BLi950X - バッテリー HUSQVARNA - 無料のユーザーマニュアル

製品タイプ	充電式リチウムイオンバッテリー
ブランド	ハスクバーナ
モデル	BLi950X
充電器の電源	100-240 V AC、50-60 Hz、750 W（モデル40-C750X）
使用温度	-10 °C ～ 40 °C
充電温度	5 °C ～ 40 °C
充電インジケーター	バッテリーに5個のLED、アダプターに1%表示
主な機能	ハスクバーナ製品（草刈り機、ヘッジトリマー、ブロワー）用電源、画面付きアダプター、調節可能なショルダーストラップ
メンテナンスと清掃	端子を清潔で乾いた布で拭く。バッテリーを清潔で乾燥した状態に保つ。
安全	取扱説明書を読む、認定されたハスクバーナ充電器のみ使用、分解しない、水や熱から保護する、損傷した場合は使用しない
交換部品と修理可能性	交換可能なヒューズ（種類は不特定）。修理は認定販売店のみ。
一般情報	CEおよびUK指令に準拠。家庭ごみとして廃棄せず、リサイクル施設でリサイクルすること。
使用目的	該当するハスクバーナ電気製品の電源供給
記号	取扱説明書を読む、リサイクル、水に浸さない

よくある質問 - BLi950X HUSQVARNA

BLi950Xバッテリーの充電方法は？

バッテリーをアダプターに接続し、アダプターを充電器に置きます。緑色の充電LEDが点灯することを確認してください。すべてのLEDが点灯し、アダプターが100％を示したら、バッテリーは完全に充電されています。認定されたハスクバーナ充電器のみを使用してください。

バッテリーのエラーLEDが点滅した場合の対処法は？

エラーLEDは温度が適切でない場合（寒すぎるか暑すぎる）に点滅します。バッテリーを室温（-10°C～40°C）で冷却または加温してください。問題が続く場合は、バッテリーが空の可能性がありますので充電してください。

バッテリーのヒューズの交換方法は？

スイッチをオフの位置にします。ヒューズカバー（A）を取り外し、切れたヒューズ（B）を同じタイプのものと交換し、カバーを元に戻します。

バッテリーをハーネスに取り付ける方法は？

ロックハンドルを取り外し、バッテリーをハーネスのフックに取り付け、ハンドルを押してロックします。常に純正のハスクバーナバッテリーを使用してください。

推奨されるバッテリーの使用温度は？

バッテリーは室温-10°C（14°F）～40°C（104°F）で使用してください。充電器は5°C～40°Cで使用してください。

ハスクバーナ以外の充電器を使用できますか？

いいえ、認定されたハスクバーナバッテリー充電器のみを使用してください。バッテリーはソフトウェアコード化されており、認定外の充電器を使用するとバッテリーが損傷したり、けがをする可能性があります。

長期間バッテリーを保管する方法は？

バッテリーは乾燥した清潔な凍結しない場所に、5°C～25°Cで保管してください。保管前に30%～50%充電してください。保管前に清掃し、静電気の危険がある環境を避けてください。

バッテリーが漏れた場合の対処法は？

液体に触れないようにしてください。皮膚に触れた場合は、大量の水と石鹸で洗浄してください。目に入った場合は、少なくとも15分間水で洗い流し、医師に相談してください。子供の手の届かないところに保管してください。

バッテリーの清掃方法は？

バッテリーを清潔で乾燥した状態に保ってください。端子が汚れている場合は、清潔で乾いた布で拭いてください。水や化学薬品は使用しないでください。

バッテリーの起動方法は？

バッテリーの電源スイッチを押してオンにします。緑色のLEDが点灯するまで待ちます。バッテリーは使用されていないときは自動的にオフになります。

使用説明書 BLi950X HUSQVARNA

Husqvarna BLi950X は、リチウムイオンバッテリーです。

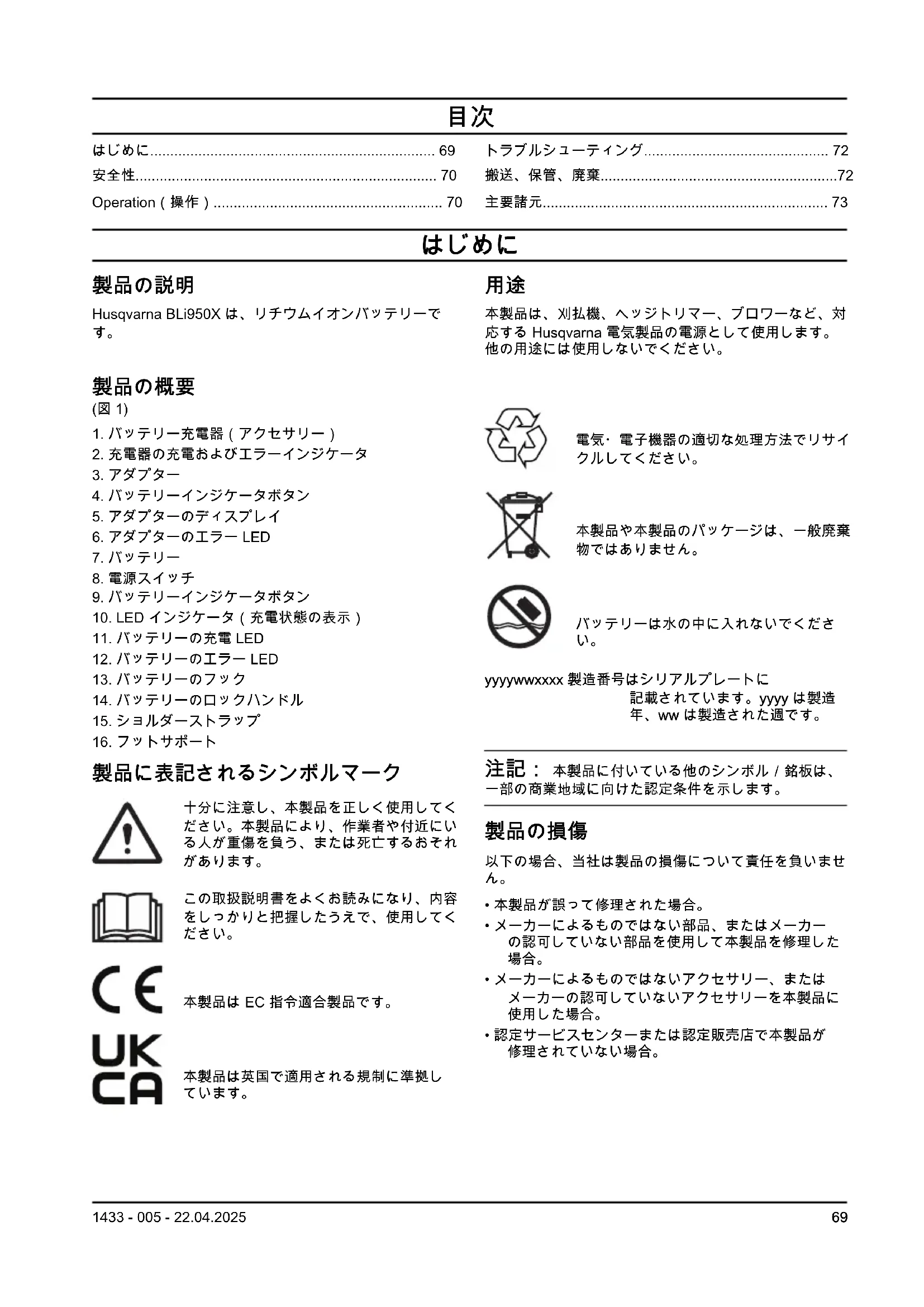

製品の概要

(图 1)

1. バッテリー充電器（アクセサリー）
2. 充電器の充電およびエラーインジケータ
3. アダプター
4. バッテリーインジケータボタン
5. アダプターのディスプレイ
6. アダプターのエラー LED
7. バッテリー
8. 電源スイッチ
9. バッテリーインジケータボタン
10. LED インジケータ (充電状態の表示)
11. バッテリーの充電 LED
12. バッテリーのエラー LED
13. バッテリーのフック
14. バッテリーのロックハンドル
15. ショルダーストラップ
16. フットサポート

製品に表記されるシンボルマーク

十分に注意し、本製品を正しく使用してください。本製品により、作業者や付近にいる人が重傷を負う、または死亡するおそれがあります。

この取扱説明書をよくお読みになり、内容をしっかりと把握したうえで、使用してください。

本製品は EC 指令適合製品です。

本製品は英国で適用される規制に準拠しています。

用途

本製品は、刈払機、ヘッジトリマー、ブロワーなど、対応する Husqvarna 電気製品の電源として使用します。 他の用途には使用しないでください。

電気・電子機器の適切な処理方法でリサイクルしてください。

本製品や本製品のパッケージは、一般廃棄物ではありません。

バッテリーは水の中に入れないでください。

yyyyMMddxxxx 製造番号はシリアルプレートに

記載されています。yyyy は製造年、ww は製造された週です。

注記：本製品に付いている他のシンボル／銘板は、一部の商業地域に向けた認定条件を示します。

製品の損傷

以下の場合、当社は製品の損傷について責任を負いません。

・本製品が誤って修理された場合。
- メーカーによるものではない部品、またはメーカーの認可していない部品を使用して本製品を修理した場合。
- メーカーによるものではないアクセサリー、またはメーカーの認可していないアクセサリーを本製品に使用した場合。
- 認定サービスセンターまたは認定販売店で本製品が修理されていない場合。

安全性

安全性の定義

警告、注意、注記は、取扱説明書の特に重要な部分を示しています。

警告：取扱説明書の指示に従わない場合、使用者が負傷したり、死亡したりするか、あるいは付近の人に損傷を与える危険があることを意味します。

注意：取扱説明書の指示に従わない場合、製品や他の物品、または隣接するエリアに損傷を与える危険があることを意味します。

注記：特定の状況で必要とされる詳細情報を提供するために使用されます。

重要な安全注意事項

警告：警告および指示はすべて読んでください。警告や指示に従わない場合、感電、火災、あるいは深刻な傷害を招くことがあります。

注記：すべての警告および説明を保管してください。

• 認可された Husqvarna のバッテリーの充電には、Husqvarna 純正バッテリー充電器のみを使用してください。バッテリーはソフトウェアで暗号化されています。
• アダプターが必要な場合は、Husqvarna 純正の型番 BLiX のアダプターのみを使用してください。
• 関連する Husqvarna 製品の電源として再充電可能な BLi950X バッテリーのみを使用してください。負傷を防ぐため、このバッテリーを他の装置の電源として使用しないでください。
• ケーブルを持ってバッテリーまたはアダプターを持ち上げないでください。コンセントからバッテリー充電器を取り外す際は、プラグを引っ張ってください。電源コードを引っ張らないでください。

・バッテリーを分解したり、修理しようとしたりしないでください。すべての修理は、正規代理店のみ実施できます。
・バッテリーは直射日光や熱、裸火から保護してください。バッテリーによりやけどや化学熱傷を負うおそれがあります。
- 腐食の原因となる環境にバッテリーを近づけないでください。
- 破損したバッテリーやバッテリー充電器を使用しないでください。
・バッテリーに機械的な衝撃を与えないでください。
- 使用するまで、バッテリーをパッケージから取り出さないでください。
- バッテリーから漏れが発生した場合、身体や目に液体が触れないようにしてください。液体に触れた場合、大量の水と石鹸を使用して触れた個所を洗い流して、医療機関に相談してください。液体が目に入った場合、目をこすらずに十分な水で15分以上洗い流し、医療機関に相談してください。
・バッテリーは子供が近づけない場所に保管してください。
・バッテリーは清潔かつ乾燥した状態で保管してください。
・バッテリーの端子の汚れは、清潔で乾燥した布で清掃してください。
・バッテリーが水、油、鋭利な角に触れないようにしてください。ドア、フェンスなどの間に、ケーブルが挟まっておらず、ねじれていないことを確認してください。
- バッテリーが完全に充電されたら、バッテリーをバッテリー充電器から外してください。
- 使用しないときや搬送中は、本製品からバッテリーを取り外してください。
・バッテリーはくぎ、ネジ、または宝飾品などの金属から離して保管してください。
- このハーネスは登攀に使用しないでください。登攀用に認可されたハーネスではありません。ハーネスを誤って使用すると、負傷の原因となるおそれがあります。

Operation (操作)

Husqvarna Connect

Husqvarna Connect は、モバイルデバイス用の無料アプリです。Husqvarna Connect アプリは、お持ちのHusqvarna 製品の拡張機能を提供します。

• 拡張製品情報。
  ・製品の部品とサービスに関する情報とヘルプ。

Husqvarna Connect の使い方

1. Husqvarna Connect アプリをモバイルデバイスにダウンロードします。
2. Husqvarna Connect アプリで登録を行います。
3. Husqvarna Connect アプリの指示に従い、本製品を接続して登録します。

注記：Husqvarna Connect アプリは一部の市場ではダウンロードできません。詳しくは、サービス代理店までお問い合わせください。

動作

• バッテリーは、最初に使用する前に充電する必要があります。必ず認可された Husqvarna のバッテリー充電器を使用してください。
• バッテリーは、周囲の温度が -10 °C～40 °C (14～104 °F) の場合にのみ使用してください。
• バッテリー充電器は、周囲の温度が 5 °C (41 °F) \~ 40 °C (104 °F) の場合にのみ使用してください。
• バッテリーの温度が 50 °C (122 °F) を超えると、バッテリーは充電されません。
  ・バッテリーインジケータボタンを押すと、バッテリーの充電状態の情報が表示されます。

バッテリーの充電方法

注記：初めてバッテリーを使用する場合は、バッテリーを充電してください。新品のバッテリーは30％しか充電されていません。

注意：バッテリーは、必ず、周囲の温度が5～40℃（41～114°F）の場所で充電してください。

1. バッテリーが濡れていないことを確認してください。
2. アダプターにバッテリーを接続します。(図 2)
3. アダプターをバッテリー充電器に入れます。
4. バッテリー充電器の緑色の充電 LED が点灯していることを確認してください。これは、アダプターとバッテリーが正しく接続されていることを意味します。
5. バッテリーの LED がすべて点灯し、アダプターに 100% と表示されたら、バッテリーの充電が完了しています。
   アダプターは充電状態を 1% 単位で表示します。充電開始時にわずかなずれが生じる可能性があります。
6. 電源ソケットからバッテリー充電器を取り外す際は、プラグを引っ張ってください。ケーブルを引っ張らないでください。
7. バッテリー充電器からアダプターを外します。
8. アダプターからバッテリーを外します。

バッテリーの始動

・バッテリーの電源スイッチを押して ON にします。 製品の概要 69 ページを参照してください。緑色の LED が点灯するまで待ちます。

注記：バッテリーが使用されていない場合は、バッテリーは自動的に停止します。

バッテリー LED インジケータ

ディスプレイには、充電の状況と、バッテリーに関する問題が表示されます。

LED インジケータ パッテリーステータス
すべての LED ライトが点灯	バッテリーは 80% ~ 100% 充電済み。
LED ライトが 1 つ点灯	バッテリーは 60% ~ 80% 充電済み。
LED ライトが 3 つ点灯	バッテリーは 40% ~ 60% 充電済み。
LED ライトが 2 つ点灯	バッテリーは 20% ~ 40% 充電済み。
LED ライトが 1 つ点灯	バッテリーは 0% ~ 20% 充電済み。

ショルダーストラップの調整

1. ボタン（A）を押してショルダーストラップ（B）を回し、ショルダーストラップを外します。（図3）
   2.3 つのポジション (C) の 1 つにショルダーストラップを取り付けます。
2. ショルダーストラップを回してロックします。

ハーネスへのバッテリーの取り付け

警告：Husqvarna 純正のバッテリーのみを使用してください。

1. バッテリーがフル充電されていることを確認してください。
2. ロックハンドルを引き出します。 製品の概要 69 ページを参照してください。
3. ハーネスのフックにバッテリーを取り付けます。
4. ロックハンドルを押して、バッテリーをロックします。

Husqvarna 手持ち式製品へのバッテリーの接続

注記：アクセサリー（A）を刈払機に使用する場合は、バッテリーを接続する前にハーネスにこのアクセサリーを取り付けてください。(図4)

1. Husqvarna 手持ち式製品にバッテリーを接続します。(図 5)
2. ケーブルをハーネスに取り付けます。

ブランチ保護具の取り付け

ブランチ保護具は、枝がバッテリーのハンドルにからまることが原因で起きる事故を防ぎます。

トラブルシューティング

バッテリー

症状 原因 解決策
バッテリーのエラー LED が点滅している。	動作温度外です。バッテリーの温度が低すぎるかまたは高すぎるため、使用できません。	バッテリーの温度が下がるまで待つか、屋内に入れて温度を上げます。バッテリーの温度が適切になると、使用できるようになります。バッテリーは周囲温度 -10~40 °C (14~104 °F)で使用してください。
	バッテリーが空です。バッテリーを充電してください。
バッテリー充電器のエラー LED が点灯している。	バッテリーの電位差が大きすぎます (1 V)。	販売店にお問い合わせください。
バッテリーが動作しない。バッテリーのヒューズが切れています。ヒューズを交換します。 ヒューズの交換72 ページを参照してください。

ヒューズの交換

1. ヒューズを点検します。焼き切れたコネクターからヒューズが切れていることがわかります。

2. 電源スイッチを OFF にします。

3. ヒューズカバー (A) を外します。(図 7)

4. ヒューズ (B) を交換します。

5. ヒューズカバーを取り付けます。

搬送、保管、廃棄

搬送と保管

• 同梱のリチウムイオンバッテリーは、危険物の規制に関する規則に準拠しています。
• 梱包およびラベル貼付に関して、商用輸送、第三者、および運送業者の所定の要件に従ってください。
  ・本製品を発送する前に、危険物に関して特別な訓練を受けた担当者にご相談ください。該当するすべての国内規制に従ってください。
  ・バッテリーを梱包するときは、端子にテープを貼ってください。バッテリーを固定し、損傷や事故を防ぐために梱包してください。
• 静電気が発生するような場所にはバッテリーを保管しないでください。バッテリーは金属製の箱に保管しないでください。
  ・バッテリーは、霜の降りない、乾燥した清潔な場所に、適切な温度で保管してください。
• バッテリーは、温度が 5～25 ℃ の場所に保管してください。バッテリーは日光の当たらない場所に保管してください。
• バッテリーを長期間保管するときは、充電量を30～50％にしてください。

- 保管する前にバッテリーを清掃してください。

バッテリー、バッテリー充電器、および製品の廃棄

以下のマークは、本製品が家庭ゴミではないことを示しています。電気・電子機器のリサイクル業者にリサイクルを依頼してください。これは、環境および人への被害を防止するためです。

詳細については、自治体の担当部局、家庭ゴミ収集業者、または販売店にお問い合わせください。

注記：マークは、製品または製品の容器に表示されています。

主要諸元

主要諸元については、バッテリーの銘板を参照してください。

認可されたバッテリー充電器

バッテリー充電器 40-C750X
入力電圧、V 100~240
周波数、Hz 50~60
電力、W 750
