Tipo de produto	Bateria Li-Ion recarregável
Marca	Husqvarna
Modelo	BLi950X
Alimentação do carregador	100-240 V CA, 50-60 Hz, 750 W (modelo 40-C750X)
Temperatura de operação	-10 °C a 40 °C
Temperatura de carga	5 °C a 40 °C
Indicador de carga	5 LEDs na bateria, exibição 1% no adaptador
Funções principais	Fonte de alimentação para produtos Husqvarna (cortador de grama, podador de cerca viva, sopradores), adaptador com tela, alça de ombro ajustável
Manutenção e limpeza	Limpe os terminais com um pano limpo e seco. Mantenha a bateria limpa e seca.
Segurança	Leia o manual, use apenas carregadores Husqvarna homologados, não desmonte, proteja contra água e calor, não use se danificado
Peças sobressalentes e reparabilidade	Fusível substituível (tipo não especificado). Reparos apenas por concessionário autorizado.
Informações gerais	Em conformidade com as diretivas CE e UK. Não descarte no lixo doméstico, recicle em centro de reciclagem.
Uso previsto	Alimentação de produtos elétricos Husqvarna aplicáveis
Símbolos	Leia o manual, reciclagem, não imergir em água

Perguntas frequentes - BLi950X HUSQVARNA

Como carregar a bateria BLi950X ?

Conecte a bateria ao adaptador, depois coloque o adaptador no carregador. Certifique-se de que o LED de carga verde acende. A bateria está completamente carregada quando todos os LEDs estão acesos e o adaptador indica 100 %. Use apenas carregadores Husqvarna homologados.

O que fazer se o LED de erro da bateria piscar?

O LED de erro pisca em caso de desvio de temperatura (muito frio ou muito quente). Deixe a bateria esfriar ou aquecer à temperatura ambiente (entre -10 °C e 40 °C). Se o problema persistir, a bateria pode estar vazia; recarregue-a.

Como substituir o fusível da bateria?

Coloque o interruptor na posição desligado. Retire a tampa do fusível (A), substitua o fusível queimado (B) por um fusível do mesmo tipo, depois recoloque a tampa.

Como fixar a bateria ao arnês?

Retire as alças de travamento, fixe a bateria nos ganchos do arnês, depois empurre as alças para travar. Use sempre baterias Husqvarna originais.

Qual é a temperatura de operação recomendada para a bateria?

Use a bateria em temperatura ambiente entre -10 °C (14 °F) e 40 °C (104 °F). O carregador deve ser usado entre 5 °C e 40 °C.

Posso usar um carregador que não seja Husqvarna?

Não, use apenas carregadores de bateria Husqvarna homologados. As baterias são codificadas por software e o uso de um carregador não homologado pode danificar a bateria ou causar ferimentos.

Como armazenar a bateria a longo prazo?

Armazene a bateria em local seco, limpo e protegido contra gelo, entre 5 °C e 25 °C. Carregue-a entre 30 % e 50 % antes de guardar. Limpe-a antes do armazenamento e evite ambientes com risco de eletricidade estática.

O que fazer em caso de vazamento da bateria?

Evite qualquer contato com o líquido. Se houver contato com a pele, limpe com bastante água e sabão. Se nos olhos, enxágue com água por pelo menos 15 minutos e consulte um médico. Mantenha fora do alcance de crianças.

Como limpar a bateria?

Mantenha a bateria limpa e seca. Limpe os terminais com um pano limpo e seco se estiverem sujos. Não use água nem produtos químicos.

Como ligar a bateria?

Pressione o interruptor de alimentação da bateria para ligá-la. Aguarde o LED verde acender. A bateria desliga automaticamente quando não está em uso.

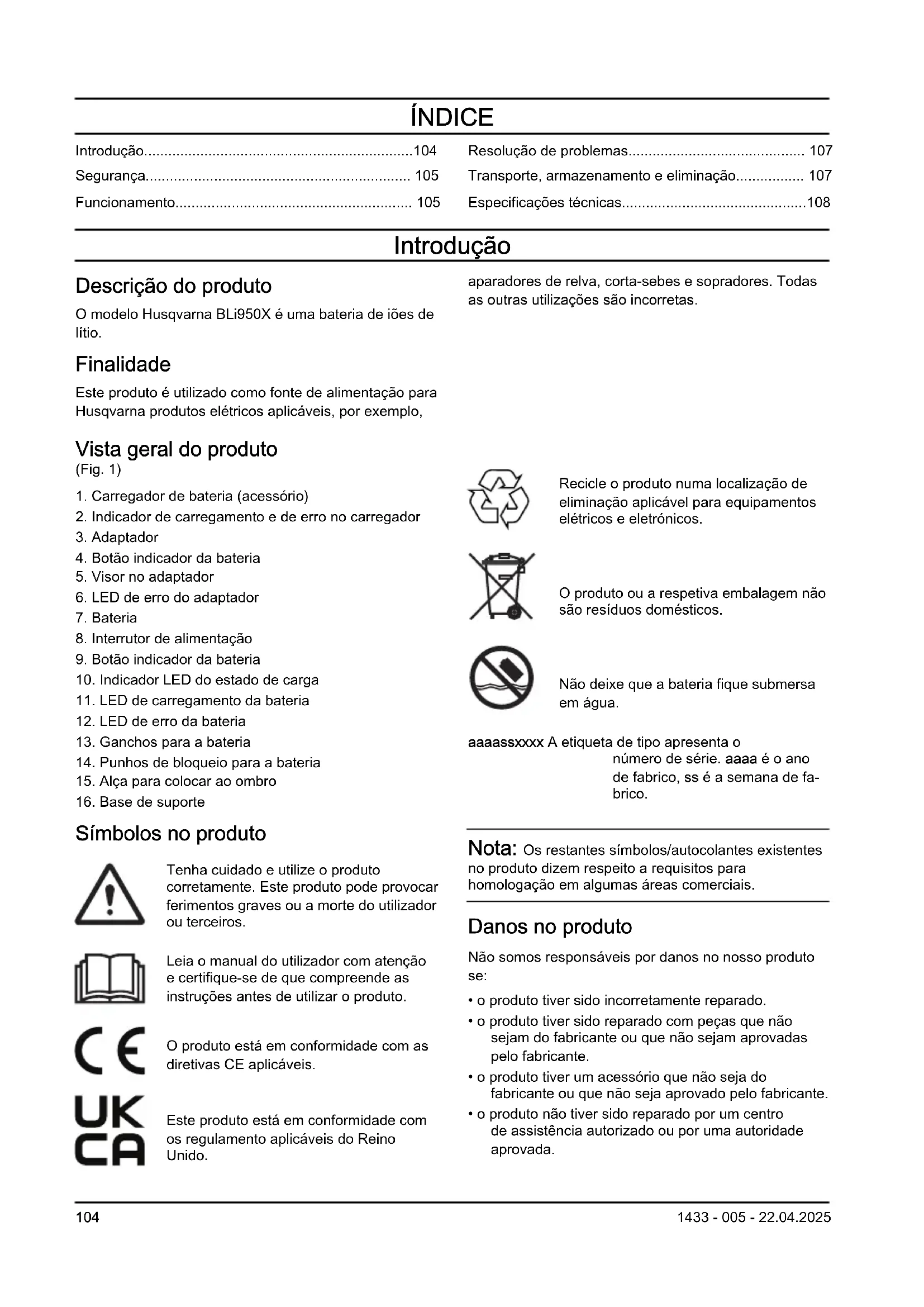

MANUAL DE UTILIZADOR BLi950X HUSQVARNA

Funcionamento.... 105

Resolução de problemas.... 107

Transporte, armazenamento e eliminação.... 107

Especificações técnicas....108

Introdução

Descrição do produto

O modelo Husqvarna BLi950X é uma bateria de iões de lítio.

Finalidade

Este produto é utilizado como fonte de alimentação para Husqvarna produtos elétricos aplicáveis, por exemplo,

aparadores de relva, corta-sebes e sopradores. Todas as outras utilizações são incorretas.

Vista geral do produto

(Fig. 1)

1. Carregador de bateria (acessório)
2. Indicador de carregamento e de erro no carregador
3. Adaptador
4. Botão indicador da bateria
5. Visor no adaptador
6. LED de erro do adaptador
7. Bateria
8. Interrutor de alimentação
9. Botão indicador da bateria
10. Indicador LED do estado de carga
11. LED de carregamento da bateria
12. LED de erro da bateria
13. Ganchos para a bateria
14. Punhos de bloqueio para a bateria
15. Alça para colocar ao ombro
16. Base de suporte

Símbolos no produto

Tenha cuidado e utilize o produto corretamente. Este produto pode provocar ferimentos graves ou a morte do utilizador ou terceiros.

Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o produto.

O produto está em conformidade com as diretivas CE aplicáveis.

Este produto está em conformidade com os regulamento aplicáveis do Reino Unido.

Recicle o produto numa localização de eliminação aplicável para equipamentos elétricos e eletrónicos.

O produto ou a respetiva embalagem não são resíduos domésticos.

Não deixe que a bateria fique submersa em água.

número de série. aaaa é o ano de fabrico, ss é a semana de fabrico.

Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito a requisitos para homologação em algumas áreas comerciais.

Danos no produto

Não somos responsáveis por danos no nosso produto se:

• o produto tiver sido incorretamente reparado.
• o produto tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovadas pelo fabricante.
• o produto tiver um acessório que não seja do fabricante ou que não seja aprovado pelo fabricante.
• o produto não tiver sido reparado por um centro de assistência autorizado ou por uma autoridade aprovada.

Segurança

Definições de segurança

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual.

CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual.

Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação.

Instruções de segurança importantes

ATENÇÃO: Leia todos os avisos de segurança e todas as instruções. O incumprimento dos avisos e das instruções poderá resultar em choques elétricos, incêndios e/ou ferimentos graves.

Nota: guarde todas as instruções e avisos.

• Utilize apenas carregadores de bateria aprovados da Husqvarna para carregar baterias Husqvarna originais. As baterias contêm software encriptado.
• Caso seja necessário um adaptador, utilize apenas o adaptador do tipo BLi-X da Husqvarna.
• Utilize a bateria BLi950X recarregável como fonte de alimentação apenas para os produtos Husqvarna relacionados. Para evitar ferimentos, não utilize a bateria como fonte de alimentação para outros produtos.
• Não levante a bateria ou o adaptador pelo cabo. Para desligar o carregador da bateria de uma

tomada de alimentação, puxe a ficha. Não puxe o cabo de alimentação.

• Não tente desmontar ou reparar a bateria. Todas as reparações devem ser efetuadas apenas por um distribuidor aprovado.
• Mantenha a bateria afastada do sol, calor ou de chamas abertas. A bateria pode causar queimaduras e/ou queimaduras químicas.
• Mantenha a bateria afastada de ambientes que possam provocar corrosão.
• Não utilize uma bateria ou um carregador de bateria danificados.
• Não provoque um choque mecânico na bateria.
• Não retire a bateria da respetiva embalagem até ao momento em que vai ser utilizada.
• Em caso de fuga da bateria, evite o contacto do líquido com a pele ou com os olhos. Em caso de contacto com o líquido, limpe a área com água e sabão abundantes e procure assistência médica. Se o líquido entrar em contacto com os olhos, não os esfregue; lave os olhos com água durante, pelo menos, 15 minutos e procure assistência médica.
• Mantenha as baterias afastadas de crianças.
• Mantenha a bateria limpa e seca.
• Limpe os terminais da bateria com um pano seco e limpo caso se sujem.
• Mantenha os cabos da bateria afastados de água, óleo e arestas afiadas. Certifique-se de que os cabos da bateria não estão torcidos ou entalados em portas, cercas ou objetos equivalentes.
• Não mantenha a bateria ligada ao respetivo carregador quando esta estiver totalmente carregada.
• Remova a bateria do produto quando não estiver em utilização e durante o transporte.
• Mantenha as baterias armazenadas afastadas de objetos metálicos como, por exemplo, pregos, parafusos ou joias.
• Não utilize a correia para fazer escalada. A correia não está aprovada para fazer escalada. A utilização incorreta da correia pode causar ferimentos.

Funcionamento

Husqvarna Connect

A Husqvarna Connect é uma aplicação gratuita para o seu dispositivo móvel. A aplicação Husqvarna Connect disponibiliza funções alargadas para o seu produto Husqvarna.

• Informações alargadas sobre o produto.
• Informações sobre, e ajuda relacionada com peças e manutenção do produto.

Começar a utilizar o Husqvarna Connect

1. Transfira a aplicação Husqvarna Connect para o seu dispositivo móvel.
2. Registe-se na aplicação Husqvarna Connect.
3. Siga os passos das instruções na aplicação Husqvarna Connect para ligar e registar o produto.

Nota: A aplicação Husqvarna Connect não está disponível para transferência em todos os mercados. Para mais informações, contacte o revendedor com assistência técnica.

Funcionamento

• A bateria tem de ser carregada antes da primeira utilização. Utilize sempre carregadores de bateria Husqvarna aprovados.
• Utilize a bateria apenas quando a temperatura ambiente se encontrar entre os -10 °C (14 °F) e os 40 °C (104 °F).
• Utilize o carregador da bateria apenas quando a temperatura ambiente se encontrar entre os 5 °C (41 °F) e os 40 °C (104 °F).
• A bateria não carrega se a respetiva temperatura for superior a 50 °C (122 °F).
• Prima o botão indicador da bateria para obter informações sobre o estado de carga da bateria.

Carregar a bateria

Nota: Carregue a bateria se se tratar da primeira vez que a utiliza. Uma bateria nova tem apenas 30% de carga.

CUIDADO: Carregue a bateria apenas quando a temperatura ambiente se encontrar entre os 5 °C (41 °F) e os 40 °C (114 °F).

1. Certifique-se de que a bateria está seca.
2. Ligue a bateria ao adaptador. (Fig. 2)
3. Coloque o adaptador no carregador da bateria.
4. Certifique-se de que o LED verde de carregamento do carregador da bateria se acende. Isto significa que o adaptador e a bateria estão ligados corretamente.
5. A bateria está totalmente carregada quando todos os LED se acenderem e o adaptador apresentar a indicação de 100%.
   O adaptador apresenta o estado de carga em incrementos de 1%. É possível que ocorram pequenos desvios no início da carga.
6. Para desligar o carregador da bateria da tomada elétrica, puxe a ficha. Não puxe o cabo.
7. Retire o adaptador do carregador da bateria.
8. Retire a bateria do adaptador.

Para ligar a bateria

- Coloque o interrutor de alimentação da bateria na posição ON. Consulte Vista geral do produto na página 104. Aguarde até que o LED verde se acenda.

Nota: A bateria para automaticamente quando não é utilizada.

Indicador LED da bateria

O visor apresenta o estado de carga e a existência de problemas com a bateria.

Indicador LED Estado	da bateria
Todas as luzes LED ligadas	A bateria tem uma carga entre 80% – 100%.
4 luzes LED ligadas A	bateria tem uma carga entre 60% – 80%.
3 luzes LED ligadas A	bateria tem uma carga entre 40% – 60%.
2 luzes LED ligadas A	bateria tem uma carga entre 20% – 40%.
1 luz LED ligada A	teria tem uma carga entre 0% – 20%.

Ajustar a alça para colocar ao ombro

1. Pressione o botão (A) e rode a alça para colocar ao ombro (B) para a soltar. (Fig. 3)
2. Fixe a alça para colocar ao ombro em 1 de 3 posições (C).
3. Rode a alça para colocar ao ombro para a bloquear.

ATENÇÃO: Utilize sempre baterias originais da Husqvarna.

1. Certifique-se de que a bateria está completamente carregada.
2. Puxe os punhos de bloqueio. Consulte Vista geral do produto na página 104.
3. Fixe a bateria nos ganchos da correia.
4. Pressione os punhos de bloqueio para bloquear a bateria.

Ligar a bateria ao produto portátil da Husqvarna

Nota: Se utilizar o acessório (A) para aparadores de relva, fixe o acessório à correia antes de ligar a bateria. (Fig. 4)

1. Ligue a bateria ao produto portátil da Husqvarna. (Fig. 5)
2. Fixe o cabo à correia.

Instalar a proteção contra ramos

A proteção contra ramos evita acidentes que possam ocorrer se os ramos ficarem presos ao punho da bateria.

- Coloque a proteção contra ramos (A) no punho. (Fig. 6)

Resolução de problemas

Bateria

Sintomas Causa Solução
O LED de erro da bateria fi-car intermitente.	Desvio de temperatura; a bateria en-contra-se demasiado fria ou demasiado quente para utilizar.	Deixe a bateria arrefecer ou desloque-a para um espaço interior para a aquecer. Quando a bateria estiver na temperatu-ra correta, esta pode ser utilizada nova-mente. Utilize a bateria a temperaturas ambiente entre -10 °C (14 °F) e 40 °C (104 °F).
	A bateria está descarregada. Carregue a bateria.
O LED de erro da bateria acende-se.	A diferença entre as células da bateria é demasiado elevada (1 V).	Contacte o seu distribuidor.
A bateria não arranca. O fusível da bateria está fundido. Substitua o fusível. Consulte Substituir o fusível na página 107.

Substituir o fusível

1. Examine o fusível. Um fusível fundido é identificado por um conetor queimado.

2. Coloque o interrutor de alimentação na posição OFF.

3. Retire a cobertura do fusível (A). (Fig. 7)

4. Substitua o fusível (B).

5. Instale a cobertura do fusível.

Transporte, armazenamento e eliminação

Transporte e armazenamento

• As baterias de iões de lítio fornecidas cumprem os requisitos da legislação sobre mercadorias perigosas.
• Cumpra o requisito especial sobre a embalagem e as etiquetas para transporte comercial, incluindo por terceiros e agentes transitários.
• Contacte uma pessoa com formação específica em material perigoso antes de enviar o produto. Cumpra todos os regulamentos nacionais aplicáveis.
• Utilize fita nos contactos quando colocar a bateria numa embalagem. Coloque a bateria na embalagem de forma fixa para impedir danos e acidentes.
• Não armazene a bateria numa área onde possa haver eletricidade estática. Não armazene a bateria numa caixa metálica.
• Coloque a bateria num local seco, sem gelo, limpo e com a temperatura adequada.
• Armazene a bateria num local onde a temperatura se encontre entre 5 °C (41 °F) e 25 °C (77 °F).

Mantenha a bateria afastada da exposição à luz solar.

• Carregue a bateria entre 30% a 50% antes de a armazenar durante longos períodos de tempo.
• Limpe a bateria antes de a armazenar.

Eliminação da bateria, do carregador da bateria e do produto

O símbolo abaixo significa que o produto não é um resíduo doméstico. Recicle o equipamento numa estação de reciclagem para equipamentos elétricos e

eletrónicos. Isto ajuda a evitar danos no ambiente e em pessoas.

Para obter mais informações, contacte as autoridades locais, o serviço de recolha de resíduos domésticos ou o seu revendedor.

Nota: O símbolo aparece no produto ou na embalagem do produto.

Especificações técnicas

Para obter os dados técnicos, consulte a etiqueta de tipo da bateria.

Carregadores de bateria aprovados

Carregador de bateria 40	-C750X
Tensão de entrada, V 100	-240
Frequência, Hz 50-60
Potência, W 750
