Produkttyp	Uppladdningsbart Li-Ion-batteri
Märke	Husqvarna
Modell	BLi950X
Laddarens strömförsörjning	100-240 V AC, 50-60 Hz, 750 W (modell 40-C750X)
Driftstemperatur	-10 °C till 40 °C
Laddningstemperatur	5 °C till 40 °C
Laddningsindikator	5 LED på batteriet, 1% display på adaptern
Huvudfunktioner	Strömkälla för Husqvarna-produkter (grästrimmer, häcksax, lövblåsare), adapter med display, justerbar axelrem
Underhåll och rengöring	Rengör kontakterna med en ren, torr trasa. Håll batteriet rent och torrt.
Säkerhet	Läs manualen, använd endast godkända Husqvarna-laddare, demontera inte, skydda mot vatten och värme, använd inte om skadad
Reservdelar och reparerbarhet	Utbytbart säkring (typ ej specificerad). Reparationer endast av auktoriserad återförsäljare.
Allmän information	Uppfyller CE- och UK-direktiv. Släng inte i hushållssopor, återvinn på återvinningscentral.
Avsedd användning	Strömförsörjning av tillämpliga Husqvarna elprodukter
Symboler	Läs manualen, återvinning, sänk inte ned i vatten

Vanliga frågor - BLi950X HUSQVARNA

Hur laddar jag batteriet BLi950X?

Anslut batteriet till adaptern, placera sedan adaptern i laddaren. Se till att den gröna laddnings-LED-lampan tänds. Batteriet är fulladdat när alla LED-lampor lyser och adaptern visar 100 %. Använd endast godkända Husqvarna-laddare.

Vad gör jag om batteriets fel-LED blinkar?

Fel-LED blinkar vid temperaturöverskridande (för kallt eller för varmt). Låt batteriet svalna eller värmas upp till rumstemperatur (mellan -10 °C och 40 °C). Om problemet kvarstår kan batteriet vara tomt; ladda det.

Hur byter jag batteriets säkring?

Ställ omkopplaren i avstängt läge. Ta bort säkringskåpan (A), byt ut den trasiga säkringen (B) mot en säkring av samma typ, sätt sedan tillbaka kåpan.

Hur fäster jag batteriet i selen?

Ta bort låshandtagen, fäst batteriet på selens krokar, tryck sedan tillbaka handtagen för att låsa. Använd alltid originalbatterier från Husqvarna.

Vilken rekommenderad drifttemperatur har batteriet?

Använd batteriet vid en omgivningstemperatur mellan -10 °C (14 °F) och 40 °C (104 °F). Laddaren ska användas mellan 5 °C och 40 °C.

Kan jag använda en laddare som inte är från Husqvarna?

Nej, använd endast godkända Husqvarna-batteriladdare. Batterierna är mjukvarukodade och användning av en icke-godkänd laddare kan skada batteriet eller orsaka skada.

Hur förvarar jag batteriet långsiktigt?

Förvara batteriet på en torr, ren och frostfri plats, mellan 5 °C och 25 °C. Ladda det till mellan 30 % och 50 % före förvaring. Rengör det före förvaring och undvik miljöer med risk för statisk elektricitet.

Vad gör jag om batteriet läcker?

Undvik kontakt med vätskan. Om hudkontakt, tvätta med mycket vatten och tvål. Om i ögonen, skölj med vatten i minst 15 minuter och kontakta läkare. Förvaras oåtkomligt för barn.

Hur rengör jag batteriet?

Håll batteriet rent och torrt. Rengör kontakterna med en ren, torr trasa om de är smutsiga. Använd inte vatten eller kemikalier.

Hur startar jag batteriet?

Tryck på batteriets strömbrytare för att starta det. Vänta tills den gröna LED-lampan tänds. Batteriet stängs av automatiskt när det inte används.

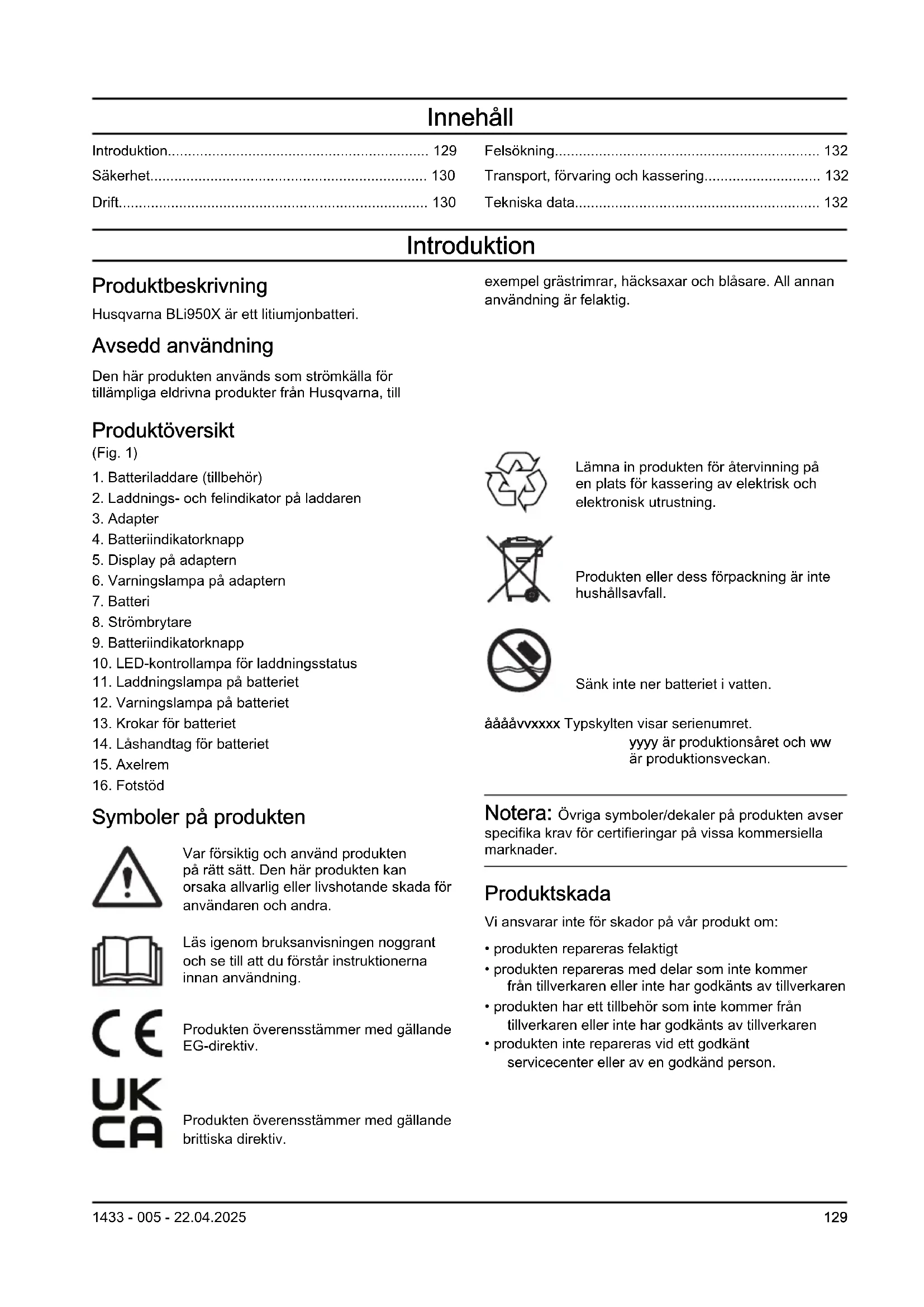

BRUKSANVISNING BLi950X HUSQVARNA

Symboler på produktet

Symboler på produktet

Transport, förvaring och kassering.... 132

Tekniska data.... 132

Introduktion

Produktbeskrivning

Husqvarna BLi950X är ett litiumjonbatteri.

Avsedd användning

Den här produkten används som strömkälla för tillämpliga eldrivna produkter från Husqvarna, till

exempel grästrimrar, häcksaxar och blåsare. All annan användning är felaktig.

Produktöversikt

(Fig. 1)

1. Batteriladdare (tillbehör)
2. Laddnings- och felindikator på laddaren
3. Adapter
4. Batteriindikatorknapp
5. Display på adaptern
6. Varningslampa på adaptern
7. Batteri
8. Strömbrytare
9. Batteriindikatorknapp
10. LED-kontrollampa för laddningsstatus
11. Laddningslampa på batteriet
12. Varningslampa på batteriet
13. Krokar för batteriet
14. Låshandtag för batteriet
15. Axelrem
16. Fotstöd

Lämna in produkten för återvinning på en plats för kassering av elektrisk och elektronisk utrustning.

Produkten eller dess förpackning är inte hushållsavfall.

Sänk inte ner batteriet i vatten.

åååävvxxxx Typskylten visar serienumret.

yyyy är produktionsåret och ww är produktionsveckan.

Var försiktig och använd produkten på rätt sätt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

Produkten överensstämmer med gällande EG-direktiv.

Produkten överensstämmer med gällande brittiska direktiv.

Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på vissa kommersiella marknader.

Produktskada

Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt
• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Viktiga säkerhetsinstruktioner

WARNING: Läs alla säkerhetsvarningar och alla anvisningar. Om du inte följer varningarna och instruktionerna kan det leda till elektriska stötar, brand och/eller allvarlig skada.

Notera: Spara alla varningar och instruktioner.

• Använd endast godkända Husqvarna-batteriladdare för att ladda originalbatterier från Husqvarna. Batterierna har krypterad programvara.
• När adapter krävs, använd endast Husqvarnas BLiX-adapter.

• Använd det uppladdningsbara BLi950X-batteriet som strömförsörjning endast för relaterade Husqvarna-produkter. På grund av risken för skador ska du inte använda batteriet som strömkälla för andra enheter.

• Lyft inte batteriet eller adaptern i kabeln. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i strömkabeln.

• Försök inte ta isär eller reparera batteriet. Reparationer får endast utföras av en godkänd återförsäljare.
• Håll batteriet borta från direkt solljus, värme och öppen eld. Batteriet kan orsaka brännskador och/eller kemiska brännskador.
• Håll batteriet borta från miljöer som kan orsaka korrosion på batteriet.
• Använd aldrig ett skadat batteri eller batteriladdare.
• Utsätt inte batteriet för mekaniska stötar.
• Ta inte ut batteriet ur förpackningen förrän du ska använda det.
• Om batteriet läcker ska du inte låta vätskan komma i kontakt med huden eller ögonen. Om du rör vid vätskan ska du rengöra området med stora mängder vatten och tvål och kontakta sjukvård. Om du får vätska i ögonen ska du inte gnugga, utan spola med vatten i minst 15 minuter och kontakta läkare.
• Håll batteriet utom räckhåll för barn.
• Håll batteriet rent och torrt.
• Rengör batteriets kontakter med en ren och torr trasa om de blir smutsiga.
• Håll batterikablarna borta från vatten, olja och skarpa kanter. Var uppmärksam så att inte batterikablarna snor sig eller kläms i dörrar, stängsel eller liknande.
• Låt inte batteriet vara anslutet till batteriladdaren när det är fulladdat.
• Ta ut batteriet ur produkten när du inte använder den samt under transport.
• Håll batterier som förvaras borta från metallföremål, exempelvis spikar, skruvar och smycken.
• Använd inte selen för klättring. Selen är inte godkänd för klättring. Felaktig användning av selen kan orsaka skador.

Drift

Husqvarna Connect

Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten

• Mer produktinformation.
• Information om, och hjälp med, produktdelar och service.

Börja använda Husqvarna Connect

1. Ladda ner Husqvarna Connect-appen på din mobila enhet.
2. Utför registreringen i Husqvarna Connect-appen.
3. Följ instruktionerna i Husqvarna Connect-appen för att ansluta och registrera produkten.

Notera: Husqvarna Connect-appen är inte tillgänglig för hämtning på alla marknader. Prata med en serviceverkstad för mer information.

Drift

• Innan du använder batteriet för första gången måste det laddas. Använd alltid godkända batteriladdare från Husqvarna.
• Använd endast batteriet när omgivningstemperaturen är mellan -10 och 40^ .
• Använd endast batteriladdaren om omgivningstemperaturen är mellan 5 och 40 °C.
• Batteriet laddas inte om batteritemperaturen överstiger 50 °C.
• Tryck på batteriindikatorknappen för att få information om batteriets laddningsstatus.

Ladda batteriet

Notera: Ladda batteriet om det är första gången du använder det. Ett nytt batteri är endast 30 % laddat.

OBSERVERA: Ladda endast batteriet om den omgivande temperaturen är mellan 5 och 40 °C.

1. Se till att batteriet är torrt.
2. Anslut batteriet till adaptern. (Fig. 2)
3. Sätt adaptern i batteriladdaren.
4. Se till att den gröna laddningslampan på batteriladdaren tänds. Det innebär att adaptern och batteriet är anslutna på rätt sätt.
5. När alla lampor på batteriet är tända och det står "100 %" på adaptern är batteriet fulladdat.
   Laddningsstatusen visas i steg om 1 % på adaptern. Eventuellt kan det finnas små avvikelser i början av laddningen.
6. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra ej i kabeln.
7. Ta bort batteriet från batteriladdaren.
8. Ta bort batteriet från adaptern.

Starta batteriet

- Tryck batteriets strömbrytare till läget ON. Se Produktöversikt på sida 129. Vänta tills den gröna lampan tänds.

Notera: Batteriet slås av automatiskt när det inte används.

Batteriets lysdiod

Displayen visar laddningsstatusen och om det föreligger problem med batteriet.

Indikatorlampa	Batteristatus
Alla lysdioder lyser Batteriet är 80–100 % laddat.
Fyra lysdioder lyser Batteriet är 60–80 % laddat.
Tre lysdioder lyser Batteriet är 40–60 % laddat.
Två lysdioder lyser Batteriet är 20–40 % laddat.
En lysdiod lyser Batteriet är 0–20 % laddat.

Justera axelremmen

1. Tryck på knappen (A) och vrid axelremmen (B) för att lossa axelremmen. (Fig. 3)
2. Fäst axelremmen i ett av de tre lägena (C).
3. Vrid axelremmen för att låsa den.

Ansluta batteriet till selen

WARNING: Använd endast originalbatterier från Husqvarna.

1. Se till att batteriet är fulladdat.
2. Dra ut låshandtagen. Se Produktöversikt på sida 129.
3. Fäst batteriet på krokarna på selen.
4. Tryck på läshandtagen för att läsa batteriet.

Ansluta batteriet till den handhållna produkten från Husqvarna

Notera: Om du använder tillbehöret (A) för grästrimrar ska du ansluta tillbehöret till selen innan du ansluter batteriet.(Fig. 4)

1. Anslut batteriet till den handhållna produkten från Husqvarna. (Fig. 5)
2. Fäst kabeln på selen.

Installera grenskyddet

Grenskyddet förhindrar olyckor som kan inträffa om grenar fastnar i batteriets handtag.

• Sätt grenskyddet (A) i handtaget. (Fig. 6)

Felsökning

Batteri

Symptom Orsak Lösning
Varningslampan på batteriet blinkar.	Temperaturavvikelse: batteriet är för kallt eller varmt för att användas.	Låt batteriet svalna eller ta in det inomhus för att värma det. När batteriet har rätt temperatur kan du använda det. Använd batteriet vid omgivningstemperaturer mellan -10 och 40 °C.
	Batteriet är tomt. Ladda batteriet.
Varningslampan på batteri-laddaren börjar lysa.	För stor battericellskillnad (1 V). Prata med	en återförsäljare.
Batteriet startar inte. Batterisäkringen har gått. Byt ut säkringen. Se		Byta ut säkringen på sida 132.

Byta ut säkringen

1. Kontrollera säkringen. Utlöst säkring indikeras med att bygeln är avbränd.

2. Ställ strömbrytaren på AV.

3. Ta bort säkringskåpan (A). (Fig. 7)

4. Byt ut säkringen (B).

5. Installera säkringskåpan.

Transport, förvaring och kassering

Transport och förvaring

- Medföljande litiumjonbatterier uppfyller kraven i lagstiftningen för farligt gods.

- Följ de särskilda kraven för förpackning och etiketter för kommersiella transporter, inklusive av tredje parter och speditörer.

- Tala med en person med särskild utbildning i farliga material innan du skickar produkten. Följ alla tillämpliga nationella föreskrifter.

- Använd tejp på kontakterna när du lägger batteriet i en förpackning. Lägg batteriet trångt i förpackningen för att förhindra skador och olyckor.

- Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

- Placera batteriet på en torr, frostfri och ren plats med rätt temperatur.

- Förvara batteriet i temperaturer mellan 5 och 25 °C. Utsätt inte batteriet för solljus.

- Ladda batteriet till 30–50 % innan du förvarar det under längre perioder.

- Rengör batteriet innan du förvarar det.

Avyttring av batteriet, laddaren och produkten

Symbolen nedan innebär att produkten inte är hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning. Detta bidrar till att förhindra skador på miljön och personskador.

Tala med lokala myndigheter, hushållsavfallsservice eller en återförsäljare för mer information.

Notera: Symbolen visas på produkten eller produktens förpackning.

Tekniska data

Tekniska data finns på typskylten på batteriet.

Godkända batteriladdare

Batteriladdare 40-C750X
Ingående spänning, V 10	0–240
Frekvens, Hz 50–60
Effekt, W 750
