BLi950X - Paristo HUSQVARNA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ladattava Li-Ion akku
Merkki	Husqvarna
Malli	BLi950X
Laturin virtalähde	100-240 V AC, 50-60 Hz, 750 W (malli 40-C750X)
Käyttölämpötila	-10 °C - 40 °C
Latauslämpötila	5 °C - 40 °C
Latauksen ilmaisin	5 LED akussa, 1% näyttö sovittimessa
Päätoiminnot	Virtalähde Husqvarna-tuotteille (ruohotrimmeri, pensasleikkuri, lehdetpuhallin), sovitin näytöllä, säädettävä olkahihna
Huolto ja puhdistus	Puhdista navat puhtaalla ja kuivalla liinalla. Pidä akku puhtaana ja kuivana.
Turvallisuus	Lue käyttöohje, käytä vain Husqvarnan hyväksymiä latureita, älä pura, suojaa vedeltä ja lämmöltä, älä käytä vaurioituneena
Varaosat ja korjattavuus	Vaihdettava sulake (tyyppiä ei määritelty). Korjaukset vain valtuutetulla jälleenmyyjällä.
Yleiset tiedot	Täyttää EU- ja UK-direktiivit. Älä hävitä kotitalousjätteenä, kierrätä keräyspisteessä.
Käyttötarkoitus	Soveltuvien Husqvarna-sähkölaitteiden virransyöttö
Symbolit	Lue käyttöohje, kierrätys, älä upota veteen

Usein kysytyt kysymykset - BLi950X HUSQVARNA

Kuinka ladata BLi950X-akku?

Liitä akku sovittimeen, aseta sitten sovitin laturiin. Varmista, että vihreä lataus-LED syttyy. Akku on täysin ladattu, kun kaikki LEDit palavat ja sovitin näyttää 100 %. Käytä vain Husqvarnan hyväksymiä latureita.

Mitä tehdä, jos akun virhe-LED vilkkuu?

Virhe-LED vilkkuu lämpötilaeron vuoksi (liian kylmä tai kuuma). Anna akun jäähtyä tai lämmetä huoneenlämpöiseksi (-10 °C - 40 °C). Jos ongelma jatkuu, akku voi olla tyhjä; lataa se.

Kuinka vaihtaa akun sulake?

Aseta kytkin pois päältä. Irrota sulakkeen kansi (A), vaihda palanut sulake (B) samanlaiseen sulakkeeseen ja aseta kansi takaisin.

Kuinka kiinnittää akku valjaisiin?

Irrota lukituskahvat, kiinnitä akku valjaiden koukkuihin ja työnnä kahvat lukitaksesi. Käytä aina alkuperäisiä Husqvarna-akkuja.

Mikä on akun suositeltu käyttölämpötila?

Käytä akkua huoneenlämmössä -10 °C - 40 °C. Laturia tulee käyttää 5 °C - 40 °C.

Voinko käyttää muun kuin Husqvarnan laturia?

Ei, käytä vain Husqvarnan hyväksymiä latureita. Akut ovat ohjelmoituja ja hyväksymättömän laturin käyttö voi vahingoittaa akkua tai aiheuttaa vammoja.

Kuinka säilyttää akkua pitkäaikaisesti?

Säilytä akkua kuivassa, puhtaassa ja jäätymättömässä paikassa 5 °C - 25 °C. Lataa se 30-50 % ennen varastointia. Puhdista se ennen varastointia ja vältä tiloja, joissa on staattisen sähkön riski.

Mitä tehdä, jos akku vuotaa?

Vältä kosketusta nesteeseen. Jos iholle joutuu, pese runsaalla vedellä ja saippualla. Jos silmiin, huuhtele vedellä vähintään 15 minuuttia ja hakeudu lääkäriin. Pidä poissa lasten ulottuvilta.

Kuinka puhdistaa akku?

Pidä akku puhtaana ja kuivana. Puhdista navat puhtaalla ja kuivalla liinalla, jos ne ovat likaiset. Älä käytä vettä tai kemikaaleja.

Kuinka käynnistää akku?

Paina akun virtakytkintä käynnistääksesi sen. Odota, että vihreä LED syttyy. Akku sammuu automaattisesti, kun sitä ei käytetä.

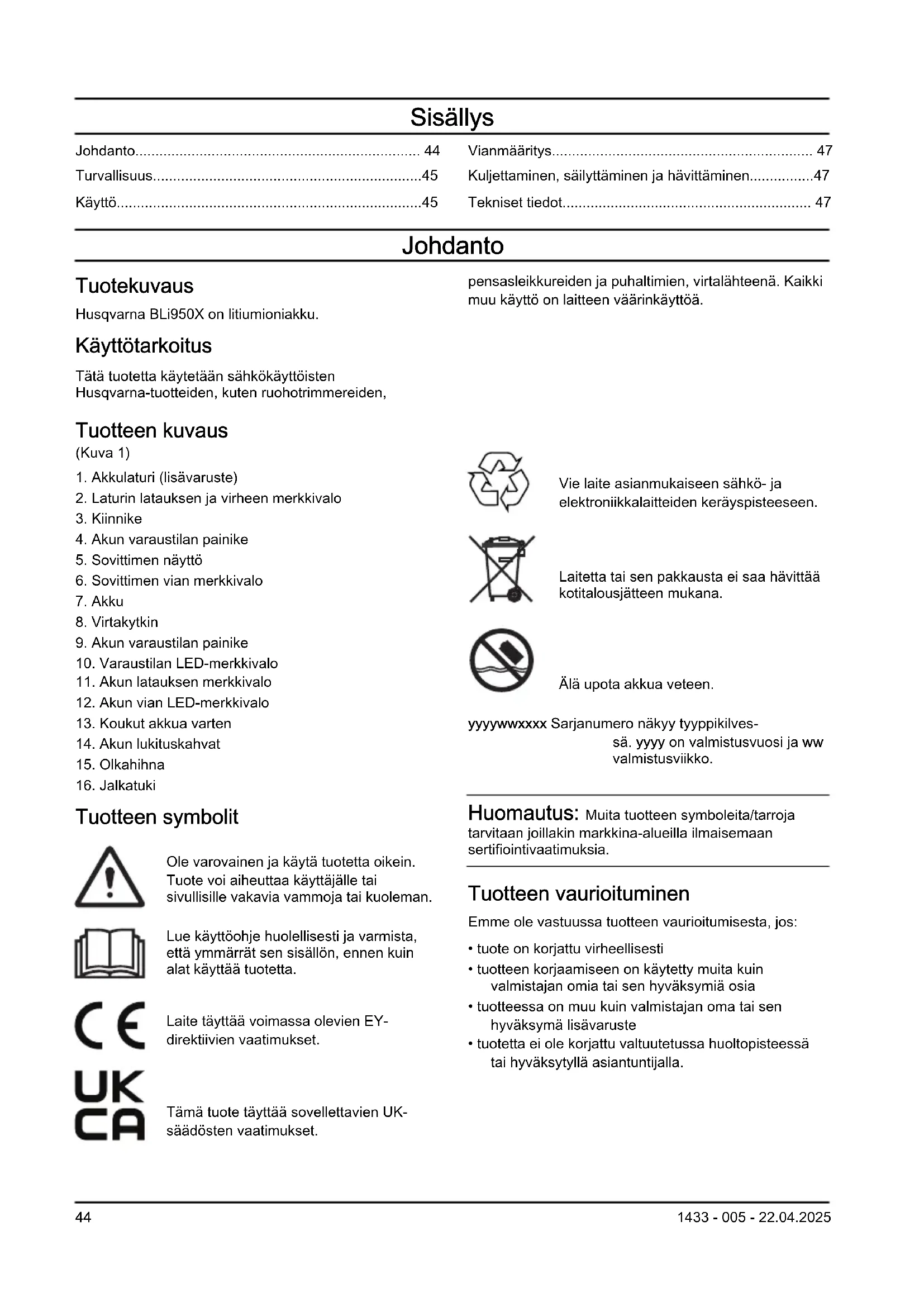

KÄYTTÖOHJE BLi950X HUSQVARNA

Kuljettaminen, säilyttäminen ja hävittäminen....47

Tekniset tiedot.... 47

Johdanto

Tuotekuvaus

Husqvarna BLi950X on litiumioniakku.

Käyttötarkoitus

Tätä tuotetta käytetään sähkökäyttöisten

Husqvarna-tuotteiden, kuten ruohotrimmereiden,

pensasleikkureiden ja puhaltimien, virtalähteenä. Kaikki muu käyttö on laitteen väärinkäyttöä.

Tuotteen kuvaus

(Kuva 1)

1. Akkulaturi (lisävaruste)
2. Laturin latauksen ja virheen merkkivalo
3. Kiinnike
4. Akun varaustilan painike
5. Sovittimen näyttö
6. Sovittimen vian merkkivalo
7. Akku
8. Virtakytkin
9. Akun varaustilan painike
10. Varaustilan LED-merkkivalo
11. Akun latauksen merkkivalo
12. Akun vian LED-merkkivalo
13. Koukut akkua varten
14. Akun lukituskahvat
15. Olkahihna
16. Jalkatuki

Tuotteen symbolit

Ole varovainen ja käytä tuotetta oikein. Tuote voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää tuotetta.

Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

Tämä tuote täyttää sovellettavien UK-säädösten vaatimukset.

Vie laite asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen.

Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana.

Älä upota akkua veteen.

yyyywwxxxx Sarjanumero näkyy tyyppikilves- sä. yyyy on valmistusvuosi ja ww valmistusviikko.

Huomautus: Muita tuotteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Tuotteen vaurioituminen

Emme ole vastuussa tuotteen vaurioitumisesta, jos:

• tuote on korjattu virheellisesti
- tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
- tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Tärkeitä turvaohjeita

VAROITUS: Lue kaikki turvavaroitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyöminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan.

Huomautus: Pidä kaikki varoitukset ja ohjeet tallessa myöhempää käyttöä varten.

• Käytä vain hyväksyttyjä Husqvarna-akkulatureita alkuperäisten Husqvarna-akkujen lataamiseen. Akkujen ohjelmisto on suojattu.
• Jos tarvitset sovitinta, käytä vain Husqvarnan BLiX-sovitinta.

• Käytä ladattavaa BLi950X-akkua vain kyseisten Husqvarna-tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.

• Älä nosta akkua tai sovitinta kaapelista. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.

• Älä yritä purkaa tai korjata akkua. Korjauksia saavat tehdä vain valtuutetut jälleenmyyjät.
• Pidä akku suojassa auringonvalolta, kuumuudelta ja avotulelta. Akku voi aiheuttaa palo- ja/tai syöpymisvammoja.
• Älä säilytä akkua korroosiota aiheuttavassa ympäristössä.
• Älä käytä vaurioitunutta akkua tai akkulaturia.
• Älä altista akkua mekaanisille iskuille.
• Älä ota akkua pois alkuperäisestä pakkauksestaan ennen kuin sitä tarvitaan.
• Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista alue heti runsaalla vedellä ja saippualla ja hakeudu lääkäriin. Jos nestettä joutuu silmiin, älä hankaa silmiä vaan huuhtele niitä vedellä ainakin 15 minuuttia ja hakeudu lääkäriin.
• Pidä akku poissa lasten ulottuvilta.
• Pidä akku puhtaana ja kuivana.
• Jos akun liittimet likaantuvat, puhdista ne puhtaalla ja kuivalla rätillä.
• Pidä akkukaapelit poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, etteivät akkukaapelit väänny tai jää ovien, aitojen tai muiden vastaavien esineiden väliin.
• Irrota akku laturista, kun se on latautunut täyteen.
• Irrota akku tuotteesta, kun tuote ei ole käytössä ja kuljetuksen ajaksi.
• Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, ruuveista ja koruista.
• Älä kiipeä valjaiden avulla. Valjaita ei ole hyväksytty kiipeämiseen. Valjaiden virheellinen käyttö voi aiheuttaa loukkaantumisen.

Käyttö

Husqvarna Connect

Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovelluksella saat lisätoimintoja Husqvarna-laitteeseen.

• Enemmän tuotetietoja.
  • Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus mobiililaitteeseesi.

2. Rekisteröi Husqvarna Connect -sovelluksessa.

3. Liitä ja rekisteröi laite Husqvarna Connect -sovelluksen ohjeiden mukaan.

Huomautus: Husqvarna Connect -sovellus ei ole ladattavissa kaikilla markkina-alueilla. Lisätietoja saat huoltollikkeestä.

Käyttö

- Akku on ladattava ennen ensimmäistä käyttökertaa. Käytä vain Husqvarna-hyväksyttyjä akkulatureita.

• Käytä akkua ainoastaan -10–40 °C:n lämpötiloissa.
• Käytä akkulaturia ainoastaan 5–40 °C:n (41–104 °F:n) ympäristölämpötiloissa.
• Akku ei lataudu, jos akun lämpötila on yli 50 °C (122°F).
• Painamalla akun varaustilan ilmaisinta näet akun varaustilan.

Akun lataaminen

Huomautus: Lataa akku, jos sitä käytetään ensimmäisen kerran. Uuden akun varaus on vain 30 %.

HUOMAUTUS: Lataa akku vain, kun ympäristön lämpötila on 5–40 °C.

1. Varmista, että akku on kuiva.
2. Kytke akku sovittimeen. (Kuva 2)
3. Aseta sovitin akkulaturiin.
4. Varmista, että akkulaturin vihreä latausvalo syttyy. Tämä tarkoittaa, että sovitin ja akku on liitetty oikein.
5. Kun akun kaikki merkkivalot syttyvät ja sovittimessa näkyy lukema 100 %, akku on ladattu täyteen.
   Sovitin näyttää latauksen tilan 1 %:n tarkkuudella. Pienet poikkeamat ovat mahdollisia latauksen alussa.
6. Irrota akkulaturi pistorasiasta vetämällä pistoketta. Älä vedä kaapelista.
7. Irrota sovitin akkulaturista.
8. Irrota akku sovittimesta.

Akun käynnistäminen

- Paina akun virtakytkin ON-asentoon. Katso kohta Tuotteen kuvaus sivulla 44. Odota, kunnes vihreä merkkivalo syttyy.

Huomautus: Akku sammuu automaattisesti, kun akkua ei käytetä.

Akun varaustilan merkkivalo

Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat.

Merkkivalo	Akun tila
Kaikki merkkivalot palavat	Akun varaustaso on 80–100 %.

Merkkivalo Akun tila
4 merkkivaloa palaa	Akun varaustaso on 60–80 %.
3 merkkivaloa palaa	Akun varaustaso on 40–60 %.
2 merkkivaloa palaa	Akun varaustaso on 20–40 %.
1 merkkivalo palaa	Akun varaustaso on 0–20 %.

Olkahihnan säätäminen

1. Vapauta olkahihna painamalla painiketta (A) ja kääntämällä olkahihnaa (B). (Kuva 3)
2. Kiinnitä olkahihna yhteen kolmesta asennosta (C).
3. Lukitse olkahihna kääntämällä sitä.

Akun kiinnittäminen valjaisiin

VAROITUS: Käytä aina alkuperäisiä Husqvarna-akkuja.

1. Varmista, että akku on täysin ladattu.
2. Vedä lukituskahvat ulos. Katso kohta Tuotteen kuvaus sivulla 44.
3. Kiinnitä akku valjaiden koukkuihin.
4. Lukitse akku paikkaansa painamalla lukituskahvoja.

Akun kytkeminen kannettavaan Husqvarna-laitteeseen

Huomautus: Jos käytät ruohotrimmeriä lisävarusteen (A) kanssa, kiinnitä lisävaruste valjaisiin ennen akun kytkemistä.(Kuva 4)

1. Kytke akku kannettavaan Husqvarnalaitteeseen. (Kuva 5)
2. Kiinnitä kaapeli valjaisiin.

Oksasuojan asentaminen

Oksasuoja estää onnettomuuksia, joita voi tapahtua oksien jäädessä kiinni akun kahvaan.

• Aseta oksasuojus (A) kahvaan. (Kuva 6)

Vianmääritys

Akku

Oireet Syy Ratkaisu
Akun vian merkkivalo vilk-kuu.	Lämpötilavaihtelu, akku on liian kylmä tai kuuma käytettäväksi.	Anna akun jäähtyä tai siirrä se sisäti-laan lämpenemään. Kun akun lämpötila on oikea, sitä voi käyttää. Käytä akkua -10...40 °C:n (14...104 °F) lämpötilassa.
	Akku on tyhjä. Lataa akku.
Akun vian merkkivalo syttyy.	Akkukennojen ero on liian suuri (1 V). Ota yhteyttä jälleenmyyjään.
Akku ei käynnisty. Akun sulake	on palanut. Vaihda sulake. Katso kohta	Sulakkeenvaihtaminen sivulla 47.

Sulakkeen vaihtaminen

1. Tarkista sulake. Palaneen sulakkeen tunnistaa palaneesta liittimestä.

2. Käännä virtakytkin OFF-asentoon.

3. Irrota sulakkeen suojus (A). (Kuva 7)

4. Vaihda sulake (B).

5. Asenna sulakkeen suojus.

Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

• Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsäädännön määräysten mukaisia.
• Pakkausta ja merkintöjä koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.
• Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lähettämistä. Noudata kaikkia kansallisia määräyksiä.
• Teippaa liittimet asettaessasi akun pakettiin. Vältä vahingot ja onnettomuudet asettamalla akku pakettiin tiukasti.
• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.
• Siirrä akku kuivaan, pakkaselta suojattuun ja siistiin paikkaan, jossa on sopiva lämpötila.
• Säilytä akkua varastossa, jossa lämpötila on 5–25 °C. Suojaa akku auringonvalolta.
• Lataa akku ennen pitkäaikaista säilytystä niin, että sen varaustaso on 30–50 %.

- Puhdista akku ennen sen siirtämistä säilytykseen.

Akun, akkulaturin ja tuotteen hävittäminen

Alla oleva symboli kertoo, että tuotetta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Tämä auttaa estämään sekä ympäristö- että henkilövahinkoja.

Saat lisätietoja paikallisviranomaisilta, jätehuollolta tai jälleenmyyjältäsi.

Huomautus: Symboli on joko tuotteessa tai sen pakkauksessa.

Tekniset tiedot

Tekniset tiedot ovat akun arvokilvessä.

Hyväksytyt akkulaturit

Akkulaturi 40-C750X
Tulojännite, V 100–240
Taajuus, Hz 50–60
Teho, W 750
