BLi950X - Akumulators HUSQVARNA - Bezmaksas lietošanas instrukcija

Produkta tips	Uzlādējama Li-Ion baterija
Zīmols	Husqvarna
Modelis	BLi950X
Lādētāja barošana	100-240 V AC, 50-60 Hz, 750 W (modelis 40-C750X)
Lietošanas temperatūra	no -10 °C līdz 40 °C
Uzlādes temperatūra	no 5 °C līdz 40 °C
Uzlādes indikators	5 LED uz baterijas, 1% displejs uz adaptera
Galvenās funkcijas	Barošanas avots Husqvarna produktiem (zāles trimmeris, dzīvžogu šķēres, pūtēji), adapteris ar displeju, regulējama plecu siksna
Apkope un tīrīšana	Tīriet spailes ar tīru, sausu drānu. Uzturiet bateriju tīru un sausu.
Drošība	Izlasiet rokasgrāmatu, izmantojiet tikai Husqvarna apstiprinātus lādētājus, neizjauciet, sargājiet no ūdens un karstuma, neizmantojiet, ja bojāta
Rezerves daļas un remontējamība	Nomaināms drošinātājs (tips nav norādīts). Remonts tikai pilnvarotā izplatītājā.
Vispārīga informācija	Atbilst ES un Apvienotās Karalistes direktīvām. Neizmest sadzīves atkritumos, pārstrādāt atkritumu savākšanas punktā.
Paredzētais lietojums	Piemēroto Husqvarna elektroproduktu barošana
Simboli	Izlasiet rokasgrāmatu, pārstrāde, neiegremdēt ūdenī

Bieži uzdotie jautājumi - BLi950X HUSQVARNA

Kā uzlādēt BLi950X bateriju?

Pievienojiet bateriju adapterim, pēc tam ievietojiet adapteri lādētājā. Pārliecinieties, ka zaļā uzlādes LED iedegas. Baterija ir pilnībā uzlādēta, kad visas LED deg un adapteris rāda 100%. Izmantojiet tikai Husqvarna apstiprinātus lādētājus.

Ko darīt, ja baterijas kļūdas LED mirgo?

Kļūdas LED mirgo temperatūras novirzes gadījumā (pārāk auksts vai pārāk karsts). Ļaujiet baterijai atdzist vai sasilt līdz istabas temperatūrai (no -10 °C līdz 40 °C). Ja problēma turpinās, baterija var būt tukša; uzlādējiet to.

Kā nomainīt baterijas drošinātāju?

Iestatiet slēdzi izslēgtā pozīcijā. Noņemiet drošinātāja vāku (A), nomainiet izdegušo drošinātāju (B) ar tāda paša tipa drošinātāju, pēc tam uzlieciet vāku atpakaļ.

Kā piestiprināt bateriju pie iejūga?

Noņemiet fiksatora rokturus, piestipriniet bateriju pie iejūga āķiem, pēc tam nospiediet rokturus, lai nofiksētu. Vienmēr izmantojiet oriģinālās Husqvarna baterijas.

Kāda ir ieteicamā baterijas lietošanas temperatūra?

Izmantojiet bateriju istabas temperatūrā no -10 °C līdz 40 °C. Lādētājs jāizmanto no 5 °C līdz 40 °C.

Vai es varu izmantot ne-Husqvarna lādētāju?

Nē, izmantojiet tikai Husqvarna apstiprinātus bateriju lādētājus. Baterijas ir programmatūras kodētas, un neapstiprināta lādētāja izmantošana var sabojāt bateriju vai izraisīt traumas.

Kā uzglabāt bateriju ilgtermiņā?

Uzglabājiet bateriju sausā, tīrā un bezsala vietā no 5 °C līdz 25 °C. Uzlādējiet to no 30% līdz 50% pirms novietošanas. Notīriet to pirms uzglabāšanas un izvairieties no vidēm ar statiskās elektrības risku.

Ko darīt, ja baterija izplūst?

Izvairieties no saskares ar šķidrumu. Ja saskare ar ādu, nomazgājiet ar lielu daudzumu ūdens un ziepēm. Ja acīs, skalojiet ar ūdeni vismaz 15 minūtes un konsultējieties ar ārstu. Turiet bērniem nepieejamā vietā.

Kā tīrīt bateriju?

Uzturiet bateriju tīru un sausu. Ja spailes ir netīras, tīriet tās ar tīru, sausu drānu. Neizmantojiet ūdeni vai ķīmiskas vielas.

Kā iedarbināt bateriju?

Nospiediet baterijas barošanas slēdzi, lai to ieslēgtu. Pagaidiet, līdz iedegas zaļā LED. Baterija automātiski izslēdzas, kad to neizmanto.

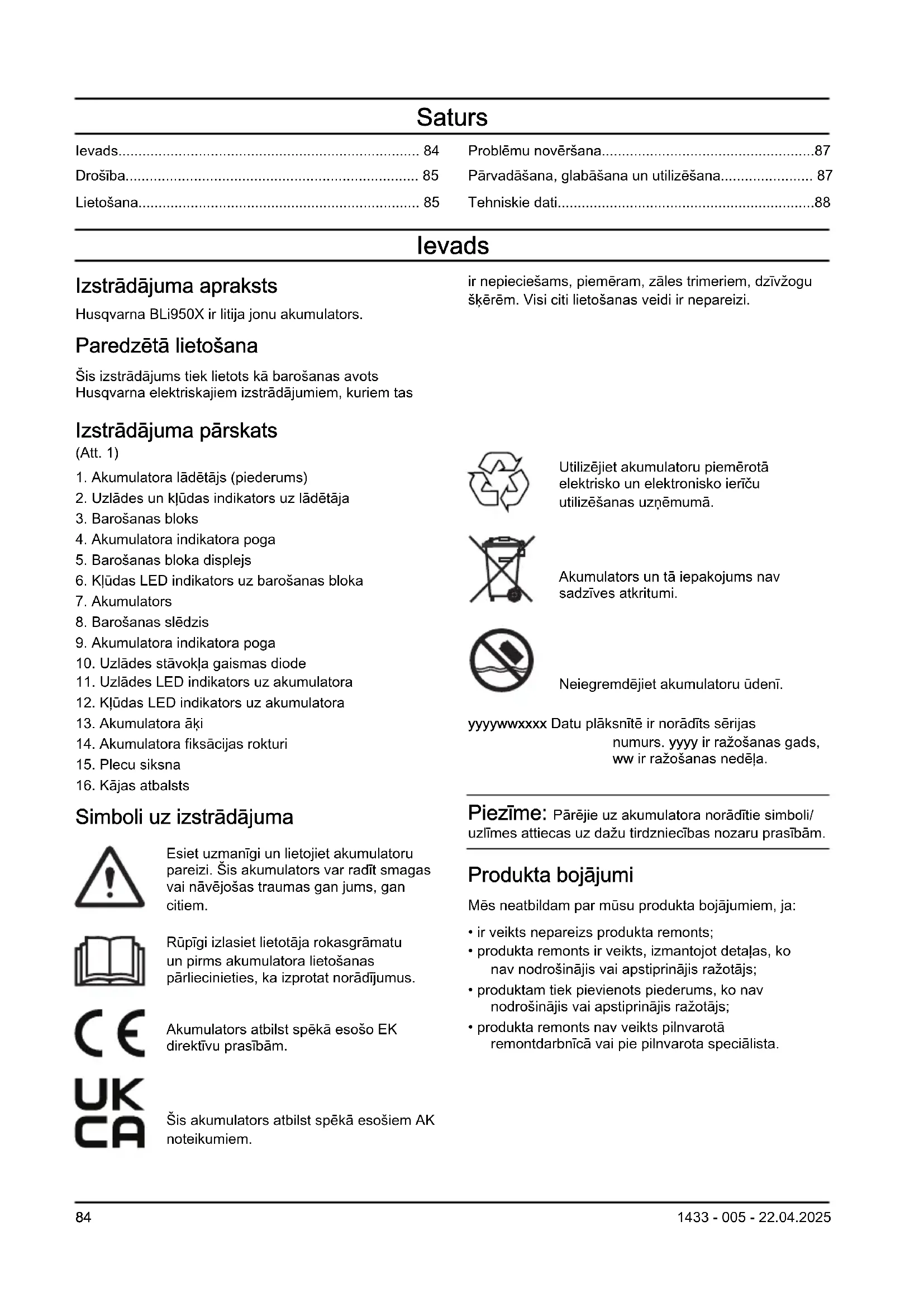

LIETOŠANAS INSTRUKCIJA BLi950X HUSQVARNA

LV Lietošanas pamācība

Problēmu novēršana....87

Pārvadāšana, glabāšana un utilizēšana.... 87

Tehniskie dati....88

levads

Izstrādājuma apraksts

Husqvarna BLi950X ir litija jonu akumulators.

Paredzētā lietošana

Šis izstrādājums tiek lietots kā barošanas avots Husqvarna elektriskajiem izstrādājumiem, kuriem tas

Izstrādājuma pārskats

(Att. 1)

1. Akumulatora lādētājs (piederums)
2. Uzlādes un klūdas indikators uz lādētāja
3. Barošanas bloks
4. Akumulatora indikatora poga
5. Barošanas bloka displejs
6. Klūdas LED indikators uz barošanas bloka
7. Akumulators
8. Barošanas slēdzis
9. Akumulatora indikatora poga
10. Uzlādes stāvokļa gaismas diode
11. Uzlādes LED indikators uz akumulatora
12. Klūdas LED indikators uz akumulatora
13. Akumulatora āki
14. Akumulatora fiksācijas rokturi
15. Plecu siksna
16. Kājas atbalsts

Simboli uz izstrādājuma

Esiet uzmanīgi un lietojiet akumulatoru pareizi. Šis akumulators var radīt smagas vai nāvējošas traumas gan jums, gan citiem.

Rūpīgi izlasiet lietotāja rokasgrāmatu un pirms akumulatora lietošanas pārliecinieties, ka izprotat norādījumus.

Akumulators atbilst spēkā esošo EK direktīvu prasībām.

Šis akumulators atbilst spēkā esošiem AK noteikumiem.

ir nepieciešams, piemēram, zāles trimeriem, dzīvžogu škērēm. Visi citi lietošanas veidi ir nepareizi.

Utilizējiet akumulatoru piemērotā elektrisko un elektronisko ierīču utilizēšanas uzņēmumā.

Akumulators un tā iepakojums nav sadzīves atkritumi.

Neiegremdējiet akumulatoru ūdenī.

yyyywwxxxx Datu plāksnītē ir norādīts sērijas numurs. yyyy ir ražošanas gads, ww ir ražošanas nedēļa.

Piezīme: Pārējie uz akumulatora norādītie simboli/uzlīmes attiecas uz dažu tirdzniecības nozaru prasībām.

Produkta bojājumi

Mēs neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;
• produkta remonts ir veikts, izmantojot detalas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Svarīgi drošības norādījumi

BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus un norādījumus. Neievērojot brīdinājumus un norādījumus, var rasties elektrotrauma, aizdegšanās un/vai smagas traumas.

Piezīme: Saglabājiet visus brīdinājumus un norādījumus.

• Izmantojiet tikai Husqvarna apstiprinātus akumulatora lādētājus, lai uzlādētu Husqvarna originālos akumulatorus. Akumulatoriem ir šifrēta programmatūra.
• Ja ir nepieciešams barošanas bloks, izmantojiet tikai Husqvarna BLiX tipa barošanas bloku.

• Kā barošanas avotu izmantojiet BLi950X uzlādējamu akumulatoru, kas paredzēts tikai attiecīgiem Husqvarna izstrādājumiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu ierīču barošanas avotu.

• Neceliet akumulatoru vai barošanas bloku, turot aiz kabeļa. Lai akumulatora lādētāju atvienotu no elektrotīkla, izņemiet kontaktspraudni no kontaktligzdas. Nevelciet aiz barošanas kabeļa.

• Akumulatoru nedrīkst izjaukt vai labot. Visi remontdarbi jāveic tikai apstiprinātam izplatītājam.
• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var radīt apdegumus un/vai ķimiskos apdegumus.
• Neglabājiet akumulatoru vietās, kur tas var sākt rūsēt.
• Nelietojiet bojātu akumulatoru vai akumulatora lādētāju.
• Nepaklaujiet akumulatoru mehäniskiem triecieniem.
• Iznemiet akumulatoru no iepakojuma tikai tad, kad to lietosit.
• Ja rodas noplūde no akumulatora, neļaujiet šķidrumam saskarties ar ķernenī vai acīm. Ja pieskaraties šķidrumam, nomazgājiet skarto vietu ar lielu daudzumu ūdens un ziepēm un vērsieties pēc medicīniskās palīdzības. Ja šķidrums ieklūst acīs, neberzējiet tās, bet vismaz 15 minūtes skalojiet ar ūdeni un meklējiet medicīnisko palīdzību.
  • Sargiet akumulatoru no bērniem.
• Uzturiet akumulatoru tīru un sausu.
• Tīriet akumulatora spailes ar tīru un sausu drānu, ja tās klūst netīras.
• Gādājiet, lai akumulatora kabeli nenonāktu saskarē arūdeni, ellu vai asām malām. Pārbaudiet, vai akumulatora kabeli nav savijušies vai iespiesti durvīs, žogā vai tamlīdzīgās vietās.
• Kad akumulators ir pilnībā uzlādēts, atvienojiet to no akumulatora lādētāja.
• Izņemiet akumulatoru no ierīces, ja to nelietosiet vai ari pārvadāsiet.
• Uzglabājiet akumulatorus vietā, kur nav metāla priekšmetu, piemēram, naglu, skrūvju vai rotaslietu.
• Nelietojiet stiprinājumu kāpšanai. Stiprinājums nav apstiprināts kāpšanai. Nepareiza stiprinājuma lietošana var radīt traumas.

Lietošana

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam.

- Paplašināta izstrādājuma informācija.

- Informācija par izstrādājuma daļām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet lietotni Husqvarna Connect savā mobilajā ierīcē.

2. Registrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai pievienotu un registrētu izstrādājumu.

Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos regionos. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju.

Lietošana

• Pirms akumulatora pirmās izmantošanas reizes tas jāuzlādē. Vienmēr izmantojiet Husqvarna apstiprinātus akumulatora lādētājus.
• Izmantojiet akumulatoru tikai tad, ja apkārtējās vides temperatūra ir robežās no -10 °C (14 °F) līdz 40 °C (104 °F).
• Izmantojiet akumulatora lādētāju tikai tad, ja apkārtējā temperatūra ir diapazonā no 5 °C (41 °F) līdz 40 °C (104 °F).
• Akumulators netiks uzlādēts, ja akumulatora temperatūra pārsniedz 50 °C (122 °F).
• Nospiediet akumulatora indikatora pogu, lai saņemtu informāciju par akumulatora uzlādes stāvokli.

Akumulatora uzlāde

Piezīme: Ja akumulatoru lietojat pirmo reizi, uzlādējiet to. Jauns akumulators ir uzlādēts tikai par 30%.

IEVĒROJIET: Uzlādējiet akumulatoru tikai tad, kad gaisa temperatūra ir robežās no 5°C (41 °F) fīdz 40°C (114 °F).

1. Pārliecinieties, vai akumulators ir sauss.
2. Piestipriniet akumulatoru pie adaptera. (Att. 2)
3. levietojiet adapteri akumulatoru lādētājā.
4. Pārliecinieties, vai iedegas akumulatora lādētāja zaļais uzlādes LED indikators. Tas nozīmē, ka adapteris un akumulators ir savienoti pareizi.
5. Kad deg visi akumulatora LED indikatori un adapteris rāda 100%, akumulators ir pilnībā uzlādēts.

Adapteris rāda uzlādes stāvokli ar 1% iedaļām. Uzlādes sākumā ir iespējamas nelielas novirzes.

1. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, izraujiet kontaktdakšu. Neraujiet kabeli.

2. Noņemiet adapteri no akumulatora lādētāja.

3. Noşemiet akumulatoru no adaptera.

Akumulatora uzlāde

- Iestatiet akumulatora barošanas slēdzi pozīcijā ON. Skatiet šeit: Izstrādājuma pārskats lpp. 84. Pagaidiet, kamēr LED indikators sāk spīdēt zaļā krāsā.

Piezīme: Ja akumulators netiek lietots, lādēšana tiek automātiski pārtraukta.

Akumulatora gaismas diodes indikators

Displejā ir redzams uzlādes līmenis un akumulatora problēmu ziņojumi, ja pastāv problēmas.

Gaismas diodes in-dikators	Akumulatora status
Deg visas gaismas diodes	Akumulators ir uzlādēts 80–100% apmērā.
Deg četras gaismas diodes	Akumulatora ir uzlādēts 60–80% apmērā.
Deg trīs gaismas diodes	Akumulatora ir uzlādēts 40–60% apmērā.
Deg divas gaismas diodes	Akumulators ir uzlādēts 20–40% apmērā.
Deg viena gaismas diode	Akumulatora ir uzlādēts 0–20% apmērā.

Plecu siksnas regulēšana

1. Lai atbrīvotu plecu siksnu, nospiediet pogu (A) un pagrieziet plecu siksnu (B). (Att. 3)
2. Pievienojiet plecu siksnu kādā no trim stāvokliem (C).
3. Lai fiksētu plecu siksnu, pagrieziet to.

Akumulatora piestiprināšana pie stiprinājuma

BRĪDINĀJUMS: Izmantojiet tikai Husqvarna originālos akumulatorus.

1. Pārliecinieties, vai akumulators ir pilnībā uzlādēts.
2. Izvelciet fiksatorus. Skatiet šeit: Izstrādājuma pārskats lpp. 84.
3. Piestipriniet akumulatoru pie stiprinājuma ākiem.
4. Lai nofiksētu akumulatoru, pabīdiet fiksatorus.

Akumulatoru savienošana ar Husqvarna rokas izstrādājumu

Piezīme: Ja zāles trimeriem izmantojat piederumu (A), pirms akumulatora pieslēgšanas pievienojiet piederumu stiprinājumam.(Att. 4)

1. Pievienojiet akumulatoru Husqvarna rokas izstrādājumam. (Att. 5)

2. Pievienojiet kabeli stiprinājumam.

Zaru aizsarga uzstādīšana

Zaru aizsargs novērš negadījumus, kas var notikt, ja zari iekļūst akumulatora rokturī.

- levietojiet zaru aizsargu (A) rokturī. (Att. 6)

Problēmu novēršana

Akumulators

Pazīmes Cēlonis Risinājums
Mirgo kļūdas LED indikators uz akumulatora.	Temperatūras nobīde, akumulators ir pā-rāk auksts vai pārāk karsts, lai to lietotu.	Laujiet, lai akumulators atdziest, vai ie-nesiet to telpā, lai sasildītu. Kad aku-mulators ir sasniedzis pareizu temperatū-ru, to var atkal lietot. Izmantojiet akumu-latoru apkārtējās vides temperatūrā no -10 °C (14 °F) līdz 40 °C (104 °F).
	Akumulators ir tukšs. Uzlādējiet akumulatoru.
Iedegas akumulatora kļūdas LED indikators.	Pārāk liela akumulatora elementu atšķirī-ba (1 V).	Sazinieties ar izplatītāju.
Akumulators nedarbojas. Ir izdedzis akumulatora drošinātājs. Nomainiet drošinātāju Skatiet šeit: Droši-nātāja nomaiņa lpp. 87.

Drošinātāja nomaiņa

1. Pārbaudiet drošinātāju. Par izdegušu drošinātāju liecina sadedzis savienotājs.

2. leslēdziet barošanas slēdzi stāvoklī IZSLĒGTS.

3. Noņemiet drošinātāja pārsegu (A). (Att. 7)

4. Nomainiet drošinātāju (B).

5. Uzlieciet drošinātāja pārsegu.

Pārvadāšana, glabāšana un utilizēšana

Pārvadāšana un uzglabāšana

• Komplektācijā iekļautie litija jonu akumulatori atbilst bīstamo preču normatīvo aktu prasībām.
• levērojiet īpašās prasības, kas norādītas uz iepakojuma un uzlīmēm attiecībā uz komerciālu transportēšanu, kā arī trešās puses un transportētāju prasības.
• Pirms nosūtāt izstrādājumu, konsultējieties ar bīstamo preču apstrādes speciālistu. levērojiet visus spēkā esošos valsts likumus.
• Kad ievietojat akumulatoru iepakojumā, kontaktus aizlīmējiet ar līmlenti. levietojiet akumulatoru iepakojumā stingri, lai izvairītos no bojājumiem un negadījumiem.

• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.

• Novietojiet akumulatoru sausā un tīrā vietā, kurā temperatūra ir virs nulles un atbilstīga.

• Novietojiet akumulatoru glabāšanai vietā, kur temperatūra ir robežās no 5 °C (41 °F) līdz 25 °C (77 °F). Sargiet akumulatoru no saules gaismas.
• Pirms akumulatoru novietojat ilgstošai uzglabāšanai, uzlādējiet to par 30–50%.
• Pirms novietot akumulatoru glabāšanai, notīriet to.

Akumulatora, akumulatoru lādētāja un ierīces utilizācija

Zemāk esošais simbols norāda, ka ierīce nav sadzīves atkritumi. Utilizējiet to elektrisko un elektronisko ierīču

pārstrādes uzņēmumā. Tādējādi tiek samazināta kaitīgā ietekme uz vidi un cilvēkiem.

Plašāku informāciju vaicājiet pašvaldības iestādēm, sadzīves atkritumu apsaimniekotājam vai izplatītājam.

Piezīme: Simbols ir redzams uz ierīces vai ierīces iepakojuma.

Tehniskie dati

Tehniskos datus skatiet akumulatora datu plāksnītē.

Apstiprinātie akumulatoru lādētāji

Akumulatora lādētājs 40	C750X
levades spriegums, V 10	0–240
Frekvence, Hz 50–60
Jauda, W 750
