Toote tüüp	Laetav Li-Ion aku
Bränd	Husqvarna
Mudel	BLi950X
Laadija toiteallikas	100-240 V AC, 50-60 Hz, 750 W (mudel 40-C750X)
Kasutamistemperatuur	-10 °C kuni 40 °C
Laadimistemperatuur	5 °C kuni 40 °C
Laadimise indikaator	5 LED-i akul, kuvab 1% adapteril
Peamised funktsioonid	Toiteallikas Husqvarna toodetele (niiduk, hekilõikur, puhurid), adapter ekraaniga, reguleeritav õlarihm
Hooldus ja puhastus	Puhasta kontaktid puhta ja kuiva lapiga. Hoidke aku puhas ja kuiv.
Ohutus	Lugege juhendit, kasutage ainult heakskiidetud Husqvarna laadijaid, ärge demonteerige, kaitske vee ja kuumuse eest, ärge kasutage kahjustatud olekus
Varuosad ja remonditavus	Vahetatav kaitse (tüüp määramata). Remont ainult volitatud edasimüüja poolt.
Üldteave	Vastab EL-i ja Ühendkuningriigi direktiividele. Ärge visake olmejäätmetesse, ringlussevõtt jäätmejaamas.
Sihtotstarve	Sobivate Husqvarna elektriliste toodete toiteallikas
Sümbolid	Lugege juhendit, ringlussevõtt, ärge kastke vette

Korduma kippuvad küsimused - BLi950X HUSQVARNA

Kuidas akut BLi950X laadida?

Ühendage aku adapteriga, seejärel asetage adapter laadijasse. Veenduge, et roheline laadimis-LED süttib. Aku on täielikult laetud, kui kõik LED-id põlevad ja adapter näitab 100%. Kasutage ainult heakskiidetud Husqvarna laadijaid.

Mida teha, kui aku vea-LED vilgub?

Vea-LED vilgub temperatuurihälbe korral (liiga külm või liiga kuum). Laske akul jahtuda või soojeneda toatemperatuurini (vahemikus -10 °C kuni 40 °C). Kui probleem püsib, võib aku olla tühi; laadige seda.

Kuidas vahetada aku kaitset?

Asetage lüliti väljalülitatud asendisse. Eemaldage kaitse kate (A), asendage läbipõlenud kaitse (B) sama tüüpi kaitsmega, seejärel pange kate tagasi.

Kuidas kinnitada aku rakmetele?

Eemaldage lukustuskäepidemed, kinnitage aku rakmete konksudele, seejärel lükake käepidemed lukustamiseks. Kasutage alati originaalseid Husqvarna akusid.

Milline on soovitatav kasutamistemperatuur akule?

Kasutage akut toatemperatuuril vahemikus -10 °C (14 °F) kuni 40 °C (104 °F). Laadijat tuleb kasutada temperatuuril 5 °C kuni 40 °C.

Kas ma võin kasutada mitte-Husqvarna laadijat?

Ei, kasutage ainult heakskiidetud Husqvarna akulaadijaid. Akud on tarkvaraliselt kodeeritud ja mitteheakskiidetud laadija kasutamine võib kahjustada akut või põhjustada vigastusi.

Kuidas akut pikaajaliselt hoida?

Hoidke akut kuivas, puhtas ja külmumisohutus kohas temperatuuril 5 °C kuni 25 °C. Laadige see 30% kuni 50% enne hoiustamist. Puhastage enne hoiustamist ja vältige staatilise elektri ohtlikke keskkondi.

Mida teha aku lekkimise korral?

Vältige kokkupuudet vedelikuga. Nahale sattumisel puhastage rohke vee ja seebiga. Silma sattumisel loputage veega vähemalt 15 minutit ja pöörduge arsti poole. Hoidke lastele kättesaamatus kohas.

Kuidas akut puhastada?

Hoidke aku puhas ja kuiv. Puhastage kontaktid puhta ja kuiva lapiga, kui need on määrdunud. Ärge kasutage vett ega kemikaale.

Kuidas akut käivitada?

Vajutage aku toitelülitit sisselülitamiseks. Oodake, kuni roheline LED süttib. Aku lülitub automaatselt välja, kui seda ei kasutata.

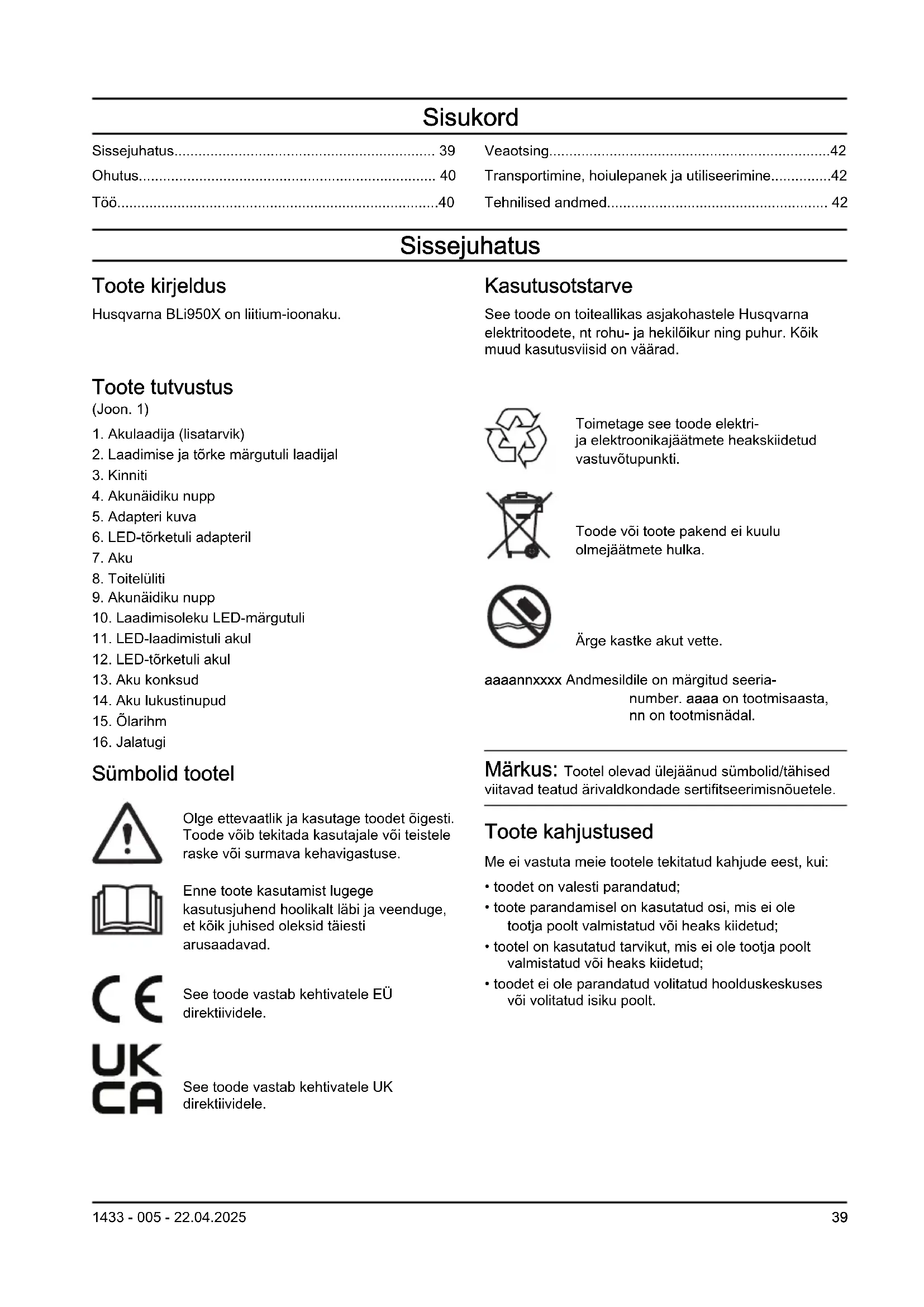

KASUTUSJUHEND BLi950X HUSQVARNA

Transportimine, hoiulepanek ja utiliseerimine....42

Tehnilised andmed.... 42

Sissejuhatus

Toote kirjeldus

Husqvarna BLi950X on liitium-ioonaku.

Kasutusotstarve

See toode on toiteallikas asjakohastele Husqvarna elektritoodete, nt rohu- ja hekilõikur ning puhur. Kõik muud kasutusviisid on väärad.

Toote tutvustus

(Joon. 1)

1. Akulaadija (lisatarvik)
2. Laadimise ja tõrke märgutuli laadijal
3. Kinniti
4. Akunäidiku nupp
5. Adapteri kuva
6. LED-törketuli adapteril
7. Aku
8. Toitelüliti
9. Akunäidiku nupp
10. Laadimisoleku LED-märgutuli
11. LED-laadimistuli akul
12. LED-törketuli akul
13. Aku konksud
14. Aku lukustinupud
15. Ölarihm
16. Jalatugi

Toimetage see toode elektri- ja elektroonikajäätmete heakskiidetud vastuvõtupunkti.

Toode või toote pakend ei kuulu olmejäätmete hulka.

Ärge kastke akut vette.

aaaannxxxx Andmesildile on märgitud seeria-number. aaaa on tootmisaasta, nn on tootmisnädal.

Sümbolid tootel

Olge ettevaatlik ja kasutage toodet öigesti. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse.

Enne toote kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.

See toode vastab kehtivatele EÜ direktiividele.

See toode vastab kehtivatele UK direktiividele.

Märkus: Tootel olevad ülejäänud sümbolid/tähised viitavad teatud ärivaldkondade sertifitseerimisnõuetele.

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Tähtsad ohutuseeskirjad

HOIATUS: Lugege läbi köik ohutushoiatused ja köik juhised. Hoiatuste ja juhiste eiramine vöib pöhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Märkus: Hoidke köik hoiatused ja juhendid alles.

• Husqvarna originaalakude laadimiseks kasutage ainult Husqvarna heakskiidetud akulaadijaid. Akud on kodeeritud.
• Kui vajalik on adapter, kasutage ainult Husqvarna adapterit BLiX.

• Kasutage Husqvarna toodete vooluallikana üksnes taaslaetavaid BLi950X akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.

• Ärge tõstke akut või adapterit kaablist. Akulaadija vooluvõrgust lahtiühendamiseks tömmake pistik välja. Ärge tömmake toitejuhet.

• Ärge püüdke akut lahti võtta ega parandada. Remonttöid tohib teostada vaid volitatud edasimüüja.
• Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib põhjustada põletusi ja/või keemilisi põletusi.
• Hoidke aku eemal keskkonnast, mis võib põhjustada aku korrodeerumise.
• Ärge kunagi kasutage kahjustunud akut ega akulaadijat.
  • Vältige aku põrutamist.
• Ärge eemaldage akut pakendist enne, kui olete valmis akut kasutama.
• Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seebiga ning seejärel pöörduge arsti poole. Kui vedelik satub silma, ärge hõõruge silmi, vaid loputage neid veega vähemalt 15 minutit ja pöörduge arsti poole.
  • Hoidke aku eemal lastest.
• Aku tuleb hoida puhta ja kuivana.
• Kui akuklemmid määrduvad, puhastage need kuiva puhta lapiga.
• Vältige akujuhtmete kokkupuudet vee, öli ja teravate servadega. Jälgige, et akujuhtmed ei jääks uste, värvate jms vahele ega väänduks.
• Ärge hoike laetud akut akulaadijas.
• Kui te toodet ei kasuta või transpordite toodet teise kohta, ühendage aku lahti.
• Hoiustage akusid eemal metallesemetest (nt naelad, kruvid, ehted).
• Ärge kasutage kanderihmasid ronimiseks. Kanderihmad ei sobi ronimiseks. Kanderihmade valesti kasutamine vöib pöhjustada kehavigastuse.

Töö

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse.

• Täiendav tooteteave.
- Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadi rakendusHusqvarna Connect oma mobiilsideseadmesse.

2. Registreeruge Husqvarna Connect rakenduses.

3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Märkus: Kõigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võta ühendust hooldusesindajaga.

Töö

• Aku tuleb enne esimest kasutamist laadida. Kasutage alati Husqvarna heakskiidetud akulaadijaid.

• Kasutage akut üksnes juhul, kui öhutemperatuur on vahemikus -10^ kuni 40^ .

• Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 5...40 °C.

• Akut ei laeta, kui aku temperatuur on üle 50 °C.
• Aku laetustaseme nägemiseks vajutage aku indikaatori nuppu.

Aku laadimine

Märkus: Enne aku esimest kasutuskorda laadige aku täis. Uue aku laetuse tase on ainult 30%.

ETTEVAATUST: Laadi akut ainult keskkonnas, mille temperatuur jääb vahemikku 5...40°C (41...114°F).

1. Veenduge, et aku oleks kuiv.
2. Kinnita aku adapteri külge. (Joon. 2)
3. Asetage adapter akulaadijasse.
4. Veenduge, et akulaadija roheline LED-tuli süttiks. See tähendab, et adapter ja aku on öigesti ühendatud.
5. Kui aku köik LED-tuled süttivad ja adapter näitab 100%, siis on aku täis.
   Adapter kuvab laadimisolekut sammuga 1%. Väiksed kõrvalekalded on võimalikud laadimise alguses.
6. Akulaadija toiteallikast lahutamiseks võtke kinni pistikust. Ärge tõmmake juhtmest.
7. Eemaldage adapter akulaadijast.
8. Eemalda aku adapterist.

Aku käivitamine

- Lülita aku toitelüliti asendisse ON. Vt jaotist Toote tutvustus Ik 39. Oota, kuni roheline LED-tuli süttib.

Märkus: Aku seiskub automaatselt, kui seda enam ei kasutata.

Aku LED-indikaator

Ekraanil kuvatakse teave aku laetustaseme ja mistahes akuga seotud probleemide kohta.

LED-indikaator	Aku olek
Kõik LED-märgutuled põlevad	Aku on 80–100% laetud.

LED-indikaator Aku olek
Põleb 4 LED-tuld Aku	on 60–80% laetud.
Põleb 3 LED-märgutuld	Aku on 40–60% laetud.
Põleb 2 LED-märgutuld	Aku on 20–40% laetud.
Põleb 1 LED-märgutuli.	Aku on 0–20% laetud.

Õlarihma reguleerimine

1. Vajutage nuppu (A) ja pöörake õlarihma (B), et see vabastada. (Joon. 3)
2. Kinnitage ölarihm ühte kolmest asendist (C).
3. Lukustamiseks pöörake ölarihma.

Aku kinnitamine rakmete külge

HOIATUS: Kasuta ainult Husqvarna originaalakusid.

1. Veenduge, et aku oleks täis laetud.
2. Tõmba lukustuskäepidemed välja. Vt jaotist Toote tutvustus Ik 39.
3. Kinnita aku rakmekonksude külge.
4. Aku lukustamiseks vajutage lukustuskäepidemeid.

Aku ühendamine käsiseadmega Husqvarna

Märkus: Kui kasutad rohutrimmeri tarvikut (A), kinnita tarvik rakme külge enne, kui ühendad aku.(Joon. 4)

1. Ühenda aku käsiseadmega Husqvarna. (Joon. 5)
2. Kinnita aku rakmete külge.

Oksakaitse paigaldamine

Oksakaitse välistab önnetused, mis vöivad juhtuda, kui oksad satuvad aku käepidemesse.

- Pane oksakaitse (A) käepidemele. (Joon. 6)

Veaotsing

Aku

Sümptomid Põhjus Lahendus
Aku LED-tõrketuli vilgub. Vale	temperatuur, aku on kasutamiseks liiga külm või liiga kuum.	Laske akul jahtuda või pange see siseruumi soojenema. Kui aku on saavutanud öige temperatuuri, saab seda uuesti kasutada. Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10...40 °C.
	Aku on tühi. Laadige akut.
LED-tõrketuli akulaadijal süt-tib.	Aku elementide erinevus on liiga suur (1 V).	Pöörduge edasimüüja poole.
Aku ei käivitu. Akukaitse on läbi põlenud. Vahetage kaitse. Vt jaotist		Kaitsme vahetamine Ik 42.

Kaitsme vahetamine

1. Kontrollige kaitset. Kaitsme läbipõlemisest annab märku põlenud ühendus.

2. Seadke toitelüliti asendisse OFF (Väljas).

3. Eemalda kaitsmekate (A). (Joon. 7)

4. Vaheta kaitse (B).

5. Paigalda kaitsmekate.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

- Tarnitud liitiumioonakud vastavad ohtlike ainete eeskirjade nõuetele.

- Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).

- Enne seadme lähetamist konsulteerige isikuga, kes on läbinud ohtlike ainete käitlemise alase erikoolituse. Järgige köiki kehtivaid riiklikke eeskirju.

- Enne aku pakendisse asetamist katke kontaktid isoleerteibiga. Kahjustuste ja önnetuste vältimiseks asetage aku pakendisse tihkelt.

- Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ärge hoidke akut metallkastis.

- Pange aku kuiva, külmumiskindlasse, puhtasse ja sobiva temperatuuriga kohta.

- Hoidke akut ladustuskohas, mille temperatuur jääb vahemikku 5...25 °C. Hoidke aku eemal päikesevalgusest.

- Enne aku pikemaajalist hoiustamist laadige see 30–50% ulatuses täis.

- Puhastage akut enne hoiulepanekut.

Aku, akulaadija ja seadme kasutuselt kõrvaldamine

Allolev sümbol tähendab, et seade ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete vastuvõtupunkti. Nii aitate vältida keskkonna ja inimeste kahjustamist.

Lisateavet küsige kohalikelt ametkondadelt, olmejäätmete käitlejatelt või edasimüüjalt.

Märkus: Sümbol asub tootel või toote pakendil.

Tehnilised andmed

Tehnilised andmed leiate aku tüübisildilt.

Heakskiidetud akulaadijad

Akulaadija 40-C750X
Sisendpinge, V 100-240
Sagedus, Hz 50-60
Võimsus, W 750
