Producttype	Oplaadbare Li-ion accu
Merk	Husqvarna
Model	BLi950X
Voeding van de lader	100-240 V AC, 50-60 Hz, 750 W (model 40-C750X)
Gebruikstemperatuur	-10 °C tot 40 °C
Laadtemperatuur	5 °C tot 40 °C
Laadindicator	5 LED's op de accu, 1% weergave op de adapter
Belangrijkste functies	Stroombron voor Husqvarna producten (grastrimmer, heggenschaar, blazers), adapter met scherm, verstelbare schouderriem
Onderhoud en reiniging	Reinig de aansluitingen met een schone, droge doek. Houd de accu schoon en droog.
Veiligheid	Lees de handleiding, gebruik alleen goedgekeurde Husqvarna laders, niet demonteren, beschermen tegen water en hitte, niet gebruiken indien beschadigd
Reserveonderdelen en repareerbaarheid	Vervangbare zekering (type niet gespecificeerd). Reparaties alleen door erkende dealer.
Algemene informatie	Voldoet aan CE- en UK-richtlijnen. Niet bij het huishoudelijk afval gooien, recyclen bij het milieupark.
Beoogd gebruik	Stroomvoorziening van toepasselijke Husqvarna elektrische producten
Symbolen	Lees de handleiding, recycling, niet onderdompelen in water

Veelgestelde vragen - BLi950X HUSQVARNA

Hoe laad ik de BLi950X accu op?

Sluit de accu aan op de adapter, plaats de adapter vervolgens in de lader. Zorg ervoor dat de groene laad-LED brandt. De accu is volledig opgeladen wanneer alle LED's branden en de adapter 100% aangeeft. Gebruik alleen goedgekeurde Husqvarna laders.

Wat te doen als de fout-LED van de accu knippert?

De fout-LED knippert bij temperatuurafwijking (te koud of te warm). Laat de accu afkoelen of opwarmen tot kamertemperatuur (tussen -10 °C en 40 °C). Als het probleem aanhoudt, kan de accu leeg zijn; laad hem op.

Hoe vervang ik de zekering van de accu?

Zet de schakelaar in de stopstand. Verwijder het deksel van de zekering (A), vervang de doorgebrande zekering (B) door een zekering van hetzelfde type, plaats vervolgens het deksel terug.

Hoe bevestig ik de accu aan het harnas?

Verwijder de vergrendelingshendels, bevestig de accu aan de haken van het harnas, duw vervolgens de hendels om te vergrendelen. Gebruik altijd originele Husqvarna accu's.

Wat is de aanbevolen gebruikstemperatuur voor de accu?

Gebruik de accu bij een omgevingstemperatuur tussen -10 °C (14 °F) en 40 °C (104 °F). De lader moet worden gebruikt tussen 5 °C en 40 °C.

Kan ik een niet-Husqvarna lader gebruiken?

Nee, gebruik alleen goedgekeurde Husqvarna acculaders. Accu's zijn softwarematig gecodeerd en gebruik van een niet-goedgekeurde lader kan de accu beschadigen of letsel veroorzaken.

Hoe bewaar ik de accu voor langere tijd?

Bewaar de accu op een droge, schone en vorstvrije plaats, tussen 5 °C en 25 °C. Laad hem op tussen 30% en 50% voordat u hem opbergt. Reinig hem voor opslag en vermijd omgevingen met risico op statische elektriciteit.

Wat te doen bij lekkage van de accu?

Vermijd elk contact met de vloeistof. Bij contact met de huid, reinig met veel water en zeep. In de ogen, spoel gedurende minimaal 15 minuten met water en raadpleeg een arts. Buiten bereik van kinderen houden.

Hoe reinig ik de accu?

Houd de accu schoon en droog. Reinig de aansluitingen met een schone, droge doek als ze vuil zijn. Gebruik geen water of chemicaliën.

Hoe start ik de accu?

Druk op de aan/uit-schakelaar van de accu om deze in te schakelen. Wacht tot de groene LED brandt. De accu schakelt automatisch uit wanneer deze niet wordt gebruikt.

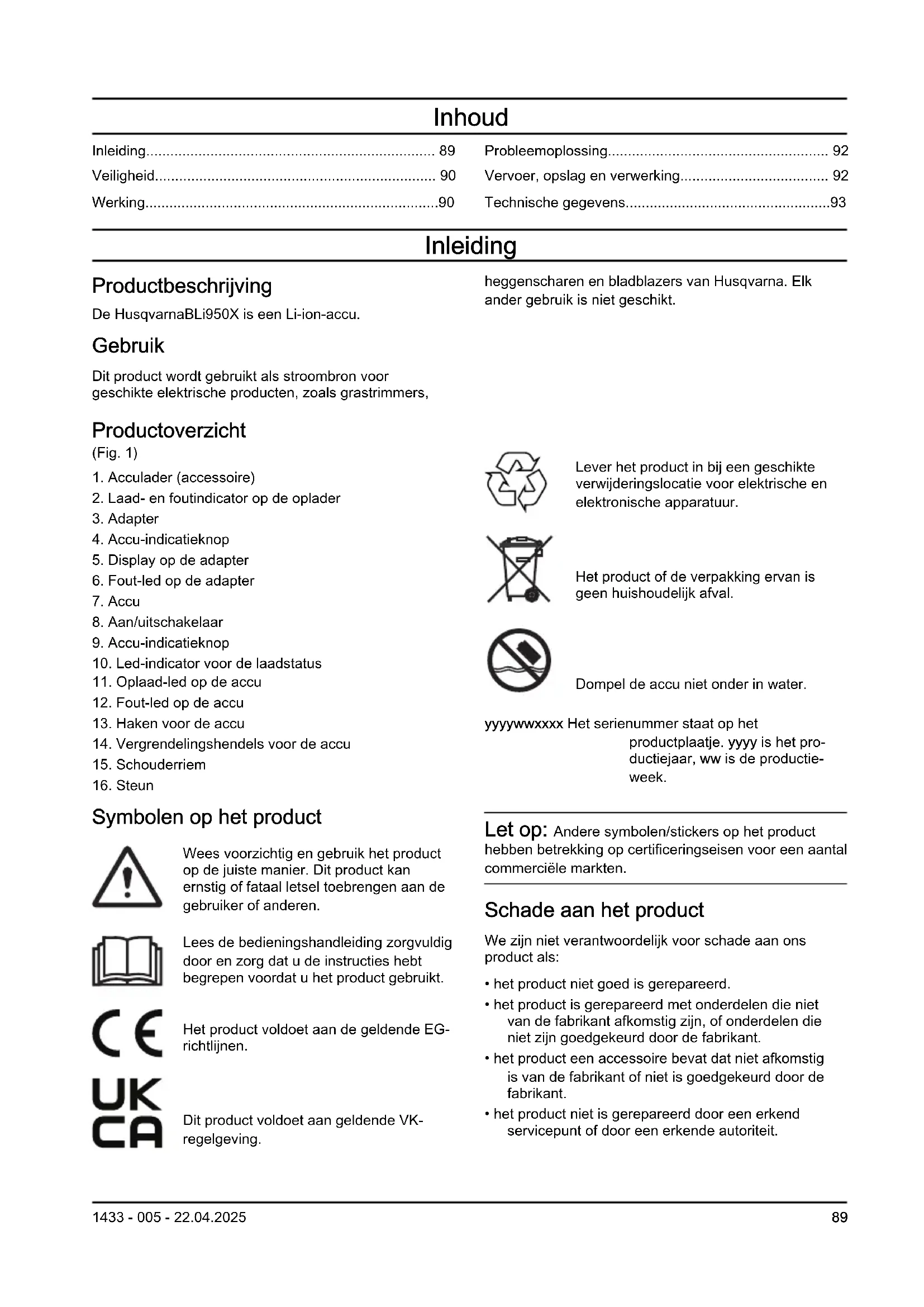

GEBRUIKSAANWIJZING BLi950X HUSQVARNA

NL Gebruiksaanwijzing

NO Bruksanvisning

Vervoer, opslag en verwerking.... 92

De HusqvarnaBLi950X is een Li-ion-accu.

Gebruik

Dit product wordt gebruikt als stroombron voor geschikte elektrische producten, zoals grastrimmers,

heggenscharen en bladblazers van Husqvarna. Elk ander gebruik is niet geschikt.

Productoverzicht

(Fig. 1)

1. Acculader (accessoire)
2. Laad- en foutindicator op de oplader
3. Adapter
4. Accu-indicatieknop
5. Display op de adapter
6. Fout-led op de adapter
7. Accu
8. Aan/uitschakelaar
9. Accu-indicatieknop
10. Led-indicator voor de laadstatus
11. Oplaad-led op de accu
12. Fout-led op de accu
13. Haken voor de accu
14. Vergrendelingshendels voor de accu
15. Schouderriem
16. Steun

Lever het product in bij een geschikte verwijderingslocatie voor elektrische en elektronische apparatuur.

Het product of de verpakking ervan is geen huishoudelijk afval.

Dompel de accu niet onder in water.

yyyywwxxxx Het serienummer staat op het productplaatje. yyyy is het productiejaar, ww is de productie-week.

Symbolen op het product

Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

Het product voldoet aan de geldende EG- richtlijnen.

Dit product voldoet aan geldende VK-regelgeving.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor een aantal commerciële markten.

Schade aan het product

We zijn niet verantwoordelijk voor schade aan ons product als:

• het product niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Belangrijke veiligheidsinstructies

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Let op: Bewaar alle waarschuwingen en instructies.

• Gebruik alleen door Husqvarna goedgekeurde acculaders om origineleHusqvarna -accu's op te laden. De accu's zijn voorzien van softwarematige encryptie.
• Wanneer een adapter is vereist, gebruik dan alleen het type BLiX-adapter van Husqvarna.
• Gebruik de BLi950X-accu die oplaadbaar is uitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de

accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

• Til de accu of adapter niet op aan de kabel. Trek aan de stekker om de acculader uit het stopcontact te halen. Trek niet aan de voedingskabel.
• Probeer de accu niet te demonteren of repareren. Alle reparaties mogen uitsluitend worden uitgevoerd door een erkende dealer.
• Bescherm de accu tegen direct zonlicht, warmte of open vuur. De accu kan brandwonden en/of chemische brandwonden veroorzaken.
• Houd de accu uit de buurt van omgevingen die corrosie aan de accu kunnen veroorzaken.
• Gebruik geen beschadigde accu of acculader.
• Stel de accu niet bloot aan mechanische schokken.
• Haal de accu pas uit de verpakking als u deze gaat gebruiken.
• Als er een accu lekt, zorg er dan voor dat de vloeistof niet in aanraking komt met uw huid of ogen. Als u in aanraking komt met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en zeep en raadpleeg een arts. Wrijf niet in uw ogen wanneer u vloeistof in uw ogen krijgt, maar spoel uw ogen minstens 15 minuten met water en raadpleeg een arts.
• Houd de accu buiten het bereik van kinderen.
• Hou de accu schoon en droog.
• Veeg de accupolen schoon met een schone, droge doek als ze vuil worden.
• Houd de accukabels uit de buurt van water, olie en scherpe randen. Let op dat de accukabels niet verdraaien of bekneld raken tussen deuren, hekken en dergelijke.
• Verwijder de accu uit de acculader als deze volledig is opgeladen.
• Verwijder de accu uit het product wanneer u het niet gebruikt en tijdens transport.
• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.
• Gebruik het draagstel niet voor klimmen. Het draagstel is niet goedgekeurd voor klimmen. Onjuist gebruik van het draagstel kan letsel veroorzaken.

Werking

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product.

• Uitgebreide productinformatie.
• Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Registreer in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te maken met het product en dit te registreren.

Let op: De Husqvarna Connect-app kan niet in alle markten worden gedownload. Neem voor meer informatie contact op met uw servicedealer.

Werking

• De accu moet vóór het eerste gebruik worden opgeladen. Gebruik altijd acculaders goedgekeurd door Husqvarna.
• Gebruik de accu alleen als de omgevingstemperatuur tussen -10°C en 40°C ligt.
• Gebruik de acculader alleen als de omgevingstemperatuur tussen 5°C en 40°C ligt.
• De accu wordt niet opgeladen als de temperatuur van de accu hoger is dan 50 °C.
• Druk op de accu-indicatieknop voor informatie over de laadstatus van de accu.

De accu opladen

Let op: Laad de accu op als u deze voor de eerste keer gebruikt. Een nieuwe accu is slechts 30% opgeladen.

OPGELET: Laad de accu alleen op wanneer de omgevingstemperatuur tussen 5 °C en 40 °C ligt.

1. Zorg ervoor dat de accu droog is.
2. Bevestig de accu op de adapter. (Fig. 2)
3. Plaats de adapter in de acculader.
4. Zorg ervoor dat de groene oplaadled op de acculader gaat branden. Dit betekent dat de adapter en de accu correct zijn aangesloten.
5. Wanneer alle leds op de accu branden en de adapter 100% aangeeft, is de accu volledig opgeladen.
   De adapter toont de laadstatus in stappen van 1%. Kleine afwijkingen zijn mogelijk aan het begin van het laden.
6. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de kabel.
7. Verwijder de adapter uit de acculader.
8. Verwijder de accu uit de adapter.

De accu starten

- Zet de aan/uitschakelaar van de batterij in de stand AAN. Zie Productoverzicht op pagina 89. Wacht tot de groene led gaat branden.

Let op: De accu stopt automatisch als de accu niet wordt gebruikt.

Ledindicator van de accu

Het display toont de laadstatus en geeft aan of er problemen zijn met de accu.

Ledindicator Accustatus

Alle leds branden De accu is 80% - 100% opgela-den.

4 leds branden De accu is 60% - 80% opgela-den.

3 leds branden De accu is 40% - 60% opgela-den.

2 leds branden De accu is 20% - 40% opgela-den.

1 led brandt De accu is 0% - 20% opgela-den.

De schouderriem afstellen

1. Druk op de knop (A) en draai aan de schouderriem (B) om de schouderriem los te maken. (Fig. 3)
2. Bevestig de schouderriem in 1 van de 3 posities (C).
3. Draai de schouderriem om hem vast te zetten.

De accu aansluiten op het draagstel

WAARSCHUWING: Gebruik alleen originele accu's van Husqvarna.

1. Zorg ervoor dat de accu volledig is opgeladen.
2. Trek aan de vergrendelingshendels. Zie Productoverzicht op pagina 89.
3. Bevestig de accu aan de haken van het draagstel.
4. Druk op de vergrendelingshendels om de accu te vergrendelen.

De accu aansluiten op het draagbare product van Husqvarna

Let op: Als u het accessoire (A) gebruikt voor grastrimmers, bevestigt u het accessoire aan het draagstel voordat u de accu aansluit.(Fig. 4)

1. Sluit de accu aan op het draagbare product van Husqvarna. (Fig. 5)
2. Sluit de kabel aan op het draagstel.

De bescherming tegen takken aanbrengen

De bescherming tegen takken voorkomt ongelukken die kunnen gebeuren als er takken bekneld raken in de handgreep van de accu.

Probleemoplossing

Accu

Symptomen Oorzaak Oplossing
De fout-led op de accu knip-pert.	Temperatuurafwijking, de accu is te koud of te heet om te gebruiken.	Laat de accu afkoelen of breng deze naar binnen om warm te worden. Als de ac- cu de juiste temperatuur heeft, kan deze weer worden gebruikt. Gebruik de accu bij omgevingstemperaturen tussen -10°C (14°F) en 40°C (104°F).
	De accu is leeg. Laad de accu op.
De fout-led op de acculader gaat aan.	Het accucelverschil is te groot (1 V). Neem	contact op met uw dealer.
De accu start niet. De accuze	kering is doorgebrand. Vervang de zekering.	Zie De zekering vervangen op pagina 92.

De zekering vervangen

1. Controleer de zekering. Een doorgebrande zekering wordt aangegeven door een doorgebrande verbinding.

2. Zet de schakelaar in de stand OFF.

3. Verwijder het deksel (A) van de zekering. (Fig. 7)
4. Vervang de zekering (B).
5. Breng het deksel van de zekering aan.

Vervoer, opslag en verwerking

Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijke vereisten voor gevaarlijke goederen.
• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.
• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.
• Breng tape aan over de polen wanneer u de accu in een pakket plaatst. Plaats de accu strak in het pakket om schade en ongevallen te voorkomen.
• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.
• Plaats de accu in een droge, vorstvrije en schone ruimte met de juiste temperatuur.
• Sla de accu op bij temperaturen tussen 5 °C en 25 °C. Houd de accu uit direct zonlicht.
• Laad de accu op tussen de 30% en 50% voorafgaand aan langdurige opslag.

- Maak de accu schoon voordat u deze opslaat.

Accu, acculader en product afvoeren

Het onderstaande symbool betekent dat het product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Dit voorkomt vervuiling van het milieu en letsel bij personen.

Neem contact op met de lokale autoriteiten, het afvalverwerkingsbedrijf of uw dealer voor meer informatie.

Let op: Het symbool staat op het product of op de verpakking van het product.

Technische gegevens

Raadpleeg het productplaatje van de accu voor technische gegevens.

Goedgekeurde acculaders

Acculader 40-C750X
Ingangsspanning, V 100–240
Frequentie, Hz 50–60
Vermogen, W 750
