Produkto tipas	Įkraunama Li-Ion baterija
Prekės ženklas	Husqvarna
Modelis	BLi950X
Įkroviklio maitinimas	100-240 V AC, 50-60 Hz, 750 W (modelis 40-C750X)
Naudojimo temperatūra	-10 °C iki 40 °C
Įkrovimo temperatūra	5 °C iki 40 °C
Įkrovos indikatorius	5 LED ant baterijos, 1% rodmuo ant adapterio
Pagrindinės funkcijos	Maitinimo šaltinis Husqvarna gaminiams (žoliapjovėms, gyvatvorių žirklėms, pūstuvams), adapteris su ekranu, reguliuojamas peties diržas
Priežiūra ir valymas	Nuvalykite gnybtus švaria, sausa šluoste. Laikykite bateriją švarią ir sausą.
Saugumas	Skaitykite vadovą, naudokite tik patvirtintus Husqvarna įkroviklius, neišardykite, saugokite nuo vandens ir karščio, nenaudokite, jei pažeista
Atsarginės dalys ir remontas	Keičiamas saugiklis (tipas nenurodytas). Remontą atlieka tik įgaliotas pardavėjas.
Bendra informacija	Atitinka ES ir JK direktyvas. Neišmesti su buitinėmis atliekomis, perdirbti atliekų surinkimo vietoje.
Numatomas naudojimas	Tinkamų Husqvarna elektrinių gaminių maitinimas
Simboliai	Skaityti vadovą, perdirbimas, nemerkite į vandenį

Dažnai užduodami klausimai - BLi950X HUSQVARNA

Kaip įkrauti BLi950X bateriją?

Prijunkite bateriją prie adapterio, tada įdėkite adapterį į įkroviklį. Įsitikinkite, kad užsidegė žalia įkrovimo LED lemputė. Baterija visiškai įkrauta, kai visos LED lemputės dega ir adapteris rodo 100%. Naudokite tik patvirtintus Husqvarna įkroviklius.

Ką daryti, jei baterijos klaidos LED mirksi?

Klaidos LED mirksi dėl temperatūros nuokrypio (per šalta arba per karšta). Palikite bateriją atvėsti arba sušilti iki kambario temperatūros (nuo -10 °C iki 40 °C). Jei problema išlieka, baterija gali būti tuščia; įkraukite ją.

Kaip pakeisti baterijos saugiklį?

Perjunkite jungiklį į išjungimo padėtį. Nuimkite saugiklio dangtelį (A), pakeiskite perdegusį saugiklį (B) to paties tipo saugikliu, tada uždėkite dangtelį.

Kaip pritvirtinti bateriją prie diržų?

Nuimkite fiksavimo rankenas, uždėkite bateriją ant diržų kabliukų, tada pastumkite rankenas, kad užfiksuotumėte. Visada naudokite originalias Husqvarna baterijas.

Kokia rekomenduojama baterijos naudojimo temperatūra?

Naudokite bateriją, kai aplinkos temperatūra yra nuo -10 °C (14 °F) iki 40 °C (104 °F). Įkroviklį naudokite nuo 5 °C iki 40 °C.

Ar galiu naudoti ne Husqvarna įkroviklį?

Ne, naudokite tik patvirtintus Husqvarna baterijų įkroviklius. Baterijos yra programiškai užkoduotos, o nepatvirtinto įkroviklio naudojimas gali sugadinti bateriją arba sukelti sužalojimų.

Kaip ilgai laikyti bateriją?

Laikykite bateriją sausoje, švarioje ir nuo šalčio apsaugotoje vietoje, nuo 5 °C iki 25 °C temperatūroje. Prieš padėdami saugojimui, įkraukite ją nuo 30% iki 50%. Prieš laikydami nuvalykite ir venkite statinės elektros rizikos aplinkos.

Ką daryti, jei baterija nuteka?

Venkite sąlyčio su skysčiu. Jei pateko ant odos, nuplaukite dideliu kiekiu vandens ir muilu. Jei pateko į akis, plaukite vandeniu mažiausiai 15 minučių ir kreipkitės į gydytoją. Laikykite vaikams nepasiekiamoje vietoje.

Kaip valyti bateriją?

Laikykite bateriją švarią ir sausą. Jei gnybtai nešvarūs, nuvalykite juos švaria, sausa šluoste. Nenaudokite vandens ar cheminių medžiagų.

Kaip įjungti bateriją?

Paspauskite baterijos maitinimo jungiklį, kad įjungtumėte. Palaukite, kol užsidegs žalia LED lemputė. Baterija automatiškai išsijungia, kai nenaudojama.

NAUDOJIMO INSTRUKCIJA BLi950X HUSQVARNA

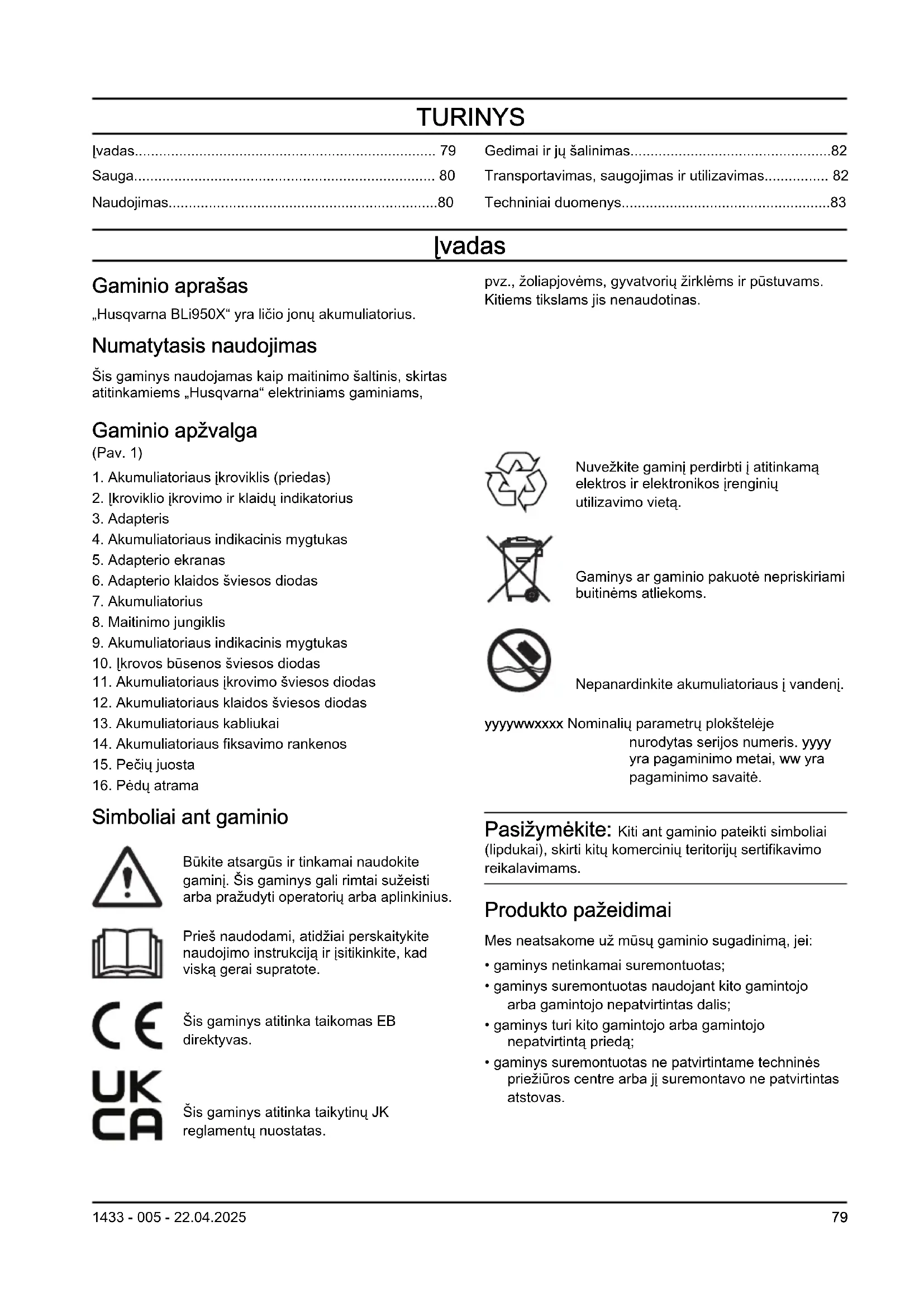

LT Operatoriaus vadovas 79-83

Gedimai ir jų šalinimas....82

Transportavimas, saugojimas ir utilizavimas.... 82

Techniniai duomenys....83

lvadas

Gaminio aprašas

„Husqvarna BLi950X“ yra ličio jonų akumuliatorius.

Numatytasis naudojimas

Šis gaminys naudojamas kaip maitinimo šaltinis, skirtas atitinkamiems „Husqvarna“ elektriniams gaminiams,

Gaminio apžvalga

(Pav. 1)

1. Akumuliatoriaus jkroviklis (priedas)
2. [kroviklio ikrovimo ir klaidu indikatorius
3. Adapteris
4. Akumuliatoriaus indikacinis mygtukas
5. Adapterio ekranas
6. Adapterio klaidos šviesos diodas
7. Akumuliatorius
8. Maitinimo jungiklis
9. Akumuliatoriaus indikacinis mygtukas
10. |krovos būsenos šviesos diodas
11. Akumuliatoriaus jkrovimo šviesos diodas
12. Akumuliatoriaus klaidos šviesos diodas
13. Akumuliatoriaus kabliukai
14. Akumuliatoriaus fiksavimo rankenos
15. Pečių juosta
16. Pèdu atrama

Simboliai ant gaminio

Būkite atsargūs ir tinkamai naudokite gaminį. Šis gaminys gali rimtai sužeisti arba pražudyti operatorių arba aplinkinius.

Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote.

Šis gaminys atitinka taikomas EB direktyvas.

Šis gaminys atitinka taikytinų JK reglamentų nuostatas.

pvz., žoliapjovėms, gyvatvorių žirklėms ir pūstuvams. Kitiems tikslams jis nenaudotinas.

Nuvežkite gamini perdirbti i atitinkamą elektros ir elektronikos jrenginių utilizavimo vietą.

Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms.

Nepanardinkite akumuliatoriaus i vandenj.

yyyywwxxxx Nominalių parametrų plokštelėje nurodytas serijos numeris. yyyy yra pagaminimo metai, ww yra pagaminimo savaitė.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams.

Produkto pažeidimai

Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas;
- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
- gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Svarbūs saugos nurodymai

PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikydami įspėjimų ir instrukcijų galite patirti elektros smūgį, sukelti gaisrą ir (arba) rimtai susižeisti.

Pasižymėkite: Išsaugokite visus įspėjimus ir instrukcijas.

• Naudokite tik Husqvarna patvirtintus akumuliatorių įkroviklius, kad įkrautumėte Husqvarna originalius akumuliatorius. Akumuliatoriai turi koduotą programinę įrangą.
• Kai būtinas adapteris, naudokite tik „Husqvarna BLiX“ tipo adapterį.

• [kraunamą „BLi950X“ akumuliatorių kaip maitinimo šaltinį naudokite tik su susijusiais „Husqvarna“ gaminiais. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.

• Nekelkite akumuliatoriaus ar adapterio už laido. Norėdami atjungti akumuliatoriaus ikroviklj nuo maitinimo lizdo, traukite už kištuko. Netraukite už elektros laido.

• Nebandykite akumuliatoriaus išmontuoti ar taisyti. Visus remonto darbus turi atlikti tik patvirtintas prekybos atstovas.
• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sukelti terminius ir (arba) cheminius nudegimus.
• Nelaikykite akumuliatoriaus aplinkoje, kurioje jis gali surūdyti.
• Nenaudokite pažeisto akumuliatoriaus ar akumuliatoriaus ikroviklio.
• Saugokite akumuliatorių nuo mechaninių smūgių.
• Neišimkite akumuliatoriaus iš pakuotės, kol jo nenaudosite.
• Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, nuplaukite sąlyčio vietą dideliu kiekiu vandens ir muilu ir kreipkitės pagalbos į medikus. Jei skysčio patektų į akis, jų netrinkite, tačiau mažiausiai 15 minučių skalaukite vandeniu ir kreipkitės į gydytoją.
• Saugokite akumuliatorių nuo vaikų.
• Akumuliatorių laikykite švarioje ir sausoje vietoje.
• Jeigu akumuliatorių gnybtai susitepa, nuvalykite juos švaria ir sausa šluoste.
• Akumuliatoriaus laidus laikykite toliau nuo vandens, alyvos ir aštrių kampų. Būkite atidūs, kad akumuliatoriaus laidai nesusisuktų ir jų neprispaustų durys, tvoros ar pan.
• Visiškai jkrauto akumuliatoriaus nelaikykite prijungto prie akumuliatoriaus jkroviklio.
• Nenaudodami akumuliatoriaus ar ji gabendami, išimkite akumuliatorių iš įrenginio.
• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, varžtų, juvelyrinių dirbinių.
• Nenaudokite laikymo diržų lipimo tikslais. Laikymo diržai nepatvirtinti naudoti lipimo tikslais. Netinkamai naudojant laikymo diržus, galima susižaloti.

Naudojimas

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas.

• Papildoma informacija apie gamini.
• Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norèdami pradèti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę i mobilųji įrenginį.
2. Užsiregistruokite „Husqvarna Connect“ programėlėje.
3. Norėdami prisijungti ir užregistruoti gaminį, vadovaukitės programėlėje Husqvarna Connect pateiktomis instrukcijomis.

Pasižymėkite: Programėlė Husqvarna Connect nėra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą.

Naudojimas

• Akumuliatorius turi būti įkrautas prieš pirmajį naudojimą. Visada naudokite „Husqvarna“ patvirtintus akumuliatorių įkroviklius.
• Akumuliatoriaus jkroviklj naudokite, tik kai aplinkos temperatūra yra nuo -10°C (14°F) iki 40°C (104°F).
• Akumuliatoriaus ikroviklj naudokite, tik kai aplinkos temperatūra yra nuo 5 °C (41 °F) iki 40 °C (104 °F).
• Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C (122 °F), jo nepavyks įkrauti.
• Paspauskite akumuliatoriaus indikatoriaus mygtuką, kad peržiūrėtumėte akumuliatoriaus įkrovos būseną.

Norėdami įkrauti akumuliatorių

Pasižymėkite: Jeigu naudojate įrenginį pirmą kartą, įkraukite akumuliatorių. Naujas akumuliatorius įkrautas tik 30 %.

PASTABA: Akumuliatorių jkraukite tik nuo 5 °C (41 °F) iki 40 °C (114 °F) aplinkos temperatūroje.

1. [sitikinkite, kad akumuliatorius sausas.
2. Prijunkite akumuliatorių prie adapterio. (Pav. 2)
3. Adapteri jstatykite i ikrovikli.
4. [sitikinkite, kad jjungtas žalias akumuliatorių ikroviklio LED. Tai reiškia, kad adapteris ir akumuliatorius tinkamai sujungti.
5. [sižiebus visiems akumuliatoriaus LED indikatoriams ir kai adapteris rodo 100 %, akumuliatorius yra visiškai jkrautas.
   Adapteris rodo ikrovos lygi 1 % padalomis. Pradedant krauti lygis gali būti rodomas su paklaida.
6. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už laido.
7. Išimkite adapteri iš akumuliatorių įkroviklio.
8. Atjunkite akumuliatorių nuo adapterio.

Norėdami paleisti akumuliatorių

- Paspauskite akumuliatoriaus maitinimo jungikli i padėtį ON (ijungta). Žr. Gaminio apžvalga psl. 79 Palaukite, kol ims šviesti žalias šviesos diodas.

Pasižymėkite: Kai akumuliatorius nenaudojamas, jis sustoja automatiškai.

Akumuliatoriaus LED indikatorius

Ekrane rodoma akumuliatoriaus jkrovos büsena ir galimos akumuliatoriaus problemos.

LED indikatorius Akumuliatoriaus būsena
Šviečia visi LED indikatoriai	Akumuliatorius įkrautas 80–100 %.
Šviečia 4 LED indikatoriai	Akumuliatorius įkrautas 60–80 %.
Šviečia 3 LED indikatoriai	Akumuliatorius įkrautas 40–60 %.
Šviečia 2 LED indikatoriai	Akumuliatorius įkrautas 20–40 %.
Šviečia 1 LED indikatoriai	Akumuliatorius įkrautas 0–20 %.

Pečių diržo reguliavimas

1. Paspauskite mygtuką (A) ir pasukite pečių diržą (B), kad jį atleistumėte. (Pav. 3)
2. Pritvirtinkite pečių diržą 1-oje iš 3 padėčių (C).
3. Pasukite pečių diržą, kad jį užfiksuotumėte.

Akumuliatoriaus pritvirtinimas prie laikymo diržų

PERSPĖJIMAS: Naudokite tik originalius „Husqvarna“ akumuliatorius.

1. Isitikinkite, kad akumuliatorius visiškai ikrautas.
2. Ištraukite fiksavimo rankenas. Žr. Gaminio apžvalga psl. 79.
3. Pritvirtinkite akumuliatorių prie laikymo diržų kabliukų.
4. Paspauskite fiksavimo rankenas, kad užfiksuotumėte akumuliatorių.

Akumuliatoriaus prijungimas prie „Husqvarna“ rankinio gaminio

Pasižymėkite: Jei naudojate žoliapjovių priedą (A), priedą prie laikymo diržų pritvirtinkite prieš prijungdami akumuliatorių. (Pav. 4)

1. Prijunkite akumuliatorių prie „Husqvarna“ rankinio gaminio. (Pav. 5)
2. Pritvirtinkite laidą prie laikymo diržų.

Apsaugos nuo šakų uždėjimas

- |statykite apsaugą nuo šakų (A) i rankeną. (Pav. 6)

Apsauga nuo šakų padeda apsisaugoti nuo nelaimingų atsitikimų, kurie gali įvykti šakoms įstrigus akumuliatoriaus rankenoje.

Gedimai ir jų šalinimas

Akumuliatorius

Požymiai Priežastis Sprendimas
Ant akumuliatoriaus mirksi klaidos LED indikatorius.	Temperatūros svyravimai, akumuliatorius yra per šaltas arba per karštas, kad gali-ma būtų jį naudoti.	Leiskite akumuliatoriui atvėsti arba nu-neškite jį i patalpą, kad įšiltų. Kai akumu-liatorius yra tinkamos temperatūros, jį ga-lima vėl naudoti. Akumuliatorių naudokite temperatūroje nuo -10°C (14°F) iki 40°C (104°F).
	Akumuliatorius išsekęs. Įkraukite akumuliatorių.
Ant akumuliatoriaus užside-ga klaidos LED indikatorius.	Pernelyg didelis akumuliatoriaus elemen-tų skirtumas (1 V).	Susisiekite su savo prekybos atstovu.
Akumuliatorius nepasilei-džia.	Perdegęs akumuliatoriaus saugiklis. Pakeiiskite saugiklj. Žr.Norėdami pakeisti saugiklj psl. 82.

Norėdami pakeisti saugiklj

1. Patikrinkite saugiklj. Perdegusi saugiklj galima nustatyti pagal apdegusia jungtj.

2. Nustatykite maitinimo jungikli i OFF (išjungta).

3. Nuimkite saugiklio gaubtą (A). (Pav. 7)

4. Pakeiskite saugiklj (B).

5. Uždėkite saugiklio gaubtą.

Transportavimas, saugojimas ir utilizavimas

Gabenimas ir laikymas

- Pateikiamam ličio jonų akumuliatoriui taikomos pavojingu krovinių gabenimo taisyklės.

- Laikykitės specialių komercinių krovinių gabenimui, įskaitant trečiųjų šalių ar tarpininko transporto priemonėmis, taikomų reikalavimų dėl pakavimo ir žymėjimo.

- Pasitarkite su pavojingų medžiagų gabenimo specialistu prieš siųsdami įrenginį. Laikykitės visų taikomų nacionalinių reikalavimų.

- Pakuodami akumuliatorių uždėkite juostą ant kontaktų. Tvirtai supakuokite akumuliatorių, kad išvengtumėte pažeidimų ir nelaimingų atsitikimų.

- Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statiniai krūviai. Nelaikykite akumuliatoriaus metalinėje dėžutėje.

- Laikykite akumuliatorių sausoje, neužšąlančioje ir švarioje vietoje, kurioje yra tinkama temperatūra.

- Akumuliatorių laikykite temperatūroje nuo 5 °C (41 °F) iki 25 °C (77 °F). Laikykite akumuliatorių atokiau nuo saulės šviesos.

- Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

- Prieš saugodami, išvalykite akumuliatorių.

Akumuliatoriaus, akumuliatorių įkroviklio ir įrenginio šalinimas

Tolesnis simbolis nurodo, kad jrenginys nepriskiriamas buitinėms atliekoms. Nuvežkite jį i elektros ir elektronikos jrenginių perdirbimo punktą. Taip saugosite nuo taršos aplinką ir žmones.

Daugiau informacijos kreipkitės i atsakingas vietos institucijas, buitinių atliekų priežiūros tarnybą ar prekybos atstovą.

Pasižymėkite: Simbolis, rodomas ar įrenginio arba įrenginio pakuotės.

Techniniai duomenys

Techninių duomenų ieškokite akumuliatoriaus nominalių parametru plokštelėje.

Patvirtinti akumuliatorių įkrovikliai

Akumuliatoriaus jkroviklis 40-C750X
lvado jtampa, V 100–240
Dažnis, Hz 50–60
Galia, W 750
