Ürün Tipi	Yüksek basınçlı kanal temizleyici (yüksek basınçlı yıkama makinesi)
Marka	Ridgid
Model	KJ-2200
Motor	Benzinli, 6,5 HP
Nominal Basınç	2200 PSI (150 bar)
Nominal Debi	2,4 GPM (9 l/dk)
Uygun Boru Çapı	1 1/4" - 6" (32 - 152 mm)
Ağırlık	30 kg (65 lbs)
Su Beslemesi	Soğuk su, maks. 60 °C
Çalışma Modu	Sürekli basınç veya darbe
Kontrol Pedalı	Dahildir (FV-1)
Pompa	Triplex pistonlu
Güvenlik Sistemi	Emniyet valfi, termal prob
Dahil Nozullar	Evet (çapa göre seçim)
Pompa Bakımı	Deterjan içermeyen SAE 30W yağı, her 500 saatte bir yağ değişimi
Şanzıman Bakımı	SAE 90W yağı (varsa)
Kış Depolama	RV tipi antifriz veya basınçlı hava
Garanti	Ömür Boyu Garanti

Sık sorulan sorular - KJ2200 RIDGID

KJ-2200 yüksek basınçlı kanal temizleyici nasıl çalıştırılır?

Çalıştırmadan önce, su giriş vanasının açık olduğundan ve darbe kolunun 'Basınç' konumunda olduğundan emin olun. Basıncı boşaltmak için kontrol pedalına basın, ardından motoru termik motor kılavuzuna göre çalıştırın. Makineyi kullanmadan önce motorun ısınmasını bekleyin.

KJ-2200 ile ulaşabileceğim maksimum basınç nedir?

Nominal basınç 2200 PSI (150 bar)'dir. Makineye zarar vermemek ve yaralanmayı önlemek için bu basıncı asla aşmayın.

KJ-2200 ile sıcak su kullanabilir miyim?

Evet, ancak su sıcaklığı 60 °C (140 °F)'yi geçmemelidir. Daha sıcak su, pompanın aşırı ısınma valfini açabilir ve sisteme zarar verebilir.

KJ-2200 nozulları nasıl temizlenir?

Verilen nozul temizleme aletini kullanın. Nozulu çıkarın, aleti her bir deliğe sokarak kalıntıları temizleyin. Delikleri genişletmemeye dikkat edin. Nozul hasarlıysa değiştirin.

Basınç yetersizse ne yapmalıyım?

Öncelikle su giriş vanasının tamamen açık olduğunu ve hortumun bükülmediğini kontrol edin. Nozulu çıkararak ve makineyi çalıştırarak sistemdeki havayı alın. Ayrıca su giriş filtresini ve nozul deliklerini temizleyin. Sorun devam ederse emniyet valfi ayarlarını kontrol edin.

KJ-2200 nasıl kışa hazırlanır?

İki yöntem: ya vanaları açıp sisteme basınçlı hava üfleyerek suyu boşaltın ya da RV tipi antifriz (etilen glikol içermeyen) kullanın. Asla etilen glikol bazlı antifriz kullanmayın.

Pompa için hangi tip yağ kullanılmalıdır?

Deterjan içermeyen SAE 30W tipi yağ kullanın. Her kullanımdan önce seviyeyi kontrol edin ve ilk 50 saatten sonra, ardından her 500 saatte bir yağı değiştirin.

KJ-2200 ile deterjan kullanabilir miyim?

Evet, yüksek basınçlı yıkama kiti ve ürün enjektörü ile. Sadece yüksek basınçlı yıkama makineleri için tasarlanmış yıkama ürünlerini kullanın. Asla yanıcı veya zehirli ürünleri püskürtmeyin.

Yüksek basınçlı hortum kazara borudan çıkarsa ne yapmalıyım?

Su akışını kesmek için kontrol pedalını hemen bırakın. Basınçlı hortum savrulabilir ve ciddi yaralanmalara neden olabilir. Hortumu en az bir metre borunun içine geri sokmadan tekrar çalıştırmayın.

KJ-2200 için yedek parçalar nerede bulunur?

Yerel Ridgid bayinizle iletişime geçin veya www.RIDGID.com veya www.RIDGID.eu sitelerini ziyaret edin. Ayrıca teknik servis ile [e-mail] adresinden veya ABD ve Kanada'da [phone] numaralı telefondan iletişime geçebilirsiniz.

KULLANIM KILAVUZU KJ2200 RIDGID

Bu makineyi kullanmadan önce Kullanıcı Kılavuzunu dikkatlice okuyun. Bu kılavuzun içeriğinin anlaşılmaması ve ona uyulmaması elektrik çarpması, yangın ve/veya ağır kişisel yaralanmalara yol açabilir.

KJ-2200/KJ-3100 Su Jetleri

Aşağıdaki Seri Numarasını kaydedin ve isim levhasındaki ürün seri numarasını muhafaza edin.
SeriNo.

içindekiler

Makine Seri Numarası için Kayıt Formu....429

Güvenlik Sembolleri....431

Genel Güvenlik Kuralları 431

Çalışma Alanı Güvenliği 431

Elektrik Güvenliği....431

Kişisel Güvenlik....431

Kullanım ve Bakım......432

Servis 432

Su Jeti Güvenlik Uyarıları 432

Açıklama, Teknik Özellikler ve Standart Ekipman....433

Açıklama 433

Özellikler 434

Simgeler 434

Standart Ekipman....434

Makine Montaji 434

Motor Yağı 434

Pompa/Vites Kutusu Yağı 434

KJ-2200 Taşıma Arabası 435

KJ-3100 Sap Tertibati 435

Çalışma Öncesi Kontrol....435

Makine ve Çalışma Alanının Hazırlanması....437

Su Kaynağı 438

Kanal Hazırlama....438

Hortum Hazirlama....439

JET HORTUMU SEÇME ÇİZELGESİ 440

JET NOZÜLÜ SEÇME ÇİZELGESİ 440

Kullanım Talimatları 441

Kanala Su Püskürtme 442

Darbe Modunu Kullanma 443

Su Jeti Makinesini Basınçlı Yıkayıcı Olarak Kullanma....444

Basınçlı Yıkayıcının Çalıştırılması....444

Deterjan Enjektörü....445

Bakım Talimatları 445

Temizleme 445

Motor 445

Pompa Yağlama....445

Vites Kutusu Yağlama....445

Pompayı Soğuk Havada Saklamak için Hazırlama 445

Aksesuarlar 446

Makinenin Saklanması 447

Bakım ve Onarım......447

* Orijinal kılavuzun çevirisidir

Güvenlik Sembolleri

Bu kullanıcı kılavuzunda ve ürün üzerinde güvenlik sembolleri ve uyarı kelimeleri önemli güvenlik bilgilerini bildirmek için kullanılmıştır. Bu kısım, bu uyarı kelimelerinin ve sembollerin daha iyi anlaşılması için sunulmuştur.

Bu güvenlik uyarı sembolüdür. Sizi potansiyel kişisel yaralanma tehlikesine karşı uyarmak için kullanılır. Muhtemel yaralanma veya ölümden sakınmak için bu sembolü izleyen tüm güvenlik mesajlarına uyun.

TEHLIKE

TEHLIKE sakınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak tehlikeli bir durumu gösterir.

UYARI

UYARI sakınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanabilecek tehlikeli bir durumu gösterir.

D IKKAT

DİKKAT sakınılmadığı takdirde küçük veya orta derece yaralanmaya yol açabilecek tehlikeli bir durumu gösterir.

BILDIRIM

BİLDİRİM eşyanın korunmasıyla ilgili bilgileri gösterir.

Bu sembol yaralanma riskini azaltmak için ekipmanı kullanmadan önce kullanıcı kılavuzunun dikkatlice okunması gerektiği anlamına gelir. Kullanıcı kılavuzu ekipmanın güvenli ve düzgün kullanımına dair önemli bilgiler içerir.

Bu sembol göz yaralanması riskini azaltmak için ekipmanı taşırken veya kullanırken daima yan korumaları olan güvenlik göz- lükleri veya koruyucu gözlüklerin takılması gerektiğini gösterir.

Bu sembol vücut parçalarına yöneltilen, cilt delinmesi ve enjeksiyon yaralanmalarına neden olan yüksek basınçlı su riskinin olduğunu belirtir.

Bu sembol jet hortumunun darbe veya enjeksiyon yaralanmalarına neden olan jet hortumunun çarpma riskinin olduğunu belirtir.

Bu sembol bulantı, bayılma veya ölüme neden olan karbon monoksit solunması riskinin olduğunu belirtir.

Bu sembol, yanıklara ve diğer yaralanmalara neden olan, benzin veya başka kaynaklardan kaynaklanan yangın ve patlama riskinin olduğunu belirtir.

Genel Güvenlik Kuralları

⚠ UYARI

Tüm talimatlarını okuyun ve kavrayın. Aşağıda listelenen talimatların tümüne uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanmalara yol açabilir.

BU TALİMATLARI SAKLAYIN!

Çalışma Alanı Güvenliği

• Çalışma alanının temiz ve iyi aydınlatılmış olmasını sağlayın. Dağınık tezgahlar ve karanlık alanlar kazalara yol açabilir.
• Elektrikli aletleri alev alabilen sıvıların, gazların ya da tozların olduğu patlayıcı atmosferlerde kullanmayın. Elektrikli aletler toz ya da gazları tutuşturabilecek kıvılcımlar üretebilirler.
• Elektrikli bir makineyi kullanırken, yakında bulunan kişileri, çocukları ve ziyaretçileri uzakta tutun. Dikkatinizi dağıtan şeyler kontrolü kaybetmenize sebep olabilir.

Elektrik Güvenliği

- Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmış yüzeylere temas etmekten kaçının. Vücudunuzun topraklanması durumunda elektrik çarpma riski artar.

Kişisel Güvenlik

• Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet kullanırken sağduyunuzu kullanın. Yorgunken ya da uyusturucu, alkol veya ilaçların etki-sindeyken makine kullanmayın. Elektrikli aletlerin kullanımı sırasında bir anlık dikkatsizlik ağır kişisel yaralanmalara yol açabilir.
• Uygun giyinin. Bol giysiler giymeyin ve takı takmayın. Buna uzun saçda dahildir. Saçınızı, giysilerinizi ve eldivenlerinizi hareket eden parçalardan uzak tutun. Bol giysiler, takılar ya da uzun saçlar hareket eden parçalar tarafından kapılabilir.
• Aşırı zorlamadan kullanın. Her seferinde uygun düzeyde ve dengede kullanın. Uygun düzey ve denge, beklenmeyen durumlarda aletin daha iyi kontrol edilebilmesini sağlar.
• Emniyet ekipmanı kullanın. Daima koruyucu gözlük takın. Yaralanmaları azaltmak için uygun durum-

larda toz maskesi, kaymayan güvenlik ayakkabıları, kask ve kulak korumaları kullanılmalıdır.

Kullanım ve Bakım

• Makineyi zorlamayın. Yapacağınız işe uygun makine kullanım. Doğru makine işinizi uygun tasarlandığı oranda iyi ve güvenli şekilde yapar.
• Elektrikli aleti eğer anahtarı AÇIP KAPATMIYORSA kullanmayın. Anahtar ile kontrol edilemeyen aletler tehlikelidir ve tamir edilmelidir.
• Kullanılmayan makineleri, çocukların ve diğer eğitimsiz kişilerin ulaşamayacağı yerde saklayın. Aletler eğitimsiz kullanıcıların ellerinde tehlikelidir.
• Makinelere özenle bakım yapın. Kesme makinelirini keskin ve temiz tutun. Uygun şekilde bakımı yapılmış keskin uçlu aletlerin takılıp kalma olasılığı düşüktür ve kontrolleri daha kolaydır.
• Yanlış hizalanmış ya da yanlış bağlanmış hareketli parçaları, arızalı parçaları ve aletin çalışmasını etkileyebilecek diğer durumları kontrol edin. Hasar görmüşse, kullanmadan önce alete bakım yaptınn. Birçok kaza bakımsız aletlerden kaynaklanır.
• Sadece, modelinizin üreticisi tarafından makineniz için tavsiye edilen aksesuarları kullanın. Aletinize uygun bir aksesuarın, başka bir alet ile kullanılması tehlikeli olabilir.

Servis

• Makine bakımı, sadece yetkili tamir personeli tarafından yapılmalıdır. Ehliyetsiz tamir personelince yapılan servis veya bakım yaralanma riskine neden olabilir.
• Makine bakımı yaparken, sadece aynı yedek parçaları kullanın. Bu kılavuzun Bakım kısmındaki talimatlara uyun. Onaylanmamış parçaların kullanımı veya Bakım Talimatlarına uyulmaması elektrik çarpması veya yaralanma riskleri oluşturabilir.

Su Jeti Güvenlik Uyarıları

⚠ UYARI

Bu bölüm makineye özel önemli güvenlik bilgileri içerir.

Elektrik çarpması veya diğer ciddi yaralanma risklerini azaltmak için bu Kanal Temizleme Makinesini kullanmadan önce bu önlemleri dikkatlice okuyun.

TÜM UYARI VE TALİMATLARI GELECEKTE BAŞVURMAK ÜZERE SAKLAYIN!

Operatörün kullanması için bu kılavuzu makinenin yanında bulundurun.

• Jeti, hortum ucu kanalın dışında olacak şekilde asla çalıştırmayın. Hortum, şiddetli yaralanmalara neden olacak biçimde çarpabilir ve püsküren sıvı cilde nüfuz edebilir ve ciddi yaralanmaya neden olabilir.
• Yüksek basınlı su cildin altına enjekte edilebilir ve amputasyon dahil ciddi yaralanmalarla sonuçlanabilir. İnsanlara veya hayvanlara doğrudan püskürtme gerçekleştirmeyin.
• Jeti, basınç değerinin üzerinde veya 140°F/60°C'de (giriş suyu sıcaklığı) çalıştırmayın. Bu, yanık dahil yaralanma ve jetin zarar görme riskini artırır.
• Su püskürtme işlemini ve emme supabını sadece bir kişi kontrol etmelidir. Daima emme supabını kullanın. Jet hortumu kanaldan çıkarsa, operatör çarpıcı ve yüksek basınçlı enjeksiyon yaralanmalarına neden olan jet hortumu çarpması riskini azaltmak için su akışını kesebilmelidir.
• Kanal temizleme makinesi ile işlem yaparken ve kullanırken her zaman uygun kişisel koruyucu ekipman kullanın. Tesisat boruları zehirli, bulaşıcı, yanıklara ve diğer sorunlara yol açabilen kimyasallar, bakteriler ve diğer maddeler içerebilir. Uygun kişisel koruyucu ekipmanlar her zaman güvenlik gözlükleri ve eldivenleri içerir ve lateks veya lastik eldivenler, yüz koruyucular, koruyucu gözlükler, koruyucu el-biseler, solunum cihazları ve çelik uçlu ayakkabılar içerebilir.
• İyi hijyen koşullarını sağlayın. Kanal temizleme ekipmanını kullandıktan sonra ellerinizi ve vü-cudunuzun kanal içindeki maddelere maruz ka-lan bölgelerini yıkamak için sıcak ve sabunlu su kullanın. Kanal temizleme ekipmanını kullanırken herhangi bir şey yemeyin veya sigara içmeyin. Bu sayede zehirli veya bulaşıcı malzemelerle bulaşmanın önüne geçilir.
• Toksik veya yanabilen sıvıları püskürtmeyin. Bu yanık, yangın, patlama veya diğer yaralanma risklerini azaltır.
• Benzin ve buharları yüksek derecede yanıcıdır ve patlayıcıdır. Benzin kullanılırken, yanık, patlama ve ciddi yaralanma riskini azaltma önlemleri için motor kılavuzuna bakın.
• Motorlar, renksiz, kokusuz zehirli bir gaz olan karbon monoksit üretir. Karbon monoksit solumak bulantıya, bayılmaya veya ölüme neden olabilir. Kapılar ve pencereler açık olsa bile, motoru kapalı bir alanda çalıştırmayın. Yalnızca dışarıda çalıştırın.
• Sıcak yüzeyler yanıklara ve yangına neden olabilir. Organlarını ve yanabilir malzemeyi sıcak yüzeylerden uzak tutun.

- Çalıştırmadan önce bu kılavuzu, motor kılavuzunu ve bu cihazla kullanılan tüm donanımlara dair uyarıları ve talimatları okuyun. Talimatların tümüne uyulmaması maddi hasara ve/veya ciddi kişisel yaralanmalara yol açabilir.

Gerektiğinde, AT uyumluluk beyanı (890-011-320.10) ayrı bir kitapçık olarak, bu kılavuzun yanında yer alır.

Bu RIDGID ^® ürünü ile ilgili sorularınız için:

- Bulunduğunuz bölgedeki RIDGID bayisi ile iletişim kurun.

– Yerel RIDGID irtibat noktasının iletişim bilgilerine erişmek için www.RIDGID.com veya www.RIDGID.eu adresini ziyaret edin.

– RIDGID Teknik Servis Departmanı ile iletişim kurmak için [e-mail] adresine yazın veya ABD ve Kanada'da [phone] numaralı telefonu arayın.

Açıklama, Teknik Özellikler ve Standart Ekipman

Açıklama

RIDGID® Motorlu Su Jetleri, kanallardan gres, çamur, tortu ve kökleri temizlemek için suyun basıncı ve akışının kombinasyonundan faydalanarak tasarlanmış yüksek basınçlı su jetleridir. Yüksek derecede esnek ve hafif bir hortum jet nozülündeki ters jetler ile boruya doğrultusunda itilir ve geriye doğru çekilmeye başlandığında borudaki birikintileri yıkayarak uzaklaştırır. Darbe aktivasyonu ile birlikte, zor dirseklerden döner ve kıvrımlarda daha kolay çalışılır. Tüm makineler üçlü dalgıç pompasını çalıştırmak için benzin motoru ile donatılmıştır.

Şekil 1 – KJ-2200 Su Jeti

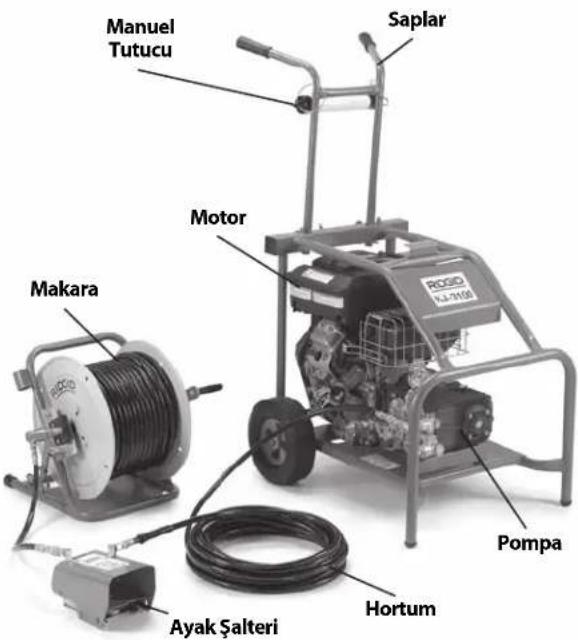

Şekil 2 – KJ-3100 Su Püskürtme Jeti

Şekil 3 – Makine Seri Numarası

Makine seri numarası çerçevenin yan tarafından bulunur. Son dört hane üretim ayını ve yılınlı gösterir. (08 = ay, 10 = yıl).

Özellikler

Jet Modeli	Motor H.P.	Basınç PSI / bar
KJ-2200	6.5 / 6,5	2200 / 150
KJ-3100	16	3000 / 205
Akış Hızı GPM / litre	Kanal Boru Kapasitesi inç / mm	Ağırlık (Hortum Makarası olmadan) lbs / kg
2.4 / 9	1^1/_4 - 6/32 - 152	65 / 30
5.5 / 20	2 - 10 / 50 - 250	262 / 119

Simgeler

Basınç Modu

Darbe Modu

Standart Ekipman

Tüm Jetler şunlara sahiptir

• Uygun Jet Nozülleri
- Nozül Yıkama Aleti

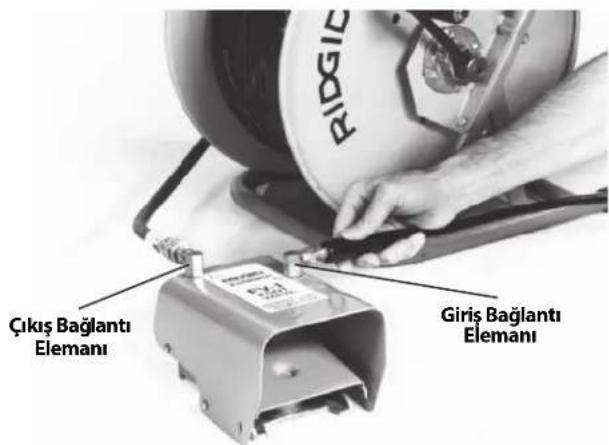

• FV-1 Emme Supabı
• Motor Kullanma Kilavuzu

Her bir katalog numarası ile sunulan spesifik donanımlar için RIDGID kataloğuna bakın.

BİLDİRİM Bu makine kanalları temizlemek için yapılmıştır. Doğru şekilde kullanılırsa iyi durumda olan ve doğru şekilde tasarlanmış, üretilmiş ve bakımı yapılmış bir kanala hasar vermez. Kanal kötü durumdaysa veya doğru şekilde tasarlanmamış, üretilmemiş veya bakımı yapılmamışsa kanal temizleme işlemi etkin olmayabi-

lir veya kanalda hasara neden olabilir. Temizlemeden önce bir kanalın durumunu belirlemenin en iyi yolu, bir kamerayla ön inceleme yapmaktır. Bu su jetinin yanlış kullanılması, su jetine ve kanala hasar verebilir. Bu ma-kine tüm tıkanıklıkları temizlemeyebilir.

Makine Montaji

⚠ UYARI

Kullanım sırasında ciddi yaralanmaları ve makine hasarını önlemek için, düzgün montaj açısından şu prosedürleri takip edin.

Motor Yağı

BİLDİRİM Jet, motorda yağ olmadan gönderilir. Motorun yağsız çalıştırılması motor arızasına neden olacaktır. Çalıştırmadan önce yağ ekleyin. Yağ ekleme ve yağ seçimine dair spesifik bilgiler için sunulan motor kullanma kılavuzuna bakın.

Pompa/Vites Kutusu Yağı

Pompa: Pompanın üst kısmındaki tıpayı değiştirin ve ölçme çubuğu/havalandırma kapağı ile değiştirin. Jeti tıpa yerine takılıyken çalıştırmak pompa contalarına zarar verebilir. Yağ seviyesini Bakım Talimatı kısmına göre kontrol edin.

Vites Kutusu (Yalnız KJ-3100): Pompanın üst kısmındaki tıpayı ve ölçme çubuğu/havalandırma kapağı ile değiştirin. Jeti tıpa yerine takılıyken çalıştırmak vites kutusu contalarına zarar verebilir. Yağlayıcı seviyesini Bakım Talimatı kısmına göre kontrol edin.

Şekil 4 - KJ-2200 Ünitesi

KJ-2200 Taşıma Arabası

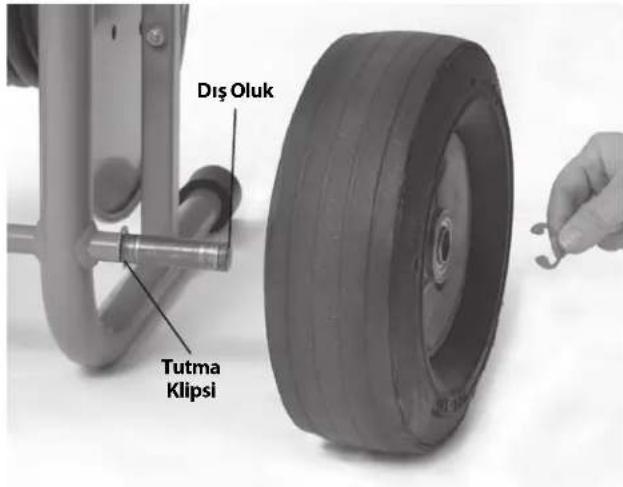

1. Dingil uçlarının her birindeki iç yive tutucu klipsini takın. (Bkz. Şekil 4.)
2. Dingil uçlarının her biri üzerine bir tekerlek geçirin.
3. Tekerleği tutmak için dingil uçlarının her birindeki dış yive tutucu klipsini takın.
4. Sapı çerçeveye takmak için sağlanan taşıma somunlarını ve kelebek somunlarını kullanın.
5. Motor/pompa aksamını, taşıma arabasının üst kısmındaki pimlerle baz plakasındaki deliklere hizalayarak, taşıma arabasına kadar kaldırın. Motoru/pompayı tutmak için taşıma arabasındaki mandalları kullanın. Aksamın güvenli şekilde bağlandığından emin olun.

KJ-3100 Sap Tertibati

1. Sapi, çerçevenin arka çapraz çubuğundaki iki deliğe takın. (Bkz. Şekil 5.)
2. Sapın dışarı çıkmasını önlemek için sapın alt kısmındaki iki delikten bir saç tokası geçirin.
3. T düğmelerini arka çapraz çubuğa vidalayın. Sapları istenildiği şekilde ayarlayın ve sapı sabitlemek için düğmeleri sıkın.

Şekil 5 – KJ-3100 Sap Ünitesi

Çalışma Öncesi Kontrol

⚠ UYARI

Her kullanımdan önce yüksek basınçlı sudan ve diğer sebeplerden kaynaklanabilecek ciddi yaralanma riskini azaltmak ve jetin zarar görmesini önlemek için su jetinizi inceleyin ve her türlü sorunu giderin.

Donanımdaki kimyasal maddeler ve bakterilere karşı koruma için jetinizi incelerken her zaman güvenlik gözlükleri, eldivenler ve diğer uygun koruma ekipmanı kullanın.

1. Motor şalterinin/anahtarının Kapalı konumda olduğundan emin olun.
2. Tutma yerleri ve kumandalar dahil ekipman üzerindeki her türlü yağ, gres ve kiri giderin. Bu, incelemeyi kolaylaştırır ve makinenin veya kontrolün elinizden kaymasını önlemeye yardımcı olur.
3. Su jetini ve aksesuarları aşağıdakiles açısından inceleyin:
4. Doğru montaj ve eksiksiz olma.
5. Kırık, aşınmış, eksik, yanlış hizalı, yapılan veya gevşek parçalar:
6. Uyarı etiketlerinin varlığı ve okunabilirliği. (Bkz. Şekil 6.)
7. Güvenli ve normal çalışmayı etkileyebilecek başka her türlü durum.

Bir sorunla karşılaşmanız durumunda, sorun giderilene kadar su jetini kullanmayın.

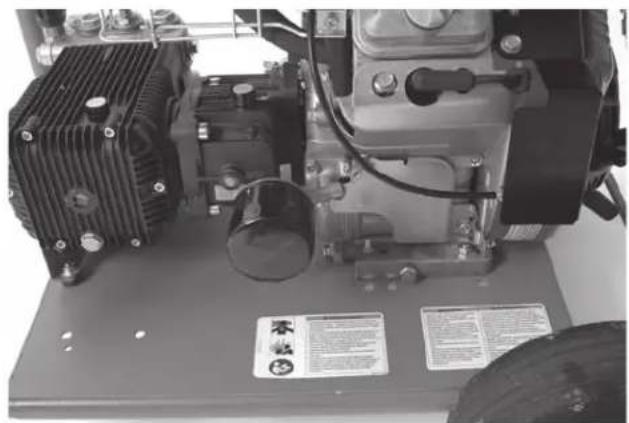

Şekil 6A – KJ-2200 Uyarı Etiketleri

Şekil 6B – KJ-2200 Uyarı Etiketleri

Şekil 6C – KJ-3100 Uyarı Etiketleri

Şekil 6D – KJ-3100 Uyarı Etiketleri

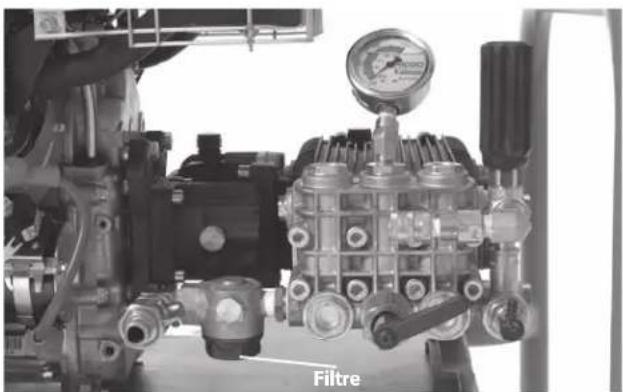

1. Su giriş filtresi/filtre pulunu temizleyin. Temizlik için giriş filtresinin alt kısmındaki kapağın vidasını sökün. Kir ve birikintiler pompaya su akışını kısıtlayabilir ve performans sorunlarına neden olabilir.

1. Herhangi bir hasar veya engellenme açısından jet nozül deliklerini inceleyin. Tıkanıklıklar bir nozül temizleme aleti ile temizlenebilir. Temizlerken nozül orifislerini genişletmemeye dikkat edin. Hasarlı nozüller veya genişlemiş delikler sahip nozüller jet performansını düşürebilir ve bunların değiştirilmesi gereklidir.
2. Hortumları, konektörleri ve bağlantı elemanlarını aşınma ve hasar açısından inceleyin. Hortumun dış kılıfı boyunca herhangi bir bükülme, çatlak, kırılma veya aşınma varsa, hortumu kullanmayın. Hasarlı hortumlar yüksek basınçlı suyu fiskırtabilir veya sızdırabilir ve ciddi yaralanmalara neden olabilir. Yedek hortumlar ve bağlantı elemanları jet basıncında veya ondan daha yüksek bir değerde olmalıdır.
3. Motoru, motor kullanma kılavuzuna göre inceleyin ve bakım yapın.
4. Motor yakıt seviyesini kontrol edin. KJ-3100 için, motor makara mandalını ayırın ve hortum makarasını motor gaz kapağına erişim sağlaması için çerçeveye yerleşene kadar ileriye doğru döndürün Şekil 8. Gerekirse, kurşunsuz benzin ekleyin. Ayrıntılar için motor kullanma kılavuzuna bakın. Benzinle çalışırken dikkatli olun. Yeniden benzin doldurma işlemini iyi havalandırılmış bir yerde yapın. Depoyu aşırı doldurmayın ve yakıtı dışarı taşirmayın. Depo kapağının güvenli şekilde kapatıldığından emin olun.

Şekil 8 – KJ-3100 Yakıt Deposu Erişimi

1. Pompadaki ve vites kutusundaki (varsa) yağ seviyesini kontrol edin ve gerekirse yağ ekleyin (bkz. Bakım Talimatları kısmı).

Makine ve Çalışma Alanının Hazırlanması

⚠️ UYARI

Donanımdaki kimyasal maddeler ve bakterilere karşı koruma için jetinizi hazırlarken her zaman güvenlik gözlükleri, eldivenler ve diğer uygun koruma ekipmanlarını kullanın. Lastik tabanlı kaymaz ayakkabılar ıslak yüzeylerde kaymanın önlenmesine yardımcı olacaktır.

Motorlar, renksiz, kokusuz zehirli bir gaz olan karbon monoksit üretir. Karbon monoksit solumak bulantıya, bayılmaya veya ölüme neden olabilir. Kapılar ve pencereler açık olsa bile, motoru kapalı bir alanda çalıştırmayın. Yalnızca dışarıda çalıştırın.

Yüksek basınçlı su, kimyasal yanıklar, enfeksiyonlar, karbon monoksit ve diğer sebeplerden kaynaklanabilecek yaralanma riskini azaltmak ve jetin hasar görmesini önlemek için jeti ve çalışma alanını bu prosedürlere göre hazırlayın.

1. Çalışma alanını aşağıdakiler açısından kontrol edin:

2. Yeterli ışıklandırma.

3. Yanabilir sıvılar, alev alabilir buhar veya tozlar. Alanda böyle bir kaynak olması durumunda tanımlayıp düzeltene kadar çalışma yapmayın. Jet patlamaya karşı korumalı olmayıp kıvılcım oluşturabilir.
4. Operatör ve makine için açık, düz, sabit, sağlam ve kuru bir zemin. Gerekiyorsa çalışmaalanındaki suyu temizleyin. Ahşap veya diğer kaplama malzemelerin kenara koyulması gerekebilir.
5. İyi havalandırılmış bir açık hava alanındaki jet konumu. Kapılar ve pencereler açık olsa bile jeti iç ortamlara koymayın. Jet, kullanıldığı noktadan uzağa konumlandırılabilir.
6. Uygun su kaynağı.

7. Konumu hazırlamak üzere jeti aktarmak için yolu temizleyin.

8. Temizlenecek kanalı inceleyin. Mümkünse, kanala erişim noktasını/noktalarını, kanalın uzunluğunu/uzunluklarını, tanklara ve ana hatlara mesafeyi, engelin doğasını, kanal temizleme kimyasallarının veya diğer kimyasalların var olup olmadığını, vs. belirleyin. Kanalda kimyasallar varsa, bu kimyasallarla çalışmak için gereken spesifik güvenlik önlemlerini anlamak önemlidir. Gerekli bilgiler için kimyasalın imalatçısıyla irtibata geçin.

Gerekirse kanala ulaşmak için armatürleri (klozet, vs) çıkartın. Hortumu sabit donatılara beslemeyin. Bu hortuma ve sabit donatılara zarar verebilir.

1. Yapacağınız işe uygun ekipman seçin. Bu jetlere dair bilgiler için Teknik Özellikler kısmına bakın. Diğer uygulamalara yönelik kanal temizleme makineleri ve jetler, RIDGID Kataloğundan veya çevrimiçi olarak www.RIDGID.com veya www.RIDGID.eu adresinden bulabilirsiniz.
2. Tüm ekipmanı düzgün şekilde kontrol ettiğinizden emin olun.
3. Çalışma alanını kontrol edin ve gerekiyorsa izleyenleri uzakta tutmak için bariyer(ler) yerleştirin. Çalışmayı izleyenler, operatörün dikkatini dağıtabilir. Trafige yakın çalışıyorsanız sürücüleri uyarmak için koniler veya başka bariyerler yerleştirin.
4. Gerekiyorsa çalışma alanına koruyucu kapaklar yerleştirin. Kanal temizleme işlemi pis olabilir.
5. Jeti, temiz yol boyunca açık havada iyi havalandılan çalışma alanına götürün. Makinenin kaldırılması gerekirse, uygun kaldırma tekniklerini kullanın. Ekipmanı yukarı ve aşağıya hareket ettirirken özen gösterin ve olası kayma tehlikelerinin farkında olun. Kaymaları önlemeye yardımcı olması için uygun ayakkabılar giyin.

Su Kaynağı

Jet için yeterli su akışı olduğunu onaylayın. Su kaynağından jete bir hortum kullanın. Mümkün olan en geniş çaplı, en kısa uzunluğa sahip hortumu kullanın. Önerilen boyut ^3/4 " / 19 mm İ.Ç."li bir hortumdur. Tüm yerel yasalara ve talimatnamelere uyacak şekilde, uygun bir geri akış önleme cihazının kullanılması gereklidir. Kaynakta suyu açın ve temiz beş galonluk bir kovayı doldurmak için gereken süreyi ölçün. Jetlerin her biri için maksimum kova dolum süreleri için aşağıdaki tabloya bakın.

Jet DeğerGPM / litre	Maksimum5 Galon / 18,9 litreKova Dolum Süresi
KJ-2200 2.4 / 9 125 saniye
KJ-3100 5.5 / 20 55 saniye

Yetersiz su akışı, jetin basınç değerine ulaşmasını önler ve pompaya zarar verebilir. Kovadaki suda kir ve birikinti olup olmadığını inceleyin. Sudaki kir ve birikintiler aşırı pompa aşınmasına neden olabilir, jet filtre nozüllerini tıkayabilir ve performansı düşürebilir. Gölet, göl veya kirli olabilecek diğer kaynaklardan gelen suyu kullanmayın.

Yetersiz su akışı olması durumunda, olası çözümler arasında jete birden çok kaynak hortumunun bağlanması sağlamak için bağlantı elemanlarını kullanmak veya bir deponun kullanılması bulunmaktadır.

Bir depo kullanıldığında, Şekil 9'da gösterildiği gibi su jeti girişine tam portlu supaplı bir t borusu ekleyin. T borusunun çıkışındaki supaba 6 fit / 1,8 m'den daha uzun olmayan 34 " / 19 mm hortum bağlayın ve su kaynağı- ni t borusunun çalışma noktasına bağlayın. Ya hortum ucunu depoya yerleştirin ya da depo çıkışına bağlayın. Depo hortumunun tüm uzunluğu jet su girişinden 5" / 12,7 cm'den daha yukarıda olmamalıdır, aksi halde jet depodan su çekmeyecektir.

Şekil 9 – Bir Depo Kullanıldığı Zaman Su Kaynağı Bağlan- tıları

Jeti çalıştırmadan önce depoyu doldurun. Jeti çalıştırırken, depo supabını kapatın. Jet çalıştırıldığında, depo supabını açın. Depo su seviyesini izleyin ve gerekirse, depoyu yeniden doldurmak için püskürtmeyi durdurun. Su seviyesinin hortum ucunun altına düşmesine izin vermeyin.

Daha iyi temizlik için sıcak su kullanılabilir. 140°F / 60°C'den daha sıcak su kullanmayın, bu açmak için pompanın termik aşırı yüklenmesine neden olabilir. Sıcakı kullanırken, yanık riskini azaltmak için uygun kişisel koruma ekipmanı kullanın.

Soğuk havada kullanırken, suyun pompada donmasını önlemek için önlemler alın. Bunu yapmak pompaya zarar verebilir.

Jetteki giriş kaynak supabının kapalı olduğundan emin olun ve kaynak hortumunu jete bağlayın.

Kanal Hazırlama

Bir bakım deligiyle, fırtına ızgarasıyla veya başka geniş erişimli bir elemanla çalışılıyorsa, kanal açıklığından çalıştırmama noktasına jet hortumu için bir rehber oluşturmak için boru ve bağlantı elemanlarını kullanın. Bu, jet hortumunun erişim noktasının çevresine çarpmasını önler ve hortumu hasardan korur.

Şekil 10 – Kanal girişini çalışma noktasına Uzatma

Hortum Hazırlama

Jet hortumlarını yönlendirirken dikkatli olun. Hortumları sert yüzeyler, keskin kenarlar, çapraz hortumlar, vs. boyunca yönlendirmek, hortum özellikle darbe modunda kullanıldığında hortum kılıfına zarar verebilir. Jet hortumunu makarada tutmak, hortum hasarını en aza indirmeye yardımcı olur.

1. Temizlenen kanal için uygun jet hortum boyutunu seçin. Kanal temizliği için iki jet hortumunun birlikte bağlanması genellikle önerilmez. İki hortum arasındaki bağlantı daha az esnektir ve bağlantı elemanları arasında geçişi önleyebilir. Bkz. Jet Hortumu Seçme Çizelgesi.
2. Gerekli olduğunda, hortum makarasını motor/pompa ünitesinden ayırın. Hortum makarasını kanal açıklığının 3 fit / 90 cm dahilinde bulundurun. Hortum hasarını önlemek için kanalın dışında aşırı miktarda hortum olmasına izin vermeyin. Hortum makarası kanal açıklığının 3 fit / 90 cm dahilinde yerleştirilemezse, kanal açıklığını benzer boyutlu boru ve bağlantı elemanları ile tekrar uzatın.
3. Jetten gelen hortumu emme supabının GİRİŞ bağlantı elemanına yönlendirin. Bağlantıyı yalıtmak için PTFE bant kullanın. Emme supabını erişilebilecek şekilde konumlandırın. Jet hortumunu ve emme supabını kontrol edebiliyor olmanız gerekir.
4. Makaradan gelen hortumu emme supabının ÇIKİŞ bağlantı elemanına bağlayın.

Şekil 11 – Emme Supabı Bağlantısı

1. Çekildiği zaman, nozülün kanal açıklığına ne zaman yaklaştığını belirtmek için jet hortumunu ucuna yakın bir yerinden işaretleyin. Bu, nozülün kanaldan çıkmasını ve etrafa çarpmasını önlemeye yardımcı olacaktır. Mesafe, kanalın yapılandırmasına bağlıdır, ama en azından 4' / 1,2 m olmalıdır.

2. Nozülü jet hortumunun ucundan sökün ve jet hortumunun ucunu kanala yerleştirin. Havayı ve herhangi bir birikintiyi jetten ve hortumdan boşaltmak için giriş kaynak supabını açın. En azından 2 dakika boyunca suyun akmasına izin verin.

3. Giriş kaynak supabını kapatın.

4. Bir nozülü seçin. Özellikle kullanılmakta olan jet için boyutlandırılmış nozülleri kullanın. Yanlış nozüllerin kullanılması düşük performansa neden olabilir (düşük işletim basıncı veya düşük akış) veya aşırı yüksek basınçlarda jete zarar verebilir. Nozül orifislerinin temiz ve açık olduğundan emin olun. Bkz. Jet Nozül Seçme Çizelgesi.

6" / 152 mm'den daha büyük ve 9" / 229 mm'ye kadar kanallar için RR3000 nozül kullanılıyorsa, uzatma kullanılmalıdır. 6" / 152 mm ve daha küçük kanallar için, uzatma gerekli değildir. Gerekirse, RR3000 uzatmasını sıkıcı el ile sıkın, aşırı sıkmayın. RR3000 nozülünün 6" / 152 mm - 9" / 229 mm arasında bir hatta uzatmasız kullanılması veya 9" / 229 mm'den daha büyük hatlarda kullanılması, nozülün kanalda yön değiştirmesini, kullanıcıdan çıkmasını ve ciddi yaralanmaya neden olabilir (Şekil 12).

1. Hortumun ucundaki nozülü elle sıkıca sıkın, aşırı sıkmayın. Nozülün aşırı sıkılması nozzlele zarar verebilir ve düşük performansa neden olabilir.

2. Nozül takılıyken hortumu kanala takın ve giriş kaynak supabını açın. Suyun nozülden serbestçe aktığıni doğrulayın ve giriş kaynak supabını kapatın.

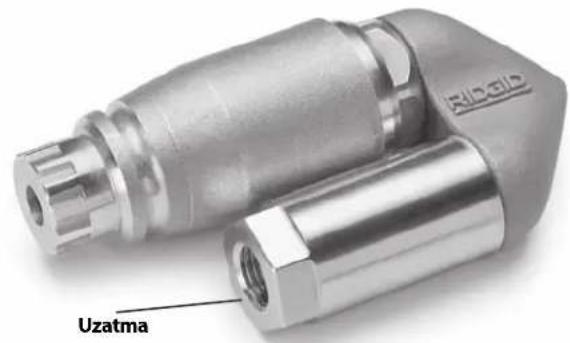

Şekil 12 - Uzatmalı RR3000 Nozülü

JET HORTUMU SEÇME ÇİZELGESİ

Kullanım Alanları		Boru Boyutu inç / mm	Nozül Boyutu inç / mm	Hortum Boyutu (İç Çap), inç / mm	Hortum Boyutu (Dış Çap), inç / mm
KJ-2200	Banyo lavabolari, pisuvarlar ve küçük borular.	1^1/_4 - 2/32 - 50	^1/_8/3,2 NPT	^1/_8/3,2	^3/_16/4,8
	Mutfak lavabolari, çamaşır tekneleri ve yığınları, temizlik ve havalandırma delikleri.	2 - 3 / 50 - 76	^1/_8/3,2 NPT	^3/_16/4,8	^1/_4/6,4
	Duş ve zemin kanalları, yanal hatlar ve yağ tutucular.	3 - 4 / 76 - 101	^1/_4/6,4 NPT	^1/_4/6,4	^1/_2/13
	Yanal ve ana hatlar.	4 - 6 / 101 - 152	^1/_4/6,4 NPT	^1/_4/6,4	^1/_2/13
KJ-3100	Yığınlar, temizlik ve havalandırma delikleri.	2 - 3 / 50 - 76	^1/_8/3,2 NPT	^3/_16/4,8	^1/_4/6,4
	Duş kanalları, yanal hatlar ve yağ tutucular.	3 - 4 / 76 - 101	^1/_4/6,4 NPT	^3/_8/9,5	^5/_8/16
	Yanal ve ana hatlar.	4 - 10 / 101 - 250	^1/_4/6,4 NPT	^3/_8/9,5	^5/_8/16

JET NOZÜLÜ SEÇME ÇİZELGESİ

KJ-2200	Dişli boyutu, inç / mm	^1/_8 / 3,2 NPT	^1/_4 / 6,4 NPT
	Hortum Boyutu (İç Çap), inç / mm	^1/_8 & ^3/_16 / 3,2 ve 4,8	^1/_4 / 6,4
	Hortum Boyutu (Dış Çap), inç / mm	^3/_16 & ^1/_4 / 4,8 ve 6,4	^1/_2 / 13
	Uzun mesafede maksimum itme gücünü sağlamak için üç adet ters jet itme elemanına sahiptir. Çoğu uygulama için bu nozülü kullanın.	H-61 H-71
	Ters olarak üç jet itme elemanı ve katı gres veya tortu bloklarına nüfuz etmek için ileri yöneltilmiş bir jeti kullanır. İleri jet, nozülün takip etmesi için blokta küçük bir delik açar. Buz bloklarına püs-kürtme gerçekleştirirken de çok etkilidir.	H-62 H-72
	Zor kıvrımlarda çalışmaya yardımcı olması için dalgıç kafasını kullanın. Bu nozül üç ters jet itme elemanına sahiptir.	H-64
	Kanaldan gres ve benzeri engelleri temizlemek için dönen nozülü kullanın.	H-65 H-75
KJ-3100	Dişli boyutu, inç / mm	^1/_8 / 3,2 NPT	^1/_4 / 6,4 NPT
	Hortum Boyutu (İç Çap), inç / mm	^3/_16 / 4,8	^3/_8 / 9,5
	Hortum Boyutu (Dış Çap), inç / mm	^1/_4 / 6,4	^5/_8 / 16
	Uzun mesafede maksimum itme gücünü sağlamak için dört (4) adet ters jet itme elemanına sahiptir. Çoğu uygulama için bu nozülü kullanın.	H-101 H-111
	Ters olarak üç jet itme elemanı ve katı gres veya tortu bloklarına nüfuz etmek için ileri yöneltilmiş bir jeti kullanır. İleri jet, nozülün takip etmesi için blokta küçük bir delik açar. Buz bloklarına püs-kürtme gerçekleştirirken de çok etkilidir.	H-102 H-112
	Zor kıvrımlarda çalışmaya yardımcı olması için dalgıç kafasını kullanın. Bu nozül dört (4) ters jet itme elemanına sahiptir.	H-104
	Kanaldan gres ve benzeri engelleri temizlemeye yardımcı olması için dönen nozülü kullanın.	H-105 H-115
	Kökleri ve diğer engel tiplerini temizlemek için kullanın.NOT! 8" / 200 mm çaptaki kanalları temizlerken RR3000'i sabitlemek için uzatma elemanını kullanın.		RR3000

Kullanım Talimatları

⚠ UYARI

Kir ve diğer yabancı maddelere karşı gözünüzü korumak için her zaman göz koruyucular takın. Her zaman iş ortamı için uygun kişisel koruma ekipmanı kullanın.

Jeti, hortum ucu kanalın dışında olacak şekilde asla çalıştırmayın. Hortum, şiddetli yaralanmalara neden olacak biçimde çarpabilir ve püsküren sıvı cilde nüfuz edebilir ve ciddi yaralanmaya neden olabilir.

Yüksek basını sıvı cildin altına enjekte edilebilir ve amputasyon dahil ciddi yaralanmalarla sonuçlanabilir. İnsanlara veya hayvanlara doğrudan püskürtme gerçekleştirmeyin.

Jeti, basınç değerinin üzerinde veya 140°F / 60°C'de (giriş suyu sıcaklığı) çalıştırmayın. Bu, yanık dahil yaralanma ve jetin zarar görme riskini artırır.

Su püskürtme işlemini ve emme supabını sadece bir kişi kontrol etmelidir. Daima emme supabını kullanın. Jet hortumu kanaldan çıkarsa, operatör çarpıcı ve yüksek basınçlı enjeksiyon yaralanmalarına neden olan jet hortumu çarpması riskini azaltmak için su akışını kesebilmelidir.

Kanal temizleme makinesi ile işlem yaparken ve kullanırken her zaman uygun kişisel koruyucu ekipman kullanın. Tesisat boruları zehirli, bulaşıcı, yanıklara ve diğer sorunlara yol açabilen kimyasallar, bakteriler ve diğer maddeler içerebilir. Uygun kişisel ko-

ruyucu ekipmanlar her zaman güvenlik gözlükleri ve eldivenleri içerir ve lateks veya lastik eldivenler, yüz koruyucular, koruyucu gözlükler, koruyucu elbiseler, solunum cihazları ve çelik uçlu ayakkabılar içerebilir.

Çarpan hortumlar, yüksek basınçlı sıvı enjeksiyonu karbon monoksit ve diğer sebeplerden kaynaklanabilecek yaralanma riskini azaltmak için kullanım talimatlarına uyun.

1. Makine ve çalışma alanının doğru şekilde hazırlandığından ve çalışma alanında izleyiciler ve başka dikkat dağıtıcıların olmadığından emin olun. Jet kullanıldığı noktadan uzağa koyulursa, jette başka bir kişinin bulunması gereklidir.
2. Nozül takılıyken hortumu kanala en az üç fit takın, böylece hortumun ucu kanalda çıkmaz ve makine çalıştırıldığında etrafa çarpmaz.
3. Darbe aktüatör kolunun "Basınç" konumunda saat yönünün tersine döndürüldüğünü onaylayın (Şekil 16).
4. Giriş kaynak supabını açın. Su kaynağı açılmadan motoru asla çalıştırmayın. Bunu yapmak pompaya zarar verebilir.
5. Basıncı azaltmak için emme supabına basın ve motorun çalıştırılmasına izin verin. Suyun nozülden serbestçe aktığını doğrulayın. Motor kılavuzunda sunulan çalıştırma talimatlarına uyun, motoru çalıştırın. Motorun ısınmasına izin verin.

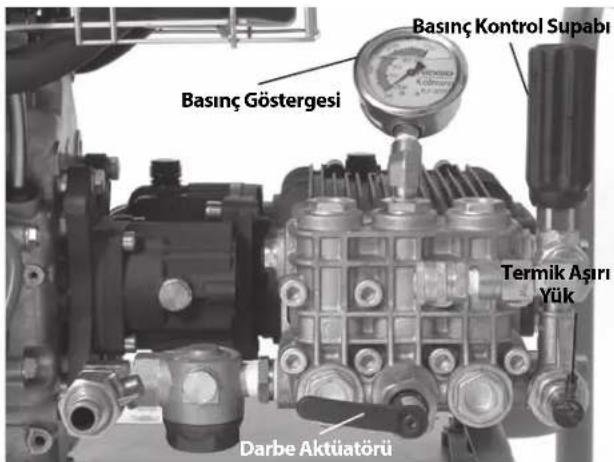

Şekil 13 - Kumandalar

1. Basıncı istenildiği şekilde ayarlamak için basınç ölçeğini izlerken basınç kontrol supabını çevirin (basıncı arttırmak için saat yönünde, basıncı düşürmek için saat yönünün tersine doğru). Kullanılan makine basınç değerini aşmayın. Basınç kontrol supabını zorlamayın veya çevirmek için ingiliz anahtarı veya aletler kullanmayın. Bu basınç kontrol supabına zarar verecektir.

Jet	Basınç Değeri, PSI / bar
KJ-2200 2200 / 150
KJ-3100 3000 / 205

Jet nominal basıncı oluşturmazsa veya dengesizse:

• Motor gaz kelebeğinin düzgün ayarlandığından emin olun.
• Giriş kaynak supabının tam olarak açık olduğundan ve kaynak sistemindeki diğer supabların tam olarak açık olduğundan emin olun.
• Basıncı arttırmak için basınç kontrol supabını saat yönünde çevirin. Zorlamayın.
• Darbe aktüatörünün "Basınç" ayarında olduğundan emin olun.
• İçeride tutulan havayı sistemden temizlemek için ünite çalışırken darbe aktüatörünü "Basınç" ve "Darbe" konumları arasında pek çok kez geçiş yaptırın.
• Sistemde sızıntı olup olmadığını inceleyin. Yaralanmayı engellemek için inceleme sırasında dikkatli olun. Sızıntı bulunursa, düzeltmeden önce jeti kapatın.
• Jeti kapatın. Giriş filtresini/filtre pulunu kontrol edin ve birikinti olmadığından emin olun.

• Jete yeterli su akışı olduğundan emin olun.

• Jeti ve giriş kaynak supabını kapatın. Nozülü çıkarın ve nozül temizleme aleti ile orifisleri temizleyin.

• Sistemdeki havayı veya birikintileri temizlemek için hortumda nozül olmadan jeti çalıştırın. Nozülü sökmeden veya takmadan önce jeti kapatın.

• Uygun bir kullanma konumu belirleyin.

• Emme supabının açma/kapatma eylemini kontrol edebildiğinizden emin olun. Emme supabına henüz basmayın.

• İyi bir dengeye sahip olduğunuzdan ve aşırı uzanmak zorunda olmadığınızdan emin olun.

- Hortumu kontrol etmek ve desteklemek için bir elinizi her zaman jet hortumuna yerleştirebiliyor olmalısınız.

- Hortumu sarmak için makaraya ulaşabiliyor olmalısınız.

Bu çalışma konumu jet hortumunun kontrolünü sür- dürmenize yardımcı olacaktır.

Şekil 14 – Düzgün Çalıştırma Konumu

Kanala Su Püskürtme

Bir kanala su püskürtürken, hortum tipik olarak kanala temizlenecek mesafenin tümünde besleme yapar ve yavaşça geri çekilir. Bu, birikmeyi önlemek için yüksek basınçlı suyun kanal duvarlarına yönelmesini sağlar.

Hortum makarasındaki kilitleme pimlerini açın. Hortum kanalda en az üç fitken ve bir eliniz hareketi kontrol etmek için hortumdayken, emme supabına basmayı bırakın. Nozüldeki ters jet itme elemanı hortumu kanala

çekmeye yardımcı olur. Hortumu, temizlenmesi gerektiği kadar uzağa besleyin. Hortum durduğu takdirde, bir tür engel ile karşılaşmış demektir.

Nozül, bir yön değişikliği (tutucu, dönüş, vs.) veya bir engellenme ile bir engelden geçemezse.

• Keskin hortum itme elemanları kullanın.
• Hortum setini yön değişikliğine yöneltmek için bir çeyrek ila yarım dönüşte hortumu döndürün (Hortum engel yönünde döndürülmüşse, bükülmeleri önlemeye yardımcı olmak için hortumu tekrar çevirin) Bkz. Şekil 15.
• Darbe modunu kullanın. □□□ (sonraki kısma bakın).
• Bir tutucu hortum veya daha küçük çaplı bir hortum kullanın.

Şekil 15 – Hortumu Döndürme

Bir engel aşıldığında, ileri hareket ettirmeden önce kanalın o kısmını temizlemek için zaman ayırın. Engel alanını bir kaç fit geçecek kadar taşıyın ve nozülü engel alanından yavaşça çekin. Bunu birkaç kez yapın ve ardından kanala taşıyın.

Kanal su düzeyini takip edin. Su düzeyi çok yükselirse, jeti kapatmanız ve devam etmeden önce suyun kanala girmesine izin vermeniz gerekebilir. Hat su ile doluyken su püskürtme, hattın boş olduğu zamankinden daha az etkilidir. Emme supabı kapalıyken jetin uzun süre çalışmasına izin vermeyin. Emme supabı kapalıyken, su pompada yeniden devir daim eder ve suyun ısınmasına neden olur. Bu, pompa termal aşırı yükünün açılmasına neden olabilir.

Nozül kanalda istenilen mesafede olduğunda, nozülü yavaşça (ağır kanal birikmeleri için dakika 1 ft / 30 cm) kanaldan geri çekin. Hortumu kontrol etmek için bir elinizi ve hortumu makaraya sarmak için diğer elinizi kullanın. Nozül kanal açıklığına yaklaşırken, su akarken nozülün kanaldan çıkmamasına dikkat edin. Bu hortumun ortalığa çarpmasına ve çarpıcı ve yüksek basınçlı sıvıdan kaynaklanan yaralanmalara neden olabilir. Hortumu her zaman kontrol edin. Nozülün yanındaki hortumdaki işarete bakın. Su akışını kesmek için emme supabını açın.

Motor kılavuzunda belirtildiği gibi motoru kapatın ve sistem basıncını salmak için emme supabına basmayı bırakın. Sistemi asla basınçlı şekilde bırakmayın. Gerekirse, nozülü değiştirin ve yukarıdaki işlemi takip ederek temizlemeye devam edin. Komple bir temizlik için bir hatta birkaç tur önerilir.

Bittiğinde, jet kapalı halde, nozülü çıkartın ve pompa-yı ve hortumu yıkamak için giriş kaynak supabını açın. Jeti soğuk hava koşullarında kullanıyorsanız, donma-dan kaynaklanan hasarı önlemeye yardımcı olması için suyu sistemden hemen tahliye edin. Donma korumasına dair bilgi için bkz. Makinenin Saklanması.

Darbe Modunu Kullanma

Hortumun yönlendirilmesi bir yön değişikliğini veya engeli aşmak için yeterli olmadığında, darbe modu kullanılmalıdır. Darbe modu, hortum uzatmayı rahatlatarak, su basıncında hortumun titremesine neden olan geniş varyasyonlara neden olur.

1. Darbe aktüatör kolunu saat yönünde "Darbe" konumuna çevirin. Darbe modunda, basınç göstergesi tam basınçtan daha az bir değer verir. Bu normaldir.

1. Gerekirse, engel boyunca nozzlele yardımcı olmak için hortumda ve hortum dönüşünde keskin itme elemanları kullanın.

2. Engel aşıldıktan sonra, darbe aktüatör kolunu saat yönünün tersine "Basınç" konumuna çevirin. Jeti, bir engeli geçmek için gerekenden daha uzun süre darbe modunda bırakmayın. Darbe özelliğinin aşırı kullanımı hortumlarda ve sistemde vaktinden önce aşınmaya neden olabilir.

Su Jeti Makinesini Basınçlı Yıkayıcı Olarak Kullanma

RIGDIG su jetleri, basınçlı yıkama paketinin eklenmesi ile basınçlı yıkayıcılar olarak da kullanılabilir. Basınçlı yıkayıcı olarak kullanmak jet olarak kullanmaya benzer ve aşağıdakilerle birlikte o talimatlar kullanılmalıdır.

1. Uygun bir çalışma alanı belirleyin.
2. Tüm ekipmanı düzgün şekilde kontrol ettiğinizden emin olun.
3. Yıkama çubuğunu yıkama hortum çubuğuna bağlayın. Her zaman en az jetin basınç değerinde bir basınç değerine sahip bir hortum kullanın. Sızmayı önlemek için bir dişli sızdırmazlık malzemesi kullanın.
4. Hortumu jet çıkışına bağlayın. Hortumun uçlarının, basınç altında çıkmalarını önlemek için hortuma sağlam şekilde bağlandığından emin olun.
5. Jete, daha önce belirtildiği gibi, uygun bir su kaynağı bağlayın.
6. Giriş kaynak supabını açın ve suyun akmasını sağlamak ve sistemdeki havayı boşaltmak üzere yıkama çubuğunu tetiklemek için sıkın. Su kaynağı açılma-

dan motoru asla çalıştırmayın. Bunu yapmak pom-paya zarar verebilir.

1. Darbe aktüatör kolunun "Basınç" konumunda saat yönünün tersine döndürüldüğünden emin olun.
2. Yıkama Çubuğu Nozül Ayarlamaları – Yıkama şekli, ince akıştan geniş fan tipi püskürtmeye kadar nozül döndürülerek ayarlanabilir. Nozülü ileri (düşük basınç) ve geri (yüksek basınç) çekerek, basıncı ayarlayabilirsiniz. Çalıştırmayı başlatmak için nozülün yüksek basınç konumuna geri çekildiğinden emin olun.

Şekil 17 – Yıkama Çubuğu Nozül Ayarlamaları

1. Yıkama Çubuğu Kilidi - yıkama çubuğu tetikleyicinin arkasında bir kilit mekanizmasına sahiptir. Yıkama çubuğu kullanımda değilken tetikleyicinin çalışmasını önlemek için kilidi aşağıya çevirin.
2. Çubuk güvenli yöne bakarken, basıncı azaltmak için yıkama çubuğu tetikleyicisini sıkın ve motorun çalışmasını sağlayın. Motor kılavuzunda sunulan çalıştırma talimatlarına uyun, motoru çalıştırın. Motorun ısınmasına izin verin. Motor çalışır çalışmaz tetikleyiciyi bırakın.
3. Çubuk güvenli bir yöne bakarken, yıkama çubuğu tetikleyicisini sıkın. Basıncı istenilen şekilde ayarlamak için basıncı izlerken basınç kontrol supabını çevirin. Makine basınç değerini aşmayın. Yıkama çubuğu tetikleyicisini serbest bırakın.

Basınçlı Yıkayıcının Çalıştırılması

1. Basınçlı yıkayıcı olarak kullanırken, daha iyi kontrol için yıkama çubuğunu kavramak ve yönlendirmek üzere her iki elinizi kullanın. Yıkama çubuğunu asla insanlara doğrultmayın. Yüksek basını sıvı cildin altına enjekte edilebilir ve ciddi yaralanmalarla sonuçlanabilir. Elektrik çarpması riskini azaltmak için yıkama çubuğunu asla elektrikli ekipmanlara veya kablolara doğrultmayın.
2. Tetikleyici ile su akışını kontrol edin. Basınçlı yıkayıcı- yi kullanırken özen gösterin. Nozülün bir yüzeye çok yakın tutulması ona zarar verebilir. Ayarın istenildiği gibi çalıştığını onaylamak için küçük, fark yaratmayacak bir alanda test edin.
3. Tetikleyici kapalıyken jetin uzun süre çalışmasına izin vermeyin. Tetikleyici kapalıyken, su pompada

yeniden devir daim eder ve suyun ısınmasına neden olur. Bu, pompa termal aşırı yükünün açılmasına neden olabilir.

1. Basınçlı yıkama tamamlandığında, tetikleyiciyi açın ve motor kılavuzunda belirtildiği gibi motoru kapatın. Sistem basıncını salmak için tetikleyiciyi sıkın. Sistemi asla basınçlı şekilde bırakmayın.

Deterjan Enjektörü

1. Gerekirse, çıkış portuna deterjan enjektörünü bağlayın. Çıkış hortumunu sökün ve su akışı ile aynı yönü işaret eden oka göre deterjan enjektörünü takın. Sızmayı önlemek için dişli sızdırmazlık malzemesi kullanın. Çıkış hortumunu yeniden takın.
2. Deterjan enjektörüne sifon hortumunu takın. Hortumun süzgeçli ucunu deterjan kabına yerleştirin. Yalnızca basınçlı yıkayıcılar için tasarlanmış deterjanları kullanın. Tüm deterjan talimatlarını izleyin. Yanabilen sıvılar veya toksik kimyasalları püskürtmeyin. Diğer deterjanlar, çözücüler, temizleyiciler, vs. jete zarar verebilir veya ciddi bir yaralanmaya neden olabilir.
3. Basınçlı yıkama yapılırken, deterjanlar yalnızca yıkama çubuğu nozülü düşük basınç konumundayken uygulanır. Deterjanı uygulamak için nozülü düşük basınç konumuna, ileri itin.
4. Çalıştırma sırasında, deterjan enjektöründeki kol çevrilerek deterjan uygulama oranı ayarlanabilir. Deterjan miktarı saat yönünün tersinde artar, saat yönünde azalır.
5. Deterjan uygulaması tamamlandığında, süzgeci deterjandan çıkarın, bir kova temiz suyun içine koyun ve sistemdeki deterjanı yıkayarak temizleyin.

Bakım Talimatları

UYARI

Herhangi bir bakım uygulamadan önce, farkında olmadan çalıştırmamak için motor Kapalı konuma getirilmeli ve kıvılcımlı buji kabloları sökülmelidir. Sistemdeki herhangi bir sıvı basıncını serbest bırakmak için emme supabına veya çubuk tetikleyiciye basın.

Kanal kimyasallarına ve bakterilere karşı korumaya yardımcı olması için, herhangi bir bakım işlemi gerçekleştirilirken her zaman koruyucu gözlükler ve eldivenler takın.

Temizleme

Hortum gereken şekilde sıcak, sabunlu su ve/veya dezenfektanlarla temizlenmelidir. Motora veya elektrikli sisteme su girmesine izin vermeyin. Basınçlı yıkayıcı ile temizlemeyin. Ünitesini nemli bez ile silin.

Motor

Motorun bakımını ünite ile sağlanan operatör kılavuzunda sunulduğu şekilde gerçekleştirin.

Pompa Yağlama

Kullanmadan önce pompa yağı seviyesini kontrol edin. Jeti düz bir yüzeye yerleştirin. Ölçme çubuğu alanındaki kirleri veya birikintiyi silin ve ölçme çubuğunu çıkarın, yağ seviyesini kontrol edin. Gerekirse, SA 30W deterjansız yağ ekleyin. Aşırı doldurmayın. Ölçme çubuğunu yeniden takın.

İlk 50 saatlik çalışma sonrası ve ondan sonraki her 500 saatte pompadaki yağı değiştirin. Pompa çalışmaktan ısındığında pompanın alt kısmındaki tıpayı çıkarın ve yağı uygun bir kaba akıtın. Tıpayı tekrar takın. Kontrol prosedürünü kullanarak yaklaşık 32 oz / 0,9 kg'lık SAE 30W deterjansız yağ ile doldurun.

Vites Kutusu Yağlama

Kullanmadan önce vites kutusu yağ seviyesini kontrol edin. Jeti düz bir yüzeye yerleştirin. Ölçme çubuğu alanındaki kirleri veya birikintiyi silin ve ölçme çubuğunu çıkarın, yağ seviyesini kontrol edin. Gerekirse, SA 90W deterjansız vites kutusu yağı ekleyin. Aşırı doldurmayın. Ölçme çubuğunu yeniden takın.

Vites kutusundaki yağı her 500 saatlik çalışmada değiştirin. Vites kutusu çalışmaktan ısındığında vites kutusunun alt kısmındaki tıpayı çıkarın ve yağı uygun bir kaba akıtın. Tıpayı tekrar takın. Kontrol prosedürünü kullanarak yaklaşık 8 oz / 0,2 kg'lik SAE 90W vites kutusu yağı ile doldurun.

Pompayı Soğuk Havada Saklamak için Hazırlama

BİLDİRİM Jet, sıcaklığın 32°F / 0°C'ye yakın veya bunun altında olduğu durumlarda saklanmalıdır, jet düzgün şekilde hazırlanmalıdır. Pompadaki su donarsa, ona zarar verebilir.

Jeti soğuk havada saklamaya hazırlık için iki yöntem bulunmaktadır. İlki, sistemdeki tüm supapları açmak ve tüm suyu sistemden çıkmaya zorlamak için sıkıştırılmış hava kullanmaktır. Bu, su hortumlardan çıkarılarak da kullanılabilir.

İkinci yöntem RV antifriz kullanır (etilensiz glikol antifriz). Jet pompasında etilen glikol antifriz kullanmayın. Etilen glikol drenaj sistemlerinde kullanılamaz.

1. Giriş kaynak supabına hortumun 3' / 90 cm'lik bir kısmını ekleyin ve supabı açın.
2. Hortumun ucunu RV antifriz kabına yerleştirin.

3. Nozülü hortumun ucundan sökün.

4. Jeti çalıştırmaya başlatın ve hortum ucundan antifriz çıkana kadar çalıştırın.

Aksesuarlar

⚠ UYARI

Ciddi yaralanma riskini azaltmak için sadece RIDGID Su Jeti Makineleri ile birlikte kullanılmak üzere özel olarak tasarlanmış ve önerilen aksesuarları kullanın. Bunların bir listesi aşağıda verilmiştir. Diğer makinelere uygun başka aksesuarların RIDGID Su Jeti Makineleri ile kullanılması tehlikeli olabilir.

KJ-2200 Jet Nozülü ve Hortumları

Katalog No.	Model No. Açıklama			Hortum Kimliği inç / mm	Hortum Dış Çapınç / mm
64772 H	61 İtici Nozül		18 ′′/ 3,2 mm NPT
64777 H	62 Nüfuz Eden Nozül		14 ′′/ 6,4 mm Hortuma uyar
64782 H	H-64	Dalgıç Kafalı Nozül
82842 H	65 Dönen	Nozül 2200
64787 H	71 İtici Nozül		14 ′′/ 6,4 mm NPT
64792 H	72 Nüfuz Eden Nozül		12 ′′/ 13 mm Hortuma uyar
82852 H	75 Dönen	Nozül 2200
47592 H	1425	14 ′′ x 25′/ 6,4 mm x 7,6 m		^3/_15 / 4,8	14 / 6,4
47597 H	1435	14 ′′ x 35′/ 6,4 mm x 10,7 m		^3/_15 / 4,8	14 / 6,4
47602 H	1450	14 ′′ x 50′/ 6,4 mm x 15,2 m	14 ′′/ 6,4 mm Tutucu Hortum	^3/_15 / 4,8	14 / 6,4
49272 H	1475	14 ′′ x 75′/ 6,4 mm x 22,9 m	Turuncu	^3/_15 / 4,8	14 / 6,4
49277 H	1400	14 ′′ x 100′/ 6,4 mm x 30,5 m		^3/_15 / 4,8	14 / 6,4
64732 H	1415	14 ′′ x 150′/ 6,4 mm x 45,7 m		^3/_15 / 4,8	14 / 6,4
50002 HL-1		Esnek Doldurucu, 14 ′′ / 6,4 mm		18 / 3,2	^3/_16 / 4,8
50007 HL-2		Esnek Doldurucu, 12 ′′ / 13 mm		18 / 3,2	^3/_16 / 4,8
47607 H	1250	12 ′′ x 50′/ 13 mm x 15,2 m		14 / 6,4	12 / 13
47612 H	1275	12 ′′ x 75′/ 13 mm x 22,9 m		14 / 6,4	12 / 13
47617 H	1200	12 ′′ x 100′/ 13 mm x 30,5 m		14 / 6,4	12 / 13
51587 H	1211	12 ′′ x 110′/ 13 mm x 33,5 m	12 ′′/ 13 mm Jet Hortumu	14 / 6,4	12 / 13
49487 H	1215	12 ′′ x 150′/ 13 mm x 45,7 m	Siyah	14 / 6,4	12 / 13
51597 H	1220	12 ′′ x 200′/ 13 mm x 61 m		14 / 6,4	12 / 13

KJ-2200 Jet Aksesuarları

Katalog No.	Model No. Aç	klama
62882	H-5 Mini Hortum Makarası (Hortum dahil değildir)
64737	H-30	H-30 Hortum Makaralı Taşıma Arabası
62877	H-30 WH	H-30 Hortum Makaralı Taşıma Arabası ve 110' / 33,5 m × 12" / 13 mm Jet Hortumu
64077	HP-22	Basınçlı Yıkama Paketi, KJ-2200
64767	HW-22	Yıkama Çubuğu, KJ-2200
51572	H-1235	Yıkama Çubuğu Hortumu 12" / 13 mm × 35' / 10,7 m
48157	FV-1 Emme Supabı
66732	HF-4 Çabuk Bağlantı Hortumu
48367	H-25 Kısa Hazırlama Kiti
47542	H-21 Nozül Yıkama Aleti
67187	H-32 Jet Vakum

KJ-3100 Jet Nozülleri ve Hortumları

Katalog No.	Model No. Aşıklama		Hortum Kimliği inç / mm	Hortum Dış Çapı inç / mm
38698 H-101 İtici Nozül		^1/_8 " / 3,2 mmNPT
38713 H-102 Nüfuz Eden Nozül		^1/_4 " / 6,4 mmHortuma uyar
38703 H-104 Dalık Kafalı Nozül
38723 H-105		^1/_8 " / 3,2 mm NPT Dönen Nozül
38693 H-111 İtici Nozül		^1/_4 " / 6,4 mmNPT
38708 H-112 Nüfuz Eden Nozül		^3/_8 " / 9,5 mmHortuma uyar
38718 H-115S		^1/_4 " / 6,4 mm NPT Dönen Nozül
16713 RR3000 Roct Ranger Nozülü
47592 H-1425		^1/_4 " / 6,4 mm x 25' / 7,6 mTutucu Hortum ^1/_4 " / 6,4 mm x ^1/_4 " / 6,4 mm	^3/_16 / 4,8	^1/_4 / 6,4
47597 H-1435		35' / 10,7 m Tutucu HortumTutucu Hortum	^3/_16 / 4,8	^1/_4 / 6,4
47602 H-1450		^1/_4 " / 6,4 mm x50' / 15,2 mTutucu HortumTuruncu	^3/_16 / 4,8	^1/_4 / 6,4
49272 H-1475		^1/_4 " / 6,4 mm x 75' / 22,9 mTutucu Hortum	^3/_16 / 4,8	^1/_4 / 6,4
49277 H-1400		^1/_4 " / 6,4 mm x 100' / 30,5 mTutucu Hortum	^3/_16 / 4,8	^1/_4 / 6,4
64732 H-1415		^1/_4 " / 6,4 mm x 150' / 45,7 mTutucu Hortum	^3/_16 / 4,8	^1/_4 / 6,4
64827 H-3835		^3/_8 " / 9,5 mm IÇ x 35' / 10,7 mYıkama Hortumu	^3/_8 / 9,5	^5/_8 " / 16
64832 H-3850		^3/_8 " / 9,5 mm IÇ x 50' / 15,2 mJet/Yıkama Hortumu	^3/_8 / 9,5	^5/_8 " / 16
64837 H-3810		^3/_8 " / 9,5 mm IÇ x100' / 30,5 mJet Hortumu ^3/_8 " / 9,5 mm IÇ xSiyahJet Hortumu	^3/_8 / 9,5	^5/_8 " / 16
64842 H-3815		150' / 45,7 mJet Hortumu ^3/_8 " / 9,5 mm IÇ x 200' / 61 mJet Hortumu	^3/_8 / 9,5	^5/_8 " / 16
64847 H-3820		^3/_8 " / 9,5 mm IÇ x 250' / 76,2 mJet Hortumu	^3/_8 / 9,5	^5/_8 " / 16
64852 H-3825		^3/_8 " / 9,5 mm IÇ x 300' / 91,4 mJet Hortumu	^3/_8 / 9,5	^5/_8 " / 16
64857 H-3830			^3/_8 / 9,5	^5/_8 " / 16

KJ-3100 Jet Aksesuarları

Kata-log No.	ModelNo. Açıklama
62882 H-5 Mini Hortum Makarası
64862 H-38 Hortum Makarası (KJ-3100'e uyar)
64902 H-38 WH	200' / 61 m x ^2 / _g " / 9,5 mm İç Hortum ile Hortum Makarası (KJ-3100'e uyar)
64797 HW-30	Yıkama Çubuğu, KJ-3100
48367 H-25	Kişa Hazırlama Kiti
48157 FV-1 Emme Supabı
66732 HF-4	Çabuk Bağlantı Hortumu (Makarayı Emme Supabına)
47542 H-21 Nozül Yıkama Aleti
67187 H-32 Jet Vakum

Makinenin Saklanması

⚠️ UYARI Jeti yağmurdan ve kardan korunan iyi havalandırılmış bir alanda saklayın. Makineyi, çocukların ve jet kullanma deneyimi olmayan insanların ulaşamayacağı kilitli yerlerde saklayın. Bu makine, eğitimsiz kullanıcıların elinde, ciddi yaralanmalara sebep olabilir. Soğuk havada saklamaya dair bilgi için Bakım kısmına bakın. Motorun saklanmasına dair spesifik bilgiler için motor operatörü kılavuzuna bakın.

Bakım ve Onarım

⚠️ UYARI

Hatalı bakım ve onarım makinenin çalışmasını güvensiz kılabilir.

"Bakım Talimatları", bu makinenin bakım gereksinimlerinin çoğunu karşılayacaktır. Bu bölümde bahsedilmeyen sorunlar sadece yetkili bir RIDGID bakım teknisyeni tarafından ele alınmalıdır.

Makine bir RIDGID Yetkili Servis Merkezi'ne götürülmeli veya fabrikaya gönderilmelidir.

Size en yakın RIDGID Bağımsız Servis Merkezi veya servis veya onarım ile ilgili sorularınız için:

• Bulunduğunuz bölgedeki RIDGID dağılıcısı ile iletişim kurun.
• Yerel RIDGID irtibat noktasının iletişim bilgilerine erişmek için www.RIDGID.com veya www.RIDGID.eu adresini ziyaret edin.
• RIDGID Teknik Servis Departmanı ile iletişim kurmak için [e-mail] adresine yazın veya ABD ve Kanada'da [phone] numaralı telefonu arayın.

Elden Çıkarma

Su jetinin parçaları geri dönüştürülebilir değerli malzemeler içermektedir. Bulunduğunuz bölgede geri dönüşüm konusunda uzmanlaşmış şirketler bulunabilir. Parçaları geçerli düzenlemelere göre elden çıkarın. Daha fazla bilgi için yerel yetkili atık yönetimi birimi ile iletişim kurun.

AB Ülkeleri için: Elektrikli cihazları ev atıkları ile birlikte atmayın!

Atık Elektrikli ve Elektronik Cihazlar için Avrupa Yönergesi 2002/96/EC ve yerel mevzuata uygulanmasına göre, kullanılamayacak durumdaki

elektrikli cihazlar ayrı olarak toplanmalı ve çevreyezarar vermeyecek şekilde elden çıkarılmalıdır.

Sorun Giderme

PROBLEM NEDEN	DÜZELTME
Jet çalışıyor ancak çok az basınç sağlıyor ya da hiç basınç sağlamıyor.	Yetersiz su kaynağı.	Su kaynağı musluğunun Açık olduğundan emin olun.Jetin su kaynağı giriş supabının Açık olduğundan emin olun.Su kaynağı hortumunun temiz ve bükülmemiş veya çöküntü yapmamış olduğundan emin olun.
Jet başlangıcta tam çalışma basıncına ayarlanmayacaktır.	Sistemde hava kalmış.Jet nozülü itme elemanı engellenmiş.	Jet hortumundan nozülü çıkarın ve sistemdeki havayı/birikintiyi temizlemek için jeti çalıştırın.Nozülü çıkarın ve nozül temizleme aleti ile itme elemanı orifislerini temizleyin.
Jet basınç göstergesi 500 ila tam çalışma basıncında dalgalanıyor.	Jet nozülü itme elemanı engellenmiş.Sistemde birikinti veya hava kalmış.	Nozülü çıkarın. Nozül orifislerini temizlemek için nozül temizleme aletini kullanın: uygun kablo boyutunu seçin ve birikintiyi çıkarmak için her bir itme elemanı orifisine doğru tamamen itin.Nozülü çıkarın ve jet hortumunu kanal hattına takın. Sıkışan havayı veya birikintiyi temizlemek için jeti çalıştırın.

Manufacturer:

RIDGE TOOL COMPANY

400 Clark Street

Bu cihaz, aşağıdaki standartları kullanan Avrupa Konseyi Elektromanyetik Uyumluluk Direktifi 2004/108/EC ile uyumludur: EN 61326-1:2006, EN 61326-2-1:2006.

Ridge Tool Europe
