KJ2200 - Spălător cu presiune RIDGID - Manual de utilizare gratuit

Tip de produs	Degorjor de înaltă presiune (curățător de înaltă presiune)
Marcă	Ridgid
Model	KJ-2200
Motor	Benzină, 6,5 CP
Presiune nominală	2200 PSI (150 bar)
Debit nominal	2,4 GPM (9 l/min)
Diametru conductă compatibil	1 1/4" până la 6" (32 până la 152 mm)
Greutate	30 kg (65 lbs)
Alimentare cu apă	Apă rece, max 60 °C
Mod de operare	Presiune continuă sau pulsație
Pedală de comandă	Inclusă (FV-1)
Pompă	Triplex cu pistoane
Sistem de siguranță	Supapă de siguranță, sondă termică
Duze incluse	Da (selecție în funcție de diametru)
Întreținere pompă	Ulei SAE 30W nedetergent, schimb la fiecare 500 h
Întreținere transmisie	Ulei SAE 90W (dacă este cazul)
Depozitare de iarnă	Antigel tip RV sau aer comprimat
Garanție	Garanție pe viață

Întrebări frecvente - KJ2200 RIDGID

Cum se pornește degorjorul de înaltă presiune KJ-2200?

Înainte de pornire, asigurați-vă că robinetul de alimentare cu apă este deschis și că maneta de pulsație este în poziția 'Presiune'. Apăsați pedala de comandă pentru a elibera presiunea, apoi porniți motorul conform manualului motorului termic. Lăsați motorul să se încălzească înainte de a utiliza mașina.

Ce presiune maximă pot atinge cu KJ-2200?

Presiunea nominală este de 2200 PSI (150 bar). Nu depășiți niciodată această presiune, pentru a nu deteriora mașina și a vă răni.

Pot folosi apă caldă cu KJ-2200?

Da, dar temperatura apei nu trebuie să depășească 60 °C (140 °F). Apa mai caldă ar putea deschide supapa de supraîncălzire a pompei și ar putea deteriora sistemul.

Cum se curăță duzele KJ-2200?

Folosiți unealta de curățare a duzelor furnizată. Scoateți duza, introduceți unealta în fiecare orificiu pentru a îndepărta resturile. Aveți grijă să nu lărgiți orificiile. Dacă duza este deteriorată, înlocuiți-o.

Ce fac dacă presiunea este insuficientă?

Verificați mai întâi că robinetul de alimentare cu apă este complet deschis și că furtunul nu este pliat. Purjați aerul din sistem scotând duza și lăsând mașina să funcționeze. Curățați, de asemenea, filtrul de alimentare cu apă și orificiile duzei. Dacă problema persistă, verificați reglajele supapei de siguranță.

Cum se depozitează KJ-2200 pentru iarnă?

Două metode: fie deschideți robinetele și suflați aer comprimat în sistem pentru a evacua apa, fie utilizați un antigel tip RV (fără etilenglicol). Nu utilizați niciodată antigel pe bază de etilenglicol.

Ce tip de ulei se folosește pentru pompă?

Folosiți un ulei nedetergent de tip SAE 30W. Verificați nivelul înainte de fiecare utilizare și schimbați-l după primele 50 de ore, apoi la fiecare 500 de ore.

Pot folosi un detergent cu KJ-2200?

Da, cu kitul de spălare de înaltă presiune și injectorul de produs. Folosiți numai produse de spălare concepute pentru curățătoare de înaltă presiune. Nu pulverizați niciodată produse inflamabile sau toxice.

Ce fac dacă furtunul de înaltă presiune iese accidental din conductă?

Eliberați imediat pedala de comandă pentru a întrerupe alimentarea cu apă. Furtunul sub presiune poate biciui și provoca răni grave. Nu reporniți decât după ce ați reintrodus furtunul în conductă pe cel puțin un metru.

Unde găsesc piese de schimb pentru KJ-2200?

Contactați distribuitorul local Ridgid sau vizitați site-urile www.RIDGID.com sau www.RIDGID.eu. De asemenea, puteți contacta serviciul tehnic la [e-mail] sau, în Statele Unite și Canada, la [phone].

MANUAL DE UTILIZARE KJ2200 RIDGID

Maşină cu jet de apă

Maşini cu jet de apă

KJ-2200/KJ-3100

Citiți cu atenție Manualul operatorului înainte de a utiliza acest instrument. Neînțelegerea și nerespectarea conținutului acestui manual poate cauza electrocutări, incendii și/sau accidentări grave.

Maşini cu jet de apă KJ-2200/KJ-3100

Înregistrati seria de mai jos și rețineți seria produsului care se află pe placa de identificare.
Seria

Cuprins

Formular de înregistrare pentru seria maşinii....285

Simboluri de siguranță 287

Reguli generale de siguranță 287

Siguranța în zona de lucru....287

Siguranța electrică 287

Siguranța individuală....287

Utilizarea și îngrijirea dispozitivului....288

Service 288

Avertizări privind siguranța mașinii cu jet de apă....288

Descriere, specificații și echipamentul standard....289

Descriere....289

Specificații....290

Pictograme....290

Echipamentul standard 290

Asamblarea maşinii....290

Uleiul de motor....290

Uleiul de pompă/reductor 290

Căruciorul pentru transport KJ-2200....291

Ansamblul mânerului KJ-3100....291

Inspectia înainte de utilizare....291

Pregătirea mașinii și suprafetei de lucru....293

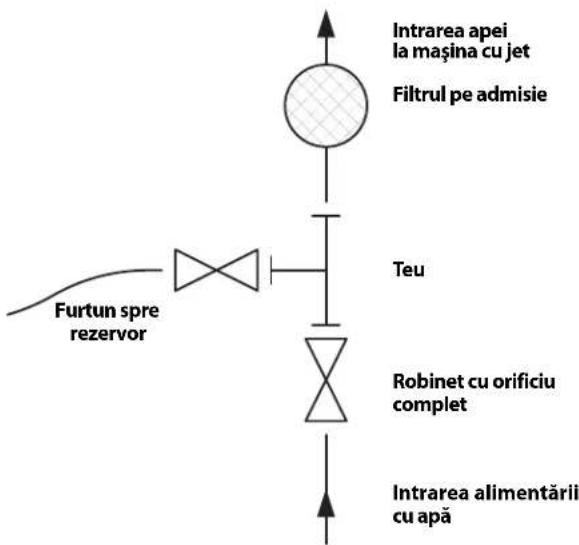

Alimentarea cu apă 294

Pregătirea canalului....294

Pregătirea furtunului....295

DIAGRAMA DE SELECTARE A FURTUNULUI DE CURĂTARE....296

DIAGRAMA DE SELECTARE A AJUTAJULUI MAŞINII CU JET 296

Instrucțiuni de exploatare 297

Curățarea cu jet a canalului....298

Utilizarea modului cu pulsații 299

Utilizarea maşinii cu jet de apă ca spălător sub presiune ....300

Exploatarea spălătorului sub presiune....300

Injectorul de detergent....301

Instrucțiuni pentru întreținere....301

Curățarea....301

Motorul....301

Ungerea pompei....301

Ungerea reductorului....301

Pregătirea pompei pentru păstrarea pe vreme rece....302

Accesorii....302

Păstrarea mașinii....303

Service și reparații....303

Dezafectarea 303

Depanarea....304

Garantie pe viață....Coperta din spate

* Traducere a instructiunilor originale

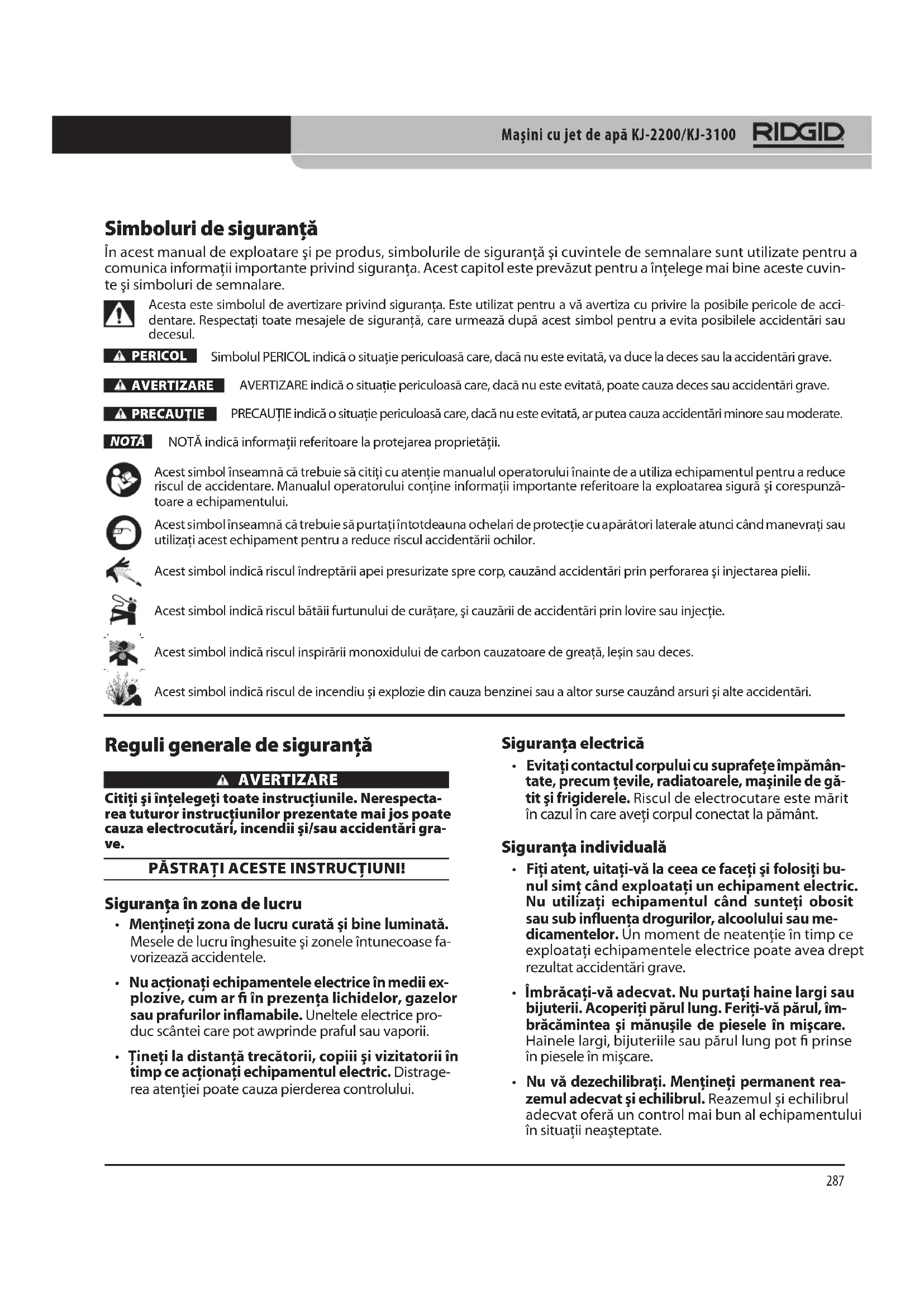

Simboluri de siguranță

În acest manual de exploatare și pe produs, simbolurile de siguranță și cuvintele de semnalare sunt utilizate pentru a comunica informații importante privind siguranța. Acest capitol este prevăzut pentru a înțelege mai bine aceste cuvin-te și simboluri de semnalare.

Acesta este simbolul de avertizare privind siguranța. Este utilizat pentru a vă avertiza cu privire la posibile pericole de accidentare. Respectați toate mesajele de siguranță, care urmează după acest simbol pentru a evita posibilele accidentări sau decesul.

PERICOL

Simbolul PERICOL indică o situație periculoasă care, dacă nu este evitată, va duce la deces sau la accidentări grave.

AVERTIZARE

AVERTIZARE indică o situație periculoasă care, dacă nu este evitată, poate cauza deces sau accidentări grave.

PRECAUTIE

PRECAUTIE indică o situație periculoasă care, dacă nu este evitată, ar putea cauza accidentări minore sau moderate.

NOTĂ

NOTĂ indică informații referitoare la protejarea proprietății.

Acest simbol înseamnă că trebuie să citiți cu atenție manualul operatorului înainte de a utiliza echipamentul pentru a reduce riscul de accidentare. Manualul operatorului conține informații importante referitoare la exploatarea sigură și corespunzătoare a echipamentului.

Acest simbol înseamnă că trebuie să purtați întotdeauna ochelari de protecție cu apărători laterale atunci când manevrați sau utilizați acest echipament pentru a reduce riscul accidentării ochilor.

Acest simbol indică riscul îndreptării apei presurizate spre corp, cauzând accidentări prin perforarea și injectarea pielii.

Acest simbol indică riscul bătăii furtunului de curățare, și cauzării de accidentări prin lovire sau injectie.

Acest simbol indică riscul inspirării monoxidului de carbon cauzatoare de greata, leșin sau deces.

Acest simbol indică riscul de incendiu și explozie din cauza benzinei sau a altor surse cauzând arsuri și alte accidentări.

Reguli generale de siguranță

AVERTIZARE

Citiți și înțelegeți toate instrucțiunile. Nerespectarea tuturor instrucțiunilor prezentate mai jos poate cauza electrocutări, incendii și/sau accidentări grave.

PĂSTRAȚI ACESTE INSTRUCTIUNI!

Siguranța în zona de lucru

• Mențineți zona de lucru curată și bine luminată. Mesele de lucru înghesuite și zonele întunecoase favorizează accidentele.
• Nu acționați echipamentele electrice în medii explozive, cum ar fi în prezența lichidelor, gazelor sau prafurilor inflamabile. Uneltele electrice produc scântei care pot awprinde praful sau vaporii.
• Tineți la distanță trecătorii, copiii și vizitatorii în timp ce acționați echipamentul electric. Distrage-rea atenției poate cauza pierderea controlului.

Siguranța electrică

- Evitați contactul corpului cu suprafețe împămân-tate, precum țevile, radiatoarele, mașinile de gă-tit și frigiderele. Riscul de electrocutare este mărit în cazul în care aveți corpul conectat la pământ.

Siguranța individuală

• Fiți atent, uitați-vă la ceea ce faceți și folosiți bunul simț când exploatați un echipament electric. Nu utilizați echipamentul când sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în timp ce exploatați echipamentele electrice poate avea drept rezultat accidentări grave.
• Îmbrăcați-vă adecvat. Nu purtați haine largi sau bijuterii. Acoperiți părul lung. Feriți-vă părul, îmbrăcămintea și mănușile de piesele în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse în piesele în mișcare.
• Nu vă dezechilibrați. Mențineți permanent reazemul adecvat și echilibrul. Reazemul și echilibrul adecvat oferă un control mai bun al echipamentului în situații neașteptate.

- Utilizați echipamente de protecție. Întotdeauna purtați echipament de protecție pentru ochi. Masca pentru praf, pantofii de protecție antiderapanți, casca sau protectoarele pentru auz, trebuie folosite în condiții adecvate pentru a reduce riscul de accidentare.

Utilizarea și îngrijirea dispozitivului

- Nu forțați dispozitivul. Utilizați dispozitivul corect pentru aplicația dvs. Dispozitivul corect va executa mai bine și mai sigur lucrarea în condițiile pentru care a fost proiectat.

- Nu folosiți echipamentul electric dacă întrerupătorul nu cuplează sau decuplează. Orice unealtă, care nu poate fi controlată de întrerupător, este periculoasă și trebuie reparată.

- Feriți de copii și de persoane neinstruite echipamentele care nu sunt în funcțiune. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.

- Întrețineți cu grijă dispozitivele. Mențineți scule-le tăietoare ascuțite și curate. Dispozitivele între- ținute corespunzător, cu muchii tăietoare ascuțite, sunt mai puțin predispuse blocării și sunt mai ușor de controlat.

- Controlați pentru a depista centrarea incorectă sau griparea pieselor în mișcare, spargerea pieselor și orice altă stare care ar putea afecta funcționarea dispozitivului. Dacă se deteriorează, dați dispozitivul la reparat înainte de utilizare. Numeroase accidente sunt cauzate de echipamente slab întreținute.

- Folosiți doar accesoriiile recomandate de producător pentru modelul dvs. Accesoriiile adecvate pentru un dispozitiv pot deveni periculoase când sunt utilizate la altul.

Service

- Deservirea dispozitivului trebuie efectuată numai de personalul calificat pentru reparații. Deservirea sau întreținerea efectuată de persoane ne calificate pot cauza accidentări.

- La deservirea dispozitivului utilizați numai pie-se de schimb identice. Urmați instrucțiunile din capitolul despre întreținere al acestui manual. Utilizarea de piese neautorizate sau nerespectarea instrucțiunilor de întreținere poate crea un risc de electrocutare sau accidentare.

Avertizări privind siguranța mașinii cu jet de apă

AVERTIZARE

Acest capitol conține informații importante despre siguranță, specifice acestui echipament.

Citiți cu atenție aceste atenționări înainte de a utiliza această mașină de desfundat canale pentru a reduce riscul de electrocutare sau de alte accidentări grave.

PĂSTRAȚI TOATE AVERTIZĂRILE ȘI INSTRUCȚIUNILE PENTRU CONSULTARE ULTERIOARĂ!

Păstrați acest manual în același loc cu mașina în vederea utilizării de către operator.

- Nu actionați niciodată mașina cu jet cu furtunul scos din canal. Furtunul poate sări, cauzând accidentări prin lovire iar jetul poate penetra pielea cauzând accidentări grave.

- Apa presurizată poate fi injectată sub piele cauzând accidentări grave, inclusiv amputare. Nu pulverizați direct spre oameni sau animale.

- Nu acționați mașina cu jet peste presiunea nominală sau 140°F / 60°C (temperatura la intrare apei). Acest lucru sporește riscul de accidentare, inclusiv arsuri, și de deteriorare a mașinii cu jet.

- O singură persoană trebuie să controleze atât procesul de curățare cu jet cât și ventilul de picior. Utilizați întotdeauna ventilul de picior. Dacă furtunul de curățare iese din canal, operatorul trebuie să poată opri curgerea apei pentru a reduce riscul de bătaie a furtunului, care poate cauza accidentări prin lovire și injectare la presiune înaltă.

- Utilizați întotdeauna echipamente individuale de protecție adecvate în timpul manevrării și utilizării echipamentului de desfundat canale. Canalul poate conține chimicale, bacterii și alte substanțe care pot fi toxice, pot cauza infecții, arsuri sau alte probleme. Echipamentul personal de protecție adecvat include întotdeauna ochelari de protecție și mănuși, și poate include de asemenea echipamente precum mănuși de latex sau de cauciuc, măști de protecție a feței, ochelari, îmbrăcăminte de protecție, aparate de respirație și bocanci de protecție.

- Practicați igiena corespunzătoare. Utilizați apă caldă și săpun pentru a vă spăla mâinile și alte părți ale corpului expuse conținutului canalului după manipularea sau uzul echipamentului de desfundat canale. Nu mâncați și nu fumați în timpul exploatații sau manevrării echipamentului de desfundat canale. Asta va preveni contaminarea cu materiale toxice sau infectioase.

• Nu pulverizați lichide toxice sau inflamabile. Acest lucru va reduce riscul de arsuri, incendiu, explozie sau alte accidentări.
• Benzina și vaporii săi sunt deosebit de inflamabili și explozivi. Vezi manualul motorului pentru precauții în vederea reducerii riscurilor de arsuri, explozii și accidentări grave în timpul manipulării și utilizării benzinei.
• Motoarele produc monoxid de carbon, un gaz toxic incolor, inodor. Inhalarea monoxidului de carbon poate cauza greață, leșin sau deces. Nu porniți și nu exploatați motorul într-un spațiu închis, chiar dacă ușile și geamurile sunt deschise. Exploatați numai în exterior.
• Suprafețele fierbiniți pot cauza arsuri și incendiu. Feriți corpul și materialele inflamabile de suprafețele fierbiniți.
• Citiți și înțelegeti acest manual, manualul motorului și avertizările și instrucțiunile pentru toate echipamentele utilizate cu acest dispozitiv înainte de a-l pune în funcțiune. Nerespectarea tuturor avertismentelor și instrucțiunilor poate cauza pagube materiale și/sau accidentări grave.

Declarația de conformitate CE (890-011-320.10) va însoți acest manual ca o broșură separată când e cazul.

Dacă aveți întrebări privind acest produs RIDGID®:

• Contactați distribuitorul local RIDGID.
• Vizitați www.RIDGID.com sau www.RIDGID.eu pentru a găsi punctul dvs. local de contact RIDGID.
• Contactați Departamentul Serviciilor Tehnice RIDGID la [e-mail], sau telefonați în S.U.A. și Canada la [phone].

Descriere, specificații și echipamentul standard

Descriere

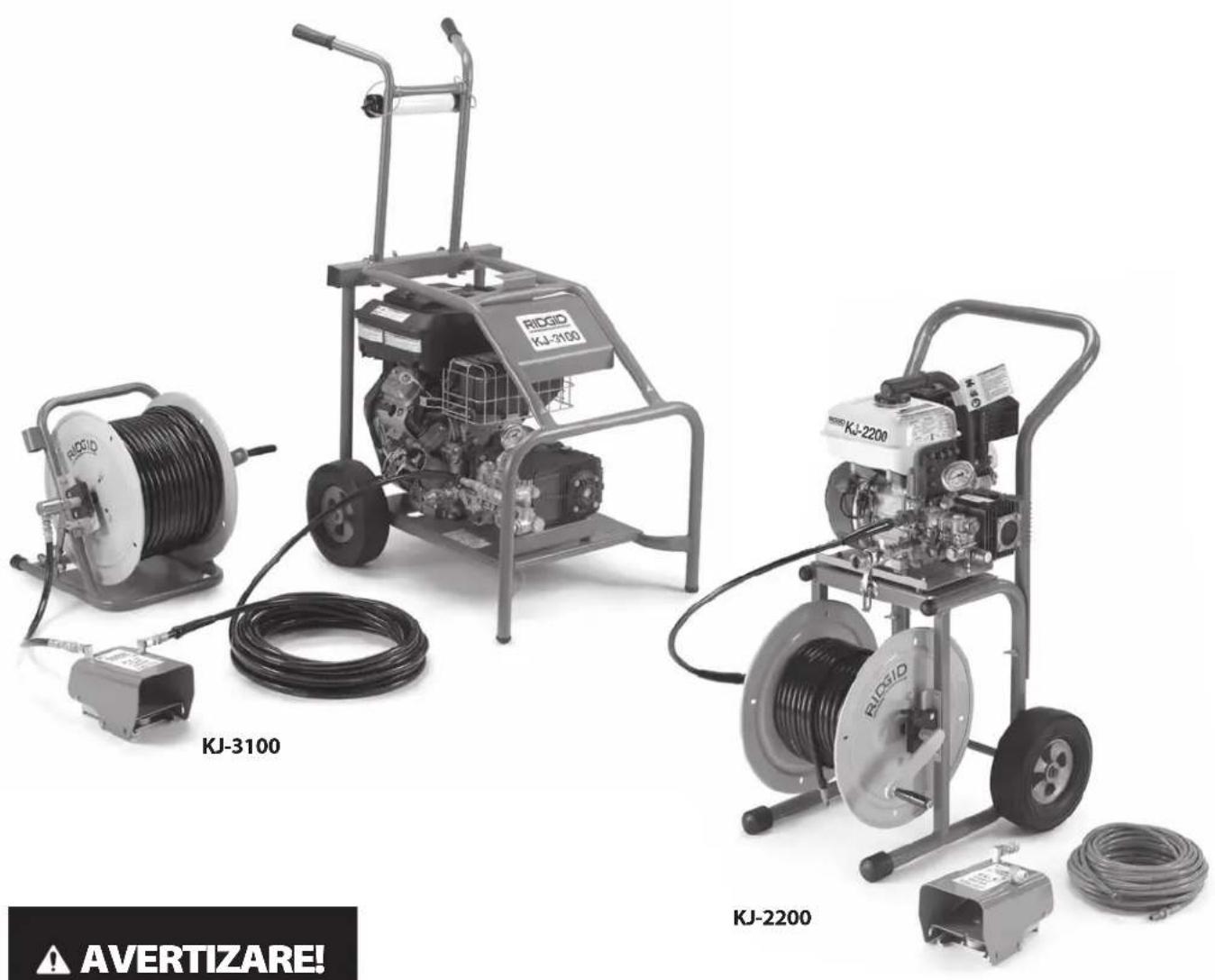

Maşinile cu jet de apă RIDGID® acționate de motor sunt maşini portabile cu jet de apă presurizată concepute să utilizeze combinația de presiune și debit al apei pentru a elimina grăsimile, nămolul, și rădăcinile din canale. Un furtun foarte flexibil și ușor este propulsat prin canal de jeturile îndreptate înapoi ale ajutajului maşinii cu jet, iar când e recuperat curăță conducta, eliminând reziduurile prin spălare. Cu activarea pulsației cuplată, coturile și sifoanele difficile sunt mai ușor de abordat. Toate maşinile sunt echipate cu un motor pe benzină pentru a acționa pompa triplex cu piston plonjor.

Figura 1 – Maşina cu jet de apă KJ-2200

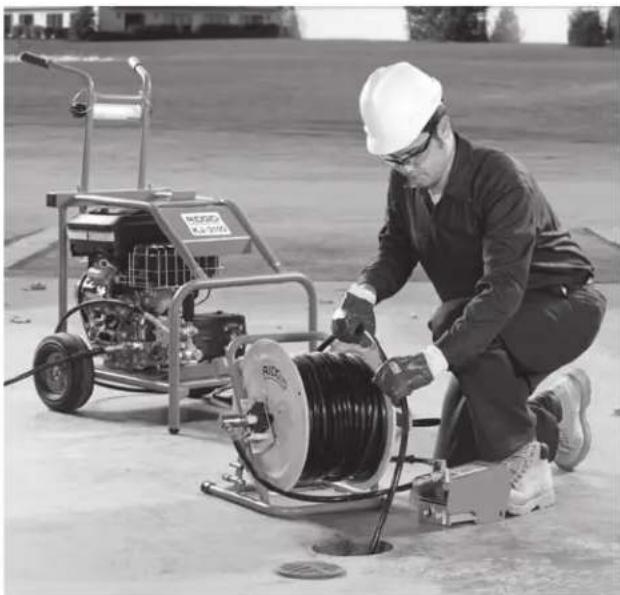

Figura 2 – Maşina cu jet de apă KJ-3100

Seria maşinii este plasată pe cadru. Ultimele 4 cifre indică luna și anul fabricației. (08 = luna, 10 = anul).

Specificații

Model mașină cu jet	Motor H.P.	Presiune PSI / bar
KJ-2200	6.5 / 6,5	2200 / 150
KJ-3100	16	3000 / 205
Debit GPM / litri	Capacitatea conductei de canalizare inch / mm	Greutate (fără tamburul furtunului) Ibs / kg
2.4 / 9	114 - 6 / 32 - 152	65 / 30
5.5 / 20	2 - 10 / 50 - 250	262 / 119

Pictograme

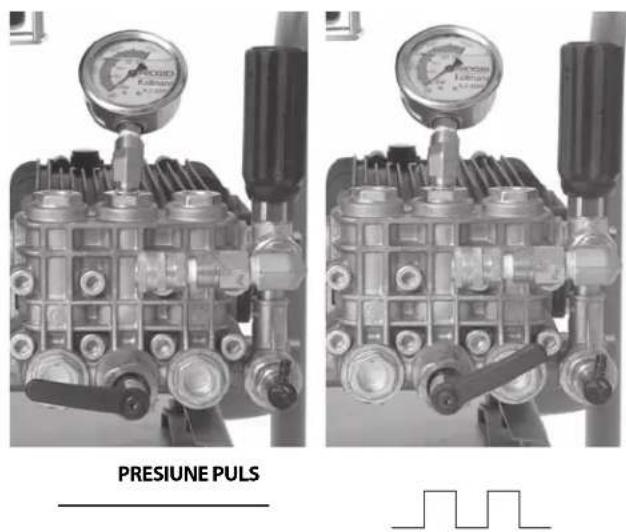

Modul de presiune

Modul cu pulsații

Echipamentul standard

Toate maşinile cu jet de apă se livrează cu

• Ajutaje adecvate pentru mașina cu jet
• Sculă de curățare a ajutajelor
• Ventil de picior FV-1
• Manualul de exploatare a motorului

Vezi catalogul RIDGID pentru echipamentele specifice furnizate cu fiecare număr de catalog.

NOTĂ Această mașină este destinată desfundării canalelor. Dacă este utilizată corespunzător, nu va deteriora un canal aflat în stare bună și proiectat, construit și întreținut corespunzător. Când canalul este în stare proastă sau nu a fost proiectat, construit și întreținut corespunzător, procesul de desfundare a canalului poate să nu fie eficientă sau poate cauza deteriorarea

canalului. Cel mai bun mod de a determina starea unui canal înainte de desfundare este prin inspecție vizuală cu un videoreceptor. Utilizarea necorespunzătoare a acestei mașini cu jet poate deteriora mașina și canalul. Această mașină poate să nu înlăture toate înfundările.

Asamblarea maşinii

AVERTIZARE

Pentru a preveni accidentarea gravă în timpul utilizării și deteriorarea mașinii, urmați aceste proceduri pentru asamblarea corespunzătoare.

Uleiul de motor

NOTĂ Mașina cu jet este livrată fără ulei în motor. Exploatarea motorului fără ulei va cauza defectarea motorului. Adăugați ulei înainte de punerea în funcțiune. Vezi manualul de exploatare a motorului furnizat pentru informații specifice privind adăugarea și selecția uleiului.

Uleiul de pompă/reductor

Pompa: Scoateți dopul din partea superioară a pompei și înlocuiti-l cu tija de nivel/bușonul de aerisire. Exploatarea mașinii cu jet cu dopul pus poate deteriora etanşările pompei. Controlați nivelul uleiului conform capitolului cu instrucțiuni de întreținere.

Reductorul (numai KJ-3100): Înlocuiti dopul din par-tea superioară a pompei cu tija de nivel/buşonul de aerisire. Exploatarea maşinii cu jet cu dopul pus poate deteriora etanşările reductorului. Controlați nivelul lubrifiantului conform capitolului cu instrucțiuni de între-tinere.

Figura 4 – Asamblarea KJ-2200

Căruciorul pentru transport KJ-2200

1. Instalați clema de fixare în canalul interior de la fiecare capăt al axului. (Vezi figura 4.)
2. Glisați o roată pe fiecare capăt al axului.
3. Instalați clema de fixare în canalul exterior de la fiecare capăt al axului pentru a fixa roata.
4. Utilizați şuruburile de suport furnizate și piulițele fluture pentru a fixa mânerele pe cadru.
5. Ridicați ansamblul motor/pompă pe cărucior, alini-ind orificiile din placa de bază cu bolțurile din partea de sus a căruciorului. Utilizați opritoarele de pe că-rucior pentru a fixa motorul/pompa. Asigurați-vă că ansamblul este fixat strâns.

Ansamblul mânerului KJ-3100

1. Introduceți mânerul prin cele două orificii din bara transversală a cadrului. (Vezi figura 5.)
2. Introduceți un cui spintecat prin orificiile din partea de jos a mânerului pentru a preveni smulgerea mânerului.
3. Înşurubați butoanele în formă de teu în bara transversală din spate. Reglați mânerele după dorință și strângeți butoanele pentru a fixa mânerul.

Figura 5 - Montarea mânerului KJ-3100

Inspectia înainte de utilizare

AVERTIZARE

Înaintea fiecărei utilizări, controlați mașina cu jet de apă și corectați toate problemele pentru a reduce riscul de accidentare din cauza apei presurizate sau a altor cauze și pentru a preveni defectarea mașinii.

Purtați întotdeauna ochelari de protecție, mănuși și alte echipamente de protecție adecvate când inspectați mașina cu jet pentru a vă proteja împotriva chimicalelor și bacteriilor de pe echipament.

1. Asigurați-vă că comutatorul/cheia de contact a motorului este în poziția OFF (decuplat).
2. Curățați complet uleiul, unsoarea sau murdăria de pe dispozitiv, incluzând manetele și comenzile. Aceasta ajută inspectia și ajută la prevenirea scăpării de sub control a mașinii sau comenzilor.
3. Inspectați mașina cu jet de apă și accesoriiile pentru următoarele:
4. Asamblare corectă și integralitate.
5. Piese defecte, uzate, lipsă, nealiniate gripate sau slă-bite.
6. Prezența și lizibilitatea etichetelor de avertizare. (Vezi figura 6.)
7. Orice altă stare care ar putea împiedica exploatarea normală și în condiții de siguranță.

Dacă apar probleme, nu utilizați mașina cu jet de apă până nu au fost remediate problemele respective.

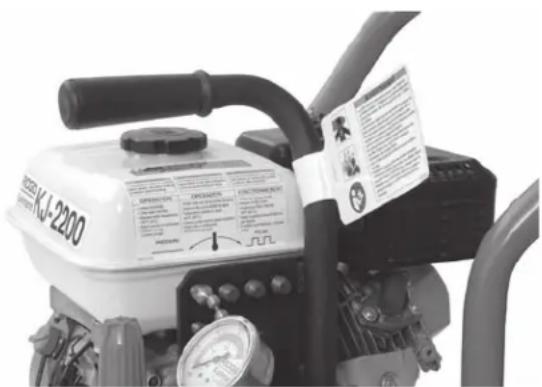

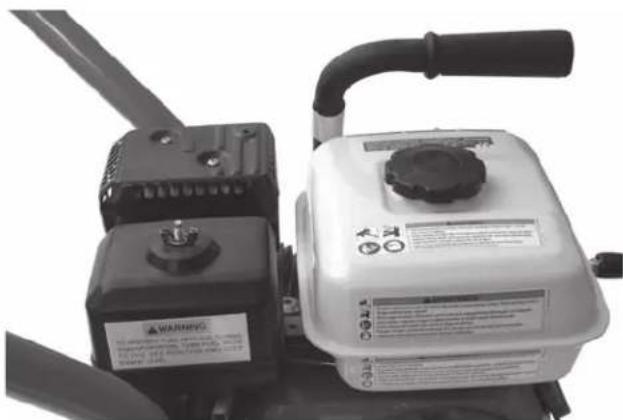

Figura 6A – Etichete de avertizare KJ-2200

1. Curățați filtrul pe admisia apei/spălătorul filtrului. Deșurubați capacul de la fund al filtrului pe admisie pentru a-l curăța. Murdăria și reziduurile pot restrânge curgerea apei spre pompă, cauzând probleme de performanță.

Figura 7 – Filtrul pe admisie/spălătorul filtrului

1. Inspectați orificiile ajutajelor mașinii cu jet pentru deteriorări sau obturații. Înfundările pot fi eliminate cu o sculă de curățare a ajutajelor. Fiți atent să nu lărgiți orificiile ajutajului în timpul curățării. Ajutajele deteriorate sau cu orificii lărgite pot diminua performanța mașinii cu jet și trebuie înlocuite.

2. Inspectați furtunurile, conectoarele și armăturile pentru uzură și deteriorări. Dacă există răsuciri, fisuri, rupturi sau uzură la mantaua exteriorară a furtunului sau alte deteriorări, nu folosiți furtunul. Furtunurile avariate se pot sparge sau pot avea scăpări de apă presurizată, cauzând accidentări grave. Furtunurile și armăturile de schimb trebuie să aibă presiunea nominală egală sau mai mare cu cea a mașinii cu jet.

3. Inspectați și întrețineți motorul conform manualului de exploatare a motorului.

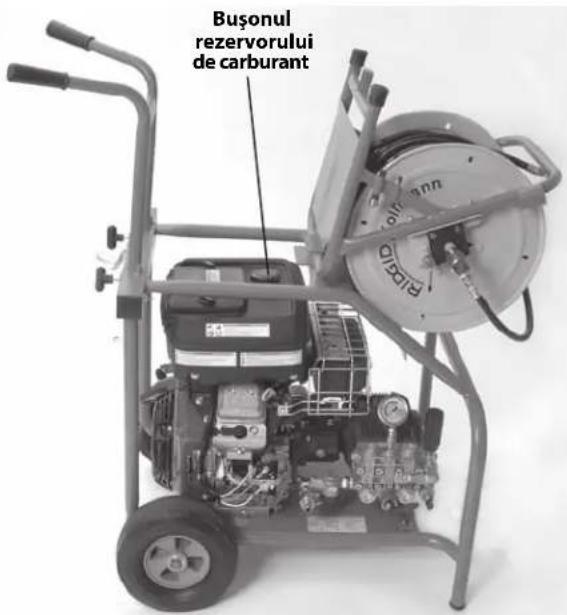

4. Verificați nivelul carburantului în motor. Pentru KJ-3100, deconectați zăvorul tamburului furtunului și rotiți tamburul furtunului înainte până se așează pe cadru pentru a asigura accesul la bușonul de alimentare cu benzină a motorului figura 8. Dacă e cazul, adăugați benzină fără plumb. Vezi manualul de exploatare a motorului pentru detalii. Fiți atent la manipularea benzinei. Realimentați cu carburant într-o zonă bine ventilată. Nu supraîncărcați rezervorul și nu vărsați carburantul. Asigurați-vă că ați închis cum trebuie bușonul rezervorului.

Figura 8 – Accesul la rezervorul de carburant al KJ-3100

1. Verificați nivelul uleiului în pompă și reductor (dacă e cazul) și adăugați ulei dacă e necesar (vezi capitolul privind instrucțiunile pentru întreținere).

Pregătirea mașinii și suprafeței de lucru

AVERTIZARE

Purtați întotdeauna ochelari de protecție, mănuși și alte echipamente de protecție adecvate când inspectați mașina cu jet pentru a vă proteja împotriva chimicalelor și bacteriilor de pe echipament. Încălțămintea cu talpă de cauciuc, antiderapantă împiedică alunecarea pe suprafețe ude.

Motoarele produc monoxid de carbon, un gaz toxic incolor, inodor. Inhalarea monoxidului de carbon poate cauza greata, leşin sau deces. Nu porniti și nu exploatați motorul într-un spațiu închis, chiar dacă ușile și geamurile sunt deschise. Exploatați numai în exterior.

Pregătiți mașina cu jet de apă și zona de lucru conform acestor proceduri pentru a reduce riscul de accidentare din cauza apei presurizate, arsurilor chimice, infecțiilor, monoxidului de carbon și altele, și pentru a preveni deteriorarea mașinii.

1. Controlați zona de lucru pentru:

2. Iluminare adecvată.

3. Lichide, vapori sau prafuri inflamabile. Dacă sunt prezente, nu lucrați în zonă până nu au fost identificate sursele și remediate. Mașina cu jet nu este antideflagrantă și poate produce scântei.
4. Un loc curat, orizontal, stabil și uscat pentru mașină și operator. Dacă e nevoie, îndepărtați apa din zona de lucru. S-ar putea să fie nevoie să se pună jos lemne sau alte materiale de acoperire.
5. Amplasarea maşinii cu jet, adică într-o zonă din exterior bine ventilată. Nu plasați maşina cu jet în interior, chiar dacă uşile și geamurile sunt deschi-se. Maşina cu jet poate fi amplasată la distanță de punctul de utilizare.
6. Alimentare adecvată cu apă.

7. Cale liberă pentru a transporta mașina cu jet la locul de amplasare.

8. Inspectați canalul care urmează a fi desfundat. Pe cât posibil, determinați punctul(ele) de acces la canal, dimensiunea(ile) și lungimea(ile) canalului, distanța la rezervoare sau la conductele principale, natura înfundării, prezența unor chimicale de desfundat canale sau a altor chimicale, etc. Dacă sunt prezente chimicale în canal, este importantă înțelegerea măsurilor specifice de siguranță necesare pentru lucrul în prezența acelor chimicale. Pentru informațiile necesare, contactați fabricantul chimicalelor.

Dacă e necesar, îndepărtați accesoriiile (closete, etc.) pentru a permite accesul la canal. Nu introduceți furtunul printr-un accesoriu. Acest lucru ar putea deteriora furtunul și accesoriiul.

1. Stabiliti care este echipamentul adecvat pentru aplicație. Vezi capitolul Specificații pentru informații despre aceste mașini cu jet de apă. Mașinile de desfundat canale pentru alte aplicații pot fi găsite consultând catalogul RIDGID, on-line la www.RIDGID.com sau www.RIDGID.eu.
2. Asigurați-vă că întregul echipament a fost inspectat în mod adecvat.
3. Evaluați zona de lucru și stabiliti dacă sunt necesare bariere pentru blocarea accesului trecătorilor. Trecătorii pot distrage atenția operatorului. Dacă lucrați în apropierea zonelor de trafic, amplasați conuri reflectorizante sau alte bariere pentru avertizarea șoferilor.
4. Dacă e necesar, plasați capace protectoare în zona de lucru. Procesul de desfundare a canalului poate fi complex.
5. Duceți mașina cu jet în zona de lucru bine ventilată din exterior pe calea liberă. Dacă mașina trebuie ridicată, utilizați tehnici adecvate de ridicare. Fiți atent la

deplasarea echipamentului în sus și în jos pe scări, și țineți seama de pericolul de alunecare. Purtați încăl-țăminte corespunzătoare pentru a preveni alunecarea.

Alimentarea cu apă

Confirmați că există debit suficient de apă pentru mașina cu jet. Trageți un furtun de la sursa de apă la mașina cu jet. Utilizați furtunul cu cel mai mare diametru și cea mai mică lungime posibilă. Un furtun cu diam. int. de 34 / 19 mm este dimensiunea minimă recomandată. Pentru conformarea cu codurile și reglementările locale trebuie utilizat un dispozitiv corespunzător pentru prevenirea curgerii în sens invers. Porniți apa la sursă și măsurați timpul necesar pentru a umple o găleată curată de cinci galoane. Vezi următorul tabel pentru timpii maximii de umplere a găleții pentru fiecare mașină cu jet.

Mașina cu jet	Regim nominal GPM / litri	Timp maxim de umplere găleată de 5 Gallon / 18,9 litri
KJ-2200 2.4 / 9 125 secunde
KJ-3100 5.5 / 20 55 secunde

Debitul insuficient de apă nu va permite mașinii cu jet să ajungă la presiunea nominală, putând deteriora pompa. Controlați ca în apa din găleată să nu fie murdărie și reziduuri. Murdăria și reziduurile din sursa de apă pot cauza uzura excesivă a pompei, înfundarea fil-trelor și ajutajelor mașinii cu jet și scăderea performan-ței. Nu folosiți apă din iazuri, lacuri sau alte surse care pot fi contaminate.

În cazurile de debit insuficient de apă, soluțiile posibile includ utilizarea de armături ce permit racordarea mai multor furtunuri de alimentare la mașina cu jet sau utilizarea unui rezervor.

Dacă este utilizat un rezervor, instalați un teu cu robinete cu orificiu complet la admisia apei în mașina cu jet așa cum este prezentat în figura 9. Racordați un furtun de ^3/_4 " / 19 mm nu mai lung de 6 picioare / 1,8 m la robinetul de pe evacuarea teului, și racordați alimentarea cu apă la intrarea în teu. Plasați capătul furtunului în rezervor sau racordați-l la evacuarea rezervorului. Întreaga lungime a furtunului de la rezervor trebuie să fie cu nu mai mult de 5" / 12,7 cm deasupra admisiei apei în mașina cu jet, sau mașina cu jet nu va trage apă din rezervor.

Figura 9 – Racordurile alimentării cu apă la utilizarea unui rezervor

Umpleți rezervorul înainte de a porni mașina cu jet. Când porniți mașina cu jet, închideți robinetul rezervorului. Imediat după pornirea mașinii cu jet deschideți robinetul rezervorului. Urmăriți nivelul apei din rezervor, și dacă e cazul opriți curățarea cu jet pentru a permite reumplerea rezervorului. Nu lăsați ca nivelul apei să scadă sub capătul furtunului.

Pentru o curățare mai bună poate fi utilizată apă caldă. Nu folosiți apă mai caldă de 140°F / 60°C – acest lucru cauzând activarea protecției la suprasarcină termică a pompei. La folosirea apei calde, utilizați echipamentul individual de protecție corespunzător pentru a reduce riscul de arsuri.

La utilizarea pe vreme rece, luați măsuri de precauție pentru a preveni înghețarea apei în pompă. Acest lucru poate deteriora pompa.

Asigurați-vă că robinetul de alimentare pe admisia mașinii cu jet este închis și racordați furtunul de alimentare la mașina cu jet.

Pregătirea canalului

Dacă lucrați printr-un cămin, colector de ape pluviale sau alt acces de dimensiuni mari, utilizați conducte și armături pentru a ghida furtunul de curățare de la deschizătura canalului până la punctul de lucru. Acest lucru va preveni bătaia furtunului de curățare în zona accesului, protejând furtunul de deteriorare.

Figura 10 – Extinderea deschizăturii canalului la punctul de lucru

Pregătirea furtunului

Procedați cu atenție când plasați furtunurile mașinii cu jet. Trecerea furtunurilor peste suprafețe aspre, muchii ascuțite, călcarea furtunurilor etc. poate deteriora man-taua furtunului, mai ales când mașina cu jet este utilizată în modul cu pulsații. Menținerea furtunului de curățare pe tambur ajută la minimizarea deteriorării furtunului.

1. Selectați o dimensiune de furtun de curățare adecvat canalului curățat. În general nu se recomandă racordarea a două furtunuri de curățat pentru curățarea canalelor. Racordul dintre două furtunuri este mai puțin flexibil și poate împiedica trecerea prin armături Diagrama de selectare a furtunului de curățare.

2. După caz, separați tamburul furtunului de ansamblul motor/pompă. Plasați tamburul furtunului la cel mult 3 picioare / 90 cm de deschiderea canalului. Nu lăsați prea mult din furtun în afara canalului pentru a preveni deteriorarea furtunului. Dacă tamburul furtunului nu poate fi plasat la mai puțin de 3 picioare / 90 cm de deschiderea canalului, prelungiți deschiderea canalului înapoi la tamburul furtunului cu țevi și armături având dimensiuni similare.

3. Treceți un furtun de la mașina cu jet la armătura IN de pe ventilul de picior. Utilizați bandă de PTFE pentru etanșarea racordului. Poziționați ventilul de picior pentru accesibilitate. Trebuie să puteți controla furtu-nul de curățare și ventilul de picior.

4. Racordati furtunul de pe tambur la armătura OUT de pe ventilul de picior.

Figura 11 – Racordarea ventilului de picior

1. Însemnați furtunul de curățare lângă capăt pentru a indica apropierea ajutajului de deschizătura canalului când este retras. Acest lucru va preveni ieșirea ajutajului din canal și bătaia furtunului. Distanța depinde de configurația a canalului, dar trebuie să fie de cel puțin 4' / 1,2 m.

2. Scoateți ajutajul de pe capătul furtunului de curățare și plasați capătul furtunului de curățare în canal. Deschideți robinetul de alimentare pe admisie pentru a purja aerul și toate reziduurile din mașina cu jet și furtunuri. Lăsați apa să curgă cel puțin 2 minute.

3. Închideti ventilul de alimentare pe admisie.

4. Alegeți un ajutaj. Utilizați ajutaje dimensionate special pentru mașina cu jet utilizată. Utilizarea unui ajutaj incorect poate cauza slăbirea performanței (presiune joasă de lucru sau debit scăzut) sau poate deteriora mașina cu jet datorită presiunilor excesiv de mari. Asigurați-vă că orificiile ajutajului sunt curate și deschise. Vezi Diagrama de selectare a ajutajului mașinii cu jet.

Dacă utilizați ajutajul RR3000 pentru canale mai mari de 6" / 152 mm și până la 9" / 229 mm, trebuie utilizată extensia. Pentru canale de 6" / 152 mm și mai mici, nu este nevoie de extensie. Dacă e cazul, strângeți bine cu mâna extensia pe RR3000 – nu strângeți exagerat. Utilizarea ajutajului RR3000 într-o conductă mai mare de 6" până la 9" / 152 mm și până la 229 mm fără extensie, sau în conducte mai mari de 9" / 229 mm poate permite schimbarea direcției ajutajului în canal, ieșirea la utilizator și cauzarea de accidentări grave (figura 12).

1. Prindeți strâns cu mâna ajutajul de capătul furtunului – nu strângeți exagerat. Strângerea exagerată a ajutajului poate deteriora ajutajul, cauzând diminuarea performanței.

2. Introduceți furtunul cu ajutajul prins în canal și deschi-deți robinetul de alimentare pe admisie. Confirmați că apa curge liber prin ajutaj și închideți ventilul de alimentare pe admisie.

Figura 12 – Ajutaj RR3000 cu extensie

DIAGRAMA DE SELECTARE A FURTUNULUI DE CURĂTARE

Aplicații		Dimensiune teavă inch / mm	Dimensiune ajutaj inch / mm	Dimensiune furtun (diam.int.) inch / mm	Dimensiune furtun (diam.ext.) inch / mm
KJ-2200	Lavoare, pisoare, și conducte mici.	114 - 2 / 32 - 50	18 / 3,2 NPT	18 / 3,2	316 / 4,8
	Chiuvete de bucătărie, căzi și colectoare de spălătorie, guri de purjare și canale de aerisire.	2 - 3 / 50 - 76	18 / 3,2 NPT	316 / 4,8	14 / 6,4
	Canale de scurgere pentru duș și pardoseală, conducte la- terale și sifoane cu grăsimi.	3 - 4 / 76 - 101	14 / 6,4 NPT	14 / 6,4	12 / 13
	Conducte laterale și principale.	4 - 6 / 101 - 152	14 / 6,4 NPT	14 / 6,4	12 / 13
KJ-3100	Coșuri de tiraj, guri de purjare și canale de aerisire.	2 - 3 / 50 - 76	18 / 3,2 NPT	316 / 4,8	14 / 6,4
	Canale de scurgere pentru pardoseală, conducte laterale și sifoane cu grăsimi.	3 - 4 / 76 - 101	14 / 6,4 NPT	38 / 9,5	58 / 16
	Conducte laterale și principale.	4 - 10 / 101 - 250	14 / 6,4 NPT	38 / 9,5	58 / 16

DIAGRAMA DE SELECTARE A AJUTAJULUI MAŞINII CU JET

KJ-2200	Dimensiune filet, inch / mm	^1/_8 / 3,2 NPT	^1/_4 / 6,4 NPT
	Dimensiune furtun (diametru interior), inch / mm	^1/_8 & ^3/_16 / 3,2 & 4,8	^1/_4 / 6,4
	Dimensiune furtun (diametru exterior), inch / mm	^3/_16 & ^1/_4 / 4,8 & 6,4	^1/_2 / 13
	Este dotat cu trei orificii de jet de reacție îndreptate înapoi pentru o propulsie maximă în vederea spălării pe distanțe mari cu jet de apă. Utilizați acest ajutaj pentru majoritatea aplicațiilor.	H-61 H-71
	Utilizează trei orificii de jet de reacție îndreptate înapoi, plus un orificiu îndreptat înainte pentru a penetra grăsimile solide sau înfundările cu nămol. Jetul îndreptat înainte creează un orificiu în infundare prin care va trece ajutajul. Este de asemenea foarte eficient la eliminarea înfundărilor cu gheata.	H-62 H-72
	Utilizați ajutajul pliabil pentru a aborda coturile dificile. Acest ajutaj are trei orificii de jet de reacție îndreptate înapoi.	H-64
	Utilizați ajutajul rotitor pentru a curăța unsoarea și înfundările similare din canal.	H-65 H-75
KJ-3100	Dimensiune filet, inch / mm	^1/_8 / 3,2 NPT	^1/_4 / 6,4 NPT
	Dimensiune furtun (diametru interior), inch / mm	^3/_16 / 4,8	^3/_8 / 9,5
	Dimensiune furtun (diametru exterior), inch / mm	^1/_4 / 6,4	^5/_8 / 16
	Este dotat cu patru (4) orificii de jet de reacție îndreptate înapoi pentru o propulsie maximă în ve-derea spălării pe distanțe mari cu jet de apă. Utilizați acest ajutaj pentru majoritatea aplicațiilor.	H-101 H-111
	Utilizează trei orificii de jet de reacție îndreptate înapoi, plus un orificiu îndreptat înainte pentru a penetra grăsimile solide sau înfundările cu nămol. Jetul îndreptat înainte creează un orificiu în înfundare prin care va trece ajutajul. Este de asemenea foarte eficient la eliminarea înfundărilor cu gheata.	H-102 H-112
	Utilizați ajutajul pliabil pentru a aborda coturile difficile. Acest ajutaj are patru (4) orificii de jet de reacție îndreptate înapoi.	H-104
	Utilizați ajutajul rotitor pentru a ajuta la curățarea unsorii și înfundărilor similare din canal.	H-105 H-115
	Utilizați pentru a elimina rădăcinile și alte feluri de înfundări.NOTĂ! Utilizați extensia pentru a stabiliza RR3000 când curățați canale cu diametrul de 8" / 200 mm.		RR3000

Instrucțiuni de exploatare

AVERTIZARE

Întotdeauna purtați ochelari de protecție pentru a vă apăra ochii de murdării și alte obiecte străine. Purtați întotdeauna echipamente individuale de protecție adecvate pentru mediul de lucru.

Nu acționați niciodată mașina cu jet cu furtunul scos din canal. Furtunul poate sări, cauzând accidentări prin lovire iar jetul poate penetra pielea cauzând accidentări grave.

Apa presurizată poate fi injectată sub piele cauzând accidentări grave, inclusiv amputare. Nu pulverizați direct spre oameni sau animale.

Nu actionati mașina cu jet peste presiunea nominală sau 140°F / 60°C (temperatura la intrare apei). Acest lucru sporește riscul de accidentare, inclusiv arsuri, și de deteriorare a mașinii cu jet.

O singură persoană trebuie să controleze atât procesul de curățare cu jet cât și ventilul de picior. Utilizați întotdeauna ventilul de picior. Dacă furtunul de curățare iese din canal, operatorul trebuie să poată opri curgerea apei pentru a reduce riscul de bătaie a furtunului, care poate cauza accidentări prin lovire și injectare la presiune înaltă.

Utilizați întotdeauna echipamente individuale de protecție adecvate în timpul manevrării și utilizării echipamentului de desfundat canale. Canalul poate

conține chimicale, bacterii și alte substanțe care pot fi toxice, pot cauza infecții, arsuri sau alte probleme. Echipamentul personal de protecție adecvat include întotdeauna ochelari de protecție și mănuși, și poate include de asemenea echipamente precum mănuși de latex sau de cauciuc, măști de protecție a feței, ochelari, îmbrăcăminte de protecție, aparate de respirație și bocanci de protecție.

Urmați instrucțiunile de exploatare pentru a redu- ce riscul de accidentare datorită bătăii furtunurilor, injeției de lichide presurizate, monoxidului de car- bon și altor cauze.

1. Asigurați-vă că mașina și zona de lucru au fost pre-gătite corespunzător, iar în zona de lucru nu sunt tre-cători sau alte motive de distragere a atenției. Dacă mașina cu jet este plasată la distanță de punctul de utilizare, o altă persoană trebuie plastă la mașina cu jet.
2. Introduceți furtunul cu ajutajul cuplat în canal la cel puțin trei picioare astfel încât capătul furtunului să nu iasă din canal cu bătaie în jur când mașina este pornită.
3. Confirmați că maneta dispozitivului de activare a pulsațiilor este rotit în sens opus acelor de ceasornic în poziția "Presiune" (figura 16).
4. Deschideți robinetul de alimentare pe admisie Nu porniți niciodată motorul fără a avea alimentarea cu apă pornită. Acest lucru poate deteriora pompa.
5. Apăsați ventilul de picior pentru a reduce presiunea și lăsați motorul să pornească. Confirmați că apa curge liber prin ajutaj. Respectând instrucțiunile de pornire furnizate în manualul motorul, porniți motorul. Lăsați motorul să se încălzească.

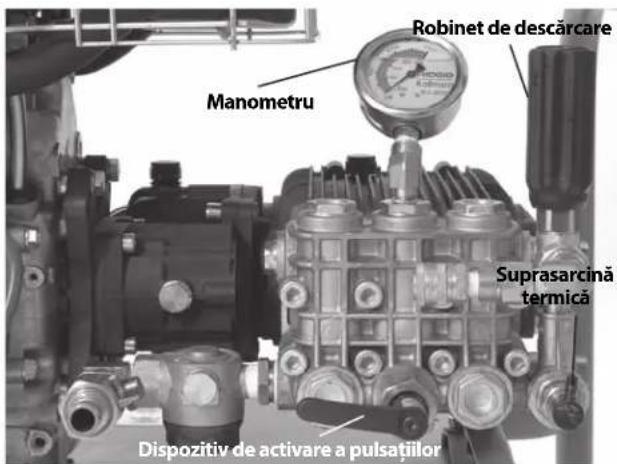

Figura 13 - Butoane de control

1. Rotiți robinetul de descărcare urmărind manometrul pentru a potrivi presiunea după dorință (în sensul acelor de ceasornic pentru a mări presiunea, în sens opus acelor de ceasornic pentru a o micșora). Nu depășiți presiunea nominală a mașinii pe care o utilizatii. Nu forțați robinetul de descărcare și nu utilizatii chei sau unelte pentru a-l roti. Acest lucru va deteriora robinetul de descărcare.

Maşina cu jet Presiune nominală, PSI / bar

KJ-2200 2200 / 150

KJ-3100 3000 / 205

Dacă mașina cu jet nu generează presiunea nominală sau funcționează neregulat:

• Asigurați-vă de reglarea corespunzătoare a clape- tei motorului.
• Asigurați-vă că robinetul de alimentare pe admisie este complet deschis și că celelalte ventile ale sistemului de alimentare sunt complet deschise.
• Rotiți robinetul de descărcare în sensul acelor de ceasornic pentru mări presiunea. Nu forțati.
• Asigurați-vă că dispozitivul de activare a pulsațiilor este pe setarea "Presiune".
• Alternați dispozitivului de activare a pulsațiilor între pozițiile “Presiune” și “Puls” de mai multe ori în timpul funcționării unității pentru a elimina tot aerul prins din sistem.
• Inspectați sistemul pentru scăpări. Fiți precaut în timpul inspecției pentru a preveni accidentarea. Dacă se constată scăpări, opriți mașina cu jet înainte de remediere.

• Opriti mașina cu jet. Controlați filtrul pe admisie/spălătorul filtrului și aveți grijă să fie lipsite de reziduuri.

• Asigurați-vă că există un debit adecvat de apă la mașina cu jet.

• Opriti mașina cu jet și închideți robinetul de alimentare cu apă. Scoateți ajutajul și curățați orificiile cu scula de curățare a ajutajelor.

• Aționați mașina cu jet fără ajutaj pe furtun pentru a îndepărta aerul sau reziduurile din sistem. Opriți mașina cu jet înainte de a scoate sau de a fixa ajutajul.

• Pozitionati-vă corect pentru lucru.

• Asigurați-vă că puteți controla acțiunea de oprire/ pornire a ventilului de picior. Nu apăsați încă ventilul de picior.

• Aveți grijă să aveți un echilibru bun și să nu fie nevoie să vă dezechilibrati.
• Trebuie să puteți pune în orice moment o mână pe furtunul de curățare pentru a controla și sprijini furtunul.
• Trebuie să puteți avea acces la tambur pentru a înfășura furtunul.

Această poziție de exploatare vă ajută să mențineți controlul furtunului de curățare.

Figura 14 – Pozitia corectă de exploatare

Curățarea cu jet a canalului

Când se curăță cu jet un canal, în mod tipic furtunul este introdus în canal pe toată distanța de curățat iar apoi este tras încet înapoi. Acest lucru permite apei presurizate îndreptate spre pereții canalului să îndepărteze depunerile.

Eliberați știftul de blocare de pe tamburul furtunului. Cu cel puțin trei picioare de furtun introdus în canal și cu o mână pe furtun pentru a-i controla mișcarea, apăsați ventilul de picior. Orificiile de jet de reacție îndreptate înapoi de pe ajutaj ajută la tragerea furtunului în canal. Introduceți furtunul atât de departe cât trebuie curățat. Dacă furtunul se oprește, a dat de un obstacol.

Dacă ajutajul nu poate trece de un obstacol, precum o schimbare de direcție (sifon, cot etc.) sau o înfundare.

• împingeti brusc, repetat furtunul.
• Rotiți furtunul cu un sfert până la jumătate de tură pentru a orienta setul de furtun spre schimbarea de direcție. (Dacă furtunul a fost rotit, după ce a trecut de obstacol, rotiți-l înapoi pentru a preveni răsucirea) Vezi figura 15.
• Utilizați modul cu pulsații. (vezi secțiunea următoare).
• Utilizați un furtun pentru sifon sau un furtun cu diametrul mai mic.

Figura 15 – Rotirea furtunului

După ce ați trecut de înfundare, curățați temeinic acea sectiune a canalului înainte de a merge mai departe. Treceți cu mai multe picioare dincolo de zona obstaco-

lului și trageți încet ajutajul înapoi prin zona obstacolului. Faceți acest lucru de mai multe ori, apoi mergeți mai departe în canal.

Urmăriți nivelul apei în canal. Dacă nivelul apei crește prea mult, poate fi nevoie să opriți mașina cu jet și să permiteți apei să se scurgă înainte de a continua. Curățarea cu jet când conducta este plină cu apă este mai puțin eficientă decât când conducta este goală. Nu lăsați mașina cu jet să funcționeze un timp mai îndelungat cu ventilul de picior închis. Când ventilul de picior este închis, apa este recirculată în pompă supraîncălzindu-se. Acest lucru putând cauza activarea protecției la suprasarcină termică a pompei.

După ce ajutajul a ajuns la distanța dorită în canal, trageți-l încet înapoi (1 ft / 30 cm pe minut pentru depuneri grele în canal) prin canal. Utilizați o mâna pentru a controla furtunul și cealaltă mână pentru a înfășura furtunul pe tambur. Fiți atent ca la apropierea ajutajului de deschizătura canalului, ajutajul să nu iasă din canal în timp ce apa curge. Acest lucru ar putea permite bătăi ale furtunului, cauzând accidentări prin lovire și datorită lichidului presurizat. Controlați mereu furtunul. Fiți atent la semnul de pe furtun de lângă ajutaj. Eliberați ventilul de picior pentru a opri curgerea apei.

Opriți motorul conform indicațiilor manualului motorului, și apăsați ventilul de picior pentru a elibera presi-unea din sistem. Nu lăsați niciodată sistemul presurizat. Dacă e cazul, înlocuți ajutajul și continuați curățarea conform procedeului de mai sus. Pentru desfundarea completă se recomandă mai multe treceri printr-o conductă.

La terminare, cu mașina cu jet oprită, scoateți ajutajul și deschideți robinetul de alimentare pe admisie pentru a spăla pompa și furtunul. Dacă utilizați mașina cu jet pe vreme rece, evacuați imediat apa din sistem pentru a preveni deteriorările din cauza înghețului. Vezi Păstra-rea mașinii pentru informații privind protecția împotri-va înghețului.

Utilizarea modului cu pulsații

Când manipularea furtunului nu este suficientă pentru a trece printr-un element de schimbare a direcției sau un obstacol, trebuie utilizat modul cu pulsații. Modul cu pulsații induce o variație mare a presiunii apei care cauzează vibrația furtunului, ușurând avansul furtunului.

1. Rotiți maneta dispozitivului de activare a pulsații-lor în sensul acelor de ceasornic la poziția "Puls". În modul cu pulsații, manometrul va indica mai puțin decât presiunea reală. Acest lucru este normal.

Figura 16 – Pozitia manetei dispozitivului de activare a pulsațiilor

1. Dacă e cazul, împingeți brusc, repetat furtunul și ro-tiți-l pentru a ajuta trecerea ajutajului prin obstacol.
2. După ce s-a trecut de obstacol, rotiți maneta dispozitivului de activare a pulsațiilor în sens opus acelor de ceasornic la poziția "Presiune". Nu lăsați mașina cu jet în modul cu pulsații mai mult decât e necesar pentru a trece printr-un obstacol. Utilizarea excesivă a funcției cu pulsații poate cauza uzura prematură a furtunurilor și sistemului.

Utilizarea maşinii cu jet de apă ca spălător sub presiune

Maşinile cu jet de apă RIDGID pot fi utilizate și ca spălătoare sub presiune cu adăugarea pachetului pentru spălare sub presiune. Utilizarea ca spălător sub presiune este similară utilizării ca maşină cu jet, și acele instrucțiuni trebuie utilizate împreună cu următoarele.

1. Localizați o zonă de lucru corespunzătoare.
2. Asigurați-vă că întregul echipament a fost inspectat în mod adecvat.
3. Branşati pistoletul la furtunul pistoletului de spălare. Utilizați întotdeauna un furtun cu presiunea nominală cel puțin egală cu presiunea nominală a mașinii cu jet. Utilizați un agent de etanșare pentru fileturi pentru a preveni scăpările.
4. Branşati furtunul la evacuarea maşinii cu jet. Asigurați- vă de conectarea strânsă a capetelor furtunului pen- tru a preveni deconectarea acestora sub presiune.

5. Racordati o sursă de alimentare cu apă, așa cum s-a discutat anterior, la mașina cu jet.

6. Deschideți robinetul de alimentare pe admisie și apă-sați trăgaciul pistoletului de spălare pentru a lăsa apa să curgă și purjați tot aerul din sistem. Nu porniți nici- odată motorul fără a avea alimentarea cu apă pornită. Acest lucru poate deteriora pompa.

7. Aveți grijă ca maneta dispozitivului de activare a pulsațiilor să fie rotită în sens opus acelor de ceasornic în poziția "Presiune".
8. Reglajele ajutajului pistoletului de spălare – Prin rotirea ajutajului, profilul spălării poate fi reglat de la un flux fin la o pulverizare de tip evantai larg. Prin trage-rea înainte (presiune joasă) și înapoi (presiune înaltă) a ajutajului, presiunea poate fi reglată. Asigurați-vă că ajutajul este tras înapoi la poziția de presiune în- altă pentru a pune în funcțiune.

Figura 17 – Reglările ajutajului pistoletului de spălare

1. Deconectarea pistoletului de spălare – pistoletul de spălare include un întrerupător în spatele trăgaciului. Basculați în jos întrerupătorul pentru a împiedica acționarea trăgaciului când pistoletul de spălare nu este utilizat.
2. Cu pistoletul îndreptat într-o direcție nepericuloasă, apăsați trăgaciul pistoletului pentru a reduce presiunea, permitând pornirea motorului. Respectând instrucțiunile de pornire furnizate în manualul motorul, porniți motorul. Lăsați motorul să se încălzească. Eliberați trăgaciul imediat ce motorul pornește.
3. Cu pistoletul îndreptat într-o direcție nepericuloasă, apăsați trăgaciul pistoletulu. Rotiți robinetul de descărcare urmărind manometrul pentru a potrivi presiunea după dorință. Nu depășiți presiunea nominală a mașinii. Eliberați trăgaciul pistoletului de spălare.

Exploatarea spălătorului sub presiune

1. Când utilizati un spălător sub presiune, pentru un control mai bun folosiți ambele mâini pentru a ține și îndrepta pistoletul de spălare. Nu îndreptați niciodată pistoletul de spălare spre oameni. Apa presurizată poate fi injectată sub piele cauzând accidentări grave. Nu îndreptați niciodată pistoletul de spălare spre echipamentul electric sau cablaj pentru a evita riscul de electrocutare.
2. Controlați debitul apei cu trăgaciul. Procedați cu gri- jă când utilizați spălătorul sub presiune. Aducerea

ajutajului prea aproape de o suprafață o poate deteriora. Testați o zonă mică, ferită pentru a confirma configurările lucrării după dorință.

1. Nu lăsați mașina cu jet să funcționeze un timp mai îndelungat cu ventilul de picior închis. Când trăgaciul este decuplat, apa este recirculată în pompă supraîncălzindu-se Acest lucru putând cauza activarea protecției la suprasarcină termică a pompei.
2. După finalizarea spălării sub presiune, eliberați trăgaciul și opriți motorul conform indicațiilor manualului motorului. Apăsați trăgaciul pentru a elibera presiunea din sistem. Nu lăsați niciodată sistemul presurizat.

Injectorul de detergent

1. Dacă e necesar, cuplați injectorul de detergent la ștuțul de evacuare. Îndepărtați furtunul de evacuare și cuplați injectorul de detergent cu săgeata de pe unitate îndreptată în aceeași direcție cu fluxul de apă. Utilizați un agent de etanșare pentru fileturi pentru a preveni scăpările. Recuplați furtunul de evacuare.
2. Cuplați furtunul sifon la injectorul de detergent. Plasați capătul cu sită al furtunului în recipientul cu detergent. Utilizați numai detergenți destinați utilizării că spălătoare sub presiune. Urmați toate instrucțiu-nile detergentului. Nu pulverizați lichide inflamabile sau chimicale toxice. Alți detergenți, solventi, agenti de curățare etc. pot deteriora mașina cu jet, sau pot cauza accidentări grave.
3. Când se execută o spălare sub presiune, detergenții sunt dozați numai când ajutajul pistoletului de spălare este în poziția de presiune joasă. Trageți înainte ajutajul la poziția de presiune joasă pentru dozarea detergentului.
4. În timpul exploatații, viteza de aplicare a detergentului poate fi reglată prin rotirea manșonului de pe injectorul de detergent. În sens opus acelor de ceasornic mărește cantitatea de detergent, în sensul acelor de ceasornic o micșorează.
5. După ce aplicarea detergentului este finalizată, în-depăratați sita din detergent, plasați-o într-o găleată cu apă curată și spălați sistemul cu orice detergent.

Instrucțiuni pentru întreținere

AVERTIZARE

Înainte de a efectua orice lucrare de întreținere, çomutatorul motorului trebuie să fie în poziția OFF (oprit) iar cablurile bujiilor trebuie deconectate pentru a preveni acționarea accidentală. Apăsați ventilul de picior sau trăgaciul pistoletului pentru a elibera orice presiune de lichid din sistem.

Purtați întotdeauna ochelari de protecție și mănuși la efectuarea oricărei lucrări de întreținere pentru a vă proteja împotriva chimicalelor și bacteriilor din canal.

Curățarea

Furtunul trebuie curățat după caz cu apă caldă cu săpun și/sau dezinfectanți. Nu lăsați apa să pătrundă în motor sau în sistemul electric. Nu curățați cu spălătorul sub presiune. Ștergeți unitatea cu o cârpă umedă.

Motorul

Întrețineți motorul conform indicațiilor din manualul de exploatare a motorului furnizat cu unitatea.

Ungerea pompei

Controlați nivelul uleiului din pompă înainte de utilizare. Plasați mașina cu jet pe o suprafață orizontală. Ștergeți toată murdăria și reziduurile din zona tijei de nivel și scoateți tija de nivel – controlați nivelul uleiului. Dacă e cazul, adăugați ulei SAE 30W nedetergent. Nu supraîncărcați. Reinstalați tija de nivel.

Schimbați uleiul în pompă după primele 50 de ore de funcționare și la fiecare 500 de ore de funcționare după aceea. Cu pompa caldă în urma funcționării, scoateți dopul din partea de jos a pompei și scurgeți uleiul în-tr-un recipient adecvat. Puneți dopul la loc. Umpleți cu aproximativ 32 oz / 0,9 kg de ulei SAE 30W nedetergent utilizând procedura de control.

Ungerea reductorului

Controlați nivelul uleiului din reductor înainte de utilizare. Plasați mașina cu jet pe o suprafață orizontală. Ștergeți toată murdăria și reziduurile din zona tijei de nivel și scoateți tija de nivel – controlați nivelul uleiului. Dacă e cazul, adăugați ulei de ungere angrenaje SAE 90W. Nu supraîncărcați. Reinstalați tija de nivel.

Schimbați uleiul în reductor la fiecare 500 de ore de funcționare. Cu reductorul cald în urma funcționării, scoateți dopul din partea de jos a reductorului și goliti uleiul într-un recipient adecvat. Puneti dopul la loc. Umpleți cu aproximativ 8 oz / 0,2 kg ulei de ungere angrenaje SAE 90W utilizând procedura de control.

Pregătirea pompei pentru păstrarea pe vreme rece

NOTĂ Dacă mașina cu jet este păstrată în medii unde temperatura scade la 32°F / 0°C sau mai mult, mașina cu jet trebuie pregătită corespunzător. Dacă apă îngheata în pompă, o poate deteriora.

Există două metode de pregătire a mașinii cu jet pentru păstrarea pe vreme rece. Prima este prin deschiderea tu-turor robinetelor din sistem și utilizarea de aer comprimat pentru a forța eliminarea apei din sistem. Ea poate fi utilizată și pentru îndepărtarea apei din furtunuri.

A doua metodă utilizează antigel RV (antigel fără eti- lenglicol). Nu folosiți antigel cu etilenglicol în pompa mașinii cu jet. Etilenglicolul nu poate fi utilizat în sistemele de canalizare.

1. Branşati o portiune de furtun de 3' / 90 cm la robinetul de alimentare pe admisie și deschideti robinetul.
2. Plasați capătul furtunul în recipientul cu antigel RV.
3. Scoateți ajutajul de pe capătul furtunului.
4. Porniți mașina cu jet și lăsați-o să funcționeze până când la capătul furtunului iese antigel.

Accesorii

AVERTIZARE

Pentru a reduce riscul de accidentări grave, utilizati numai accesorii proiectate și recomandate în mod special pentru a fi utilizate cu mașinile cu jet de apă RIDGID, precum cele prezentate mai jos. Alte accesorii adecvate pentru utilizarea cu alte dispositive pot fi periculoase când sunt utilizate cu mașinile cu jet de apă RIDGID.

Ajutajul și furtunurile maşinii cu jet KJ-2200

Catalog nr.	Model nr.Descriere			Diam. int. furtun inch / mm	Diam ext. furtun inch / mm
64772 H-61 Ajutaj	de propulsie	18 "/ 3,2 mm NPT
64777 H-62	Ajutaj de penetrare	Se potrivește cu furtunul de 14 "/ 6,4 mm
64782 H-64	Ajutaj cu cap articulat rotitor 2200
82842 H-65 Ajutaj	de propulsie	14 "/ 6,4 mm NPT
64792 H-72	Ajutaj de penetrare	Se potrivește cu furtunul de 12 "/ 13 mm
82852 H-75 Ajutaj	rotitor 2200
47592 H-1425	14 ′′ x 25′/ 6,4 mm x 7,6 m			^3/_15/4,8	^1/_4/6,4
47597 H-1435	14 ′′ x 35′/ 6,4 mm x 10,7 m			^3/_15/4,8	^1/_4/6,4
47602 H-1450	14 ′′ x 50′/ 6,4 mm x 15,2 m	Furtun pentru sifon de 14 "/ 6,4 mm		^3/_15/4,8	^1/_4/6,4
49272 H-1475	14 ′′ x 75′/ 6,4 mm x 22,9 m	Portocaliu		^3/_15/4,8	^1/_4/6,4
49277 H-1400	14 ′′ x 100′/ 6,4 mm x 30,5 m			^3/_15/4,8	^1/_4/6,4
64732 H-1415	14 ′′ x 150′/ 6,4 mm x 45,7 m			^3/_15/4,8	^1/_4/6,4
50002 HL-1	Conductă de teavă flexibilă, 14 ′′ / 6,4 mm			18/3,2	^3/_15/4,8
50007 HL-2	Conductă de teavă flexibilă, 12 ′′ / 13 mm			18/3,2	^3/_15/4,8
47607 H-1250	12 ′′ x 50′/ 13 mm x 15,2 m			14/6,4	^1/_2/13
47612 H-1275	12 ′′ x 75′/ 13 mm x 22,9 m			14/6,4	^1/_2/13
47617 H-1200	12 ′′ x 100′/ 13 mm x 30,5 m			14/6,4	^1/_2/13
51587 H-1211	12 ′′ x 110′/ 13 mm x 33,5 m	Furtun de curățare de 12 ′′ / 13 mm		14/6,4	^1/_2/13
49487 H-1215	12 ′′ x 150′/ 13 mm x 45,7 m	Negru		14/6,4	^1/_2/13
51597 H-1220	12 ′′ x 200′/ 13 mm x 61 m			14/6,4	^1/_2/13

Catalognr.	Modelnr.	Descriere
62882 H-5	Minitambur de furtun (fără furtun inclus)
64737	H-30	Cărucior H-30 tamburul furtunului
62877	H-30WH	Cărucior H-30 cu tamburul furtunului și furtun de curățare de 110' / 33,5 m x 12 '' / 13 mm
64077	HP 22	Pachetul pentru spălare sub presiune, KJ-2200
64767	HW-22	Pistolet de spălare, KJ-2200
51572 H-1235	Furtunul pistoletului de spălare	12 '' / 13 mm x 35' / 10,7 m
48157 FV-1 Ventil de picior
66732	HF-4	Furtun cu racordare rapidă
48367	H-25	Trusa de pregătire pentru iarnă
47542	H-21	Sculă de curățare ajutaj
67187	H-32	Jet Vac

Ajutajele și furtunurile maşinii cu jet KJ-3100

Catalog nr.	Model nr.Descriere			Diam. int. furtun inch / mm	Diam ext. furtun inch / mm
38698	H-101 Aj	utaj de propulsie	^1/_8''/3,2 mmNPT
38713	H-102 Aj	utaj de penetrare	Se potrivește cu furtunul de ^1/_4''/6,4 mm
38703	H-104 Aj	utaj cu cap articulat
38723	H-105 Aj	utaj rotitor NPT de ^1/_8''/3,2 mm
38693	H-111 Aj	utaj de propulsie	^1/_4''/6,4 mmNPT
38708	H-112 Aj	utaj de penetrare	Se potrivește cu furtunul de ^3/_8''/9,5 mm
38718	H-115S Aj	utaj rotitor NPT de ^1/_4''/6,4 mm
16713	RR3000	Ajustaj Root Ranger
47592	H-1425	Furtun pentru sifon de ^1/_4''/6,4 mm x 25' / 7,6 m		^3/_16/4,8	^1/_4/6,4
47597	H-1435	Furtun pentru sifon de ^1/_4''/6,4 mm x 35' / 10,7 m	Furtun pentru sifon de ^1/_4''/6,4 mm	^3/_16/4,8	^1/_4/6,4
47602	H-1450	Furtun pentru sifon de ^1/_4''/6,4 mm x 50' / 15,2 m	Portocaliu	^3/_16/4,8	^1/_4/6,4
49272	H-1475	Furtun pentru sifon de ^1/_4''/6,4 mm x 75' / 22,9 m		^3/_16/4,8	^1/_4/6,4
49277	H-1400	Furtun pentru sifon de ^1/_4''/6,4 mm x 100' / 30,5 m		^3/_16/4,8	^1/_4/6,4
64732	H-1415	Furtun pentru sifon de ^1/_4''/6,4 mm x 150' / 45,7 m		^3/_16/4,8	^1/_4/6,4
64827	H-3835	Furtun pentru spălare de ^3/_8''/9,5 mm ID x 35' / 10,7 m		^3/_8/9,5	^5/_8''/16
64832	H-3850	Furtun pentru jet/spălare de ^3/_8''/9,5 mm ID x 50' / 15,2 m		^3/_8/9,5	^5/_8''/16
64837	H-3810	Furtun de curățare de ^3/_8''/9,5 mm diam.int. x 100' / 30,5 m	Furtun de curățare de ^3/_8''/9,5 mm	^3/_8/9,5	^5/_8''/16
64842	H-3815	Furtun de curățare de ^3/_8''/9,5 mm diam.int. x 150' / 45,7 m	Negru	^3/_8/9,5	^5/_8''/16
64847	H-3820	Furtun de curățare de ^3/_8''/9,5 mm diam.int. x 200' / 61 m		^3/_8/9,5	^5/_8''/16
64852	H-3825	Furtun de curățare de ^3/_8''/9,5 mm diam.int. x 250' / 76,2 m		^3/_8/9,5	^5/_8''/16
64857	H-3830	Furtun de curățare de ^3/_8''/9,5 mm diam.int. x 300' / 91,4 m		^3/_8/9,5	^5/_8''/16

Catalog nr.	Model nr.	Descriere
62882	H-5	Minitambur de furtun
64862	H-38	Tamburul furtunului (se potrivește la KJ-3100)
64902	H-38 WH	Tamburul furtunului cu furtun de 200' / 61 m x ^3 /s" / diam. int. 9,5 mm (se potrivește cu KJ-3100)
64797	HW-30	Pistolet de spălare, KJ-3100
48367	H-25	Trusa de pregătire pentru iarnă
48157	FV-1	Ventil de picior
66732	HF-4	Furtun cu racordare rapidă (tambur la ventilul de picior)
47542	H-21	Sculă de curățare ajutaj
67187	H-32	Jet Vac

Păstrarea maşinii

AVERTIZARE Păstrați mașina cu jet într-o zonă bine ventilată, protejată de ploaie și zăpadă. Păstrați mașina într-o zonă închisă, ferită de accesul copiilor și al persoanelor nefamiliarizate cu mașinile cu jet de apă. Această mașină poate cauza accidentări grave în mâinile utilizatorilor neinstruiți. Vezi Capitolul întreținere pentru informații privind păstrarea pe vreme rece. Vezi manualul de exploatare a motorului pentru informații specifice privind păstrarea motorului.

Service și reparații

AVERTIZARE

Lucrările de service sau reparații necorespunzătoare pot face ca mașina să nu mai funcționeze în condiții de siguranță.

"Instructiunile de întreținere" vor aborda majoritatea necesităților de deservire ale acestei mașini. Orice problemă care nu este abordată în acest capitol trebuie încredințată numai unui tehnician de service autorizat RIDGID.

Dispozitivul trebuie dus la un Centru de service independent autorizat RIDGID sau returnat la fabrică.

Pentru informații privind cel mai apropiat centru de service independent RIDGID sau pentru orice întrebări referitoare la lucrările de service sau reparații:

• Contactați distribuitorul dvs.local RIDGID.
• Vizitați www.RIDGID.com sau www.RIDGID.eu pentru a găsi punctul dvs. local de contact RIDGID.
• Contactați Departamentul Serviciilor Tehnice RIDGID la [e-mail], sau telefonați în S.U.A. și Canada la [phone].

Dezafectarea

Componentele mașinii cu jet de apă conțin materiale valoroase și pot fi reciclate. Există companii specializate în reciclare care pot avea reprezentanțe locale. Dezafec-tați componentele în conformitate cu toate reglementările în vigoare. Contactați autoritățile locale de gesti-onare a deșeurilor pentru informații suplimentare.

Pentru statele comunitare: Nu aruncați echipamentele electrice împreună cu deșeurile menajere!

În conformitate cu Directiva Europeană 2002/96/CE privind deșeurile de echipamente electrice și

electronice, și transpunerea acesteia în legislația națională, echipamentele electrice care nu mai pot fi folosite trebuie colectate și reciclate într-un mod nepoluant.

Depanarea

PROBLEMA CAUZĂ	REMEDIERE
Mașina de curățat func-tionează dar generează presiune scăzută sau nu generează presiune de loc.	Alimentare necorespunzătoare cu apă. Asigurați-vă că robinetul de alimentare cu apă este ON (deschis).Asigurați-vă că robinetul de admisie a apei în mașina cu jet este ON (deschis).Controlați ca furtunul de alimentare cu apă să fie drept, să nu fie răsucit sau îndoit.
Mașina de curățat nu ajunge la presiunea de exploatare maximă după punerea în func-tiune.Manometrul mașinii cu jet oscilează de la 500 la presiunea de exploatare maximă.	Sistemul conține aer. Scoateți ajutajul de pe furtunul de curățare și pu-neți în funcțiune mașina cu jet pentru a elimina aerul/reziduurile din sistem.Orificiile de antrenare a ajutajului de curățare sunt blocateOrificiile de antrenare a ajutajului de curățare sunt înfundate.Reziduuri sau aer în sistem. Scoateți ajutajul și introduceți furtunul de cură-tare în conducta de canalizare. Puneți în funcțiune mașina de curățat pentru a elimina aerul sau reziduurile rămase.

Acest aparat se conformează Directivei Consiliului European privind compatibilitatea electromagnetică 2004/108/EC uti lizând următoarele standarde: EN 61326-1:2006, EN 61326-2-1:2006.

CE konform
