Produkttype	Høytrykksspyler (høytrykksrenser)
Merke	Ridgid
Modell	KJ-2200
Motor	Bensin, 6,5 HK
Nominelt trykk	2200 PSI (150 bar)
Nominell vannmengde	2,4 GPM (9 l/min)
Kompatibel rørdiameter	1 1/4" til 6" (32 til 152 mm)
Vekt	30 kg (65 lbs)
Vanntilførsel	Kaldt vann, maks 60 °C
Driftsmodus	Kontinuerlig trykk eller pulserende
Fotpedal	Inkludert (FV-1)
Pumpe	Triplex stempelpumpe
Sikkerhetssystem	Sikkerhetsventil, termisk sonde
Inkluderte dyser	Ja (valg etter diameter)
Pumpevedlikehold	Ikke-detergent SAE 30W olje, oljeskift hver 500. time
Transmisjonsvedlikehold	SAE 90W olje (hvis aktuelt)
Vinterlagring	RV-type frostvæske eller trykkluft
Garanti	Livstidsgaranti

Ofte stilte spørsmål - KJ2200 RIDGID

Hvordan starter jeg høytrykksspyleren KJ-2200?

Før start, kontroller at vanninntakskranen er åpen og at pulseringsspaken står i 'Trykk'-posisjon. Trykk på fotpedalen for å frigjøre trykket, start deretter motoren i henhold til bruksanvisningen for forbrenningsmotoren. La motoren varmes opp før du bruker maskinen.

Hvilket maksimalt trykk kan jeg oppnå med KJ-2200?

Nominelt trykk er 2200 PSI (150 bar). Overskrid aldri dette trykket, da det kan skade maskinen og føre til personskade.

Kan jeg bruke varmt vann med KJ-2200?

Ja, men vanntemperaturen må ikke overstige 60 °C (140 °F). Varmere vann kan åpne pumpens overopphetingsventil og skade systemet.

Hvordan rengjør jeg dysene på KJ-2200?

Bruk det medfølgende dyserensingsverktøyet. Fjern dysen, stikk verktøyet inn i hver åpning for å fjerne smuss. Pass på at du ikke utvider åpningene. Hvis dysen er skadet, bytt den ut.

Hva gjør jeg hvis trykket er for lavt?

Kontroller først at vanninntakskranen er helt åpen og at slangen ikke er klemt. Lufts ut systemet ved å fjerne dysen og la maskinen gå. Rengjør også vanninntaksfilteret og dysens åpninger. Hvis problemet vedvarer, kontroller innstillingene på sikkerhetsventilen.

Hvordan vinterlagrer jeg KJ-2200?

To metoder: enten åpne kranene og blås trykkluft gjennom systemet for å fjerne vann, eller bruk RV-type frostvæske (uten etylenglykol). Bruk aldri frostvæske som inneholder etylenglykol.

Hvilken type olje skal jeg bruke til pumpen?

Bruk en ikke-detergent olje av type SAE 30W. Kontroller nivået før hver bruk, og skift oljen etter de første 50 timene, deretter hver 500. time.

Kan jeg bruke rengjøringsmiddel med KJ-2200?

Ja, med høytrykksvaskesettet og produktinjektoren. Bruk kun rengjøringsmidler laget for høytrykksvaskere. Spray aldri brannfarlige eller giftige produkter.

Hva gjør jeg hvis høytrykkslangen utilsiktet kommer ut av røret?

Slipp umiddelbart fotpedalen for å stenge vanntilførselen. Slangen under trykk kan piske og forårsake alvorlige skader. Ikke start igjen før slangen er ført minst én meter inn i røret.

Hvor finner jeg reservedeler til KJ-2200?

Kontakt din lokale Ridgid-forhandler eller besøk nettsidene www.RIDGID.com eller www.RIDGID.eu. Du kan også kontakte teknisk støtte på [e-mail], eller i USA og Canada på [phone].

BRUKSANVISNING KJ2200 RIDGID

Montering av maskinen....148

Motorolja....148

Montering av maskinen

WARNING

Figur 4 – Montering av KJ-2200

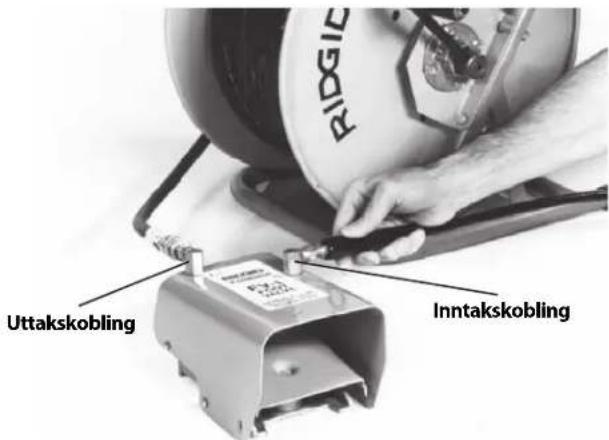

Figur 11 – Anslutning av fotventil

Maskinsamling....168

Motorolie....168

Pumpe-/gearolie....168

KJ-2200-transportvogn 169

KJ-3100-håndtagssamling 169

Service og reparation....181

Bortskaffelse 181

Fejlfinding....182

Livstidsgaranti......Bagside

Opbevar denne håndbog ved maskinen til operatørens brug.

For at forebygge mod risikoen for alvorlig person-skade og maskinskade under brug, skal de følgen-de fremgangsmåder følges for korrekt samling.

Motorolie

Figur 8 – KJ-3100 adgang til benzintank

Service og reparation

ADVARSEL

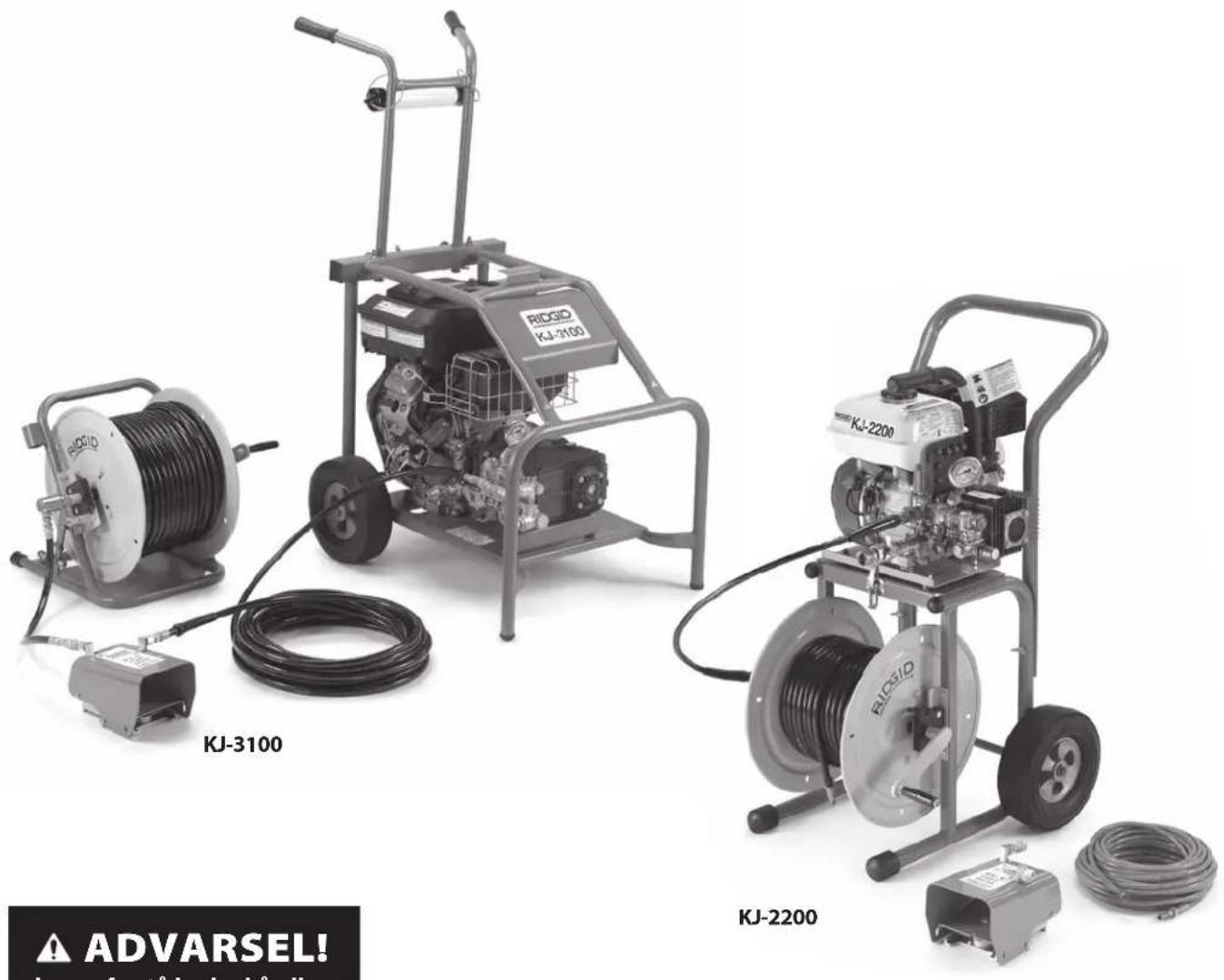

KJ-2200/3100 høytrykksspylere

Les og forstå brukerhåndboken før du tar i bruk verktøyet. Hvis innholdet i brukerhåndboken ikke overholdes, kan det resultere i elektrisk støt, brann og/eller alvorlig personskade.

KJ-2200/3100 høytrykksspylere

Elektrisk sikkerhet....185

Personlig sikkerhet....185

Bruk og vedlikehold av verktøyet 186

Service 186

Sikkerhetsadvarsler for høytrykksspyleren....186

Beskrivelse, spesifikasjoner og standardutstyr....187

Beskrivelse 187

Spesifikasjoner....188

Ikoner 188

Standardutstyr 188

Montere maskinen....188

Motorolje....188

Olje for pumpe/girkasse....188

KJ-2200 transportvogn....189

Montere KJ-3100 håndtak....189

Inspeksjon før bruk....189

Klargjøring av maskin og arbeidsstedet....191

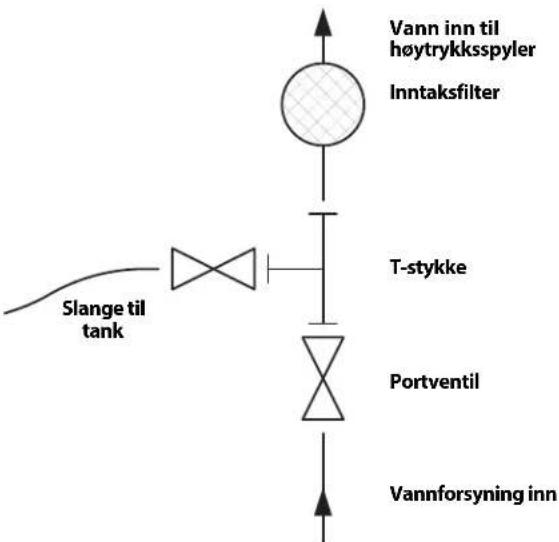

Vannforsyning 192

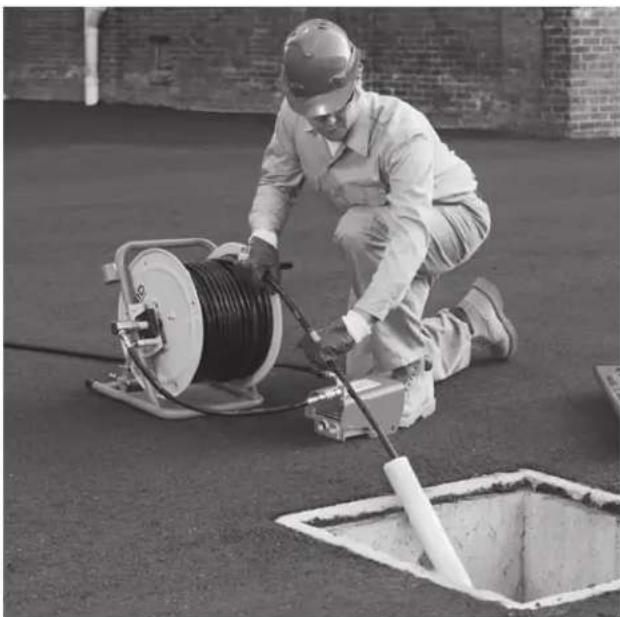

Forberede avløpet....192

Slangeoppsett....193

TABELL FOR VALG AV H∅YTRYKKSSLANGE 194

TABELL FOR VALG AV H∅YTRYKKSDYSE 194

Bruksanvisning....195

Spyle avløpet med høytrykksvann....196

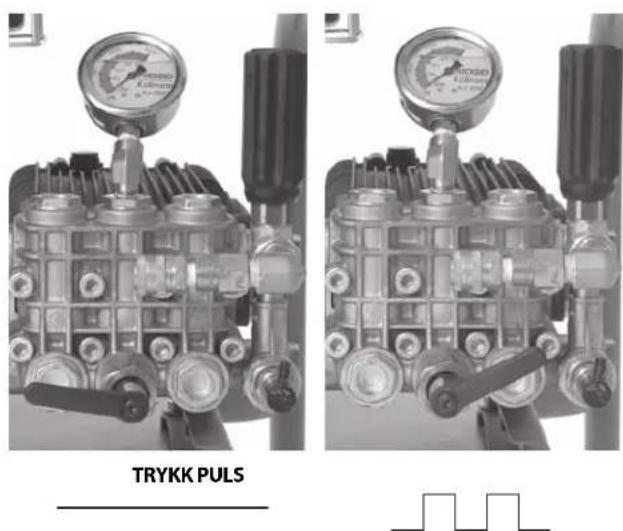

Bruke pulsmodus....197

Bruke høytrykksspyleren som en høytrykksvasker 198

Bruke høytrykksvasker....198

Rensemiddelinjektor....198

Instruksjoner for vedlikehold 199

Rengjøring 199

Motor....199

Smøre pumpen....199

Smøre girkasse....199

Forberede pumpen for kald oppbevaring....199

Tilbehør 199

Oppbevare maskinen....201

Service og reparasjon....201

Avhending 201

Feilsøking....201

Livslang garanti ....Bakside

* Oversettelse av den originale veiledningen

Sikkerhetssymboler

I denne brukerhåndboken og på produktet formidles viktig sikkerhetsinformasjon gjennom symboler og signalord. Denne delen er utarbeidet for å bedre forståelsen av disse signalordene og symbolene.

Dette er et sikkerhetsadvarselssymbol. Det brukes for å advare om potensiell fare for personskade. Følg alle sikkerhetsadvarsler med dette symbolet for å unngå personskade eller dødsfall.

FARE FARE indikerer en farlig situasjon som vil føre til dødsfall eller alvorlig personskade hvis den ikke unngås.

ADVARSEL ADVARSEL indikerer en farlig situasjon som kan føre til dødsfall eller alvorlig personskade hvis den ikke unngås.

FORSIKTIG FORSIKTIG indikerer en farlig situasjon som kan føre til en mindre eller moderat personskade hvis den ikke unngås.

RK MERK indikerer informasjon knyttet til beskyttelse av eiendom.

Dette symbolet betyr at du må lese brukerhåndboken nøye før du bruker utstyret for å redusere faren for skade. Brukerhåndboken inneholder viktig informasjon om trygg og riktig bruk av utstyret.

Dette symbolet betyr at man alltid må bruke briller med bred innfatning eller vernebriller ved bruk av utstyret for å redusere risikoen for øyeskade.

Dette symbolet indikerer risiko for at høytrykksvann kan trenge gjennom huden og føre til injeksjonsskader hvis det rettes mot kroppsdeler.

Dette symbolet indikerer risiko for at avløpsrenseslangen kan piske ukontrollert og forårsake støt- eller injeksjonsskader.

Dette symbolet indikerer risiko for innånding av karbonmonoksid, som kan forårsake kvalme, besvimelse eller dødsfall.

Dette symbolet indikerer risiko for brann og eksplosjon fra bensin eller andre kilder, som kan forårsake brannsår og annen personskade.

Generelle sikkerhetsregler

ADVARSEL

Les og gjør forstå alle instruksjoner. Unnlatelse av å følge alle instruksjonene som er oppført nedenfor kan føre til elektrisk støt, brann og/eller alvorlig personskade.

TA VARE PÅ DISSE INSTRUKSJONENE.

Sikkerhet på arbeidsstedet

Hold arbeidsstedet rent og godt belyst. Uhell er mer sannsynlig på rotete benker eller mørke arbeidsområder.

• Ikke bruk el-verktøy i eksplosive atmosfærer, som for eksempel i nærheten av brennbare væsker, gasser eller støv. El-verktøy danner gnister som kan antenne støv eller damp.
• Hold barn og andre personer på avstand mens el-verktøy brukes. Forstyrrelser kan føre til at du mister kontrollen.

Elektrisk sikkerhet

- Unngå kroppskontakt med jordede overflater, for eksempel rør, radiatorer, komfyrer og kjøle-skap. Det er økt fare for elektrisk støt hvis kroppen din er jordet.

Personlig sikkerhet

• Vær årvåken og oppmerksom på det du gjør, og bruk sunn fornuft når du bruker el-verktøy. Ikke bruk verktøy hvis du er trett eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet når du bruker el-verktøy kan føre til alvorlig personskade.
• Kle deg riktig. Unngå løstsittende klær eller smykker. Hold langt hår på plass. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
• Ikke strekk deg for langt. Sørg for å ha sikkert fotfeste og god balanse hele tiden. Dette gir bedre kontroll over verktøyet i uforutsette situasjoner.

- Bruk verneutstyr. Bruk alltid øyebeskyttelse/vernebriller. Støvmaske, sklisikre vernesko, hjelm eller hørselsvern må brukes när forholdene tilsier det, for å redusere faren for personskade.

Bruk og vedlikehold av verktøyet

- Ikke bruk makt på el-verktøyet. Bruk riktig verktøy for j obben som skal gjøres. Bruk av riktig elverktøy sikrer at jobben utføres bedre, sikrere og i samsvar med utstyrets bruksområde.

- Ikke bruk el-verktøyet hvis bryteren ikke slår verktøyet på og av. Verktøy som ikke kan kontrolleres med bryteren er farlig, og må repareres.

- Utstyr som ikke brukes må oppbevares utenfor rekkevidde av barn og andre personer som ikke har fått opplæring. Verktøy er farlige i hendene på brukere som ikke har fått opplæring.

- Vær nøye med vedlikehold av verktøy. Skjæreverktøy må holdes skarpe og rene. Riktig vedlikeholdt skjæreverktøy med skarpe skjærekanter vil redusere risikoen for kiling og er lettere å kontrollere.

- Kontroller for skjevinnstillinger eller fastkiling i bevegelige deler, at det ikke er brudd på deler eller andre forhold som kan redusere verktøyets ytelse. Hvis verktøyet er skadet, må det repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdt verktøy.

- Bruk kun tilbehør som er anbefalt av produsenten for din modell. Tilbehør som kan passe for ett verktøy, kan være farlig hvis det benyttes med et annet.

Service

- Service på verktøy må kun utføres av kvalifisert servicepersonell. Service eller vedlikehold utført av ukvalifisert servicepersonell kan føre til personskade.

- Bruk kun identiske reservedeler ved service på et verktøy. Følg instruksjonene i delen Vedlikehold i denne brukerhåndboken. Bruk av uoriginale deler eller unnlatelse av å følge instruksjoner for vedlikehold kan medføre risiko for elektrisk støt eller skade.

Sikkerhetsadvarsler for høytrykksspyleren

ADVARSEL

Denne delen inneholder viktig sikkerhetsinformasjon som gjelder spesielt for dette verktøyet.

Les disse forholdsreglene nøye før du begynner å bruke denne avløpsrensemaskinen for å redusere faren for elektrisk støt eller alvorlig personskade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG REFERANSE.

Oppbevar brukerhåndboken sammen med maskinen slik at den er lett tilgjengelig.

- Bruk aldri høytrykksspyleren med slangeenden utenfor avløpet. Slangen kan piske ukontrollert, forårsake støtskader og spruten kan gjennomtrenge hud og forårsake alvorlig personskade.

- Høyttrykksvann kan bli sprøytet inn under huden og resultere i alvorlig personskade inkludert amputasjon. Ikke rett spruten mot mennesker eller dyr.

- Ikke bruk høytrykksspyleren over driftstrykket eller 140°F / 60°C (inntaksvanntemperatur). Dette øker risikoen for personskade, inkludert brannsår og skade på høytrykksspyleren.

- Samme person må kontrollere både høytrykksspylingen og fotventilen. Bruk alltid fotventilen. Hvis høytrykksslangen kommer ut av avløpet, må brukeren kunne stenge av vannstrømmen for å redusere faren for at høytrykksslangen pisker ukontrollert og forårsaker støt- og høytrykksskader.

- Bruk alltid passende personlig verneutstyr ved håndtering og bruk av utstyr for avløpsrensing. Avløp kan inneholde kjemikalier, bakterier og andre stoffer som kan være giftige, smittsomme, etsende eller forårsake andre problemer. Riktig verneutstyr inkluderer alltid sikkerhetsbriller og hansker, og kan inkludere slikt utstyr som lateks- eller gummihansker, ansiktsskjerm, heldekkende briller, beskyttende klær, pusteutstyr og vernesko med ståltupp.

- Vær nøye med hygienen. Bruk varmt såpevann når du vasker hendene og andre eksponerte kropps-deler som har vært i kontakt med avløpsinnhold etter håndtering eller bruk av avløpsrenseutstyr. Ikke spis eller røyk mens du bruker eller håndterer utstyr for rensing av avløp. Dette vil forhindre at du blir utsatt for giftig og smittsomt materiale.

- Ikke sprøyt giftige eller brennbare væsker. Dette reduserer faren for brannsår, brann, eksplosjon eller annen personskade.

• Bensin og bensindamp er svært brennbar og eksplosiv. Se motorhåndboken for forholdsregler for å redusere faren for brannsår, eksplosjoner og alvorlig personskade ved håndtering og bruk av bensin.
• Motorer produserer karbonmonoksid, en fargeløs og luktfri giftig gass. Innånding av karbonmonoksid kan forårsake kvalme, besvimelse eller dødsfall. Ikke start og kjør motoren i et innelukket område, selv om dører og vinduer er åpne. Bruk kun utendørs.
• Varme overflater kan forårsake brannsår og brann. Hold kroppsdeler og brennbart materiale unna varme overflater.
• Les og forstå denne brukerhåndboken, motorhåndboken og advarslene og instruksjonene for alt utstyr som brukes med dette verktøyet før bruk. Hvis disse advarslene og instruksjonene ikke følges, kan det føre til skade på eiendom og/eller alvorlig personskade.

Beskrivelse, spesifikasjoner og standardutstyr

Beskrivelse

De motordrevne RIDGID®-høytrykksspylerne er mobile høytrykksspylere som er laget for å bruke en kombina-sjon av vanntrykk og -strøm for å fjerne fett, slam, sediment og røtter ut av avløp. En svært fleksibel og lett slange drives gjennom avløpet ved revershøytrykkss-pylere på høytrykksdysen, og når den trekkes tilbake spyler den bort rusk i rørledningen. Med pulsaktivering aktivert er det enklere å manøvrere gjennom vanske-lige vinkler og vannlåser. Alle maskiner er utstyrt med en bensinmotor som driver triplex-stempelpumpen.

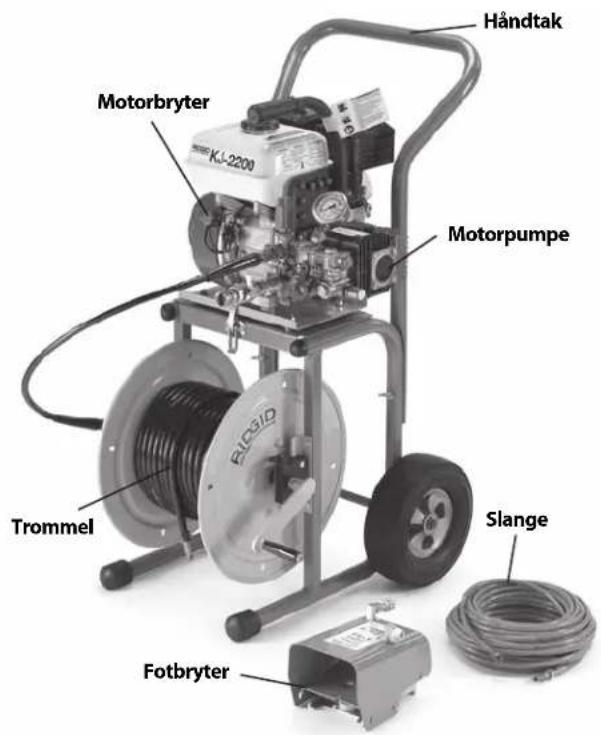

Händtak Motorbryter KJ-2200 Motorpumpe Trommel Slange Fotbryter

Figur 1 - KJ-2200 høytrykksspyler

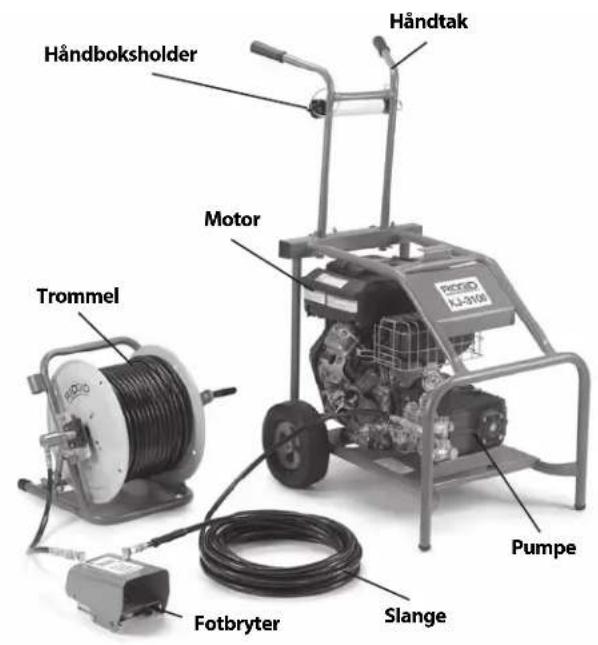

Händboksholder Händtak Motor Trommel Pumpe Fotbryter Slange

Figur 2 - KJ-3100 høytrykksspyler

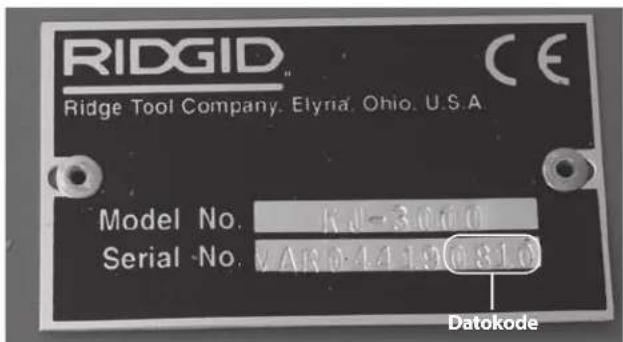

RIDGID™ Ridge Tool Company. Elyria Ohio U.S.A. CE Model No. KJ-3000 Serial No. V AR 0-44190810 Datokode

Figur 3 – Maskinens serienummer

Maskinens serienummer står på rammen. De siste fire tallene angir produksjonsmåned og -år. (08 = måned, 10 = år).

Spesifikasjoner

Høytrykksspyler-modell	MotorHT	TrykkPSI / bar
KJ-2200	6.5 / 6,5	2200 / 150
KJ-3100	16	3000 / 205
Strømningshas-tighetGPM / liter	Dreneringsslangens kapasitet tomme / mm	Vekt(uten slangetrommel)pund / kg
2.4 / 9	114 - 6/32 - 152	65 / 30
5.5 / 20	2 - 10 / 50 - 250	262 / 119

Ikoner

Trykkmodus

Pulsmodus

Standardutstyr

Alle høytrykksspylere kommer med

• passende høytrykksdyser

- dyserenseverktøy

• FV-1 fotventil

- motorhåndbok

Se RIDGID-katalogen for spesifikt utstyr og tilhørende katalognummer.

MERK Denne maskinen er laget for å rense avløp. Hvis den brukes riktig, vil den ikke skade et avløp som er i god stand og korrekt utformet, konstruert og vedlikeholdt. Hvis avløpet er i dårlig stand eller ikke er blitt korrekt utformet, konstruert og vedlikeholdt, blir kanskje ikke avløpsrensingen effektiv, eller kan forårsake

skade på avløpet. Den beste måten å fastsette avløpets tilstand på før rensing, er visuell inspeksjon med et kamera. Feil bruk av maskinen kan skade høytrykksspyleren og avløpet. Det er mulig denne maskinen ikke kan fjerne alle hindringer.

Montere maskinen

ADVARSEL

For å hindre alvorlig personskade ved bruk og maskinskade, følg disse prosedyrene for korrekt montering.

Motorolje

MERK Høytrykksspyleren sendes uten olje i motoren. Bruk av motoren uten olje fører til motorfeil. Fyll på olje før bruk. Se medfølgende motorhåndbok for spesifikk informasjon om påfylling av og valg av olje.

Olje for pumpe/girkasse

Pumpe: Ta ut pluggen øverst på pumpen og sett i et peilepinne-/ventilatorlokk. Å bruke høytrykksspyleren med pluggen i kan forårsake skade på pumpeforseglingene. Kontroller oljenivået ifølge delen Instruksjoner for vedlikehold.

Girkasse (kun KJ-3000): Erstatt pluggen øverst på pumpen med et peilepinne-/ventilatorlokk. Bruk av høytrykksspyleren med pluggen i kan forårsake skade på girkasseforseglingene. Kontroller oljenivået ifølge delen Instruksjoner for vedlikehold.

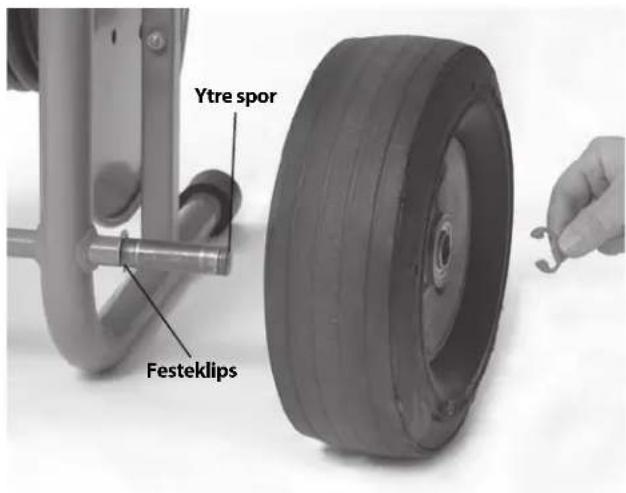

Ytre spor Festeklips

Figur 4 – Montere KJ-2200

KJ-2200 transportvogn

1 Monter festeklips på indre spor for hver akselende. (Se figur 4.)
2 Skyv et hjul inn på hver akselende.
3 Monter festeklips på ytre spor for hver akselende for å holde hjulet på plass.
4 Monter håndtaket til rammen med medfølgende låsebolter og vingemutre.
5 Løft motoren/pumpen på vognen, og innrett hullene i baseplaten med boltene på toppen av vognen. Bruk låsene på vognen for holde motoren/pumpen på plass. Påse at enheten er sikkert festet.

Montere KJ-3100 håndtak

1 Sett inn håndtaket gjennom de to hullene bak på rammens tverrstang. (Se figur 5.)
2 Sett inn låsesplinter gjennom hullene i bunnen av håndtaket for å feste håndtaket.
3 Skru inn T-knottene i bakre tverrstang. Juster håndtaket etter behov og stram knottene for å feste det.

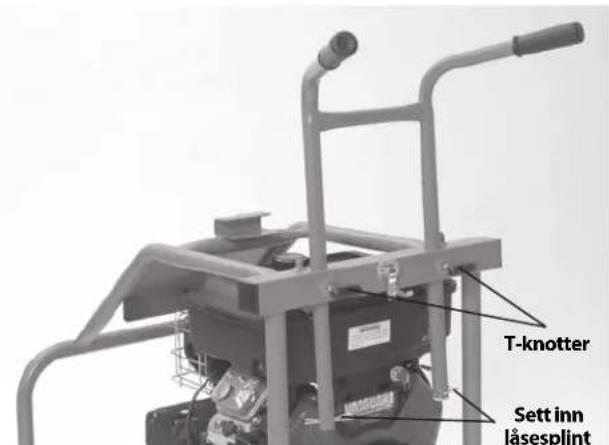

T-knotter Sett inn läsesplint

Figur 5 – Montere KJ-3100 håndtak

Inspeksjon før bruk

ADVARSEL

Undersøk høytrykksspyleren daglig før bruk, og korriger eventuelle problemer for å redusere risikoen for alvorlige skader grunnet høytrykksvann og andre årsaker samt for å forebygge skade på utstyret.

Bruk alltid sikkerhetsbriller, hansker og annet egnet verneutstyr ved undersøkelse av høytrykksspyleren for å beskytte mot kjemikalier og bakterier på utstyret.

1 Påse at motorbryteren/-nøkkelen er i av-stilling.
2 Fjern olje, fett eller smuss fra utstyret, inkludert håndtak og kontroller. Dette gjør inspeksjonen enklere og bidrar til å hindre at du mister taket på maskinen eller betjeningselementet.
3 Inspiser høytrykksspyleren og tilbehøret for følgende:
- Sjekk at maskinen er helhetlig sammensatt på riktig måte.
- Se etter ødelagte, slitte, manglende, feilinnrettede, fastkilte eller løse deler.

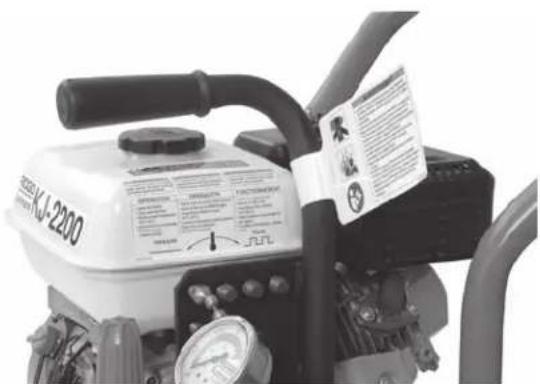

- Varselmerkenes tilstedeværelse og leselighet. (Se figur 6.)
- Eventuelle andre tilstander som kan hindre trygg og normal bruk.

Hvis du finner noe som ikke er i orden, ikke bruk høytrykksspyleren før problemet er løst.

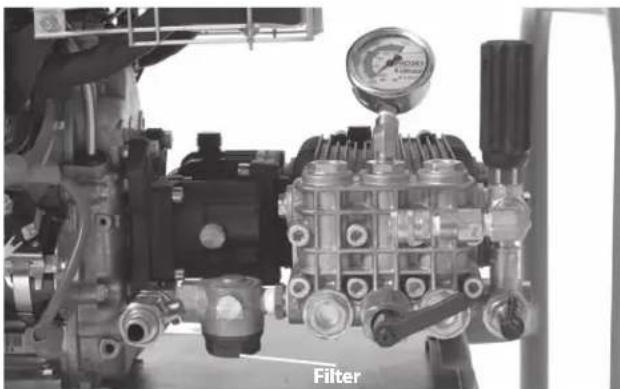

4 Rens vanninntaksfilteret/filterskiven. Skru av dekslet fra bunnen av inntaksfilteret for rensing. Smuss og rusk kan begrense vannstrømmen til pumpen og forårsake ytelsesproblemer.

5 Inspiser avløpsrensedysens åpninger for eventuell skade eller blokkering. Blokkeringer kan renses med et dyserenseverktøy. Vær forsiktig for ikke å utvide dyseåpninger ved rensing. Skadde dyser eller dyser med utvidede åpninger kan redusere høytrykksspylerens ytelse og skal erstattes.

6 Inspiser slangene, tilkoblingene og slangekoblingene for slitasje og skade. Hvis det finnes knekk, sprekker, brudd eller slitasje gjennom slangens ytre lag eller annen skade, ikke bruk slangen. Skadde slanger kan sprekke eller lekke høytrykksvann og forårsake alvorlig personskade. Erstatningsslanger og -slangekoblinger skal ha samme eller høyere driftstrykk enn høytrykksspylerens driftstrykk.

7 Inspiser og vedlikehold motoren ifølge motorhåndboken.

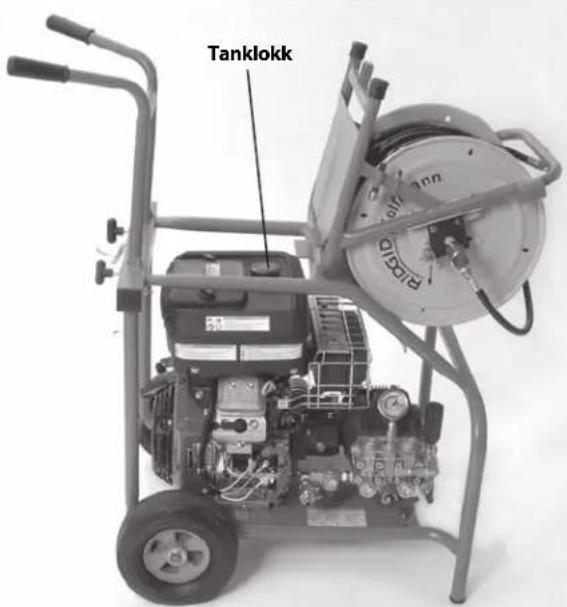

8 Kontroller motorens drivstoffnivå. For KJ-3100, koble fra slangetrommelen og roter slangetrommelen fremover til den hviler mot rammen for tilgang til motorens drivstoffflokk figur 8. Fyll på blyfri bensin ved behov. Se motorhåndboken for informasjon. Vær forsiktig ved håndtering av bensin. Fyll på i et godt ventilert område. Ikke fyll på for mye, og ikke søl drivstoff. Påse at tanklokket er godt lukket.

Tanklokk

Figur 8 – Tilgang til drivstofftanken til KJ-3100

9 Kontroller oljenivået i pumpen og girkassen (hvis utstyrt) og fyll på olje ved behov (se delen Instruksjoner for vedlikehold).

Klargjøring av maskin og arbeidsstedet

ADVARSEL

Bruk alltid sikkerhetsbriller, hansker og annet egnet verneutstyr när klargjør høytrykksspyleren for beskyttelse mot kjemikalier og bakterier på utstyret. Antisklisko med gummisåle kan bidra til å hindre at du sklir på våte overflater.

Motorer produserer karbonmonoksid, en fargeløs og luktfri gifitg gass. Innånding av karbonmonoksid kan forårsake kvalme, besvimelse eller dødsfall. Ikke start og kjør motoren i et innelukket område, selv om dører og vinduer er åpne. Bruk kun utendørs.

Sett opp høytrykksspyleren og arbeidsområdet i henhold til disse prosedyrene for å redusere risikoen for personskade fra høytrykksvann, kjemiske brannsår, infeksjoner, karbonmonoksid og andre årsaker samt hindre skade på høytrykksspyleren.

1 Kontroller om arbeidsstedet har:

• tilstrekkelig lys.
• brennbare væsker, damper eller støv som kan antennes. Om dette finnes, må du ikke arbeide på stedet før kildene er identifisert og problemet løst. Høytrykksspyleren er ikke eksplosjonssikker og kan forårsake gnister.
• ryddig, plant, stabilt og tørt arbeidssted for maskinen og brukeren. Om nødvendig, fjern vannet fra arbeidsstedet. Tre eller andre dekker må kanskje legges ned.
• høytrykksspyleren skal plasseres i et godt ventilert område utendørs. Ikke plasser høytrykksspyleren innendørs, selv om dører og vinduer er åpne. Høytrykksspyleren kan plasseres på avstand fra bruksområdet.
  • egnet vannforsyning
• klar bane for å transportere høytrykksspyleren til arbeidsstedet.

2 Inspiser avløpet som skal renses. Hvis mulig må du bestemme tilgangspunkt(ene) til avløpet, størrelsen(e) og lengden(e) på avløpet, avstanden til tanker eller hovedrørledninger, blokkeringens art, tilstedeværelsen av kjemikalier for avløpsrensing eller andre kjemikalier osv. Hvis det er kjemikalier i avløpet, er det viktig å forstå de spesifikke sikkerhetstiltakene som kreves for å arbeide på steder med slike kjemikalier. Kontakt produsenten av kjemikaliene for nødvendig informasjon.

Om nødvendig må du fjerne armatur (toaletter osv.) for å få tilgang til avløpet. Ikke mat slangen gjennom armatur. Dette kan skade slangen og armaturen.

3 Velg korrekt utstyr for oppgaven som skal utføres. Se delen Spesifikasjoner for informasjon om disse høytrykksspylerne. Avløpsrensere og høytrykksspylere for andre bruksområder finnes i RIDGID-katalogen og på nettsidene www.RIDGID.com og www.RIDGID.eu.
4 Forsikre deg om at alt utstyr har blitt undersøkt grundig.
5 Vurder om det er nødvendig å sette opp barrierer på arbeidsstedet for å holde andre personer på avstand. Tilskuere kan distrahere brukeren under arbeidet. Ved arbeid i trafikkerte områder må du sette ut trafikkjegler eller andre barrierer for å varsle bilførere.
6 Hvis nødvendig, plasserer du beskyttende dekker på arbeidsområdet. Avløpsrensing kan være en skitten jobb.
7 Ta høytrykksspyleren til det godt ventilerte arbeidsområdet utendørs langs den klare banen. Hvis maskinen må løftes, bruk riktig løfteteknikk. Vær forsiktig ved flytting av utstyr opp og ned trapper, og vær

oppmerksom på mulige sklifarer. Bruk riktig fottøy for å hindre skliuhell.

Vannforsyning

Kontroller at det er tilstrekkelig vannstrøm til høytrykksspyleren. Legg en slange fra vannkilden til høytrykksspyleren. Bruk slange med størst mulig diameter og kortest mulig lengde. Anbefalt minimumsstørrelse for slange er ^3/_4 " / 19 mm ID. En passende enhet for å hindre tilbakestrømning skal brukes for samsvar med alle lokale lover og forordninger. Skru på vannet ved kilden og mål hvor lang tid det tar å fylle en ren bøtte på 5 gal. / 18,9 l. Se følgende tabell for maksimal fylletid for bøtte for hver enkelt høytrykksspyler.

Høytrykksspyler HastighetGPM / liter	Maks fylletid for bøtte5 gallon / 18,9 l
KJ-2200 2.4 / 9 125 sekunder
KJ-3100 5.5 / 20 55 sekunder

Utilstrekkelig vannstrøm hindrer høytrykksspyleren i å nå driftstrykket og kan forårsake skade på pumpen. Inspiser vannet i bøtten for smuss og rusk. Smuss og rusk i vannforsyningen kan forårsake overdreven pumpe-slitasje, blokkere filterdysene og redusere ytelsen. Ikke bruk vann fra dammer, innsjøer eller andre kilder som kan være kontaminert.

Ved utilstrekkelig vannstrøm inkluderer mulige løsninger å bruke slangekoblinger for tilkobling av flere for-syningsslanger til høytrykksspyleren eller bruk av en tank.

Ved bruk av tank, sett inn et T-stykke med portventiler til høytrykksspylerens vanninntak som vist i figur 9. Koble til en slange på 3/4" / 19 mm til ventilen på T-stykkets uttak, og koble vannforsyningen til T-stykkets horisontalrør. Plasser enten slangeenden i tanken eller koble til tankuttaket. Hele lengden til tankslangen skal ikke være mer enn 5" / 12,7 cm over høytrykksspylerens inntak, el- lers vil ikke høytrykksspyleren dra vann fra tanken.

Figur 9 – Vannforsyningstilkoblinger ved bruk av tank

Fyll tanken før du starter høytrykksspyleren. Når du starter høytrykksspyleren, skru av tankventilen. Åpne tankventilen med en gang når høytrykksspyleren starter. Følg med på vanninvået i tanken, og stopp høytrykksspylingen for å la tanken fylle seg opp igjen. Ikke la vannivået synke under slangeenden.

Varmt vann kan brukes for mer effektiv rensing. Ikke bruk vann som er varmere enn 140°F / 60°C – det kan føre til at pumpens termiske overlast åpner seg. Ved bruk av varmt vann, bruk egnet personlig verneutstyr for å redusere faren for brannsår.

Ved bruk i kaldt vær, ta forholdsregler for å hindre at van- net fryser i pumpen. Frossent vann i pumpen kan skade den.

Påse at inntaksforsyningsventilen på høytrykksspyleren er stengt, og fest forsyningsslangen til høytrykkspyleren.

Forberede avløpet

Hvis du arbeider gjennom et mannhull, gitter eller annen stor tilgang, bruk rør og rørkoblinger for å veilede høytrykksslangen fra avløpsåpningen til brukspunktet. Dette hindrer at høytrykksslangen pisker ukontrollert i åpningen og beskytter slangen mot skade.

Figur 10 – Utvide avløpsåpningen til brukspunktet

Slangeoppsett

Vær forsiktig ved føring av høytrykksslanger. Å føre slanger over ru overflater, skarpe kanter, kryssende slanger osv. kan skade slangens ytre lag, spesielt når høytrykksspyleren brukes i pulsmodus. Desto mer høytrykksslange på trommelen, desto mindre slangeskade.

1 Velg en høytrykksslangestørrelse som passer avløpet som skal renses. Det anbefales generelt ikke å koble to høytrykksslanger sammen for å rense avløp. Til-koblingen mellom de to slangene er mindre fleksibel og kan hindre gjennomstrømning gjennom slange-koblingene Se tabell for valg av høytrykksslange.

2 Ta av slangetrommelen fra motoren/pumpen. Plasser slangetrommelen maks. tre fot / 90 cm fra avløpsåpningen. Ikke la overskytende slangelengde ligge utenfor avløpet for å hindre skade på slangen. Hvis slangetrommelen ikke kan plasseres nærmere enn tre fot / 90 cm fra avløpsåpningen, forleng avløpsåpningen mot slangetrommelen med rør og rørkoblinger av lignende størrelse.

3 Før slangen fra høytrykksspyleren til inntakskoblingen på fotventilen. Bruk PTFE-tape for å forsegle tilkoblingen. Posisjoner fotventilen for tilgengelighet. Du må kunne kontrollere høytrykksslangen og fotventilen.

4 Koble slangen fra høytrykksspyleren til uttakskoblingen på fotventilen.

RIDGIC Uttakskobling Inntakskobling

Figur 11 - Tilkobling av fotventil

5 Merk høytrykksslangen nær enden for å indikere når dysen nærmer seg avløpet når den trekkes tilbake. Dette vil bidra til å hindre at dysen kommer ut av avløpet og pisker ukontrollert. Avstanden avhenger av avløpets konfigurasjon, men skal være minst fire fot / 1,2 m.

6 Fjern dysen fra enden av høytrykksslangen, og plasser enden av høytrykksslangen i avløpet. Åpne inntaksforsyningsventilen for å rense ut luft og eventuelt rusk fra høytrykksspyleren og slangene. La vannet strømme i minst to minutter.

7 Steng inntaksforsyningsventilen.

8 Velg en dyse. Bruk dyser som passer spesifikt til høytrykksspyleren som brukes. Bruk av feil dyse kan forårsake dårlig ytelse (lavt driftstrykk eller lav vannstrøm) eller kan skade høytrykksspyleren med for høye trykk. Påse at dyseåpningene er rene og åpne. Se tabellen for valg av høytrykkssdyse.

Ved bruk av RR3000-dyse for avløp som er større enn 6" / 152 mm og opptil 9" / 229 mm, må forlengelsen brukes. For avløp på 6" / 152 mm og mindre er det ikke nødvendig med forlengelse. Stram forlengelsen til RR3000 for hånd ved behov, men stram ikke for mye. Bruk av RR3000-dysen i en rørledning som er større enn 6" / 152 mm og opptil 9" / 229 mm uten en forlengelse, eller i rørledninger større enn 9" / 229 mm kan være store nok til at dysen endrer retning i avløpet og kommer ut ved brukerenden, hvor den kan forårsake alvorlig personskade (figur 12).

9 Stram dysen godt til slangeenden for hånd, men ikke stram for mye. Hvis dysen strammes for mye, kan dysen bli skadet og forårsake dårlig ytelse.

10 Før slangen med dysen påfestet inn i avløpet og åpne inntaksforsyningsventilen. Kontroller at vannet strømmer fritt gjennom dysen, og steng inntaksforsyningsventilen.

KJ-2200	Gjengestørrelse, tommer / mm	^1/_8 / 3,2 NPT	^1/_4 / 6,4 NPT
	Slangestørrelse (indre diameter), tommer / mm	^1/_8 og ^3/_16 / 3,2 til 4,8	^1/_4 / 6,4
	Slangestørrelse (ytre diameter), tommer / mm	^3/_16 og ^1/_4 / 4,8 til 6,4	^1/_2 / 13
	Med tre revershøytrykksspylere som gir maksimal fremdrift for å spyle over lange avstander. Bruk denne dysen for de fleste bruksområder.	H-61 H-71
	Bruker tre revershøytrykksspylere samt én spyler rettet fremover for å trenge gjennom solide fett- eller slamblokkeringer. Fremoverhøytrykksspyleren spyler et lite hull i blokkeringen som dy-sen kan komme gjennom. Den er også svært effektiv ved spyling av isblokkeringer.	H-62 H-72
	Bruk det stillbare boret for vanskelige rørvinkler. Denne dysen har tre revershøytrykksspylere.	H-64
	Bruk den roterende dysen til å rense fett og lignende blokkering fra avløp.	H-65 H-75
KJ-3100	Gjengestørrelse, tommer / mm	^1/_8 / 3,2 NPT	^1/_4 / 6,4 NPT
	Slangestørrelse (indre diameter), tommer / mm	^3/_16 / 4,8	^3/_8 / 9,5
	Slangestørrelse (ytre diameter), tommer / mm	^1/_4 / 6,4	^5/_8 / 16
	Har fire (4) revershøytrykksspylere som gir maksimal fremdrift for å spyle over lange avstander. Bruk denne dysen for de fleste bruksområder.	H-101 H-111
	Bruker tre revershøytrykksspylere samt én spyler rettet fremover for å trenge gjennom solide fett- eller slamblokkeringer. Fremoverhøytrykksspyleren spyler et lite hull i blokkeringen som dy-sen kan komme gjennom. Den er også svært effektiv ved spyling av isblokkeringer.	H-102 H-112
	Bruk det stillbare boret for vanskelige rørvinkler. Denne dysen har fire (4) revershøytrykksspy-lere.	H-104
	Bruk den roterende dysen til å rense fett- og lignende blokkering fra avløp.	H-105 H-115

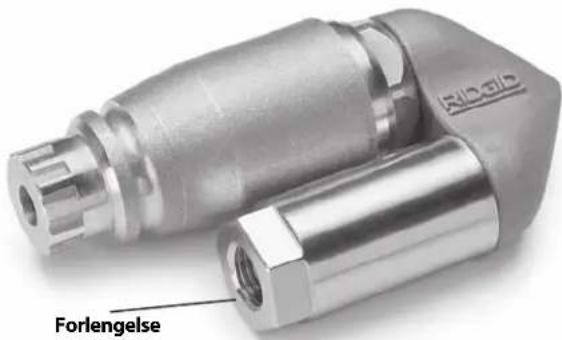

	Bruk til å fjerne røtter og andre blokkeringer.MERK: Bruk forlengelsen til å stabilisere RR3000 ved rensing av avløp på 8" / 200 mm.		RR3000

Bruksanvisning

ADVARSEL

Bruk alltid øyebeskyttelse til å beskytte øynene dine mot smuss og fremmedelementer. Bruk alltid personlig verneutstyr som passer for arbeidsmiljøet.

Bruk aldri høytrykksspyleren med slangeenden utenfor avløpet. Slangen kan piske ukontrollert, forårsake støtskader og spruten kan gjennomtrenge hud og forårsake alvorlig personskade.

Vann under høyt trykk kan bli sprøytet inn under huden og resultere i alvorlig personskade, inkludert amputasjon. Ikke rett spruten mot mennesker eller dyr.

Ikke bruk høytrykksspyleren over driftstrykket eller 140°F / 60°C (inntaksvanntemperatur). Dette øker risikoen for personskade, inkludert brannsår og skade på høytrykksspyleren.

Samme person må kontrollere både høytrykksspylingen og fotventilen. Bruk alltid fotventilen. Hvis høytrykksslangen kommer ut av avløpet, må brukeren kunne stenge av vannstrømmen for å redu- sere faren for at høytrykksslangen pisker ukontrollert og forårsaker støt- og høytrykksskader.

Bruk alltid riktig personlig verneutstyr ved håndtering og bruk av utstyr for rensing av avløp. Avløp kan inneholde kjemikalier, bakterier og andre stoffer som kan være giftige, smittsomme, etsende

eller forårsake andre problemer. Riktig personlig verneutstyr inkluderer alltid sikkerhetsbriller og hansker, og kan inkludere utstyr som lateks- eller gummihansker, ansiktsskjerm, heldekkende briller, beskyttende klær, pusteutstyr og vernesko med ståltupp.

Følg brukerhåndboken for å redusere risikoen for skade pga. slange som pisker ukontrollert, injeksjon av høytrykksvann, karbonmonoksid og andre årsaker.

1 Pass på at maskinen og arbeidsområdet er riktig klargjort og at arbeidsområdet er fritt for tilskuere og andre forstyrrelser. Hvis høytrykksspyleren plasseres på avstand til bruksstedet, skal en annen person stå ved høytrykksspyleren.
2 Før slangen med dysen påfestet inn i avløpet på maks. én meters avstand, slik at slangeenden ikke kommer ut av avløpet og pisker ukontrollert när maskinen startes.
3 Kontroller at pulsaktuatorspaken er rotert mot urviseren i "Trykk"-stilling (figur 16).
4 Åpne inntaksforsyningsventilen. Ikke start motoren uten at vannforsyningen er skrudd på. Det kan ska-de pumpen.
5 Trykk ned fotventilen for å redusere trykket og la motoren starte. Kontroller at vannet strømmer fritt gjennom dysen. Følg startinstruksjonene i motorhåndboken for å starte motoren. La motoren få varme seg opp.

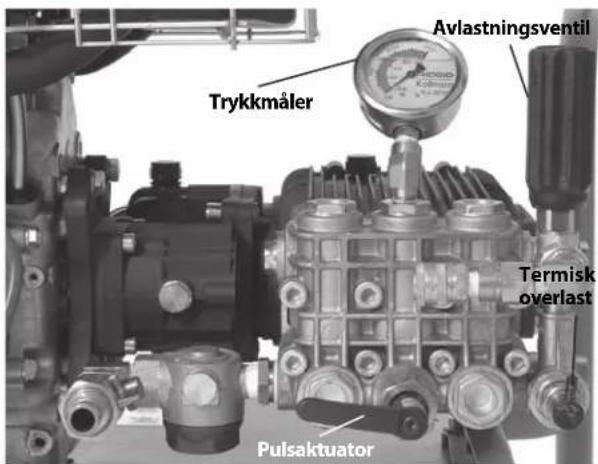

Trykkmåler Avlastningsventil Termisk overlast Pulsaktuator

Figur 13 - Kontroller

6 Skru avlastningsventilen mens du overvåker trykkmåleren for å justere trykket etter behov (med urviseren for å øke trykket, mot urviseren for å redusere det). Ikke overskrid maskinens driftstrykk. Ikke bruk makt på, skrunøkler eller verktøy til å skru avlastningsventilen. Dette vil skade avlastningsventilen.

Høytrykksspyler Driftstrykk, PSI / bar

KJ-2200 2200 / 150

KJ-3100 3000 / 205

Hvis høytrykksspyleren ikke genererer driftstrykket eller er uberegnelig:

• Påse at motorspjeldet er korrekt justert.
• Påse at inntaksforsyningsventilen er helt åpen, og at andre ventiler i forsyningssystemet er helt åpne.
• Skru avlastningsventilen med urviseren for å øke trykket. Ikke bruk makt.

- Påse at pulsaktuatoren er i "Trykk"-stilling.

- Veksle pulsaktuatoren mellom stillingene"Trykk" og "Puls" flere ganger mens enheten kjører for å rense ut eventuell innesperret luft fra systemet.

- Inspiser systemet for lekkasjer. Vær forsiktig ved inspeksjon for å unngå personskade. Hvis du oppdagerlekkasje, steng av høytrykksspyleren før du reparerer lekkasjen.

- Skru av høytrykksspyleren. Kontroller at inntaksfilteret/filterskiven er fri for rusk.

- Påse at det er tilstrekkelig vannstrøm til høytrykksspyleren.

- Skru av høytrykksspyleren og forsyningsventilen. Fjern dysen og rens åpningene med dyserenseverktøyet.

- Kjør høytrykksspyleren uten dyse for å fjerne luft eller rusk fra systemet. Skru av hø ytrykksspyleren før du fjerner eller fester dysen.

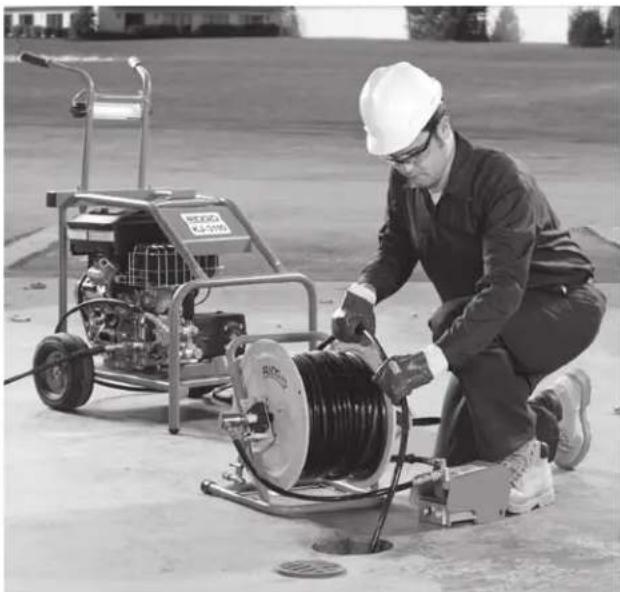

7 Innta korrekt arbeidsstilling.

• Påse at fotventilen er innenfor rekkevidde og at du kan styre den. Ikke trykk på fotventilen enda.
• Påse at du har god balanse og ikke må strekke deg for mye.
• Du må kunne ha en hånd på avløpsrenseslangen hele tiden for å kontrollere og støtte slangen.
• Du må kunne nå trommelen for å kveile slangen ut og inn.

Denne brukerstillingen vil bidra til at du kan styre avløpsrenseslangen.

Spyle avløpet med høytrykksvann

Når du spyler et avløp med høytrykksvann mates vanligvis slangen inn i avløpet så langt som det skal renses, og trekkes deretter sakte tilbake. Dette gjør at høytrykksvann kan rettes mot avløpsveggene for å fjerne oppbygning.

Utløs låsebolten på slangetrommelen. Når det er minst én meter slange i avløpet og du har en hånd på slangen for å styre den, trykk på fotventilen. Revershøytrykks-spylerne på dysen bidrar til å dra slangen inn i avløpet. Mat slangen inn så langt som det skal renses. Hvis slangen stopper, har den møtt på en hindring.

Hvis dysen ikke kan passere gjennom en hindring, som en retningsendring (vannlås, vinkelrør osv.) eller en blokkering.

- Roter slangen en kvart til en halv omdreining for å rette slangen mot retningsendringen (hvis slangen roteres en gang gjennom hindringen, drei slangen tilbake for å unngå knekk) (figur 15).

- Bruk pulsmodus. (se neste del).

- Bruk en vannlässlange eller slange med mindre diameter.

Når du har kommet forbi en blokkering, ta deg tid til å rense den rørdelen før du fortsetter videre. Før dysen omtrent én meter lenger frem fra hindringen, og dra dysen sakte tilbake gjennom blokkeringsområdet. Gjenta dette flere ganger og før deretter dysen videre inn i avløpet.

Følg med på vannivået i avløpet. Hvis vannivået blir for høyt, må du kanskje skru av høytrykksspyleren og la vannet dreneres bort før du fortsetter. Høytrykksspyling er mindre effektiv når rørledningen er full av vann enn når den er tom. Ikke kjør høytrykksspyleren i en lengre periode med fotventilen i av-stilling. Vannet resirkuleres i pumpen når fotventilen er i av-stilling og forårsaker oppvarming av vannet. Dette kan føre til at pumpens termiske overlast åpner seg.

Når dysen har nädd ønsket distanse i avløpet, dra dysen sakte (én fot / 30 cm per minutt for avløp med mye opp-samling) tilbake gjennom avløpet. Bruk en hånd til å styre slangen og den andre til å kveile slangen på trommelen. Følg med när dysen kommer nærmere avløpsåpningen slik at dysen ikke kommer ut av avløpet mens vannet strømmer gjennom dysen. Dette kan føre til at slangen pisker ukontrollert og forårsaker støtskader og alvorlige personskader i forbindelse med høytrykksvann. Styr alltid slangen. Se etter merket på slangen nær dysen. Utløs fot-ventilen for å stenge av vannstrømmen.

Skru av motoren som anvist i motorhåndboken, og trykk på fotventilen for å slippe ut systemtrykket. Ikke forlat systemet når det er under trykk. Ved behov, skift dyse og fortsett rensingen som beskrevet ovenfor. Det anbefales at du går gjennom et rør flere ganger for å rense det fullstendig.

Når du er ferdig, skru av høytrykksspyleren, fjern dysen og åpne inntaksforsyningsventilen for å skylle pumpen og slangen. Ved bruk av høytrykksspyleren i kaldt vær, drener vannet fra systemet umiddelbart for å unngå frostskade. Se Oppbevaring av maskinen for informasjon om frostbeskyttelse.

Bruke pulsmodus

Det er ikke tilstrekkelig å styre slangen gjennom en retningsendring, pulsmodus må brukes. Pulsmodusen indu- serer store variasjoner i vanntrykket. Dette får slangen til å vibrere og gjør det dermed lettere å føre den fremover.

1 Roter pulsaktuatorspaken med urviseren til "Puls"-stilling. I pulsmodus vil trykkmåleren vise mindre enn fullt trykk. Dette er normalt.

TRYKK PULS

Figur 16 – Stilling for pulsaktuatorspak

2 Bruk skarpe støt med slangen ved behov, og roter slangen for å hjelpe dysen gjennom hindringen.

3 Når dysen har passert gjennom hindringen, roter puls-aktuatorspaken mot urviseren til "Trykk"-stilling. Ikke bruk høytrykksspyleren i pulsmodus lengre enn nødvendig for å passere gjennom en hindring. For mye bruk av pulsfunksjonen kan forårsake for tidlig slitasje på slanger og system.

Bruke høytrykksspyleren som en høytrykksvasker

RIDGID-høytrykksspyleren kan også brukes som høytrykksvasker sammen med tilbehøret i høytrykkvaskpakken. Bruken som høytrykksvasker ligner på bruken som høytrykksspyler, og de instruksjonene skal brukes i sammenheng med de følgende:

1 Finn et passende arbeidssted.
2 Forsikre deg om at alt utstyr har blitt undersøkt grundig.
3 Fest høytrykksvaskeren til høytrykksslangen. Bruk alltid slange med et driftstrykk som er minst like høyt som høytrykksspylerens driftstrykk. Bruk en gjengeforsegling for å hindre lekkasjer.
4 Sett slangen på uttaket til høytrykksspyleren. Påse at slangeendene er korrekt tilkoblet for å hindre at de løsner under trykk.
5 Koble en egnet vannforsyning, som nevnt tidligere, til høytrykksspyleren.
6 Åpne inntaksforsyningsventilen og klem høytrykksvaskeren for å la vannet strømme og rense systemet for eventuell luft. Ikke start motoren uten at vannforsyningen er skrudd på. Det kan skade pumpen.
7 Påse at pulsaktuorspaken er rotert mot urviseren i "Trykk"-stilling.
8 Justering av høytrykksvaskerdyse – Ved å rotere dysen, kan vannspruten justeres fra en fin strøm til en bred vifteformet sprut. Trykket kan justeres ved å dra dysen fremover (lavt trykk) og bakover (høyt trykk) Påse at dysen dras tilbake til høytrykksstilling før bruk.

Lavt trykk Høyt trykk Justere vannsprut Sikring

Figur 17 – Justering av høytrykksvaskerdyse

9 Høytrykksvaskersperre – Høytrykksvaskeren har en sperre bak på utløseren. Aktiver sperren for å hindre at utløseren aktiveres när høytrykksvaskeren ikke er i bruk.

10 Pek høytrykksvaskeren i en trygg retning, trykk inn utløseren for å redusere trykk og starte motoren. Følg startinstruksjonene i motorhåndboken for å starte motoren. La motoren få varme seg opp. Slipp opp utløseren så snart motoren starter.

11 Pek høytrykkvaskeren i en trygg retning, og trykk inn utløseren. Skru avlastningsventilen mens du overvåker trykkmåleren for å justere trykket etter behov. Ikke overskrid maskinens driftstrykk. Slipp opp høytrykkvaskerens utløser.

Bruke høytrykksvasker

1 Bruk begge hendene til å holde og rette høytrykksvaskeren for bedre styring. Ikke rett høytrykksvaskeren mot personer. Væske under høyt trykk kan bli sprøytet inn under huden og resultere i alvorlig personskade. Ikke rett høytrykksvaskeren mot elektrisk utstyr eller ledninger for å redusere risiko for elektrisk støt.
2 Kontroller vannstrømmen med utløseren. Vær forsiktig ved bruk av høytrykksvasker. Å holde dysen for nær en overflate kan skade dysen. Prøv på et lite, diskret område for å kontrollere at innstillingene virker etter behov.
3 Ikke kjør høytrykksspyleren i en lengre periode med utløseren i av-stilling. Når utløseren er i av-stilling resirkuleres vannet i pumpen og forårsaker oppvarming av vannet. Dette kan føre til at pumpens termiske overlast åpner seg.
4 Når du er ferdig med høytrykksvaskingen, slipp opp utløseren og skru av motoren som anvist i motorhåndboken. Trykk inn utløseren for å slippe ut systemtrykk. Ikke forlat systemet når det er under trykk.

Rensemiddelinjektor

1 Ved behov, sett rensemiddelinjektoren på uttaksporten. Fjern uttaksslangen og sett på rensemiddelinjektoren slik at pilen på enheten peker i samme retning som vannstrømmen. Bruk en gjengetetning for å hindre lekkasjer. Sett på uttaksslangen igjen.

2 Sett hevertslangen på rensemiddelinjektoren. Plasser slangens silende i rensemiddelbeholderen. Bruk kun rensemidler som er laget for bruk med høytrykksvaskere. Følg alle rensemiddelinstruksjoner. Ikke spray brennbare væsker eller giftige kjemikalier. Andre rensemidler, løsemidler, rengjøringsmidler o.l kan skade høytrykksspyleren eller forårsake alvorlig personsskade.

3 Ved høytrykksvask dispenseres rensemidler kun när dysen til høytrykksvaskeren er i lavtrykksstilling. Dra dysen fremover til lavtrykksstilling for å dispensere rensemiddel.
4 Ved bruk kan rensemiddelmengden justeres ved å vri rensemiddelinjektorens hylse: mot urviseren for å øke den, med urviseren for å redusere den.
5 Når du er ferdig med å påføre rensemiddel, fjern silen fra rensemiddelet, legg den i en bøtte med rent vann og skyll rensemiddelet ut av systemet.

Instruksjoner for vedlikehold

ADVARSEL

Før du utfører vedlikehold skal motorbryteren være i av-stilling og tennpluggledninger frakoblet for å hindre utilsiktet start. Trykk inn fotventilen eller høytrykksvaskerutløseren for å slippe ut eventuelt trykk i systemet.

Bruk alltid sikkerhetsbriller og hansker ved utføring av vedlikehold for beskyttelse mot avløpskjemikalier og bakterier.

Rengjøring

Slangen skal rengjøres etter behov med varmt såpevann og/eller desinfiserende midler. Ikke la vann komme inn i motoren eller det elektriske systemet. Ikke rengjør med høytrykksvasker. Tørk av enheten med en fuktig klut.

Motor

Vedlikehold motoren som anvist i den medfølgende motorhåndboken.

Smøre pumpen

Kontroller pumpens oljenivå før bruk. Plasser høytrykks-spyleren på et plant underlag. Tørk av eventuelt smuss fra peilepinneområdet, og ta ut peilepinnen for å kontrollere oljenivået. Ved behov, fyll på SEA 30W ikke-rensende olje. Ikke fyll på for mye. Sett peilepinnen inn igjen.

Skift oljen i pumpen etter de første 50 driftstimene, og etter hver 500. driftstime deretter. Når pumpen er varm fra drift, fjern pluggen i bunnen av pumpen og tapp oljen i en passende beholder. Sett pluggen inn igjen. Fyll på med omtrent 32 unser / 0,9 l med SAE 30W ikke-rensende olje ifølge kontrollprosedyren.

Smøre girkasse

Kontroller girkassens oljenivå før bruk. Plasser høytrykksspyleren på et plant underlag. Tørk av eventuelt smuss fra peilepinneområdet, og ta ut peilepinnen for å kontrollere oljenivået. Ved behov, fyll på SEA 90W girolje. Ikke fyll på for mye. Sett peilepinnen inn igjen.

Skift olje i girkassen hver 500. driftstime. Når girkassen er varm fra drift, fjern pluggen i bunnen av girkassen og tapp oljen i en passende beholder. Sett pluggen inn igjen. Fyll på med omtrent 8 unser / 0,2 l med SAE 90W girolje ifølge kontrollprosedyren.

MERK Hvis høytrykksspyleren skal oppbevares i temperaturer som er nær eller lavere enn 32°F / 0°C, må den forberedes på korrekt måte. Hvis vannet fryser i pumpen, kan det skade den.

Det finnes to metoder for å forberede høytrykksspyleren på kald oppbevaring. Den første er å åpne alle ventiler i systemet og bruke trykkluft for å tvinge eventuelt vann ut av systemet. Dette kan også gjøres for å fjerne vann fra slangene.

Den andre metoden er å bruke frostvæske (frostvæske uten etylenglykol). Ikke bruk frostvæske med etylenglykol i høytrykkspumpen. Etylenglykol kan ikke brukes i dreneringssystemer.

1 Sett en 3' / 90 cm slangedel på inntaksforsyningsventilen og åpne ventilen.
2 Sett slangeenden i beholderen med RV-frostvæske.
3 Fjern dysen fra slangeenden.
4 Start høytrykksspyleren og kjør til frostvæsken kommer ut av slangeenden.

Tilbehør

ADVARSEL

For å redusere risikoen for alvorlig personskade er det viktig at du kun bruker tilbehør som er spesielt designet og anbefalt for bruk med RIDGID-høytrykksspylere, som de som er oppført nedenfor. Annet tilbehør som passer sammen med andre verkøy kan være farlig hvis det benyttes sammen med RIDGID-høytrykksspylere.

KJ-2200 høytrykksdyser og -slanger

Kata-lognr.	Modell-nr.Beskrivelse			Slange ID tomme / mm	Slange YD tomme / mm
64772 H-61 Frem Driftsdyse ^1/8 " / 3,2 mm NPT
64777 H-62 Gjennomtren-gende dyse ^1/4 " / 6,4 mm slange
64782 H-64 Dyse med stillbart bor
82842 H-65 Roterende dyse 2200
64787 H-71 Frem Driftsdyse ^1/4 " / 6,4 mm NPT
64792 H-72 Gjennomtren-gende dyse Passer til ^1/2 " / 13 mm slange
82852 H-75 Roterende dyse 2200
47592 H-1425 ^1/4 " x 25' / 6,4 mm x 7,6 m				^3/_16/4,8	^1/4/6,4
47597 H-1435 ^1/4 " x 35' / 6,4 mm x 10,7 m				^3/_16/4,8	^1/4/6,4
47602 H-1450 ^1/4 " x 50' / ^1/4 " / 6,4 mm vannlåsslange				^3/_16/4,8	^1/4/6,4
49272 H-1475 ^1/4 " x 75' / 6,4 mm x 22,9 m Oransje				^3/_16/4,8	^1/4/6,4
49277 H-1400 ^1/4 " x 100' / 6,4 mm x 30,5 m				^3/_16/4,8	^1/4/6,4
64732 H-1415 ^1/4 " x 150' / 6,4 mm x 45,7 m				^3/_16/4,8	^1/4/6,4
50002 H-L-1 Fleksibel leder ^1/8 " / 6,4 mm				^1/8/3,2	^3/_16/4,8
50007 H-L-2 Fleksibel leder ^1/8 " / 13 mm				^1/8/3,2	^3/_16/4,8
47607 H-1250 ^1/2 " x 50' / 13 mm x 15,2 m				^1/4/6,4	^1/2/13
47612 H-1275 ^1/2 " x 75' / 13 mm x 22,9 m				^1/4/6,4	^1/2/13
47617 H-1200 ^1/2 " x 100' / 13 mm x 30,5 m				^1/4/6,4	^1/2/13
51587 H-1211 ^1/2 " x 110' / 13 mm x 33,5 m ^1/2 " / 13 mm høytrykksslange				^1/4/6,4	^1/2/13
49487 H-1215 ^1/2 " x 150' / 13 mm x 45,7 m Svart				^1/4/6,4	^1/2/13
51597 H-1220 ^1/2 " x 200' / 13 mm x 61 m				^1/4/6,4	^1/2/13

Tilbehør for KJ-2200 høytrykksspyler

Katalognr.	Modell-nr.Beskrivelse
62882 H-5	Minislangetrommel (slange ikke inkludert)
64737 H-30	H-30 vogn med slangetrommel
62877 H-30	WH	H-30 vogn med slangetrommel og 110' / 33,5 m x ^1/2 " / 13 mm høytrykksslange
64077	HP-22	Trykkvaskpakke KJ-2200
64767	HW-22 Høytrykksvasker KJ-2200
51572	H-1235 Høytrykksvaskeslange ^1/2 " / 13 mm x 35' / 10,7 m
48157	FV-1 Fotventil
66732 HF	4 Hurtigkoblingsslange
48367 H-25	Vinterforberedelsessett
47542 H-21	Dyserenseverktøy
67187 H-32	Jet Vac

KJ-3100 avløpsrensedyser og -slanger

Kata-lognr.	Modell-nr.Beskrivelse			Slange ID tomme / mm	Slange YD tomme / mm
38698 H-101	Fremdriftsdyse	^1/_8 " / 3,2 mm NPT
38713 H-102		Gjennomtrengende dyse	Passer til ^1/_4 " / 6,4 mm slange
38703 H-104	Dyse med stillbart bor
38723 H-105		^1/_8 " / 3,2 mm roterende dyse
38693 H-111	Fremdriftsdyse	^1/_4 " / 6,4 mm NPT
38708 H-112		Gjennomtrengende dyse	Passer til ^3/_8 " / 9,5 mm slange
38718 H-115S		^1/_4 " / 6,4 mm NPT roterende dyse
16713 R-RR3000 Rotkutterdyse 3000
47592 H-1425		^1/_4 " / 6,4 mm x 25' / 7,6 m vannlåsslange		^3/_16 / 4,8	^1/_4 / 6,4
47597 H-1435		^1/_4 " / 6,4 mm x 35' / 10,7 m vannlåsslange	^1/_4 " / 6,4 mm vannlåss-lange	^3/_16 / 4,8	^1/_4 / 6,4
47602 H-1450		^1/_4 " / 6,4 mm x 50' / 15,2 m vannlåsslange	Oransje	^3/_16 / 4,8	^1/_4 / 6,4
49272 H-1475		^1/_4 " / 6,4 mm x 75' / 22,9 m vannlåsslange		^3/_16 / 4,8	^1/_4 / 6,4
49277 H-1400		^1/_4 " / 6,4 mm x 100' / 30,5 m vannlåsslange		^3/_16 / 4,8	^1/_4 / 6,4
64732 H-1415		^1/_4 " / 6,4 mm x 150' / 45,7 m vannlåsslange		^3/_16 / 4,8	^1/_4 / 6,4
64827 H-3835		^3/_8 " / 9,5 mm x 35' / 10,7 m vannlåsslange		^3/_8 / 9,5	^5/_8 / 16
64832 H-3850		^3/_8 " / 9,5 mm x 50' / 15,2 m høytrykks-/vaskeslange		^3/_8 / 9,5	^5/_8 / 16
64837 H-3810		^3/_8 " / 9,5 mm ID x 100' / 30,5 m høytrykksslange	^3/_8 " / 9,5 mm slange	^3/_8 / 9,5	^5/_8 / 16
64842 H-3815		^3/_8 " / 9,5 mm ID x 150' / 45,7 m høytrykksslange	Svart	^3/_8 / 9,5	^5/_8 / 16
64847 H-3820		^3/_8 " / 9,5 mm ID x 200' / 61 m høytrykksslange		^3/_8 / 9,5	^5/_8 / 16
64852 H-3825		^3/_8 " / 9,5 mm ID x 250' / 76,2 m høytrykksslange		^3/_8 / 9,5	^5/_8 " / 16
64857 H-3830		^3/_8 " / 9,5 mm ID x 300' / 91,4 m høytrykksslange		^3/_8 / 9,5	^5/_8 " / 16

Tilbehør for KJ-3100 høytrykksspyler

Katalognr.	Modell-nr.	Beskrivelse
62882	H-5 Minislangetrommel
64862 H-38	Slangetrommel (passer KJ-3100)
64902	H-38 WH	Slangetrommel med 200' / 61 m x 38 " / 9,5 mm ID slange (passer til KJ-3100)
64797	HW-30 Hyptrykksvasker KJ-3100
48367 H-25	Vinterforberedelsessett
48157	FV-1 Forventil
66732 HF	4 Hurtigkoblingsslange (trommel til fotventil)
47542 H-21	Dyserenseverktøy
67187 H-32	Jet Vac

Oppbevare maskinen

ADVARSEL Oppbevar høytrykksspyleren i et godt ventilert område som er beskyttet mot regn og snø. Oppbevar maskinen på et låst område som er utenfor rekkevidde for barn og personer som ikke er kjent med høytrykksspylere. Denne maskinen kan forårsake alvorlig personskade i hendene på brukere som ikke har fått opplæring. Se delen Vedlikehold for informasjon om kald oppbevaring. Se motorhåndboken for spesifikk informasjon om oppbevaring av motoren.

Service og reparasjon

ADVARSEL

Feilaktig service eller reparasjon kan gjøre maskinen utrygg å bruke.

Instruksjoner for vedlikehold tar for seg de fleste servicebehovene for denne maskinen. Eventuelle problemer som ikke er dekket av denne delen, bør kun håndteres av en autorisert RIDGID-tekniker.

Verktøyet skal tas med til et uavhengig RIDGID-autorisert servicesenter, eller returneres til fabrikken.

For informasjon om RIDGIDs nærmeste uavhengige servicesenter eller eventuelle service- eller reparasjonsspørsmål:

• Kontakt din lokale RIDGID-distributør.
• Gå til www.RIDGID.com eller www.RIDGID.eu for å finne din lokale RIDGID-kontakt.
• Kontakt RIDGIDs tekniske serviceavdeling på e-postadressen [e-mail], eller ring [phone] i USA og Canada.

Avhending

Deler av høytrykksspyleren inneholder nyttige materialer som kan resirkuleres. Det kan finnes lokale selskaper som spesialiserer seg på resirkulering. Kasser komponentene i samsvar med alle gjeldende bestemmelser. Kontakt dine lokale myndigheter for mer informasjon om avfallshåndtering.

For land i EU: Ikke avhend elektrisk utstyr sammen med husholdningsavfall.

I henhold til europeiske retningslinjer 2002/96/ EF for elektrisk- og elektronisk avfall og iverksetting i nasjonal lovgivning, må elektrisk utstyr som

ikke lenger er brukbart samles separat, og avhendes på en miljømessig korrekt måte.

Feilsøking

PROBLEM ÅRSAK	KORRIGERING
Høytrykksspyleren kjører, men produserer lavt eller ikke noe trykk.	Utilstrekkelig vannforsyning. Påse at vannforsyningskranen er på.	Påse at høytrykksspylerens vanninntaksventil er på.
		Påse at vannforsyningsslangen har fri bane og ikke er knekt eller sammentrykt.
Høytrykksspyleren jus-terer ikke til fullt drifts-trykk ved oppstart.	Luft er innestengt i systemet. Fjern dysen fra avløpsrenseslangen, og kjør høy-trykksspyleren for å rense systemet for luft/rusk.	Høytrykksspylerne på dysen er blokkert Fjern dysen og rens høytrykksspyleråpningene med dyserenseverktøyet.
Høytrykksspylerens trykkmåler oscillerer fra 500 til fult driftstrykk.	Høytrykksspylerne på dysen er blokkert. Fjern dysen. Bruk dyserenseverktøyet til å rense dyseåpningene: Velg korrekt ledningsstørrelse og dytt den helt gjennom hver enkelt høytrykkss-pyleråpning for å fjerne rusk.	Fjern dysen og sett høytrykksslangen inn i dreneringsslangen. Kjør høytrykksspyleren for å rense systemet for luft eller rusk.
	Rusk eller luft er innestengt i systemet.

Painehuuhtelulaite

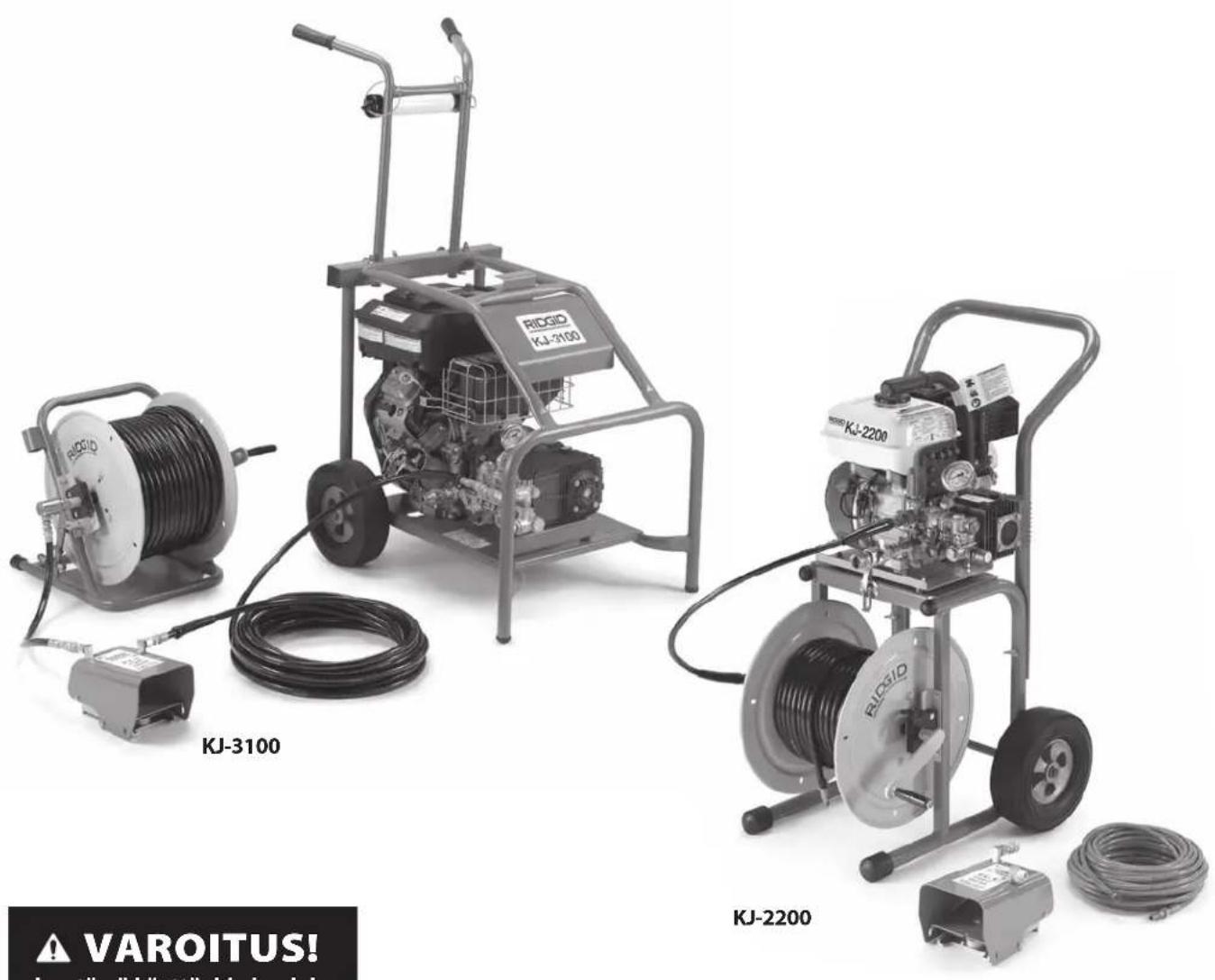

KJ-2200/3100 Painehuuhtelulaitteet

Dette instrumentet er i samsvar med Europarådets direktiv om elektromagnetisk kompatibilitet 2004/108/EC som ret ter seg etter følgende standarder: EN 61326-1:2006, EN 61326-2-1:2006.

CE-vastaavuus
