Typ produktu	Vysokotlaký čistič (vysokotlaký čistič)
Značka	Ridgid
Model	KJ-2200
Motor	Benzín, 6,5 hp
Jmenovitý tlak	2200 PSI (150 bar)
Jmenovitý průtok	2,4 GPM (9 l/min)
Průměr potrubí	1 1/4" až 6" (32 až 152 mm)
Hmotnost	30 kg (65 lbs)
Přívod vody	Studená voda, max 60 °C
Provozní režim	Kontinuální tlak nebo pulzace
Ovládací pedál	V ceně (FV-1)
Čerpadlo	Triplexové pístové
Bezpečnostní systém	Bezpečnostní ventil, tepelná sonda
Trysky v ceně	Ano (výběr podle průměru)
Údržba čerpadla	Nedetergentní olej SAE 30W, výměna každých 500 h
Údržba převodovky	Olej SAE 90W (je-li k dispozici)
Zimní uskladnění	Nemrznoucí směs typu RV nebo stlačený vzduch
Záruka	Doživotní záruka

Často kladené otázky - KJ2200 RIDGID

Jak spustit vysokotlaký čistič KJ-2200?

Před spuštěním se ujistěte, že je otevřený přívod vody a pákový spínač pulzace je v poloze 'Tlak'. Stiskněte ovládací pedál pro uvolnění tlaku, poté nastartujte motor podle návodu k motoru. Nechte motor zahřát před použitím stroje.

Jakého maximálního tlaku mohu dosáhnout s KJ-2200?

Jmenovitý tlak je 2200 PSI (150 bar). Nikdy tento tlak nepřekračujte, jinak dojde k poškození stroje a zranění.

Mohu s KJ-2200 používat horkou vodu?

Ano, ale teplota vody nesmí překročit 60 °C (140 °F). Horká voda by mohla otevřít přehřívací ventil čerpadla a poškodit systém.

Jak čistit trysky KJ-2200?

Použijte přiložený nástroj na čištění trysek. Odstraňte trysku, vložte nástroj do každého otvoru a odstraňte nečistoty. Dávejte pozor, abyste nerozšířili otvory. Pokud je tryska poškozena, vyměňte ji.

Co dělat, pokud je tlak nedostatečný?

Nejprve zkontrolujte, zda je ventil přívodu vody zcela otevřený a hadice není zalomená. Odvzdušněte systém odstraněním trysky a spuštěním stroje. Vyčistěte také filtr přívodu vody a otvory trysky. Pokud problém přetrvává, zkontrolujte nastavení bezpečnostního ventilu.

Jak zazimovat KJ-2200?

Dvě metody: buď otevřete ventily a profoukněte systém stlačeným vzduchem, abyste odstranili vodu, nebo použijte nemrznoucí směs typu RV (bez etylenglykolu). Nikdy nepoužívejte nemrznoucí směs na bázi etylenglykolu.

Jaký typ oleje použít pro čerpadlo?

Použijte nedetergentní olej SAE 30W. Před každým použitím zkontrolujte hladinu a vyměňte olej po prvních 50 hodinách, poté každých 500 hodin.

Mohu s KJ-2200 použít čisticí prostředek?

Ano, pomocí sady pro vysokotlaké mytí a vstřikovače. Používejte pouze čisticí prostředky určené pro vysokotlaké čističe. Nikdy nestříkejte hořlavé nebo toxické látky.

Co dělat, když vysokotlaká hadice náhodně vypadne z potrubí?

Okamžitě uvolněte ovládací pedál, abyste přerušili přívod vody. Hadice pod tlakem by mohla šlehat a způsobit vážná zranění. Znovu spusťte až po zasunutí hadice alespoň jeden metr do potrubí.

Kde najít náhradní díly pro KJ-2200?

Kontaktujte svého místního prodejce Ridgid nebo navštivte www.RIDGID.com nebo www.RIDGID.eu. Můžete také kontaktovat technickou podporu na [e-mail], nebo v USA a Kanadě na [phone].

NÁVOD K OBSLUZE KJ2200 RIDGID

Tlaková vodní čistička

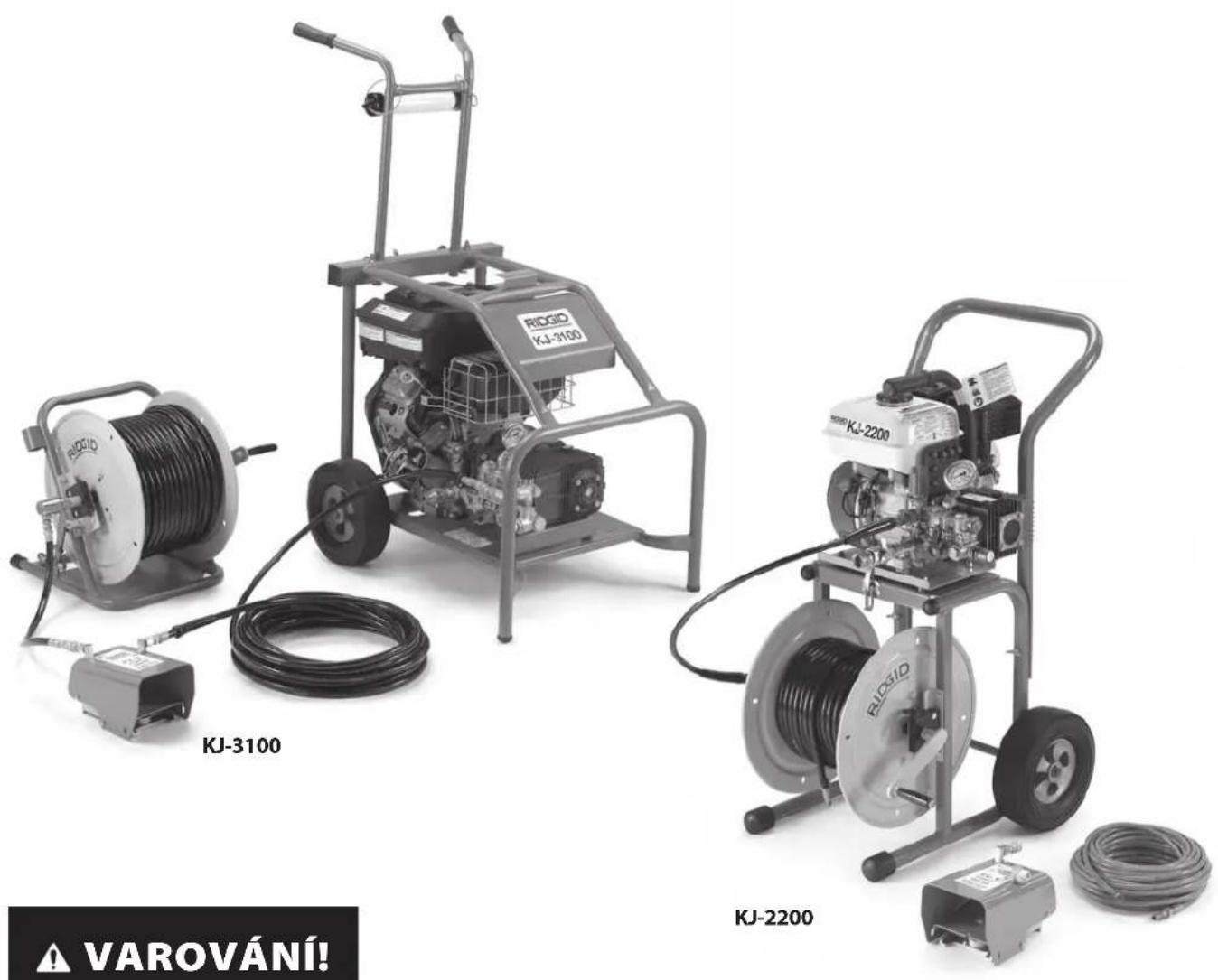

KJ-2200/KJ-3100 Tlakové vodní čističky

Před použiváním tohoto nástroje si pečlivě přečtěte tento návod k obsluze. Nepochopení a nedodržení obsahu tohoto návodu může vést k úrazu elektrickým proudem, vzniku požáru nebo k závažné újmě na zdraví.

KJ-2200/KJ-3100 Tlakové vodní čističky

Do níže uvedeného políčka si zapište výrobní sériové číslo uvedené na typovém štítku.

Sériové č.

Obsah

Záznamový formulář sériového čísla stroje 245

Bezpečnostní symboly....247

Všeobecné bezpečnostní předpisy 247

Bezpečnost na pracovišti....247

Elektrobezpečnost....247

Osobní bezpečnost 247

Používání a péče o nástroj....248

Servis 248

Varování ohledně tlakových vodních čističek....248

Popis, specifikace a standardní vybavení....249

Popis 249

Specifikace....250

Ikony 250

Standardní vybavení 250

Montáž nástroje 250

Motorový olej....250

Olej čerpadla/převodovky....250

Přepravní vozík KJ-2200....251

KJ-3100 Sestava držadel....251

Kontrola před zahájením práce....251

Příprava nástroje a pracoviště....253

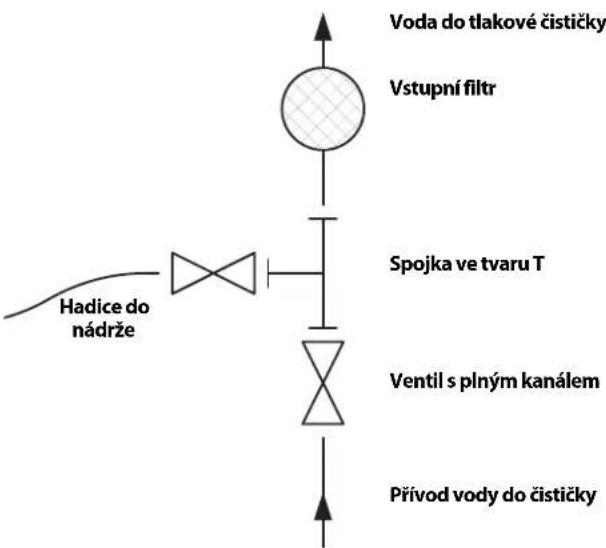

Přívod vody 254

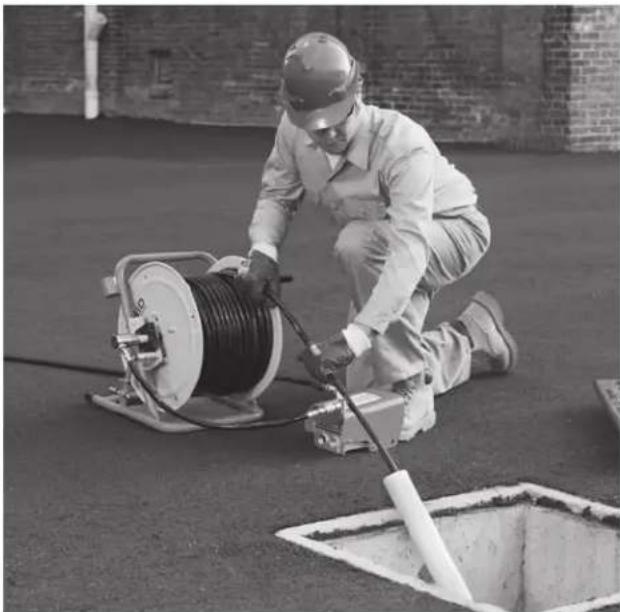

Příprava odpadu či kanálu....254

TABULKA VÝBĚRU TLAKOVÉ HADICE....256

TAUBLKA VÝBĚRU TLAKOVÉ TRYSKY....256

Návod k obsluze 257

Tlakové čištění odpadu....258

Použití pulzního režimu....259

Použití tlakové vodní čističky k vnějšímu tlakovému mytí....260

Obsluha tlakového mytí....260

Vstřikování mycího prostředku 261

Návod k údržbě....261

Čištění 261

Motor....261

Mazání čerpadla....261

Mazání převodovky....261

Příprava čerpadla pro zimní uskladnění 261

Příslušenství 262

Uskladnění přístroje....263

Servis a opravy....263

Likvidace....263

Řešení problémů 264

Záruka po dobu životnosti ....Zadní strana obálky

* Překlad původního návodu k používání

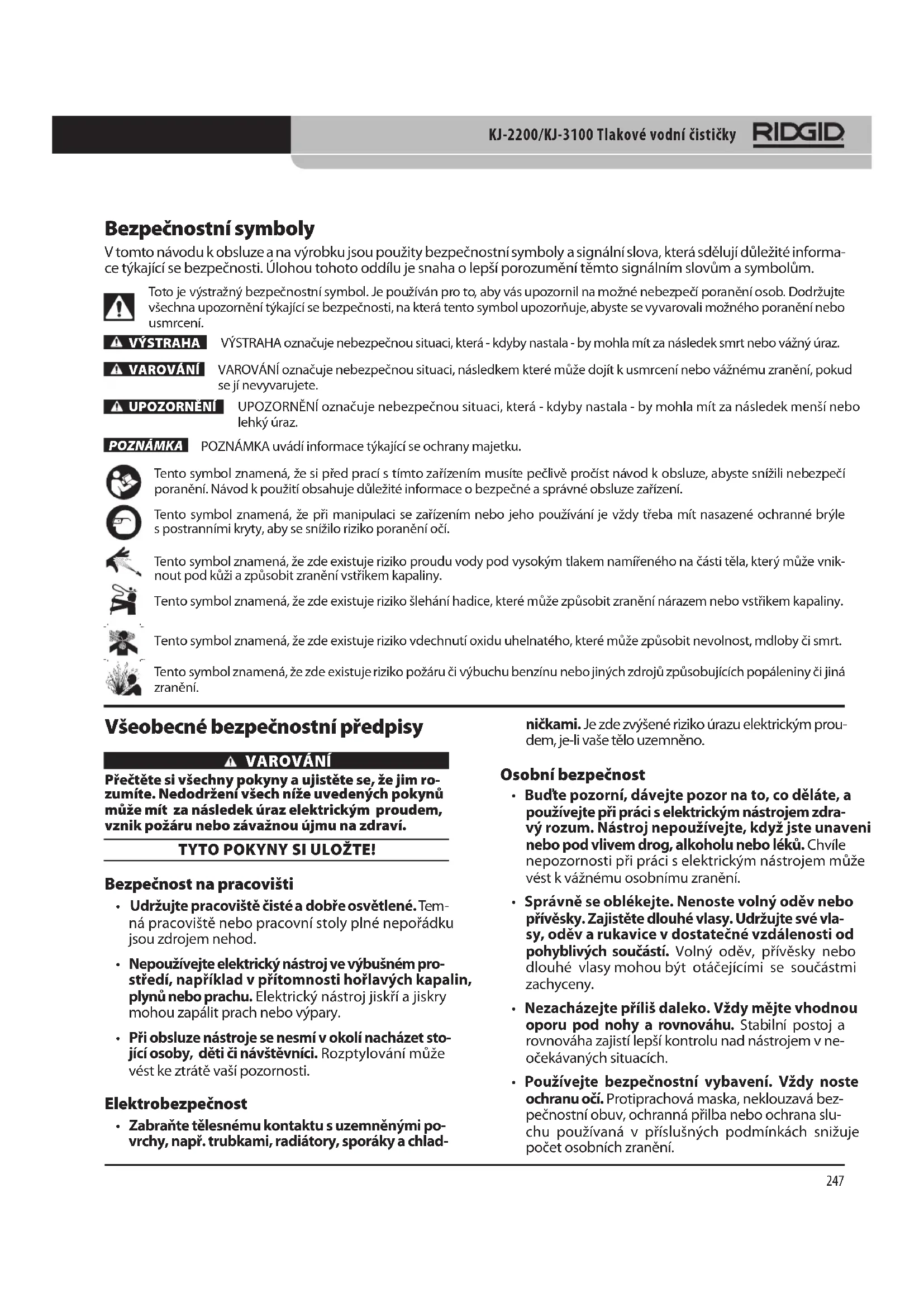

Bezpečnostní symboly

V tomto návodu k obsluze a na výrobku jsou použity bezpečnostní symboly a signální slova, která sdělují důležité informace týkající se bezpečnosti. Úlohou tohoto oddílu je snaha o lepší porozumění těmto signálním slovům a symbolům.

Toto je výstražný bezpečnostní symbol. Je používán pro to, aby vás upozornil na možné nebezpeči poranění osob. Dodržujte všechna upozornění týkající se bezpečnosti, na která tento symbol upozorňuje, abyste se vyvarovali možného poranění nebo usmrcení.

VÝSTRAHA

VÝSTRAHA označuje nebezpečnou situaci, která - kdyby nastala - by mohla mít za následek smrt nebo vážný úraz.

VAROVÁNÍ

VAROVÁNÍ označuje nebezpečnou situaci, následkem které může dojít k usmrcení nebo vážnému zranění, pokud se jí nevyvarujete.

UPOZORNĚNÍ

UPOZORNĚNÍ označuje nebezpečnou situaci, která - kdyby nastala - by mohla mít za následek menší nebo lehký úraz.

POZNÁMKA

POZNÁMKA uvádí informace týkající se ochrany majetku.

Tento symbol znamená, že si před prací s tímto zařízením musíte pečlivě pročist návod k obsluze, abyste snížili nebezpečí poranění. Návod k použití obsahuje důležité informace o bezpečné a správné obsluze zařízení.

Tento symbol znamená, že při manipulaci se zařízením nebo jeho používání je vždy třeba mít nasazené ochranné brýle s postranními kryty, aby se snížilo riziko poranění očí.

Tento symbol znamená, že zde existuje riziko proudu vody pod vysokým tlakem namířeného na části těla, který může vniknout pod kůži a způsobit zranění vstřikem kapaliny.

Tento symbol znamená, že zde existuje riziko šlehání hadice, které může způsobit zranění nárazem nebo vstřikem kapaliny.

Tento symbol znamená, že zde existuje riziko vdechnutí oxidu uhelnatého, které může způsobit nevolnost, mdloby či smrt.

Tento symbol znamená, že zde existuje riziko požáru či výbuchu benzínu nebo jiných zdrojů způsobujících popáleniny či jiná zranění.

Všeobecné bezpečnostní předpisy

VAROVÁNÍ

Přečtěte si všechny pokyny a ujistěte se, že jim rozumíte. Nedodržení všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo závažnou újmu na zdraví.

TYTO POKYNY SI ULOŽTE!

Bezpečnost na pracovišti

• Udržujte pracoviště čisté a dobře osvětlené. Temná pracoviště nebo pracovní stoly plné nepořádku jsou zdrojem nehod.
• Nepoužívejte elektrický nástroj ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrický nástroj jiskří a jiskry mohou zapálit prach nebo výpary.
• Při obsluze nástroje se nesmí v okolí nacházet stojící osoby, děti či návštěvnící. Rozptylování může vést ke ztrátě vaší pozornosti.

Elektrobezpečnost

- Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chlad-

ničkami. Je zde zvýšené riziko úrazu elektrickým proudem, je-li vaše tělo uzemněno.

Osobní bezpečnost

• Budte pozorní, dávejte pozor na to, co děláte, a používejte při práci s elektrickým nástrojem zdravý rozum. Nástroj nepoužívejte, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektrickým nástrojem může vést k vážnému osobnímu zranění.
• Správně se oblékejte. Nenoste volný oděv nebo přívěsky. Zajistěte dlouhé vlasy. Udržujte své vlasy, oděv a rukavice v dostatečné vzdálenosti od pohyblivých součástí. Volný oděv, přívěsky nebo dlouhé vlasy mohou být otáčejícími se součástmi zachyceny.
• Nezacházejte příliš daleko. Vždy mějte vhodnou oporu pod nohy a rovnováhu. Stabilní postoj a rovnováha zajistí lepší kontrolu nad nástrojem v neočekávaných situacích.
• Používejte bezpečnostní vybavení. Vždy noste ochranu očí. Protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana slu-chu používaná v příslušných podmínkách snižuje počet osobních zranění.

Používání a péče o nástroj

- Nástroj nepřetěžujte. Pro daný účel použijte správný nástroj. Správný nástroj vám poslouží lépe a bezpečněji, pokud je použit takovým způsobem, ke kterému byl navržen.

- Elektrické nástroje nepoužívejte, když je spínač NEZAPÍNÁ nebo NEVYPÍNÁ. Každý nástroj, který nelze ovládat spínačem, je nebezpečný a musí být opraven.

- Nástroje, které nepoužíváte, skladujte mimo dosah dětí a neproškolených osob. Nástroje jsou v rukou neproškolených uživatelů nebezpečné.

- Nástroje pečlivě udržujte. Řezací nástroje musejí být ostré a čisté. Řádně udržované nástroje s ostrými břity jsou méně náchylné k zadření a jdou snadněji ovládat.

- Zkontrolujte správné serízení nebo připojení pohyblivých částí, poškození částí a jakékoliv jiné podmínky, které mohou mít dopad na provozování elektrického nástroje. Pokud dojde k poškození nástroje, nechte jej opravit, než ho znovu použijete. Mnoho nehod je způsobeno nástroji, které nebyly řádně udržovány.

- Používejte pouze příslušenství doporučené výrobcem k vašemu modelu. Příslušenství, které může být vhodné pro jeden nástroj se může stát při použití s jiným nebezpečným.

Servis

- Servis nástroje smí provádět pouze kvalifikovaný opravář. Servis či údržba prováděné nekvalifikovanou osobou mohou mít za následek úraz.

- Při provádění servisu nástroje používejte pouze stejné náhradní díly. Dodržujte pokyny uvedené v části Údržba v tomto návodu. Použití nepovolených součástí nebo nedodržení Návodu k údržbě může mít za následek úraz elektrickým proudem nebo jiný úraz.

Varování ohledně tlakových vodních čističek

VAROVÁNÍ

Tento odstavec obsahuje důležité bezpečnostní informace specifické pro tento nástroj.

Pečlivě si přečtěte tyto pokyny před použitím nástroje na čištění odpadů a kanálů, abyste snížili nebezpečí úrazu elektrickým proudem nebo vážného úrazu.

USCHOVEJTE VŠECHNA VAROVÁNÍ A POKYNY PRO POZDĚJŠÍ POUŽITÍ!

Tento návod mějte uložen u zařízení, aby ho měla obsluha po ruce.

- Tlakovou vodní čističku nikdy neprovozujte s koncem hadice mimo odpadní potrubí. Hadice může šlehnout, a způsobit tak úraz nárazem nebo proudem vody, který může proniknout pokožkou a způsobit vážné poranění.

- Může dojít k vstřiku vody pod vysokým tlakem pod kůži s následkem vážného poranění včetně amputace. Proudem vody nemířte na osoby nebo zvířata.

- Tlakovou čističku neprovozujte při vyšším než jmenovitém tlaku nebo vyšší teplotě než 140°F / 60°C (teplota vody na vstupu). Zvyšuje se tak nebezpečí úrazu, včetně popálení, a poškození tlakové čističky.

- Proces tlakového čištění a nožní spínač musí obsluhovat stejná osoba. Vždy používejte nožní spínač. Pokud se tlaková hadice dostane z odpadu, obsluha musí být schopná zavřít přívod vody, aby tak snížila riziko šlehání hadice, které může způsobit zranění nárazem nebo vysokotlakým průnikem.

- Při manipulaci a používání zařízení na čištění odpadů a kanálů používejte vhodné osobní ochranné prostředky. V kanálech se mohou vyskytovat chemikálie, bakterie a jiné látky, které mohou být toxické, infekční, mohou způsobovat popáleniny nebo jiné potíže. Osobní ochranné prostředky musí vždy zahrnovat bezpečnostní brýle a ochranné rukavice, a dále mohou zahrnovat další prostředky, např. latexové nebo gumové rukavice, obličejové ochranné štíty, ochranné brýle, ochranný oděv, dýchací přístroje a obuv s ocelovou podrážkou.

- Dodržujte zásady hygieny. Po manipulaci se zařízením pro čištění odpadů a kanálů nebo jeho použití použijte horkou, mýdlovou vodu k omytí rukou a dalších obnažených částí těla vystavených obsahu kanálu. Při práci nebo manipulaci se zařízením pro čištění kanálů nejezte a nekuřte. Pomůže to zabránit kontaminaci toxickým nebo infekčním materiálem.

- Nestříkejte toxické nebo hořlavé kapaliny. Snížíte tak riziko popálení, požáru, výbuchu nebo jiného poranění.

- Benzín a jeho výpary jsou vysoce hořlavé a výbušné. Opatření ke snížení rizika popálení, výbuchu a vážných zranění při manipulaci a použití benzínu viz návod k obsluze motoru.

- Motory produkuji bezbarvý a jedovatý oxid uhelnatý. Dýchání oxidu uhelnatého může způsobit nevolnost, mdloby nebo smrt. Motor nestartujte či nenechávejte běžet v uzavřených prostorech, i když jsou otevřená okna a dveře. Používejte jej pouze venku.

• Horké plochy mohou způsobit popáleniny či požár. Udržujte části těla a hořlavé materiály mimo horké plochy.
• Před použitím si pozorně pročtěte tento návod, návod k obsluze motoru a varování a pokyny k obsluze veškerého vybavení, které používáte s tímto nástrojem, a ujistěte, že jim rozumíte. Nedodržování všech těchto pokynů a varování může mít za následek škody na majetku nebo vážná zranění osob.

Prohlášení o shodě ES (890-011-320.10) bude v případě potřeby součástí této příručky jako zvláštní brožura.

Pokud máte nějaké dotazy týkající se tohoto výrobku RIDGID®:

• Spojte se s místním obchodním zástupcem pro výrobky RIDGID.
  – Navštivte www.RIDGID.com nebo www.RIDGID.eu a vyhledejte místní kontaktní místo pro výrobky RIDGID.
• Kontaktujte technické oddělení pro výrobky RIDGID na [e-mail] nebo v USA a Kanadě zavolejte na číslo [phone].

Popis, specifikace a standardní vybavení

Popis

Benzinové tlakové vodní čističky RIDGID® jsou přenosné vysokotlaké vodní čističky určené k odstraňování mastnoty, kalů, usazenin a kořenů z odpadového potrubí či kanálů pomocí vysokotlakého proudu vody. Velmi ohebná a lehká hadice je hnána skrze odpadové potrubí pomocí zpětných tryskových otvorů na vysokotlaké čisticí trysce, která při zpětném tažení čistí potrubí a odplavuje nečistoty. Při zapnuté pulzní aktivaci snadněji překonává ostré oblouky a překážky. Všechny nástroje jsou vybaveny benzínovým motorem, který pohání tříválcové pístové čerpadlo.

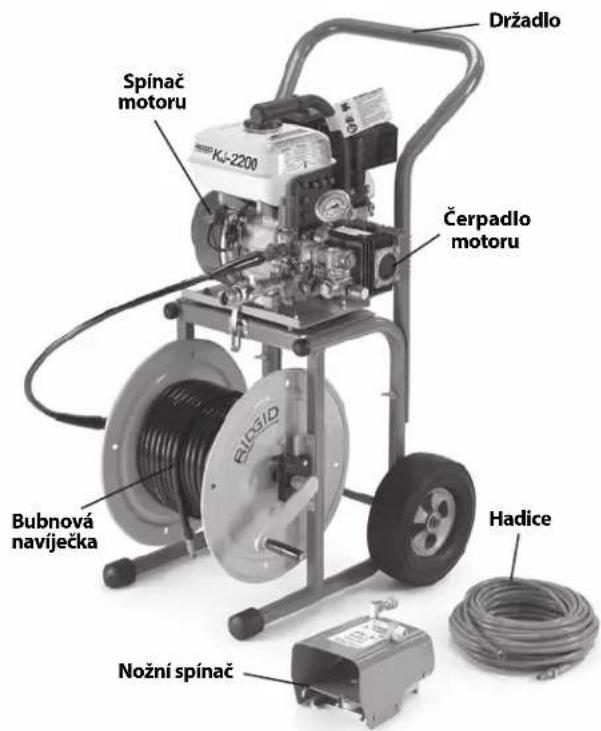

Držadlo Spínač motoru Čerpadlo motoru Bubnová navíječka Hadice Nožní spínač

Obrázek 1 – KJ-2200 Tlaková vodní čistička

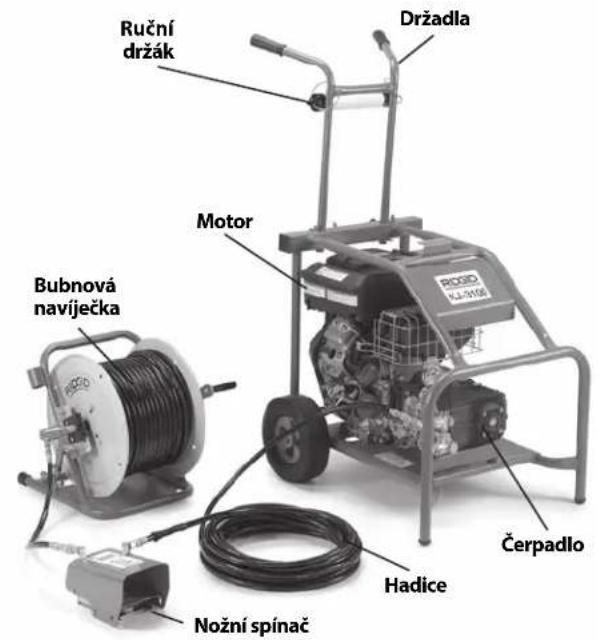

Ruční držák Držadla Motor Bubnová navíječka Čerpadlo Hadice Nožní spínač

Obrázek 2 – KJ-3100 Tlaková vodní čistička

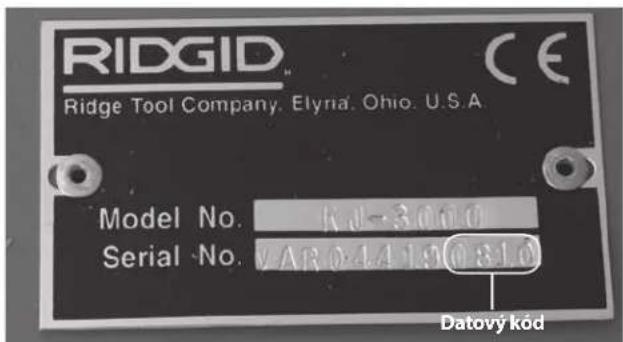

Obrázek 3 – Sériové číslo stroje

Sériové číslo nástroje je umístěno na rámu. Poslední 4 číslice udávají měsíc a rok výroby. (08 = měsíc, 10 = rok).

Specifikace

Modeltlakové čističky	MotorH.P.	Tlakpsi / bar
KJ-2200	6,5 / 6,5	2200 / 150
KJ-3100	16	3000 / 205
Průtokgalonů zaminutu / litry	Průměr odpadníhopotrubípalce / mm	Hmotnost(bez bubnové navíječky)libry / kg
2,4 / 9	114 -6 / 32 - 152	65 / 30
5,5 / 20	2 - 10 / 50 - 250	262 / 119

Ikony

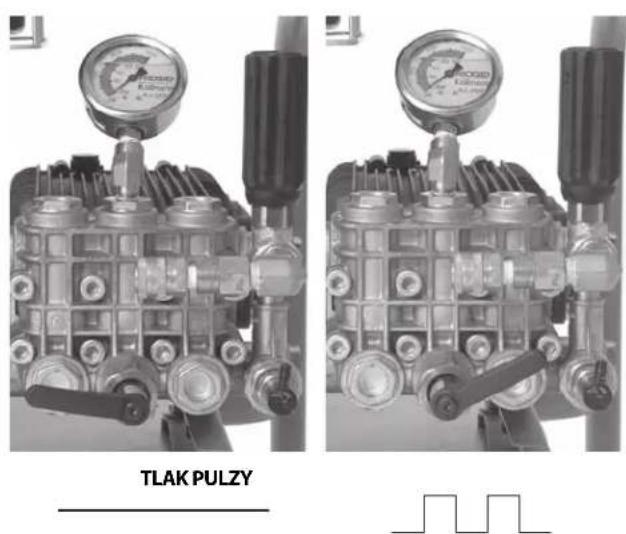

Režim tlaku

Pulzní režim

Standardní vybavení

Všechny tlakové čističky zahrnují

• Příslušné tlakové čisticí trysky
  • Nástroj na čištění trysek
• Nožní ventilový spínač FV-1
  • Návod k obsluze motoru

Pro specifické vybavení dodávané spolu s každým katalogovým číslem viz katalog výrobků RIDGID.

POZNÁMKA Tento nástroj je určen k čištění odpadů. Když je správně používaný, nepoškodí odpad, který je v dobrém stavu, správně konstruovaný a udržovaný. Když je odpad ve špatném stavu nebo nebyl správně konstruován, vyroben a udržován, postup čištění odpadu nemusí být úspěšný nebo může mít za následek jeho poškození. Nejlepší způsob zjištění stavu odpadu před čištěním je provedení vizuální kontroly kamerou.

Nevhodné použití tohoto nástroje na čistění odpadů může nástroj a odpad poškodit. Nástroj nemusí vyčistit všechna ucpaná místa.

Montáž nástroje

VAROVÁNÍ

Vážným zraněním během používání a poškození nástroje zabráníte dodržováním těchto postupů správné montáže.

Motorový olej

POZNÁMKA Tlaková čistička se dodává bez oleje v motoru. Používání motoru bez oleje má za následek závadu motoru. Před spuštěním motoru doplňte olej. Specifické informace o doplňování a volbě oleje viz přiložený návod k obsluze motoru.

Olej čerpadla/převodovky

Čerpadlo: Odstraňte zátku na horní straně čerpadla a měrku/odvzdušnovací zátku. Používání tlakové čističky se zátkou by mohlo vést k poškození těsnění čerpadla. Zkontrolujte hladinu oleje dle postupu v části Návod pro údržbu.

Převodovka (pouze u modelu KJ-3100): Odstraňte zátku na horní straně čerpadla a měrku/odvzdušňovací zátku. Používání tlakové čističky se zátkou by mohlo vést k poškození těsnění převodovky. Zkontrolujte stav maziva dle postupu v části Návod pro údržbu.

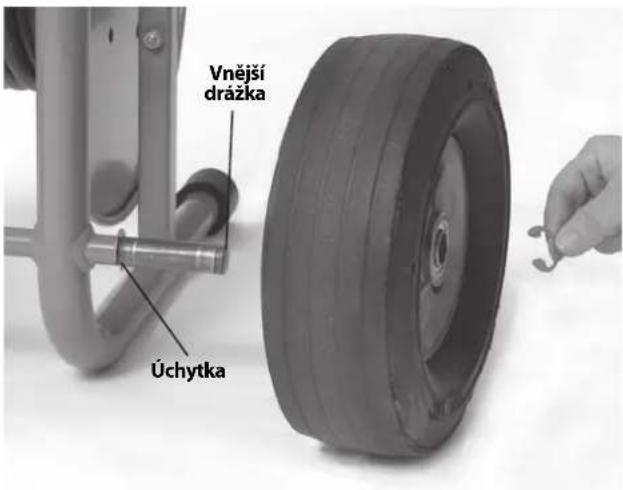

Vnější drážka Úchytka

Obrázek 4 – Sestava KJ-2200

Přepravní vozík KJ-2200

1. Nainstalujte úchytku do vnitřní drážky na každém konci osy. (Viz Obrázek 4.)
2. Na každý konec osy nasuňte kolo.
3. Nainstalujte úchytku do vnitřní drážky na každém konci osy a kola zajistěte.
4. Pomocí dodávaných vratových šroubů a křídlových matic připojte k rámu držadla.
5. Zvedněte sestavu motoru/čerpadla na vozík a vyrovnejte otvory na základovém plechu pomocí kolíku na horní straně vozíku. Pomocí západek na vozíku motor/čerpadlo zajistěte. Ujistěte se, že je celá sestava bezpečně připevněna.

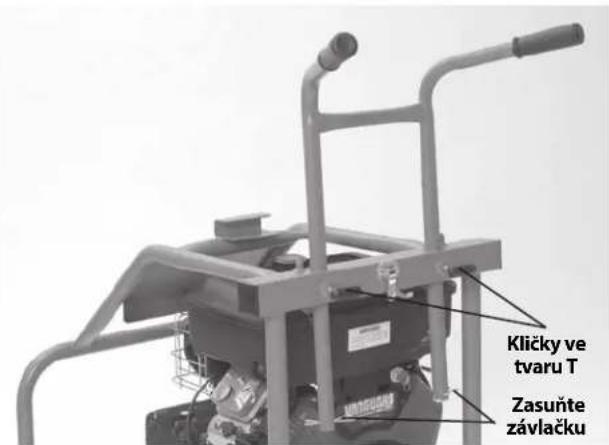

KJ-3100 Sestava držadel

1. Držadla prostrčte skrze dva otvory na zadním příčníku rámu. (Viz Obrázek 5.)
2. Skrze otvory na spodní straně držadel prostrčte zá- vlačku, která zabrání vytažení držadel.
3. Na zadní příčník našroubujte kličky ve tvaru T. Držadla nastavte dle potřeby a zajistěte je utažením těchto kliček.

Klicky ve tvaru T Zasuňte závlačku

Obrázek 5 – Sestava držadla KJ-3100

Kontrola před zahájením práce

VAROVÁNÍ

Před každým použitím tlakovou vodní čističku zkontrolujte a vyřešte veškeré problémy, abyste snížili nebezpečí vážného úrazu vysokotlakým proudem vody či způsobeného jinými přičinami a zabránili poškození tlakové čističky.

Pří prohlídce tlakové čističky vždy používejte ochranné brýle, rukavice a další vhodné ochranné prostředky, abyste se chránili proti chemikáliím a bakteriím prítomným na nástroji.

1. Ujistěte se, že je spínač/klíč motoru v poloze VYPNU-TO.
2. Z nástroje, včetně držadel a ovládacích prvků, odstraňte veškeré stopy oleje, maziva či nečistot. Pomůže to provádění kontroly a napomůže zabránit tomu, aby vám nástroj nebo ovládání vyklouzlo z rukou.

3. U tlakové čističky a příslušenství zkontrolujte následující:

4. Správnou montáž a úplnost.

5. Poškozené, opotřebované, chybějící, nesouosé nebo váznoucí části.
6. Přítomnost a čitelnost výstražných štítků. (Viz Obrázek 6.)
7. Jakékoliv ostatní podmínky, které mohou zabránit bezpečné a normální práci.

Pokud zjistíte jakékoli potíže, tlakovou čističku nepoužívejte, dokud potíže neodstraníte.

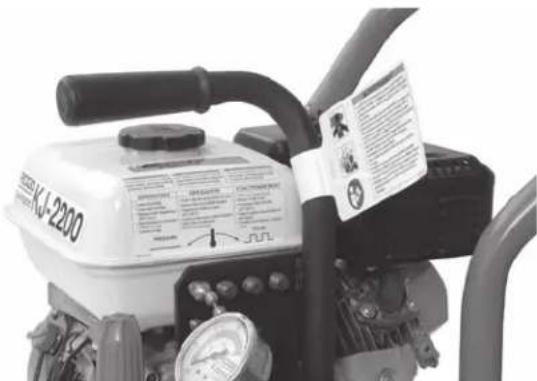

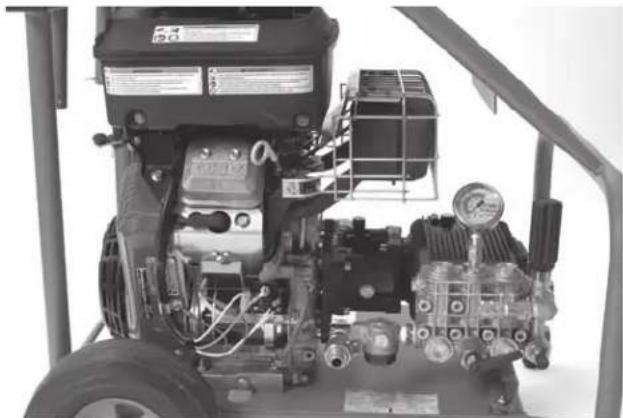

Obrázek 6A – Výstražné štítky modelu KJ-2200

Obrázek 6B – Výstražné štítky modelu KJ-2200

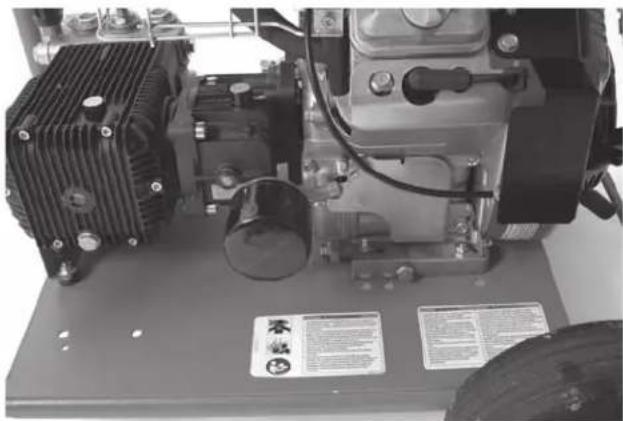

Obrázek 6C – Výstražné štítky modelu KJ-3100

Obrázek 6D – Výstražné štítky modelu KJ-3100

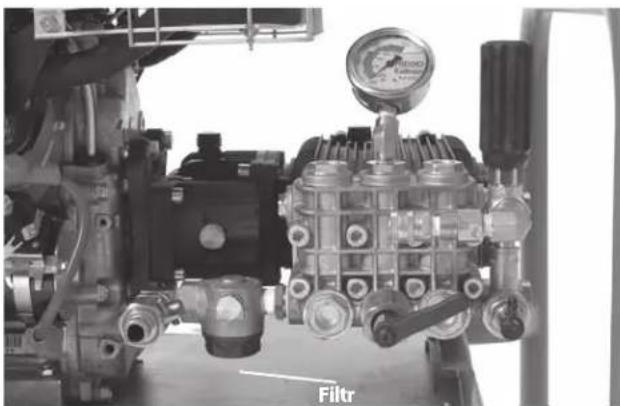

1. Vyčistěte přívodní filtr/podložku filtru. Pro čištění odšroubujte kryt ze spodní části přívodního filtru. Nečistoty a nánosy mohou omezovat přitok vody do čerpadla a způsobovat tak problémy s výkonem.

Obrázek 7 – Přívodní filtr/podložka filtru

1. Zkontrolujte hrdla tlakových trysek, zda nejsou poškozená nebo ucpaná. Ucpaná místa lze vyčistit pomocí nástroje na čištění trysek. Při čištění budťe opatrní, abyste hrdla trysek nezvětšíli. Poškozené trysky nebo trysky se zvětšenými hrdly mohou snižovat výkon tlakové čističky a měly by být vyměněny.

2. Zkontrolujte hadice, spojky a fitinky, zda nenesou známky opotřebení nebo poškození. Pokud jsou ohnuté, prasklé, poškozené, horní plást hadice je na- skrz opotřebovaný nebo nesou jiné známky poško- zení, hadice nepoužívejte. Poškozené hadice mohou prasknout nebo u nich může dojít k úniku vody pod vysokým tlakem a následnému vážnému zranění. Náhradní hadice či fitinky by měly být konstruovány pro stejný nebo vyšší tlak, než je provozní tlak tlakové čističky.

3. Kontroly a údržbu motoru provádějte v souladu s návodem k jeho obsluze.

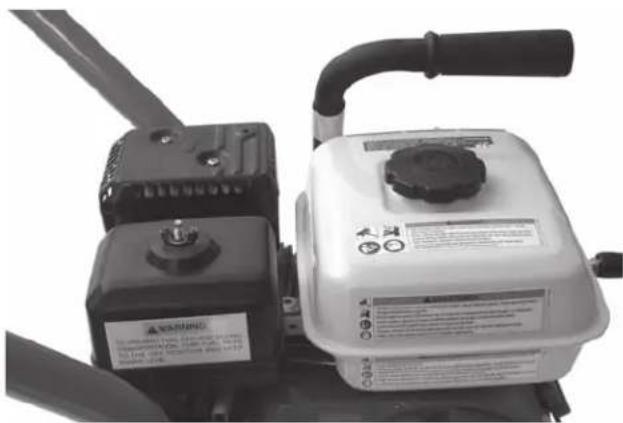

4. Zkontrolujte hladinu paliva motoru. U modelu KJ-3100 odpojte západku bubnové navíječky hadice a navíječkou otáčejte směrem dopředu, dokud se neusadí na rámu, a uvolní tak přístup k palivovému víčku motoru - viz Obrázek 8. V případě potřeby doplňte bezolovnatý benzín. Podrobnosti viz návod k obsluze motoru. Při manipulaci s benzínem budťe opatrní. Doplňování paliva provádějte v dobře větraných prostorách. Nádrž nepřeplňujte a vyvarujte se rozlití paliva. Ujistěte se, že je palivové víčko bezpečně zavřeno.

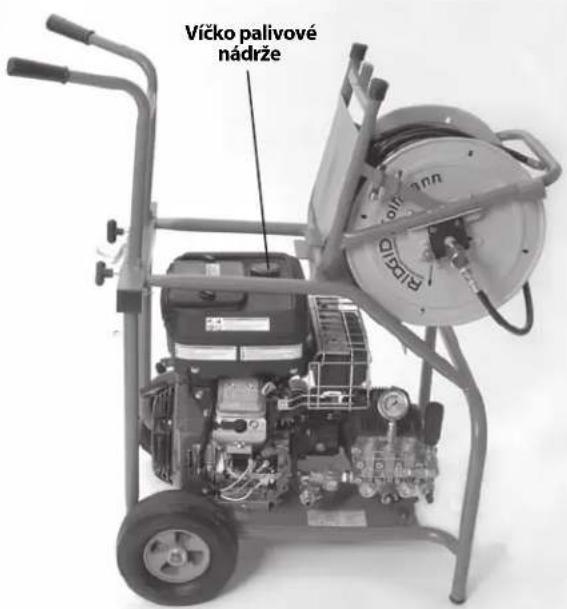

Víčko palivové nádrže

Obrázek 8 – Přístup k palivové nádrži u modelu KJ-3100

1. Zkontrolujte hladinu oleje čerpadla a převodovky (je-li u modelu) a v případě potřeby jej doplňte (viz část Návod k údržbě).

Příprava nástroje a pracoviště

⚠️ VAROVÁNÍ

Pří přípravě tlakové čističky vždy používejte ochranne brýle, rukavice a další vhodné ochranné prostředky, abyste se chránili proti chemikáliím a bakteriím přítomným na nástroji. Obuv s gumovou, neklouzavou podrážkou pomůže zabránit uklouznutí na mokrých površích.

Motory produkuji bezbarvý a jedovatý oxid uhelnatý. Dýchání oxidu uhelnatého může způsobit nevolnost, mdloby nebo smrt. Motor nestartujte či nenechávejte běžet v uzavřených prostorech, i když jsou otevřená okna a dveře. Používejte jej pouze venku.

Tlakovou čističku a pracovní oblast připravte podle následujících postupů, abyste snížili nebezpečí úrazu vysokotlakým proudem vody, popálení chemikáliemi, infekcí, otravě oxidem uhelnatým a dalších nehod a zabránili poškození tlakové čističky.

1. Zkontrolujte, zda je v místě:

2. Přiměřené osvětlení.

3. Žádné hořlavé kapaliny, páry nebo prach, které by se mohly vznítit. Pokud jsou přítomny, v oblasti nepracujte, dokud nebudou určeny a odstraněny jejich zdroje. Tlaková čistička není bezpečná proti výbuchu a může vytvářet jiskry.
4. K dispozici volný, rovný, stabilní a suchý prostor jak pro zařízení tak pro obsluhu. V připadě potřeby odstraňte vodu z pracovní oblasti. Dřevěné nebo jiné kryty musí být složeny.
5. Dobře větrané místo pro tlakovou čističku, které se nachází venku. Tlakovou čističku neumistujte dovnitř, i když jsou otevřená okna a dveře. Tlakovou čističku lze umístit vzdáleně od místa jejího použití.

• Vhodný přívod vody.

- Volná cesta k přepravě tlakové čističky na místo jejího použití.

1. Zkontrolujte odpad, který máte vyčistit. Pokud to jde, určete přístupový bod (přístupové body) k odpadu, průměry a délky odpadu, vzdálenost k nádržím či hlavnímu potrubí, povahu ucpaného místa, přítomnost chemikálií pro čištění odpadů, ostatních chemikálií, apod. Pokud jsou v odpadu přítomny chemikálie, je důležité porozumět speciálním bezpečnostním opatřením pro práci v blízkosti daných chemikálií. Požadované informace získáte od výrobce chemikálií.

Pokud je to třeba odmontujte armatury (záchodové mísy, apod.), aby byl k odpadu přístup. Nesuňte hadici skrze armatury. Mohlo by dojít k poškození hadice a armatury.

1. Určete správné zařízení pro daný účel. Informace o těchto tlakových čističkách viz část Technické údaje. Čističe odpadů a tlakové čističky pro jiné aplikace naleznete v on-line katalogu společnosti RIDGID na adrese www.RIDGID.com nebo www.RIDGID.eu.

2. Ujistěte se, že veškeré vybavení bylo patřičně zkontrolováno.

3. Vyhodnotte pracoviště a určete, zda není nutné použít zábrany pro udržení okolostojících osob v bezpečné vzdálenosti. Okolostojící lidé mohou obsluhu rušit při práci. Pokud pracujete poblíž silnice, rozmístěte výstražné kužely nebo jiné zábrany, abyste upozornili řidiče.

4. Pokud je to třeba, umístěte na pracovišti ochranné zakrytí. Při čištění odpadů může vznikat nepořádek.

5. Tlakovou čističku přemístěte na dobře ventilované venkovní místo podél volné cesty. Pokud je tře-

ba zařízení zvednout, použijte vhodné techniky zvedání. Při přepravě zařízení po schodech budte opatrní a dávejte pozor na možná rizika uklouznutí. Noste vhodnou protiskluzovou obuv.

Přívod vody

Ujistěte se, že je pro tlakovou čističku k dispozici do-statečný tlak vody. Pomocí hadice připojte přívod vody k tlakové čističce. Použijte co nejkratší hadici o co největším průměru. Minimální doporučený vnitřní průměr hadice je 34 " / 19 mm. V souladu s místními vyhláškami a zákony by mělo být použito vhodné zařízení bránící zpětnému toku vody. Otevřete přívod vody a změřte, jak dlouho trvá naplnění pětigalonového (cca 5 galonů / 18,9 litrů) kbelíku. Maximální doby plnění kbelíku pro každou tlakovou čističku viz následující tabulka.

Tlaková čistička	Výkon galonů za minutu / litry	Maximální doba plnění nádoby o objemu 5 galonů / 18,9 litrů
KJ-2200 2.4 / 9 <125 sekund
KJ-3100 5.5 / 20 <55 sekund

Nedostatečný přívod vody bude bránit tlakové čističce v dosažení jmenovitého tlaku mohl by poškodit čerpadlo. Zkontrolujte, zda voda v kbelíku neobsahuje nečistoty nebo usazeniny. Nečistoty a usazeniny v přiváděné vodě mohou způsobit nadměrné opotřebení čerpadla, ucpat filtry tlakových trysek a snižovat celkový výkon. Nepoužívejte vodu z rybníků, jezírek či ostatních potenciálně kontaminovaných zdrojů.

V případě nedostatečného průtoku vody je možné použití několika přívodních hadic připojených k tlakové čističce nebo použití nádrže.

V případě použití nádrže na vstup vody tlakové čističky připojte spojku ve tvaru T s ventily s plnými kanály dle Obrázku 9. K výstupnímu ventilu spojky ve tvaru T připojte hadici o průměru ^3/4 " / 19 mm, která není delší než 6 stop / 1,8 m, přívod vody připojte k průchozímu kanálu spojky. Konec hadice bud' vložte do nádrže nebo jej připojte k jejímu výstupu vody. Hadice k nádrži by po celé své délce neměla být umístěna více než o 5" / 12,7 cm výše než vstup vody tlakové čističky, jinak nebude čistička moci čerpat vodu z nádrže.

Obrázek 9 – Připojení přívodu vody při použití nádrže

Nádrž před spuštěním tlakové čističky naplňte vodou. Při spouštění tlakové čističky zavřete ventil nádrže. Jakmile tlaková čistička běží, ventil otevřete. Sledujte hladinu vody v nádrži a v případě potřeby tlakovou čističku zastavte a nechte nádrž doplnit. Nenechte hladinu vody v nádrži klesnout pod úroveň konce hadice.

Výsledky čištění lze zlepšit použitím horké vody. Nepoužívejte vodu o teplotě vyšší než 140°F / 60°C – mohlo by dojít k otevření tepelné pojistky čerpadla. Při použití horké vody používejte vhodné ochranné osobní prostředky, které snižují riziko popálení.

Při použití horké vody v mrazivém počasí, učiňte opatření, která zabrání zamrznutí vody v čerpadlu. Mohlo by to čerpadlo poškodit.

Ujistěte se, že je přívodní ventil tlakové čističky zavřený a připojte k němu přívodní hadici.

Příprava odpadu či kanálu

Pokud tlakovou hadici povedete skrze průlez, dešťový kanál nebo jiný velký otvor, vytvořte pomocí trubek a spojek vodicí dráhu od přístupového otvoru kanálu k místu výkonu práce. Zabráníte tak šlehání tlakové hadice kolem přístupového otvoru a ochráníte ji před poškozením.

Obrázek 10 – Nastavení hadice od vstupního otvoru odpadu k místu výkonu práce

Příprava hadice

Při vedení tlakových hadic budte opatrní. Vedení hadic přes hrubé povrchy, ostré hrany, jiné hadice může poškodit plášť hadic, obzvláště je-li tlaková čistička používána v pulzním režimu. Uchovávání hadice na bubnové navíječce pomáhá minimalizovat poškození hadice.

1. Zvolte velikost tlakové hadice vhodnou pro čištěný odpad. Obecně se pro čištění odpadů nedoporučuje spojovat dvě tlakové hadice dohromady. Spojení mezi takovýmito dvěma hadicemi je méně ohebné a může bránit průchodu fitinky - viz tabulka výběru hadic tlakové čističky.

2. Dle potřeby oddělte bubnovou navíječku hadice od sestavy motoru/čerpadla. Bubnovou navíječku hadice umístěte do vzdálenost 3 stopy / 90 cm od vstupního otvoru odpadu. Mimo odpad nenechávejte volně příliš mnoho hadice, abyste zabránili jejímu poškození. Pokud bubnovou navíječku hadice nelze umístit 3 stopy / 90 cm od vstupního otvoru odpadu, vzdálenost od vstupního otvoru odpadu k navíječce nastavte pomocí fitinku a potrubí podobných rozměrů.

3. Vedte hadici z tlakové čističky do vstupního fitinku nožního ventilového spínače. Pomocí PTFE pás ky utěsněte spojení. Nožní ventilový spínač umístě tak, aby byl dobře přístupný. Musíte být schopni ovládat jak tlakovou hadici tak nožní spínač.

4. Připojte hadici z bubnové navíječky k výstupnímu fitinku nožního ventilového spínače.

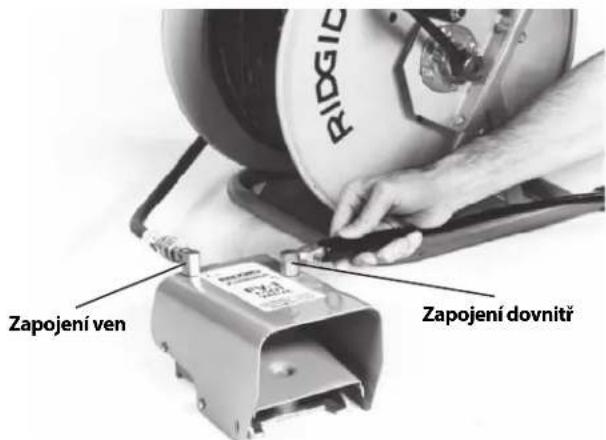

RIDGIC Zapojení ven Zapojení dovnitr

Obrázek 11 – Připojení nožního ventilového spínače

1. Označte tlakovou hadici blízko konce jako indikátor, kdy se tryska ocitne blízko vstupního otvoru odpadu pří vytahování hadice. Pomůžete tak zabránit vytažení trysky a šlehání tlakové hadice. Vzdálenost závisí na konfiguraci odpadu, měla by však být nejméně 4 stopy / 1,2 m.

2. Odpojte trysku z konce tlakové hadice a vložte jej do odpadu. Otevřete přívodní ventil a z tlakové čističky a používaných hadic vypláchněte veškerý vzduch a nečistoty. Nechte vodu odtékat alespoň 2 minuty.

3. Zavřete přívodní ventil.

4. Zvolte trysku. Použijte trysku o rozměru, který odpovídá použité tlakové čističce. Použití nesprávných trysek může způsobovat nízký výkon (nízký provozní tlak nebo průtok vody) nebo může kvůli nadměrným tlakům poškodit tlakovou čističku. Ujistěte se, že jsou hrdla trysky otevřená a průchodná. Viz tabulka výběru tlakové trysky.

Pokud používáte trysku RR3000 pro odpady o průměru 6" / 152 mm - 9" / 229 mm, musíte použít nástavec. U odpadů o průměru 6" / 152 mm a menším není třeba používat nástavec. Dle potřeby rukou pevně utáhněte nástavec na trysce RR3000 - neutahujte jej však příliš. Při použití trysky RR3000 v odpadovém potrubí o průměru 6" / 152 mm - 9" / 229 mm nebo větším bez nástavce může vést ke změně směru trysky, jejímu opuštění odpadu a způsobení vážného poranění obsluhy (Obrázek 12).

1. Rukou pevně dotáhněte trysku na konec hadice – neutahujte ji však příliš. Přílišné utažení trysky může způsobit její poškození a vést k nízkému výkonu.

2. Hadici s připojenou tryskou zasuňte do odpadu a otevřete přívodní ventil. Ujistěte se, že voda volně protéká skrze trysku a přívodní ventil zavřete.

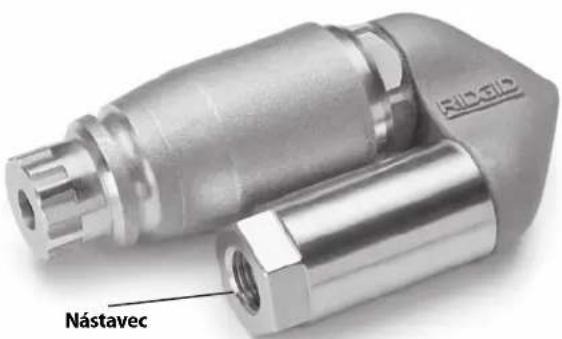

RIOGID Nástavec

Obrázek 12 – Tryska RR3000 s nástavcem

TABULKA VÝBĚRU TLAKOVÉ HADICE

Použití		Rozměr potrubí palce / mm	Rozměr trysky palce / mm	Rozměr hadice (vnitřní průměr) palce / mm	Rozměr hadice (vnější průměr) palce / mm
KJ-2200	Koupelnová umyvadla, pisoáry a menší potrubí.	114 - 2 / 32 - 50	18 / 3,2 za normálního tlaku a teploty	18 / 3,2	316 / 4,8
	Kuchyňské dřezy, prádelní vany a zásobníky, čisticí otvory a ventilace.	2 - 3 / 50 - 76	18 / 3,2 za normálního tlaku a teploty	316 / 4,8	14 / 6,4
	Sprchové a podlažní odpady, vedlejší potrubní systémy a lapače tuků.	3 - 4 / 76 - 101	14 / 6,4 za normálního tlaku a teploty	14 / 6,4	12 / 13
	Vedlejší a hlavní potrubní systémy.	4 - 6 / 101 - 152	14 / 6,4 za normálního tlaku a teploty	14 / 6,4	12 / 13
KJ-3100	Zásobníky, čisticí otvory a ventilace.	2 - 3 / 50 - 76	18 / 3,2 za normálního tlaku a teploty	316 / 4,8	14 / 6,4
	Podlažní odpady, vedlejší potrubní systémy a lapače tuků.	3 - 4 / 76 - 101	14 / 6,4 za normálního tlaku a teploty	38 / 9,5	58 / 16
	Vedlejší a hlavní potrubní systémy.	4 - 10 / 101 - 250	14 / 6,4 za normálního tlaku a teploty	38 / 9,5	58 / 16

TAUBLKA VÝBĚRU TLAKOVÉ TRYSKY

KJ-2200	Rozměr závitu, palce / mm	18 / 3,2 za normálního tlaku a teploty	14 / 6,4 za normálního tlaku a teploty
	Rozměr hadice (vnitřní průměr), palce / mm	18 & 316 / 3,2 & 4,8	14 / 6,4
	Rozměr hadice (vnější průměr), palce / mm	316 & 14 / 4,8 & 6,4	12 / 13
	Je vybavena třemi zpětnými tryskovými otvory pro maximální pohon tlakového mytí na dlouhé vzdálenosti. Tuto trysku používejte pro většinu aplikací.	H-61 H-71
	Používá tří zpětné tryskové otvory a jednu dopřednou trysku k průniku tuhými mastnotami nebo kalovými ucpávkami. Dopředná tryska vytvoří v ucpaném místě malý otvor, kterým pak následuje celé těleso trysky. Je také velmi účinná při pronikání místy ucpanými ledem.	H-62 H-72
	Používá kloub k průniku obtížnými ohyby. Tato tryska má tří zpětné tryskové otvory.	H-64
	Používá rotační trysku, která čistí odpadové potrubí od mastnot a podobných nánosů.	H-65 H-75
KJ-3100	Rozměr závitu, palce / mm	^1/_8 / 3,2 za normálního tlaku a teploty	^1/_4 / 6,4 za nor-málního tlaku a teploty
	Rozměr hadice (vnitřní průměr), palce / mm	^3/_16 / 4,8	^3/_8 / 9,5
	Rozměr hadice (vnější průměr), palce / mm	^1/_4 / 6,4	^5/_8 / 16
	Je vybavena čtyřmi (4) zpětnými tryskovými otvory pro maximální pohon tlakového mytí na dlouhé vzdálenosti. Tuto trysku používejte pro většinu aplikací.	H-101 H-111
	Používá tří zpětné tryskové otvory a jednu dopřednou trysku k průniku tuhými mastnotami nebo kalovými ucpávkami. Dopředná tryska vytvoří v ucpaném místě malý otvor, kterým pak následuje celé těleso trysky. Je také velmi účinná při pronikání místy ucpanými ledem.	H-102 H-112
	Používá kloub k průniku obtížnými ohyby. Tato tryska má čtyři (4) zpětné tryskové otvory.	H-104
	Používá rotační trysku, která čistí odpadové potrubí od mastnot a jiných ucpávek.	H-105 H-115
	Používá se k odstraňování kořenů a jiných druhů ucpávek.POZNÁMKA! Abyste při čištění odpadového potrubí o průměru 8" / 200 mm zařízení RR3000 stabilizovali, používejte nástavec.		RR3000

Návod k obsluze

VAROVÁNÍ

Noste vždy ochranu zraku, abyste si chránili oči před nečistotou a jinými cizími předměty. Noste vždy osobní ochranné prostředky vhodné pro prostředí výkonu práce.

Tlakovou vodní čističku nikdy neprovozujte s koncem hadice mimo odpadní potrubí. Hadice může šlehnout, a způsobit tak úraz nárazem nebo proudem vody, který může proniknout pokožkou a způsobit vážné poranění.

Může dojít k vstřiku vody pod vysokým tlakem pod kůži s následkem vážného poranění včetně amputace. Proudem vody nemiřte na osoby nebo zvířata.

Tlakovou čističku neprovozujte při vyšším než jme- novitém tlaku nebo vyšší teplotě než 140°F / 60°C (teplota vody na vstupu). Zvyšuje se tak nebezpečí úrazu, včetně popálení, a poškození tlakové čističky.

Proces tlakového čištění a nožní spínač musí obsluhovat stejná osoba. Vždy používejte nožní spínač. Pokud se tlaková hadice dostane z odpadu, obsluha musí být schopná zavřít přívod vody, aby tak snížila riziko šlehání hadice, které může způsobit zranění nárazem nebo vysokotlakým průnikem.

Při manipulaci a používání zařízení na čištění odpadů a kanálů používejte vhodné osobní ochranné prostředky. V kanálech se mohou vyskytovat

chemikálie, bakterie a jiné látky, které mohou být toxické, infekční, mohou způsobovat popáleníny nebo jiné potíže. Osobní ochranné prostředky musí vždy zahrnovat bezpečnostní brýle a ochranné rukavice, a dále mohou zahrnovat další prostředky, např. latexové nebo gumové rukavice, obličejové ochranné štíty, ochranné brýle, ochranný oděv, dýchací přístroje a obuv s ocelovou podrážkou.

Dodržujte pokyny v návodu k obsluze, abyste snížili nebezpečí úrazu šlehajícími hadicemi, vysokotlakým proudem vody, otravy oxidem uhelnatým či úrazu z jiných příčin.

1. Zkontrolujte, zda jsou přístroj i pracoviště správně připraveny a že na pracovišti nejsou žádné osoby ani něco, co odvádí pozornost. Pokud je tlaková čistička umístěna mimo místo výkonu práce, měla by jí obsluhovat další osoba.
2. Hadici s připojenou trysku zasuňte do odpadu alespoň 3 stopy / 90 cm hluboko, aby se konec hadice nemohl dostat ven z odpadu a při spuštění stroje šlehat kolem.
3. Ujistěte se, že je páčka pulzního pohonu otočena proti směru hodinových ručiček do polohy „Tlak“ (Obrázek 16).
4. Otevřete přívodní ventil. Nikdy nestartujte motor bez otevřeného přívodního ventilu. Mohlo by se poškodit čerpadlo.
5. Snižte tlak sešlápnutím nožního ventilového spínače nechte motor nastartovat. Ujistěte se, že voda může volně protékat tryskou. Nastartujte motor dle pokynů v dodaném návodu k obsluze motoru. Nechte motor zahřát.

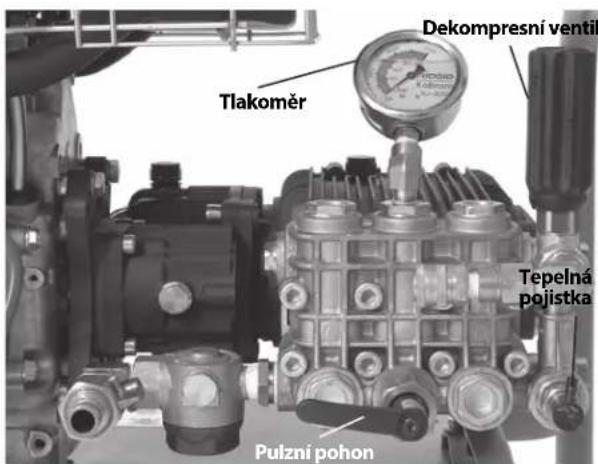

Tlakoměr Dekompresní ventil Tepelná pojistka Pulzní pohon

Obrázek 13 – Ovládací prvky

1. Otočte dekompresním ventilem, zatímco sledujete tlakoměr, a nastavte požadovaný tlak (po směru hodinových ručiček je zvýšíte, proti směru snížíte). Nepřesahujte příslušný jmenovitý tlak stroje. Dekompresní ventil neotáčejte silou ani pomocí klíče či jiných nástrojů. Dekompresní ventil byste tak poškodili.

Tlaková čistička Jmenovitý tlak, psi / bar

KJ-2200 2200 / 150

KJ-3100 3000 / 205

Pokud tlaková čistička nevyvíjí jmenovitý tlak nebo je tlak nevyrovnaný:

• Ujistěte se, že je škrticí klapka motoru správně seřízená.
• Ujistěte se, že je přívodní ventil zcela otevřený a ostatní ventily v systému přívodu vody také zcela otevřené.
• Otočte dekompresním ventilem po směru hodinových ručiček a zvyšte tlak. Nepoužívejte sílu.
• Ujistěte se, že je pulzní pohon nastaven na „Tlak“.
• Opakovaně několikrát přepněte pulzní pohon mezi polohami „Tlak“ a „Pulzy“, zatímco jednotka pracuje, aby se ze systému uvolnil všechen nahromaděný vzduch.
• Zkontrolujte možné netěsnosti systému. Během kontroly bud’te opatrní, abyste zabránili možnému poranění. V případě nálezu netěsností, tlakovou čističku před opravou vypněte.
• Tlakovou čističku vypněte. Zkontrolujte přívodní filtr/podložku filtru a ujistěte se, že jsou prosté nečistot a nánosů.
• Ujistěte, že má tlaková čistička dostatečný přívod vody.

- Tlakovou čističku vypněte a zavřete přívodní ventil. Odpojte trysku a vyčistěte její hrdla pomocí nástroje na čištění trysek.

- Spustte tlakovou čističku bez trysky nasazené na hadici, abyste ze systému odstranili vzduch a nánosy či nečistoty. Před odpojováním či připojováním trysky tlakovou čističku vypněte.

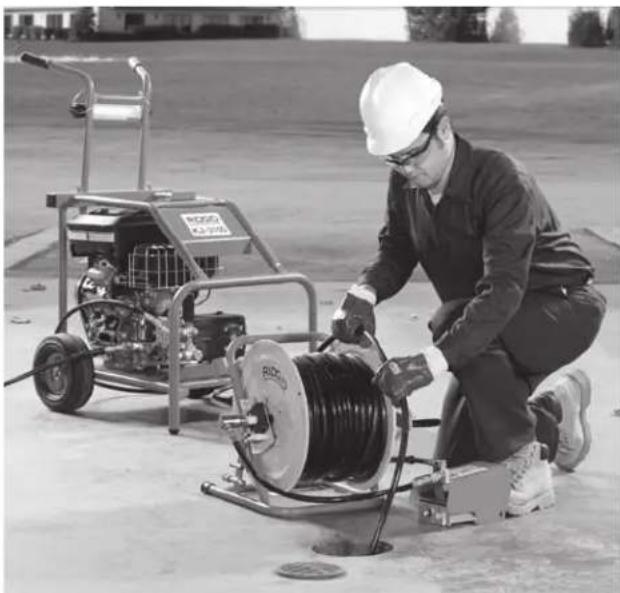

1. Zaujměte vhodnou provozní pozici.

2. Ujistěte se, že můžete na nožním spínači ovládat funkci Zapnout/Vypnout. Nožní ventilový spínač ještě nezapínejte.

3. Ujistěte se, že máte dobrou rovnováhu a nemusíte zacházet daleko.
4. Po celou dobu musíte být schopni držet jednu ruku na hadici, abyste ji mohli ovládat a podepřít.
5. Musíte být schopni dosáhnout na bubnovou navíječku při navíjení či odvíjení hadice.

Tato provozní pozice vám umožní udržet si kontrolu nad tlakovou hadicí.

Obrázek 14 – Správná provozní poloha

Tlakové čištění odpadu

Při tlakovém čištění odpadů je hadice obvykle zavedena do odpadu na celou čištěnou délku a poté pomalu tažena zpět. Je tak možné nasměrovat proud vysokotlaké vody na stěny odpadového potrubí a odstranit nánosy.

Uvolněte pojistnou závlačku na bubnové navíječce. S alespoň třemi stopami / 90 cm hadice v odpadovém potrubí a jednou rukou na hadici pro kontrolu jejího

pohybu uvolněte nožní spínač. Zpětné tryskové otvory trysky pomohou vtáhnout hadici do odpadového potrubí. Hadici zavedte na požadovanou délku čištěného úseku. Pokud se hadice zastaví, narazila na nějaký druh překážky.

Pokud nemůže tryska překážkou proniknout, např. z důvodu změny směru (jímka, odbočka, atd.) nebo z důvodu ucpávky.

• Použijte ostré nápory hadice.
• Otočte hadici o čtvrt až půl otáčky, abyste nastavili sestavu hadice do změny směru (Pokud jse hadici otočili, jakmile překonáte překážku, otočte ji zpět, abyste zabránili jejímu přehnutí) - viz Obrázek 15.
• Použijte pulzní režim. (viz další část).
• Použijte zachytávací hadici nebo hadici o menším průměru.

Obrázek 15 – Otáčení hadice

Jakmile se dostanete za ucpávku, důkladně tuto část odpadového potrubí vyčistěte, než budete pokrađovat dále. Posuňte se několik stop za oblast ucpávky a pomalu táhněte trysku zpět skrze místo ucpávky. Postup několikrát zopakujte a poté v odpadovém potrubí postupujte dále.

Sledujte hladinu vody v odpadovém potrubí. Pokud hladina vody příliš stoupne, může být zapotřebí tlakovou čističku vypnout a nechat vodu odtéct, než budete pokračovat. Tlakové čištění potrubí plného vody je méně účinné než, když je potrubí prázdné. Tlakovou čističku nenechte pracovat delší dobu s vypnutým nožním spínačem. Když je nožní spínač vypnutý, voda v čerpadle obíhá a zahřivá se. To může vést k otevření tepelné pojistky čerpadla.

Jakmile tryska v odpadu dosáhne požadované vzdálenosti, pomalu (1 stopa / 30 cm za minutu u velkých nánosů uvnitř odpadového potrubí) ji táhněte odpadovým potrubím zpět. Jednou rukou ovládejte hadici a druhou hadici navíjejte na bubnovou navíječku. Sledujte, jak se tryska blíží ke vstupnímu otvoru odpadu, a nedovolte, aby se dostala ven, zatímco z ní proudí voda. Mohlo by to vést ke šlehání hadice a osobním úrazům nárazem či vysokotlakým proudem vody. Hadici mějte vždy pod kontrolou. Sledujte značku blízko trysky hadice. Uvolněte nožní spínač a zavřete přívod vody.

Vypněte motor dle pokynů v návodu k obsluze motoru a uvolněte nožní spínač, abyste v systému uvolnili tlak. Nikdy nenechávejte systém natlakovaný. Pokud je to třeba, vyměňte trysku a pokračujte v čištění podle výše uvedeného postupu. Pro kompletní vyčištění potrubí se čištění doporučuje provést několikrát.

Po dokončení a vypnutí tlakové čističky odpojte trysku a otevřete přívodní ventil, aby z čerpadla a hadice vytekla zbývající voda. Pokud tlakovou čističku používáte za chladného počasí, okamžitě vypustte vodu ze systému, abyste zabránili poškození mrazem. Více informací ohledně ochrany před mrazem viz část Uložení nástroje.

Použití pulzního režimu

Pokud při manipulaci s hadici nemůžete proniknout v potrubí určitým směrem nebo skrze ucpané místo, měli byste použít pulzní režim. Pulzní režim využívá velkých změn v tlaku vody, které mají za následek vibraci hadice, která díky tomu lépe postupuje vpřed.

1. Páčku pulzního pohonu otočte po směru hodinových ručiček do polohy „Pulzy“. V pulzním režimu bude tlakoměr zobrazovat menší hodnotu než při plném tlaku. To je normální jev.

Obrázek 16 – Poloha páčky pulzního pohonu

1. V případě potřeby pomůžete trysce v průniku překážkami pomocí ostrých náporů nebo rotací hadice.
2. Jakmile se dostanete skrze překážku, otočte páčkou pulzního pohonu proti směru hodinových ručiček do polohy „Tlak“. Tlakovou čističku nenechávejte pracovat v pulzním režimu déle, než je nutné pro překonání překážky. Nadměrné používání pulzní funkce může způsobit předčasné opotřebení hadic a systému.

Použití tlakové vodní čističky k vnějšímu tlakovému mytí

Tlakové vodní čističky společnosti RIDGID lze také použít k vnějšímu tlakovému mytí za použití speciální soupravy. Použití k vnějšímu tlakovému mytí je stejné jako u tlakového čištění, jehož pokyny by měly být dodržován spolu s následujícími.

1. Zvolte vhodné místo výkonu.
2. Ujistěte se, že veškeré vybavení bylo patřičně zkontrolováno.
3. K příslušné hadici připojte mycí nástavec. Vždy používejte hadici pro provozní tlak odpovídající alespoň jmenovitému tlaku tlakové čističky. K odstranění netěsností používejte závitové těsnění.
4. Připojte hadici k výstupu na tlakové čističce. Ujistěte se, že jsou oba konce hadice bezpečně připojené, aby se nemohly pod tlakem odpojit.
5. K tlakové čističce připojte vhodný přívod vody, jak je uvedeno výše.
6. Otevřete přívodní ventil a stlačte spoušť mycího nástavce, aby mohla protékat voda a systém se zbavil jakéhokoliv vzduchu a nečistot. Nikdy nestartujte

motor bez OTEVŘENÉHO přívodního ventilu. Mohlo by se poškodit čerpadlo.

1. Ujistěte se, že je páčka pulzního pohonu otočena proti směru hodinových ručiček do polohy „Tlak“.
2. Nastavení trysky mycího nástavce – Otočením trysky lze změnit mycí režim z jemného proudu na široký sprej. Zatažením trysky směrem dopředu (nízký tlak) a dozadu (vysoký tlak) lze měnit tlak vody. Při začátku mytí se ujistěte, že je tryska zatažená do polohy vysokého tlaku.

Nízký tlak Vysoký tlak Nastavení mycího režimu Pojistka

Obrázek 17 – Nastavení trysky mycího nástavce

1. Pojistka mycího nástavce – mycí nástavec je na zadní části spouště vybaven pojistkou. Překlopení pojistky dolů brání použití spouště, když není mycí nástavec používán.
2. Mycím nástavcem zamiřte bezpečným směrem a stiskněte spoušť, aby se snížil tlak a motor mohl být nastartován. Nastartujte motor dle pokynů v dodaném návodu k obsluze motoru. Nechte motor zahřát. Jakmile motor nastartuje, spoušť uvolněte.
3. Mycím nástavcem zamiřte bezpečným směrem a stiskněte jeho spoušť. Otáčením dekompresního ventilu při sledování tlakoměru nastavte požadovaný tlak. Nepřesahujte jmenovitý tlak stroje. Uvolněte spoušť mycího nástavce.

Obsluha tlakového mytí

1. Pokud nástroj používáte k tlakovému mytí, používejte k uchopení obě ruce, abyste dosáhli větší směrové kontroly mycího nástavce. Nikdy nemiřte mycím nástavcem na lidi. Může dojít k vstřiku kapaliny pod vysokým tlakem pod kůži s následkem vážného poranění. Nikdy nemiřte mycím nástavcem na elektrická zařízení nebo vedení, abyste snížili nebezpečí zásahu elektrickým proudem.
2. Průtok vody se reguluje pomocí spouště. Při tlakovém mytí budťe opatrní. Držení trysky příliš blízko povrchu jej může poškodit. Otestujte malou, nepatrnou plochu a ujistěte se, že nastavení funguje dle vašich požadavku.

3. Tlakovou čističku nenechte pracovat delší dobu s vypnutou spouští. Když je spoušť vypnutá, voda v čerpadle obíhá a zahrívá se. To může vést k otevření tepelné pojistky čerpadla.

4. Jakmile tlakové mytí dokončíte, uvolněte spoušť a vypněte motor postupem uvedeným v návodu k jeho obsluze. Stiskněte spoušť a uvolněte tlak v systému. Nikdy nenechávejte systém natlakovaný.

Vstřikování mycího prostředku

1. V případě potřeby připojte vstřikování mycího prostředku k výstupnímu otvoru. Odpojte výstupní hadici a připojte vstřikování mycího prostředku se šipkou na jednotce směřující ve směru průtoku vody. K odstranění netěsností používejte závitové těsnění. Připojte zpět výstupní hadici.
2. Ke vstřikování mycího prostředku připojte nasávací hadici. Konec hadice vybavený sítkem vložte do nádoby s mycím prostředkem. Používejte pouze mycí prostředky určené k tlakovému mytí. Řid’te se všemi pokyny uvedenými u mycího prostředku. K ostřiku nepoužívejte hořlavé kapaliny nebo toxické chemické přípravky. Ostatní mycí prostředky, rozpouštědla, čisticí prostředky, apod. mohou poškodit tlakovou čističku nebo způsobit vážná zranění.
3. Při tlakovém mytí je mycí prostředek dávkován pouze, když je tryska mycího nástavce v poloze nízkého tlaku. Zatáhnutím trysky dopředu do polohy nízkého tlaku je zapnuto dávkování mycího prostředku.
4. Během provozu lze míru dávkování mycího prostředku nastavit otočením objímky na vstřikování mycího prostředku. Otočení proti směru hodinových ručiček zvyšuje a po směru hodinových ručiček snižuje množství mycího prostředku.
5. Jakmile dokončite aplikaci mycího prostředku, vyjměte síto z mycího prostředku, vložte jej do kbelíku čisté vody a vypláchněte zbytky mycího prostředku ze systému.

Návod k údržbě

VAROVÁNÍ

Před prováděním jakékoliv údržby by měl být vypnutý motor a vodiče zapalovacích svíček by měly být odpojeny, aby se zabránilo nechtěnému spuštění motoru. Sešlápněte nožní spínač nebo stiskněte spoušť mycího nástavce a uvolněte tlak kapaliny v systému.

Při provádění údržby noste vždy ochranné brýle a rukavice, abyste se chránili proti odpadovým bakteriím či chemikáliím.

Čištění

Hadici musíte čistit dle potřeby horkou, mýdlovou vodou nebo dezinfekčními prostředky. Motor a elektrický systém musíte chránit před vodou. Nečistěte proudem vody. Jednotku čistěte navlhčeným hadrem.

Motor

Údržbu motoru provádějte v souladu s dodávaným návodem k jeho obsluze.

Mazání čerpadla

Před použitím zkontrolujte stav oleje čerpadla. Položte tlakovou čističku na rovný povrch. Otřete jakékoliv nečistoty z oblasti měrky a měrku vyjměte – zkontrolujte stav oleje. V případě potřeby doplňte olej bez aditiv proti depozitům SAE 30W. Nepřeplňujte. Vratte zpět měrku.

Olej čerpadla měňte po prvních 50 hodinách provozu a poté po každých 500 hodinách. Když je čerpadlo zahřáté pro provoz, odstraňte zátku na dně čerpadla a vypustťe olej do vhodné nádoby. Vraťte zátku zpět. Doplňte přibližně 32 oz / 0,9 kg oleje bez aditiv proti depozitům SAE 30W stejným postupem jako při kontrole jeho stavu.

Mazání převodovky

Před použitím zkontrolujte stav oleje převodovky. Položte tlakovou čističku na rovný povrch. Otřete jakékoliv nečistoty z oblasti měrky a měrku vyjměte – zkontrolujte stav oleje. V případě potřeby doplňte převodovkový olej SAE 90W. Nepřeplňujte. Vratte zpět měrku.

Olej převodovky měňte pa každých 500 hodinách provozu. Když je převodovka zahřátá pro provoz, odstraňte zátku na jejím dně a vypustěte olej do vhodné nádoby. Vraťte zátku zpět. Doplňte přibližně 8 oz / 0,2 kg převodovkového oleje SAE 90W stejným postupem jako při kontrole jeho stavu.

Příprava čerpadla pro zimní uskladnění

POZNÁMKA Pokud bude tlaková čistička uskladněna v podmínkách, kde se teploty blíží nebo klesají pod 32°F / 0°C, je nutné ji náležitě připravit. Pokud zamrzne voda v čerpadle, může se čerpadlo poškodit.

Existují dva způsoby, jak připravit tlakovou čističku pro zimní uskladnění. První způsob představuje otevření všech ventilů a použití stlačeného vzduchu k vypuzení veškeré vody ze systému. Tento způsob lze také použít k odstranění vody z hadic.

Druhý způsob představuje použití nemrznoucích směsí RV (které neobsahují etylenglykol). U tlakových čističek nepoužívejte nemrznoucí směsi na bázi etylenglykolu. Etylenglykol se nesmí používat v systémem odpadového potrubí.

1. K přívodnímu ventilu připojte kus hadice o délce 3 stopy / 90 cm a ventil otevřete.
2. Konec této hadice vložte do nádoby s nemrznoucí směsí RV.
3. Odpojte trysku z konce hadice.
4. Spustte tlakovou čističku a nechte ji běžet, dokud z konce hadice nevychází nemrznoucí směs.

Příslušenství

VAROVÁNÍ

Abyste snížili nebezpečí vážného úrazu, používejte pouze příslušenství speciálně určené a doporučené pro použití s tlakovými vodními čističkami RIDGID, které je uvedeno níže. Použití jiného příslušenství vhodného pro jiné nástroje může být při použití s tlakovými vodními čističkami RIDGID nebezpečné.

Tlakové trysky a hadice modelu KJ-2200

Katalogové č.	Modelč. Popis		Vnitřní průměr hadice palce / mm	Vnější průměr hadice palce / mm
64772 H	61 Hnací tryska	^1/_8 " / 3,2 mm za normálního tlaku a teploty Lze použít na hadici ^1/_4 " / 6,4 mm
64777 H	62 Pronikaci tryska
64782 H	64 Kloubová tryska
82842 H	65 Rotační tryska 2200
64787 H	71 Hnací tryska	^1/_4 " / 6,4 mm za normálního tlaku a teploty Lze použít na hadici ^1/_2 " / 13 mm
64792 H	72 Pronikaci tryska
82852 H	75 Rotační tryska 2200
47592 H	1425	^1/_4 " x 25' / 6,4 mm x 7,6 m	^3/_16 / 4,8	^1/_4 / 6,4
47597 H	1435	^1/_4 " x 35' / 6,4 mm x 10,7 m	^3/_16 / 4,8	^1/_4 / 6,4
47602 H	1450	^1/_4 " x 50' / 6,4 mm x 15,2 mZachytávací hadice ^1/_4 " / 6,4 mm	^3/_16 / 4,8	^1/_4 / 6,4
49272 H	1475	^1/_4 " x 75' / 6,4 mm x 22,9 mOranžová	^3/_16 / 4,8	^1/_4 / 6,4
49277 H	1400	^1/_4 " x 100' / 6,4 mm x 30,5 m	^3/_16 / 4,8	^1/_4 / 6,4
64732 H	1415	^1/_4 " x 150' / 6,4 mm x 45,7 m	^3/_16 / 4,8	^1/_4 / 6,4
50002 HL	-1	Ohebný zavaděč, ^1/_4 " / 6,4 mm	^1/_8 / 3,2	^3/_16 / 4,8
50007 HL	-2	Ohebný zavaděč, ^1/_2 " / 13 mm	^1/_8 / 3,2	^3/_16 / 4,8
47607 H	1250	^1/_2 " x 50' / 13 mm x 15,2 m	^1/_4 / 6,4	^1/_2 / 13
47612 H	1275	^1/_2 " x 75' / 13 mm x 22,9 m	^1/_4 / 6,4	^1/_2 / 13
47617 H	1200	^1/_2 " x 100' / 13 mm x 30,5 m	^1/_4 / 6,4	^1/_2 / 13
51587 H	1211	^1/_2 " x 110' / 13 mm x 33,5 mTlaková hadice ^1/_2 " / 13 mm	^1/_4 / 6,4	^1/_2 / 13
49487 H	1215	^1/_2 " x 150' / 13 mm x 45,7 mČerná	^1/_4 / 6,4	^1/_2 / 13
51597 H	1220	^1/_2 " x 200' / 13 mm x 61 m	^1/_4 / 6,4	^1/_2 / 13

Příslušenství tlakové čističky KJ-2200

Katalo-gové č.	Model č.	Popis
62882	H-5	Mini bubnová navíječka hadice (bez hadice)
64737	H-30	H-30 Vozík s bubnovou navíječkou hadice
62877	H-30 WH	H-30 Vozík s bubnovou navíječkou hadice a tlaková hadice 110' / 33,5 m x 1/2" / 13 mm
64077	HP-22 Souprava pro venkovní tlakové mytí, KJ-2200
64767	HW-22	Mycí nástavec, KJ-2200
51572	H-1235	Hadice myciho nástavce 1/2" / 13 mm x 35' / 10,7 m
48157	FV-1	Nožní ventilový spínač
66732	HF-4	Hadice s rychlospojkou
48367	H-25	Souprava pro zimní uskladnění
47542	H-21	Nástroj na čištění trysek
67187	H-32	Tlakový vysavač

Tlakové trysky a hadice modelu KJ-3100

Katalo-gové č.	Model č. Popis		Vnitřní průměr hadice palce / mm	Vnější průměr hadice palce / mm
38698 H-101 Hnací tryska		^1/_8" / 3,2 mmza normálního tlaku a teplotyLze použitna hadici ^1/_4" / 6,4 mm
38713 H-102 Pronikací tryska
38703 H-104 Kloubová tryska
38723 H-105		Rotační tryska ^1/_8" / 3,2 mmza normálního tlaku a teploty
38693 H-111 Hnací tryska		^1/_4" / 6,4 mmza normálního tlaku a teplotyLze použitna hadici ^3/_8" / 9,5 mm
38708 H-112 Pronikací tryska
38718 H-115S		Rotační tryska ^1/_4" / 6,4 mmza normálního tlaku a teploty
16713 RR3000 Kořenová fezná tryska
47592 H-1425		Zachytávací hadice ^1/_4" / 6,4 mm x 25' / 7,6 mZachytávací hadice Zachytávací ^1/_4" / 6,4 mm x 35' / 10,7 mZachytávací hadiceOranžová	^3/_16 / 4,8	^1/_4 / 6,4
47597 H-1435			^3/_16 / 4,8	^1/_4 / 6,4
47602 H-1450			^3/_16 / 4,8	^1/_4 / 6,4
49272 H-1475		Zachytávací hadice ^1/_4" / 6,4 mm x 75' / 22,9 mZachytávací hadice ^1/_4" / 6,4 mm x 100' / 30,5 m	^3/_16 / 4,8	^1/_4 / 6,4
49277 H-1400			^3/_16 / 4,8	^1/_4 / 6,4
64732 H-1415		Zachytávací hadice ^1/_4" / 6,4 mm x 150' / 45,7 m	^3/_16 / 4,8	^1/_4 / 6,4
64827 H-3835		Mycí hadice s vnitřním průměrem ^3/_8" / 9,5 mm x 35' / 10,7 m	^3/_8 / 9,5	^5/_8" / 16
64832 H-3850		Tlaková/Myci hadice s vnitřním průměrem ^3/_8" / 9,5 mm x 50' / 15,2 m	^3/_8 / 9,5	^5/_8" / 16
64837 H-3810		Tlaková hadice s vnitřním průměrem ^3/_8" / 9,5 mm x 100' / 30,5 m ^3/_8" / 9,5 mm	^3/_8 / 9,5	^5/_8" / 16
64842 H-3815		Tlaková hadice s vnitřním průměrem ^3/_8" / 9,5 mm x 150' / 45,7 mČerná	^3/_8 / 9,5	^5/_8" / 16
64847 H-3820		Tlaková hadice s vnitřním průměrem ^3/_8" / 9,5 mm x 200' / 61 m	^3/_8 / 9,5	^5/_8" / 16
64852 H-3825		Tlaková hadice s vnitřním průměrem ^3/_8" / 9,5 mm x 250' / 76,2 m	^3/_8 / 9,5	^5/_8" / 16
64857 H-3830		Tlaková hadice s vnitřním průměrem ^3/_8" / 9,5 mm x 300' / 91,4 m	^3/_8 / 9,5	^5/_8" / 16

Příslušenství tlakové čističky KJ-3100

Katalogové č.	Modelč. Popis
62882	H-5 Mini bubnová navíječka
64862	H-38 Bubnová navíječka (Ize použít s modelem KJ-3100)
64902	H-38 WH	Bubnová navíječka s hadicí s vnitřním průměrem 200' / 61 m x ^3/_8 " / 9,5 mm (Ize použít s modelem KJ-3100)
64797	HW-30 Mycí nástavec, KJ-3100
48367	H-25 Souprava pro zimní uskladnění
48157	FV-1	Nožní ventilový spínač
66732	HF-4	Hadice s rychlospojkou (Bubnová navíječka k nožnímu ventilovému spínači)
47542	H-21 Nástroj na čištění trysek
67187	H-32 Tlakový vysavač

Uskladnění přístroje

⚠️ VAROVÁNÍ Tlakovou čističku uchovávejte na dobře větraném místě chráněném před deštěm a sněhem. Nástroj skladujte v uzamčeném prostoru, který je z dosahu dětí a lidí neseznámených s tlakovými čističkami. Tento nástroj může způsobit vážná poranění v rukách nezacvičených uživatelů. Více informací o zimním uskladnění viz oddíl Údržba. Ohledně uskladnění motoru viz návod k jeho obsluze.

Servis a opravy

VAROVÁNÍ

Po nevhodném servisním zásahu nebo opravě může být nástroj při práci nebezpečný.

Většinu potřebných informací o servisu tohoto nástroje naleznete v části „Návod k údržbě“. Všechny potíže, které v nejsou v této části uvedeny, musí být projednány s autorizovaným servisním technikem společnosti RIDGID.

Nástroj je třeba doručit do nezávislého autorizovaného servisního střediska produktů RIDGID nebo vrátit výrobci.

Pokud hledáte nejbližší nezávislé servisní středisko pro produkty RIDGID nebo máte jakékoliv dotazy týkající se servisu nebo oprav:

• Obratte se na místního distributora výrobků společnosti RIDGID.
• Navštivte www.RIDGID.com nebo www.RIDGID.eu a vyhledejte místní kontaktní místo pro výrobky RIDGID.
• Kontaktujte technické oddělení pro výrobky RIDGID na [e-mail] nebo v USA a Kanadě zavolejte na číslo [phone].

Likvidace

Některé části tlakové vodní čističky obsahují cenné materiály a lze je recyklovat. Existují místní společnosti, které se na recyklování specializují, a které lze najít ve vaší oblasti. Všechny součásti zlikvidujte v souladu se všemi použitelnými předpisy. Pro získání dalších informací se spojte s místním úřadem pro nakládání s odpady.

V zemích EU: Elektrická zařízení nevyhazujte spolu s domácím odpadem!

Podle evropské směrnice 2002/96/EC pro likvidaci elektrických a elektronických zařízení a její aplikace v národních legislativách, musí

být nepoužitelná elektrická zařízení shromážděna sa- mostatně a zlikvidována ekologickým způsobem.

Řešení problémů

PROBLÉM PŘÍČINA NÁPRAVA
Tlaková čistička pracuje ale generuje malý nebo žádný tlak.	Nedostatečný přívod vody.	Ujistěte se, že je kohoutek přívodu vody otevřený.
		Ujistěte se, že je přívodní ventil tlakové čističky otevřený.
		Ujistěte se, že není přívodní hadice zablokovaná, přehnutá nebo zborcená.
Tlaková čistička se při startu nenastaví na plný provozní tlak.	V systému je vzduch. Odpojte trysku od tlakové	hadice a ze systému vypustěte vzduch nebo nečistoty.
	Tryskové otvory trysky tlakové čističky jsou za-blokované.	Odpojte trysku a tryskové otvory vyčistěte pomo-cí nástroje na čištění trysek.
Tlak tlakové čističky osciluje od 500 po plný provozní tlak.	Tryskové otvory trysky tlakové čističky jsou za-blokované.	Odpojte trysku. Pomocí nástroje na čištění trysek vyčistěte hrdla trysky: zvolte vhodný rozměr drá-tu, který zcela protáhněte každým hrdlem, abys-te jej zbavily nečistot.
	Vy systému je zachycený vzduch nebo nečistoty.	Odpojte trysku a tlakovou hadici zasuňte do od-padového potrubí. Spustěte tlakovou čističku a vyplavte zachycený vzduch nebo nečistoty.

Záznamový formulár pre výrobné číslo zariadenia....265

Bezpečnostné symboly....267

Všeobecné bezpečnostné pokyny....267

Bezpečnost na pracovisku....267

Elektrická bezpečnost 267

Bezpečnost osôb 267

Použitie elektrického náradia a starostlivost....268

Servis 268

Technické údaje....270

Ikony 270

Motorový olej....270

Olej v čerpadle/prevodovke 270

Vozik KJ-2200....271

Zostava rukoväte KJ-3100 271

Pokyny na údržbu....281

Čistenie....281

Motor....281

Mazanie čerpadla 281

Mazanie prevodovky 281

Bezpečnostné symboly

Všeobecné bezpečnostné pokyny

VÝSTRAHA

Bezpečnost na pracovisku

Elektrická bezpečnost

Použitie elektrického náradia a starostlivost

- Nepoužívajte elektrické náradie, ak má pokazený vypínač. Každé elektrické náradie, ktoré nie je možné ovládat vypínačom, je nebezpečné a je nevyhnutné ho opravit.

Obrázok č. 3 – Sériové číslo stroja

Olej v čerpadle/prevodovke

Čerpadlo: Vyberte zátku navrchu čerpadla a založte zátku mierky/ odvzdušnovača. Prevádzka stroja na preplachovanie so založenou zátkou by mohla poškodit tesnenia čerpadla. Skontrolujte množstvo oleja podľa časti Pokyny na údržbu.

Vonkajšla drážka Prichytka

Uzáver palivovej nádrže

- Uistite sa, že páčka pulzného režimu je prepnutá do polohy „Tlak“.

- Počas práce musíte mat' vždy možnost jednou rukou uchopit a podopriet hadicu stroja na preplachovanie.

Počas vykonávania údržby vždy používajte bezpečnostné okuliare a rukavice, aby ste sa chránili pred chemikáliami a baktériami v odtoku.

Čistenie

V krajinách ES: Nezbavujte sa elektrického zariadenia spolu s domácim odpadom!

Slika 7 – Dovodni filter/podložka filtra

Tento prístroj vyhovuje Směrnici Rady Evropy o elektromagnetické kompatibilitě 2004/108/EC a odpovídá těmto nor mám: EN 61326-1:2006, EN 61326-2-1:2006.

Označenie zhody CE
