KJ2200 - Hochdruckreiniger RIDGID - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruck-Entwässerungsgerät (Hochdruckreiniger)
Marke	Ridgid
Modell	KJ-2200
Motor	Benzin, 6,5 PS
Nenndruck	2200 PSI (150 bar)
Nenndurchfluss	2,4 GPM (9 l/min)
Kompatibler Rohrdurchmesser	1 1/4" bis 6" (32 bis 152 mm)
Gewicht	30 kg (65 lbs)
Wasserversorgung	Kaltwasser, max. 60 °C
Betriebsart	Dauer- oder Pulsationsdruck
Fußpedal	Enthalten (FV-1)
Pumpe	Triplex-Kolbenpumpe
Sicherheitssystem	Sicherheitsventil, Temperatursonde
Enthaltene Düsen	Ja (Auswahl nach Durchmesser)
Wartung Pumpe	Nicht-detergentes Öl SAE 30W, Ölwechsel alle 500 h
Wartung Getriebe	Öl SAE 90W (falls zutreffend)
Winterlagerung	Frostschutzmittel Typ RV oder Druckluft
Garantie	Lebenslange Garantie

Häufig gestellte Fragen - KJ2200 RIDGID

Wie starte ich das Hochdruck-Entwässerungsgerät KJ-2200?

Stellen Sie vor dem Start sicher, dass das Wasserhahn geöffnet ist und der Pulsationshebel auf 'Druck' steht. Drücken Sie das Fußpedal, um den Druck abzulassen, und starten Sie dann den Motor gemäß der Anleitung des Verbrennungsmotors. Lassen Sie den Motor warmlaufen, bevor Sie die Maschine verwenden.

Welchen maximalen Druck kann ich mit dem KJ-2200 erreichen?

Der Nenndruck beträgt 2200 PSI (150 bar). Überschreiten Sie diesen Druck niemals, da dies die Maschine beschädigen und zu Verletzungen führen kann.

Kann ich heißes Wasser mit dem KJ-2200 verwenden?

Ja, aber die Wassertemperatur darf 60 °C (140 °F) nicht überschreiten. Heißeres Wasser könnte das Überhitzungsventil der Pumpe öffnen und das System beschädigen.

Wie reinige ich die Düsen des KJ-2200?

Verwenden Sie das mitgelieferte Düsenreinigungswerkzeug. Entfernen Sie die Düse, führen Sie das Werkzeug in jede Öffnung ein, um Ablagerungen zu lösen. Achten Sie darauf, die Öffnungen nicht zu erweitern. Wenn die Düse beschädigt ist, ersetzen Sie sie.

Was tun, wenn der Druck nicht ausreicht?

Überprüfen Sie zunächst, ob das Wasserhahn vollständig geöffnet ist und der Schlauch nicht geknickt ist. Entlüften Sie das System, indem Sie die Düse entfernen und die Maschine laufen lassen. Reinigen Sie auch den Wassereinlassfilter und die Düsenöffnungen. Wenn das Problem weiterhin besteht, überprüfen Sie die Einstellungen des Sicherheitsventils.

Wie überwintere ich den KJ-2200?

Zwei Methoden: entweder die Hähne öffnen und Druckluft in das System blasen, um das Wasser zu entfernen, oder ein Frostschutzmittel vom Typ RV (ohne Ethylenglykol) verwenden. Verwenden Sie niemals Frostschutzmittel auf Ethylenglykolbasis.

Welches Öl für die Pumpe verwenden?

Verwenden Sie ein nicht-detergentes Öl vom Typ SAE 30W. Überprüfen Sie den Füllstand vor jedem Gebrauch und wechseln Sie das Öl nach den ersten 50 Betriebsstunden, danach alle 500 Stunden.

Kann ich ein Reinigungsmittel mit dem KJ-2200 verwenden?

Ja, mit dem Hochdruck-Waschset und dem Produktinjektor. Verwenden Sie nur Reinigungsmittel, die für Hochdruckreiniger entwickelt wurden. Sprühen Sie niemals entflammbare oder giftige Produkte.

Was tun, wenn der Hochdruckschlauch versehentlich aus der Leitung rutscht?

Lassen Sie sofort das Fußpedal los, um die Wasserzufuhr zu unterbrechen. Der unter Druck stehende Schlauch kann peitschen und schwere Verletzungen verursachen. Starten Sie erst wieder, nachdem Sie den Schlauch mindestens einen Meter tief in die Leitung eingeführt haben.

Wo finde ich Ersatzteile für den KJ-2200?

Kontaktieren Sie Ihren lokalen Ridgid-Händler oder besuchen Sie die Websites www.RIDGID.com oder www.RIDGID.eu. Sie können auch den technischen Support unter [e-mail] oder (für USA und Kanada) unter [phone] kontaktieren.

BEDIENUNGSANLEITUNG KJ2200 RIDGID

Hochdruck-Rohrreiniger

KJ-2200/KJ-3100 Rohrreinigungsmaschinen

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Geräts sorgfältig durch. Bei Nichtbefolgung des Inhalts dieses Handbuchs kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

KJ-2200/KJ-3100 Rohrreinigungsmaschinen

Notieren Sie unten die Seriennummer und bewahren Sie diese auf. Sie finden die Produkt-Seriennummer auf dem Typenschild.

Seriennr.

Inhalt

Formular zum Festhalten der Geräteseriennummer 59

Sicherheitssymbole 61

Allgemeine Sicherheitsregeln 61

Sicherheit im Arbeitsbereich....61

Elektrische Sicherheit....61

Sicherheit von Personen 61

Benutzung und Pflege des Gerätes 62

Wartung 62

Sicherheitswarnungen für Hochdruck-Rohreiniger 62

Beschreibung, technische Daten und Standardausstattung....63

Beschreibung 63

Technische Daten 64

Symbole 64

Standardausstattung 64

Montage der Maschine....65

Motoröl....65

Pumpen-/Getriebeöl....65

KJ-2200 Fahrgestell....65

KJ-3100 Griffbaugruppe....65

Kontrolle vor dem Betrieb 66

Vorbereiten von Maschine und Arbeitsbereich 68

Wasserversorgung 69

Vorbereitung der Rohrleitung 70

Vorbereitung des Schlauchs....70

Hochdruck-Rohrreinigerschlauch AUSWAHLTABELLE 72

Hochdruck-Rohrreinigerdüse AUSWAHLTABELLE 72

Betriebsanleitung....73

Reinigen der Rohrleitung 74

Verwendung des Impulsmodus....75

Verwendung der Hochdruck-Rohrreinigermaschine als Hochdruckreiniger 76

Hochdruckreinigerbetrieb 77

Reinigungsmitteleinspritzung 77

Wartungshinweise 77

Reinigung....77

Motor....77

Pumpenschmierung....77

Getriebeschmierung....78

Vorbereitung der Pumpe auf die Lagerung bei kalter Witterung....78

Zubehör....78

Lagerung des Geräts....79

Wartung und Reparatur 79

Entsorgung....79

Fehlersuche....80

Garantie ....Rückseite

*Übersetzung der Originalbetriebsanleitung

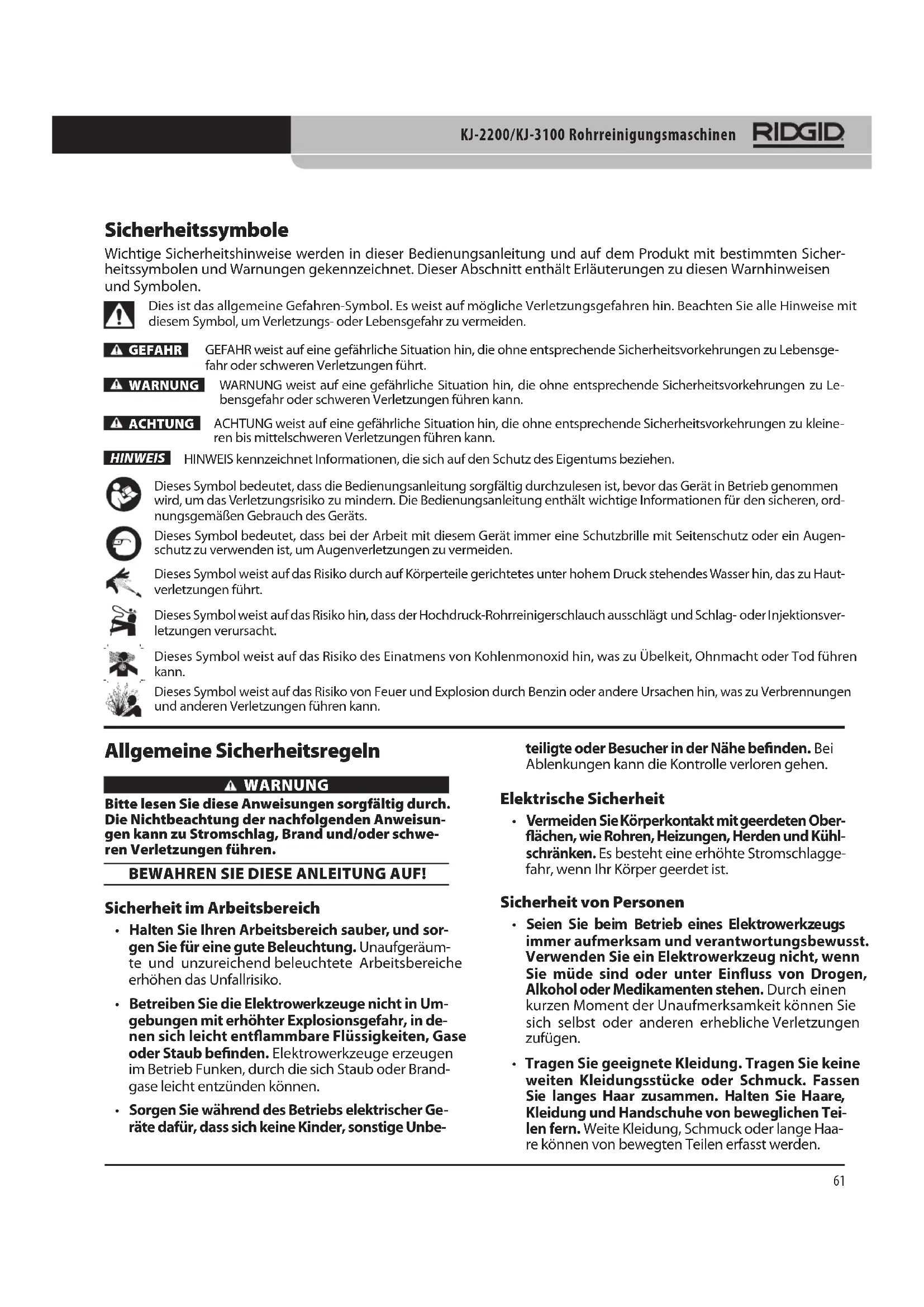

Sicherheitssymbole

Wichtige Sicherheitshinweise werden in dieser Bedienungsanleitung und auf dem Produkt mit bestimmten Sicherheitssymbolen und Warnungen gekennzeichnet. Dieser Abschnitt enthält Erläuterungen zu diesen Warnhinweisen und Symbolen.

Dies ist das allgemeine Gefahren-Symbol. Es weist auf mögliche Verletzungsgefahren hin. Beachten Sie alle Hinweise mit diesem Symbol, um Verletzungs- oder Lebensgefahr zu vermeiden.

GEFAHR

GEFAHR weist auf eine gefährliche Situation hin, die ohne entsprechende Sicherheitsvorkehrungen zu Lebensgefahr oder schweren Verletzungen führt.

WARNUNG

WARNUNG weist auf eine gefährliche Situation hin, die ohne entsprechende Sicherheitsvorkehrungen zu Lebensgefahr oder schweren Verletzungen führen kann.

ACHTUNG

ACHTUNG weist auf eine gefährliche Situation hin, die ohne entsprechende Sicherheitsvorkehrungen zu kleineren bis mittelschweren Verletzungen führen kann.

HINWEIS

HINWEIS kennzeichnet Informationen, die sich auf den Schutz des Eigentums beziehen.

Dieses Symbol bedeutet, dass die Bedienungsanleitung sorgfältig durchzulesen ist, bevor das Gerät in Betrieb genommen wird, um das Verletzungsrisiko zu mindern. Die Bedienungsanleitung enthält wichtige Informationen für den sicheren, ordnungsgemäßen Gebrauch des Geräts.

Dieses Symbol bedeutet, dass bei der Arbeit mit diesem Gerät immer eine Schutzbrille mit Seitenschutz oder ein Augenschutz zu verwenden ist, um Augenverletzungen zu vermeiden.

Dieses Symbol weist auf das Risiko durch auf Körperteile gerichtetes unter hohem Druck stehendes Wasser hin, das zu Hautverletzungen führt.

Dieses Symbol weist auf das Risiko hin, dass der Hochdruck-Rohrreinigerschlauch ausschlägt und Schlag- oder Injektionsverletzungen verursacht.

Dieses Symbol weist auf das Risiko des Einatmens von Kohlenmonoxid hin, was zu Übelkeit, Ohnmacht oder Tod führen kann.

Dieses Symbol weist auf das Risiko von Feuer und Explosion durch Benzin oder andere Ursachen hin, was zu Verbrennungen und anderen Verletzungen führen kann.

Allgemeine Sicherheitsregeln

WARNING

Bitte lesen Sie diese Anweisungen sorgfältig durch. Die Nichtbeachtung der nachfolgenden Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.

BEWAHREN SIE DIESE ANLEITUNG AUF!

Sicherheit im Arbeitsbereich

• Halten Sie Ihren Arbeitsbereich sauber, und sorgen Sie für eine gute Beleuchtung. Unaufgeräumte und unzureichend beleuchtete Arbeitsbereiche erhöhen das Unfallrisiko.
• Betreiben Sie die Elektrowerkzeuge nicht in Umgebungen mit erhöhter Explosionsgefahr, in denen sich leicht entflammbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen im Betrieb Funken, durch die sich Staub oder Brandgase leicht entzünden können.
• Sorgen Sie während des Betriebs elektrischer Geräte dafür, dass sich keine Kinder, sonstige Unbe-

teiligte oder Besucher in der Nähe befinden. Bei Ablenkungen kann die Kontrolle verloren gehen.

Elektrische Sicherheit

- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht eine erhöhte Stromschlaggefahr, wenn Ihr Körper geerdet ist.

Sicherheit von Personen

• Seien Sie beim Betrieb eines Elektrowerkzeugs immer aufmerksam und verantwortungsbewusst. Verwenden Sie ein Elektrowerkzeug nicht, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Durch einen kurzen Moment der Unaufmerksamkeit können Sie sich selbst oder anderen erhebliche Verletzungen zufügen.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weiten Kleidungsstücke oder Schmuck. Fassen Sie langes Haar zusammen. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können von bewegten Teilen erfasst werden.

- Lehnen Sie sich nicht zu weit in eine Richtung. Sorgen Sie stets für ein sicheres Gleichgewicht und einen festen Stand. Durch sicheren Stand und gutes Gleichgewicht können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

- Sicherheitsausrüstung. Tragen Sie immer einen Augenschutz. Je nach Umgebung sind Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz erforderlich, um die Gefahr von Verletzungen zu reduzieren.

Benutzung und Pflege des Gerätes

- Wenden Sie bei Verwendung des Elektrowerkzeugs keine Gewalt an. Verwenden Sie immer ein für den Einsatzbereich geeignetes Gerät. Mit dem richtigen Werkzeug können Sie Ihre Arbeit effektiver und sicherer ausführen.

- Verwenden Sie das Elektrowerkzeug nicht, wenn es nicht über einen Schalter an- und ausgeschaltet werden kann. Ein Werkzeug, das sich nicht über einen Schalter ein- und ausschalten lässt, stellt eine Gefahrenquelle dar und muss repariert werden.

- Bewahren Sie ungenutzte Geräte außerhalb der Reichweite von Kindern und ungeschulten Personen auf. Werkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

- Warten Sie Werkzeuge sorgfältig. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen seltener und sind leichter zu führen.

- Stellen Sie sicher, dass sich alle beweglichen und festen Teile in der richtigen Position befinden, keine Teile gebrochen sind oder sonstige Fehler vorliegen, um den reibungslosen Betrieb des Elektrowerkzeugs sicherzustellen. Wenn das Instrument schadhaft ist, lassen Sie es vor der Benutzung warten. Viele Unfälle werden durch schlecht gewartete Werkzeuge verursacht.

- Verwenden Sie für das Gerät nur die vom Hersteller empfohlenen Zubehörteile. Zubehör, das für ein Gerät geeignet sein kann, kann bei Benutzung mit einem anderen zu Gefahr werden.

Wartung

- Die Gerätewartung darf nur von qualifiziertem Reparaturpersonal durchgeführt werden. Wenn Service- oder Wartungsarbeiten von unqualifiziertem Personal durchgeführt werden, kann es zu Verletzungen kommen.

- Bei der Wartung nur identische Ersatzteile verwenden. Beachten Sie die Anweisungen im Kapitel

„Wartung“ dieser Bedienungsanleitung. Die Verwendung nicht genehmigter Teile oder die Nichtbefolgung der Wartungsanweisung kann die Gefahr von elektrischen Schlägen oder Verletzungen erhöhen.

Sicherheitswarnungen für Hochdruck-Rohreiniger

WARNING

Dieser Abschnitt enthält wichtige Sicherheitshinweise, die speziell für dieses Werkzeug gelten.

Lesen Sie vor dem Gebrauch der Rohrreinigungsmaschine diese Sicherheitshinweise sorgfältig durch, um die Gefahr eines Stromschlags oder ernsthafter Verletzungen zu vermeiden.

ALLE WARNUNGEN UND ANWEISUNGEN ZUR SPÄTEREN EINSICHT AUFBEWAHREN!

Bewahren Sie diese Bedienungsanleitung beim Gerät auf, damit sie dem Bediener jederzeit zur Verfügung steht.

- Betreiben Sie den Hochdruck-Rohrreiniger auf keinen Fall, wenn sich das Schlauchende außerhalb der Rohrleitung befindet. Der Schlauch kann ausschlagen und Schlagverletzungen verursachen, der Strahl kann die Haut durchdringen und schwere Verletzungen verursachen.

- Unter hohem Druck stehendes Wasser kann die Haut durchdringen und schwere Verletzungen bis hin zur Abtrennung von Gliedmaßen verursachen. Sprühen Sie nicht direkt auf Personen oder Tiere.

- Betreiben Sie Hochdruck-Rohrreiniger nicht über dem zulässigen Wert oder bei mehr als 140°F / 60°C (Zulaufwassertemperatur). Dies erhöht das Risiko von Verletzungen, einschließlich Verbrennungen und Schäden am Hochdruck-Rohrreiniger.

- Eine Person muss den Reinigungsprozess und das Fußventil steuern. Benutzen Sie grundsätzlich das Fußventil. Wenn der Schlauch des Hochdruck-Rohrreinigers aus der Rohrleitung kommt, muss der Bediener in der Lage sein, den Wasserzufluss zu unterbrechen, um zu vermeiden, dass der Schlauch des Hochdruck-Rohrreinigers ausschlägt und Schlagverletzungen und Hautverletzungen durch hohen Druck verursacht.

- Tragen Sie immer die geeignete persönliche Schutzausrüstung, wenn Sie mit Rohrreinigungsgeräten arbeiten. Die Rohrleitung kann Chemikalien, Bakterien und andere Substanzen enthalten, die toxisch oder infektiös sein oder Verätzungen und andere Probleme verursachen können. Zur

persönlichen Schutzausrüstung gehören immer eine Schutzbrille und Schutzhandschuhe, bei Bedarf auch Latex- oder Gummihandschuhe, ein Gesichtsschutz, Spezialbrille, Schutzkleidung, Atemschutz und Sicherheitsschuhe.

• Achten Sie stets auf Sauberkeit. Waschen Sie Hände und andere Körperteile, die mit Abwässern in Berührung kommen, nach dem Gebrauch oder der Arbeit mit dem Rohrreinigungsgerät gründlich mit heißer Seifenlauge. Während des Gebrauchs und der Arbeit mit Rohrreinigungsgeräten sind Essen und Rauchen untersagt. Dadurch wird die Verunreinigung mit giftigen oder ansteckenden Stoffen vermieden.
• Versprühen Sie keine toxischen oder entflammbaren Flüssigkeiten. Dies mindert das Risiko von Verbrennungen, Feuer, Explosion oder anderen Verletzungen.
• Benzin und seine Dämpfe sind äußerst leicht entzündlich und explosiv. Vorkehrungen zu Minderung des Risikos von Verbrennungen, Explosionen und schweren Verletzungen bei Handhabung und Benutzung von Benzin entnehmen Sie bitte dem Motorenhandbuch.
• Motoren produzieren Kohlenmonoxid, ein farb- und geruchloses giftiges Gas. Einatmen von Kohlenmonoxid kann zu Übelkeit, Ohnmacht oder Tod führen. Den Motor nicht in geschlossenen Räumen starten und betreiben, auch nicht bei geöffneten Türen und Fenstern. Nur im Freien betreiben.
• Heiße Oberflächen können Verletzungen und Brände verursachen. Körperteile und entflammbare Materialien von heißen Oberflächen fernhalten.
• Machen Sie sich vor dem Betrieb mit diesem Handbuch, dem Motorhandbuch und den Warnungen und Anweisungen für alle mit diesem Gerät benutzte Ausrüstungen vertraut. Die Nichtbefolgung aller Warnungen und Anweisungen kann zu Sachschäden und/oder schweren Verletzungen führen.

Die EG-Konformitätserklärung (890-011-320.10) kann diesem Handbuch auf Wunsch als separates Heft beigelegt werden.

Falls Sie Fragen zu diesem RIDGID® Produkt haben:

• Wenden Sie sich an Ihren örtlichen RIDGID Händler.
• Besuchen Sie www.RIDGID.com oder www.RIDGID.eu, um einen RIDGID Kontaktpunkt in Ihrer Nähe zu finden.
  – Wenden Sie sich an die Abteilung Technischer Kundendienst von RIDGID unter [e-mail] oder in den USA und Kanada telefonisch unter [phone].

Beschreibung, technische Daten und Standardausstattung

Beschreibung

RIDGID® Rohrreinigungsmaschinen sind portable Hochdruckreiniger, die mit einer Kombination von Wasserdruck und Fluss Fett, Schlamm, Ablagerungen und Wurzeln aus Rohrleitungen entfernen. Ein äußerst flexibler und leichter Schlauch wird durch die rückwärts gerichteten Strahlen an der Düse des Hochdruck-Rohrreiniger durch die Rohrleitung bewegt und beseitigt beim Zurückziehen Verschmutzungen aus der Leitung. Wenn die Impulsfunktion aktiviert ist, lassen sich schwierige Krümmungen und Klappen leichter überwinden. Alle Maschinen sind mit Benzinmotoren ausgestattet, die die Triplex-Kolbenpumpe antreiben.

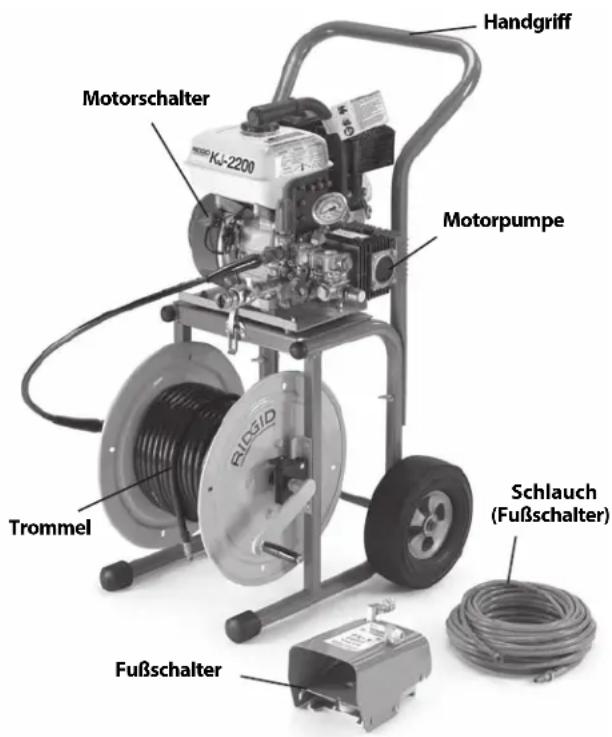

Handgriff Motorschalter Motorpumpe Trommel Schlauch (Fußschalter) Fußschalter

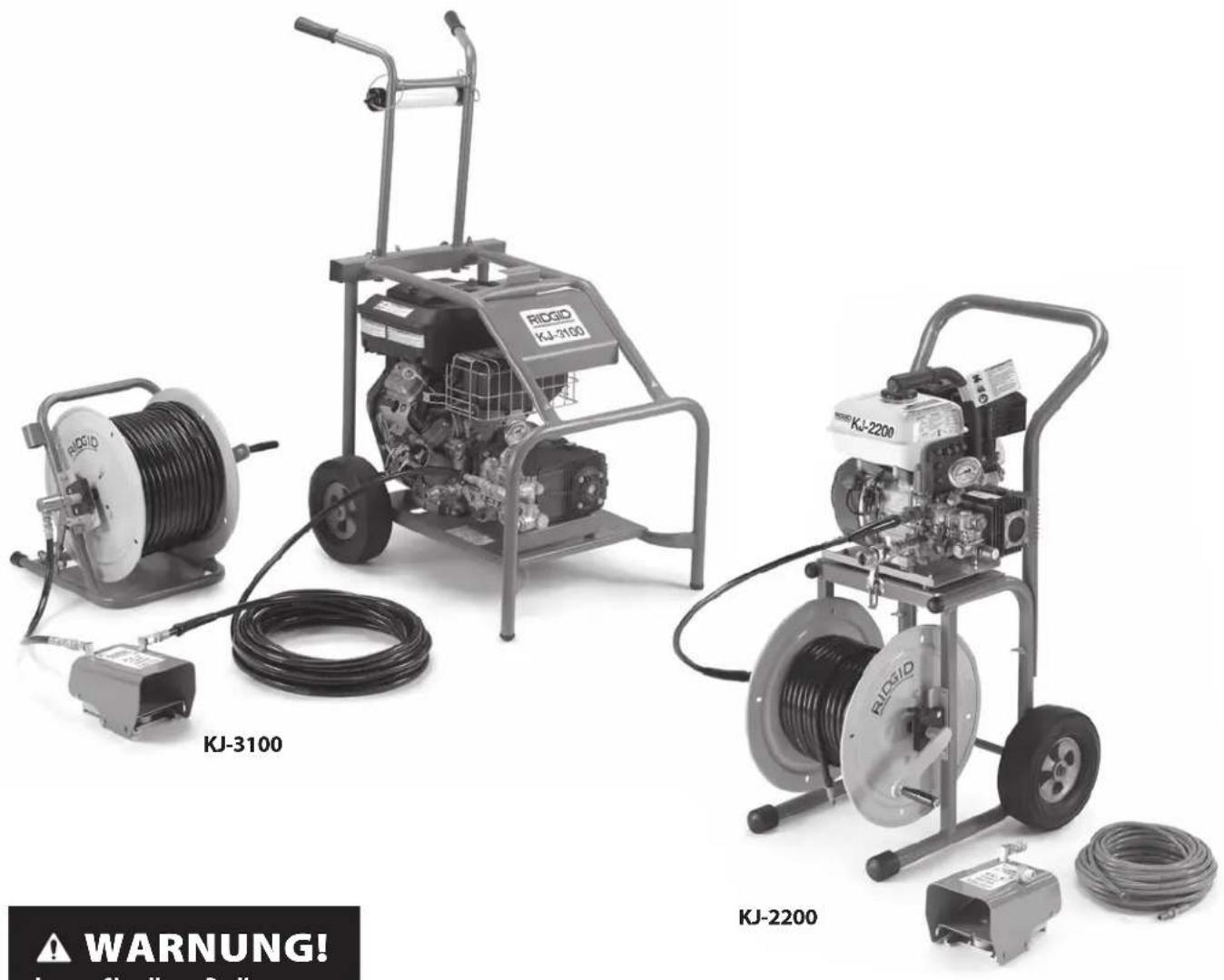

Abbildung 1 – KJ-2200 Hochdruck-Rohreiniger

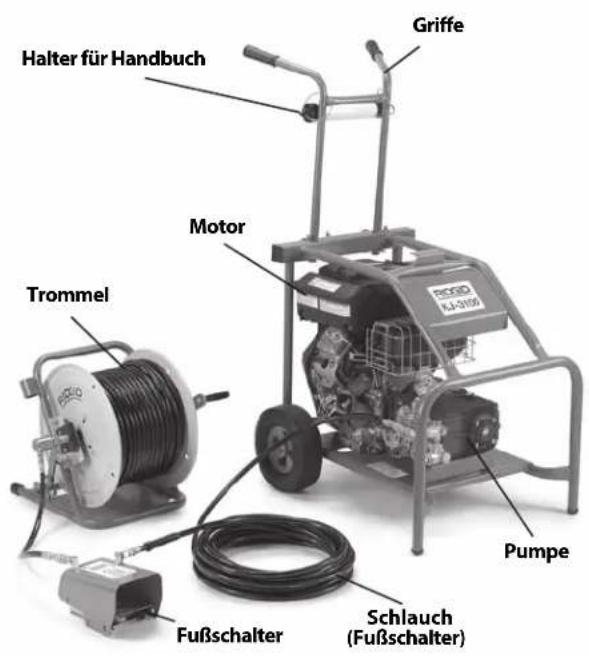

Griffe Halter für Handbuch Motor Trommel Pumpe Fußschalter Schlauch (Fußschalter)

Abbildung 2 – KJ-3100 Hochdruck-Rohreiniger

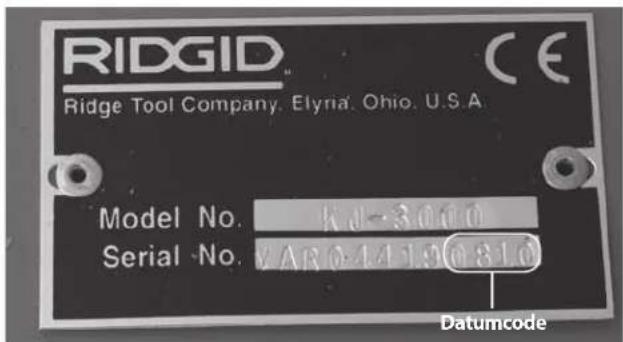

Abbildung 3 – Geräteseriennummer

Die Seriennummer der Maschine befindet sich am Rahmen. Die letzten 4 Ziffern geben Monat und Jahr der Herstellung an. (08 = Monat, 10 = Jahr)

Technische Daten

Hochdruck-Rohreini-germodell	Motor PS	Druck PSI / bar
KJ-2200	6.5 / 6,5	2200 / 150
KJ-3100	16	3000 / 205
Flussrate GPM / Liter	Rohrleitungskapazität inch / mm	Gewicht (ohne Schlauchtrommel) Ibs / kg
2.4 / 9	114 - 6 / 32 - 152	65 / 30
5.5 / 20	2 - 10 / 50 - 250	262 / 119

Symbole

Druckmodus Impulsmodus

Standardausstattung

Alle Hochdruck-Rohreiniger werden geliefert mit

• Geeigneten Hochdruck-Rohrreinigerdüsen
• Düsenreinigungswerkzeug
• FV-1 Fußventil
- Motorhandbuch

Die spezielle mit der jeweiligen Katalognummer gelieferte Ausrüstung finden Sie im RIDGID Katalog.

HINWEIS Diese Maschine dient zum Reinigen von Abfüssen. Bei sachgemäßer Benutzung beschädigt sie Abflussrohre, die sich in einem einwandfreien Zustand befinden und sachgemäß geplant, installiert und gewartet wurden, nicht. Wenn sich das Abflussrohr in einem schlechten Zustand befindet oder nicht sachgemäß geplant, installiert oder gewartet wurde, ist der Rohrreinigungsprozess eventuell nicht effektiv oder kann Schäden am Abfluss verursachen. Am besten lässt sich der Zustand eines Abflussrohrs vor der Reinigung mittels visueller Inspektion mit einer Kamera überprüfen. Unsachgemäße Benutzung dieser Rohrreinigungsmaschine kann Maschine und Rohrleitung beschädigen. Diese Maschine beseitigt unter Umständen nicht alle Blockaden.

Montage der Maschine

WARNING

Um schwere Verletzungen bei der Benutzung und Schäden an der Maschine zu vermeiden, befolgen Sie bei der Montage diese Verfahren.

Motoröl

HINWEIS Hochdruck-Rohrreiniger wird ohne Öl im Motor ausgeliefert. Der Betrieb des Motors ohne Öl führt zu Motorschaden. Füllen Sie vor dem Betrieb Öl nach. Spezielle Informationen über das Nachfüllen von Öl und die Ölauswahl finden Sie im mitgelieferten Motorenhandbuch.

Pumpen-/Getriebeöl

Pumpe: Entfernen Sie den Stopfen oben in der Pumpe und ersetzen Sie ihn durch Peilstab/Entlüftungsdeckel. Bei Betrieb des Hochdruck-Rohrreinigers mit eingesetztem Stopfen können die Pumpendichtungen beschädigt werden. Prüfen Sie den Ölstand gemäß dem Abschnitt Wartungsanweisungen.

Getriebe (nur KJ-3100): Ersetzen Sie den Stopfen oben in der Pumpe durch Peilstab/Entlüftungsdeckel. Bei Betrieb des Hochdruck-Rohrreinigers mit eingesetztem Stopfen können die Getriebedichtungen beschädigt werden. Prüfen Sie den Schmiermittelstand gemäß dem Abschnitt Wartungsanweisungen.

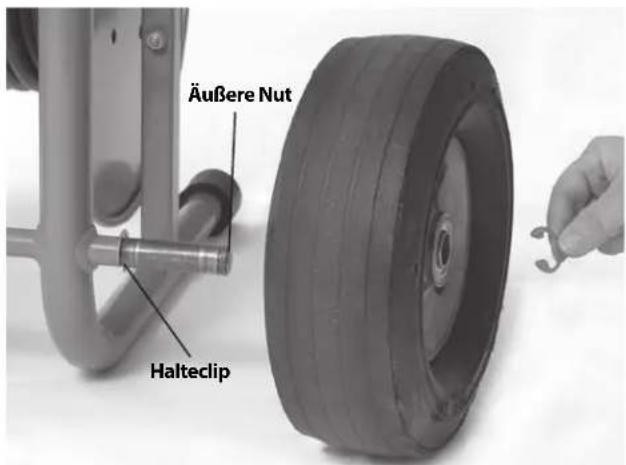

Äußere Nut Halteclip

Abbildung 4 – Montage des KJ-2200

KJ-2200 Fahrgestell

1 Halteclip in der Innennut am Ende jeder Achse anbringen. (Siehe Abbildung 4).
2 Ein Rad auf jede Achse schieben.
3 Halteclip in der Außennut am Ende jeder Achse anbringen, um das Rad zu halten.
4 Mit den mitgelieferten Schrauben und Flügelmuttern den Griff am Rahmen anbringen.
5 Die Motor-/Pumpenbaugruppe auf das Fahrgestell heben, die Öffnungen in der Grundplatte mit den Stiften oben im Fahrgestell zur Übereinstimmung bringen. Mit den Riegeln am Fahrgestell Motor/Pumpe sichern. Vergewissern Sie sich, dass die Bau-gruppe sicher befestigt ist.

KJ-3100 Griffbaugruppe

1 Den Griff durch die beiden Öffnungen im hinteren Querträger des Rahmens stecken. (Siehe Abbildung 5).
2 Einen Splint durch die Öffnungen unten im Griff stekken, damit der Griff nicht herausgezogen wird.
3 Schrauben Sie die T-Knebel in den hinteren Querträger. Stellen Sie die Griffe nach Bedarf ein und ziehen Sie die Knebel an, um den Griff zu sichern.

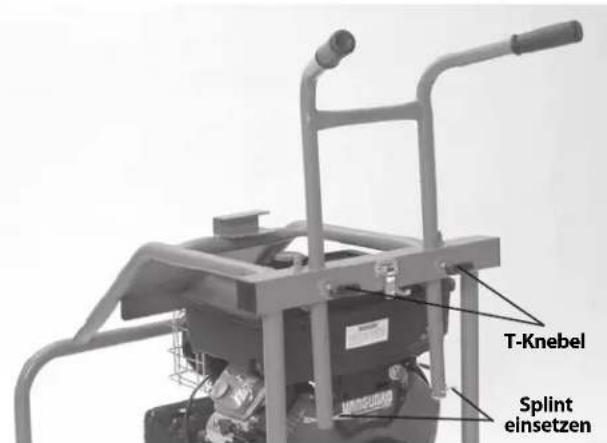

T-Knebel Splint einsetzen

Abbildung 5 – KJ-3100 Griffbaugruppe

Kontrolle vor dem Betrieb

WARNING

Kontrollieren Sie Ihren Hochdruck-Rohrreiniger vor jedem Gebrauch und beheben Sie eventuelle Störungen, um die Verletzungsgefahr durch Stromschlag oder andere Ursachen sowie Schäden am Hochdruck-Rohrreiniger zu vermeiden.

Tragen Sie bei der Inspektion Ihres Hochdruck-Rohr-reinigers grundsätzlich Schutzbrille, Handschuhe und andere geeignete Schutzausrüstung, um sich vor Chemikalien und Bakterien auf der Ausrüstung zu schützen.

1 Vergewissern Sie sich, dass der Motorschlüssel/Schalter sich in der Position OFF befindet.
2 Beseitigen Sie Öl, Fett oder Schmutz von der Ausrüstung, einschließlich Griffen und Bedienelementen. Dies erleichtert die Inspektion und hilft, zu vermeiden, dass Maschine oder Bedienelemente Ihnen aus den Händen gleiten.
3 Überprüfen Sie Hochdruck-Rohreiniger und Zubehör hinsichtlich folgender Punkte:

• Korrekte Montage und Vollständigkeit.
• Gebrochene, verschlissene, fehlende, falsch ausgerichtete, klemmende oder lose Teile.

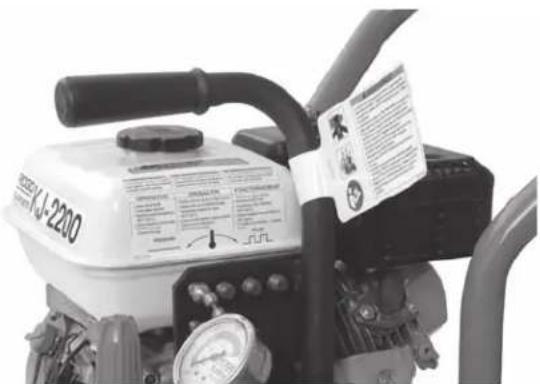

• Vorhandensein und Lesbarkeit von Warnaufklebern. (Siehe Abbildung 6).
• Alle Umstände, die einen sicheren und normalen Betrieb verhindern könnten.

Wenn Probleme festgestellt werden, benutzen Sie den Hochdruck-Rohrreiniger erst, wenn die Probleme behoben sind.

4 Wasserzulauffilter/Filterwäscher reinigen. Zur Reinigung den Deckel unten am Zulauffilter entfernen. Schmutz und Fremdkörper können den Wasserfluss zur Pumpe hemmen und Leistungsprobleme verursachen.

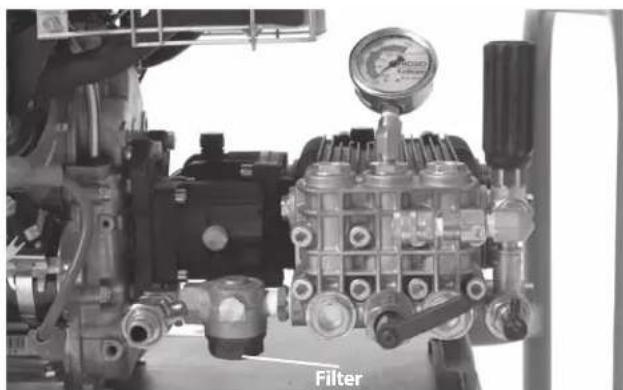

Abbildung 7 – Einlassfilter/Filterwäscher

5 Überprüfen Sie die Öffnungen der Hochdruck-Rohrreinigerdüse auf Schäden oder Blockaden. Blockaden können mit einem Düsenreinigungswerkzeug beseitigt werden. Erweitern Sie die Düsenöffnungen beim Reinigen nicht. Schadhafte Düsen oder Düsen mit erweiterten Öffnungen können die Leistung des Hochdruck-Rohrreinigers verringern und sollten ersetzt werden.

6 Überprüfen Sie Schläuche, Anschlüsse und Armaturen auf Verschleiß und Schäden. Wenn der Schlauch Knicke, Risse, Brüche oder Verschleiß des äußeren Mantels aufweist, benutzen Sie den Schlauch nicht. Schadhafte Schläuche können platzen oder unter hohem Druck stehendes Wasser kann austreten und schwere Verletzungen verursachen. Ersatzschläuche und Armaturen sollten mindestens für den Nenndruck des Hochdruck-Rohreiniger geeignet sein.

7 Überprüfen und warten Sie den Motor entsprechend dem Motorhandbuch.
8 Überprüfen Sie den Kraftstoffstand des Motors. Lösen Sie beim KJ-3100 die Schlauchtrommelverriegelung und drehen Sie die Schlauchtrommel vorwärts, bis sie am Rahmen anliegt, um den Tankdeckel erreichen zu können Abbildung 8. Bei Bedarf bleifreies Benzin nachfüllen. Details siehe Motorhandbuch. Vorsicht beim Umgang mit Benzin. In einem gut belüfteten Bereich tanken. Den Tank nicht zu sehr füllen und keinen Kraftstoff verschütten. Vergewissern Sie sich, dass der Tankdeckel fest geschlossen ist.

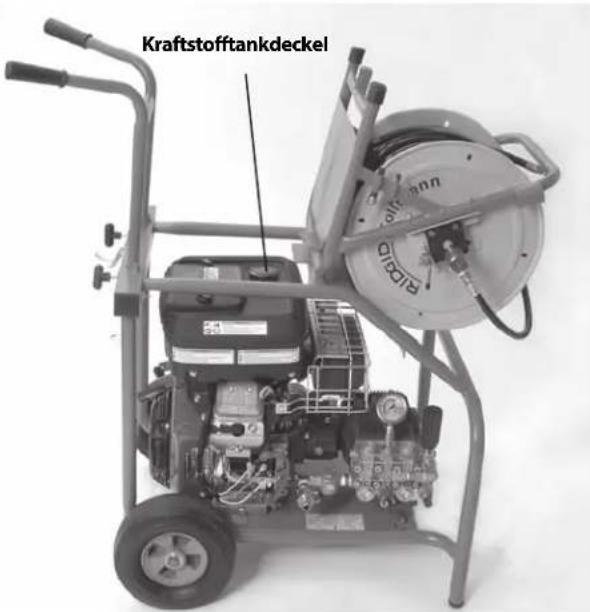

Kraftstofftankdeckel

Abbildung 8 – KJ-3100 Zugang zum Kraftstofftank

9 Den Ölstand in der Pumpe und im Getriebe (sofern vorhanden) und bei Bedarf Öl nachfüllen (siehe Anschnitt Wartungsanweisungen).

Vorbereiten von Maschine und Arbeitsbereich

WARNING

Tragen Sie bei der Vorbereitung Ihres Hochdruck-Rohrreinigers grundsätzlich Schutzbrille, Handschuhe und andere geeignete Schutzausrüstung, um sich vor Chemikalien und Bakterien auf der Ausrüstung zu schützen. Rutschfeste Schuhe mit Gummisohlen können das Ausrutschen auf nassen Flächen, vermeiden.

Motoren produzieren Kohlenmonoxid, ein farb- und geruchloses giftiges Gas. Einatmen von Kohlenmonoxid kann zu Übelkeit, Ohnmacht oder Tod führen. Den Motor nicht in geschlossenen Räumen starten und betreiben, auch nicht bei geöffneten Türen und Fenstern. Nur im Freien betreiben.

Beachten Sie bei der Vorbereitung von Hochdruck-Rohrreiniger und Arbeitsbereich diese Verfahren, um das Risiko von Verletzungen durch unter Druck stehendes Wasser, Chemikalienverätzungen, Infektionen, Kohlenmonoxid und andere Ursachen zu reduzieren und Schäden am Hochdruck-Rohrreiniger zu verhindern.

1 Prüfen Sie den Arbeitsbereich auf:

• Ausreichende Beleuchtung.
- Entflammbare Flüssigkeiten, Dämpfe oder Stäube, die sich entzünden könnten. Sind solche Gefahrenquellen vorhanden, arbeiten Sie in diesen Bereichen erst, wenn diese erkannt und beseitigt wurden. Der Hochdruck-Rohreiniger ist nicht explosionsgeschützt und kann Funkenbildung verursachen.
- Freien, ebenen, stabilen und trockenen Arbeitsplatz für das Gerät und den Bediener. Entfernen Sie ggf. das Wasser aus dem Arbeitsbereich. Holz oder andere Abdeckungen müssen eventuell entfernt werden.
- Hochdruck-Rohrreiniger in einem gut belüfteten Bereich im Freien. Den Hochdruck-Rohrreiniger nicht in einem Raum betreiben, auch nicht bei geöffneten Türen und Fenstern. Der Hochdruck-Rohrreiniger kann in einer gewissen Entfernung zum Einsatzort aufgestellt werden.
• Geeignete Wasserzufuhr.

- Ungehindertter Zugang zum Transportieren des Hochdruck-Rohreinigers zum Aufstellort.

2 Die zu reinigende Rohrleitung inspizieren. Falls möglich, bestimmen Sie Zugangspunkt(e), Größe(n) und Länge(n) des Abflusses, Entfernung zu Tanks oder Hauptleitungen, Art der Blockade, das Vorhandensein von Rohrreinigungskemikalien oder anderen Chemikalien usw. Falls Chemikalien im Abfluss vorhanden sind, müssen die besonderen Sicherheitsmaßnahmen bei der Arbeit in chemikalienbelasteten Umgebungen bekannt sein. Fragen Sie beim Hersteller der Chemikalien nach den jeweiligen Produktinformationen.

Entfernen Sie bei Bedarf Armaturen (WC usw.), um den Zugang zum Abfluss zur Rohrleitung zu ermöglichen. Den Schlauch nicht durch eine Armatur schieben. Dadurch könnten Schlauch und Armatur beschädigt werden.

3 Bestimmen Sie die für den Einsatzbereich geeigneten Geräte. Informationen über diese Hochdruck-Rohrreiniger siehe Abschnitt Technische Daten. Rohrleitungsreiniger und Hochdruck-Rohrreiniger für andere Anwendungen sind im RIDGID Katalog, online auf www.RIDGID.com oder auf www.RIDGID.eu zu finden.

4 Stellen Sie sicher, dass alle Geräte ordnungsgemäß kontrolliert wurden.

5 Besichtigen Sie den Arbeitsbereich und überprüfen Sie, ob Barrieren aufgestellt werden müssen, die unbefugte Personen fernhalten. Unbefugte können den Bediener ablenken. Bei Arbeiten in Verkehrsnähe sind Warnkegel oder andere Signale aufzustellen, die die Verkehrsteilnehmer warnen.

6 Bringen Sie bei Bedarf Schutzabdeckungen im Arbeitsbereich an. Bei der Rohrreinigung kann Schmutz anfallen.

7 Bringen Sie den Hochdruck-Rohrreiniger über den freien Weg zum gut belüfteten Arbeitsbereich im Freien. Wenn die Maschine gehoben werden muss, wenden Sie geeignete Hebetechniken an. Vorsicht beim Bewegen der Maschine über Treppen, mögliche Rutschgefahr berücksichtigen. Geeignetes Schuhwerk tragen, um Ausrutschen zu vermeiden.

Wasserversorgung

Vergewissern Sie sich, dass die Wasserzufuhr zum Hochdruck-Rohrreiniger ausreicht. Führen Sie einen Schlauch vom Wasseranschluss zum Hochdruck-Rohrreiniger. Benutzen Sie einen möglichst kurzen Schlauch mit möglichst großem Durchmesser. Ein Schlauch mit 3/4" / 19 mm Innendurchmesser ist die empfohlene Mindestgröße. Ein geeignetes Rückschlagventil sollte verwendet werden, um die örtlichen Vorschriften zu erfüllen. Drehen Sie das Wasser am Wasseranschluss auf und messen Sie die Zeit, die zum Füllen eines 5 gal./18,9-L iter-Eimers erforderlich ist. Die maximalen Füllzeiten für die einzelnen Hochdruck-Rohrreiniger sehen Sie in der folgenden Tabelle.

Hochdruck-Rohrreiniger	Nennwert GPM / Liter	Maximale Füllzeit eines Eimers mit 5 gal. / 18,9 l
KJ-2200 2.4 / 9 125 Sekunden
KJ-3100 5.5 / 20 55 Sekunden

Unzureichender Wasserfluss verhindert, dass der Hochdruck-Rohrreiniger den Nenndruck erreicht und könnte zur Beschädigung der Pumpe führen. Überprüfen Sie das Wasser im Eimer auf Schmutz und Fremdkörper. Schmutz und Fremdkörper in der Wasserzufuhr können zu übermäßigem Pumpenverschleiß führen, die Filterdüsen des Hochdruck-Rohrreinigers verstopfen und die Leistung mindern. Kein Wasser aus Teichen, Seen oder anderen Quellen, die verschmutzt sein könnten, verwenden.

Bei unzureichendem Wasserfluss könnte eine mögliche Lösung darin bestehen, Armaturen zu verwenden, mit denen sich mehrere Zufuhrschläuche an den Hochdruck-Rohrreiniger anschließen lassen oder einen Tank zu verwenden.

Wenn ein Tank verwendet wird, ein T-Stück mit Kugelhähnen mit großer Bohrung an den Wasserzulauf des Hochdruck-Rohrreinigers anschließen, wie in Abbildung 9 gezeigt. Schließen Sie einen ^3/4 / 19 mm Schlauch mit maximal 6 ft / 1,8 m Länge an den Auslass des T-Stücks an und verbinden Sie die Wasserversorgung mit dem Zulauf des T-Stücks. Das Schlauchende entweder in den Tank legen oder mit dem Tankanschluss verbinden. Die Gesamtlänge des Tankschlauchs sollte maximal 5" / 12,7 cm über dem Wasserzulauf des Hochdruck-Rohrreinigers liegen, anderenfalls saugt der Hochdruck-Rohrreiniger kein Wasser aus dem Tank an.

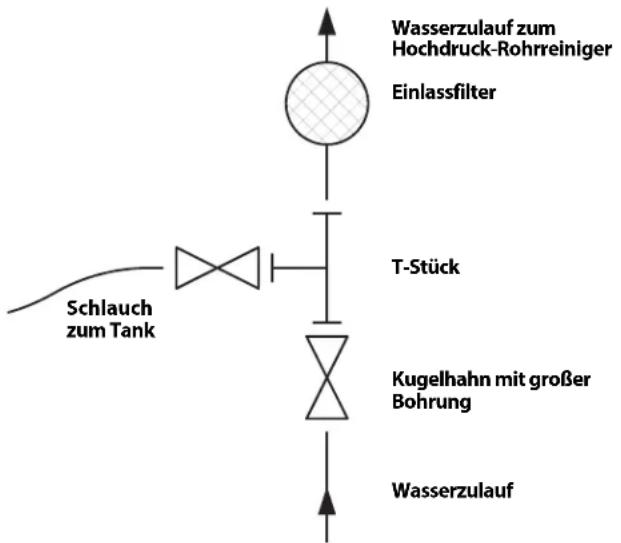

Abbildung 9 – Wasserzufuhranschlüsse bei Benutzung eines Tanks

Füllen Sie den Tank, bevor Sie den Hochdruck-Rohrreiniger starten. Schließen Sie beim Starten des Hochdruck-Rohrreinigers den Tankhahn. Sobald der Hochdruck-Rohrreiniger gestartet ist, öffnen Sie den Tankhahn. Überwachen Sie den Wasserstand im Tank und unterbrechen Sie bei Bedarf die Arbeit, damit der Tank wieder gefüllt werden kann. Verhindern Sie, dass der Wasserstand unter das Schlauchende fällt.

Für eine bessere Reinigungswirkung kann heißes Wasser verwendet werden. Das Wasser sollte nicht heißer als 140°F / 60°C sein, da sonst der Überlastungsschutz der Pumpe auslösen könnte. Benutzten Sie bei Verwendung von heißem Wasser eine geeignete persönliche Schutzausrüstung, um das Verbrühungsrisiko zu verringern.

Verhindern Sie bei Einsatz bei kalter Witterung, dass Wasser in der Pumpe gefriert. Dadurch kann die Pumpe beschädigt werden.

Achten Sie darauf, dass der Zulaufhahn am Hochdruck-Rohrreiniger geschlossen ist und schließen Sie den Zufuhrschlauch an den Hochdruck-Rohrreiniger an.

Vorbereitung der Rohrleitung

Verwenden Sie bei der Arbeit durch Kanalschächte, Gitterroste oder andere große Zugänge eine Führung für den Hochdruck-Rohrreinigerschlauch von der Rohrleitungsöffnung zum Einsatzpunkt. So wird verhindert, dass der Hochdruck-Rohrreinigerschlauch im Zugang ausschlägt und der Schlauch wird vor Schäden geschützt.

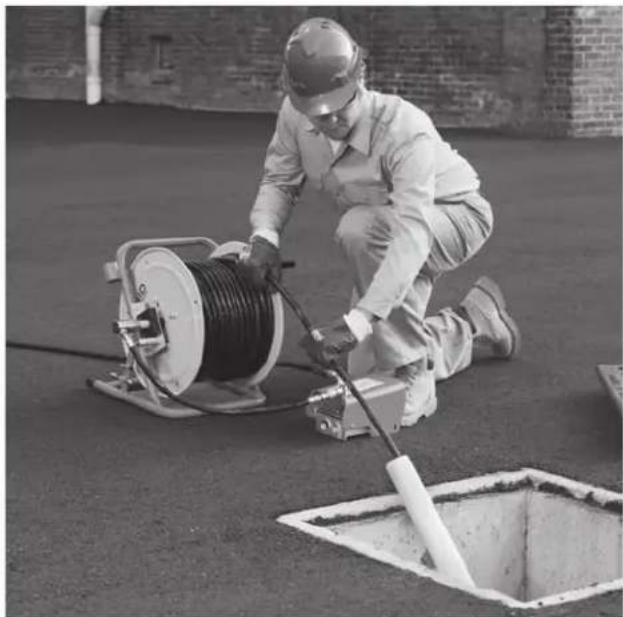

Abbildung 10 – Verlängern der Rohrleitungsoffnung zum Betriebspunkt

Vorbereitung des Schlauchs

Vorsicht beim Verlegen von Hochdruck-Rohrreinigerschläuchen. Wenn Schläuche über raue Oberflächen, scharfe Kanten, querende Schläuche usw. verlegt werden, kann der Schlauchmantel beschädigt werden, besonders wenn der Hochdruck-Rohrreiniger im Impulsmodus eingesetzt wird. Wenn der Hochdruck-Rohrreinigerschlauch auf der Trommel bleibt, hilft dies, Schlauchschäden zu minimieren.

1 Wählen Sie eine Hochdruck-Rohrreinigerschlauchgröße, die für die zu reinigende Rohrleitung geeignet ist. Es wird bei der Reinigung von Rohrleitungen generell nicht empfohlen, zwei Hochdruck-Rohrreinigerschläuche mit einander zu verbinden. Die Verbindung zweier Schläuche ist weniger flexibel und kann den Durchgang durch Armaturen verhindern Siehe Auswahltabelle für Hochdruck-Rohrreinigerschläuche.
2 Trennen Sie bei Bedarf die Schlauchtrommel von der Motor oder Pumpenbaugruppe. Positionieren Sie die Schlauchtrommel maximal 3 ft / 90 cm von

der Öffnung der Rohrleitung entfernt. Verhindern Sie, dass sich zu viel Schlauch außerhalb der Rohrleitung befindet, um Schäden am Schlauch zu verhindern. Wenn die Schlauchtrommel nicht in einem Abstand von maximal 3 ft / 90 cm zur Öffnung der Rohrleitung platziert werden kann, verlängern Sie die Öffnung der Rohrleitung mit Rohren und Armaturen ähnlicher Größe in Richtung der Schlauchtrommel.

3 Führen Sie einen Schlauch vom Hochdruck-Rohrreiniger zum Anschluss IN des Fußventils. Verwenden Sie zum Abdichten der Verbindung PTFE-Band. Positionieren Sie das Fußventil so, dass es zugänglich ist. Sie müssen in der Lage sein, den Hochdruck-Rohrreinigerschlauch und das Fußventil zu kontrollieren.
4 Verbinden Sie den Schlauch von der Trommel mit dem Anschluss OUT des Fußventils.

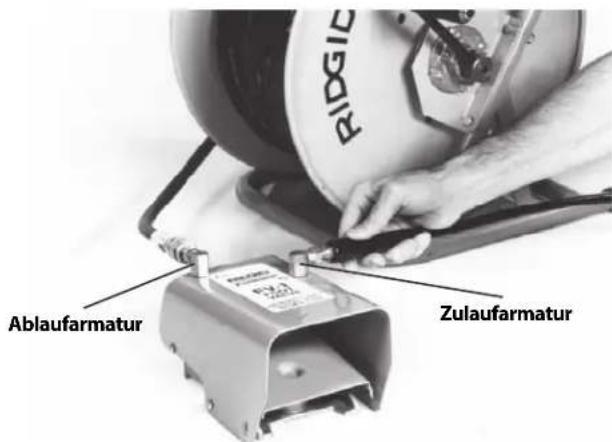

Ablaufarmatur Zulaufarmatur

Abbildung 11 – Fußventilanschluss

5 Markieren Sie den Hochdruck-Rohrreinigerschlauch nahe am Ende, um anzuzeigen, wann die Düse beim Zurückziehen in die Nähe der Rohrleitungsöffnung gelangt. So soll vermieden werden, dass die Düse aus der Rohrleitung kommt und ausschlägt. Der Abstand hängt von der Konfiguration der Rohrleitung ab, sollte aber mindestens 4'/1,2 m betragen.
6 Entfernen Sie die Düse vom Ende des Hochdruck-Rohrreinigerschlauchs und platzieren Sie das Ende des Hochdruck-Rohrreinigerschlauchs in der Rohrleitung. Öffnen Sie das Zulaufventil, um Luft und Fremdkörper aus dem Hochdruck-Rohrreiniger und den Schläuchen zu entfernen. Lassen Sie das Wasser mindestens 2 Minuten laufen.
7 Schließen Sie das Zulaufventil.
8 Wählen Sie eine Düse. Verwenden Sie Düsen, die speziell für den verwendeten Hochdruck-Rohrreiniger

dimensioniert sind. Die Verwendung falscher Düsen kann zu mangelhafter Leistung (niedrigem Betriebsdruck oder geringem Fluss) führen oder den Hochdruck-Rohrreiniger durch übermäßig hohen Druck beschädigen. Achten Sie darauf, dass die Düsenöffnungen frei und offen sind. Siehe Auswahltabelle für Hochdruck-Rohrreinigerdüsen.

Bei Verwendung der RR3000 Düse für Rohrleitungen, die größer als 6" / 152 mm und bis zu 9" / 229 mm sind, muss die Verlängerung verwendet werden. Für Rohrleitungen bis 6" / 152 mm ist keine Verlängerung erforderlich. Ziehen Sie bei Bedarf die Verlängerung fest von Hand am RR3000 an – nicht zu fest. Wird die RR3000 Düse in einer Leitung zwischen 6" und 9" / 152 mm und bis 229 mm ohne Verlängerung oder in Leitungen von mehr als 9" / 229 mm verwendet, kann die Düse in der Rohrleitung die Richtung wechseln, beim Benutzer austreten und schwere Verletzungen verursachen (Abbildung 12).

9 Die Düse von Hand fest am Schlauchende anziehen – nicht zu fest. Durch zu festes Anziehen der Düse kann die Düse beschädigt werden und die Leistung kann beeinträchtigt werden.
10 Führen Sie den Schlauch mit montierter Düse in die Rohrleitung ein und öffnen Sie das Zulaufventil. Vergewissern Sie sich, dass das Wasser ungehindert durch die Düse strömt und schließen Sie das Zulaufventil.

RiD.GiD Verlängerung

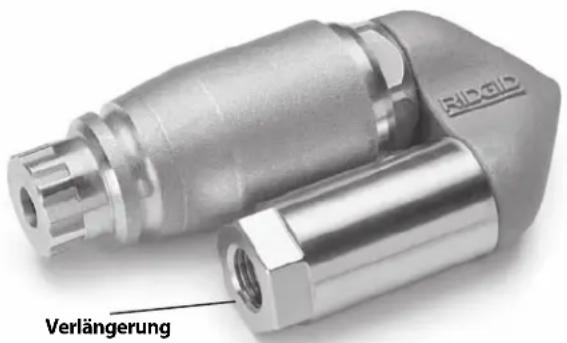

Abbildung 12 – RR3000 Düse mit Verlängerung

Hochdruck-Rohrreinigerschlauch AUSWAHLTABELLE

Anwendungsbereiche		Rohrgröße inch / mm	Düsengröße inch / mm	Schlauchgröße (ID) inch / mm	Schlauchgröße (OD) inch / mm
KJ-2200	Waschbecken, Urinale und enge Leitungen.	1^1/_4 - 2/32 - 50	^1/_8/3,2 NPT	^1/_8/3,2	^3/_16/4,8
	Spülbecken, Handwaschbecken, Kamine, Siphons und Entlüftungsöffnungen.	2 - 3 / 50 - 76	^1/_8/3,2 NPT	^3/_16/4,8	^1/_4/6,4
	Dusch- und Bodenabläufe, Seitenleitungen und und Fettabscheider.	3 - 4 / 76 - 101	^1/_4/6,4 NPT	^1/_4/6,4	^1/_2/13
	Seiten- und Hauptleitungen.	4 - 6 / 101 - 152	^1/_4/6,4 NPT	^1/_4/6,4	^1/_2/13
KJ-3100	Kamine, Siphons und Entlüftungen.	2 - 3 / 50 - 76	^1/_8/3,2 NPT	^3/_16/4,8	^1/_4/6,4
	Bodenabläufe, Seitenleitungen und Fettabscheider.	3 - 4 / 76 - 101	^1/_4/6,4 NPT	^3/_8/9,5	^5/_8/16
	Seiten- und Hauptleitungen.	4 - 10 / 101 - 250	^1/_4/6,4 NPT	^3/_8/9,5	^5/_8/16

Hochdruck-Rohrreinigerdüse AUSWAHLTABELLE

KJ-2200	Gewindegröße, inch / mm	18 / 3,2 NPT	14 / 6,4 NPT
	Schlauchgröße (Innendurchmesser), inch / mm	18 & 316 / 3,2 & 4,8	14 / 6,4
	Schlauchgröße (Außendurchmesser), inch / mm	316 & 14 / 4,8 & 6,4	12 / 13
	Zum Druckstrahlen auf größere Distanz mit drei nach hinten gerichteten Düsen für maximalen Vortrieb versehen. Diese Düse kann für die meisten Anwendungen verwendet werden.	H-61 H-71
	Arbeitet mit drei nach hinten gerichteten Düsen und einer nach vorne gerichteten Düse, um massive Fett- oder Schlammblockaden zu durchdringen. Der nach vorne gerichtete Strahl sprengt ein kleines Loch in die Blockade, durch das die Düse passt. Dies ist auch beim Entfernen von Eisblockaden sehr effektiv.	H-62 H-72
	Die Fallstrangdüse hilft, schwierige Krümmungen zu überwinden. Diese Düse hat drei nach hinten gerichtete Strahlen.	H-64
	Verwenden Sie die rotierende Düse, um Fett und ähnliche Blockaden aus Rohrleitungen zu entfernen.	H-65 H-75
KJ-3100	Gewindegröße, inch / mm	18 / 3,2 NPT	14 / 6,4 NPT
	Schlauchgröße (Innendurchmesser), inch / mm	316 / 4,8	38 / 9,5
	Schlauchgröße (Außendurchmesser), inch / mm	14 / 6,4	58 / 16
	Zum Druckstrahlen auf größere Distanz mit vier (4) nach hinten gerichteten Düsen für maximalen Vortrieb versehen. Diese Düse kann für die meisten Anwendungen verwendet werden.	H-101 H-111
	Arbeitet mit drei nach hinten gerichteten Düsen und einer nach vorne gerichteten Düse, um massive Fett- oder Schlammblockaden zu durchdringen. Der nach vorne gerichtete Strahl sprengt ein kleines Loch in die Blockade, durch das die Düse passt. Dies ist auch beim Entfernen von Eisblockaden sehr effektiv.	H-102 H-112
	Die Fallstrangdüse hilft, schwierige Krümmungen zu überwinden. Diese Düse hat vier (4) nach hinten gerichtete Strahlen.	H-104
	Verwenden Sie die rotierende Düse, um Fett und ähnliche Blockaden aus Rohrleitungen zu entfernen.	H-105 H-115
	Verwenden, um Wurzeln und andere Arten von Blockaden zu beseitigen.HINWEIS! Verwenden Sie die Verlängerung, um die RR3000 bei der Reinigung von Rohrleitungen mit 8'' / 200 mm Durchmesser zu stabilisieren.		RR3000

Betriebsanleitung

WARNING

Tragen Sie stets einen Augenschutz zum Schutz der Augen vor Schmutz und Fremdkörpern. Tragen Sie immer die für die Arbeitsumgebung geeignete persönliche Schutzausrüstung.

Betreiben Sie den Hochdruck-Rohrreiniger nicht, wenn das Schlauchende sich außerhalb der Rohrleitung befindet. Der Schlauch kann ausschlagen und Schlagverletzungen verursachen, der Strahl kann die Haut durchdringen und schwere Verletzungen verursachen.

Unter hohem Druck stehende Flüssigkeit kann die Haut durchdringen und schwere Verletzungen bis hin zur Abtrennung von Gliedmaßen verursachen. Sprühen Sie nicht direkt auf Personen oder Tiere.

Betreiben Sie Hochdruck-Rohrreiniger nicht über dem zulässigen Wert oder bei mehr als 140°F / 60°C (Zulaufwassertemperatur). Dies erhöht das Risiko von Verletzungen, einschließlich Verbrennungen und Schäden am Hochdruck-Rohrreiniger.

Eine Person muss den Reinigungsprozess und das Fußventil steuern. Benutzen Sie grundsätzlich das Fußventil. Wenn der Schlauch des Hochdruck-Rohrreinigers aus der Rohrleitung kommt, muss der Bediener in der Lage sein, den Wasserzufluss zu unterbrechen, um zu vermeiden, dass der Schlauch des Hochdruck-Rohrreinigers ausschlägt und Schlagverletzungen und Hautverletzungen durch hohen Druck verursacht.

Tragen Sie immer die geeignete persönliche Schutzausrüstung, wenn Sie mit Rohrreinigungsgeräten arbeiten. Die Rohrleitung kann Chemikalien, Bakterien und andere Substanzen enthalten, die toxisch oder infektiös sein oder Verätzungen und andere Probleme verursachen können. Zur persönlichen Schutzausrüstung gehören immer eine Schutzbrille und Schutzhandschuhe, bei Bedarf auch Latex- oder Gummihandschuhe, ein Gesichtsschutz, Spezialbrille, Schutzkleidung, Atemschutz und Sicherheitsschuhe.

Halten Sie sich an die Bedienungsanweisungen, um das Risiko der Verletzung durch schlagende Schläuche, unter hohem Druck stehende Flüssigkeiten, Kohlenmonoxid und andere Ursachen zu reduzieren.

1 Kontrollieren Sie, ob die Maschine und der Arbeitsbereich richtig vorbereitet wurden und der Arbeitsbereich frei von unbeteiligten Personen und anderen Hindernissen ist. Wenn der Hochdruck-Rohrreiniger entfernt vom Einsatzort aufgestellt ist, sollte sich eine andere Person am Hochdruck-Rohrreiniger aufhalten.
2 Führen Sie den Schlauch mit montierter Düse mindestens 1 m weit in die Rohrleitung ein, sodass das Ende des Schlauchs nicht aus der Rohrleitung austritt und ausschlägt, wenn die Maschine gestartet wird.
3 Vergewissern Sie sich, dass der Impulsbetätigungshebel gegen den Uhrzeigersinn in die Position "Pressure" gedreht ist (Abbildung 16).
4 Öffnen Sie das Zulaufventil. Starten Sie den Motor niemals ohne geöffnete Wasserversorgung. Dadurch kann die Pumpe beschädigt werden.
5 Treten Sie das Fußventil, um den Druck zu mindern und den Motor starten zu können. Vergewissern Sie sich, dass das Wasser ungehindert durch die Düse fließt. Starten Sie den Motor entsprechend den Anweisungen im Motorhandbuch. Lassen Sie den Motor warmlaufen.

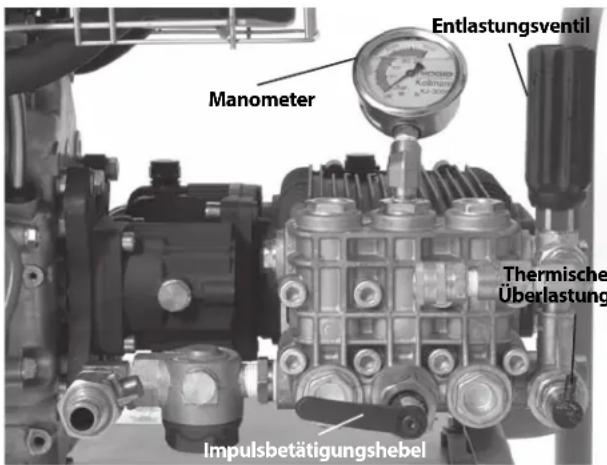

Manometer Entlastungsventil Thermische Überlastung Impulsbetätigungshebel

Abbildung 13 – Bedienelemente

6 Drehen Sie das Entlastungsventil, überwachen Sie die Druckanzeige, um den Druck nach Bedarf einzustellen (im Uhrzeigersinn, um den Druck zu erhöhen, gegen den Uhrzeigersinn, um den Druck zu verringern). Den Nenndruck der verwendeten Maschine nicht überschreiten. Das Entlastungsventil nicht gewaltsam bewegen oder Schraubenschlüssel oder andere Werkzeuge zum Drehen verwenden. Dadurch wird das Entlastungsventil beschädigt.

Hochdruck-Rohreiniger Nenndruck, PSI / bar

KJ-2200 2200 / 150

KJ-3100 3000 / 205

Wenn der Hochdruck-Rohrreiniger den Nenndruck nicht erzeugt oder unregelmäßig arbeitet:

• Vergewissern Sie sich, dass die Motordrossel korrekt eingestellt ist.
• Vergewissern Sie sich, dass das Zulaufventil vollständig geöffnet ist und dass andere Ventile im Zufuhrsystem vollständig geöffnet sind.
• Drehen Sie das Entlastungsventil im Uhrzeigersinn, um den Druck zu erhöhen. Keine Gewalt anwen-den.
• Der Impulsbetätigungshebel muss sich in der Stellung "Pressure" befinden.

- Bewegen Sie den Impulsbetätigungshebel mehrere Male zwischen den Positionen "Pressure" und "Pulse" hin und her, während das Gerät läuft, um das System zu entlüften.

- Überprüfen Sie das System auf Undichtigkeiten. Vorsicht bei der Inspektion, um Verletzungen zu vermeiden. Wenn Lecks gefunden werden, den Hochdruck-Rohrreiniger abschalten, bevor das Problem behoben wird.

- Schalten Sie den Hochdruck-Rohrreiniger ab. Überprüfen Sie den Einlassfilter/Filterwäscher und vergewissern Sie sich, dass er frei von Fremdkörpern ist.

- Vergewissern Sie sich, dass der Wasserfluss zum Hochdruck-Rohreiniger ausreicht.

- Schalten Sie den Hochdruck-Rohrreiniger ab und schließen Sie das Zulaufventil Düse entfernen und Öffnungen mit Düsenreinigungswerkzeug säubern.

- Den Hochdruck-Rohrreiniger ohne Düse am Schlauch laufen lassen, um Luft oder Fremdkörper aus dem System zu beseitigen. Den Hochdruck-Rohrreiniger abschalten, bevor Düsen entfernt oder angebracht werden.

7 Nehmen Sie eine ordnungsgemäße Arbeitsposition ein.

• Vergewissern, dass sich das Fußventil bedienen lässt. Das Fußventil noch nicht betätigen.
• Auf Gleichgewicht achten und nicht zu weit in eine Richtung beugen.

- Sie müssen jederzeit in der Lage sein, eine Hand am Hochdruck-Rohrreinigerschlauch zu haben, um den Schlauch zu führen und zu halten.

- Sie müssen die Trommel erreichen können, um den Schlauch auf- oder abzuwickeln.

Diese Betriebsposition hilft, die Kontrolle des Hochdruck-Rohrreinigerschlauchs aufrecht zu erhalten.

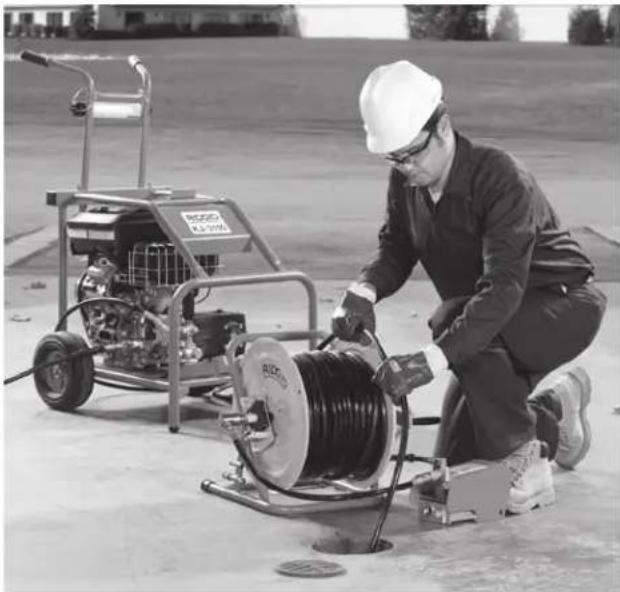

Abbildung 14 – Richtige Betriebsposition

Reinigen der Rohrleitung

Beim Reinigen einer Rohrleitung wird der Schlauch normalerweise über die gesamte zu reinigende Distanz in die Rohrleitung geschoben und dann langsam zurückgezogen. So kann das Wasser unter hohem Druck auf die Wände der Rohrleitung gerichtet werden, um Ablagerungen zu beseitigen.

Lösen Sie den Verriegelungsstift an der Schlauchtrommel. Schieben Sie mindestens 1 m Schlauch in die Rohrleitung, lassen Sie eine Hand am Schlauch, um dessen Bewegung zu kontrollieren, treten Sie das Fußventil. Die nach hinten gerichteten Strahldüsen an der Düse helfen den Schlauch in die Rohrleitung zu ziehen. Schieben Sie den Schlauch so weit hinein, wie dies für die Reinigung erforderlich ist. Wenn der Schlauch sich nicht mehr bewegen lässt, ist er auf irgendein Hindernis gestoßen.

Wenn die Düse ein Hindernis, beispielsweise einen Richtungswechsel (Siphon, Krümmung usw.) oder eine Blokkade nicht überwinden kann.

• Schieben Sie den Schlauch mit kräftigen Bewegungen.

• Drehen Sie den Schlauch eine viertel bis eine halbe Umdrehung, um den Schlauch dem Richtungswechsel anzupassen (wenn der Schlauch gedreht wurde, drehen Sie ihn, sobald das Hindernis überwunden ist, zurück, um Knicke zu vermeiden) siehe Abbildung 15.

• Verwenden Sie den Impulsmodus. (siehe nächster Abschnitt).

• Verwenden Sie einen Siphonschlauch oder einen Schlauch mit kleinerem Durchmesser.

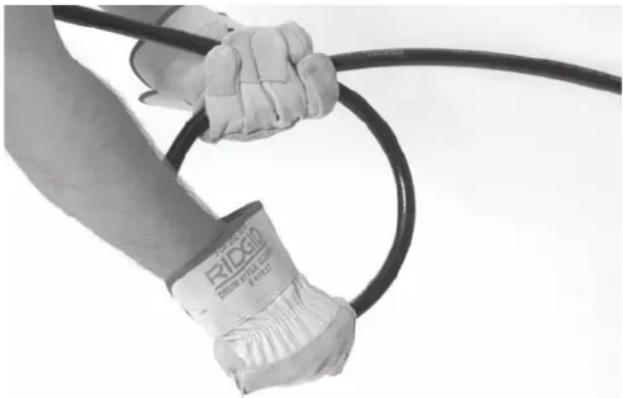

Abbildung 15 – Drehen des Schlauchs

Wenn eine Blockade überwunden ist, nehmen Sie sich die Zeit, diesen Teil der Rohrleitung zu reinigen, bevor Sie den Schlauch weiter bewegen. Schieben Sie mehrere Meter durch den Bereich mit dem Hindernis vorbei und ziehen Sie die Düse langsam zurück durch den Bereich mit dem Hindernis. Tun Sie dies mehrere Male und bewegen Sie den Schlauch dann weiter in die Rohrleitung.

Beobachten Sie den Wasserstand in der Rohrleitung. Wenn der Wasserstand zu hoch ist, müssen Sie eventuell den Hochdruck-Rohrreiniger abstellen und das Wasser ablaufen lassen, bevor Sie fortfahren. Reinigung bei mit Wasser gefüllter Leitung ist weniger effektiv als wenn die Leitung leer ist. Lassen Sie den Hochdruck-Rohrreiniger nicht längere Zeit mit abgeschaltetem Fußventil laufen. Wenn das Fußventil abgeschaltet ist, zirkuliert Wasser in der Pumpe, wodurch sich das Wasser erwärmt. Dadurch kann der Überhitzungsschutz der Pumpe ausgelöst werden.

Sobald die Düse weit genug in die Rohrleitung geschoben ist, ziehen Sie die Düse langsam (1 ft / 30 cm pro Minute bei stark verschmutzter Rohrleitung) durch die Rohrleitung zurück. Kontrollieren Sie mit einer Hand den Schlauch und wickeln Sie mit der anderen den Schlauch auf die Trommel. Achten Sie darauf, während sich die Düse der Rohrleitungsöffnung nähert, dass die Düse nicht aus der Rohrleitung kommt, während das Wasser läuft. Dadurch könnte der Schlauch ausschlagen und Schlagverletzungen und Verletzungen durch unter hohem Druck stehende Flüssigkeit verursachen. Kontrollieren Sie ständig den Schlauch. Achten Sie auf die Markierung am Schlauch in der Nähe der Düse. Lassen Sie das Fußventil los, um den Wasserfluss zu unterbrechen.

Stellen Sie den Motor entsprechend den Anweisungen im Motorhandbuch ab und treten Sie das Fußventil, um den Systemdruck abzubauen. Lassen Sie das System niemals unter Druck. Wechseln Sie bei Bedarf die Düse und fahren Sie mit der Reinigung nach dem oben beschriebenen Verfahren fort. Für eine vollständige Reinigung werden mehrere Durchgänge bei einer Leitung empfohlen.

Wenn die Arbeit abgeschlossen ist, entfernen Sie bei abgestelltem Hochdruck-Rohreiniger die Düse und öffnen Sie das Zulaufventil, um Pumpe und Schlauch zu spülen. Wenn der Hochdruck-Rohreiniger bei kalter Witterung eingesetzt wird, lassen Sie sofort das Wasser aus dem System ablaufen, um Schäden durch Frost zu vermeiden. Informationen über Frostschutz siehe Lagerung der Maschine.

Verwendung des Impulsmodus

Wenn das Manipulieren des Schlauchs nicht ausreicht, um einen Richtungswechsel oder ein Hindernis zu überwinden, sollte der Impulsmodus verwendet werden. Der Impulsmodus bewirkt starke Schwankungen des Wasserdrucks, die zum Vibrieren des Schlauchs führen, sodass dieser sich leichter vorwärts bewegen lässt.

1 Drehen Sie den Impulsbetätigungshebel im Uhrzeigersinn in die Stellung "Pulse". Im Impulsmodus zeigt das Manometer nicht den maximalen Druck an. Dies ist normal.

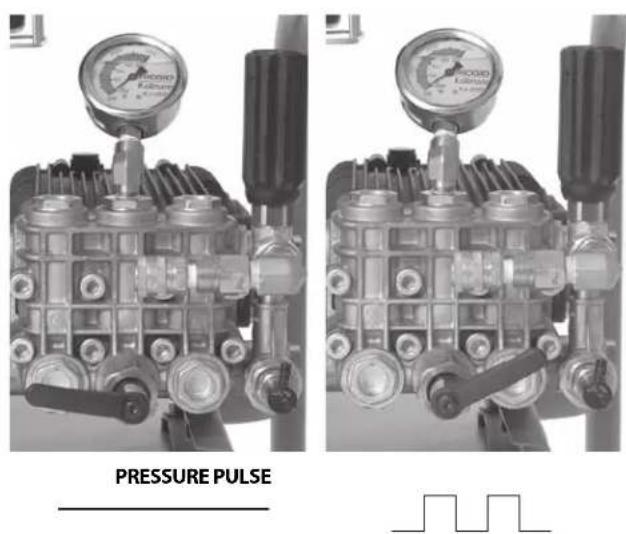

PRESSURE PULSE

Abbildung 16 – Position des Impulsbetätigungshebels

2 Bewegen Sie bei Bedarf den Schlauch durch kräftiges Schieben und Drehen vorwärts, um die Düse durch das Hindernis zu bringen.

3 Sobald das Hindernis überwunden ist, drehen Sie den Impulsbetätigungshebel gegen den Uhrzeigersinn in die Stellung "Pressure". Lassen Sie den Hochdruck-Rohrreiniger nicht länger im Impulsmodus, als zum Überwinden eines Hindernisses erforderlich. Durch übermäßige Benutzung des Impulsmodus können Schläuche und System vorzeitig verschleiben.

Verwendung der Hochdruck- Rohrreinigermaschine als Hochdruckreiniger

Die RIDGID Hochdruck-Rohrreinigermaschinen können bei Verwendung mit einem Hochdruckreinigungspaket auch als Hochdruckreiniger eingesetzt werden. Die Verwendung als Hochdruckreiniger ähnelt der Benutzung als Hochdruck-Rohrreiniger, und die vorliegenden Anweisungen sollten in Kombination mit folgenden Punkten beachtet werden.

1 Einen geeigneten Arbeitsbereich suchen.
2 Stellen Sie sicher, dass alle Geräte ordnungsgemäß kontrolliert wurden.
3 Die Waschlanze an den Waschlanzenschlauch anschließen. Grundsätzlich Schläuche verwenden, die mindestens für den Nenndruck des Hochdruck-Rohr-reinigers zugelassen sind. Ein Gewindedichtungsmittel verwenden, um Undichtigkeit zu vermeiden.
4 Den Schlauch an den Auslass des Hochdruck-Rohr-reinigers anschließen. Vergewissern, dass die Enden

des Schlauchs fest angeschlossen sind, um zu ver- meiden, dass sie sich unter Druck lösen.

5 Eine geeignete Wasserzufuhr, wie oben erläutert, mit dem Hochdruck-Rohrreiniger verbinden.
6 Das Zulaufventil öffnen und den Auslöser der Waschlanze betätigen, damit Wasser fließt und das System entlüftet wird. Starten Sie den Motor niemals ohne geöffnete Wasserversorgung. Dadurch kann die Pumpe beschädigt werden.
7 Vergewissern Sie sich, dass der Impulsbetätigungshebel gegen den Uhrzeigersinn in die Stellung "Pressure" gedreht ist.
8 Waschlanzendüseneinstellung – Durch Drehen der Düse kann das Waschmuster von einem feinen Strahl zu einem breit gefächerten Strahl eingestellt werden. Indem man die Düse nach vorne (niedriger Druck) und nach hinten (hoher Druck) zieht, kann der Druck eingestellt werden. Vergewissern Sie sich, dass die Düse bei Betriebsbeginn in die Position für hohen Druck zurückgezogen ist.

Niedriger Druck Hoher Druck Muster Einstellung Sperre

Abbildung 17 – Einstellungen der Waschlanze-Düse

9 Waschlanzensperre – die Waschlanze ist mit einer Sperre hinten am Auslöser versehen. Schieben Sie die Sperre nach unten, um die Betätigung des Auslösers zu verhindern, wenn die Waschlanze nicht benutzt wird.
10 Richten Sie die Lanze in eine sichere Richtung, be- tätigen Sie den Auslöser der Waschlanze, um den Druck abzubauen, damit der Motor gestartet wer- den kann. Starten Sie den Motor entsprechend den Anweisungen im Motorhandbuch. Lassen Sie den Motor warmlaufen. Lassen Sie den Auslöser los, sobald der Motor startet.
11 Richten Sie die Lanze in eine sichere Richtung, be- tätigen Sie den Auslöser der Waschlanze. Drehen Sie das Entlastungsventil, beobachten Sie dabei das Manometer, um den Druck nach Bedarf einzustellen. Überschreiten Sie den Drucknennwert der Maschine nicht. Lassen Sie den Auslöser der Waschlanze los.

Hochdruckreinigerbetrieb

1 Halten Sie bei Benutzung als Hochdruckreiniger die Waschlanze mit beiden Händen, um sie besser unter Kontrolle zu haben. Richten Sie die Waschlanze niemals auf Personen. Unter hohem Druck stehendes Wasser kann die Haut durchdringen und schwere Verletzungen verursachen. Richten Sie die Waschlanze niemals auf elektrische Anlagen oder Kabel, um elektrische Schläge zu vermeiden.
2 Kontrollieren Sie den Wasserfluss mit dem Auslöser. Vorsicht bei Benutzung des Hochdruckreinigers. Wenn die Düse zu nahe an eine Oberfläche gehalten wird, kann diese beschädigt werden. Führen Sie an einem kleinen, unbedenklichen Bereich einen Test durch, um zu überprüfen, ob die Einstellungen korrekt sind.
3 Lassen Sie den Hochdruck-Rohrreiniger nicht längere Zeit mit unbetätigtem Auslöser laufen. Wenn der Auslöser nicht betätigt wird, zirkuliert Wasser in der Pumpe, wodurch sich das Wasser erwärmt. Dadurch kann der Überhitzungsschutz der Pumpe ausgelöst werden.
4 Sobald die Reinigung abgeschlossen ist, lassen Sie den Auslöser los und stellen Sie den Motor entsprechend den Anweisungen im Motorhandbuch ab. Betätigung Sie den Auslöser, um den Druck abzubauen. Lassen Sie das System niemals unter Druck.

Reinigungsmitteleinspritzung

1 Schließen Sie bei Bedarf die Reinigungsmitteleinspritzung an die Auslassöffnung an. Entfernen Sie den Auslassschlauch und schließen Sie die Reinigungsmitteleinspritzung so an, dass der Pfeil auf dem Gerät in die gleiche Richtung weist wie der Wasserfluss. Ein Gewindedichtungsmittel verwenden, um Undichtigkeit zu vermeiden. Schließen Sie den Auslassschlauch wieder an.
2 Schließen Sie den Siphonschlauch an die Reinigungsmitteleinspritzung an. Legen Sie das mit Sieb versehene Ende des Schlauchs in den Reinigungsmittelbehälter. Verwenden Sie nur Reinigungsmittel, die für die Verwendung mit Hochdruckreinigern geeignet sind. Befolgen Sie alle Anweisungen für die Verwendung des Reinigungsmittels. Sprühen Sie keine entzündlichen Flüssigkeiten oder giftigen Chemikalien. Andere Reinigungsmittel, Lösungsmittel, Reiniger usw. können den Hochdruck-Rohrreiniger beschädigen oder schwere Verletzungen verursachen.
3 Bei Benutzung des Hochdruckreinigers wird nur dann Reinigungsmittel abgegeben, wenn die Waschlanzendüse sich in der Position für niedrigen Druck befindet. Ziehen Sie die Düse nach vorne in die Position für niedrigen Druck, um Reinigungsmittel bereitzustellen.

4 Während des Betriebs kann die Menge des bereitgestellten Reinigungsmittels eingestellt werden, indem man die Hülse an der Reinigungsmitteleinspritzung dreht. Gegen den Uhrzeigersinn wird die Reinigungsmittelmenge erhöht, im Uhrzeigersinn verringert.
5 Wenn die Verwendung von Reinigungsmittel abgeschlossen ist, entfernen Sie das Sieb aus dem Reinigungsmittel, legen Sie es in einen Eimer mit sauberen Wasser und spülen Sie verbleibendes Reinigungsmittel aus dem System.

Wartungshinweise

WARNING

Vor Durchführung von Wartungsarbeiten muss der Motorschalter abgestellt werden und die Zündkabel sollten entfernt werden, um unbeabsichtigten Betrieb zu vermeiden. Betätigen Sie das Fußventil oder den Lanzenauslöser, um etwaigen Druck im System abzubauen.

Tragen Sie bei Wartungsarbeiten zum Schutz vor Chemikalien und Bakterien in der Rohrleitung immer Schutzbrille und Handschuhe.

Reinigung

Der Schlauch sollte bei Bedarf mit heißem Seifenwasser und/oder Desinfektionsmittel gereinigt werden. Verhindern Sie das Eindringen von Wasser in Motor oder Elektrik. Nicht mit Hochdruckreiniger reinigen. Wischen Sie das Gerät mit einem feuchten Tuch ab.

Motor

Warten Sie den Motor nach den Anweisungen im mitgelieferten Motorhandbuch.

Pumpenschmierung

Überprüfen Sie vor Benutzung den Pumpenölstand. Stellen Sie den Hochdruck-Rohrreiniger auf eine ebene Fläche. Wischen Sie Schmutz und Fremdkörper im Bereich des Peilstabs ab und ziehen Sie den Peilstab heraus – überprüfen Sie den Ölstand. Bei Bedarf SAE 30W unverseifbares Öl nachfüllen. Nicht überfüllen. Peilstab wieder einsetzen.

Öl in der Pumpe nach den ersten 50 Betriebsstunden und danach alle 500 Betriebsstunden wechseln. Entfernen Sie bei betriebswarmer Pumpe den Stopfen unten an der Pumpe und lassen Sie das Öl in einen geeigneten Behälter ablaufen. Den Stopfen wieder einsetzen. Etwa 32 oz / 0,9 kg SAE 30W unverseifbares Öl entsprechend dem Prüfverfahren einfüllen.

Getriebeschmierung

Vor der Benutzung den Getriebeölstand prüfen. Stellen Sie den Hochdruck-Rohreiniger auf eine eben Fläche. Wischen Sie Schmutz und Fremdkörper im Bereich des Peilstabs ab und ziehen Sie den Peilstab raus – überprüfen Sie den Ölstand. Füllen Sie bei Bedarf SAE 90W Getriebeschmiermittel nach. Nicht überfüllen. Peilstab wieder einsetzen.

Das Getriebeöl alle 500 Betriebsstunden wechseln. Entfernen Sie bei betriebswarmem Getriebe den Stopfen unten am Getriebe und lassen Sie das Öl in einen geeigneten Behälter ablaufen. Den Stopfen wieder einsetzen. Etwa 8 oz / 0,2 kg SAE 90W Getriebeöl entsprechend dem Prüfverfahren einfüllen.

Vorbereitung der Pumpe auf die Lagerung bei kalter Witterung

HINWEIS Wenn der Hochdruck-Rohreiniger bei Temperaturen nahe oder unter 32°F / 0°C gelagert wird, muss er entsprechend vorbereitet werden. Wenn Wasser in der Pumpe gefriert, kann dies zu Schäden führen.

Es gibt zwei Methoden zur Vorbereitung des Hochdruck-Rohrreinigers auf die Lagerung bei kalter Witterung. Die erste besteht darin, alle Ventile im System zu öffnen und verbliebenes Wasser mit Druckluft aus dem System zu entfernen. Auch aus den Schläuchen kann auf diese Weise das Wasser entfernt werden.

Bei der zweiten Methode wird RV-Frostschutzmittel (Frostschutzmittel ohne Ethylenglykol) verwendet. Verwenden Sie in der Pumpe des Hochdruck-Rohrreiniger kein Frostschutzmittel mit Ethylenglykol. Ethylenglykol darf in Kanalsystemen nicht benutzt werden.

1 Schließen Sie ein 3' / 90 cm langes Schlauchstück an das Zulaufventil an und öffnen Sie das Ventil.
2 Legen Sie das Ende des Schlauchs in den Behälter mit RV-Frostschutzmittel.
3 Entfernen Sie die Düse aus dem Schlauchende.
4 Starten Sie den Hochdruck-Rohrreiniger und lassen Sie ihn laufen, bis Frostschutz aus dem Schlauchende austritt.

Zubehör

⚠️ WARNING

Um Verletzungsgefahr zu vermeiden, sind nur die speziell für RIDGID Hochdruck-Rohrreiniger entwickelten und empfohlenen Zubehörteile, die nachstehend aufgeführt sind, zu verwenden. Die Verwendung anderer Zubehörteile, die für andere Geräte geeignet sind, kann bei Verwendung mit RIDGID Hochdruck-Rohrreinigermaschinen zu Gefährdungen führen.

KJ-2200 Hochdruck-Rohrreinigerdüse und -schläuche

Best.-Nr.Modell Beschreibung			Schlauchinnendurch-messerinch / mm	Schlauchau-ßendurch-messerinch / mm
64772 H-61 Rückstrahldüse		^1/_8 "/3,2 mm NPTPasst auf ^1/_4 "/6,4 mmSchlauch
64777 H-62 Reinigungsdüse
64782 H-64 Fallstrangdüse
82842 H-65 Rotationsdüse 2200
64787 H-71 Rückstrahldüse		^1/_4 "/6,4 mm NPTPasst auf ^1/_2 "/ 13 mmSchlauch
64792 H-72 Reinigungsdüse
82852 H-75 Rotationsdüse 2200
47592	H-1425	^1/_4 ′′ x 25′/ 6,4 mm x 7,6 m	^3/_16 / 4,8	^1/_4 / 6,4
47597	H-1435	^1/_4 ′′ x 35′/ 6,4 mm x 10,7 m	^3/_16 / 4,8	^1/_4 / 6,4
47602	H-1450	^1/_4 ′′ x 50′/6,4 mm x 15,2 m ^1/_4 ′′ x 6,4 mmSiphon-schlauch	^3/_16 / 4,8	^1/_4 / 6,4
49272	H-1475	^1/_4 ′′ x 75′/6,4 mm x 22,9 mOrange	^3/_16 / 4,8	^1/_4 / 6,4
49277	H-1400	^1/_4 ′′ x 100′/6,4 mm x 30,5 m	^3/_16 / 4,8	^1/_4 / 6,4
64732	H-1415	^1/_4 ′′ x 150′/6,4 mm x 45,7 m	^3/_16 / 4,8	^1/_4 / 6,4
50002	HL-1	Flexible Führung, ^1/_4 ′′ / 6,4 mm	^1/_8 / 3,2	^3/_16 / 4,8
50007	HL-2	Flexible Führung, ^1/_2 ′′ / 13 mm	^1/_8 / 3,2	^3/_16 / 4,8
47607	H-1250	^1/_2 ′′ x 50′/13 mm x 15,2 m	^1/_4 / 6,4	^1/_2 / 13
47612	H-1275	^1/_2 ′′ x 75′/13 mm x 22,9 m	^1/_4 / 6,4	^1/_2 / 13
47617	H-1200	^1/_2 ′′ x 100′/13 mm x 30,5 m	^1/_4 / 6,4	^1/_2 / 13
51587	H-1211	^1/_2 ′′ x 110′/13 mm x 33,5 m ^1/_2 ′′ x 13 mmStrahl-schlauch	^1/_4 / 6,4	^1/_2 / 13
49487	H-1215	^1/_2 ′′ x 150′/13 mm x 45,7 mSchwarz	^1/_4 / 6,4	^1/_2 / 13
51597	H-1220	^1/_2 ′′ x 200′/13 mm x 61 m	^1/_4 / 6,4	^1/_2 / 13

KJ-2200 Hochdruck-Rohrreinigerzubehör

Best.-Nr.	Modell	Beschreibung
62882	H-5	Mini-Schlauchtrommel (ohne Schlauch)
64737	H-30	H-30 Fahrgestell mit Schlauchtrommel
62877	H-30 WH	H-30 Fahrgestell mit Schlauchtrommel und 110' / 33,5 m x 12 " / 13 mm Strahlschlauch
64077	HP-22	Druckwaschpaket, KJ-2200
64767	HW-22	Waschlanze, KJ-2200
51572	H-1235 W	Waschlanzenschlauch 12 " / 13 mm x 35' / 10,7 m
48157	FV-1	Fußschalter
66732	HF-4	Schlauch mit Schnellkupplung
48367	H-25	Überwinterungs-Satz
47542	H-21	Düsenreinigungswerkzeug
67187	H-32	Jet Vac

KJ-3100 Hochdruck-Rohrreinigerdüsen und -schläuche

Best.-Nr.Modell Beschreibung			Schlauchinnendurch-messerinch / mm	Schlauchau-ßendurch-messerinch / mm
38698 H	-101 Rückstrahldüse	^1/_8" / 3,2 mm NPTPasst auf ^1/_4" / 6,4 mm Schlauch
38713 H	-102 Reinigungsdüse
38703 H	-104 Fallstrangdüse
38723 H	-105	^1/_8" / 3,2 mm NPT Rotationsdüse
38693 H	-111 Rückstrahldüse	^1/_4" / 6,4 mm NPTPasst auf ^3/_8" / 9,5 mm Schlauch
38708 H	-112 Reinigungsdüse
38718 H	-115S	^1/_4" / 6,4 mm NPT Rotationsdüse
16713 RR3000 Root-Ranger-Düse
47592 H	-1425	^1/_4" / 6,4 mm x 25' / 7,6 m Siphonschlauch ^1/_4" / 6,4 mm x ^1/_4" / 6,4 mm	^3/_16 / 4,8	^1/_4 / 6,4
47597 H	-1435	35' / 10,7 m Siphonschlauch ^1/_4" / 6,4 mm xOrange	^3/_16 / 4,8	^1/_4 / 6,4
47602 H	-1450	50' / 15,2 m Siphonschlauch ^1/_4" / 6,4 mm x 75' / 22,9 m	^3/_16 / 4,8	^1/_4 / 6,4
49272 H	-1475	Siphonschlauch ^1/_4" / 6,4 mm x 100' / 30,5 m	^3/_16 / 4,8	^1/_4 / 6,4
49277 H	-1400	Siphonschlauch ^1/_4" / 6,4 mm x 150' / 45,7 m	^3/_16 / 4,8	^1/_4 / 6,4
64732 H	-1415	Siphonschlauch ^1/_4" / 6,4 mm x 150' / 45,7 m	^3/_16 / 4,8	^1/_4 / 6,4
64827 H	-3835	^3/_8" / 9,5 mm ID x 35' / 10,7 m Waschschlauch	^3/_8 / 9,5	^5/_8" / 16
64832 H	-3850	^3/_8" / 9,5 mm ID x 50' / 15,2 m Strahl-/Waschschlauch	^3/_8 / 9,5	^5/_8" / 16
64837 H	-3810	^3/_8" / 9,5 mm ID x ^3/_8" / 9,5 mm 100' / 30,5 m Strahl-Strahlschlauch schlauch	^3/_8 / 9,5	^5/_8" / 16
64842 H	-3815	^3/_8" / 9,5 mm ID x 150' / 45,7 m Schwarz Strahlschlauch	^3/_8 / 9,5	^5/_8" / 16
64847 H	-3820	^3/_8" / 9,5 mm ID x 200' / 61 m Strahlschlauch	^3/_8 / 9,5	^5/_8" / 16
64852 H	-3825	^3/_8" / 9,5 mm ID x 250' / 76,2 m Strahlschlauch	^3/_8 / 9,5	^5/_8" / 16
64857 H	-3830	^3/_8" / 9,5 mm ID x 300' / 91,4 m Strahlschlauch	^3/_8 / 9,5	^5/_8" / 16

KJ-3100 Hochdruck-Rohrreinigerzubehör

Best.-Nr.Modell Beschreibung
62882 H-5 Mini-Schlauchtrommel
64862 H-38 Schlauchtrommel (Passt auf KJ-3100)
64902	H-38 WH	Schlauchtrommel mit 200' / 61 m x^3/8 '' / 9,5 mm ID Schlauch (Passt an KJ-3100)
64797	HW-30	Waschlanze, KJ-3100
48367 H-25 Überwinterungs-Satz
48157	FV-1	Fußschalter
66732 HF-4		Schlauch mit Schnellkupplung (ca. 1 m für Trommel an Fußschalter)
47542 H-21 Düsenreinigungswerkzeug
67187 H-32 Jet Vac

Lagerung des Geräts

⚠️ WARNING Lagern Sie den Hochdruck-Rohrreiniger in einem gut belüfteten Bereich vor Regen und Schnee geschützt. Lagern Sie die Maschine in einem abgeschlossenen Bereich außer Reichweite von Kindern und Personen, die mit Hochdruck-Rohrreinigern nicht vertraut sind. Wenn diese Maschine in die Hände von nicht geschulten Benutzern gelangt, kann sie schwere Verletzungen verursachen. Informationen über die Lagerung bei kalter Witterung siehe Abschnitt Wartung. Spezielle Informationen über die Motorlagerung siehe Motorhandbuch.

Wartung und Reparatur

WARNING

Die Betriebssicherheit des Geräts kann durch unsachgemäße Wartung oder Reparatur beeinträchtigt werden.

In den "Wartungsanweisungen" sind die meisten der Wartungsanforderungen für dieses Gerät erläutert. Alle Probleme, die in diesem Abschnitt nicht erwähnt werden, sollten von einem qualifizierten RIDGID-Wartungstechniker behoben werden.

Das Gerät ist für die Wartung zu einem anerkannten RIDGID Kundendienst-Center zu bringen oder an den Hersteller einzuschicken.

Falls Sie Informationen zu einem RIDGID Kundendienst-Center in Ihrer Nähe benötigen oder Fragen zu Service oder Reparatur haben:

• Wenden Sie sich an Ihren örtlichen RIDGID Händler.
• Besuchen Sie www.RIDGID.com oder www.RIDGID.eu, um einen RIDGID Kontaktpunkt in Ihrer Nähe zu finden.
• Wenden Sie sich an die Abteilung Technischer Kundendienst von RIDGID unter [e-mail] oder in den USA und Kanada telefonisch unter [phone].

Entsorgung

Teile des Hochdruck-Rohrreinigers enthalten wertvolle Materialien und können recycelt werden. Hierfür gibt es auf Recycling spezialisierte Betriebe, die u. U. auch örtlich ansässig sind. Entsorgen Sie die Teile entsprechend den örtlich geltenden Bestimmungen. Weitere Informationen erhalten Sie bei der örtlichen Abfallwirtschaftsbehörde.

Für EG-Länder: Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht

mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Fehlersuche

PROBLEM URSACHE ABHILFE
Hochdruck-Rohrreiniger läuft, erzeugt aber wenig oder keinen Druck.	Unzureichende Wasserversorgung.	Vergewissern, dass der Wasserzufuhrhahn geöffnet ist.
		Vergewissern, dass das Wasserzulaufventil des Hochdruck-Rohrreinigers geöffnet ist.
		Vergewissern, dass der Wasserzufuhrschlauch frei und nicht geknickt oder zusammengefallen ist.
Der Hochdruck-Rohrreiniger erreicht beim Starten nicht den vollen Betriebsdruck.	Luft ist im System eingeschlossen. Die Düse vom	Strahlschlauch entfernen und den Hochdruck-Rohrreiniger laufen lassen, um Luft/Fremdkörper aus dem System zu entfernen.
	Hochdruck-Rohrreinigerstrahldüsen sind blokkiert	Düse entfernen und Strahldüsenöffnungen mit Düsenreinigungswerkzeug säubern.
Hochdruck-Rohrreinigerdruckanzeige schwankt zwischen 500 und vollem Betriebsdruck.	Hochdruck-Rohrreinigerstrahldüsen sind blokkiert.	Düse entfernen. Düsenöffnungen mit Düsenreinigungswerkzeug säubern: korrekte Drahtgröße wählen und alle Strahldüsenöffnungen komplett durchstoßen, um Fremdkörper zu entfernen.
	Fremdkörper oder Luft im System eingeschlossen.	Düse entfernen und Strahlschlauch in Rohrleitung einführen. Hochdruck-Rohrreiniger laufen lassen, um Luft oder Fremdkörper zu beseitigen.

Figur 5 - KJ-3100 Handtag

Dieses Instrument entspricht der EU-Richtlinie über elektromagnetische Kompatibilität 2004/108/EG unter Anwendung folgender Normen: EN 61326-1:2006, EN 61326-2-1:2006.

EG-conformiteit
