BRUGSANVISNING KJ2200 RIDGID

Højtryksrensemaskine

KJ-2200/KJ-3100-højtryksrensemaskiner

Læs denne brugervejledning grundigt igennem, inden værktøjet tages i brug. Det kan medføre elektrisk stød, brand og/eller alvorlige kvæstelser, hvis indholdet i denne håndbog ikke læses og følges.

KJ-2200/KJ-3100-højtryksrensemaskiner

Notér serienummeret nedenfor, og opbevar produktserienummeret, som du finder på navneskiltet.

Serienr.

Indhold

Registreringsformular til maskinserienummer 163

Sikkerhedssymboler 165

Generelle sikkerhedsoplysninger....165

Sikkerhed på arbejdsområdet....165

Elektrisk sikkerhed....165

Personlig sikkerhed 165

Værktøjets brug og vedligeholdelse 165

Service 166

Sikkerhedsadvarsler knyttet til højtryksrensemaskinen....166

Beskrivelse, specifikationer og standardudstyr 167

Beskrivelse 167

Standardudstyr....168

Eftersyn før brug 169

Forberedelse af maskine og arbejdsområde....171

Vandforsyning 172

Klargøring af afløbet 172

Slangeopsætning 173

SKEMA OVER SLANGEVALG TIL H∅JTRYKSRENSEMASKINE 174

SKEMA OVER DYSEVALG TIL H∅JTRYKSRENSEMASKINE....174

Betjeningsvejledning 175

Højtryksrensning af afløbet 176

Brug af pulseringstilstanden....177

Brug af højtryksrensemaskinen som trykrenser 178

Betjening af trykrenser....178

Rensemiddelinjektor....179

Vedligeholdelsesvejledning....179

Rengøring 179

Motor....179

Pumpesmøring....179

Gearolie....179

Klargøring af pumpen til opbevaring i koldt vejr 179

Tilbehør 180

Maskinens opbevaring....181

* Oversættelse af den originale brugsanvisning

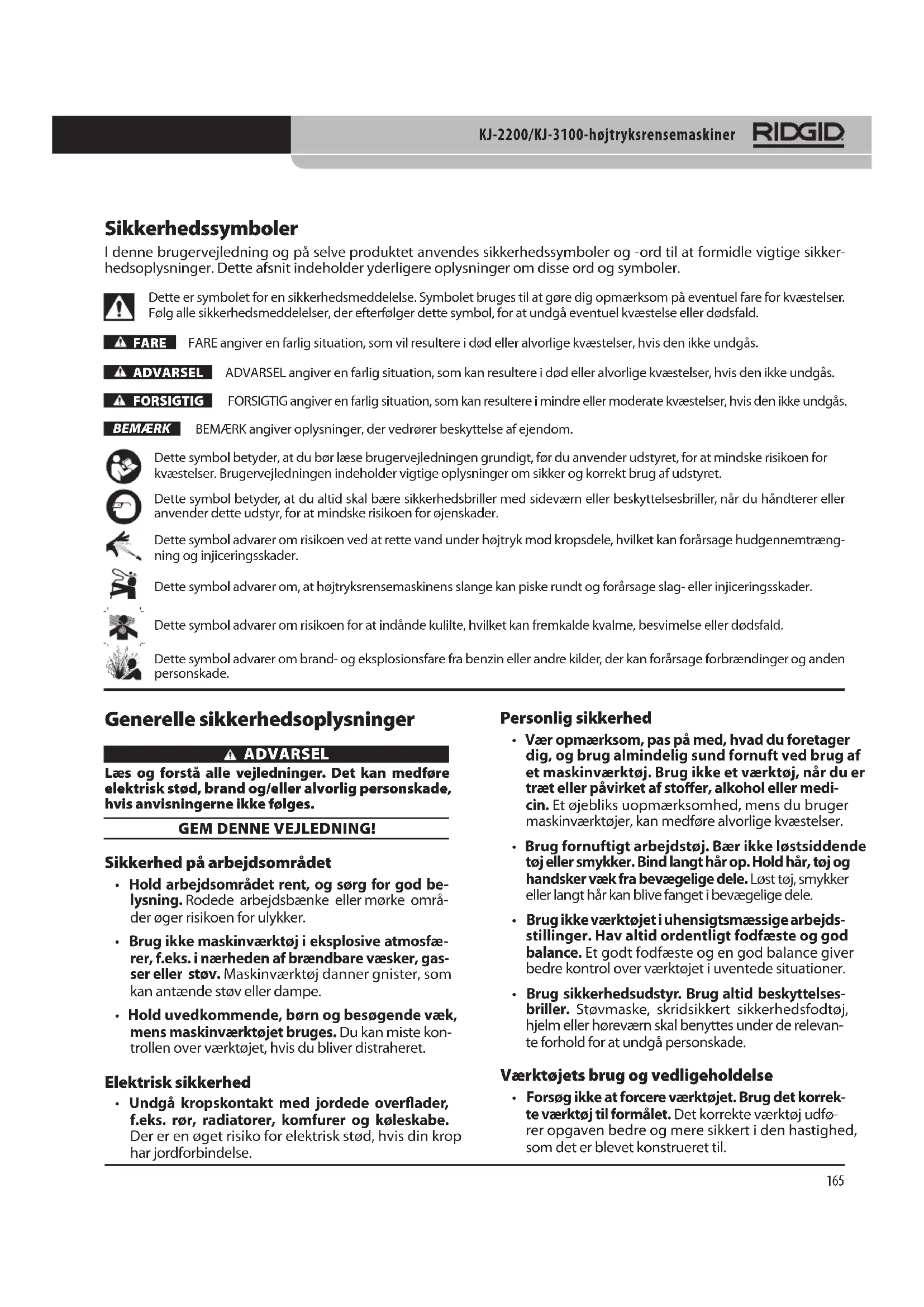

Sikkerhedssymboler

I denne brugervejledning og på selve produktet anvendes sikkerhedssymboler og -ord til at formidle vigtige sikkerhedsoplysninger. Dette afsnit indeholder yderligere oplysninger om disse ord og symboler.

Dette er symbolet for en sikkerhedsmeddelelse. Symbolet bruges til at gøre dig opmærksom på eventuel fare for kvæstelser. Følg alle sikkerhedsmeddelelser, der efterfølger dette symbol, for at undgå eventuel kvæstelse eller dødsfald.

FARE FARE angiver en farlig situation, som vil resultere i død eller alvorlige kvæstelser, hvis den ikke undgås.

ADVARSEL ADVARSEL angiver en farlig situation, som kan resultere i død eller alvorlige kvæstelser, hvis den ikke undgås.

FORSIGTIG FORSIGTIG angiver en farlig situation, som kan resultere i mindre eller moderate kvæstelser, hvis den ikke undgås.

MÄERK BEMÄRK angiver oplysninger, der vedrører beskyttelse af ejendom.

Dette symbol betyder, at du bør læse brugervejledningen grundigt, før du anvender udstyret, for at mindske risikoen for kvæstelser. Brugervejledningen indeholder vigtige oplysninger om sikker og korrekt brug af udstyret.

Dette symbol betyder, at du altid skal bære sikkerhedsbriller med sideværn eller beskyttelsesbriller, när du håndterer eller anvender dette udstyr, for at mindske risikoen for øjenskader.

Dette symbol advarer om risikoen ved at rette vand under højtryk mod kropsdele, hvilket kan forårsage hudgennemtrængning og injiceringsskader.

Dette symbol advarer om, at højtryksrenmaskinens slange kan piske rundt og forårsage slag- eller injiceringsskader.

Dette symbol advarer om risikoen for at indånde kulilte, hvilket kan fremkalde kvalme, besvimelse eller dødsfald.

Dette symbol advarer om brand- og eksplosionsfare fra benzin eller andre kilder, der kan forårsage forbrændinger og anden personskade.

Generelle sikkerhedsoplysninger

ADVARSEL

Læs og forstå alle vejledninger. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis anvisningerne ikke følges.

GEM DENNE VEJLEDNING!

Sikkerhed på arbejdsområdet

• Hold arbejdsområdet rent, og sørg for god be- lysning. Rodede arbejdsbænke eller mørke områder øger risikoen for ulykker.
• Brug ikke maskinværktøj i eksplosive atmosfærer, f.eks. i nærheden af brændbare væsker, gasser eller støv. Maskinværktøj danner gnister, som kan antænde støv eller dampe.
• Hold uvedkommende, børn og besøgende væk, mens maskinværktøjet bruges. Du kan miste kontrollen over værktøjet, hvis du bliver distraheret.

Elektrisk sikkerhed

- Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop har jordforbindelse.

Personlig sikkerhed

• Vær opmærksom, pas på med, hvad du foretager dig, og brug almindelig sund fornuft ved brug af et maskinværktøj. Brug ikke et værktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed, mens du bruger maskinværktøjer, kan medføre alvorlige kvæstelser.
• Brug fornuftigt arbejdstøj. Bær ikke løstsiddende tøj eller smykker. Bind langt hår op. Hold hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
• Brug ikke værktøjet i uhensigtsmæssige arbejdsstillinger. Hav altid ordentligt fodfæste og god balance. Et godt fodfæste og en god balance giver bedre kontrol over værktøjet i uventede situationer.
• Brug sikkerhedsudstyr. Brug altid beskyttelsesbriller. Støvmaske, skridsikkert sikkerhedsfodtøj, hjelm eller høreværn skal benyttes under de relevante forhold for at undgå personskade.

Værktøjets brug og vedligeholdelse

- Forsøg ikke at forcere værktøjet. Brug det korrekte værktøj til formålet. Det korrekte værktøj udfører opgaven bedre og mere sikkert i den hastighed, som det er blevet konstrueret til.

• Brug ikke maskinværktøjet, hvis kontakten ikke slår værktøjet TIL og FRA. Ethvert maskinværktøj, som ikke kan styres med kontakten, er farligt og skal repareres.
• Opbevar værktøj, der ikke er i brug, utilgængeligt for børn og andre uerfarne personer. Værktøjer er farlige i hænderne på uerfarne brugere.
• Vær omhyggelig med vedligeholdelse af værktøjer. Hold skæreværktøjer skarpe og rene. Det er mindre sandsynligt, at værktøjer med skarpe skær binder, når de er korrekt vedligeholdt, og de er nemmere at kontrollere.
• Kontrollér, om bevægelige dele er fejljusteret eller binder, om der er ødelagte dele og andre forhold, som kan påvirke værktøjets drift. Hvis værktøjet er beskadiget, skal det repareres inden brug. Mange ulykker skyldes dårligt vedligeholdt værktøj.
• Brug kun tilbehør, der anbefales af producenten, til din model. Tilbehør, der passer til én type værktøj, kan være farligt at bruge sammen med en anden type værktøj.

Service

• Eftersyn af værktøjet må kun udføres af kvalificerede reparatører. Eftersyn og vedligeholdelse, der udføres af ukvalificeret personale, kan resultere i personskade.
• Når der udføres eftersyn af værktøjet, må der kun bruges identiske reservedele. Følg anvisningen i afsnittet om vedligeholdelse i denne vejledning. Brug af uautoriserede reservedele eller manglende overholdelse af vedligeholdelsesvejledningen kan medføre risiko for elektrisk stød eller personskade.

Sikkerhedsadvarsler knyttet til højtryksrensemaskinen

ADVARSEL

Dette afsnit indeholder vigtige sikkerhedsoplysninger, der gælder specielt for dette værktøj.

Læs disse forholdsregler nøje, før du bruger denne afløbsrenser, for at mindske risikoen for elektrisk stød eller andre alvorlige kvæstelser.

GEM ALLE ADVARSLER OG ANVISNINGER TIL SENERE BRUG!

- Højtryksrensemaskinen må ikke betjenes med slangeenden uden for afsløbet. Slangen kan piske

rundt og forårsage alvorlig personskader fra slag eller ved at vandstrålen trænger gennem huden.

• Vand under højtryk kan injiceres ind under huden og medføre alvorlig personskade, herunder amputation. Ret ikke strålen mod andre mennesker eller dyr.
• Højtryksrensemaskinen må ikke betjenes over det maksimale tryk eller 140°F / 60°C (tilgående vandtemperatur). Dette øger risikoen fo person-skade herunder forbrændinger og beskadigelse af højtryksrensemaskinen.
• En person skal kunne kontrollere både højtryksrensningen og fodventilen. Fodventilen skal altid bruges. Hvis højtryksrensemaskinens slange kommer ud af afløbet, skal operatøren kunne afbryde vandforsyningen for at mindske risikoen for, at slangen pisker rundt og forårsager personskader fra slag eller højtryksinjicering.
• Brug altid passende personligt beskyttelsesudstyr, når du håndterer eller bruger afløbsrensere. Afløb kan indeholde kemikalier, bakterier og andre stoffer, der kan være giftige, smitsomme, forårsage forbrændinger eller andre problemer. Passende personligt beskyttelsesudstyr omfatter altid sikkerhedsbriller og handsker, og kan desuden omfatte udstyr som f.eks. latex- eller gummihandsker, ansigtsværn, beskyttelsesbriller, beskyttelsesbeklædning, gasmasker og fodtøj med stålarmering.
• Udvis god hygiejne. Brug varmt sæbevand til at vaske hænder og andre kropsdele, der kommer i kontakt med afløbets indhold efter håndtering eller brug af udstyr til afløbsrensning. Undlad at spise eller ryge, når du bruger eller håndterer udstyr til afløbsrensning. Dette forhindrer kontaminering med giftige eller smitsomme stoffer.
• Udstyret må ikke bruges til at sprøjte med giftige eller brandfarlige væsker. Derved mindskes risikoen for forbrænding og personskader forårsaget af brand, eksplosion m.m.
• Benzin og benzingasser er ekstremt brandfarlige og eksplosive. I motorovejledningen findes der oplysninger om, hvordan man mindsker risikoen for forbrændinger, eksplosioner og alvorlig personskade under håndtering og brug af benzin.

• Motorer udsender kulilte, der hverken kan ses eller lugtes. Indånding af kulilte kan forårsage kvalme, besvimelse eller dødsfald. Motoren må ikke startes og bruges i indelukkede rum, heller ikke med åbne døre og vinduer. Den må kun idriftsættes udendørs.

• Varme overflader kan forårsage forbrændinger og brand. Hold kropsdele og brandfarligt materiale væk fra varme overflader.

• Denne vejledning, motorvejledningen samt advarslerne og anvisningerne knyttet til alt udstyret, der bruges sammen med denne enhed, skal læses og forstås før arbejdet påbegyndes. Hvis du ikke følger samtlige advarsler og instruktioner, kan det medføre skader på ejendom og/eller alvorlig personskade.

EF-overensstemmelseserklæringen (890-011-320.10) er vedlagt denne vejledning i en særskilt brochure, når det er påkrævet.

Hvis du har spørgsmål angående dette RIDGID®-produkt:

• Kontakt din lokale RIDGID-forhandler.
• Besøg www.RIDGID.com eller www.RIDGID.eu for at finde dit lokale RIDGID-kontaktpunkt
• Kontakt RIDGIDs tekniske serviceafdeling på [e-mail], eller ring på [phone] i USA og Canada.

Beskrivelse, specifikationer og standardudstyr

Beskrivelse

De maskindrevne højtryksrensere fremstillet af RIDGID® er bærbare højtryksrensemaskiner, der bruger en kombination af vandtryk og -strømning til at fjerne fedt, slam, aflejringer og rødder fra afløb. En fleksibel og let slange drives gennem afløbet med hullerne bagtil på højtryksrensemaskinens dyse. Den skyller materiale væk, når den trækkes ind. Når den pulserende funktion aktiveres, kan slangen lettere passere gennem vanskelige bøjninger og vandlåse. Alle maskiner er udstyret med en benzinmotor, der driver tripleks-stempelpumpen.

Figur 1 - KJ-2200-højtryksrensemaskine

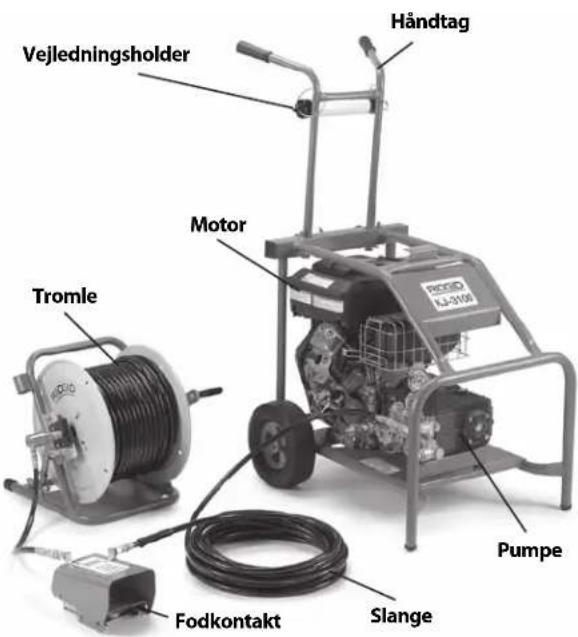

Figur 2 - KJ-3100-højtryksrensemaskine

Figur 3 – Maskinserienummer

Maskinserienummeret er placeret på stellet. De sidste fire cifre angiver produktionsmåneden og -året. (08 = måned, 10 = år.)

Specifikationer

Højtryksrensemaskine Model	Motor HT	Tryk PSI / bar
KJ-2200	6.5 / 6,5	2200 / 150
KJ-3100	16	3000 / 205
Strømningskapacitet GPM / liter	Afløbslednings-kapacitet tom. / mm	Vægt (med/uden slangetromle) pund / kg
2.4 / 9	11/4 - 6/32 - 152	65 / 30
5.5 / 20	2 - 10 / 50 - 250	262 / 119

Ikoner

Tryktilstand

Pulseringstilstand

Standardudstyr

Alle højtryksrensemaskiner fås med

• Passende dyser til højtryksrensning
• Dyserensere
• FV-1-fodventil
- Motorvejledning

Se RIDGID-kataloget for oplysninger om det specifikke udstyr, der fås med hvert katalognummer.

BEMÆRK Denne maskine er fremstillet til rensning af afløb. Hvis den benyttes korrekt, beskadiger den ikke afløb, der er i god stand og udformet, konstrueret og vedligeholdt korrekt. Hvis afløbet er i dårlig stand, eller det ikke er udformet, konstrueret eller vedligeholdt kor-

rekt, vil afløbsrensningsprocessen eventuelt ikke være effektiv, eller den kan beskadige afløbet. Den bedste måde at fastlægge et afløbs tilstand på før rensning er ved en visuel inspektion med et kamera. Uhensigtsmæssig brug af denne højtryksrensemaskine kan beskadige højtryksrensemaskinen og afløbet. Denne maskine vil eventuelt ikke kunne fjerne alle blokeringer.

Maskinsamling

ADVARSEL

BEMÆRK Højtryksrensemaskinen leveres uden olie i motoren. Hvis motoren bruges uden olie, vil det forår- sage motorfejl. Fyld olie på motoren inden den tages i brug. Følg de specifikke oplysninger i den leverede motors betjeningsvejledning om påfyldning af olie og olievalg.

Pumpe-/gearolie

Pumpe: Fjern proppen øverst på pumpen og erstat den med en målepind/åndelåg. Hvis højtryksrensemaskinen tages i brug med proppen indsat, kan pumpens pakninger tage skade. Kontroller oliestanden iht. afsnittet Vedligeholdelsesvejledning.

Gearkasse (kun KJ3100): Erstat proppen øverst på pumpen med en målepind/åndelåg. Hvis højtryksreensemaskinen tages i brug med proppen indsat, kan gearkassens pakninger tage skade. Kontroller smøre-middelstanden iht. afsnittet Vedligeholdelsesvejledning.

Figur 4 – Samling af KJ-2200

KJ-2200-transportvogn

1. Fastgør låseklemmen i den inderste rille på hver akselende (Se figur 4).
2. Skyd et hjul hen over hver akselende.

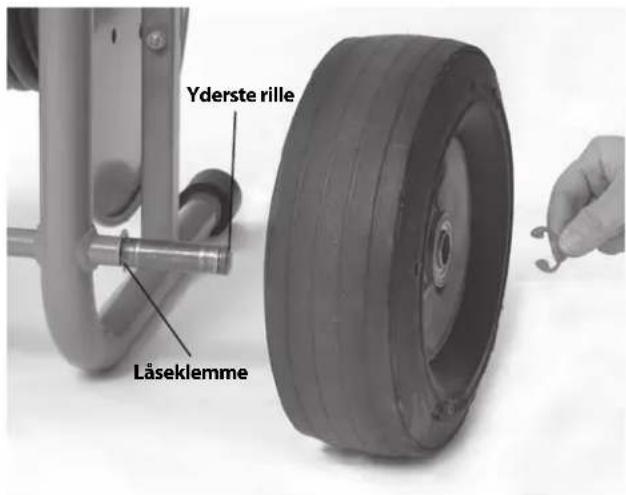

3. Fastgør låseklemmen i den yderste rille på hver akselende for at fastholde hjulet.
4. Brug de medfølgende bærebolte og vingemøtrikker til at fastgøre håndtaget til stellet.
5. Løft motoren/pumpeenheden op på vognen, således at hullerne i bundpladen flugter med tapperne øverst på vognen. Brug låsene på vognen til at fastholde motoren/pumpen. Sørg for, at enheden sidder forsvarligt fast.

KJ-3100-håndtagssamling

1. Indsæt håndtaget gennem de to huller i det bageste tværstykke på stellet. (Se figur 5).
2. Indsæt en hårnål gennem hullerne i bunden af håndtaget, således at håndtaget ikke kan trækkes af.
3. Skru T-knopperne ind i det bageste tværstykke. Juster håndtagene som ønsket og stram knopperne, indtil håndtaget sidder fast.

Figur 5 – KJ-3100-håndtagssamling

Eftersyn før brug

ADVARSEL

Før du tager højtryksrensemaskinen i brug, skal du altid efterse den og afhjælpe eventuelle problemer for at reducere risikoen for alvorlig personskade forårsaget af vandet under højtryk m.m. samt for at reducere risikoen for at beskadige højtryksrensemaskinen.

Du skal altid bære sikkerhedsbriller, handsker og andet relevant beskyttelsesudstyr under eftersynet af din højtryksrensemaskine, så du er beskyttet mod kemikalier og bakterier på udstyret.

1. Sørg for, at motorkontakten/nøglen er placeret i positionen OFF (FRA).
2. Rengør værktøjet for olie, fedt eller snavs – også på håndtag og kontroltaster. Dette hjælper ved efter-syn af maskinen og forhindrer, at den glider ud af hånden på dig.

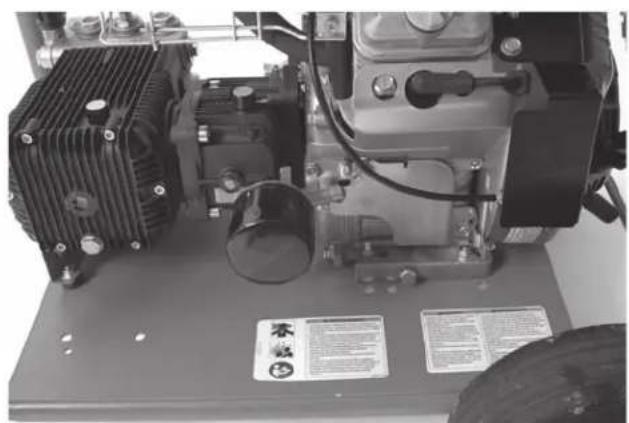

3. Kontroller højtryksrensemaskinen og tilbehøret for følgende:
4. Korrekt samling, og at alle dele forefindes.
5. Dele, der er i stykker, slidte, mangler, er forkert rettet ind, binder eller sidder løst.
6. At advarselsmærkater sidder på udstyret og kan læses. (Se figur 6).
7. Eventuelt andre forhold, der kan forhindre en sikker og normal funktion.

Observeres der problemer, må højtryksrensemaskinen ikke tages i brug, før problemerne er blevet løst.

Figur 6A – KJ-2200-advarselsmærkater

Figur 6B – KJ-2200-advarselsmærkater

1. Rens vandindløbsfilteret/filterrenseren. Skru bunddækslet af indløbsfilteret og rens det. Snavs og materialer kan hæmme vandtilstrømningen til pumpen og forringe funktionen.

1. Efterse højtryksrensemaskinens dyseåbninger for skader eller blokering. Blokeringer kan fjernes med en dyserenser. Sørg nøje for, at du ikke udvider dyseåbningerne under rengøringen. Beskadigede dyser eller dyser med udvidede åbninger kan forringe højtryksrensemaskinens funktion og bør udskiftes.
2. Efterse slanger, stik og samlinger for slid og skader. Hvis der findes bugtninger, revner, brud eller tegn på slid på slangens ydre kappe eller andre skader, må du ikke bruge slangen. Defekte slanger kan briste eller lække vand under højtryk med alvorlig personskade til følge. Nye slanger og samlinger bør have en kapacitet svarende til eller højere end højtryksrensemaskinens tryk.

3. Efterse og vedligehold motoren som beskrevet i motorvejledningen.

4. Kontroller motorens brændstofstand. På KJ-3100-enheden skal slangetromlens låseanordning frakobles, og slangetromlen skal roteres fremad, indtil den hviler på stellet, således at der skabes adgang til motorens benzindæksel figur 8. Fyld blyfri benzin på efter behov. Nærmere oplysninger findes i motorvejledningen. Vær forsigtig under håndteringen af benzin. Fyld benzin på i et område med god udluftning. Fyld ikke for meget på tanken og spild ikke brændstof. Sørg for, at benzindækslet er forsvarligt lukket.

1. Kontroller oliestanden i pumpen og gearkassen (hvis monteret) og fyld evt. mere olie på (se afsnittet Vedligeholdelsesvejledning).

Forberedelse af maskine og arbejdsområde

ADVARSEL

Du skal altid bære sikkerhedsbriller, handsker og andet relevant beskyttelsesudstyr under opsætningen af din højtryksrensemaskine, så du er beskyttet mod kemikalier og bakterier på udstyret. Skridsikkert fodtøj med gummisåler kan forhindre, at man glider på våde underlag.

Motorer udsender giftgassen kulilte, der hverken kan ses eller lugtes. Indånding af kulilte kan forår- sage kvalme, besvimelse eller dødsfald. Motoren må ikke startes og bruges i indelukkede rum, heller ikke med åbne døre og vinduer. Den må kun idrift- sættes udendørs.

Indret højtryksrensemaskinen og arbejdsområdet iht. disse procedurer for at mindske risikoen for personskade som følge af vand under højtryk, kemiske forbrændinger, infektioner, kulilte m.m. og for at forebygge mod beskadigelse af højtryksrensemaskinen.

1. Kontroller arbejdsområdet for:

2. Tilstrækkelig belysning.

3. Brændbare væsker, dampe eller antændeligt støv. Hvis sådanne antændelseskilder findes, skal du undlade at arbejde i området, indtil de er identificeret og fjernet. Højtryksrensemaskinen er ikke eksplosionssikker og kan fremkalde gnister.
4. Et frit, plant, stabilt, tørt sted til maskine og bruger. Fjern om nødvendigt vandet fra arbejdsområdet. Området må ikke dækkes med træplader eller anden belægning.
5. Højtryksrensemaskinen skal være placeret udendørs i et område med god udluftning. Højtryksrensemaskinen må ikke placeres indendørs heller ikke med åbne døre og vinduer. Højtryksrensemaskinen skal kunne placeres på afstand af arbejdsstedet.
   • Passende vandtilførsel.

6. En ryddet sti til at transportere højtryksrensemaskinen til opsætningsstedet.

7. Inspicer det afløb, der skal renses. Fastlæg om muligt afløbets adgangspunkt(er), størrelse(r) og længde(r), afstanden til tanke eller hovedkloakrør, blokeringens art, tilstedeværelse af afløbsrensemidler eller andre kemikalier osv. Hvis der er kemikalier i afløbet, er det vigtigt at være bekendt med de særlige sikkerhedsforanstaltninger, der skal tages for arbejde i nærheden af disse kemikalier. Kontakt kemikalieproducenten for at få den nødvendige information.

Fjern efter behov inventar (toilet osv.) for at få adgang til afløbet. Før ikke slangen gennem fast inventar. Slangen eller det faste inventar kan tage skade.

1. Vælg det korrekte udstyr til opgaven. I afsnittet Specifikationer findes der oplysninger om disse højtryksrensemaskiner. Afløbsrensere og højtryksrensemaskiner til andre arbejdsopgaver kan ses i RIDGID-kataloget eller ved at gå ind på www.RIDGID.com eller www.RIDGID.eu.

2. Sørg for, at alt udstyr har været til grundigt eftersyn.

3. Vurder arbejdsområdet og afgør, om det er nødvendigt at sætte afspærring op for at holde uvedkommende ude. Uvedkommende kan distrahere brugeren. Hvis arbejdet udføres i nærheden af trafik, skal der opstilles kegler eller anden afspærring for at varsko trafikanterne.

4. Opstil beskyttelsesskærme i arbejdsområdet efter behov. Rensning af et afløb kan svine.

5. Anbring højtryksrensemaskinen udendørs i området med god udluftning langs med den ryddede sti. Hvis maskinen skal løftes, skal du benytte de korrekte løf- teteknikker. Vær meget forsigtig når udstyr flyttes op og ned ad trapper, hvor der er risiko for at glide. Benyt skridsikre sko.

Vandforsyning

Kontroller, at vandtilstrømningen er stor nok til højtryksrensemaskinens drift. Før en slange fra vandforsyningen til højtryksrensemaskinen. Brug den største diameter, kortest mulige slange. En slange på ^3/4 / 19 mm I.D. er den mindste tilrådelige størrelse. En passende anordning til forebyggelse mod tilbageløb skal benyttes for at overholde alle lokale bestemmelser og vedtægter. Tænd for vandet ved forsyningen og tag tid på, hvor længe det tager at fylde en ren spand på 5 gal. / 18,9 liter. I den følgende tabel vises hvor længe det maksimalt må tage at fylde spanden for hver højtryksrensemaskine

Højtryksrense-maskine	Maksimalt tryk GPM / liter	Maksimum 5 Gallon / 18,9 liter til at fylde spand
KJ-2200 2.4 / 9 125 sekunder
KJ-3100 5.5 / 20 55 sekunder

En utilstrækkelig vandstrømning vil forhindre højtryksrensemaskinen i at nå det nødvendige tryk, hvilket kan beskadige pumpen. Kontroller vandet i spanden for snavs og materiale. Snavs og materialer i vandforsyningen kan forårsage forøget pumpeslid, blokere højtryksrensemaskinens filtre, dyser og forringe funktionen. Brug ikke vand fra damme, sør eller fra andre steder, der kan være kontaminerede.

En utilstrækkelig vandstrømning kan afhjælpes ved f.eks. at bruge samlinger, hvor flere forsyningsslanger kan tilsluttes højtryksrensemaskinen eller ved at gøre brug af en tank.

Hvis der bruges en tank, skal der bruges et t-stykke med fulde fordelerventiler til højtryksrensemaskinens vandindløb som vist på figur 9. Tilslut en slange på ³/₄ " / 19 mm i en afstand på højst 6' / 1,8 m til ventilen på t-stykkets udløb og slut vandforsyningen til t-stykkets rør. Anbring enten slangeenden i tanken eller slut den til tankens udløb. Tankslangens totale længde bør ikke overstige 5" / 12,7 cm over højtryksrensemaskinens vandindløb, for ellers kan højtryksrensemaskinen ikke trække vand fra tanken.

Figur 9 – Vandtilførselstilslutninger ved brug af tank

Fyld tanken før du starter højtryksrensemaskinen. Når du starter højtryksrensemaskinen, skal du lukke for tankventilen. Så snart du starter højtryksrensemaskinen, skal du åbne for tankventilen. Hold øje med vandstanden i tanken og afbryd evt. højtrykrensningen, indtil tanken er fyldt op igen. Sørg for at vandstanden ikke falder under slangeenden.

Varmt vand kan bruges til at forbedre rensningen. Brug ikke vand, der er over 140°F / 60°C varmt – ellers åbnes pumpens overophedningsanordning. Når der bruges varmt vand, skal der benyttes passende beskyttelsesudstyr for at mindske risikoen for forbrændinger.

Når udstyret bruges i koldt vejr, skal der tages foranstaltninger for at undgå, at vandet fryser i pumpen. Dette kan beskadige pumpen.

Sørg for, at indløbsventilen på højtryksrensemaskinen er lukket og tilslut forsyningsslangen til højtryksrensemaskinen.

Klargøring af afløbet

Hvis du arbejder i et mandehul, stormafløb eller en anden stor indgangsåbning, skal du bruge rør og samlinger til at lave et styr til højtryksrensemaskinen fra afløbets åbning til arbejdsstedet. Dette vil forebygge mod at højtryksrensemaskinens slange pisker rundt i indgangsåbningen og medvirke til, at slangen ikke beskadiges.

Figur 10 – Forlængelse af afløbsåbningen til arbejdsstedet

Slangeopsætning

Vær forsigtig under slangeføringen af højtryksrensemaskinens slanger. Hvis slanger føres over ru overflader, skarpe kanter, tværgående slanger osv. kan det beskadige slangekappen, især når højtryksrensemaskinen bruges i pulserende tilstand. Skader på slangen kan begrænses ved at lade højtryksrensemaskinens slange sidde på tromlen.

1. Højtryksrensemaskinens slange skal have en passende størrelse i forhold til afløbet, der skal renses. Generelt frarådes man at sammenkoble to højtryksrensemaskineslanger ved rensningen af afløb. Sammenkoblingen af to slanger er mindre fleksibel og kan hæmme gennemløbet gennem samlinger Se skemaet over slangevalg til højtryksrensemaskine.
2. Om nødvendigt kan du adskille slangetromlen fra motoren/pumpeenheden. Anbring slangetromlen inden for 3' / 90 cm fra afløbsåbningen. Sørg for at der ikke ligger for meget slange uden for afløbet for at forhindre, at slangen påføres skade. Hvis slangetromlen ikke kan placeres inden for 3' / 90 cm fra afløbsåbningen, skal afløbsåbningen forlænges tilbage til slangetromlen med rør og samlinger af samme størrelse.

3. Før en slange fra højtryksrensemaskinen til IN- (IND) samlingen på fodventilen. Brug PTFE-tape til at forsegle tilslutningen. Anbring fodventilen, så den er helt tilgængelig. Du skal kunne styre højtryksrensemaskinens slange og fodventil.

4. Kobl slangen fra højtryksrensemaskinen til OUT- (UD) samlingen på fodventilen.

1. Sæt et mærke i enden af højtryksrensemaskinens slange, der angiver, hvornår dysen kommer for tæt på afløbets åbning under tilbagetrækningen. Dette vil modvirke, at dysen kommer op af afløbet og pisker rundt. Afstanden afhænger af afløbets konfiguration, men den bør være på mindst 4' / 1,2 m.

2. Fjern dysen fra enden af højtryksrensemaskinens slange og anbring enden af højtryksrensemaskinens slange i afløbet. Åbn indløbsventilen for at tømme højtryksrensemaskinen og slangerne for luft og materiale. Åbn for vandtilstrømningen i mindst 2 minutter.

3. Luk indgangsventilen.

4. Vælg en dyse. Brug dyser, hvis størrelse passer præcist til den brugte højtryksrensemaskine. Hvis der bruges forkerte dyser, kan det forringe funktionen (lavt driftstryk eller lav tilstrømning), eller højtryksrensemaskinen kan tage skade af for høje tryk. Sørg for, at dyseåbningerne er rensede og åbne. Se skemaet over dysevalg til højtryksrensemaskine.

Hvis RR3000-dysen bruges til afløb, der er større end 6" / 152 mm og op til 9" / 229 mm, skal forlængeren bruges. Til afløb på 6" / 152 mm og mindre skal der ikke bruges forlænger. Om nødvendigt skal forlængeren håndstrammes på RR3000 – uden at stramme for meget. Hvis RR3000-dysen bruges i et rør, der er større end 6" / 152 mm og op til 9" / 229 mm uden en forlænger, eller i rør, der er større end 9" / 229 mm, kan dysen ændre retning i afløbet, ramme brugeren og forårsage alvorlig personskade (figur 12).

1. Stram dysen godt til med hånden på slangens ende – den må ikke strammes for meget. Hvis dysen strammes for meget kan dysen tage skade, og funktionen kan forringes.
2. Indsæt slangen med dysen monteret i afløbet og åbn indløbsventilen. Kontroller, at vand strømmer uhæmmet gennem dysen og luk indløbsventilen.

Figur 12 – RR3000-dyse med forlænger

SKEMA OVER SLANGEVALG TIL H∅JTRYKSRENSEMASKINE

Anvendelse		Rørstørrelsetom. / mm	Dysestør-relsetom. / mm	Slangestør-relse (ID)tom. / mm	Slangestør-relse (UD)tom. / mm
KJ-2200	Badeværelsesvaske, urinaler og smårør.	11/4 - 2/32 - 50	1/8/3,2 NPT	1/8/3,2	3/16/4,8
	Køkkenvaske, vaskekar og skakte, renseåbninger og luftkanaler.	2 - 3 / 50 - 76	1/8/3,2 NPT	3/16/4,8	1/4/6,4
	Brusekabine- og gulvafløb, grenrør og fedtsamlere.	3 - 4 / 76 - 101	1/4/6,4 NPT	1/4/6,4	1/2/13
	Grenrør og hovedrørledninger.	4 - 6 / 101 - 152	1/4/6,4 NPT	1/4/6,4	1/2/13
KJ-3100	Skakte, renseåbninger og luftkanaler.	2 - 3 / 50 - 76	1/8/3,2 NPT	3/16/4,8	1/4/6,4
	Gulvafløb, grenrør og fedtsamlere.	3 - 4 / 76 - 101	1/4/6,4 NPT	3/8/9,5	5/8/16
	Grenrør og hovedrørledninger.	4 - 10 / 101 - 250	1/4/6,4 NPT	3/8/9,5	5/8/16

SKEMA OVER DYSEVALG TIL H∅JTRYKSRENSEMASKINE

KJ-2200	Gevindstørrelse, tom. / mm	1/8 / 3,2 NPT	1/4 / 6,4 NPT
	Slangestørrelse (indvendig diameter), tom. / mm	1/8 og 3/16 / 3,2 og 4,8	1/4 / 6,4
	Slangestørrelse (udvendig diameter), tom. / mm	3/16 og 1/4 / 4,8 og 6,4	1/2 / 13
	Med 3 huller bagtil for maksimal fremdrift. Brug denne dyse til de fleste anvendelsesformål.	H-61 H-71
	Bruger tre huller bagtil samt et fremadrettet hul til at gennemtrænge fedt i fast form eller slamblokeringer. De fremadrettede huller blæser et lille hul i blokeringen, som dysen kan følge efter. Den er også yderst effektiv til spuling af isblokeringer.	H-62 H-72
	Brug det leddelte hoved til at passere gennem vanskelige bøjninger. Denne dyse har tre huller bagtil.	H-64
	Brug spindedysen til at fjerne fedt og tilsvarende blokeringer fra afløb.	H-65 H-75
KJ-3100	Gevindstørrelse, tom. / mm	1/8 / 3,2 NPT	1/4 / 6,4 NPT
	Slangestørrelse (indvendig diameter), tom. / mm	3/16 / 4,8	3/8 / 9,5
	Slangestørrelse (udvendig diameter), tom. / mm	1/4 / 6,4	5/8 / 16
	Med fire (4) huller bagtil for maksimal fremdrift. Brug denne dyse til de fleste anvendelsesformål.	H-101 H-111
	Bruger tre huller bagtil samt et fremadrettet hul til at gennemtrænge fedt i fast form eller slamblokeringer. De fremadrettede huller blæser et lille hul i blokeringen, som dysen kan følge efter. Den er også yderst effektiv til spuling af isblokeringer.	H-102 H-112
	Brug det leddelte hoved til at passere gennem vanskelige bøjninger. Denne dyse har fire (4) huller bagtil.	H-104
	Brug spindedysen som supplement til at fjerne fedt og tilsvarende blokeringer fra afløb.	H-105 H-115
	Brug til rydning af rødder og andre typer blokeringer.BEMÆRK! Brug forlængeren til at stabilisere RR3000 under rensning af afløb på 8" / 200 mm i diameter.		RR3000

Betjeningsvejledning

ADVARSEL

Bær altid beskyttelsesbriller for at beskytte dine øjne mod snavs og andre fremmedlegemer. Benyt altid personligt beskyttelsesudstyr, som arbejdsmiljøet fordrer.

Højtryksrensemaskinen må ikke betjenes med slangeenden uden for afløbet. Slangen kan piske rundt og forårsage alvorlige personskader fra slag eller ved at vandstrålen trænger gennem huden.

Væske under højtryk kan injiceres ind under huden og medføre alvorlig personskade, herunder amputation. Ret ikke strålen mod andre mennesker eller dyr.

Højtryksrensemaskinen må ikke betjenes over det maksimale tryk eller 140°F / 60°C (tilgående vandtemperatur). Dette øger risikoen fo personskade herunder forbrændinger og beskadigelse af højtryksrensemaskinen.

En person skal regulere både højtryksrensningen og fodventilen. Fodventilen skal altid bruges. Hvis højtryksrensemaskinens slange kommer ud af afløbet, skal operatøren kunne afbryde vandforsyningen for at mindske risikoen for, at slangen pisker rundt og forårsager personskader fra slag eller højtryksinjicering.

Brug altid passende personligt beskyttelsesudstyr, när du håndterer eller bruger afløbsrensere. Afløb kan indeholde kemikalier, bakterier og andre stoffer, der kan være giftige, smitsomme, forårsage forbrændinger eller andre problemer. Passende personligt beskyttelsesudstyr omfatter altid sikkerhedsbriller og handsker, og kan desuden omfatte udstyr som f.eks. latex- eller gummihandsker, ansigtsværn, beskyttelsesbriller, beskyttelsesbeklædning, gasmasker og fodtøj med stålarmering.

Følg brugervejledningen for at reducere risikoen for personskader forårsaget af piskende slanger, højtryksinjicering af væsker, kulilteforgiftning m.m.

1. Sørg for, at maskinen og arbejdsområdet er korrekt forberedt, og at der ikke findes uvedkommende personer eller andet, der virker distraherende, i arbejdsområdet. Hvis højtryksrensemaskinen er placeret på afstand af brugsstedet, skal en anden person være placeret ved højtryksrensemaskinen.
2. Før slangen med dysen monteret mindst 90 cm ned i afløbet, så slangeenden ikke kan komme op af afløbet og piske rundt, når maskinen startes.
3. Kontroller, at grebet til pulseringsaktivatoren er drejet mod uret til positionen "Pressure" (Tryk) (figur 16)
4. Åbn indgangsventilen. Du må aldrig starte motoren, uden at vandforsyningen er slået TIL. Dette kan be- skadige pumpen.
5. Tryk på fodventilen for at mindske trykket og for at starte motoren. Kontroller, at vand strømmer uhæmmet gennem dysen. Start motoren som beskrevet i startanvisningerne i motorvejledningen. Lad motoren varme op.

1. Drej på aflastningsventilen, imens du iagttager trykmåleren for at justere trykket efter behov (med uret for at øge trykket, mod uret for at sænke trykket). Trykket på maskinen må ikke overstige det maksimale. Du må ikke tvinge aflastningsventilen rundt eller bruge en rørtang til at dreje den rundt. Aflastningsventilen tager skade af det.

Højtryksrense-maskine	Trykkapacitet, PSI / bar
KJ-2200 2200 / 150
KJ-3100 3000 / 205

Hvis højtryksrensemaskinen ikke kan generere driftstrykket, eller det er uregelmæssigt:

- Sørg for, at motorens gasspjæld er korrekt justeret.

- Sørg for, at indgangsventilen er helt åben, og at andre ventiler i forsyningen er helt åbne.

- Drej aflastningsventilen mod uret for at øge trykket. Brug ikke unødig kraft.

- Sørg for, at pulseringsaktivatoren er sat i positionen "Pressure" (Tryk).

- Sæt pulseringsaktivatoren i positionen "Pressure" (Tryk) og "Pulse" (Pulser) flere gange, mens enheden er aktiveret, for at fjerne evt. resterende luft i systemet.

- Efterse systemet for lækager. Vær forsigtig under eftersynet for at mindske risikoen for personskade. Hvis der findes lækager, skal du slå højtryksrensemaskinen FRA, før de udbedres.

- Slå højtryksrensemaskinen FRA. Kontroller indløbsfilteret/filterrenseren og sørg for, at de er renset for materialer.

- Sørg for, at der er tilstrækkelig vandtilstrømning til højtryksrensemaskinen.

- Slå højtryksrensemaskinen og indgangsventilen FRA. Fjern dysen og rens åbningerne med dyserenseren.

- Kør højtryksrensemaskinen uden dyse på slangen for at fjerne luft eller mater iale fra systemet. Slå højtryksrensemaskinen FRA, før du fjerner eller monterer dysen.

1. Indtag en passende betjeningsstilling.

- Kontroller, at du kan slå udstyret TIL/FRA på fodventilen. Du må ikke trykke på fodventilen endnu.

- Sørg for, at du har en god balance og kan indtage en passende betjeningsstilling.

- Du skal til enhver tid kunne plac ere en hånd på højtryksrensemaskinens slange for at kunne styre og støtte slangen.

- Du skal kunne nå tromlen for at kunne oprulle slangen.

Med denne betjeningsstilling vil du kunne opretholde kontrollen med højtryksrensemaskinens slange.

Højtryksrensning af afløbet

Under højtryksrensningen af et afløb, føres slangen normalt ned i afløbet i den fulde længde, der skal ren- ses, og trækkes langsomt tilbage. Derved fjernes ophobninger, når vandstrålen rettes mod afløbets sider.

Løsn låsestiften på slangetromlen. Med mindst 3' / 90 cm af slangen ført ned i afløbet og en hånd på slangen for at styre dens bevægelse, kan du træde fodventilen ned.

Dysens huller bagtil vil medvirke til at trække slangen ned i afløbet. Før slangen så langt ned, som der skal renses. Hvis slangen stopper, er den stødt på en eller anden blokering.

Hvis dysen ikke kan passere igennem en blokering, såsom en retningsændring (lås, bøjning m.m.) eller en blokering.

• Brug slangens kraftige drivtryk.
- Drej slangen en kvart til en halv omgang for at rette slangens retning ind efter retningsændringen (Hvis slangen drejes en gang gennem blokeringen, skal du dreje slangen tilbage, så der ikke skabes bugtninger) Se figur 15.
- Brug pulseringstilstanden. (se næste afsnit).
- Brug en vandlässlange eller en slange med en mindre diameter.

Figur 15 – Drejning af slangen

Når blokeringen er forceret, skal du først rense det pågældende afsnit af afløbet, før du fortsætter. Fortsæt cirka én meter forbi det blokerede område og træk langsomt slangen tilbage gennem det blokerede område. Gentag flere gange og fortsæt derefter længere ned i afløbet.

lagttag vandstanden i afløbet. Hvis vandstanden bliver for høj, kan det være nødvendigt at slå højtryksrensemaskinen FRA for at dræne afløbet for vand, før du fortsætter. Højtryksrensning i et rør fyldt med vand er mindre effektivt end i et tomt rør. Du må ikke lade højtryksrensemaskinen køre i længere tid med fodventilen slået FRA. Når fodventilen er slået FRA, recirkuleres vandet i pumpen, så vandet varmes op. Dette kan åbne får pumpens overophedningsanordning.

Når dysen er ført den ønskede længde ned i røret (1 ft / 30 cm i minuttet ved kraftige ophobninger i afløb), skal dysen trækkes tilbage gennem afløbet. Brug den ene hånd til at styre slangen og den anden til at vikle slange op på tromlen. Kontroller at dysen ikke kommer op af afløbet, mens der er vandtilstrømning, idet den nærmer sig afløbets åbning. Dette kan føre til, at slangen pisker rundt og forårsager personskade fra slag eller væsker under højtryk. Du skal altid have slangen under kontrol. Læg mærke til markeringen på slangen ved dysen. Slå fodventilen fra for at afbryde vandtilstrømningen.

Slå motoren FRA som beskrevet i motorvejledningen og tryk fodventilen ned for at udløse systemtrykket. Systemet må aldrig efterlades under tryk. Skift dysen om nødvendigt, og fortsæt rensning i henhold til ovenstående fremgangsmåde. Det anbefales at føre slangen gennem røret flere gange for at rense et afløb fuldstændigt.

Når arbejdet er færdiggjort, og højtryksrensemaskinen er slået fra, skal dysen fjernes, og indgangsventilen skal åbnes for at skylle pumpen og slangen. Hvis højtryksrensemaskinen bruges i koldt vejr, skal vandet straks drænes fra systemet, så der ikke opstår fryseskader. Se afsnittet Maskinens opbevaring for at få oplysninger om, hvordan fryseskader undgås.

Brug af pulseringstilstanden

Når slangen ikke kan styres gennem en retningsændring eller blokering, skal pulseringstilstanden bruges. Pulseringstilstanden fremkalder stor variation i vandtrykket, hvilket får slangen til at vibrere, så den kan føres videre.

1. Drej pulseringsaktivatorens greb med uret til positionen "Pulse" (Pulser). I pulseringstilstanden vil trykmåleren angive, at trykket er under maksimum. Dette er normalt.

Figur 16 – Pulseringsaktivatorens grebposition

1. Om nødvendigt kan slangens kraftige drivtryk og drejning af slangen bruges til at få dysen gennem blokeringen.

2. Når blokeringen er forceret, skal pulseringsaktivatorens greb drejes mod uret til positionen "Pressure" (Tryk). Efterlad ikke højtryksrensemaskinen i pulse-ringstilstanden i længere tid end det er nødvendigt for at passere gennem blokeringen. Hvis pulseringsfunktionen bruges for længe, kan slangerne og systemet påføres et for stort slid.

Brug af højtryksrensemaskinen som trykrenser

RIDGIDs højtryksrensemaskiner kan også bruges som trykrensere med den supplerende trykrensningspakke. Brugen som trykrenser svarer til brugen som højtryksrensemaskine, og disse anvisninger bør bruges i supplement til det følgende.

1. Find et passende arbejdsområde.
2. Sørg for, at alt udstyr har været til grundigt eftersyn.
3. Monter rensestangen på rensestangens slange. Brug altid slangen med en trykkapacitet, der svarer til højtryksrensemaskinens trykkapacitet. Brug en gevindtætning for at forhindre lækage.
4. Kobl slangen til højtryksrensemaskinens udløb. Sørg for, at slangens ender er forsvarligt tilkoblet, så de ikke ryger af under tryk.
5. Tilslut en passende vandtilførsel, som omtalt tidligere, til højtryksrensemaskinen.
6. Åbn indgangsventilen og tryk på rensestangens udløser for at åbne for vandtilstrømningen og for at

fjerne luft fra systemet. Du må aldrig starte motoren, uden at vandforsyningen er slået TIL. Dette kan be- skadige pumpen.

1. Kontroller, at grebet til pulseringsaktivatoren er drejet mod uret til positionen "Pressure" (Tryk).
2. Justering af rensestangens dyse – Vaskemønstret kan justeres fra en fin stråle til en bred bruseragtig forstøver ved at dreje på dysen. Ved at hive ud i dysen (lavt tryk) og trykke den ind (højt tryk) kan trykket justeres. Sørg for, at dysen er trykket ind til højtrykspositionen, før arbejdet påbegyndes.

Figur 17 – Justering af rensestangens dyse

1. Rensestangens spærring – rensestangen er udstyret med en spærring bag på udløseren. Vip spærringen ned, så udløseren ikke kan betjenes, när rensestan-gen ikke er i brug.
2. Når stangen er rettet i en sikker retning, skal du trykke på rensestangens udløser for at fjerne trykket og tillade, at motoren kan startes. Start motoren som beskrevet i startanvisningerne i motorvejledningen. Lad motoren varme op. Slip udløseren når motoren starter.
3. Når stangen er rettet i en sikker retning, skal du trykke på rensestangens udløser. Drej på aflastningsventilen, mens du iagttager trykmåleren for at justere trykket efter behov. Trykket på maskinen må ikke overstige det maksimale. Slip rensestangens udløser.

Betjening af trykrenser

1. Når udstyret bruges som trykrenser, øges kontrollen med det ved at bruge begge hænder til at holde og betjene rensestangen. Du må aldrig rette rensestan-gen mod mennesker. Væske under højtryk kan inji- ceres ind under huden og medføre alvorlig person-skade. Rensestangen må aldrig rettes mod elektrisk udstyr eller el-ledninger for at mindske risikoen for elektrisk stød.

2. Reguler vandstrømningen med udløseren. Vær forsigtig når du bruger trykrenseren. Hvis du holder dysen for tæt på overflader, kan de tage skade. Kontroller at indstillingerne fungerer som ønsket ved at afprøve på et begrænset område, der ikke falder i øjnene.

3. Du må ikke lade højtryksrensemaskinen køre i længere tid med udløseren slået FRA. Når udløseren er slået FRA, recirkuleres vandet i pumpen, så vandet varmes op. Dette kan åbne får pumpens overophedningsanordning.

4. Når trykrensningen er gennemført, skal du slippe udløseren og slå motoren FRA som beskrevet i motorvejledningen. Tryk på udløseren for at udløse systemtryk. Systemet må aldrig efterlades under tryk.

Rensemiddelinjektor

1. Tilslut om nødvendigt rensemiddelinjektoren til udløbet Fjern udløbsslangen og tilslut rensemiddelinjektoren med pilen på enheden pegende i samme retning som vandstrømningen. Brug gevindtætning for at forhindre lækage. Tilslut udløbsslangen igen.
2. Tilslut hævertslangen til rensemiddelinjektoren Anbring slangens ende med sikurven i rensemiddelbeholderen. Brug kun rensemidler, der er beregnet til trykrensere. Følg alle rensemidlets anvisninger. Sprøjt ikke med brandbare væsker eller giftige kemikalier. Andre rensemidler, opløsningsmidler osv. kan ødelægge højtryksrensemaskinen eller forårsage alvorlig personskade.
3. Under trykrensning spredes rensemidler kun, när rensestangens dyse er i lavtrykspositionen. Træk ud i dysen til lavtrykspositionen for at sprede rensemiddel.
4. Under betjeningen kan mængden af rensemiddel justeres ved at dreje på rensemiddelinjektorens krave. Drej den mod uret for at øge mængden af rensemiddel, og med uret for at formindske den.
5. Når anvendelsen af rensemiddel er afsluttet, skal sikurven fjernes fra rensemidlet og anbringes i en spand med rent vand. Skyl alt rensemiddel ud af systemet.

Vedligeholdelsesvejledning

ADVARSEL

Før der udføres vedligeholdelse skal motorkontakten være i positionen OFF, og tændrørsledningerne skal være frakoblet for at forhindre utilsigtet idriftsættelse. Tryk på fodventilen eller stangudløseren for at fjerne væsketrykket i systemet.

Du skal altid benytte sikkerhedsbriller og -handsker, når du udfører vedligeholdelse, så du er beskyttet mod kemikalier og bakterier fra afløbet.

Rengøring

Slangen skal rengøres efter behov med varmt sæbevand og/eller desinficerende midler. Lad ikke vand trænge ind i motoren eller det elektriske system. Rengøringen må ikke udføres med en trykrenser. Tør enheden af med en fugtig klud.

Motor

Motoren skal holdes i stand som beskrevet i motorvejledningen, der blev leveret med enheden.

Pumpesmøring

Kontroller pumpens oliestand før idriftsættelse. Anbring højtryksrensemaskinen på en jævn overflade. Tør snavs og materiale af ved målepinden og fjern målepinden – kontroller oliestanden. Fyld SAE 30W olie (ikke renseolie) på efter behov. Fyld ikke for meget på. Sæt målepinden i igen.

Skift olien i pumpen efter de første 50 driftstimer og efterfølgende hver 500 driftstimer. Mens pumpen stadig er varm efter brug, skal du fjerne pumpens bundprop og tømme olie ned i en passende beholder. Sæt proppen i igen. Fyld cirka 32 oz / 0,9 kg SAE 30W olie (ikke renseolie) på iht. kontrolproceduren.

Gearolie

Kontroller gearkassens oliestand før idriftsættelse. Anbring højtryksrensemaskinen på en jævn overflade. Tør snavs og materiale af ved målepinden og fjern målepinden – kontroller oliestanden. Fyld SAE 90W gearolie på efter behov. Fyld ikke for meget på. Sæt målepinden i igen.

Skift gearolie efter hver 500 driftstime. Mens gearkassen stadig er varm efter brug, skal du fjerne gearkassens bundprop og tømme olie ned i en passende beholder. Sæt proppen i igen. Fyld cirka 8 oz / 0,2 kg SAE 90W gearolie på iht. kontrolproceduren.

Klargøring af pumpen til opbevaring i koldt vejr

BEMÆRK Hvis højtryksrensemaskinen skal stilles til opbevaring, hvor temperaturen er i nærheden af eller under 32°F / 0°C, skal højtryksrensemaskinen klargøres på ordentlig vis. Hvis vand fryser i pumpen, kan den tage skade.

Højtryksrensemaskinen kan klargøres til opbevaring i koldt vejr på to måder. Den første er at åbne alle ventiler i systemet og bruge trykluft til at tvinge vand ud af systemet. Denne metode kan også bruges til at tømme slangerne for vand.

Den anden metode involverer brugen af RV frostvæske (frostvæske uden ethylenglycol). Fyld ikke frostvæske med ethylenglycol i højtryksrensemaskinens pumpe. Ethylenglycol må ikke bruges i afløbssystemer.

1. Kobl et slangeafsnit på 3' / 90 cm på indgangsventilen og åbn ventilen.

2. Anbring slangens ende i beholderen med RV frostvæske.

3. Tag dysen af slangens ende.

4. Start højtryksrensemaskinen og lad den køre indtil frostvæske kommer ud af slangens ende.

Tilbehør

ADVARSEL

For at reducere risikoen for alvorlig personskade må du kun bruge det tilbehør, der er specielt designet og anbefalet til brug med RIDGID-højtryksrensemaskiner, som vist nedenfor. Andet tilbehør, der er egnet til brug med andre enheder, kan være farligt, når det bruges med RIDGIDs højtryksrensemaskiner.

Dyser og slanger til KJ-2200-højtryksrensemaskine

KatalogNr.	ModelNr.Bes	krivelse		SlangeI.D.tom. / mm	SlangeU.D.tom. / mm
64772 H-61	Fremadrettet dyse		1/8 "/3,2 mm NPT
64777 H-62		Gennemtræng-ningsdyse	Passer til slange på 1/4 "/ 6,4 mm
64782 H-64	Leddelt dyse
82842 H-65	Drejedyse 2200
64787 H-71	Fremadrettet dyse		1/4 "/6,4 mm NPT
64792 H-72		Gennemtræng-ningsdyse	Passer til slangepå 1/2 "/ 13 mm
82852 H-75	Drejedyse 2200
47592 H-1425		1/4 ′′ x 25′/ 6,4 mm x 7,6 m		3/16 / 4,8	1/4 / 6,4
47597 H-1435		1/4 ′′ x 35′/ 6,4 mm x 10,7 m		3/16 / 4,8	1/4 / 6,4
47602 H-1450		1/4 ′′ x 50′/6,4 mm x 15,2 m	1/4 ′′ / 6,4 mmVandlåsslange	3/16 / 4,8	1/4 / 6,4
49272 H-1475		1/4 ′′ x 75′/6,4 mm x 22,9 m	Orange	3/16 / 4,8	1/4 / 6,4
49277 H-1400		1/4 ′′ x 100′/6,4 mm x 30,5 m		3/16 / 4,8	1/4 / 6,4
64732 H-1415		1/4 ′′ x 150′/6,4 mm x 45,7 m		3/16 / 4,8	1/4 / 6,4
50002 HL-1		Fleksibel foring, 1/4 ′′ / 6,4 mm		1/8 / 3,2	3/16 / 4,8
50007 HL-2		Fleksibel foring, 1/2 ′′ / 13 mm		1/8 / 3,2	3/16 / 4,8
47607 H-1250		1/2 ′′ x 50′/13 mm x 15,2 m		1/4 / 6,4	1/2 / 13
47612 H-1275		1/2 ′′ x 75′/13 mm x 22,9 m		1/4 / 6,4	1/2 / 13
47617 H-1200		1/2 ′′ x 100′/13 mm x 30,5 m		1/4 / 6,4	1/2 / 13
51587 H-1211		1/2 ′′ x 110′/13 mm x 33,5 m	1/2 ′′ / 13 mmSpuleslange	1/4 / 6,4	1/2 / 13
49487 H-1215		1/2 ′′ x 150′/13 mm x 45,7 m	Sort	1/4 / 6,4	1/2 / 13
51597 H-1220		1/2 ′′ x 200′/13 mm x 61 m		1/4 / 6,4	1/2 / 13

Tilbehør til KJ-2200-højtryksrensemaskine

Katalog Nr.	Model Nr.	Beskrivelse
62882	H-5	Mini slangetromle (uden slange)
64737	H-30	H-30-vogn med slangetromle
62877	H-30 WH	H-30-vogn med slangetromle og 110' / 33,5 m x 1/2" / 13 mm spuleslange
64077	HP-22	Højtryksrensepakke, KJ-2200
64767	HW-22 Rensestang, KJ-2200
51572	H-1235	Rensestangslange 1/2" / 13 mm x 35' / 10,7 m
48157	FV-1	Fodventil
66732	HF-4	Lynkoblingsslange
48367	H-25	Vinterklargøringssæt
47542	H-21	Dyserenser
67187	H-32	Jet Vac

Dyser og slanger til KJ-3100-højtryksrensemaskine

Katalog Nr.	Model Nr.Beskrivelse			Slange I.D.tom. / mm	Slange U.D.tom. / mm
38698 H-101	Fre	madrettet dyse	1/8" / 3,2 mmNPT
38713 H-102		Gennemtrængnings-dyse	Passer til slange på 1/4" / 6,4 mm
38703 H-104	Leddelt dyse
38723 H-105		1/8" / 3,2 mm NPT drejedyse
38693 H-111	Fre	madrettet dyse	1/4" / 6,4 mm NPT
38708 H-112		Gennemtrængnings-dyse	Passer til slange på 3/6" / 9,5 mm
38718 H-115S		1/4" / 6,4 mm NPT drejedyse
16713 RR3000	Rodskæredyse
47592 H-1425		1/4" / 6,4 mm x 25' / 7,6 mvandlässlange		3/16 / 4,8	1/4 / 6,4
47597 H-1435		1/4" / 6,4 mm x 35' / 10,7 mvandlässlange	1/4" / 6,4 mm vandlässlange	3/16 / 4,8	1/4 / 6,4
47602 H-1450		1/4" / 6,4 mm x 50' / 15,2 mvandlässlange	Orange	3/16 / 4,8	1/4 / 6,4
49272 H-1475		1/4" / 6,4 mm x 75' / 22,9 mvandlässlange		3/16 / 4,8	1/4 / 6,4
49277 H-1400		1/4" / 6,4 mm x 100' / 30,5 mvandlässlange		3/16 / 4,8	1/4 / 6,4
64732 H-1415		1/4" / 6,4 mm x 150' / 45,7 mvandlässlange		3/16 / 4,8	1/4 / 6,4
64827 H-3835		3/8" / 9,5 mm ID x 35' / 10,7 m renseslange		3/8 / 9,5	5/8" / 16
64832 H-3850		3/8" / 9,5 mm ID x 50' / 15,2 mSpule-/renseslange		3/8 / 9,5	5/8" / 16
64837 H-3810		3/8" / 9,5 mm ID x 100' / 30,5 m spuleslange	3/8" / 9,5 mmSpuleslange	3/8 / 9,5	5/8" / 16
64842 H-3815		3/8" / 9,5 mm ID x 150' / 45,7 m spuleslange	Sort	3/8 / 9,5	5/8" / 16
64847 H-3820		3/8" / 9,5 mm ID x 200' / 61 m spuleslange		3/8 / 9,5	5/8" / 16
64852 H-3825		3/8" / 9,5 mm ID x 250' / 76,2 m spuleslange		3/8 / 9,5	5/8" / 16
64857 H-3830		3/8" / 9,5 mm ID x 300' / 91,4 m spuleslange		3/8 / 9,5	5/8" / 16

Tilbehør til KJ-3100-højtryksrensemaskine

Katalog Nr.	Model Nr.	Beskrivelse
62882 H-5	Mini slangetromle
64862 H-38	Slangetromle (passer til KJ-3100)
64902 H-38	WH	Slangetromle med slange på 200' / 61 m ×3/s'' / 9,5 mm ID (passer til KJ-3100)
64797 HW-30	Rensestang, KJ-3100
48367 H-25	Vinterklargøringssæt
48157	FV-1	Fodventil
66732 HF-4	Lynkoblingsslange (tromle til fodventil)
47542 H-21	Dyserenser
67187 H-32	Jet Vac

Maskinens opbevaring

ADVARSEL Højtryksrensemaskinen skal opbevares i et område med god udluftning og beskyttet mod regn og sne. Opbevar maskinen i et aflåst område og uden for børns og uvedkommende personers rækkevidde. Denne maskine kan forårsage alvorlige kvæstelser i hænderne på uerfarne brugere. Se afsnittet Vedligeholdelse for at få flere oplysninger om opbevaring i koldt vejr. Se motorvejledningen for specifikke oplysninger om motoropbevaring.

Fejlbehæftet eftersyn eller reparation kan bevirke, at maskinen bliver farlig at bruge.

I afsnittet Vedligeholdelsesvejledning findes oplysninger om de fleste af denne maskines servicebehov. Problemer, der ikke behandles i dette afsnit, bør kun løses af en autoriseret servicetekniker fra RIDGID.

Værktøjet bør undersøges på et uafhængigt autoriseret RIDGID-servicecenter eller sendes tilbage til fabrikken.

Hvis du ønsker oplysninger om det nærmeste uafhængige RIDGID-servicecenter, eller du har spørgsmål angående reparation og eftersyn:

• Kan du kontakte din lokale RIDGID-forhandler.
• Besøge www.RIDGID.com eller www.RIDGID.eu for at finde dit lokale RIDGID-kontaktpunkt.
• Kontakte RIDGIDs tekniske serviceafdeling på [e-mail], eller ringe til [phone] i USA og Canada.

Bortskaffelse

Dele af højtryksrensemaskinen indeholder værdifulde materialer og kan genbruges. I lokalområdet findes der evt. virksomheder, som specialiserer sig i genbrug. Bortskaf komponenter i overensstemmelse med alle gældende regler. Kontakt det lokale renovationsvæsen for yderligere oplysninger.

For EU-lande: Bortskaf ikke elektrisk udstyr sammen med husholdningsaffaldet!

I overensstemmelse med det europæiske direktiv 2002/96/EF om affald fra elektrisk og elektronisk udstyr og dets implementering i national

lovgivning, skal udtjent elektrisk udstyr indsamles særskilt og bortskaffes på en miljømæssig korrekt måde.

Fejlfinding

PROBLEM ÅRSAG	AFHJÆLPNING
Højtryksrensemaskinen kører, men leverer be-grænset eller intet tryk.	Utilstrækkelig vandforsyning.	Sørg for, at vandforsyningens vandhane er TÆNDT.Sørg for, at højtryksrensemaskinens indgangs-ventil er ÅBEN.Sørg for, at vandforsyningens slange er ryddet for blokeringer, ikke er bugtet eller brudt sam-men.
Højtryksrensemaskinen justeres ikke til fuldt driftstryk ved opstart.	Luft er fanget i systemet. Fjern dysen fra spuleslangen og start højtryks-rensemaskinen for at skylle luft/materiale ud af systemet.Højtryksrensemaskinens dysehuller er blokeret Fjern dysen og rens hullernes åbninger med dy-serenseren.
Højtryksrensemaski-nens trykmåler svinger fra 500 til fuldt drifts-tryk.	Højtryksrensemaskinens dysehuller er blokeret.Materiale eller luft er fanget i systemet.	Fjern dysen. Brug dyserenseren til at rense dyse-åbningerne; vælg den korrekte trådstørrelse og skub den helt gennem hver åbning for at fjerne materiale.Fjern dysen og indsæt spuleslangen i afløbet. Start højtryksrensemaskinen for at skylle fanget luft eller materiale ud.

Høytrykksspyler

Skriv ned serienummeret nedenfor, og ta vare på produktets serienummer som du finner på navneskiltet.
Serie-nr.

Innhold

Registreringsskjema for maskinens serienummer 183

Sikkerhetssymboler 185

Generelle sikkerhetsregler 185

Sikkerhet på arbeidsstedet 185

CE-samsvarserklæringen (890-011-320.10) vil følge med denne håndboken som en separat brosjyre der det er påkrevet.

Hvis du har spørsmål angående dette RIDGID®-produktet:

• Kontakt din lokale RIDGID®-forhandler.
• Gå til www.RIDGID.com eller www.RIDGID.eu for å finne ditt lokale RIDGID-kontakt.
• Kontakt RIDGIDs tekniske serviceavdeling på e-postadressen [e-mail], eller ring [phone] i USA og Canada.

- Bruk flere skarpe støt med slangen.

Dette instrument overholder Det Europæiske Råds direktiv 2004/108/EF om elektromagnetisk kompatibilitet med føl gende standarder: EN 61326-1:2006, EN 61326-2-1:2006.

CE-samsvar
