Produkttyp	Högtrycksavloppsrensare (högtryckstvätt)
Märke	Ridgid
Modell	KJ-2200
Motor	Bensin, 6,5 hk
Nominellt tryck	2200 PSI (150 bar)
Nominellt flöde	2,4 GPM (9 l/min)
Kompatibel rördiameter	1 1/4" till 6" (32 till 152 mm)
Vikt	30 kg (65 lbs)
Vattentillförsel	Kallt vatten, max 60 °C
Driftsätt	Kontinuerligt tryck eller pulsering
Fotpedal	Ingår (FV-1)
Pump	Triplex kolvpump
Säkerhetssystem	Säkerhetsventil, termisk sond
Medföljande munstycken	Ja (val efter diameter)
Pumpunderhåll	Icke-detergent SAE 30W olja, oljebyte var 500:e timme
Transmissionsunderhåll	SAE 90W olja (om tillämpligt)
Vinterförvaring	RV-frostskydd eller tryckluft
Garanti	Livstidsgaranti

Vanliga frågor - KJ2200 RIDGID

Hur startar jag högtrycksavloppsrensaren KJ-2200?

Innan start, kontrollera att vattenkranen är öppen och att pulseringsspaken är i läge 'Tryck'. Tryck ned fotpedalen för att släppa ut trycket, starta sedan motorn enligt motorhandboken. Låt motorn värmas upp innan du använder maskinen.

Vilket maxtryck kan jag uppnå med KJ-2200?

Nominellt tryck är 2200 PSI (150 bar). Överskrid aldrig detta tryck då det kan skada maskinen och orsaka personskada.

Kan jag använda varmt vatten med KJ-2200?

Ja, men vattentemperaturen får inte överstiga 60 °C (140 °F). Varmare vatten kan öppna pumpens överhettningsventil och skada systemet.

Hur rengör jag munstyckena på KJ-2200?

Använd det medföljande munstycksrengöringsverktyget. Ta bort munstycket, för in verktyget i varje öppning för att avlägsna skräp. Var noga med att inte vidga hålen. Om munstycket är skadat, byt ut det.

Vad gör jag om trycket är otillräckligt?

Kontrollera först att vattenkranen är helt öppen och att slangen inte är knäckt. Lufta systemet genom att ta bort munstycket och låta maskinen gå. Rengör även vattenfiltret och munstyckets öppningar. Om problemet kvarstår, kontrollera inställningarna på säkerhetsventilen.

Hur vinterförvarar jag KJ-2200?

Två metoder: antingen öppna kranarna och blås tryckluft genom systemet för att avlägsna vatten, eller använd RV-frostskydd (utan etylenglykol). Använd aldrig frostskydd baserat på etylenglykol.

Vilken typ av olja ska jag använda till pumpen?

Använd en icke-detergent olja av typ SAE 30W. Kontrollera nivån före varje användning och byt olja efter de första 50 timmarna, därefter var 500:e timme.

Kan jag använda rengöringsmedel med KJ-2200?

Ja, med högtryckstvättsatsen och produktinjektorn. Använd endast tvättmedel avsedda för högtryckstvättar. Spraya aldrig brandfarliga eller giftiga produkter.

Vad gör jag om högtrycksslangen av misstag kommer ut ur röret?

Släpp omedelbart fotpedalen för att stänga av vattentillförseln. Slangen under tryck kan slå runt och orsaka allvarliga skador. Starta inte förrän slangen har förts tillbaka minst en meter in i röret.

Var hittar jag reservdelar till KJ-2200?

Kontakta din lokala Ridgid-återförsäljare eller besök webbplatserna www.RIDGID.com eller www.RIDGID.eu. Du kan också kontakta teknisk support på [e-mail] eller, i USA och Kanada, på [phone].

BRUKSANVISNING KJ2200 RIDGID

Läs den här bruksanvisningen noggrant innan du använder utrustningen. Om du använder utrustningen utan att ha förstått eller följt innehållet i bruksanvisningen finns risk för elchock, brand och/eller personskador.

KJ-2200/KJ-3100 Högtrycksrensare

Anteckna serienumret nedan, och spara produktens serienummer som sitter på märkskylten.
Serie-nr

Innehåll

Registreringsformulär för maskin med serienummer....143

Säkerhetssymboler....145

Allmänna säkerhetsföreskrifter....145

Säkerhet på arbetsområdet....145

Elsäkerhet....145

Personlig säkerhet....145

Användning och skötsel av verktyget 146

Service 146

Säkerhetsvarningar för högtrycksrensare....146

Beskrivning, specifikationer och standardutrustning 147

Beskrivning....147

Specifikationer....148

Symboler 148

Standardutrustning....148

Olja för pump/växellåda....148

Kontroll före användning....149

Inställning av maskin och arbetsområde 151

Vattentillförsel 152

Förbereda avloppet....152

Inställning av slangen....153

VALTABELL FÖR SLANGAR....154

VALTABELL FÖR MUNSTYCKEN 154

Anvisningar för användning....155

Spola avloppet....156

Använda pulsläget....157

Använda högtrycksrensaren som högtryckstvätt....158

Använda högtryckstvätten....158

Insprutare för rengöringsmedel....159

Anvisningar för underhåll....159

Rengöring 159

Motor....159

Pumpsmörjning....159

Smörjning av växellådan....159

Förbereda pumpen för förvaring vid kallt väder 159

Tillbehör....160

Förvaring av maskinen 161

Service och reparationer 161

Bortskaffande 161

Felsökning 162

Livstidsgaranti....Omslagets baksida

*Översättning av bruksanvisning i original

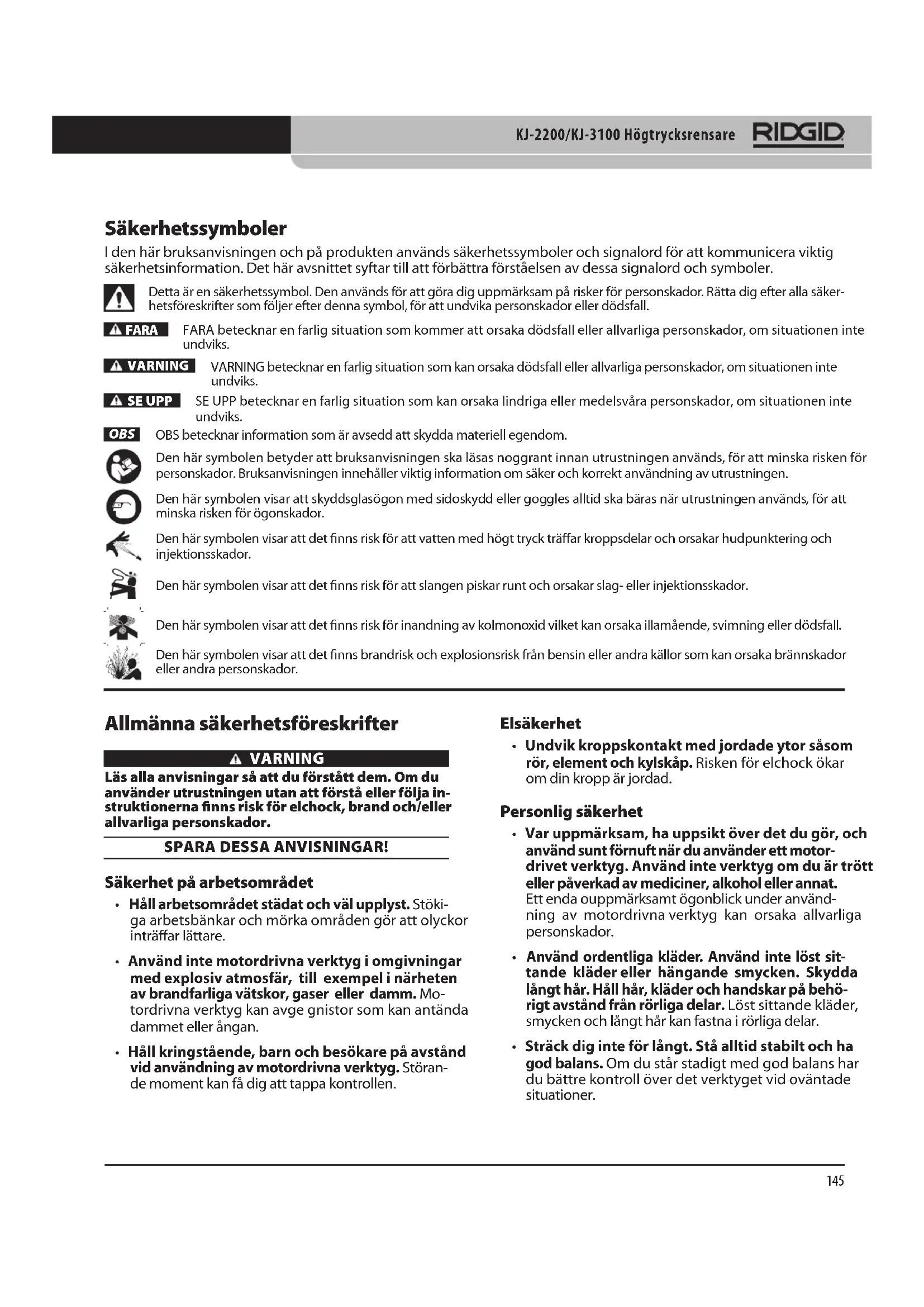

Säkerhetssymboler

I den här bruksanvisningen och på produkten används säkerhetssymboler och signalord för att kommunicera viktig säkerhetsinformation. Det här avsnittet syftar till att förbättra förståelsen av dessa signalord och symboler.

Detta är en säkerhetssymbol. Den används för att göra dig uppmärksam på risker för personskador. Rätta dig efter alla säkerhetsföreskrifter som följer efter denna symbol, för att undvika personskador eller dödsfall.

FARA

FARA betecknar en farlig situation som kommer att orsaka dödsfall eller allvarliga personskador, om situationen inte undviks.

WARNING

VARNING betecknar en farlig situation som kan orsaka dödsfall eller allvarliga personskador, om situationen inte undviks.

SE UPP

SE UPP betecknar en farlig situation som kan orsaka lindriga eller medelsvåra personskador, om situationen inte undviks.

OBS

OBS betecknar information som är avsedd att skydda materiell egendom.

Den här symbolen betyder att bruksanvisningen ska läsas noggrant innan utrustningen används, för att minska risken för personskador. Bruksanvisningen innehåller viktig information om säker och korrekt användning av utrustningen.

Den här symbolen visar att skyddsglasögon med sidoskydd eller goggles alltid ska bäras när utrustningen används, för att minska risken för ögonskador.

Den här symbolen visar att det finns risk för att vatten med högt tryck träffar kroppsdelar och orsakar hudpunktering och injektionsskador.

Den här symbolen visar att det finns risk för att slangen piskar runt och orsakar slag- eller injektionsskador.

Den här symbolen visar att det finns risk för inandning av kolmonoxid vilket kan orsaka illamående, svimning eller dödsfall.

Den här symbolen visar att det finns brandrisk och explosionsrisk från bensin eller andra källor som kan orsaka brännskador eller andra personskador.

Allmänna säkerhetsföreskrifter

WARNING

Läs alla anvisningar så att du förstått dem. Om du använder utrustningen utan att förstå eller följa instruktionerna finns risk för elchock, brand och/eller allvarliga personskador.

SPARA DESSA ANVISNINGAR!

Säkerhet på arbetsområdet

• Håll arbetsområdet städat och väl upplyst. Stöki-ga arbetsbänkar och mörka områden gör att olyckor inträffar lättare.
• Använd inte motordrivna verktyg i omgivningar med explosiv atmosfär, till exempel i närheten av brandfarliga vätskor, gaser eller damm. Motordrivna verktyg kan avge gnistor som kan antända dammet eller ångan.
• Håll kringstående, barn och besökare på avständ vid användning av motordrivna verktyg. Störan-de moment kan få dig att tappa kontrollen.

Elsäkerhet

- Undvik kroppskontakt med jordade ytor såsom rör, element och kylskåp. Risken för elchock ökar om din kropp är jordad.

Personlig säkerhet

• Var uppmärksam, ha uppsikt över det du gör, och använd sunt förnuft när du använder ett motordrivet verktyg. Använd inte verktyg om du är trött eller påverkad av mediciner, alkohol eller annat. Ett enda ouppmärksamt ögonblick under användning av motordrivna verktyg kan orsaka allvarliga personskador.
• Använd ordentliga kläder. Använd inte löst sittande kläder eller hängande smycken. Skydda långt här. Håll här, kläder och handskar på behörigt avständ från rörliga delar. Löst sittande kläder, smycken och långt här kan fastna i rörliga delar.
• Sträck dig inte för långt. Stå alltid stabilt och ha god balans. Om du står stadigt med god balans har du bättre kontroll över det verktyget vid oväntade situationer.

- Använd skyddsutrustning. Bär alltid ögonskydd. Ansiktsmasker med stoftskydd, halkfria skyddsskor, hjälm eller hörselskydd måste användas där så är lämpligt, och minskar risken för personskador.

Användning och skötsel av verktyget

- Använd inte överdriven kraft när du arbetar med utrustningen. Använd rätt verktyg för uppgiften. Rätt verktyg utför uppgiften bättre och säkrare vid den hastighet som det är konstruerat för.

- Använd inte det motordrivna verktyget om omkopplaren inte fungerar (PÅ och AV). Verktyg där omkopplaren inte fungerar är farliga, och måste repareras.

- Förvara utrustningen där den inte kan nås av barn eller obehöriga personer. Dessa verktyg är farliga i händerna på outbildade användare.

- Underhåll maskinerna noggrant. Håll kapverktygen vassa och rena. Ordentligt underhållna verktyg med vassa skärande eggar kärvar inte lika lätt och är lättare att kontrollera.

- Kontrollera att inga rörliga delar är felinställda eller kärvar, att inga delar är trasiga, och var uppmärksam på annat som kan påverka utrustningens funktion. Om verktyget är skadat ska det genomgå service innan det används igen. Många olyckor orsakas av verktyg som inte underhålls ordentligt.

- Använd endast tillbehör som tillverkaren rekommenderar för din modell. Tillbehör som passar ett verktyg kan bli farligt om det används med andra verktyg.

Service

- Verktygsservice får endast utföras av kvalifice-rad reparationspersonal. Service eller underhåll som utförs av obehörig reparationspersonal kan innebära risk för personskador.

- Använd endast identiska reservdelar vid service på ett verktyg. Följ anvisningarna i handbokens underhållsavsnitt. Användning av otillåtna delar eller underlåtelse att följa anvisningarna för underhåll kan orsaka risk för elchock eller personskador.

Säkerhetsvarningar för högtrycksrensare

WARNING

Det här avsnittet innehåller viktig säkerhetsinformation som gäller specifikt för det här verktyget.

Läs avsnittet om dessa förebyggande åtgärder noggrant innan du använder den här avloppsrensaren, så att du minskar risken för elchock eller andra allvarliga personskador.

SPARA ALLA VARNINGAR OCH ANVISNINGAR SOM REFERENS I FRAMTIDEN!

Förvara den här bruksanvisningen med maskinen, så att operatören alltid har tillgång till den.

- Använd aldrig rensmaskinen med slangänden utanför avloppsröret. Slangen kan piska runt och orsaka allvarliga personskador, och strålen kan penetrera huden och orsaka allvarlig personskada.

- Vatten under högt tryck kan injekteras under huden och orsaka allvarliga personskador inklusive amputation. Spruta aldrig på människor eller djur.

- Använd inte rensmaskinen vid högre tryck än märktrycket och inte över 140°F / 60°C (inloppsvattnets temperatur). Detta ökar risken för elchock, inklusive brännskador, och skador på rensmaskinen.

- En person måste styra både rensningsprocessen och fotventilen. Använd alltid fotventilen. Om rensslangen kommer ut ur avloppsröret måste operatören kunna stänga av vattenflödet för att minska risken för att slangen piskar och orsakar slag och skador på grund av injektering och höga tryck.

- Använd alltid lämplig personlig skyddsutrustning vid hantering och användning av utrustning för avloppsrensning. Avloppsrör kan innehålla kemikalier, bakterier eller andra ämnen som kan vara giftiga, smittande, irriterande m.m. Lämplig skyddsutrustning innefattar alltid skyddsglasögon och skyddshandskar, och kan också innefatta utrustning som till exempel latex- eller gummihandskar, an-siktsmasker, skyddsglasögon, skyddskläder, and-ningsutrustning och skyddsskor med stålhätta.

- Var noga med hygienen. Använd varmt löddrande vatten för att tvätta händer och andra kroppsdelar som utsatts för avloppsinnehåll efter hantering eller användning av utrustning för avloppsrensning. Ät inte och rök inte under användning/hantering av utrustning för avloppsrensning. Detta förhindrar att giftiga ämnen eller smittbärande ämnen sprids.

• Spruta inga giftiga eller brandfarliga vätskor. Detta minskar risken för brännskador, brand, explosioner eller andra personskador.
• Bensin och bensinångor är mycket brandfarliga och explosiva. Se motorns bruksanvisning för upp-gifter om förebyggande åtgärder för att minska risken för brännskador, explosioner och allvarliga person-skador under hantering och användning av bensin.
• Motorerna genererar kolmonoxid som är en färglös och luktlös gas. Inandning av kolmonoxid kan orsaka illamående, svimning eller dödsfall. Motorn får aldrig startas eller köras inomhus även om dörrar och fönster är öppna. Utrustningen får bara användas utomhus.
• Heta ytor kan orsaka brännskador och brand. Håll kroppsdelar och brandfarligt material på avständ från heta ytor.
• Du måste ha läst och förstått den här bruksanvisningen, motorns bruksanvisning samt alla varningar och anvisningar för all utrustning som används med det här verktyget, innan användningen börjar. Om du inte följer varningar och anvisningar kan detta orsaka allvarliga personskador och/eller skador på egendom.

En EG-försäkran om överensstämmelse (890-011-320.10) medföljer den här bruksanvisningen om så behövs (separat häfte).

Om du har någon fråga om den här RIDGID®-produkten:

• Kontakta närmaste RIDGID-distributör.
• Besök www.RIDGID.com eller www.RIDGID.eu för att lokalisera närmaste RIDGID-representant.
• Kontakta RIDGID Technical Services Department på [e-mail]. Om du befinner dig i USA eller Kanada ringer du [phone].

Beskrivning, specifikationer och standardutrustning

Beskrivning

RIDGID® motordrivna vattenrensmaskiner är flyttbara högtrycksrensmaskiner som använder en kombination av vattentryck och flöde för att få bort fett, slam, sediment och rötter från avloppsrör. En mycket flexibel och lätt slang skjuts igenom röret med hjälp av bakåtriktade strålar på rensmunstycket, och när slangen dras tillbaka spolas skräpet bort. När pulsfunktionen är aktiverad går det lättare att ta sig förbi svåra böjar och vattenlås. Alla maskiner har bensinmotor som driver den tredubbla kolvpumpen.

Figur 1 – KJ-2200 Högtrycksrensare (vatten)

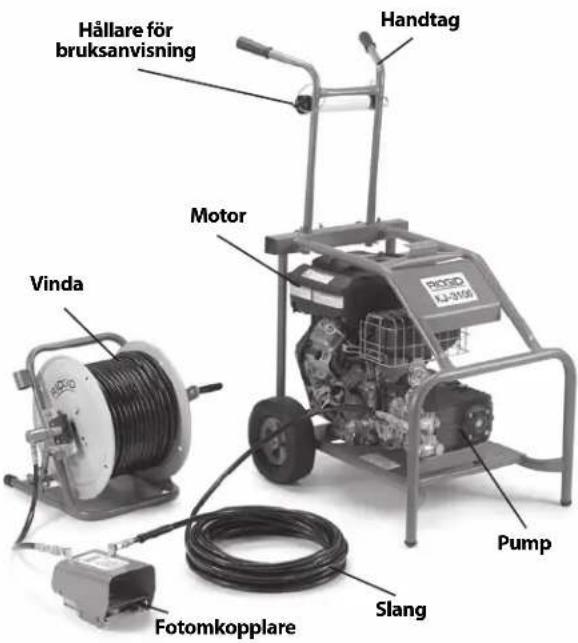

Figur 2 – KJ-3100 Högtrycksrensare (vatten)

Maskinens serienummer sitter på ramen. De sista fyra siffrorna visar tillverkningsmånad och -år. (08 = månad, 10 = år).

Specifikationer

Högtrycksrensare Modell	Motor hk	Tryck PSI / bar
KJ-2200	6.5 / 6,5	2200 / 150
KJ-3100	16	3000 / 205
Flödeshastighet GPM / liter	Avloppsledning dimension tum / mm	Vikt (utan slangvinda) Ibs / kg
2.4 / 9	1^1/_4 -6 / 32 - 152	65 / 30
5.5 / 20	2 - 10 / 50 - 250	262 / 119

Symboler

Tryckläge

Pulsläge

Standardutrustning

Alla rensmaskiner levereras med

• Passande rensmunstycken
• Rengöringsverktyg för munstycken
- Fotventil V-1
- Bruksanvisningen för motoranvändare

Se RIDGID-katalogen för uppgifter om specifik utrustning samt respektive katalognummer.

OBS Den här maskinen är avsedd för rengöring av avloppsledningar. Om den används korrekt kommer den inte att skada en avloppsledning som är i gott skick och ordentligt utformad, konstruerad och underhållen. Om avloppsledningen är i dåligt skick, eller om den inte utformats, konstruerats eller underhållits korrekt kanske avloppsrensningen inte fungerar, och det finns

även risk för skador på avloppet. Det bästa sättet att fastställa skicket på en avloppsledning före rengöring är att göra en visuell inspektion med en kamera. Felaktig användning av rensmaskinen kan skada maskinen och avloppsledningen. Den här maskinen kanske inte kan rensa alla igensättningar.

Följ dessa rutiner för korrekt montering och för att förhindra allvarliga personskador och maskinskador under användning.

Motorolja

OBS Rensmaskinen levereras utan olja i motorn. Om motorn körs utan olja kommer motorn att skära. Fyll på olja innan den startas. Den medföljande bruksanvisningen innehåller specifik information om val av olja och påfyllning av olja.

Olja för pump/växellåda

Pump: Byt ut pluggen överst på pumpen mot olje- stickan/ventilationslocket. Om rensmaskinen körs med pluggen isatt kan pumptätningarna skadas. Kontroll- lera oljenivån enligt avsnittet Anvisningar för underhåll.

Växellåda (endast KJ-3100): Ta bort pluggen överst på pumpen och sätt in oljestickan/ventilationslocket i stället. Om rensmaskinen körs med pluggen isatt kan växellådstätningarna skadas. Kontrollera oljenivån enligt avsnittet Anvisningar för underhåll.

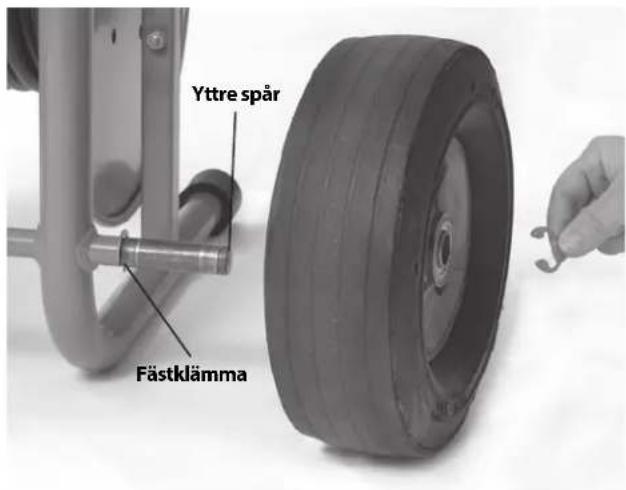

1. Montera fästklämman i det inre spåret på respektive axelände. (Se figur 4.)
2. Skjut ett hjul över respektive axelände.
3. Fäst fästklämman i det yttre spåret på respektive axelände så att hjulet sitter kvar.
4. Använd de medföljande vagnsskruvarna och vingmuttrarna för att fästa handtaget vid ramen.
5. Lyft motor-/pumpenheten på kärran och rikta in hålen i basplattan med tapparna överst på kärran. Använd spärrarna på vagnen för att hålla fast motorn/pumpen. Kontrollera att hela enheten sitter ordentligt fast.

Handtag KJ-3100

1. Sätt in handtaget genom de två hålen i bakre tvärbalken på ramen. (Se figur 5.)
2. Sätt in en hårnålssprint genom hålen i nedre delen av handtaget så att handtaget inte faller ut.
3. Skruva in T-vreden i den bakre tvärbalken. Justera handtaget enligt önskemål och dra åt vreden för att säkra handtagen.

Kontroll före användning

WARNING

Kontrollera högtrycksrensaren före varje användningstillfälle och åtgärda eventuella problem för att minska risken för allvarliga personskador eller skador på egendom på grund av höga vattentryck.

Bär alltid skyddsglasögon, handskar och annan lämplig skyddsutrustning när du inspekterar högtrycksrensaren, så att du skyddar dig mot kemikalier och bakterier på utrustningen.

1. Kontrollera att motorns startknapp/startnyckel är i avstängt läge.
2. Rengör alla handtag och reglage, och ta bort all olja, smuts och allt smörjfett från utrustningen. Detta underlättar inspektionen och förhindrar att verktyget glider ur handen vid användningen.

3. Inspektera högtrycksrensaren och alla tillbehör avseende följande:

4. Ordentlig montering och komplett.

5. Trasiga, slitna, saknade, felinställda, kärvande eller lösa delar.

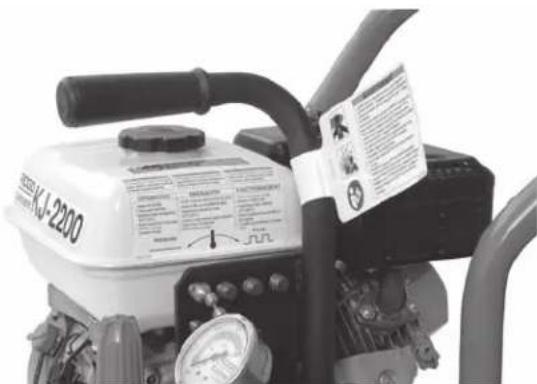

6. Varningsetiketterna finns på plats och ääsliga. (Se figur 6.)
7. Alla andra omständigheter som kan förhindr a säker och normal drift.

Om du hittar problem – använd inte högtrycksrensaren förrän problemen åtgärdats.

1. Rengör vatteninloppsfiltret/filterbrickan. Skruva loss käpan från nedre delen av inloppsfiltret och rengör den. Smuts och skräp kan hindra vattenflödet till pumpen och försämra prestandan.

1. Kontrollera att högtrycksrensarens munstycken inte är skadade eller blockerade. Blockeringar kan rengöras med ett verktyg för munstycksrengöring. Var försiktig så att munstycksöppningen inte förstoras under rengöringen. Skadade munstycken eller munstycken med förstorade munstycksöppningar kan försämra prestandan hos högtrycksrensaren - sådana munstycken måste bytas ut.

2. Kontrollera slangar och kopplingar avseende slitage och skador. Om det finns skador, sprickor, brott eller slitage som går igenom slangens yttre höljd ska du inte använda slangen. Skadade slangar kan brista och vatten med högt tryck kan spruta ut och orsaka allvarliga personskador. Utbyteslangar och utbyteskopplingar ska vara dimensionerade så att de klarar samma tryck som högtrycksrensaren ger (eller högre tryck).

3. Inspektera och utför service på motorn enligt motorns bruksanvisning.

4. Kontrollera motorns bränslenivå. För KJ-3100: lossa slangvindans spärr och vrid slangvindan framåt tills den vilar på ramen, så att du kommer åt tanklocket. Figur 8. Fyll på med blyfri bensin om så behövs. Se bruksanvisningen för motorn. Var försiktig när du hanterar bensin. Tanka på en plats med god ventilation. Överfyll inte tanken och spill inte bränsle. Kontrollera att tanklocket sitter ordentligt fast.

Figur 8 – KJ-3100 Åtkomst till bränsletanken

1. Kontrollera oljenivån i pumpen och växellådan (om utrustningen har växellåda) och fyll på olja vid behov (se Anvisningar för underhåll).

Inställning av maskin och arbetsområde

WARNING

Bär alltid skyddsglasögon, handskar och annan lämplig skyddsutrustning när du ställer in högtrycksrensaren, så att du skyddar dig mot kemikalier och bakterier på utrustningen. Skor med halkfria gummisulor kan hjälpa till att skydda mot halka, särskilt på våta underlag.

Motorerna genererar kolmonoxid som är en giftig, färglös och luktlös gas. Inandning av kolmonoxid kan orsaka illamående, svimning eller dödsfall. Motorn får aldrig startas eller köras inomhus även om dörrar och fönster är öppna. Utrustningen får bara användas utomhus.

Anpassa högtrycksrensaren och arbetsområdet enligt dessa anvisningar för att minska risken för personskador som kan uppstå på grund av vatten med högt tryck, kemiska brännskador, infektioner, kolmonoxid eller andra orsaker, och för att förhindra skador på högtrycksrensaren.

1. Kontrollera att arbetsområdet uppfyller följande:

2. Tillräcklig belysning.

3. Inga brandfarliga vätskor, ångor eller damm som kan antändas. Arbeta inte inom området förrän alla risker identifierats och åtgärdats. Högtrycksrensaren är inte explosionssäker och kan orsaka gnistor.
4. Överskådligt, plant och stabilt underlag för maskinen och operatören. Ta bort vattnet från arbetsområdet vid behov. Trä eller andra täckande ytor kan behöva tas bort.
5. Högtrycksrensaren är placerad utomhus på ett väl ventilerat område. Placera aldrig högtrycksrensaren inomhus, även om dörrar och fönster är öppna. Högtrycksrensaren behöver inte stå i omedelbar närhet till den plats där den används.
   • Lämplig vattentillförsel.

6. Se till att det finns fri väg för att köra fram högtrycksrensaren till arbetsplatsen.

7. Inspektera det avlopp som ska rensas. Försök om möjligt att fastställa ingångspunkter till avloppet samt dimensioner och längder på avloppsrören, avständ till tankar eller huvudledningar, typ av in-sättning och eventuell förekomst av kemikalier för avloppsrening eller andra kemikalier. Om kemikalier förekommer i avloppet är det viktigt att du känner till och förstår de säkerhetsåtgärder som krävs för att arbeta med kemikalierna. Kontakta kemikalietillver-karen för nödvändig information.

Ta bort fixturer (vattenklosetter och liknande) så att du kommer åt avloppet. Dra inte slangen genom en fixtur. Detta kan skada slangen och fixturen.

1. Bestäm rätt utrustning för uppgiften. Se avsnittet Specificationer för information om dessa högtrycksrensare. Avloppsrensare och högtrycksrensare för andra användningsområden finns i RIDGID-katalogen, online på www.RIDGID.com eller www.RIDGID.eu.
2. Kontrollera att all utrustning inspekterats ordentligt.

3. Kontrollera arbetsområdet och fastställ om det krävs avspärrningar för att hålla kringstående på avständ. Kringstående kan distrahera operatören. Om du arbetar nära trafik ska du sätta upp vägkoner eller andra avspärrningar för att informera fordonsförare.

4. Sätt skyddsöverdrag över arbetsområdet om så behövs. Avloppsrensning kan vara ett smutsigt jobb.

5. Ta högtrycksrensaren till ett välventilerat utrymme område utomhus och kontrollera att det finns en öppen väg fram till platsen. Använd rätt lyftteknik om maskinen behöver lyftas. Var försiktig om du flyttar utrustningen uppför och nedför trappor, och se upp med halkrisken. Bär lämpliga skor så att du inte halkar.

Vattentillförsel

Kontrollera att det finns tillräckligt vattenflöde för högtrycksrensaren. Dra en slang från vattentillförseln till högtrycksrensaren. Använd en slang med så stor diameter som möjligt, och håll slangen så kort som möjligt. En slang med ^3/4 " / 19 mm innerdiameter rekommenderas. Använd ett lämpligt bakåtflödesskydd för att uppfylla lokala regler och bestämmelser. Skruva på vattnet vid källan och mät hur länge det tar att fylla en 5 gal. / 18,9 liters ren spann. Se följande tabell för maximala fylltider för varje högtrycksrensare.

Högtrycks-rensare	Märkvärde GPM / liter	Högst 5 Gallon / 18,9 liter fylltid (spann)
KJ-2200 2.4 / 9 125 sekunder
KJ-3100 5.5 / 20 55 sekunder

Om vattenflödet är otillräckligt kommer högtrycksrensaren inte att nå tillräckligt tryck, vilket kan skada pumpen. Kontrollera att vattnet i spannen inte innehåller smuts eller skräp. Smuts och skräp i inkommande vatten kan skada pumpen, proppa igen högtrycksrensarens filtermunstycken och försämra prestandan. Använd inte vatten från dammar, sjöar eller andra källor som kan vara förorenade.

Om vattenflödet är otillräckligt kan detta eventuellt lösas genom att ansluta flera vattentillförselslangar till högtrycksrensaren, eller genom att använda en tank.

Om en tank används ska en T-koppling med fullständiga portventiler anslutas till högtrycksrensaren enligt Figur 9. Anslut en slang med dimensionen ^3/_4 " / 19 mm (högst 6' / 1,8 meter lång) till ventilen på T-kopplingens utlopp, och anslut vattentillförseln till T-kopplingens inlopp. Sätt antingen slangens ände i tanken eller anslut till tankens utlopp. Tankslangens hela längd ska vara högst 5" / 12,7 cm ovanför vatteninloppet till rensmaskinen, annars kommer rensmaskinen inte att dra vatten från tanken.

Figur 9 – Anslutningar för vattentillförsel vid användning av tank

Fyll tanken innan du startar högtrycksrensaren. När du startar högtrycksrensaren ska tankventilen stängas av. Öppna tankventilen så snart som högtrycksrensaren startats. Övervaka vattennivån i tanken och stoppa eventuellt rensningen så att tanken hinner fyllas. Låt inte vattennivån falla under slangänden.

Hett vatten kan användas för att förbättra rengöringen. Använd inte vatten som är varmare än 140°F / 60°C – detta kan göra att pumpens överhettningsskydd löser ut. När du använder hett vatten ska du även använda personlig skyddsutrustning för att minska risken för brännskador.

Vidta förebyggande åtgärder vid kall väderlek så att vattnet inte fryser i pumpen. Detta kan skada pumpen.

Kontrollera att inloppsventilen på högtrycksrensaren är stängd och fäst tillförselslangen vid högtrycksrensaren.

Förbereda avloppet

Om du arbetar genom en manhåslucka, stormlucka eller annan större öppning kan du använda rör och kopplingar för att styra upp högtrycksrensarens slang från öppningen till själva arbetsstället. Detta hindrar högtrycksrensarens slang från att piska runt i det större hålet, och skyddar slangen från skador.

Figur 10 – Förlängning med rörledning till arbetspunkten

Inställning av slangen

Var försiktig när du drar fram högtrycksrensarens slangar. Om slangarna dras över ojämna ytor, vassa kanter, korsande slangar eller liknande kan slangens hölje skadas, särskilt om högtrycksrensaren används i pulsläget. Om du låter slangen sitta kvar på vindan undviker du skador på slangen.

1. Välj en slangdimension som passar det rör som ska rengöras. Du bör inte koppla samman två högtrycksrensarslangar för att rengöra avlopp. Kopplingen mellan de två slangarna är mindre flexibel och kan förhindra passage genom kopplingarna Se valtabellen över slangar.
2. Skilj slangvindan från motorn/pumpenheten. Ställ slangvindan högst 3' / 90 cm från avloppsöppningen. Låt inte alltför stora slanglängder ligga utanför avloppskanalen, för att förhindra skador på slangen. Om det inte går att ställa slangvindan inom 3' / 90 cm från avloppsöppningen kan du dra öppningen tillbaka till slangvindan genom att använda rör med lämpliga dimensioner och kopplingar.
3. Dra en slang från högtrycksrensaren till IN-kopplingen på fotventilen. Använd PTFE-tejp för att försegla kopplingen. Placera fotventilen så att du lätt kommer åt den. Du måste kontrollera högtrycksrensarens slang och fotventil.
4. Koppla slangen från slangvindan till UT-kopplingen på fotventilen.

1. Gör en markering nära änden på högtrycksrensarens slang för att indikera var munstycket kommer nära avloppsöppningen när det dras ut. Detta hindrar munstycket från att komma ut ur avloppsledningen och piska runt. Sträckan beror på hur avloppet är konstruerat, men den bör vara minst 4' / 1,2 meter.
2. Ta bort munstycket ur änden av högtrycksrensarens slang och placera högtrycksrensarens slangände i avloppsledningen. Öppna inloppsluftventilen för att rensa luften och blåsa ut allt skräp ur högtrycksrensaren och slangarna. Låt vattnet flöda under minst 2 minuter.
3. Stäng inloppsventilen.
4. Välj ett munstycke. Använd munstycken som är exakt specificerade för den högtrycksrensare som används. Användning av felaktiga munstycken kan ge försämrade prestanda (lägt arbetstryck eller lägt flöde) eller skada högtrycksrensaren genom överdrivet höga tryck. Kontrollera att munstycksöppningarna är rena och öppna. Se valtabellen för munstycken.

Om RR3000-munstycken används för avlopp med större diameter än 6" / 152 mm och upp till 9" / 229 mm måste förlängning användas. För avloppsledningar med diametern 6' / 152 mm eller mindre behövs ingen förlängning. Dra vid behov åt förlängningen till RR3000 – dra inte åt för hårt. Om RR3000-munstycket används i en ledning som är större än 6" / 152 mm i diameter (och upp till 9" / 229 mm) utan förlängning, eller i ledningar som har större diameter än 9" / 229 mm kan munstycket ändra riktning i avloppsledningen så att det vänder tillbaka i riktning mot användaren och orsakar allvarliga personskador (Figur 12).

1. Dra åt munstycket för hand i änden av slangen – dra inte åt för hårt. Om munstycket dras åt för hårt kan det skadas och prestandan försämras.

2. Sätt in slangen med munstycket i avloppet och öppna inloppsventilen. Kontrollera att vattnet flyter fritt genom munstycket och stäng inloppsventilen.

Figur 12 – RR3000 munstycke med förlängning

VALTABELL FÖR SLANGAR

Användningsområden		Rördim.tum / mm	Munst. dim.tum / mm	Slangdim(ID)tum / mm	Slangdim (YD)tum / mm
KJ-2200	Handfat, urinoarer och mindre rörledningar i badrum.	1^1/_4 - 2/32 - 50	^1/_8/3,2 NPT	^1/_8/3,2	^3/_16/4,8
	Diskbänkar, tvättkar, rensluckor, ventilationssystem och liknande.	2 - 3 / 50 - 76	^1/_8/3,2 NPT	^3/_16/4,8	^1/_4/6,4
	Duschavlopp och golvbrunnar, laterala ledningar och fettfällor.	3 - 4 / 76 - 101	^1/_4/6,4 NPT	^1/_4/6,4	^1/_2/13
	Laterala ledningar och huvudledningar.	4 - 6 / 101 - 152	^1/_4/6,4 NPT	^1/_4/6,4	^1/_2/13
KJ-3100	Schakt, rensluckor och ventilation.	2 - 3 / 50 - 76	^1/_8/3,2 NPT	^3/_16/4,8	^1/_4/6,4
	Golvbrunnar, laterala ledningar och fettfällor.	3 - 4 / 76 - 101	^1/_4/6,4 NPT	^3/_8/9,5	^5/_8/16
	Laterala ledningar och huvudledningar.	4 - 10 / 101 - 250	^1/_4/6,4 NPT	^3/_8/9,5	^5/_8/16

VALTABELL FÖR MUNSTYCKEN

KJ-2200	Gängdim., tum / mm	^1/_8 /3,2 NPT	^1/_4 /6,4 NPT
	Slangdim. (innerdiameter), tum / mm	^1/_8 & ^3/_16 / 3,2 & 4,8	^1/_4 / 6,4
	Slangdim. (ytterdiameter), tum / mm	^3/_16 & ^1/_4 / 4,8 & 6,4	^1/_2 / 13
	Har tre strålar bakåt för maximal framdrivning vid spolning över långa avständ. Använd det här munstycket för de flesta uppgifter.	H-61 H-71
	Använder tre strålar bakåt plus en stråle framåt för att penetrera hårt sittande fett- eller slam. Den framåtriktade strålen blåser upp ett litet hål i hindret och munstycket följer efter. Systemet är också mycket effektivt för att få bort isblock.	H-62 H-72
	Använd det ledade huvudet för att gå förbi svåra böjar. Det här munstycket har tre bakåtriktade strålar.	H-64
	Använd det roterande munstycket för att rensa fett och liknande blockeringar från avloppet.	H-65 H-75
KJ-3100	Gängdim., tum / mm	^1/_8 / 3,2 NPT	^1/_4 / 6,4 NPT
	Slangdim. (innerdiameter), tum / mm	^3/_16 / 4,8	^3/_8 / 9,5
	Slangdim. (ytterdiameter), tum / mm	^1/_4 / 6,4	^5/_8 / 16
	Har fyra (4) strålar bakåt för maximal framdrivning vid spolning över långa avständ. Använd det här munstycket för de flesta uppgifter.	H-101 H-111
	Använder tre strålar bakåt plus en stråle framåt för att penetrera hårt sittande fett- eller slam. Den framåtriktade strålen blåser upp ett litet hål i hindret och munstycket följer efter. Systemet är också mycket effektivt för att få bort isblock.	H-102 H-112
	Använd det ledade huvudet för att gå förbi svåra böjar. Det här munstycket har fyra (4) bakåtriktade strålar.	H-104
	Använd det roterande munstycket för att få bort fett och liknande blockeringar från avloppet.	H-105 H-115
	Använd för att rensa bort rötter och andra slags blockeringar.OBS! Använd förlängningen för att stabilisera RR3000 vid rengöring av rör med 8" / 200 mm diameter.		RR3000

Anvisningar för användning

WARNING

Bär alltid ögonskydd för att skydda ögonen från smuts och andra föremål. Bär alltid lämplig personlig skyddsutrustning som passar arbetsmiljön.

Använd aldrig högtrycksrensaren med slangänden utanför avloppsröret. Slangen kan piska runt och orsaka allvarliga personskador, och strålen kan penetrera huden och orsaka allvarlig personskada.

Vätska under högt tryck kan injekteras under huden och orsaka allvarliga personskador inklusive amputation. Spruta aldrig på människor eller djur.

Använd inte högtrycksrensaren vid högre tryck än märktrycket och inte över 140°F / 60°C (inloppsvattnets temperatur). Detta ökar risken för elchock, inklusive brännskador, och skador på högtrycksrensaren.

En person måste styra både rensningsprocessen och fotventilen. Använd alltid fotventilen. Om rens- slangen kommer ut ur avloppsröret måste opera- tören kunna stänga av vattenflödet för att minska risken för att slangen piskar och orsakar slag och skador på grund av injektering och höga tryck.

Använd alltid lämplig personlig skyddsutrustning vid hantering och användning av utrustning för avloppsrensning. Avloppsrör kan innehålla kemikalier, bakterier eller andra ämnen som kan vara giftiga, smittande, irriterande m.m. Lämplig skyddsutrustning innefattar alltid skyddsglasö-

gon och skyddshandskar, och kan också innefatta utrustning som till exempel latex- eller gummihandskar, ansiktsmasker, skyddsglasögon, skyddskläder, andningsutrustning och skyddsskor med stålhätta.

Följ anvisningarna för att minska risken för person-skador från piskande slangar, injektering med högt tryck, kolmonoxid och andra orsaker.

1. Kontrollera att maskinen och arbetsområdet är ordentligt förberedda och att arbetsområdet är fritt från kringstående och annat som kan distrahera. Om högtrycksrensaren placeras på avständ från användningsstället måste ytterligare en person stå kvar vid högtrycksrensaren.
2. Sätt in änden på slangen med munstycket minst 3' / 90 cm så att änden på slangen inte kan komma ut ur avloppshålet och börja piska runt när maskinen startar.
3. Kontrollera att pulsaktiveringsspaken vrids moturs i tryckläget (Figur 16).
4. Öppna inloppsventilen. Starta aldrig motorn utan att vattentillförseln är PÅ. Detta kan skada pumpen.
5. Tryck på fotventilen för att sänka trycket och låta motorn starta. Kontrollera att vattnet flyter fritt genom munstycket. Följ anvisningarna för start i motorns bruksanvisning, och starta motorn. Låt motorn bli varm.

Figur 13 - Reglage

1. Vrid avlastningsventilen och övervaka samtidigt mano- metern medan du justerar trycket efter behov (medurs för att öka trycket, moturs för att minska trycket). Låt inte maskinens arbetstryck överskrida märktrycket. Använd inte överdriven kraft för att vrida avlastnings- ventilen, och använd inga skruvnycklar. Detta kommer att skada avlastningsventilen.

Högtrycksrensare Tryck, PSI / bar

KJ-2200 2200 / 150

KJ-3100 3000 / 205

Om högtrycksrensaren inte ger märktrycket eller om den ger otillförlitligt tryck.

- Kontrollera att motorns gasreglage är korrekt justerat.

- Kontrollera att inloppsventilen är helt öppen och att andra ventiler i vattentillförseln är öppna.

- Vrid avlastningsventilen medurs för att öka trycket. Använd inte överdriven kraft.

- Kontrollera att pulsreglaget är inställt på "Pressure" (tryck).

- Ställ om pulsreglaget mellan lägena "Pressure" (tryck) och "Pulse" flera gånger medan enheten körs, för att frigöra all luft som kan finnas kvar i systemet.

- Kontrollera att det inte finns några läckor i systemet. Var försiktig under inspektionen och undvik personskador. Om du hittar läckor ska högtrycksrensaren stängas AV innan läckorna åtgärdas.

- Stäng AV högtrycksrensaren. Kontrollera inloppsfiltret/filterbrickan och se till att de inte är igensatta av skräp.

- Kontrollera att det finns tillräckligt vattenflöde till högtrycksrensaren.

- Stäng av högtrycksrensaen och inloppets ventiler. Flytta munstycket och rengör munstyckena med rengöringsverktyget.

- Kör högtrycksrensaren utan munstycke på slangen för att ta bort luft eller skräp ur systemet. Stäng AV högtrycksrensaren innan du tar bort eller fäster munstycket.

1. Använd rätt arbetsställning.

2. Se till att du kan kontrollera tillslag och frånslag med fotventilen. Tryck inte på fotventilen än.

3. Håll god balans och sträck dig inte för långt.
4. Du måste kunna hålla ena handen på högtrycksrensaren hela tiden för att styra och stötta slangen.
5. Du måste kunna nå slangtrumman för att linda upp slangen.

Den här arbetsställningen hjälper dig hålla kontroll på högtrycksrensarens slang.

Figur 14 – Rätt driftsställning

Spola avloppet

När du spolar ett avloppsrör ska detta i regel göras genom att slangen skjuts in i röret hela vägen varefter den dras tillbaka. Detta gör att vatten under tryck riktas mot rörväggarna och smuts kan tas bort.

Lossa låstappen på slangvindan. När du är säker på att minst 3' / 90 cm slang är inne i röret - och med ena handen på slangen för att styra upp dess rörelse - kan du trycka på fotventilen. De reverserade jetstrålarna på munstycket hjälper till att dra in slangen i röret. Mata in slangen så längt som behövs för rengöringen. Om slangen inte går att mata fram längre så har den gått emot någon typ av hinder.

Om munstycket inte kan komma förbi ett hinder, till exempel en en ändring av riktningen (vattenlås, böj osv.) eller en blockering.

• Stöt med slangen för att komma framåt.
• Vrid slangen ett kvarts varv till ett halvt varv för att orientera slangen enligt riktningsändringen (om slangen vridits en gång genom hindret ska du vrida den tillbaka igen så att den inte viker sig) Se figur 15.
• Använd pulsläget. (se nästa avsnitt).
• Använd en slang för vattenlås eller en slang med mindre diameter.

När du kommit förbi blockeringen bör du ta dig tid och låta systemet rengöra den sektionen innan du fortsätter framåt. Flytta dig någon meter förbi hindret och dra sedan tillbaka munstycket längsamt genom hinderområdet. Gör detta flera gånger och gå sedan vidare längre in i avloppsledningen.

Håll koll på vattennivån i avloppsledningen. Om vattennivån blir för hög kan det bli nödvändigt att stänga AV högtrycksrensaren och låta vattnet rinna ut innan

du fortsätter. Det är inte lika effektivt att fortsätta spola medan ledningen är full av vatten. Låt inte högtrycksrensaren gå under någon längre tidsperiod medan fotventilen är AV. När fotventilen är AV kommer vatten att cirkulera i pumpen vilket gör att vattnet värms upp. Detta kan göra att pumpens överhettningsskydd löser ut.

När munstycket befinner sig på önskad plats inne i ledningen kan du långsamt (1' / 30 cm per minut för tyngre ansamlingar) dra tillbaka munstycket genom avloppsledningen. Använd ena handen för att styra slangen och den andra för att linda upp slangen på slangvindan. Var noga med att munstycket inte kommer ut ur avloppsledningen medan vattentrycket är på (särskilt när munstycket befinner sig nära öppningen). I så fall kan slangen börja piska runt och det höga vätsketrycket kan orsaka skador. Du måste alltid kontrollera slangen. Titta efter märket på slangen nära munstycket. Släpp fotventilen för att stänga av vattenflödet.

Stäng AV motorn enligt anvisningarna i motorns bruksanvisning, och tryck på fotventilen för att nollställa systemtrycket. Lämna aldrig ett trycksatt system. Byt munstycke vid behov och fortsätt rengöringen enligt ovan. Flera pass rekommenderas genom en ledning för att rengöringen ska bli komplett.

När du är klar och du har stängt av högtrycksrensaren kan du ta bort munstycket och öppna inloppsventilen för att spola ur pumpen och slangen. Om du använder högtrycksrensaren under kallt väder ska du omedelbart pumpa ut vattnet ur systemet så att det inte uppstår några frysskador. Se avsnittet Förvaring av maskinen för information om skydd mot kyla och frost.

Använda pulsläget

När det inte räcker med att lirka fram slangen för att komma förbi en riktningsändring eller ett hinder ska pulsläget användas. Pulsläget ger en stor variation i vattentrycket, något som gör att slangen vibrerar och gör det lättare att mata fram slangen.

1. Vrid pulsmanöverreglaget medurs till läget "Pulse". I pulsläget kommer manometern att visa ett lägre tryck än det totala trycket. Detta är normalt.

Figur 16 – Pulsaktiveringsspakens läge

1. Vid behov kan du stöta med slangen och även vrida slangen för att hjälpa den igenom hindret.
2. När du kommit förbi hindret drar du pulsmanöverreglaget moturs till läget "Pressure" (tryck). Lämna inte högtrycksrensaren i pulsläget längre tid än vad som behövs för att passera förbi ett hinder. Överdriven användning av pulsläget kan göra att slangar och system slits ut i förtid.

Använda högtrycksrensaren som högtryckstvätt

RIDGID vattenbaserade högtrycksrensare kan också användas som högtryckstvättar, genom en högtryckstvättillsats. Användning av utrustningen som högtryckstvätt fungerar på liknande sätt som högtrycksrensning av rörledningar, och anvisningarna ska användas tillsammans med denna text.

1. Lokalisera ett lämpligt arbetsområde.
2. Kontrollera att all utrustning inspekterats ordentligt.
3. Montera tvättverktyget vid slangen. Använd alltid en slang med ett märktryck som är minst lika högt som högtrycksrensarens märktryck. Använd gängtätningsmedel för att förhindra läckor.
4. Fäst slangen vid högtrycksrensarens utlopp. Kontrollera att slangens ändar är säkert anslutna så att de inte lossnar under tryck.
5. Anslut lämplig vattentillförsel till högtrycksrensaren, enligt tidigare beskrivning.

6. Öppna inloppsvattenventilen och tryck på avtryckaren på tvättverktyget så att vattnet börjar spruta och pressar ut all luft från systemet. Starta aldrig motorn utan att vattentillförseln är PÅ. Detta kan skada pumpen.

7. Kontrollera att pulsaktiveringsspaken vrids moturs i tryckläget.

8. Justering av tvättverktygsmunstycket – Du kan rotera munstycket om du vill ändra tvättmönstret från en smal stråle till en bred solfjäderformad dusch. Trycket kan justeras genom att dra munstycket framåt (lägt tryck) eller bakåt (högt tryck). Kontrollera att munstycket har dragits tillbaka till högtrycksläget för att starta driften.

Figur 17 – Justering av tvättverktygets munstycke

1. Låsning av tvättverktyget – tvättverktyget har en låsningsfunktion baktill på avtryckaren. Fäll ut låset för att stoppa avtryckaren från att aktiveras när tvättverktyget inte används.
2. Rikta verktyget i en säker riktning och tryck på avtryckaren för att sänka trycket så att motorn kan startas. Följ anvisningarna för start i motorns bruksanvisning, och starta motorn. Låt motorn bli varm. Släpp avtryckaren så snart som motorn startar.
3. Håll verktyget i en säker riktning och tryck på avtryckaren. Vrid avlastningsventilen och läs samtidigt av manometern, så att du kan justera trycket efter behov. Överskrid inte maskinens märktryck. Släpp tvättverktygets avtryckare.

Använda högtryckstvätten

1. När du använder en högtryckstvätt ska du hålla med båda händerna och rikta tvättverktyget så att du all-tid har god kontroll. Rikta aldrig strålen mot andra personer. Vätska under högt tryck kan injekteras under huden och orsaka allvarliga personskador. Rikta aldrig tvättverktyget mot elektrisk utrustning eller elektriska kablar - det finns risk för elchock.
2. Reglera vattenflödet med avtryckaren. Var försiktig när du använder högtryckstvätten. Om munstycket hålls för nära en yta kan ytan skadas. Testa på en liten och obetydlig yta och kontrollera att inställningarna fungerar.

3. Låt inte högtrycksrensaren gå under någon längre tidsperiod medan avtryckaren är AV. När avtrycka- ren är AV kommer vatten att cirkulera i pumpen vilket gör att vattnet värms upp. Detta kan göra att pumpens överhettningsskydd löser ut.

4. När du tvättat klart släpper du avtryckaren och stänger AV motorn enligt beskrivningen i motorns bruksanvisning. Tryck på avtryckaren för att släppa ut systemtrycket. Lämna aldrig ett trycksatt system.

Insprutare för rengöringsmedel.

1. Fäst insprutaren för rengöringsmedel till utloppsporten. Ta bort utgångsslangen och fäst insprutaren för rengöringsmedel så att pilen på enheten pekar i samma riktning som vattenflödet. Använd gängtätningsmedel för att motverka läckor. Sätt fast utgångsslangen igen.
2. Fäst sifonslangen vid insprutaren för rengöringsmedel. Fäst slangänden med silen i tanken för rengöringsmedel. Använd endast de rengöringsmedel som är godkända för användning tillsammans med högtryckstvättar. Följ anvisningarna för rengöringsmedel. Spruta inte brandfarliga vätskor eller giftiga kemikalier. Andra rengöringsmedel, lösningsmedel eller liknande kan skada högtrycksrensaren eller or-saka allvarliga personskador.
3. Vid användning av högtryckstvätt matas rengöringsmedlet bara fram när tvättverktygets munstycke är i lågtrycksläget. Skjut munstycket framåt till lågtrycksläget för att mata fram rengöringsmedel.
4. Under användning kan du justera frammatnings-hastigheten för rengöringsmedlet genom att vrida hylsan på insprutaren för rengöringsmedel. Vrid moturs för att öka mängden rengöringsmedel, vrid medurs för att minska mängden.
5. När du är klar med appliceringen av rengöringsmedel kan du ta bort silen, lägga den i en spann med rent vatten och spola systemet rent från allt rengöringsmedel.

Anvisningar för underhåll

WARNING

Innan du utför något underhåll ska motorn vara avstängd och tändstiftskablarna urkopplade för att förhindra oavsiktlig start. Tryck på fotventilen eller avtryckaren för att sänka allt vätsketryck i systemet.

Bär alltid skyddsglasögon och handskar när du utför underhåll, så att du skyddar dig mot kemikalier och bakterier.

Rengöring

Slangen ska rengöras vid behov med varmt löddrande vatten och/eller desinficeringsmedel. Låt inte vatten komma in i motorn eller i elsystemet. Rengör inte med högtryckstvätt. Torka av enheten med en fuktig trasa.

Motor

Utför underhåll på motorn enligt den bruksanvisning som medföljer motorn.

Pumpsmörjning

Kontrollera oljenivån i pumparna före användning. Placera högtrycksrensaren på en plan yta. Torka bort smuts och skräp från området runt oljestickan och ta bort oljestickan – kontrollera oljenivån. Fyll på SAE 30W-olja utan rengöringsverkan vid behov. Överfyll inte. Sätt tillbaka oljestickan.

Byt olja i pumpen efter de första 50 timmarnas drift och var 500:e drifttimme därefter. Ta bort pluggen på pumpens botten medan pumpen fortfarande är varm, och töm ut oljan i en lämplig behållare. Sätt tillbaka pluggen. Fyll på med cirka 32 oz / 0,9 kg SAE 30W-olja utan rengöringsverkan, och använd rekommenderad kontrollrutin.

Smörjning av växellådan

Kontrollera oljenivån i växellådan före användning. Placera högtrycksrensaren på en plan yta. Torka bort smuts och skräp från området runt oljestickan och ta bort oljestickan – kontrollera oljenivån. Fyll på SAE 90W växellådsolja. Överfyll inte. Sätt tillbaka oljestickan.

Byt olja i växellådan med 500 drifttimmars intervall. Ta bort pluggen på växellådans botten medan växellådan fortfarande är varm, och töm ut oljan i en lämplig behållare. Sätt tillbaka pluggen. Fyll på med cirka 8 oz / 0,2 kg SAE 90W växellådsolja och använd rekommenderad kontrollrutin.

Förbereda pumpen för förvaring vid kallt väder

OBS Om högtrycksrensaren ska förvaras vid förhållanden då temperaturen är nära eller under 32°F / 0°C måste högtrycksrensaren vara ordentligt preparerad. Om vatten fryser i pumpen kan pumpen skadas.

Det finns två sätt att förbereda högtrycksrensaren för förvaring vid kallt väder. Det första sättet är att öppna alla ventiler i systemet och använda tryckluft för att forcera ut vatten från systemet. Detta kan också användas för att få bort vatten ur slangarna.

Den andra metoden använder RV-frostskyddsmedel (frostskyddsmedel som inte innehåller etylenglykol). Använd inte frostskyddsmedel som innehåller etylenglykol i högtrycksrensarens pump. Etylenglykol får inte användas i avloppssystem.

1. Fäst en 3' / 90 cm-slangsektion vid inloppsventilen och öppna ventilen.

2. Placera slangänden i behållaren med RV-frotskyddsmedel.

3. Ta bort munstycket från slangens ände.
4. Starta högtrycksrensaren och kör den tills frostskyddsmedel kommer ut ur slangens ände.

Tillbehör

WARNING

För att minska risken för allvarliga personskador ska du bara använda tillbehör som konstruerats och rekommenderats särskilt för användning med RIDGID högtrycksrensare. Tillbehör som passar andra verktyg kan vara farliga om de används med RIDGID högtrycksrensare.

KJ-2200 Munstycken och slangar för högtrycksrensare

Kata- lognr.	Modell nr Beskrivning			Slang in- nerdiam. tum / mm	Slang yt- terdiam. tum / mm
64772 H	-61	Framdrivnings- munstycke	^1/_8 "/ 3,2 mm NPT
64777 H	-62 Rensm	munstycke	Passar ^1/_4 "/ 6,4 mm slang
64782 H	-64 Ledat	munstycke
82842 H	-65 Roterande munstycke 2200
64787 H	-71	Framdrivnings- munstycke	^1/_4 "/ 6,4 mm NPT
64792 H	-72 Rensm	munstycke	Passar ^1/_2 "/ 13 mm slang
82852 H	-75 Roterande munstycke 2200
47592	H-1425	^1/_4 " x 25' / 6,4 mm x 7,6 m		^3/_16 / 4,8	^1/_4 / 6,4
47597	H-1435	^1/_4 " x 35' / 6,4 mm x 10,7 m		^3/_16 / 4,8	^1/_4 / 6,4
47602	H-1450	^1/_4 " x 50'/ 6,4 mm x 15,2 m	^1/_4 "/ 6,4 mm Rensslang	^3/_16 / 4,8	^1/_4 / 6,4
49272	H-1475	^1/_4 " x 75'/ 6,4 mm x 22,9 m	Orange	^3/_16 / 4,8	^1/_4 / 6,4
49277	H-1400	^1/_4 " x 100'/ 6,4 mm x 30,5 m		^3/_16 / 4,8	^1/_4 / 6,4
64732	H-1415	^1/_4 " x 150'/ 6,4 mm x 45,7 m		^3/_16 / 4,8	^1/_4 / 6,4
50002	HL-1	Flexibel ledare, ^1/_4 " / 6,4 mm		^1/_8 / 3,2	^3/_16 / 4,8
50007	HL-2	Flexibel ledare, ^1/_2 " / 13 mm		^1/_8 / 3,2	^3/_16 / 4,8
47607	H-1250	^1/_2 " x 50'/ 13 mm x 15,2 m		^1/_4 / 6,4	^1/_2 / 13
47612	H-1275	^1/_2 " x 75'/ 13 mm x 22,9 m		^1/_4 / 6,4	^1/_2 / 13
47617	H-1200	^1/_2 " x 100'/ 13 mm x 30,5 m		^1/_4 / 6,4	^1/_2 / 13
51587	H-1211	^1/_2 " x 110'/ 13 mm x 33,5 m	^1/_2 " / 13 mm Tvättslang	^1/_4 / 6,4	^1/_2 / 13
49487	H-1215	^1/_2 " x 150'/ 13 mm x 45,7 m	Svart	^1/_4 / 6,4	^1/_2 / 13
51597	H-1220	^1/_2 " x 200'/ 13 mm x 61 m		^1/_4 / 6,4	^1/_2 / 13

KJ-2200 Tillbehör för högtrycksrensare

Kata-lognr.	Modell nr	Beskrivning
62882	H-5 Minislangvinda (slang ingår inte)
64737	H-30	H-30 Vagn med slangvinda
62877	H-30 WH	H-30 Slang med slangvinda och 110' / 33,5 m x 12 " / 13 mm slang
64077	HP-22 Högtryckstvättpaket, KJ-2200
64767	HW-22	Tvättverktyg, KJ-2200
51572 H-1235	Slang för tvättverktyg 12 " / 13 mm x 35' / 10,7 m
48157	FV-1	Fotventil
66732	HF-4	Snabbkopplingsslang
48367	H-25	Vinteranvändningssats
47542	H-21	Rengöringsverktyg för munstycken
67187	H-32	Jet Vac

KJ-3100 Munstycken och slangar för högtrycksrensare

Kata-lognr.	Modell nr Beskrivning			Slang innerdiam.tum / mm	Slang ytterdiam.tum / mm
38698	H-101	Framdrivningsmun-stycke	^1/_8 " / 3,2 mmNPT
38713	H-102	Rensmunstycke	Passar ^1/_4 " /6,4 mm slang
38703	H-104	Ledat munstycke
38723	H-105	^1/_8 " / 3,2 mm NPT roterandemunstycke
38693	H-111	Framdrivningsmun-stycke	^1/_4 " / 6,4 mmNPT
38708	H-112	Rensmunstycke	Passar ^3/_8 " /9,5 mm slang
38718	H-115S	^1/_4 " / 6,4 mm NPtroterande munstycke
16713	RR3000	Root Ranger-munstycke
47592	H-1425	^1/_4 " / 6,4 mm x 25' / 7,6 m Rensslang		^3/_16 / 4,8	V_4 / 6,4
47597	H-1435	^1/_4 " / 6,4 mm x35' / 10,7 mRensslang	^1/_4 " / 6,4 mmRensslang	^3/_16 / 4,8	V_4 / 6,4
47602	H-1450	^1/_4 " / 6,4 mm x	Orange	^3/_16 / 4,8	V_4 / 6,4
49272	H-1475	^1/_4 " / 6,4 mm x 75' / 22,9 m Rensslang		^3/_16 / 4,8	V_4 / 6,4
49277	H-1400	^1/_4 " / 6,4 mm x 100' / 30,5 mRensslang		^3/_16 / 4,8	V_4 / 6,4
64732	H-1415	^1/_4 " / 6,4 mm x 150' / 45,7 mRensslang		^3/_16 / 4,8	V_4 / 6,4
64827	H-3835	^3/_8 " / 9,5 mm ID x 35' / 10,7 mTvättslang		^3/_8 / 9,5	V_8 " / 16
64832	H-3850	^3/_8 " / 9,5 mm ID x 50' / 15,2 mJet-/Tvättslang		^3/_8 / 9,5	V_8 " / 16
64837	H-3810	^3/_8 " / 9,5 mm ID x100' / 30,5 mTvättslang	^3/_8 " / 9,5 mmTvättslang	^3/_8 / 9,5	V_8 " / 16
64842	H-3815	^3/_8 " / 9,5 mm ID x150' / 45,7 mTvättslang	Svart	^3/_8 / 9,5	V_8 " / 16
64847	H-3820	^3/_8 " / 9,5 mm ID x 200' / 61 mTvättslang		^3/_8 / 9,5	V_8 " / 16
64852	H-3825	^3/_8 " / 9,5 mm ID x 250' / 76,2 mTvättslang		^3/_8 / 9,5	V_8 " / 16
64857	H-3830	^3/_8 " / 9,5 mm ID x 300' / 91,4 mTvättslang		^3/_8 / 9,5	V_8 " / 16

KJ-3100 Tillbehör för högtrycksrensare

Kata-lognr.	Modell nr	Beskrivning
62882	H-5	Minislangvinda
64862	H-38	Slangvinda (passar KJ-3100)
64902	H-38 WH	Slangvinda med slang 200' / 61 m x^3/8 / 9,5 mm innerdiameter (passar KJ-3100)
64797	HW-30	Tvättverktyg, KJ-3100
48367	H-25	Vinteranvändningssats
48157	FV-1	Fotventil
66732	HF-4	Snabbanslutningsslang (vinda till fotventil)
47542	H-21	Rengöringsverktyg för munstycken
67187	H-32	Jet Vac

Förvaring av maskinen

⚠️ VARNING Förvara högtrycksrensaren på ett väl ventilerat utrymme och skydda den från regn och snö. Förvara maskinen i ett låst utrymme på behörigt avständ från barn och från personer som inte är vana vid högtrycksrensare. Den här maskinen kan orsaka allvarliga personskador i händerna på otränade användare. Se avsnittet Underhåll för information om förvaring i kallt väder. Se motorns bruksanvisning för specifik information om förvaring av motorn.

Service och reparationer

WARNING

Felaktigt utförd service eller reparation kan göra maskinen osäker att använda.

Se avsnittet "Anvisningar för underhåll" för uppgifter om service. Problem som inte beskrivs där måste hanteras av behörig RIDGID-tekniker.

Utrustningen ska tas till ett oberoende auktoriserat RIDGID-servicecenter eller återsändas till fabriken.

För information om ditt närmaste RIDGID Independent Service Center, eller andra frågor om service och reparation:

• Kontakta närmaste RIDGID-distributör.
• Besök www.RIDGID.com eller www.RIDGID.eu för att lokalisera närmaste RIDGID-representant.
• Kontakta RIDGID Technical Services Department på [e-mail]. Om du befinner dig i USA eller Kanada ringer du [phone].

Bortskaffande

Delar av högtrycksrensaren innehåller värdefulla material och kan återvinnas. Det finns företag som specialiserar sig på återvinning. Bortskaffa komponenterna i överensstämmelse med alla gällande bestämmelser. Kontakta återvinningsmyndigheten i din kommun för mer information.

För EG-länder: Elektrisk utrustning får inte kastas i hushållssoporna!

Enligt EU-direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter måste elektrisk utrustning

som inte längre kan användas samlas in separat och bortskaffas på ett miljömässigt korrekt sätt.

Felsökning

PROBLEM ORSAK	ÅTGÄRD
Högtrycksrensaren är igång men ger bara lågt eller inget tryck.	Otillräcklig vattentillförsel.	Kontrollera att vattentillförselkranen är PÅ.Kontrollera att högtrycksrensarens vatteninlopps-ventil är PÅ.Kontrollera att vattentillförselslangen inte är igen-satt eller vikt, och att det inte står något tungt fö-remål på den och hindrar flödet.
Högtrycksrensaren går inte till fullt arbetstryck vid start.	Det finns luft kvar i systemet.Strålarna från munstyckena är blockerade. Ta bort	Ta bort munstycket från slangen och kör hög-trycksrensaren för att spola bort luft/skräp ur sys-temet.munstycket och rengör munstycksöpp-ningarna med rengöringsverktyget.
Högtrycksrensarens manometer varierar från 500 till fullt arbets-tryck.	Strålarna från munstyckena är blockerade. Demo-ntera munstycket. Använd rengörings-verktyget för att rengöra munstycksöppning-arna. Välj rätt trädstorlek och dra igenom respek-tive munstycksöppning för att ta bort skräp som kan ha fastnat.Skräp eller luft har fastnat i systemet. Demontera munstycket och sätt in slangen i av-loppsledningen. Kör högtrycksrensaren för att få bort luft eller skräp som finns kvar.

Figur 13 - Kontroltaster

Det här instrumentet uppfyller det europeiska direktivet om elektromagnetisk kompatibilitet enligt följande standarder: EN 61326-1:2006, EN 61326-2-1:2006.

CE-overensstemmelse
