Ürün Tipi	Manuel hidrolik sıkma aleti
Marka	Ridgid
Model	RE 12-M
Nominal Basınç	12 ton (130 kN)
Bakır Kablo Kapasitesi	750 MCM'ye kadar
Alüminyum Kablo Kapasitesi	400 mm²'ye kadar (bina kalitesi bakır)
Silindir Stroku	42 mm (1,65")
Çalışma Sıcaklığı	-20°C ila 40°C (-4°F ila 104°F)
Boyutlar	557 x 208 x 82 mm (21,9 x 8,2 x 3,2 inç)
Ağırlık	5,3 kg (11,68 lb)
Kafa Dönüşü	330° boşta
Besleme Tipi	Manuel (hidrolik pompa kolu)
Ana İşlevler	Elektrik kabloları için sıkıştırma bağlantılarının sıkılması
Güvenlik	Emniyet valfi, kilit açma kolu, kalıp serbest bırakma düğmeleri
Bakım	Yumuşak bezle temizlik, aylık olarak kol millerinin yağlanması, yıllık zorunlu bakım
Dahil Aksesuarlar	Taşıma çantası, kafa desteği, kullanım kılavuzu
Garanti	Ömür Boyu Tam Garanti (Full Lifetime Warranty)
Onarılabilirlik	Sadece yetkili Ridgid tamirci tarafından onarım, orijinal yedek parçalar
Uygunluk	CE (Basınçlı Ekipman Direktifi 7/23/CE)

Sık sorulan sorular - RE 12-M RIDGID

RE 12-M sıkma aletine kalıplar nasıl takılır?

Kalıpları takmadan önce, hareketli çeneyi strok sonuna getirmek için kilit açma kolunu çalıştırın. Kalıpları çenelere yanlamasına kaydırmak için serbest bırakma düğmelerine basın. Kalıpların hizalandığından ve boşluksuz şekilde oturduğundan emin olun. Her zaman eşleştirilmiş bir kalıp çifti kullanın.

RE 12-M sıkma aleti nasıl kullanılır?

Kabloyu ve bağlantıyı üretici talimatlarına göre hazırlayın. Bağlantıyı sabit çenede ortalamak için kalıplar arasına yerleştirin. Kalıplar bağlantıya değene kadar pompa kolunu çalıştırın, ardından emniyet valfi açılana kadar devam edin (direnç kaybı ve kuru ses). Ardından, sıkılmış bağlantıyı serbest bırakmak için kilit açma koluna basın.

Sıkma sırasında emniyet valfi açılmazsa ne yapmalı?

Emniyet valfi açılmazsa, sıkma işlemi tamamlanmamıştır. Açılana kadar kolu çalıştırmaya devam edin. Sorun devam ederse, cihazı durdurun ve yetkili bir Ridgid tamircisine bakım yaptırın. Kolu asla bir uzatma ile zorlamayın.

RE 12-M sıkma aleti nasıl bakım yapılır?

Her kullanımdan sonra cihazı yumuşak ve kuru bir bezle temizleyin. Aylık olarak pompa kolu millerini mineral yağ veya hafif gres ile yağlayın. Yetkili Ridgid tamircisi tarafından yıllık bakım zorunludur (basınç kontrolü ve hidrolik sıvı değişimi).

RE 12-M için hangi aksesuarlar mevcuttur?

Resmi Ridgid aksesuarları arasında bir plastik taşıma çantası (RE 12-M için ref. 48973) ve bir çeneli kafa desteği (ref. 48988) bulunur. Ayrıca Ridgid kataloğunda uyumlu sıkma kalıpları bulabilirsiniz.

RE 12-M için temel güvenlik talimatları nelerdir?

Cihazı asla gerilim altındaki iletkenlerde (yalıtılmamış) kullanmayın. Sıkma sırasında koruyucu gözlük takın ve parmaklarınızı kalıplardan uzak tutun. Yalnızca uygun kalıplar kullanın ve cihaz, kalıplar, bağlantı ve kablo arasında uyumluluk olduğundan emin olun.

Pompa kolunda uzatma kullanabilir miyim?

Hayır, uzatma kullanımı kesinlikle yasaktır. Uzatmalar tehlikeli bir şekilde ayrılabilir ve cihazı zorlayarak ciddi yaralanmalara veya hasarlara yol açabilir. Her zaman orijinal kolu kullanın.

RE 12-M sıkma aleti nasıl saklanır?

Cihazı taşıma çantasında kuru ve kilitli bir yerde, çocukların ve eğitimsiz kişilerin erişemeyeceği şekilde saklayın. Depolama sıcaklığı -20°C ile 40°C arasında, bağıl nem %80'in altında olmalıdır.

RE 12-M sıkma aletinin garantisi nedir?

Cihaz, malzeme ve işçilik hatalarını kapsayan ömür boyu tam garantiye (Full Lifetime Warranty) sahiptir. Bir kusur durumunda Ridgid, ürünü ücretsiz olarak onaracak veya değiştirecektir. Garanti, yanlış kullanım veya normal aşınma ve yıpranmadan kaynaklanan hasarları kapsamaz.

RE 12-M için yedek parçaları nerede bulabilirim veya bakımını nerede yaptırabilirim?

Onarımlar ve bakımlar yetkili bir Ridgid tamircisi tarafından yapılmalıdır. En yakın temsilciyi bulmak için www.RIDGID.com veya www.RIDGID.eu adresini ziyaret edin. Ayrıca teknik servisle [e-mail] e-posta adresinden veya [phone] (ABD/Kanada) numaralı telefondan iletişime geçebilirsiniz.

KULLANIM KILAVUZU RE 12-M RIDGID

Bu aleti kullanmadan önce kullanıcı kılavuzunu dikkatle okuyun. Bu kılavuzun içeriğinin anlaşılmaması ve ona uyulmaması elektrik çarpması, yangın ve/veya ağır kişisel yaralanmalara yol açabilir.

RE 130-M/RE 12-M Manuel Hidrolik Sikma Aleti

Aşağıdaki Seri Numarası'nı kaydedin ve isim levhasındaki ürün seri numarasını muhafaza edin.
SeriNo.

İçindekiler

Makine Seri Numarası İçin Kayıt Formu 29

Güvenlik Sembolleri 31

Genel Güvenlik Kuralları

Çalışma Alanı Güvenliği 31

Elektrik Güvenliği 31

Kişisel Güvenlik 31

Kullanım ve Bakım ....31

Servis 32

Özel Güvenlik Bilgileri

Manuel Hidrolik Sıkma Aleti Emniyeti 32

Açıklama, Teknik Özellikler ve Standart Ekipman

Açıklama 32

Özellikler 33

Standart Ekipman....33

Aletin Muayenesi ....33

Ayarlama ve Çalıştırma Talimatları 34

Bakım Talimatları

Temizleme 36

Yağlama 36

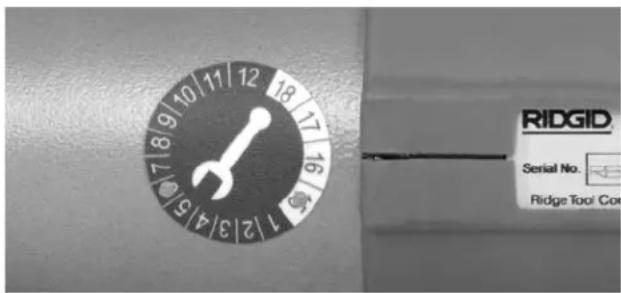

RIDGID Bağımsız Servis Merkezinde Gerekli Bakım 36

Aksesuarlar....36

Saklama....36

Bakım ve Onarım ....36

Elden Çikarma ....37

AB UYGUNLUK BEYANI....38

Ömür Boyu Garanti ....Arka Kapak

*Orijinal kılavuzun çevirisidir

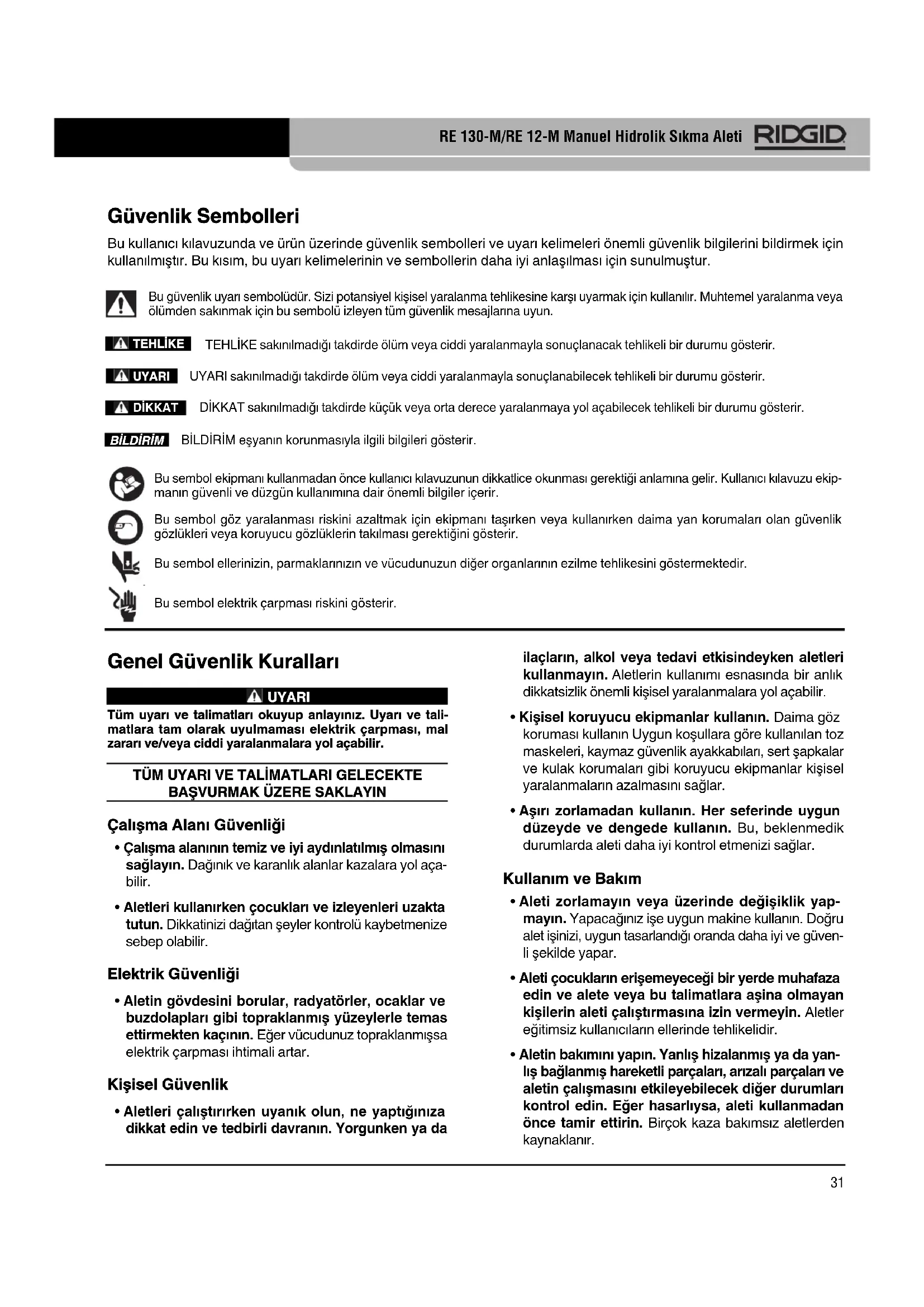

Güvenlik Sembolleri

Bu kullanıcı kılavuzunda ve ürün üzerinde güvenlik sembolleri ve uyarı kelimeleri önemli güvenlik bilgilerini bildirmek için kullanılmıştır. Bu kısım, bu uyarı kelimelerinin ve sembollerin daha iyi anlaşılması için sunulmuştur.

Bu güvenlik uyarı sembolüdür. Sizi potansiyel kişisel yaralanma tehlikesine karşı uyarmak için kullanılır. Muhtemel yaralanma veya ölümden sakınmak için bu sembolü izleyen tüm güvenlik mesajlarına uyun.

TEHLIKE TEHLIKE sakınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak tehlikeli bir durumu gösterir.

YARI UYARI sakınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanabilecek tehlikeli bir durumu gösterir.

KKAT DİKKAT sakınılmadığı takdirde küçük veya orta derece yaralanmaya yol açabilecek tehlikeli bir durumu gösterir.

BİLDİRİM

BİLDİRİM eşyanın korunmasıyla ilgili bilgileri gösterir.

Bu sembol ekipmanı kullanmadan önce kullanıcı kılavuzunun dikkatlice okunması gerektiği anlamına gelir. Kullanıcı kılavuzu ekipmanın güvenli ve düzgün kullanımına dair önemli bilgiler içerir.

Bu sembol göz yaralanması riskini azaltmak için ekipmanı taşırken veya kullanırken daima yan korumaları olan güvenlik gözlükleri veya koruyucu gözlüklerin takılması gerektiğini gösterir.

Bu sembol ellerinizin, parmaklarının ve vücudunuzun diğer organlarının ezilme tehlikesini göstermektedir.

Bu sembol elektrik çarpması riskini gösterir.

Genel Güvenlik Kuralları

UYARI

Tüm uyarı ve talimatları okuyup anlayınız. Uyarı ve talimatlara tam olarak uyulmaması elektrik çarpması, mal zararı ve/veya ciddi yaralanmalara yol açabilir.

TÜM UYARI VE TALİMATLARI GELECEKTE BAŞVURMAK ÜZERE SAKLAYIN

Çalışma Alanı Güvenliği

• Çalışma alanının temiz ve iyi aydınlatılmış olmasını sağlayın. Dağınık ve karanlık alanlar kazalara yol açabilir.
• Aletleri kullanırken çocukları ve izleyenleri uzakta tutun. Dikkatinizi dağıtan şeyler kontrolü kaybetmenize sebep olabilir.

Elektrik Güvenliği

- Aletin gövdesini borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmış yüzeylerle temas ettirmekten kaçının. Eğer vücudunuz topraklanmışsa elektrik çarpması ihtimali artar.

Kişisel Güvenlik

- Aletleri çalıştırırken uyanık olun, ne yaptığınıza dikkat edin ve tedbirli davranın. Yorgunken ya da

ilaçların, alkol veya tedavi etkisindeyken aletleri kullanmayın. Aletlerin kullanımı esnasında bir anlık dikkatsizlik önemli kişisel yaralanmalara yol açabilir.

• Kişisel koruyucu ekipmanlar kullanın. Daima göz koruması kullanın Uygun koşullara göre kullanılan toz maskeleri, kaymaz güvenlik ayakkabıları, sert şapkalar ve kulak korumaları gibi koruyucu ekipmanlar kişisel yaralanmaların azalmasını sağlar.
• Aşırı zorlamadan kullanın. Her seferinde uygun düzeyde ve dengede kullanın. Bu, beklenmedik durumlarda aleti daha iyi kontrol etmenizi sağlar.

Kullanım ve Bakım

• Aleti zorlamayın veya üzerinde değişiklik yapmayın. Yapacağınız işe uygun makine kullanın. Doğru alet işinizi, uygun tasarlandığı oranda daha iyi ve güvenli şekilde yapar.
• Aleti çocukların erişemeyeceği bir yerde muhafaza edin ve alete veya bu talimatlara aşına olmayan kişilerin aleti çalıştırmasına izin vermeyin. Aletler eğitimsiz kullanıcıların ellerinde tehlikelidir.

• Aletin bakımını yapın. Yanlış hizalanmış ya da yanlış bağlanmış hareketli parçaları, arızalı parçaları ve aletin çalışmasını etkileyebilecek diğer durumları kontrol edin. Eğer hasarlıysa, aleti kullanmadan önce tamir ettirin. Birçok kaza bakımsız aletlerden kaynaklanır.

• Tutma yerlerini kuru ve temiz tutun; yağ ve gresten arındırın. Bu, aleti daha iyi kavramanızı sağlar.

• Sıkma aletini, aksesuarlarını, alet uçlarını, vs. çalışma koşullarını ve yapılacak işi göz önünde bulundurarak bu talimatlara uygun olarak kullanın. Aletin tasarlandığı uygulama dışında kullanılması tehlikeli durumlara sebep olabilir.

Servis

- Aletinizi sadece orijinal yedek parçaları kullanan bir RIDGID Bağımsız Servis Merkezi'nde servis ettirin. Bu, aletin güvenliğinin devamlılığını sağlayacaktır.

Özel Güvenlik Bilgileri

UYARI

Bu bölüm makineye özel önemli güvenlik bilgileri içerir.

Elektrik çarpması veya ciddi yaralanma riskini azaltmak için sıkma aletinizi kullanmadan önce bu önlemleri dikkatlice okuyun.

BU TALİMATLARI SAKLAYIN!

Bu kılavuzun operatör tarafından kullanılabilmesi amacıyla makineyle birlikte muhafaza edilmesi için aletin taşındığı çantaya bir bölme ilave edilmiştir.

Manuel Hidrolik Sıkma Aleti Emniyeti

• Güç verilmiş iletkenler üzerinde veya yakınında KULLANMAYIN. Bu alet yalıtılmamıştır. Bu aletin gerilimli iletkenlerin yakınında kullanılması, ciddi yaralanma veya ölüme neden olacak elektrik çarpmasına yol açabilir.
• Yüksek basınçlı sıvı kullanılırken geniş kuvvetler yaratılmaktadır. Yüksek basınçlı sıvı cildin içine nüfuz edebilir. Büyük kuvvetler parçaları kırıp savurarak ciddi yaralanmaya neden olabilir. Tüm gereksiz personeli çalışma alanının dışında tutun. Kullanım sırasında başınızdan uzak tutun ve her zaman göz koruması dahil, uygun koruyucu ekipmanları takın.
• Kullanım döngüsü esnasında parmaklarını ve ellerinizi kalıp ve hareketli parçalardan uzak tutun. Parmaklarınız, elleriniz ve diğer organlarınız, paftalar veya bu bileşenlerin veya başka herhangi bir nesnenin arasına sıkışırsa takılabilir, ezilebilir, kırılabilir veya kopabilir.
• Aleti alet kafasını doğru paftalar düzgün şekilde takılmadan çalıştırmayın. Bu alete zarar verebilir ve/veya ciddi yaralanmalara neden olabilir.
• Aleti çalıştırmak için sap uzantıları kullanmayın. Sap uzantıları elinizden kayarak ciddi yaralanmalara yol

açabilir. Uzatılmış saplar alette aşırı yüklenme yaratıp aletin hata vermesine veya ciddi yaralanmalara yol açabilir.

• Uygun kalıp, konnektör ve kablo kombinasyonları kullanın. Uygun olmayan kombinasyonların kullanımı eksik veya uygunsuz sıkıştırmaya yol açabilir, bu da elektrik çarpası, yangın, ciddi yaralanma veya ölüm riskini arttırır.
• Bir RIDGID Manuel Hidrolik Sıkma Aletini kullanmadan önce, aşağıdaki kileri okuyup anlayın:
• Bu kullanıcı kılavuzu.
  – Konnektör ve pafta/bağlantı parçası üreticisinin kurulum talimatları,
  – Bu aletle birlikte kullanılan tüm ekipman ve malzemeler için talimatlar,
  Talimatların tümüne uyulmaması maddi hasara ve/veya ciddi kişisel yaralanmalara yol açabilir.

Bu RIDGID ^® ürünü ile ilgili sorularınız için:

• Bulunduğunuz bölgedeki RIDGID® bayisi ile iletişim kurun.
  – Yerel RIDGID irtibat noktasının iletişim bilgilerine erişmek için www.RIDGID.com veya www.RIDGID.eu adresini ziyaret edin.
• [e-mail] adresinden veya ABD ile Kanada'dan [phone] numaralı telefonu arayarak Ridge Tool Teknik Servis Departmanı ile iletişime geçebilirsiniz.

Açıklama, Teknik Özellikler ve Standart Ekipman

Açıklama

RIDGID ^® Model RE 130-M/RE 12-M Manuel Hidrolik Sıkma Aletleri, uygun paftalarla birlikte kullanıldıklarında, elektrikli sıkıştırma konnektörlerini elektrikli iletkenlere sıkıştırmak için tasarlanan elle çalıştırılan sıkma aletleridir.

Sıkma aletinin sabit bir sapı ve hareketli bir kumanda kolu vardır. Hareketli kumanda kolu mengeneyi ileri götürmek ve paftaları kapatmak için güç uygulamak suretiyle hidrolik sıvıyı pompalamak için çevirilir.

Alet konnektöre hızlı bir şekilde geçmek için hızlı ilerler ve sıkma daha düşük bir hızda tamamlanır. Bu konnektörü kavramak için gerekli el pompası sayısını azaltır ve sıkma sırasında kullanılan el gücü azaltır.

Paftalar kapalı olduğunda el gücündeki ani ve belirgin bir düşme sıkmanın tamamlandığını gösterir. Bir tıklama sesi de duyulabilir. Sıkma tamamlandıktan sonra, mengeneyi başlangıç konumuna geri çekmek ve sıkma döngüsünü tamamlamak için bırakma koluna bastırılması gerekir.

Üzerinde yük olmadığında aletin sıkma kafası dar yerlere daha kolay erişebilmesi için 330° değerine kadar dönebilir. Yük uygulandığında, sıkma kafası yerinde tutulur.

Zeminde kullanılabilmesi için sıkma aleti ile birlikte bir stand sağlanır. Stand sıkma kafası destekler böylece operatör kablo ve tırnağı paftaların arasına kolaylıkla yerleştirip bir sıkma işlemini tamamlayabilir.

Taşıma çantası alete ek olarak 15 çift paffta, kullanma kılavuzu ve sıkma kafası standı barındırabilir. RIDGID® RE 130-M/RE 12-M Manuel Hidrolik Sıkma Aletleri uygun sınıflandırmaya sahip ticari olarak bulunabilir yuvarlak paf-talarla birlikte bir tel üzerine elektrik konnektörleri sikmak için kullanılmak üzere tasarlanmışlardır.

Tedarik edilen RIDGID Sıkma Paftası/Elektrik Konnektörü Uyumluluk Çizelgesine bakın veya www.RIDGID.com/CrimpDies adresine gidin.

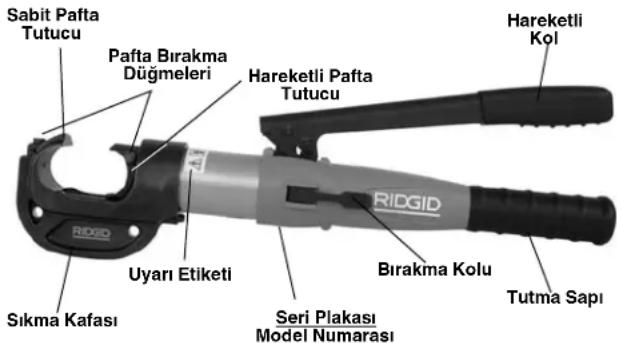

Sabit Pafta Tutucu Pafta Birakma Düğmeleri Hareketli Pafta Tutucu Hareketli Kol Uyarı Etiketi Birakma Kolu Sıkma Kafası Seri Plakası Model Numarası Tutma Sapı

Şekil 1 – RE 130-M/RE 12-M Manuel Hidrolik Sıkma Aleti

Özellikler

RE 12-M RE 130-M

Nominal

Piston Gücü .....12 ton 130kN

(107kN, (29,225

24,000 lbf)

lbf)

Paftalar.....Yuvarlak, 12 ton Yuvarlak, 130 kN

Maks. Spiral

apasite ....750 MCM 400 mm ^2

Bakır Yapı Teli, Bakır Kablo

750 MCM 240 mm

Alüminyum Alüminyum

Yapı Teli Kablo

Piston

Hareketi .....1,65" 1,65"

(42 mm) (42 mm)

Çalışma

Sıcaklığı ......-4°F - 104°F -4°F - 104°F

(-20^ - 40^) (-20^ - 40^)

Boyutlar.....21,9" x 8,2" x 3,2" 21,9" x 8,2" x 3,2"

557 x 208 x 82mm 557 x 208 x 82mm

Ağırlık......11,68 libras (5,3 kg) 11,68 libras (5,3 kg)

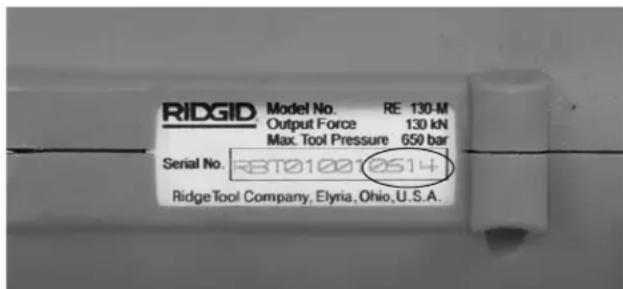

Alet seri numarası şekil 2'de gösterildiği gibi isim plakasının üzerine yerleştirilir. Son 4 hane üretim yılı ve ayını gösterir (06 = ay, 14 = yıl).

RIDGID Model No. RE 130-M Output Force 130 kN Max. Tool Pressure 650 bar Serial No. RBT01020 0514 RidgeTool Company, Elyria, Ohio, U.S.A.

Şekil 2 – Alet Seri Numarası

Standart Ekipman

RIDGID ^® Model RE 130-M veya RE 12-M Manuel Hidrolik Sıkma Aleti aşağıdakilerle birlikte gelir:

• Kullanıcı Kılavuzu
• Pafta Yuvası İşaretleme Etiketleri (İngiliz standardı veya metrik boyutlar)
• Sikma Kafası Standı

BİLDİRİM Uygun malzeme ve birleştirme yöntemlerinin seçimi sistem tasarımcısı ve/veya tesisatçının sorumluluğundadır. Herhangi bir kurulum yapmadan önce, belli gerekliliklerin dikkatle gözden geçirilmesi gerekmektedir. Bilgilerin seçimi için konnektör üreticisine başvurun.

Aletin Muayenesi

UYARI

Kullanmadan önce günlük olarak, sıkma aletinizi kontrol edin ve ezilme ve diğer nedenlerden ciddi yaralanma riskini azaltmak ve alete hasar gelmesini önlemek için herhangi bir sorunu düzeltin.

1. Tutma yerleri dahil ekipman üzerindeki her türlü yağ, gres ve kiri giderin. İncelemede ve aletin elinizden kaymasını önlemede yardımcı olur.
2. Sıkıştırma Aleti üzerinde aşağıdakileri denetleyin:

- Doğru montaj, bakım ve eksiksiz olma.

- Kırık, yıpranmış, eksik, hizası kaymış veya bağlama parçaları veya diğer bir hasar.

• Hidrolik sızıntılar. Taşıma çantasındaki yağ bir hidrolik sızıntıya işaret edebilir.
• Uyarı etiketi ve işaretlerin bulunması ve okunabilirliği (Şekil 1).
• Güvenli ve normal çalışmayı etkileyebilecek başka her türlü durum.

Herhangi bir sorun bulunursa sorunlar çözülünceye kadar aleti kullanmayın.

1. Diğer donanımın talimatlara uygun kullanıldıklarından, böylelikle düzgün çalıştıklarından emin olun. Kullanılan sıkıştırma kalıplarının temiz, hasarsız ve doğru set olduğunu doğrulayın.

Ayarlama ve Çalıştırma Talimatları

UYARI

Güç verilmiş iletkenler üzerinde veya yakınında KULLAN-MAYIN. Bu alet yalıtılmamıştır. Bu aletin gerilimli iletkenlerin yakınında kullanılması, ciddi yaralanma veya ölüme neden olacak elektrik çarpmasına yol açabilir.

Kullanım döngüsü esnasında parmaklarını zı ve ellerinizi kalıp ve hareketli parçalardan uzak tutun. Parmaklarımız, elleriniz ve diğer organlarımız, paftalar veya bu bileşenlerin veya başka herhangi bir nesnenin arasına sıkışırsa takılabilir, ezilebilir, kırılabilir veya kopabilir.

Yüksek basınçlı sıvı kullanılırken geniş kuvvetler yaratılmaktadır. Yüksek basınçlı sıvı cildin içine nüfuz edebilir. Büyük kuvvetler parçaları kırıp savurarak ciddi yaralan-maya neden olabilir. Tüm gereksiz personeli çalışma alanının dışında tutun. Kullanım sırasında başınızdan uzak tutun ve her zaman göz koruması dahil, uygun koruyucu ekipmanları takın.

Aleti, doğru paftalar alet kafasına düzgün şekilde takılmadan çalıştırmayın. Bu, alete zarar verebilir ve/veya ciddi kişisel yaralanmalara yol açabilir.

Uygun kalıp, konnektör ve kablo kombinasyonları kullanın. Uygun olmayan kombinasyonların kullanımı eksik veya uygunsuz sıkıştırmaya yol açabilir, bu da elektrik çarpası, yangın, ciddi yaralanma veya ölüm riskini arttırır.

Ezilme, elektrik çarpması ve diğer nedenler sonucu ciddi yaralanma riskini azaltmak ve alette hasar oluşumunu önlemek için ayarlama ve kullanım talimatlarına uyun.

1. Genel Güvenlik Kuralları bölümünde belirtildiği şekilde uygun bir çalışma alanı kontrolü yapın.
2. Yapılacak işi kontrol edin ve uygulamada spesifikasyonlara uygun, doğru RIDGID aleti ve paftaların kullanıldığından emin olun. Bir uygulama için yanlış

ekipmanın kullanılması yaralanmaya, alette hasara ve yanlış bağlantıların yapılmasına neden olabilir.

Tedarik edilen RIDGID Sıkma Paftası/Elektrik Konnektörü Uyumluluk Çizelgesine bakın veya www.RIDGID.com/CrimpDies adresine gidin.

1. Tüm ekipmanın talimatları uyarınca kontrol edildiğinden ve ayarlandığından emin olun.
2. Sıkma Kafasına Paftaların Sökülmesi/Takılması. Hareketli pafta tutucuyu tamamen geri çekmek için Bırakma Koluna bastırın (Şekil 3).

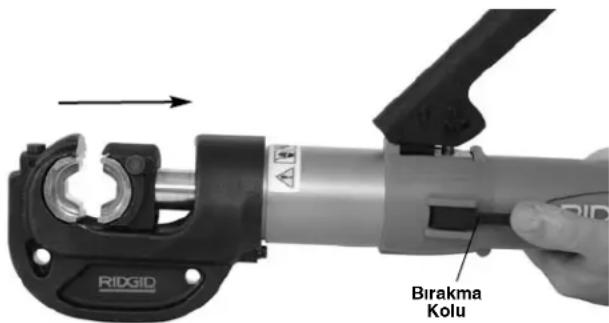

RIDGID Birakma Kolu

Şekil 3 – Tamamen çekilmiş pafta tutucu

Pafta Birakma Düğmeleri A

Şekil 4 – A. Paftalar Hizalanmış B. Paftalar Yanlış Hizalanmış

Paftaların pafta tutucularda yatay olarak içeri dışarı kaymasına izin vermek için pafta bırakma düğmelerine basın. Paftaları pafta tutuculara doğru zorlamayın. Paftalar, rahat ve güvenli bir şekilde yerine oturmalıdır ve sıkma profilleri aynı hizada olmalıdır (Şekil 4). Paftalar pafta bırakma düğmesine basılmadıkça hareket etmemelidir. Her zaman uygun bir pafta seti kullanın. Paftanın oturması ile ilgili herhangi bir sorun varsa, aleti kullanmayın. Paftalar yerleştirilmeden aleti kullanmayın.

1. Sıkma Kafası Standının Sökülmesi/Takılması.

Sıkma Aleti ile yer üzerinde çalışıyorken, sıkma kafası standı Sıkma Aletini desteklemek ve dengelemek için kullanılabilir.

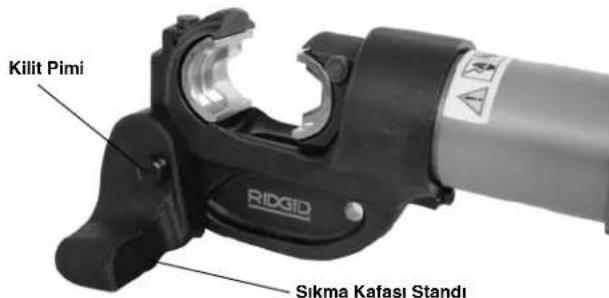

Kilit Pimi RIDGID Sikma Kafasi Standı

Şekil 5 – Sıkma Kafasını Standa Takma

Stand Sıkma Kafasına bir delikten geçen bir kilit pimi ile bağlanır. Kilit pimini tamamen takın. Bkz. Şekil 5.

1. Sıkıştırılacak bağlantı, konnektör üreticisinin talimatlarına uygun olarak hazırlayın.
2. Hareketli pafta tutucuyu tamamen geri çekmek için bırakma koluna bastırın.
3. Sıkıştırma konumu için, sıkıştırma konnektörü üreticisinin talimatlarına uyun. Bazı tel boyutları için bağlantı başına birden fazla sıkıştırma gerekebilir.

Konnektörü, hareketsiz kalıbın sıkıştırma profili üzerinde ortalayın. Uygun yerleştirilmemesi yanlış sıkıştırmaya veya donanımın hasar görmesine yol açabilir.

Tek bir sıkıştırma yapıyorsanız, kalıpları konnektör üzerindeki çizgiler içerisinde gelecek şekilde hizalayın. Birden fazla sıkıştırma yapıyorsanız, uç hatları arasında eşit aralıklarla sıkıştırma yapılması için yeterli boşluk olduğundan emin olun.

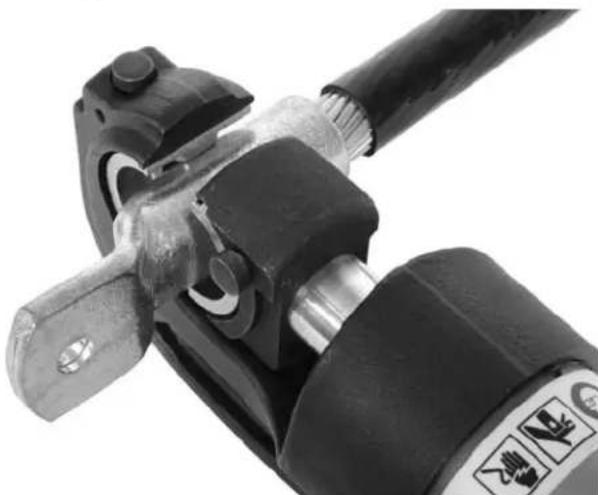

Şekil 6 – Konnektörün Hizalanması

1. Elleriniz paftalardan ve diğer hareketli parçalardan uzak olacak şekilde, hareketli paftaları hafifçe konnektöre değene kadar ilerletmek için Hareketli Kolu

pompalayın. Konnektörün paftalara düzgün şekilde yerleştirildiğini onaylayın (Şekil 6).

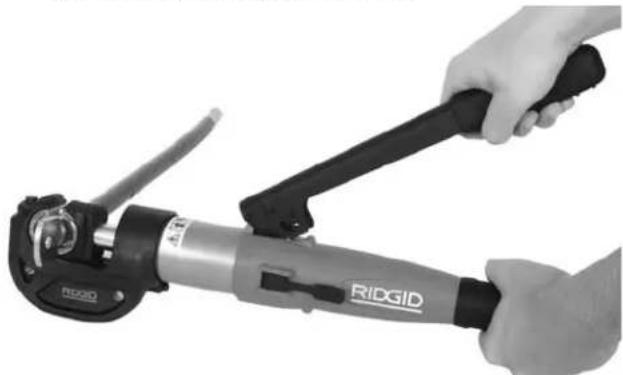

Şekil 7 – Sıkma Aletinin Kullanımı

1. Basınç düşürme valfi etkinleşene kadar Hareketli Kolu pompalamaya devam edin. Bu el kuvvetindeki ani ve belirgin bir düşme ile gösterilir. Bir tıklama sesi duyulabilir. Basınç düşürme valfi etkinleştiginde paftaları gözle kontrol edin - birbirlerine dokunmalı veya dokunmaya çok yaklaşmalıdır. (Bkz. Şekil 8.) Sap uzantılarını kullanmayın, alete zarar verebilirler veya kayıp yaralanmalara neden olabilirler.

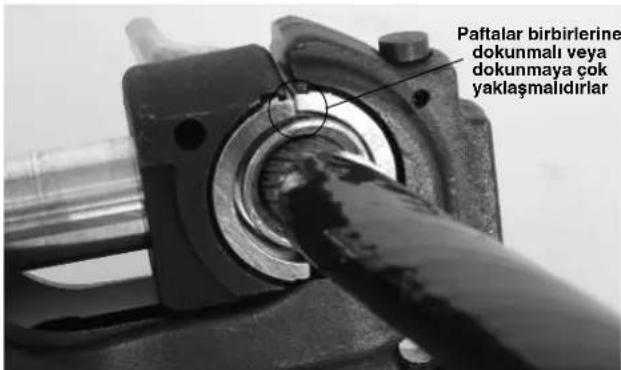

Paftalar birbirlerine dokunmalı veya dokunmaya çok yaklaşmalıdırlar

Şekil 8 – Basınç Düşürme Valfi Etkinleştiginde Paftaların Kontrol Edilmesi

Basınç düşürme valfi etkinleşene kadar hareketli paf-tayı geri çekmeyin. Basınç düşürme valfi etkin hale gelmezse sıkıştırma tamamlanmaz ve tekrarlanması gerekir.

1. Hareketli paftayı geri çekmek için bırakma koluna bastırın. Gerekirse, konnektör üreticisinin sıkıştırma konumu için talimatlarına uyarak, başı hareket ettirin ve birden fazla sıkıştırma için işlemi tekrarlayın.

2. Sıkıştırılmış bağlantıyı başlıktan çıkartın.

3. Bağlantıyı konnektör üreticisinin talimatları, normal uygulamalar ve geçerli kodlara uygun olarak denetleyin ve test edin.

Bakım Talimatları

UYARI

Ürün ömrünün uzatılması ve yaralanma riskinin azaltılması için, Sıkıştırma Aletinin bakımını bu prosedürlere uygun olarak yapın.

Temizleme

Her kullanımdan sonra, temiz, kuru, yumuşak bir bezle sıkma aletindeki ve paftalardaki tüm yağ veya kiri silin. Cilalı parçaları çizebilecek veya contalara zarar verebilecek herhangi bir kiri veya birikintiyi temizlemek için hareketli kafa mengenesine özel dikkat gösterin.

Yağlama

Aylık veya gerekirse daha sık olarak, döngül noktalarını kullanmak için hafif bir makine yağı veya gres uygulayın. Tüm fazla olan yağı temizleyin.

RIDGID Bağımsız Servis Merkezinde Gerekli Bakım

Yoğun kullanım veya ekstrem koşullarda alete yılda bir kez veya daha sık bakım uygulanmalıdır. Bu bakım alet çıkış gücünü doğrulanmasını ve hidrolik sıvısının değiştirilmesini de içerir. RIDGID Bağımsız Servis Merkezleri tarafından bakımı yapılan aletlerin gövdesinde gelecek bakım yapılması gereken tarihi gösteren bir etiket olacaktır (Bkz. Şekil 9). 1 -12 servisin gerekli olduğu ayı (6 - Haziran) ve iki hane yılı gösterir (15 - 2015).

Şekil 9 – Bakım Etiketi

Aksesuarlar

UYARI

Yaralanma riskini azaltmak için, aşağıda listelenenler gibi sadece özellikle RIDGID RE 130-M/RE 12-M Manuel Hidrolik Sıkma Aletleri ile birlikte kullanılmak üzere tasarlanmış ve tavsiye edilen aksesuarları kullanın.

KatalogNo. Açıklama

48968 RE 130-M Taşıma Çantası (Plastik)

48973 RE 12-M Taşıma Çantası (Plastik)

48988 Sıkma Kafası Standı

Bu alet için kullanılabilecek RIDGID aksesuarlarının tam bir listesi için www.RIDGID.com'da çevrim içi Ridge Tool Kataloğuna bakın veya [phone]'dan Ridge Tools Teknik Servisi Departmanını arayın.

Saklama

⚠️ UYARI Aleti taşıma çantasında saklayın ve RE 130-M/RE 12-M Manuel Hidrolik Sıkma Aletlerine aşina olmayan kişilerle çocukların erişemeyeceği kuru ve güvenli bir yere koyun. Şarjlı pabuç sıkma cihazı, eğitimsiz kullanıcıların ellerinde tehlikelidir. Depolama alanı sıcaklığı -20°C - 40°C (-4°F - 104°F) ve nemi %80 BN değerinin altında olmalıdır

Bakım ve Onarım

! UYARI

Hatalı servis ve tamir makinenin çalışmasını güvensiz kılabilir.

Bu RE 130-M/RE 12-M Manuel Hidrolik Sıkma Aleti üzerindeki servis ve onarım bir RIDGID Bağımsız Servis Merkezi tarafından yapılmalıdır. Alet tespit elemanları yetkili servisi gösterir şekilde işaretlenmiştir.

Size en yakın RIDGID Bağımsız Servis Merkezi veya servis veya onarım ile ilgili sorularınız için:

• Yerel RIDGID distribütörünüzle iletişim kurun.
• Yerel RIDGID irtibat noktasının iletişim bilgilerine erişmek için www.RIDGID.com veya www.RIDGID.eu adresini ziyaret edin.
• [e-mail] adresinden veya ABD ile Kanada'dan [phone] numaralı telefonu arayarak Ridge Tool Teknik Servis Departmanı ile iletişime geçebilirsiniz.

Elden Çıkarma

Sıkma Aletinin parçaları değerli malzemeler içerir ve geri dönüşüm uygulanabilir. Bulunduğunuz bölgede geri dönüşüm konusunda uzmanlaşmış şirketler bulunabilir. Parçaları ve yağı geçerli düzenlemelere göre elden çıkarın. Daha fazla bilgi için yerel yetkili atık yönetimi birimi ile iletişim kurun.

CE 2014

AB UYGUNLUK BEYANI

Biz,

Üretici: Yetkili Temsilci:

Bu deklarasyonun ilgili olduğu RE 130-M Manuel Hidrolik Sıkma Aletinin aşağıdaki Direktiflerle uyumlu olduğunu yegane sorumluluğu altında beyan eder.

Avrupa Parlamentosu ve 29 Mayıs 1997 Konseyi'nin 7/23/EC Direktifi (Basınç Ekipmanı)

Ridge Tool Company tarafından yetkilendirilen aşağıda imzası bulunan Harald Krondorfer yukarıda tarif edilen makinenin, kullanma kılavuzu ve uygulama kuralları uyarınca takıldığını, bakımı yapıldığını ve kullanıldığını, Listelenen Direktiflerin zorunlu güvenlik ve sağlık gerekliliklerini karşıladığı beyan eder.

Tarih: Haziran 2014 İmza:

Adı: Harald Krondorfer

Yeterlilik: Teknik Başkan Yardımcısı
