FOIRE AUX QUESTIONS - RE 12-M RIDGID

Comment installer les matrices sur la sertisseuse RE 12-M ?

Avant d'installer les matrices, actionnez la manette de déverrouillage pour ramener la mâchoire mobile en fin de course. Appuyez sur les boutons de détente pour faire glisser les matrices latéralement dans les mâchoires. Assurez-vous que les matrices sont alignées et bien assises sans jeu. Utilisez toujours une paire de matrices appareillées.

Comment utiliser la sertisseuse RE 12-M ?

Préparez le câble et le raccord selon les instructions du fabricant. Placez le raccord entre les matrices en le centrant dans la mâchoire fixe. Actionnez le levier de pompe jusqu'à ce que les matrices touchent le raccord, puis continuez jusqu'à l'ouverture du clapet de sûreté (perte de résistance et bruit sec). Ensuite, appuyez sur la manette de déverrouillage pour libérer le raccord serti.

Que faire si le clapet de sûreté ne s'ouvre pas pendant le sertissage ?

Si le clapet de sûreté ne s'ouvre pas, le sertissage est incomplet. Continuez à actionner le levier jusqu'à ce qu'il s'ouvre. Si le problème persiste, arrêtez l'appareil et faites-le réviser par un réparateur Ridgid agréé. Ne forcez jamais le levier avec une rallonge.

Comment entretenir la sertisseuse RE 12-M ?

Après chaque utilisation, nettoyez l'appareil avec un chiffon doux et sec. Lubrifiez mensuellement les axes du levier de pompe avec de l'huile minérale ou de la graisse légère. Une révision annuelle par un réparateur agréé Ridgid est obligatoire (contrôle de pression et changement du fluide hydraulique).

Quels accessoires sont disponibles pour la RE 12-M ?

Les accessoires officiels Ridgid incluent une mallette de transport en plastique (réf. 48973 pour RE 12-M) et un support de tête à mâchoires (réf. 48988). Vous pouvez également trouver des matrices de sertissage compatibles dans le catalogue Ridgid.

Quelles sont les consignes de sécurité essentielles pour la RE 12-M ?

N'utilisez jamais l'appareil sur des conducteurs sous tension (non isolé). Portez des lunettes de sécurité et tenez vos doigts éloignés des matrices pendant le sertissage. Utilisez uniquement des matrices appropriées et assurez-vous de la compatibilité entre l'appareil, les matrices, le raccord et le câble.

Puis-je utiliser une rallonge sur le levier de pompe ?

Non, l'utilisation de rallonges est formellement interdite. Les rallonges risquent de se détacher dangereusement et de stresser l'appareil, pouvant entraîner des blessures graves ou des dommages. Utilisez toujours le levier d'origine.

Comment stocker la sertisseuse RE 12-M ?

Rangez l'appareil dans sa mallette de transport dans un endroit sec et sous clé, hors de portée des enfants et des personnes non formées. La température de stockage doit être comprise entre -20°C et 40°C, avec une humidité relative inférieure à 80 %.

Quelle est la garantie de la sertisseuse RE 12-M ?

L'appareil bénéficie d'une garantie à vie intégrale (Full Lifetime Warranty) couvrant les vices de matériaux et de main-d'œuvre. En cas de défaut, Ridgid réparera ou remplacera le produit gratuitement. La garantie ne couvre pas les dommages dus à une mauvaise utilisation ou à l'usure normale.

Où puis-je trouver des pièces de rechange ou faire réviser ma RE 12-M ?

Les réparations et révisions doivent être effectuées par un réparateur Ridgid agréé. Consultez le site www.RIDGID.com ou www.RIDGID.eu pour trouver le représentant le plus proche. Vous pouvez également contacter les services techniques par email à [e-mail] ou par téléphone au [phone] (États-Unis/Canada).

MODE D'EMPLOI RE 12-M RIDGID

Sertisseuses hydrauliques manuelles

Familiarisez-vous avec ce mode d'emploi avant d'utiliser l'appareil. Tout manque de compréhension ou de respect des consignes ci-après augmenterait les risques de choc électrique, d'incendie et/ou de graves lésions corporelles.

Sertisseuses hydrauliques manuelles RE 130-M et RE 12-M
Notez ci-dessous le numéro de série indiqué sur la plaque signalétique de l'appareil pour future référence.
N° de série

Table des matières

Fiche d'enregistrement du numéro de série de l'appareil ....9

Symboles de sécurité ....11

Consignes générales de sécurité

Sécurité des lieux....11

Sécurité électrique ....11

Sécurité individuelle 11

Utilisation et entretien de l'appareil 11

Service après-vente....12

Consignes de sécurité spécifiques

Sécurité des sertisseuses manuelles....12

Description, caractéristiques techniques et équipements de base

Description....12

Caractéristiques techniques....13

Equipements de base 13

Inspection de l'appareil 14

Préparation et mode d'emploi....14

Consignes d'entretien

Nettoyage....16

Lubrification 16

Révisions périodiques ....16

Accessoires ....17

Stockage 17

Révisions et réparations ....17

Recyclage 17

Déclaration de conformité CE....18

Garantie à vie Page de garde

*Traduction de la notice originale

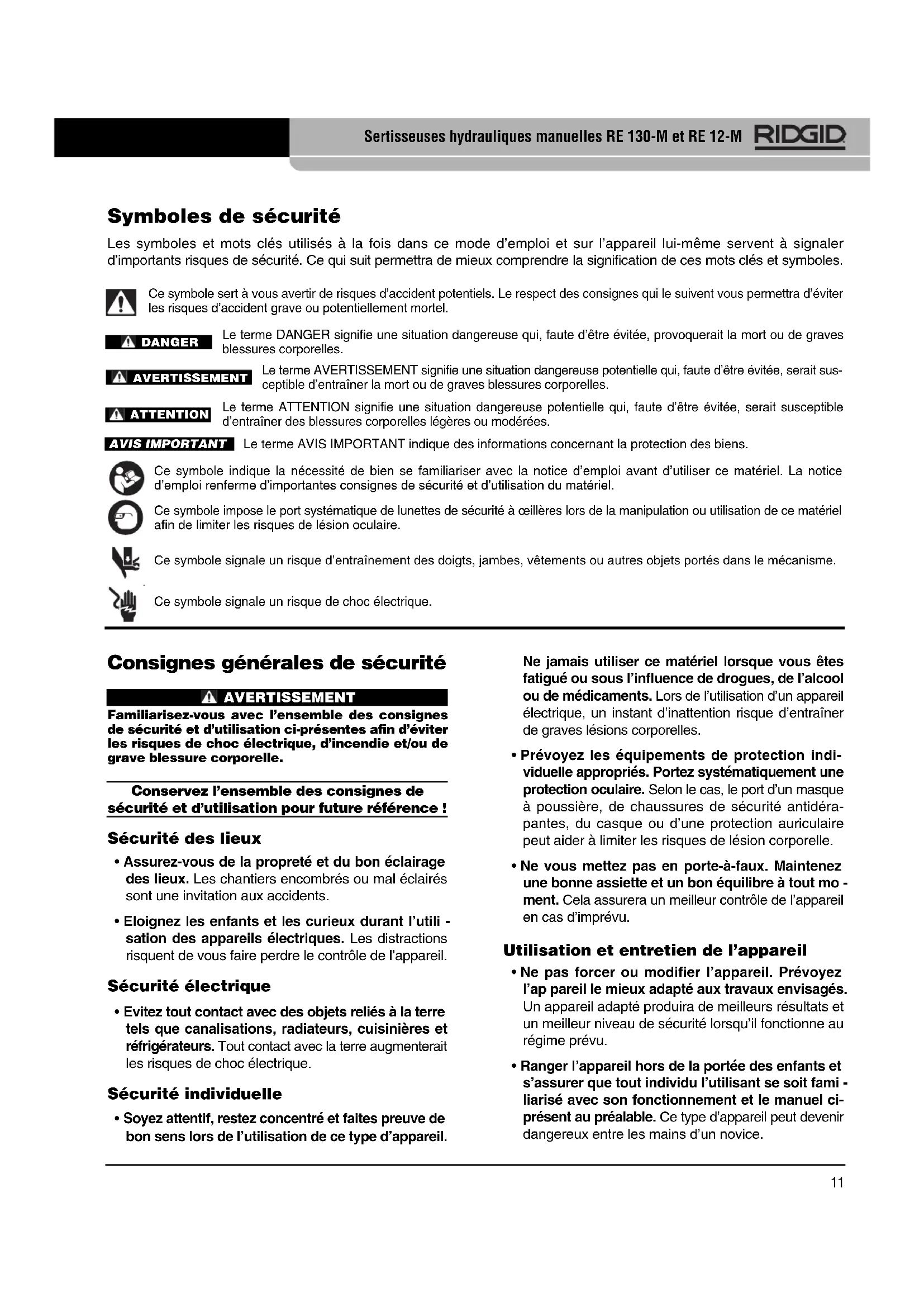

Symboles de sécurité

Les symboles et mots clés utilisés à la fois dans ce mode d'emploi et sur l'appareil lui-même servent à signaler d'importants risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.

Ce symbole sert à vous avertir de risques d'accident potentiels. Le respect des consignes qui le suivent vous permettra d'éviter les risques d'accident grave ou potentiellement mortel.

DANGER

Le terme DANGER signifie une situation dangereuse qui, faute d'être évitée, provoquerait la mort ou de graves blessures corporelles.

VERTISSEMENT

Le terme AVERTISSEMENT signifie une situation dangereuse potentielle qui, faute d'être évitée, serait susceptible d'entraîner la mort ou de graves blessures corporelles.

TTENTION

Le terme ATTENTION signifie une situation dangereuse potentielle qui, faute d'être évitée, serait susceptible d'entraîner des blessures corporelles légères ou modérées.

IMPORTANT

Le terme AVIS IMPORTANT indique des informations concernant la protection des biens.

Ce symbole indique la nécessité de bien se familiariser avec la notice d'emploi avant d'utiliser ce matériel. La notice d'emploi renferme d'importantes consignes de sécurité et d'utilisation du matériel.

Ce symbole impose le port systématique de lunettes de sécurité à œillères lors de la manipulation ou utilisation de ce matériel afin de limiter les risques de lésion oculaire.

Ce symbole signale un risque d'entraînement des doigts, jambes, vêtements ou autres objets portés dans le mécanisme.

Ce symbole signale un risque de choc électrique.

Consignes générales de sécurité

AVERTISSEMENT

Familiarisez-vous avec l'ensemble des consignes de sécurité et d'utilisation ci-présentes afin d'éviter les risques de choc électrique, d'incendie et/ou de grave blessure corporelle.

Conservez l'ensemble des consignes de sécurité et d'utilisation pour future référence !

Sécurité des lieux

• Assurez-vous de la propreté et du bon éclairage des lieux. Les chantiers encombrés ou mal éclairés sont une invitation aux accidents.
• Eloignez les enfants et les curieux durant l'utilisation des appareils électriques. Les distractions risquent de vous faire perdre le contrôle de l'appareil.

Sécurité électrique

- Evitez tout contact avec des objets reliés à la terre tels que canalisations, radiateurs, cuisinières et réfrigérateurs. Tout contact avec la terre augmenterait les risques de choc électrique.

Sécurité individuelle

- Soyez attentif, restez concentré et faites preuve de bon sens lors de l'utilisation de ce type d'appareil.

Ne jamais utiliser ce matériel lorsque vous êtes fatigué ou sous l'influence de drogues, de l'alcool ou de médicaments. Lors de l'utilisation d'un appareil électrique, un instant d'inattention risque d'entraîner de graves lésions corporelles.

• Prévoyez les équipements de protection individuelle appropriés. Portez systématiquement une protection oculaire. Selon le cas, le port d'un masque à poussière, de chaussures de sécurité antidérapantes, du casque ou d'une protection auriculaire peut aider à limiter les risques de lésion corporelle.
• Ne vous mettez pas en porte-à-faux. Maintenez une bonne assiette et un bon équilibre à tout moment. Cela assurera un meilleur contrôle de l'appareil en cas d'imprévu.

Utilisation et entretien de l'appareil

• Ne pas forcer ou modifier l'appareil. Prévoyez l'ap pareil le mieux adapté aux travaux envisagés. Un appareil adapté produira de meilleurs résultats et un meilleur niveau de sécurité lorsqu'il fonctionne au régime prévu.

• Ranger l'appareil hors de la portée des enfants et s'assurer que tout individu l'utilisateur se soit familiarisé avec son fonctionnement et le manuel ci-présent au préalable. Ce type d'appareil peut devenir dangereux entre les mains d'un novice.

• Assurer l'entretien approprié de l'appareil. S'assurer de l'absence d'éléments grippés ou endommagés, voire toute autre anomalie susceptible de nuire au bon fonctionnement et à la sécurité de l'appareil. Ne pas utiliser d'appareil endommage avant sa réparation. De nombreux accidents sont le résultat d'appareils mal entretenus.

• S'assurer de la parfaite propreté des poignées de l'appareil. Cela permettra de mieux le contrôler.
• Utilisez cette sertisseuse, ses accessoires, ses matrices, etc. selon les consignes ci-présentes, tout en tenant compte des conditions d'intervention et du type de travail envisagé. L'emploi d'un appareil électrique à des fins autres que celles prévues pourrait entrainer une situation dangereuse.

Service après-vente

- Confiez la révision de l'appareil à un réparateur qualifié se servant exclusivement de pièces de rechange identiques aux pièces d'origine. Cela assurera la sécurité opérationnelle de l'appareil.

Consignes de sécurité spécifiques

AVERTISSEMENT

Ce chapitre renferme d'importantes consignes de sécurité visant ce type d'appareil en particulier.

Afin de limiter les risques de choc électrique et autres blessures graves, familiarisez-vous avec ces consignes avant d'utiliser la sertisseuse.

Conservez ces consignes !

La mallette de transport de la sertisseuse est équipée d'un compartiment destiné à garder ce manuel à portée de main de tout utilisateur éventuel.

Sécurité des sertisseuses hydrauliques manuelles

• Ne JAMAIS utiliser l'appareil sur ou à proximité de conducteurs électriques sous tension. Cet appareil n'est pas isolé. L'utilisation de cet appareil à proximité de conducteurs électriques sous tension augmenterait les risques de choc électrique et d'électrocution.
• Ces appareils utilisent un fluide hydraulique sous haute pression pour produire des forces mécaniques importantes. De telles forces sont capables de briser et de projeter des éléments de manière dangereuse. Eloignez tout personnel non-essentiel en cours d'utilisation. Tenez-vous à l'écart des mâchoires de l'appareil durant le cycle de sertissage, et prévoyez

les équipements de protection individuelle appropriés, protection oculaire, etc.

• Eloignez vos doigts et vos mains des matrices et des mâchoires de l'appareil durant le cycle de sertissage. Vos doigts ou vos mains pourraient être écrasés, fracturés ou amputés en cas de prise entre les matrices ou entre celles-ci d'autres objets.
• S'assurer que les mâchoires de l'appareil sont équipées des matrices appropriées. L'utilisation de matrices inappropriées pourrait endommager l'appareil et/ou provoquer de graves blessures.
• Ne pas utiliser de rallonges pour actionner le levier de l'appareil. Les rallonges de levier (bras de levier) risqueraient de s'échapper dangereusement. Les rallonges peuvent également stresser l'appareil au point de l'endommager et provoquer de graves bles-sures corporelles.
• S'assurer de la compatibilité entre l'appareil, les matrices, le raccord et le câble. Des éléments dépareillés peuvent nuire à la qualité de sertissage et augmenter les risques de problèmes électriques, d'incendie et d'accident grave ou mortel.
• Familiarisez-vous avec l'ensemble des documents suivants avant d'utiliser une sertisseuse hydraulique manuelle RIDGID :

– Le mode d'emploi ci-présent

- Les consignes d'assemblage du fabricant des raccords, matrices et inserts

- Le mode d'emploi de chaque type de matériel utilisé avec cet appareil

Le non-respect de l'ensemble des consignes d'uti li- sation et de sécurité énoncées augmenterait les risques de dégâts matériels et/ou d'accident grave.

En cas de questions concernant ce produit RIDGID® veuillez :

• Consulter le distributeur RIDGID le plus proche ;
• Visiter le site www.RIDGID.com ou www.RIDGID.eu afin de localiser le représentant RIDGID le plus proche ;
• Consulter les services techniques Ridge Tool par mail adressé à [e-mail], ou bien en appelant le [phone] (à partir des Etats-Unis ou du Canada exclusivement).

Description, caractéristiques techniques et équipements de base

Description

Les sertisseuses hydrauliques manuelles type RIDGID® RE 130-M et RE 12-M sont des sertisseuses hydrauliques

manuelles qui, lorsqu'elles sont équipées des matrices appropriées, assurent le sertissage de raccords à compression pour câbles électriques.

Chacune des sertisseuses est équipée d'une poignée fixe et d'un levier de pompe. Il est nécessaire d'actionner le levier de pompe pour pomper le fluide hydraulique qui, à son tour, déplace le vérin de fermeture des matrices. Le système d'avancement rapide de l'appareil permet d'engager le raccord rapidement, tandis que son sertissage se fait plus lentement. Cela permet de limiter le nombre de trajets de levier nécessaire à l'engagement du raccord et limite l'effort nécessaire lors de son sertissage.

Lorsque les matrices se referment sur le raccord, une perte soudaine de résistance au niveau du levier, accompagnée d'un pop audible, indique la fin du cycle de ser-tissage. En fin de cycle, un bouton de décompression permet de ramener le vérin à sa position initiale et libérer l'appareil.

A vide, la tête à mâchoires de l'appareil peut tourner sur 330° pour en faciliter l'accès aux endroits difficiles. Une fois sous charge, la tête à mâchoires est immobilisée.

Un support de tête est prévu pour utiliser la sertisseuse à même le sol. Celui-ci permet d'immobiliser la tête à mâchoires afin qu'un seul utilisateur puisse facilement positionner à la fois le câble et le raccord à sertir entre les mâchoires.

En plus de la sertisseuse elle-même, la mallette de transport peut contenir 15 paires de matrices, le mode d'emploi et le support de tête.

Les sertisseuses hydrauliques manuelles RIDGID® RE 130-M et RE 12-M utilisent des matrices cylindriques du commerce homologuées pour le sertissage de raccords de câble électrique.

Consultez le tableau de compatibilité des matrices et raccords de sertissage ci-joint, ou bien le lien www.RIDGID.com/CrimpDies.

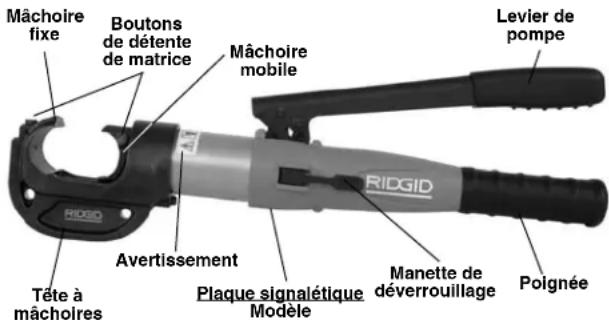

Figure 1 – Sertisseuses hydrauliques manuelles RE 130-M et RE 12-M

Caractéristiques techniques

RE 12-M RE 130-M

Pression nominale

(vérin)......12 tonnes 130 kN

de câble .....750 MCM Câble cuivre de

pour cuivre 400 mm ^2 , câble

et alu qualité alu de 240 mm ^2

« bâtiment »

Trajet du vérin...1,65" 1,65"

(42mm) (42mm)

Limites de

température de

fonctionnement...-4°F à 104°F -4°F à 104°F

(-20°C à 40°C) (-20°C à 40°C)

Dimensions.....21,9" x 8,2" x 3,2" 21,9" x 8,2" x 3,2"

557 x 208 x 82mm 557 x 208 x 82mm

Poids.....11,68 livres (5,3 kg) 11,68 livres (53 kg)

Le numéro de série de l'appareil se trouve sur sa plaque signalétique comme indiqué à la Figure 2. Les 4 derniers chiffres représentent le mois et l'année de fabrication (06 = mois, 14 = année).

Figure 2 – Numéro de série de l'appareil

Equipements de base

Les sertisseuses hydrauliques manuelles type RE 130-M et RE 12-M sont livrés avec les éléments suivants :

• Mode d'emploi
• Autocollants de positionnement des matrices (anglais ou métrique)
• Support de tête à mâchoires RIDGID®

AVIS IMPORTANT La sélection des matériaux et des méthodes de raccordement appropriés est du ressort du bureau d'études et/ou à l'installateur concerné(s). Il convient d'effectuer une étude approfondie des besoins spécifiques du réseau avant toute tentative d'installation. Consultez le fabricant des raccords pour les critères de sélection.

Inspection de l'appareil

AVERTISSEMENT

Examinez l'appareil au quotidien afin de corriger toute anomalie éventuelle qui serait susceptible d'endommager l'appareil et provoquer de graves lésions corporelles par écrasement ou autres causes.

1. Eliminez toutes traces de cambouis et de crasse de l'ensemble de l'appareil, et notamment au niveau de la poignée et du levier. Cela facilitera l'inspection de l'appareil et l'empêchera de s'échapper de vos mains.

2. Examinez la sertisseuse pour :

3. Un bon assemblage, entretien et intégrité.

4. Signes d'éléments brisés, usés, absents, désa - lignés, grippés ou autrement endommagés.
5. Fuites hydrauliques. La présence d'huile dans la mallette de transport peut signaler une fuite d'huile hydraulique.
6. La présence et lisibilité des avertissements et marquages (Figure 1).
7. Toute autre anomalie susceptible de nuire au bon fonctionnement et à la sécurité de l'appareil.

Il est impératif de faire corriger toute anomalie éventuelle avant d'utiliser l'appareil à nouveau.

1. Examinez et entretenez tout autre matériel utilisé selon les consignes applicables afin d'assurer son bon fonctionnement. Vérifiez la propreté, le bon état et l'assortiment des jeux de matrices utilisés.

Consignes de préparation et d'utilisation de l'appareil

AVERTISSEMENT

Cet appareil n'est pas isolé et ne doit pas être utilisé sur ou à proximité des conducteurs électriques sous tension. L'utilisation de cet appareil à proximité d'un conducteur électrique sous tension augmenterait les risques de choc électrique et d'électrocution.

Eloignez vos doigts et vos mains de matrices et du mécanisme durant le cycle de sertissage. Les doigts

et les mains risquent d'être écrasés, fracturés ou amputés en cas de prise entre les matrices ou entre celles-ci et tout autre objet.

D'importantes forces mécaniques sont produites par le fluide hydraulique sous haute pression. Une fuite d'hydraulique sous haute pression est capable de pénétrer la peau. D'importantes forces mécaniques peuvent briser et projeter les composants de l'appareil de manière dangereuse. Eloignez tout personnel non-essentiel en cours de sertissage. Tenez-vous à l'écart des mâchoires de l'appareil durant le cycle de sertissage, et prévoyez les équipements de protection individuelle appropriés, protection oculaire, etc.

S'assurer que les mâchoires de l'appareil sont équipées des matrices appropriées. L'utilisation de matrices inappropriées pourrait endommager l'appareil et/ou provoquer de graves blessures.

S'assurer de la compatibilité entre l'appareil, les matrices, le raccord et le câble. Des éléments dépareillés peuvent nuire à la qualité de sertissage et augmenter les risques de problèmes électriques, d'incendie et d'accident grave ou mortel.

Respectez les consignes de préparation et d'utili sa- tion de l'appareil afin de limiter les risques d'écrase ment, de choc électrique ou autres blessures et éviter d'endommager l'appareil.

1. Assurez-vous que le chantier a été préparé conformément aux directives du chapitre « Consignes générales de sécurité ».
2. Examinez les travaux prévus afin de déterminer le type d'appareil RIDGID et matrices nécessaires selon leurs spécifications respectives. L'emploi d'un matériel inadapté pourrait endommager l'appareil, provoquer des accidents et compromettre les raccords sertis.

Reportez-vous au tableau de compatibilité des matrices RIDGID et raccords de sertissage fourni ou au lien www.RIDGID.com/CrimpDies.

1. Assurez-vous de l'inspection préalable et de l'installation appropriée de l'ensemble du matériel utilisé en vous reportant aux consignes correspondantes.
2. Dépose et installation des matrices de sertissage. a. Actionnez s la manette de déverrouillage manuelle afin de ramener la mâchoire mobile en fin de course (Figure 3).

Figure 3 – Mâchoire en fin de course

Figure 4 – A. Matrices alignées B. Matrices désalignées

Appuyez sur les boutons de détente pour permettre aux matrices de glisser latéralement et sortir ou rentrer dans les mâchoires. Ne forcez pas l'entrée des mâchoires. Les mâchoires dev raient s'assoir sans aucun jeu dans les mâchoires, et leurs surfaces d'attaque devraient s'aligner parfaitement. Une matrice ne devrait bouger que lorsque vous appuyez sur son bouton de détente. Utilisez systématiquement un jeu de matrices appareillées. En cas de doute concernant l'insta lla tion des matrices, n'utilisez pas l'appareil. Ne jamais actionner l'appareil en l'absence de matrices.

1. Montage et démontage du support de tête à mâchoires.

Le support de tête sert à soutenir et stabiliser la sertisseuse lors des sertissages effectués à même le sol.

Figure 5 – Montage de la tête à mâchoires sur le support

Le support se monte sur un orifice dans la tête. Appuyez sur la broche de verrouillage, puis tournez-la d'un demi-tour (Figure 5).

1. Préparez le raccordement de câble selon les instructions du fabricant de raccords.

2. Appuyez sur la manette de déverrouillage pour retirer la mâchoire mobile.

3. Respectez les consignes du fabricant de raccords en ce qui concerne le ou les point(s) de sertissage. Certaines sections de câble peuvent nécessiter de multiples points de sertissage.

Centrez le raccord dans la mâchoire fixe. Un raccord mal positionné risque de nuire à la qualité du sertissage et endommager le matériel.

Dans le cas d'un point de sertissage unique, alignez les matrices sur le repère du raccord. Dans le cas de points de sertissage multiples, assurez-vous d'avoir suffisamment de place entre les repères pour pouvoir distribuer les points régulièrement.

Figure 6 – Alignement du raccord

1. Avec vos mains à l'écart des matrices et de la tête à mâchoires, actionnez le levier de pompe afin de faire

avancer la matrice mobile jusqu'à ce que les deux matrices touchent à peine le raccord. Vérifiez le positionnement du raccord entre les matrices (Figure 6).

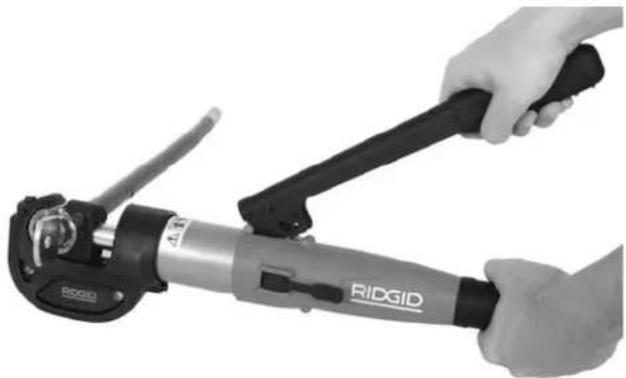

Figure 7 – Utilisation de la sertisseuse

1. Continuez d'actionner le levier de pompe jusqu'à ce que le clapet de sureté s'ouvre. Cela se fera sentir par une perte instantanée et notable de résistance au niveau du levier, accompagnée d'un pop audible. Examinez la position des matrices. Celles-ci devrait se toucher ou presque (Figure 8). N'utilisez pas de bras de levier, car ceux-ci risqueraient d'endommager l'appareil ou de s'échapper dangereusement.

Figure 8 – Inspection des matrices lors de l'activation du clapet de détente

Ne tentez pas d'écarter les matrices de sertissage avant l'ouverture du clapet de sureté. Si le clapet de sureté ne s'ouvre pas, c'est signe que le sertissage est incomplet et qu'il devra être répété.

1. Appuyez sur la manette de déverrouillage pour écarter les matrices de sertissage. Dans le cas de points de sertissage multiples, déplacez la tête pour effectuer les points suivants selon les consignes de positionnement du fabricant des raccords.

2. Retirez le raccord serti de la tête.

3. Examinez et contrôlez le raccord selon les instructions du fabricant des raccords, des règles de l'art et des normes en vigueur.

Consignes d'entretien

AVERTISSEMENT

Respectez la procédure d'entretien suivante afin d'optimaliser la longévité de la sertisseuse et réduire les risques d'accident.

Nettoyage

En fin d'opération, essuyez la sertisseuse à l'aide d'un chiffon propre, sec et doux afin d'éliminer toutes traces de cambouis et de crasse. Faites particulièrement attention au nettoyage du vérin de la mâchoire mobile et éliminez toute crasse ou débris qui seraient susceptibles de rayer ses surfaces polies ou d'endommager ses joints d'étanchéité.

Lubrification

Mensuellement, voire plus souvent si nécessaire, lubrifiez les axes du levier de pompe à l'aide d'une huile minérale ou graisse légère. Eliminez toutes traces de lubrifiant excédentaire.

Révisions obligatoires chez un réparateur RIDGID agréé

L'appareil doit être révisé annuellement, voire plus souvent en cas d'utilisation intensive ou dans des conditions extrêmes. Cette révision comprend le contrôle de pression de l'appareil et le remplacement de son fluide hydraulique. Il sera apposé sur tout appareil révisé par un réparateur RIDGID agréé un autocollant indiquant la date prévue pour la prochaine révision périodique (Figure 9). Les chiffres 1 à 12 correspondent au mois de révision (i.e., 6 = juin) et les deux derniers chiffres à l'année (i.e., 15 = 2015).

Figure 9 – Autocollant de révision

Accessoires

AVERTISSEMENT

Afin de limiter les risques d'accident grave, n'utilisez que les accessoires spécifiquement destinés aux sertisseuses hydrauliques manuelles RIDGID RE 130-M et RE 12-M, tels que ceux indiqués ci-dessous.

Réf. catalogue	Désignation
48968	Mallette de transport en matière plastique pour RE 130-M
48973	Mallette de transport en matière plastique pour RE 12-M
48988	Support de tête à mâchoires

Vous trouverez une liste complète des accessoires RIDGID prévus pour cet appareil dans le catalogue Ridge Tool, en ligne à www.RIDGID.com, et auprès des services techniques de Ridge Tool en composant le [phone].

Stockage

AVERTISSEMENT Rangez l'appareil dans sa mallette et stockez-le dans un local sec et sous clé, hors de la portée des enfants et de tout individu non-formé dans l'utilisation des sertisseuses hydrauliques manuelles RE 130-M ou RE 12-M. Ces appareils peuvent devenir dangereux entre les mains d'utilisateurs sans formation. La température ambiante du lieu de stockage doit se situer entre -20°C et 40°C (-4°F et 104°F) avec une humidité relative inférieure à 80%.

Révisions et réparations

AVERTISSEMENT

La moindre intervention inappropriée peut rendre cette machine dangereuse.

La révision et la réparation des sertisseuses hydrauliques manuelles RE 130-M et RE 12-M doivent être confiées à un réparateur RIDGID agréé. La visserie des appareils a été marquée de façon à indiquer toute intervention non autorisée.

Pour localiser le réparateur RIDGID le plus proche ou pour toutes questions visant la révision ou la réparation de l'appareil, veuillez :

• Consulter le distributeur RIDGID le plus proche ;
• Visiter le site www.RIDGID.com ou www.RIDGID.eu afin de localiser le représentant RIDGID le plus proche ;
• Consulter les services techniques Ridge Tool par mail adressé à [e-mail], ou bien en appelant le [phone] (à partir des Etats-Unis ou du Canada exclusivement).

Recyclage

Ces sertisseuses contiennent des matières rares susceptibles d'être recyclées. Des sociétés de recyclage spécialisées peuvent parfois se trouver localement. Recyclez ce type de matériel selon la réglementation en vigueur. Consultez les services de recyclage de votre localité pour de plus amples renseignements.

CE 2014

Déclaration de conformité CE

Nous,

le fabricant : et son représentant agréé :

Déclarons sous notre seule responsabilité que la sertisseuse hydraulique manuelle RE 130-M visée par cette déclaration est conforme aux directives suivantes.

Directive 7/23/CE du Parlement européen et le Conseil du 29 mai 1997 visant le matériel sous pression

Le soussigné, Harald Krondorfer, autorisé par Ridge Tool Company, déclare que, sous réserve d'une installation, d'un entretien et d'une exploitation conformes au mode d'emploi e et aux Règles de l'Art, les appareils décrits ci-devant répondent aux normes de sécurité et de santé exigées par les directives indiquées.

Date : juin 2014 Signature :

En qualité de : Vice-président d'ingénierie

FULL LIFETIME WARRANTY (garantie légale étendue à la durée de vie du produit, voir conditions de garantie / legal warranty extended to the product lifecycle, see warranty conditions)

Les outils RIDGID ^3 sont garantis contre tous vices de matériaux et de main d'oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l'outil RIDGID ^® . La couverture cesse dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d'oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d'expédier le produit complet en port payé à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID ^® agréé. Les clés à pipe et autres outils à main doivent être ramenés au lieu d'achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la période de validité de la garantie le produit s'avère toujours défectueux, vous aurez l'option de demander le remboursement intégral de son prix d'achat.

Ce qui n'est pas couvert

Les défaillances dues au mauvais emploi, à l'abus ou à l'usure normale ne sont pas couvertes par cette garantie. RIDGE TOOL ne sera tenue responsable d'aucuns dommages directs ou indirects.

L'influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l'exclusion des dommages directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des droits spécifiques qui peuvent être éventuellement complétés par d'autres droits prévus par votre législation locale.

Il n'existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits RIDGID®. Aucun employé, agent, distributeur ou tiers n'est autorisé à modifier cette garantie ou à offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.

Qué cubre
