KULLANIM KILAVUZU SC 4 Deluxe EasyFix Premium Kärcher

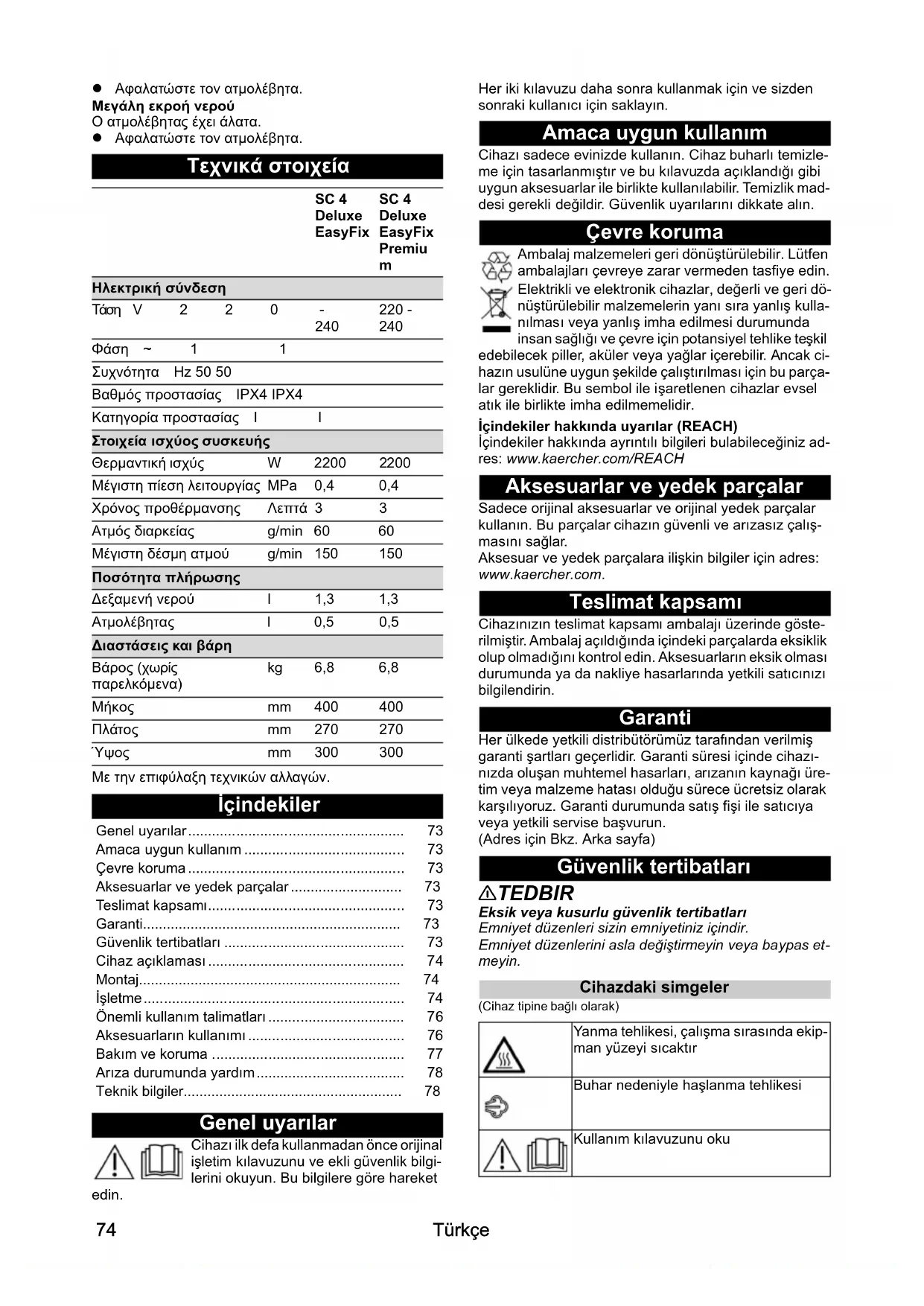

Αφαλατώστε τον ατμολέβητα. Μεγάλη εκροή νερού Ο ατμολέβητας έχει άλατα. Αφαλατώστε τον ατμολέβητα. Τεχνικά στοιχεία Με την επιφύλαξη τεχνικών αλλαγών. İçindekiler Genel uyarılar Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgi- lerini okuyun. Bu bilgilere göre hareket edin. Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın. Amaca uygun kullanım Cihazı sadece evinizde kullanın. Cihaz buharlı temizle- me için tasarlanmıştır ve bu kılavuzda açıklandığı gibi uygun aksesuarlar ile birlikte kullanılabilir. Temizlik mad- desi gerekli değildir. Güvenlik uyarılarını dikkate alın. Çevre koruma Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar, değerli ve geri dö- nüştürülebilir malzemelerin yanı sıra yanlış kulla- nılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak ci- hazın usulüne uygun şekilde çalıştırılması için bu parça- lar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad- res: www.kaercher.com/REACH Aksesuarlar ve yedek parçalar Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalış- masını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com. Teslimat kapsamı Cihazınızın teslimat kapsamı ambalajı üzerinde göste- rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin. Garanti Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazı- nızda oluşan muhtemel hasarları, arızanın kaynağı üre- tim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun. (Adres için Bkz. Arka sayfa) Güvenlik tertibatları 몇 TEDBIR Eksik veya kusurlu güvenlik tertibatları Emniyet düzenleri sizin emniyetiniz içindir. Emniyet düzenlerini asla değiştirmeyin veya baypas et- meyin. Cihazdaki simgeler (Cihaz tipine bağlı olarak) SC 4 Deluxe EasyFix SC 4 Deluxe EasyFix Premiu

• Φάση ~1 1 Συχνότητα Hz 50 50 Βαθμός προστασίας IPX4 IPX4 Κατηγορία προστασίας II Στοιχεία ισχύος συσκευής Θερμαντική ισχύς W 2200 2200 Μέγιστη πίεση λειτουργίας MPa 0,4 0,4 Χρόνος προθέρμανσης Λεπτά 33 Ατμός διαρκείας g/min 60 60 Μέγιστη δέσμη ατμού g/min 150 150 Ποσότητα πλήρωσης Δεξαμενή νερού l1,31,3 Ατμολέβητας l0,50,5 Διαστάσεις και βάρη Βάρος (χωρίς παρελκόμενα) kg 6,8 6,8 Μήκος mm 400 400 Πλάτος mm 270 270 Ύψος mm 300 300 Genel uyarılar p. 73
• Amaca uygun kullanım p. 73
• Çevre koruma p. 73
• Aksesuarlar ve yedek parçalar p. 73
• Teslimat kapsamı p. 73
• Garanti p. 73
• Güvenlik tertibatları p. 73
• Cihaz açıklaması p. 74
• Montaj p. 74
• İşletme p. 74
• Önemli kullanım talimatları p. 76
• Aksesuarların kullanımı p. 76
• Bakım ve koruma p. 77
• Arıza durumunda yardım p. 78
• Teknik bilgiler Yanma tehlikesi, çalışma sırasında ekip- man yüzeyi sıcaktır Buhar nedeniyle haşlanma tehlikesi Kullanım kılavuzunu oku75 Türkçe Basınç regülatörü Basınç regülatörü, işletme sırasında buhar kazanındaki basıncı mümkün olduğunca sabit tutar. Isıtıcı, buhar ka- zanı maksimum çalışma basıncına ulaşınca kapanır ve buhar boşaltıldığında buhar kazanının basıncı düştü- ğünde yeniden açılır. Limit termostat Limit termostat cihazın aşırı ısınmasını önler. Hata du- rumunda basınç regülatörü ve kazan termostatı devre dışı kaldığında ve cihaz aşırı ısındığında, limit termostat cihazı devre dışı bırakır. Limit termostatı sıfırlamak için lütfen yetkili KÄRCHER müşteri hizmetleriyle iletişime geçin. Kazan termostatı Kazan termostatı, örneğin buhar kazanında su bittiği ve buhar kazanındaki sıcaklık yükseldiği gibi hata durumla- rında ısıtıcıyı kapatır. Su ilave ettiğinizde cihaz tekrar kullanıma hazır olur. Bakım kapağı Bakım kapağı, buhar kazanını mevcut buhara karşı ka- patır. Bakım kapağı aynı zamanda bir aşırı basınç valfi- dir. Basınç regülatörü arızalı olduğunda ve buhar kazanındaki buhar basıncı yükseldiğinde, aşırı basınç valfi açılır ve buhar bakım kapağı üzerinden kazandan tahliye edilir. Cihazı çalıştırmadan önce lütfen yerel KÄRCHER müş- teri hizmetleriyle iletişime geçin. Cihaz açıklaması Bu kullanım kılavuzunda maksimum donanım açıklan- maktadır. Modele bağlı olarak teslimat kapsamında farklılıklar olabilir, bunun için ambalaja bakın. Resimler için grafik sayfasına bakın. Şekil A 1 LED ışıklar 2 Seçim şalteri 3 Aksesuar gözü 4 Taşıma kulpu 5 Su deposu 6 Şebeke fişli şebeke bağlantı hattı 7 Gösterge: OFF (KAPALI) konumu 8 Minimum buhar kademesi 9 Orta buhar kademesi 10 Maksimum buhar kademesi 11 Bakım kapağı 12 Zemin başlığı için park tutucusu 13 Yürütme tekerlekleri 14 Buhar tabancası 15 Buhar kolu 16 Kilit açma tuşu 17 Çocuk emniyeti 18 Buhar hortumu 19 Nokta huzme memesi 20 Yuvarlak fırça, küçük 21 **Yuvarlak fırça, büyük 22 **Güç memesi 23 Derz fırçası 24 El memesi 25 El memesi için mikrofiber kılıf 26 Uzatma boruları (2 adet) 27 Kilit açma tuşu 28 Zemin Başlığı 29 Cırt cırt bağlantısı 30 Mikrofiber yer bezi (1 adet) 31 **Mikrofiber yer bezi (2 adet) 32 **Halı temizleme başlığı **SC 4 Deluxe EasyFix Premium Montaj Aksesuarların montajı p. 78

1. Aksesuarın açık ucunu buhar tabancasının kilit aç-

ma tuşu yerine oturana kadar buhar tabancasına itin. Şekil F

3. Uzatma borularını buhar tabancasına bağlayın.

a 1. Uzatma borusunu buhar tabancasının kilit aç- ma tuşu devreye girene kadar buhar tabancasına itin. Bağlantı borusu bağlanmıştır. b İkinci uzatma borusunu birinci uzatma borusu üzerine itin. Bağlantı boruları bağlanmıştır. Şekil H

4. Aksesuarı ve/veya zemin başlığını uzatma borusu-

nun serbest ucuna doğru itin. Şekil I Aksesuar bağlanmıştır. Aksesuarı ayır

1. Çocuk emniyetini geri itin.

Buhar kolu kilitlenmiştir.

2. Kilit açma tuşuna basın ve parçaları birbirinden çe-

kin. Şekil N İşletme Su doldurma Su deposu, doldurmak için her zaman çıkarılabilir veya doğrudan cihazda doldurulabilir. DIKKAT Cihazda zararlar Uygun olmayan su nedeniyle memeler tıkanabilir veya su seviyesi göstergesi zarar görebilir. Saf damıtılmış su doldurmayın. En fazla %50 oranında musluk suyu ve damıtılmış su karışımı kullanın. Kurutma makinesinden yoğuşma suyu doldurmayın. Toplanmış yağmur suyu doldurmayın. Temizleme maddesi veya başka ilaveler (ör. kokular) doldurmayın.Türkçe

Su deposunun doldurulmak üzere sökülmesi

1. Su deposunu dikey olarak yukarı doğru çekin.

2. Su deposunu dikey olarak musluk suyuyla veya

musluk suyu ve maksimum % 50 oranında damıtıl- mış su karışımı ile doldurun.

3. Su deposunu yerleştirin ve yerine oturuncaya kadar

aşağı doğru bastırın. Su deposunun doğrudan cihazda takılıyken doldurulması

1. Musluk suyu veya musluk suyu ile maksimum %50

damıtılmış su karışımını bir kaptan su deposunun doldurma ağzına dökün. Şekil C Cihazın çalıştırılması Not Buhar kazanında su olmadığında veya mevcut su yeter- siz olduğunda, su pompası çalışmaya başlar ve su de- posundaki suyu buhar kazanına pompalar. Doldurma işlemi birkaç dakika sürebilir. Not Cihaz, her 60 saniyede bir valfi kısa süreliğine kapatır; bu sırada kısık bir klik sesi duyulur. Valfin kapatılması, valfin sıkışmasını önler. Bu çıkışı etkilenmez.

1. Cihazı sabit bir zemine yerleştirin.

2. Şebeke fişini bir prize takın.

3. Seçim şalterini OFF (KAPALI) konumundan buhar

ayar alanına çevirin. Şekil D LED şerit kırmızı yanar ve yavaşça söner.

4. LED ışık yakl. 3 dakika sonra sürekli yeşil yanar. Ci-

haz kullanıma hazırdır.

5. Buhar koluna basın.

Şekil F Buhar dışarı çıkar. Buhar miktarının ayarlanması Dışarı çıkan buhar miktarı, buhar miktarı seçim şalteri kullanılarak ayarlanır. Seçim şalterinin üç konumu var- dır.

1. Buhar miktarı seçim şalterini istenen buhar miktarı-

2. Buhar koluna basın.

3. Temizleme işleminden önce buhar tabancasını bu-

har eşit şekilde çıkana kadar bir bezin üzerine tutun. Suyun ilave edilmesi Su deposunda yeterli su yoksa LED ışık hızla kırmızı yanıp söner ve bir sinyal sesi duyulur. Not Su pompası, belirli zaman aralıklarında buhar kazanını doldurur. Doldurma işlemi başarılı bir şekilde gerçekleş- tirilirse LED ışık hızla kırmızı yanıp söner. Not Buhar kazanında su olmadığında veya mevcut su yeter- siz olduğunda, su pompası çalışmaya başlar ve su de- posundaki suyu buhar kazanına pompalar. Doldurma işlemi birkaç dakika sürebilir. DIKKAT Cihazda zararlar Uygun olmayan su nedeniyle memeler tıkanabilir veya su seviyesi göstergesi zarar görebilir. Saf damıtılmış su doldurmayın. En fazla %50 oranında musluk suyu ve damıtılmış su karışımı kullanın. Kurutma makinesinden yoğuşma suyu doldurmayın. Toplanmış yağmur suyu doldurmayın. Temizleme maddesi veya başka ilaveler (ör. kokular) doldurmayın.

1. Su deposunu musluk suyuyla veya musluk suyu ve

maksimum % 50 oranında damıtılmış su karışımı ile doldurun. Cihaz kullanıma hazırdır. Cihazın kapatılması

1. Cihaz şalterini "OFF" (KAPALI) konumuna getirin.

Şekil L Cihaz kapatılmıştır.

2. Daha fazla buhar çıkmayana kadar buhar kol

una basın. Şekil M Buhar kazanı basınçsız hale getirilmiştir.

3. Çocuk emniyetini geri itin.

Buhar kolu kilitlenmiştir.

4. Şebeke fişini prizden çekin.

5. Su deposunu boşaltın.

Buhar kazanının durulanması Deponun her onuncu kez doldurulmasından sonra bu- har kazanını durulayın.

1. Cihazı kapatın, bkz. bölüm Cihazın kapatılması.

2. Cihazı soğumaya bırakın.

3. Su deposunu boşaltın.

4. Aksesuarı aksesuar gözünden çıkarın.

5. Bakım kapağını açın. Bunun için uzatma borusunun

açık ucunu bakım kapağına yerleştirin, kılavuza ta- kın ve döndürerek açın. Şekil R

6. Buhar kazanını suyla doldurun ve kuvvetlice ileri ge-

ri sallayın. Bu şekilde, buhar kazanının tabanında biriken kireç kalıntıları çözülür.

7. Buhar kazanındaki suyu tamamen boşaltın.

Şeki l S Buhar kazanının boşaltılması Kazandaki su, CLE modu kullanılarak boşaltılabilir:

1. Su deposunu çıkarın.

3. LED ışık yeşil yanıp sönene ve uzun bir bip sesi du-

yulana kadar buhar şalterine 3 kez basın.

4. Buhar kazanında su kalmayana kadar buhar kullanı-

labilir. Cihazın muhafaza edilmesi

1. Uzatma borularını büyük aksesuar tutucusuna ta-

2. Her uzatma borusuna bir el memesi ve nokta huzme

3. Büyük yuvarlak fırçayı nokta huzme memesine sa-

4. Zemin başlığını park tutucusuna asın.

Şekil O Maksimum buhar miktarı Orta buhar miktarı Minimum buhar miktarı77 Türkçe

5. Kabloyu sarın ve aksesuar gözüne koyun.

6. Buhar hortumunu sarın ve aksesuar gözüne koyun.

7. Küçük yuvarlak fırçayı ve derz fırçasını aksesuar

8. Cihazı kuru ve donma tehlikesi bulunmayan bir ko-

numda saklayın. Önemli kullanım talimatları Taban Yüzeyini Temizleyiniz Cihazı kullanmadan önce zemini süpürmenizi veya ha- valandırmanızı öneririz. Böylece ıslak temizleme işle- minden önce toprak, kir ve gevşek parçacıklardan arındırılmıştır. Kumaşların tazelenmesi Cihazı kullanmadan önce, cihazın kumaş ürünleri ile uyumluluğunu görülmeyen bir yer üzerinde daima kont- rol ediniz: Kumaşı kurutun, kurumasını bekleyin ve ar- dından renk veya şekil değişiklikleri olup olmadığını kontrol edin. Temiz kaplanmış veya verniklenmiş yüzeyleri temizleyin DIKKAT Hasar görüş yüzeyler Buhar balmumunu, mobilya cilasını, plastik kaplamaları veya boyayı ve ayrıca kenarlarda bulunan kenarlıklar çözebilir. Buharı yapışkan kenarlara maruz bırakmayın, zira ke- narlık gevşeyebilir. Cihazı, mühürlü olmayan ahşap veya parke zeminleri temizlemek için kullanmayın. Cihazı boyalı veya plastik kaplanmış yüzeyleri, örneğin mutfak mobilyaları, kapılar veya parke temizlemek için kullanmayın.

1. Bu yüzeyleri temizlemek için, bir bezi kısa süreli ola-

rak buhara tutun ve yüzeyi siliniz. Cam Temizliği DIKKAT Cam kırığı ve hasar görmüş yüzey Buhar pencere çerçevesinin kapalı alanlarına zarar ve- rebilir ve düşük dış hava sıcaklıklarında cam bölmeleri- nin yüzeyinde gerilmelere ve dolayısıyla cam kırılmasına neden olabilir. Buharı pencere çerçevesinin kapalı alanlarına yönelt- meyin. Tüm cam yüzeyini hafiften buhara maruz bırakarak, dü- şük dış sıcaklıklarda pencere camlarını ısıtınız. Pencere yüzeyini portatif jet ve kaplama ile temizle- yin. Suyu temizlemek için bir cam sileceği kullanın veya yüzeyi silerek kurulayın. Aksesuarların kullanımı Buhar tabancası Buhar tabancası aksesuarsız bir şekilde şu kullanım alanları için kullanılabilir: ● Asılı kıyafetlerden hafif katlamaları gidermek için: Kıyafete 10-20 cm mesafeden buharlaştırma yapı

● Islak toz silmek için: Bir bezi kısa süre buhara tutun ve bununla mobilyaları silin. Nokta huzme memesi Nokta huzme memesi ulaşılması zor alanların, derzle- rin, armatürlerin, atık su kanallarının, yıkama lavabola- rının, tuvaletlerin, panjurların veya radyatörlerin temizliği için uygundur. Nokta huzme memesinin kirli noktaya yakın olması, sıcaklık ve meme çıkışındaki bu- har miktarı en yüksek düzeyde olduğundan temizliği da- ha etkili kılmaktadır. Kuvvetli kablo kalıntılarını buharlı temizleme öncesi uygun bir temizleme maddesi ile el- den geçirilebilir. Temizleme maddesinin yaklaşık 5 daki- ka etki etmesini bekleyin ve ardından buharla temizleyin.

1. Nokta huzme memesini buhar tabancası üzerine

itin. Şekil F Yuvarlak fırça (küçük) Küçük yuvarlak fırça zor kirlerin temizlenmesi için uy- gundur. Fırçalar vasıtasıyla zor kirlerin daha kolay çö- zülmesi mümkündür. DIKKAT Hasar görüş yüzeyler Fırçanın hassas yüzeyleri çizmesi olasıdır. Hassas yüzeylerin temizliği için uygun değildir.

1. Küçük yuvarlak fırçayı nokta huzme memesi üzerine

monte edin. Şekil G Yuvarlak fırça, büyük Büyük yuvarlak fırça ör. yıkama lavabosu, duş küveti, banyo küveti, mutfak evyesi gibi büyük yuvarlak yüzey- lerin temizliği için uygundur. DIKKAT Hasar görüş yüzeyler Fırçanın hassas yüzeyleri çizmesi olasıdır. Hassas yüzeylerin temizliği için uygun değildir.

1. Büyük yuvarlak fırçayı nokta huzme memesine sa-

bitleyin. Şekil G Güç memesi Güç memesi zor kirlerin temizlenmesi, köşelerin püs- kürtülmesi, derz temizliği için uygundur.

1. Güç memesini yuvarlak fırçaya uygun nokta huzme

memesine monte edin. Şekil G Derz fırçası

1. Derz fırçası duvardaki pencere nişleri ve kollarının

arası gibi dar boşlukları temizlemek için kullanılır. Şekil G El memesi El memesi, küçük yıkanabilir yüzeyleri, duş kabinlerinin ve aynaların temizliği için uygundur.

1. El memesini nokta huzme memesine uygun şekilde

buhar tabancası üzerine itin. Şekil F

2. Kılıfı el memesinin üzerine geçirin.

Yer süpürme başlığı Yer süpürme başlığı, yıkanabilir duvar ve yer döşemele- rinin, taş zeminlerin, fayansların ve PVC zeminler gibi yerlerin temizliği için uygundur. DIKKAT Buhar kaynaklı hasarlar Isı ve nem hasara neden olabilir. Kullanım öncesi, ısı direncini ve buharın etkisini gözle görülmeyen bir yerde az miktarda buhar ile kontrol edin. Not Temizlenecek yüzey üzerindeki temizlik maddesi kalın- tıları veya bakım emülsiyonları, buharlı temizleme sıra-Türkçe

sında çizgilere neden olabilmekle birlikte bunlar birkaç uygulamadan sonra kaybolmaktadır. Cihazı kullanmadan önce zemini süpürmenizi veya va- kumla temizlemenizi öneririz. Böylece zemin ıslak te- mizleme işleminden önce toprak, kir ve gevşek parçacıklardan arındırılır. Çok kirli yüzeylerde yavaşça çalışın, böylece buhar daha uzun süre etki gösterebilir.

1. Uzatma borularını buhar tabancasına bağlayın.

2. Yer süpürme başlığını uzatma borusuna sürün.

3. Yer bezini yer süpürme başlığına sabitleyin.

a Yer bezini, cırt cırt bantlar ile yukarı doğru olacak şekilde yere koyun. b Yer süpürme başlığını hafif baskı uygulayarak yer bezi üzerine koyun. Şekil J Yer bezi, cırt cırt sabitleme sayesinde yer süpürme başlığına kendiliğinden yapışır. Yer bezinin sökülmesi

1. Yer bezinin ayak plakası üzerine bir ayak yerleştirin

ve yer süpürme başlığını yukarı doğru kaldırın. Şekil J Not Zemin bezinin cırt bandı başlangıçta çok güçlüdür ve yer süpürme başlığından çıkarılması muhtemelen zor olacaktır. Zemin bezi birkaç kez kullanıldıktan ve yıkan- dıktan sonra yer süpürme başlığından kolayca çıkarılır ve optimum yapışma seviyesine ulaşmış olur. Yer süpürme başlığının park edilmesi

1. İş kesintisinde yer süpürme başlığını p

ark tutucusu- na asın. Şekil O Halı temizleme başlığı Halı temizleme başlığı ile halılar temizlenebilir. DIKKAT Halı temizleme başlığı ve halıda hasarlar Halı temizleme başlığında kirlenmelerin yanı sıra ısı ve nemlenme halıda hasarlara yol açabilir. Uygulama öncesinde ısı direnci ve buhar tesirini halının üzerinde görünmeyen bir noktada çok küçük bir buhar miktarı ile test edin. Halı üreticisinin temizlik talimatlarını dikkate alın. Halı temizleme başlığını kullanmadan önce halının sü- pürülmesine ve lekelerin çıkarılmasına dikkat edin. Uygulama öncesinde ve çalıştırma molaları sonrasında cihazdaki olası su birikmelerini (kondens) buhar vakum- lama yoluyla bir deşarja (zemin bezi olmadan / aksesu- ar ile) boşaltın. Halı temizleme başlığını sadece yer süpürme başlığın- da zemin bezi ile kullanın. Halı temizleme başlığını kullanırken zayıf buhar kade- mesi ile buharlı temizleme yapın. Güçlü bir nemlenme ve ısı etkisi nedeniyle hasar riskini önlemek için buharı sürekli aynı noktaya (maksimum 5 saniye) tutmayın. Halı temizleme başlığını yüksek florlu halılarda kullan- mayın. Halı temizleme başlığını yer süpürme başlığına sabitleyin

1. Zemin bezini yer süpürme başlığına sabitleyin, bakı-

nız Bölüm Yer süpürme başlığı.

2. Yer süpürme başlığını hafifçe bastırarak halı temiz-

leme başlığının içinde kilitleyin. Şekil K

3. Halı temizliğine başlayın.

Halı temizleme başlığının zemin başlığı ndan çıkarılması 몇 TEDBIR Ayakta yanıklar Halı temizleme başlığı buharlaştırma sırasında ısınabi- lir. Halı temizleme başlığını çıplak ayakla veya açık terlikle çalıştırmayın ve çıkarmayın. Halı temizleme başlığını sadece uygun ayakkabılarla çalıştırın ve çıkarın.

1. Halı temizleme başlığının kulağını sağlam bir ayak-

kabının ucuyla aşağı doğru bastırın.

2. Zemin başlığı nı yukarı doğru kaldırın.

Şekil J Bakım ve koruma Buhar kazanındaki kirecin giderilmesi Not Cihazda kireç biriktiğinden, cihaz üzerinde buhar kazanı üzerinde tabloda gösterilen dolum sayısına (DK = depo kapasitesi) göre kireç temizleme işleminin gerçekleştiril- mesini tavsiye ederiz. Not Şebeke suyu sağlayıcısı veya belediyeler musluk suyu- nun sertliği hakkında bilgi sağlamaktadır. DIKKAT Hasar görüş yüzeyler Kireç giderme çözeltisi hassas yüzeylere zarar verebilir. Cihazı dikkatlice doldurun ve boşaltın.

1. Cihazı kapatın, bkz. Bölüm Cihazın kapatılması.

2. Cihazı soğumaya bırakın.

3. Su deposunu boşaltın.

4. Aksesuarı aksesuar gözünden çıkarın.

5. Bakım kapağını açın. Bunun için uzatma borusunun

açık ucunu bakım kapağına yerleştirin, kılavuza ta- kın ve döndürerek açın. Şekil R

6. Buhar kazanındaki suyu tamamen boşaltın.

Şekil S DIKKAT Kireç çözücü kaynaklı cihaz hasarı Uygun olmayan bir kireç çözücü ajan ve aynı zamanda kireç çözme maddesinin hatalı dozlanması cihaza zarar verebilir. Sadece KÄRCHER kireç çözücüsü kullanın. 0,5 l su için 1 doz birimi kireç çözücü kullanın.

7. Kireç çözme çözeltisini talimatlara uygun şekilde

8. Kireç çözme çözeltisini buhar kazanına doldurun.

Buhar kazanını kapatmayın.

9. Kireç çözme çözeltisinin yaklaşık 8 saat etki göster-

10. Buhar kazanındaki kireç çözme çözeltisini tamamen

boşaltın. Sertlik aralığı °dH mmol/l KD Iyumuşak 0 - 7 0 - 1,3 100 II orta 7 - 14 1,3 - 2,5 90 III sert 14 - 21 2,5 - 3,8 75 IV çok sert >21 >3,8 5079

11. Gerekirse kireç giderme işlemini tekrarlayın.

12. Buhar kazanını 2-3 defa soğuk su ile durulayıp kireç

çözme çözeltisi kalıntılarının atılmasını sağlayın.

13. Buhar kazanındaki suyu tamamen boşaltın.

14. Güç kablosu tutucusunu kurutun.

15. Bakım kapağını bir uzatma borusu ile kapatın.

Aksesuarın Bakımı (Aksesuar - teslimat kapsamına bağlı olarak) Not Mikrofiber bezler kurutucu içerisinde kurutulmaya uy- gun değildir. Not Bezlerin yıkanmasına yönelik olarak bezlerin üzerindeki yönergelere dikkat ediniz. Bezin kirleri iyi emebilmesini için kumaş yumuşatıcı kullanılmaması gerekir.

1. Yer bezleri ve kılıflarını çamaşır makinesinde asgari

60°C'de yıkayınız. Arıza durumunda yardım Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Ka- rarsızlık durumunda veya burada adı geçmeyen arıza- larda lütfen yetkili müşteri hizmetlerine başvurun. 몇 UYARI Elektrik çarpması ve yanma tehlikesi Cihaz elektrik şebekesine bağlı olduğu veya henüz so- ğuduğu sürece, sorun giderme gerçekleştirmek tehlike- lidir. Elektrik şebekesi fişini çekin. Cihazı soğumaya bırakın. Azaltılmış buhar miktarı Buhar kazanı kireçlenmiştir. Buhar kazanındaki kireci giderin. LED ışık hızla kırmızı yanıp sönüyor ve bir sinyal se- si duyuluyor Su deposunda su yok. Su deposunu doldurun. Buhar koluna basılamıyor Buhar kolu çocuk emniyeti ile emniyete alınmıştır. Çocuk emniyetini öne itin. Buhar kolunun kilidi açılmıştır. Uzun ısıt ma süresi Buhar kazanı kireçlenmiştir. Buhar kazanını kireçten arındırın. Yüksek su çıkışı Buhar kazanı kireçlenmiştir. Buhar kazanını kireçten arındırın. Teknik bilgiler Teknik değişiklik hakkı saklıdır.

Elektrik bağlantısı Gerilim V 220 -

Faz ~ 1 1 Frekans Hz 50 50 Koruma türü IPX4 IPX4 Koruma sınıfı II Cihaz performans verileri Isıtma performansı W 2200 2200 Azami çalışma basıncı MPa 0,4 0,4 Isıtma süresi Daki-

Sürekli buharlama g/dk 60 60 Maksimum buhar yoğunlu-
