| Ürün Tipi | Kenar Kesme Uzantısı |
| Marka | EGO |
| Model | STA1500 |
| Ağırlık (pil olmadan) | 1,59 kg |
| Kesme Genişliği | 38 cm |
| Tel Çapı | 2,4 mm (bükülmüş naylon) |
| Boşta Devir Sayısı | 5000 - 6000 min⁻¹ |
| Kesme Mekanizması | Vuruş Başlığı (yere basma) |
| Uyumluluk | EGO PH1400E / PH1420E / PHX1600 Motor Blokları |
| Kullanım Sıcaklığı | 0°C - 40°C |
| Depolama Sıcaklığı | -20°C - 70°C |
| Garanti Edilen Ses Gücü Seviyesi | 96 dB(A) |
| Uygulamalar | Çim ve yabani ot kesme |
| Bakım | Düzenli temizlik, dişlilerin 50 saatte bir yağlanması |
| Güvenlik | Koruyucu gözlük, işitme koruyucu, eldiven, güvenlik ayakkabısı giyilmesi; 15 m güvenlik mesafesi |
| Paket İçeriği | Kenar Kesme Uzantısı, koruma kapağı, 6 köşe anahtar, çok fonksiyonlu anahtar, kullanım kılavuzu |
| Garanti | egopowerplus.eu sitesini ziyaret edin |
Sık sorulan sorular - STA1500 EGO
Kullanıcıların soruları hakkında STA1500 EGO
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Çok amaçlı aletler PDF formatında ücretsiz! Kılavuzunuzu bulun STA1500 - EGO ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. STA1500 markasının EGO.

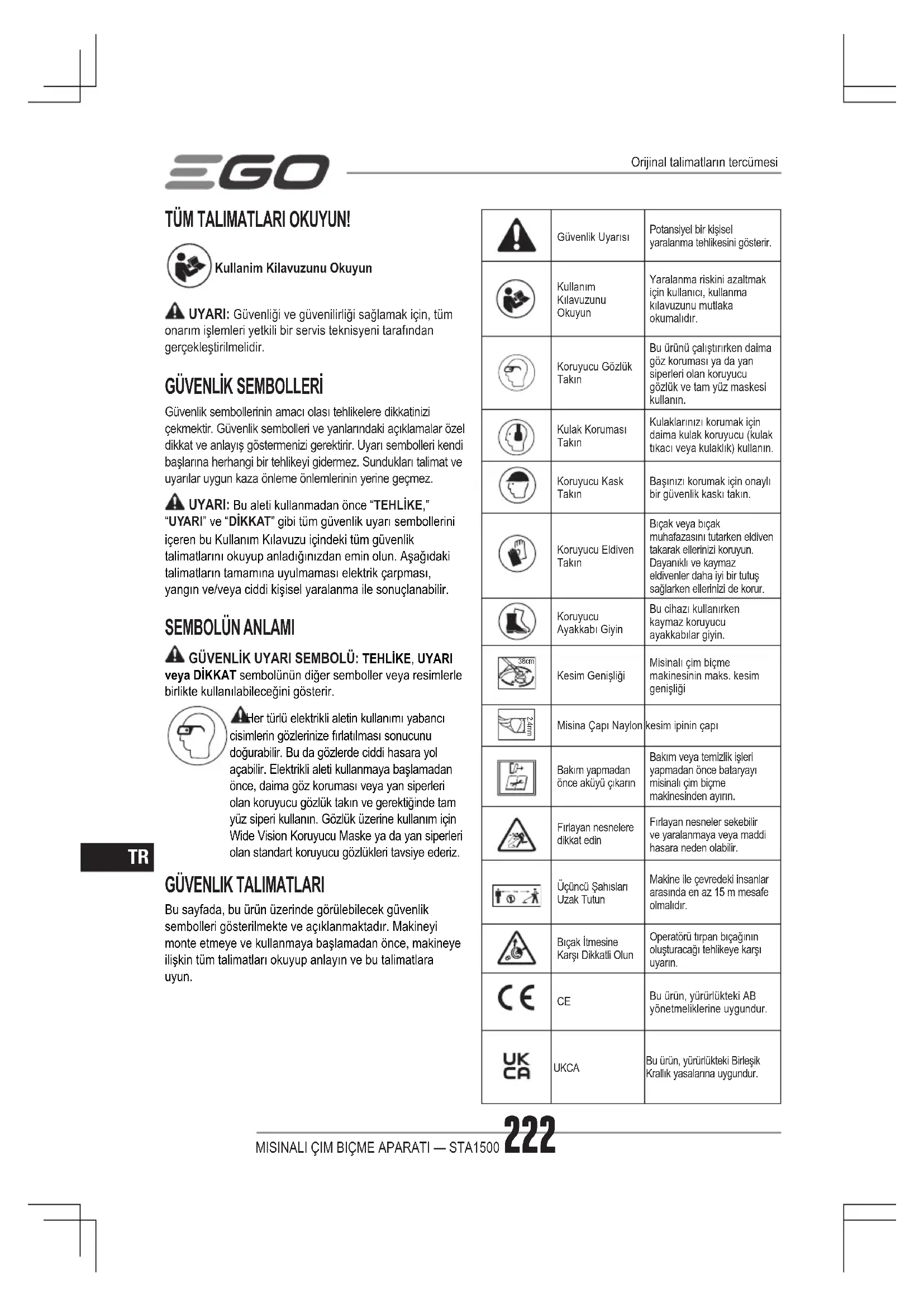

KULLANIM KILAVUZU STA1500 EGO
TR Misinalı Çim Biçme Aparatı 222
ET Murutrimmeri tarvik 232
Kullanim Kilavuzunu Okuyun
⚠️ UYARI: Güvenliği ve güvenilirliği sağlamak için, tüm onarım işlemleri yetkili bir servis teknisyeni tarafından gerçekleştirilmelidir.
GÜVENLİK SEMBOLLERİ
Güvenlik sembollerinin amacı olası tehlikelere dikkatinizi çekmektir. Güvenlik sembolleri ve yanlarındaki açıklamalar özel dikkat ve anlayış gösterenizi gerektirir. Uyarı sembolleri kendi başlarına herhangi bir tehlikeyi gidermez. Sundukları talimat ve uyarılar uygun kaza önleme önlemlerinin yerine geçmez.
⚠️ UYARI: Bu aleti kullanmadan önce “TEHLİKE,” “UYARI” ve “DİKKAT” gibi tüm güvenlik uyarı sembollerini içeren bu Kullanım Kılavuzu içindeki tüm güvenlik talimatlarını okuyup anladığınızdan emin olun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi kişisel yaralanma ile sonuçlanabilir.
SEMBOLÜN ANLAMI
GÜVENLİK UYARI SEMBOLÜ: TEHLİKE, UYARI veya DİKKAT sembolünün diğer semboller veya resimlerle birlikte kullanılabileceği gösterir.
Her türlü elektrikli aletin kullanımı yabancı cisimlerin gözlerinize fırlatılması sonucunu doğurabilir. Bu da gözlerde ciddi hasara yol açabilir. Elektrikli aleti kullanmaya başlamadan önce, daima göz koruması veya yan siperleri olan koruyucu gözlük takın ve gerektiğinde tam yüz siperi kullanın. Gözlük üzerine kullanım için Wide Vision Koruyucu Maske ya da yan siperleri olan standart koruyucu gözlükleri tavsiye ederiz.
GÜVENLIK TALIMATLARI
Bu sayfada, bu ürün üzerinde görülebilecek güvenlik sembolleri gösterilmekte ve açıklanmaktadır. Makineyi monte etmeye ve kullanmaya başlamadan önce, makineye ilişkin tüm talimatları okuyup anlayın ve bu talimatlara uyun.
 | Güvenlik Uyarısı | Potansiyel bir kişisel yaralanma tehlikesini gösterir. |
 | Kullanım Kılavuzunu Okuyun | Yaralanma riskini azaltmak için kullanıcı, kullanma kılavuzunu mutlaka okumalıdır. |
 | Koruyucu Gözlük Takın | Bu ürünü çalıştırırken daima göz koruması ya da yan siperleri olan koruyucu gözlük ve tam yüz maskesi kullanın. |
 | Kulak Koruması Takın | Kulaklarını zı korumak için daima kulak koruyucu (kulak tıkacı veya kulaklık) kullanın. |
 | Koruyucu Kask Takın | Başınızı korumak için onaylı bir güvenlik baskı takın. |
 | Koruyucu Eldiven Takın | Biçak veya biçak muhafazasını tutarken eldiven takarak ellerinizi koruyun. Dayanıklı ve kaymaz eldivenler daha iyi bir tutuş sağlarken ellerinizi de korur. |
 | Koruyucu Ayakkabı Giyin | Bu cihazı kullanırken kaymaz koruyucu ayakkabılar giyin. |
 | Kesim Genişliği | Misinalı çim biçme makinesinin maks. kesim genişliği |
 | Misina Çapı Naylon | kesim ipinin çapı |
 | Bakım yapmadan önce aküyü çıkarın | Bakım veya temizlik işleri yapmadan önce bataryayı misinalı çim biçme makinesinden ayırın. |
 | Fırlayan nesnelere dikkat edin | Fırlayan nesneler sekebilir ve yaralanmaya veya maddi hasara neden olabilir. |
 | Üçüncü Şahısıları Uzak Tutun | Makine ile çevredeki insanlar arasında en az 15 m mesafe olmalıdır. |
 | Biçak İtmesine Karşı Dikkatli Olun | Operatörü tırpan biçagının oluşturacağı tehlikeye karşı uyarın. |
 | CE | Bu ürün, yürürlükteki AB yönetmeliklerine uygundur. |
 | UKCA | Bu ürün, yürürlükteki Birleşik Krallık yasalarına uygundur. |
| WEEE | Atık elektrikli ürünler, evsel atıklar ile birlikte imha edilmemelidir. Yetkili bir geri dönüşüm merkezine teslim edilmelidir. | |
| Gürültü | Garanti edilen ses gücü seviyesi. Avrupa Birliği Yönetmeliği'ne göre çevre gürültü emisyonu. | |
| V | Volt Voltaj | |
| mm | Milimetre Uzunluk veya boyut | |
| cm | Santimetre Uzunluk veya boyut | |
| kg | Kilogram Ağırlık |
MAKINE IÇIN GENEL GÜVENLIK UYARILARI
⚠️ UYARI: Bu makine ile birlikte verilen tüm güvenlik uyarlarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.
Tüm uyari ve talimatlari gelecekte başvuru amaciyla muhafaza edin.
uyarılarda geçen "makine" terimi, elektrikle çalışan (kablolu) veya akü ile çalışan (kablosuz) makinenizi ifade eder.
ÇALIŞMA ALANI GÜVENLIĞI
- Çalışma alanını temiz tutun ve yeterli aydınlatma sağlayın. Karışık veya karanlık alanlar kazalara yol açar.
■ Makineleri yanıcı sıvıların, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın.
Makineler, tozları veya dumanları tutuşturabilecek kivilcimlar oluşturur.
■ Bir makineyi kullanırken çocukların ve etraftaki kişilerin makineden uzakta olduğundan emin olun.
Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.
ELEKTRIK GÜVENLIĞI
- Makine fisleri prize uygun olmalıdır. Fiş üzerinde asla değişiklik yapmayın. Topraklı (topraklamalı) makineler için herhangi bir adaptör fişi kullanmayın. Üzerinde değişiklik yapılmamış fisler ve uygun prizler elektrik çarpması riskini azaltır.
■ Boru, radyatör, fırınlı ocak ve buzdolabı gibi topraklanmış yüzeylerle temastan kaçının.
Topraklanmış yerlerle temas etmeniz halinde elektrik çarpması riski artar.
■ Makineyi yağmurda veya ıslak koşullarda çalıştırmayın. Makineye giren su, yaralanmaya neden olabilecek elektrik çarpması veya arıza riskini artırabilir.
Kabloyu hatalı kullanmayın. Kabloyu asla makineyi taşımak, çekmek veya fişi prizden çıkarmak için kullanmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya birbirine dolaşmış kablolar elektrik çarpması riskini artırır.
■ Bir makineyi açık havada kullanırken, uygun bir dış mekan uzatma kablosu kullanın. Dış mekan için uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
- Makinenin rutubetli bir ortamda kullanılması gerekirse kaçak akım rölesi (GFCI) bulunan bir şebeke kullanın. GFCI kullanmak elektrik çarpması riskini azaltır.
KIŞISEL GÜVENLIK
- Makineyi kullanırken daima dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Makineyi yorgunken ya da uyuşturucu, alkol ya da ilaç etkisi altındayken kullanmayın. Makineleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
- Kişisel koruyucu ekipman kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymaz emniyet ayakkabıları, kask veya işitme koruması gibi koruyucu ekipman kullanılması yaralanmaları azaltır.
■ Yanlıslıkla çalıştırmaktan kaçının. Makinenin güç kaynağı ve/veya akü ile bağlantısını yapmadan, kaldırmadan veya taşımadan önce açma/kapatma düğmesinin kapalı olduğundan emin olun.
Parmağınız açma/kapatma düğmesinin üzerindeyken veya çalışır haldeyken makineleri taşımak kazalara davetiye çıkarır.
- Makineye takılı herhangi bir alyan veya anahtar varsa makineyi çalıştırmadan önce bunları çıkarın. Makinenin döner parçalarına takılı bir alyan veya anahtar yaralanmalara neden olabilir.
■ Dengesiz bir duruşla çalışma yapmayın. Çalışma süresince ayaklarını sağlam basın ve dengenizi koruyun. Bu sayede beklenmedik durumlarda makine daha iyi kontrol edilebilir.
■ Uygun bir şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Saçlarını ve elbiselerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli parçalara takılabilir.
■ Toz emme ve toplama araçlarının bağlantısı için sağlanan cihazlar varsa bunların takılı olduğundan ve düzgün bir biçimde kullanıldığından emin olun. Toz toplama araçlarının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltabilir.
三GO
- Makineleri sık kullanarak edindiğiniz alışkanlık rahat olmanıza ve makinelerin güvenlik ilkelerini göz ardı etmenize neden olmamalıdır. Dikkatsiz bir hareket, bir saniyeden daha kısa bir sürede ağır yaralanmalara neden olabilir.
MAKINE KULLANIMI VE BAKIMI
- Makineyi zorlamayın. Uygulamanız için doğru makineyi kullanın. Doğru makine, tasarımına uygun değerlerde kullanıldığında daha iyi ve daha güvenli çalışır.
- Açma/kapatma düğmesi çalışmıyorsa makineyi kullanmayın. Açma/kapama düğmesi ile kontrol edilemeyen bir makine tehlikelidir ve onarılması gerekir.
■ Herhangi bir ayar işlemi, aksesuar değişimi veya makinenin depoya kaldırılması öncesinde fişi prizden çekin ve/veya eğer çıkarılabiliyorsa aküyü makineden çıkarın. Bu tür önleyici güvenlik tedbirleri, makinenin yanlışlıkla çalıştırılması riskini azaltır.
Kullanılmayan makineleri çocukların erişemeyeceği bir yerde saklayın ve makine veya bu talimatlar hakkında bilgi sahibi olmayan kişilerin makineyi çalıştırmasına izin vermeyin. Makineler eğitimsiz kullanıcıların elinde tehlikelidir.
- Makinelerin ve aksesuarların bakımını yapın. Hareketli parçaların kusursuz olarak işlev görüp görmediğini ve sıkışıp sıkışmadığını, parçaların hasarlı olup olmadığını ve makinenin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasar görmüşse kullanmadan önce makineyi tamir ettirin. Kazaların çoğu, makine bakımının yeterli şekilde yapılmamasından kaynaklanır.
- Kesici makineleri keskin ve temiz tutun. Keskin kesim kenarlarına sahip, bakımı düzgün yapılmış kesim makineleri daha az sorun çıkarır ve kontrolü kolaydır.
- Makineyi, aksesuarlarını ve makine uçlarını vb. çalışma şartlarını ve yapılacak işi dikkate alarak bu talimatlara uygun şekilde kullanın. Makinenin kullanım amacı dışındaki işlerde kullanılması tehlikeli durumlara neden olabilir.
- Tutma kollarını ve kavrama yüzeylerini kuru, temiz, benzin ve yağdan uzak tutun. Kaygan tutma kolları ve kavrama yüzeyleri, makinenin beklenmeyen durumlarda güvenli bir şekilde tutulmasına ve kontrol edilmesine izin vermez.
AKÜ ILE ÇALIŞAN MAKINE KULLANIMI VE BAKIMI
■ Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü türü için uygun olan şarj cihazı, başka bir akü ile kullanıldığında yangın riski oluşturabilir.
■ Makineleri sadece özel olarak tasarlanan akülerle birlikte kullanın. Başka akü türlerinin kullanımı yaralanma ve yangın tehlikesi oluşturabilir.
■ Akünün kullanımda olmadığı durumlarda aküyü
ataş, bozuk para, anahtar, çivi, vida veya akü kutupları arasında kısa devre yapabilecek diğer metal nesnelerden uzak tutun. Akü kutuplarının kısa devre yapılması yangın veya yanıklara neden olabilir.
Kötü şartlar altında aküden sıvı akışı olabilir; bu sıvı ile temas etmekten kaçının. Yanlışlıkla temas edilirse etkilenen bölgeyi su ile yıkayın. Sıvı göze temas ederse ayrıca tıbbi yardım alın. Aküden akan sıvı tahriş veya yanıklara neden olabilir.
■ Hasarlı veya üzerinde değişiklik yapılmış bir aküyü veya makineyi kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler yangın, patlama veya yaralanma riskine neden olacak şekilde beklenmeyen davranışlar gösterebilir.
- Aküyü veya makineyi ateşe veya aşırı sıcaklıklara maruz bırakmayın. Ateşe veya 130°C'nin üzerindeki sıcaklıklara maruz kalması patlamaya neden olabilir.
- Tüm şarj talimatlarına uyun ve aküyü veya makineyi talimatlarda belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Hatalı veya belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmek, aküye hasar verebilir ve yangın riskini artırır.
EĞİTİM
- Talimatları dikkatle okuyun. Cihazın kumandalarını ve uygun kullanım şeklini öğrenin.
- Kullanım talimatları hakkında yeterli bilgiye sahip olmayan kişilerin veya çocukların cihazı kullanmasına asla izin vermeyin. Yerel yönetmelikler kullanıcıının yaşını kısıtlayabilir.
■ Operatör veya kullanıcıının, diğer kişilerin veya eşyaların başına gelebilecek yaralanma veya hasarlardan sorumlu olduğunu unutmayın.
HAZIRLIK
■ Makineyi asla yakınınızda başkaları, özellikle de çocuklar veya evcil hayvanlar varken kullanmayın.
■ Cihazı çalıştırırken daima göz koruması ve sağlam ayakkabı kullanın.
■ Makine ile çevredeki insanlar arasında en az 15 m mesafe olmalıdır.
- Makineyi asla operatör hasta veya alkol veya diğer uyuşturucuların etkisi altındayken çalıştırmayın.
ÇALIŞMA
■ Makineyi sadece gün ışığında veya iyi suni aydınlatma altında kullanın.
■ Makineyi asla hasarlı koruyucu donanımla veya koruyucu donanım takılı değilken kullanmayın.
■ Motoru sadece el ve ayaklar kesim araçlarından uzakta olduğunda çalıştırın.
■ Makineyi daima güç kaynağından ayırın (örn. aküyü çıkarın).
■ makineyi gözetimsiz bıraktığınızda;
■ bir tıkanıklığı gidermeden önce;
■ makineyi kontrol etmeden, temizlemeye veya makine üzerinde çalışmaya başlamadan önce;
■ yabancı bir cisme çarptıktan sonra;
■ makine anormal bir sarsıntı gösterliğinde.
- Kesme aletinden ellerde ve ayaklarda oluşabilecek yaralanmalara karşı özen gösterin.
■ Havalandırma boşluklarında artık olmadığından emin olun.
BAKIM VE SAKLAMA
■ Herhangi bir bakım veya temizlik işlemi gerçekleştirmeden önce, makinenin fişini prizden çekin (veya aküyü çıkartın).
■ Sadece üretici tarafından önerilen yedek parça ve aksesuarları kullanın.
- Makineyi düzenli olarak kontrol edin ve bakımını yapın. Makinenin sadece yetkili bir uzman tarafından tamir edilmesini sağlayın.
■ Kullanmadığınız zaman, makineyi çocukların ulaşamayacağı bir yerde saklayın.
DİĞER GÜVENLİK UYARILARI
- Tehlikeli ortamlardan kaçının – Cihazları nemli veya ıslak yerlerde kullanmayın.
■ Koruyucu donanımı yerinde ve çalışır durumda tutun.
■ Ellerinizi ve ayaklarını kesim alanından uzak tutun.
Yaralanma riskini azaltmak için, asla merdiven üzerinde ya da diğer herhangi bir güvenli olmayan destek üzerinde çalışmayın. Asla kesim ünitesini bel yüksekliğinin üzerinde tutmayın.
- Çalışma sırasında kesim ünitesini kısa aralıklarla düzenli olarak veya kesim işlevinde gözle görülür bir değişim varsa derhal kontrol edin.
En iyi sonuçlar için akü, sıcaklığın 5°C'nin üzerinde ve 40°C'nin altında olduğu bir ortamda şarj edilmelidir. Açık havada veya araç içinde saklamayın.
■ Çalışırken yanınıza yaklaşan kimselerin olması durumunda, motoru ve kesim ünitesini durdurun.
■ Operatörü bıçağın kuvvetle itilme tehlikesine karşı uyarın (sadece 3 dişli bıçak ile kullanımda).
■ Bıçağın kuvvetle itilmesi, döner bıçağın hemen kesemediği bir nesneyle temas etmesi durumunda meydana gelebilir.
■ Bıçağın kuvvetle itilmesi, cihazın ve/veya operatörün herhangi bir yönde itilerek cihaz kontrolünün kaybedilebileceği şiddette olabilir.
■ Biçak takılır, durur veya dönmesi engellenirse uyarı olmaksızın biçak kuvvetle itilebilir.
■ Bıçağın kuvvetle itilmesi olayı, kesilen malzemeyi görmenin zor olduğu bölgelerde daha çok meydana gelebilir.
■ Gerekli tüm parçaları düzgün bir şekilde monte etmeden makineye herhangi bir biçak takmayın. Uygun parçaların kullanılmaması, bıçağın çıkarak fırlamasına ve kullanıcı ve/veya üçüncü şahısların ciddi şekilde yaralanmasına neden olabilir. Kıvrılmış,)bükülmüş, çatlamış, kırılmış veya herhangi bir şekilde hasar görmüş bıçakları atın. Keskin bir biçak kullanın. Kör bir bıçağın takılıp kuvvetle itilme olasılığı daha fazladır (sadece 3 dişli bıçak ile kullanımda).
- Boşta dönen bir biçak/misina, motor durdurulduktan veya tetik bırakıldıktan sonra da dönmeye devam ettiğinden yaralanmalara neden olabilir. Biçak/misina tamamen duruncaya kadar cihazın kontrolünü bırakmayın.
Pille çalışan aletlerin elektrik prizine takılmalarına gerek yoktur; bu nedenle bu tür aletler daima çalışmaya hazır durumdadır. Alet kullanılmadığı zaman dahi oluşabilecek muhtemel tehlikelere karşı dikkatli olun. Bakım veya onarım işlemleri sırasında dikkatli olun.
■ Hortumla yıkamayın; motor ve elektrik bağlantılarına su kaçırmamaya dikkat edin.
■ Bu kılavuzda yer almayan durumlar meydana gelirse, dikkatli ve sağduyulu davranın. Yardım için EGO Müşteri Hizmetleri Merkeziyle irtibata geçin.
■ Sadece şek. A'da listelenen pil paketi ve şarj cihazlarını kullanin.
TEKNİK ÖZELLİKLER
| Kesim Mekanizması Çarpma Başı | |
| Misina Çapı | 2,4 mm naylonbükülü misina |
| Kesim Genişliği 38 cm | |
| Yüksüz hız 5000/6000 min | -1 |
| Ağırlık (pil paketi hariç) 1,59 kg | |
| Tavsiye Edilen Çalışma Sıcaklığı 0°C-40°C | |
| Tavsiye Edilen Depolama Sıcaklığı -20°C-70°C | |
| Ölçülen ses güç düzeyi L_WA | 93,2 dB(A)K=2,2 dB(A)(PH1400E) | |
| 93,89 dB(A)K=1,46 dB(A)(PH1420E) | ||
| 92 dB(A)K=3,1 dB(A)(PHX1600) | ||
| Operatör konumundaki ses güç düzeyi L_PA | 73,2 dB(A)K=3 dB(A)(PH1400E) | |
| 81,6 dB(A)K=3 dB(A)(PH1420E) | ||
| 86 dB(A)K=3 dB(A)(PHX1600) | ||
| Garanti edilen ses güç düzeyi L_WA (2000/14/EC uyarınca ölçülmüş) | 96 dB(A) | |
| Titreşim a_h | Ön Tutma Sapi | 4,2 m/s2K=1,5 m/s2(PH1400E) |
| 2,23 m/s2K=1,5 m/s2(PH1420E) | ||
| 4,85 m/s2K=1,5 m/s2(PHX1600) | ||
| Arka Tutma Sapi | 2,7 m/s2K=1,5 m/s2(PH1400E) | |
| 2,03 m/s2K=1,5 ms2(PH1420E) | ||
| 2,67 m/s2K=1,5 m/s2(PHX1600) | ||
■ Yukarıdaki parametreler, PH1400E/PH1420E/PHX1600 elektrikli alet başlığı takılı olarak test edilmiş ve ölçülmüştür.
- Bildirilen toplam titreşim değeri standart test yöntemine uygun olarak ölçülmüştür ve bir cihazı diğer bir cihaz ile karşılaştırmak için kullanılabilir.
■ Bildirilen toplam titreşim değeri ayrıca ön maruz kalma değerlendirmesinde de kullanılabilir.
UYARI: Elektrikli aletin gerçek kullanımı sırasında meydana gelen titreşim emisyonu aletin kullanım şekline bağlı olarak bildirilen değerden farklı olabilir; Operatörü korumak için, kullanıcı gerçek kullanım koşullarında eldiven ve kulak koruması takmalıdır.
AMBALAJ LISTESI
| PARÇA ADI MİKTAR | |
| Misinalı Çim Biçme Aparatı 1 | |
| Koruma 1 | |
| Alyen anahtar 1 | |
| Çok İşlevli Anahtar 1 | |
| Kullanma kılavuzu 1 |
Önerilen kesim misinası hakkında, lütfen web sitemizi (egopowerplus.eu) ziyaret edin veya EGO Ürün Kataloğuna bakın.
AÇIKLAMA
TEL ÇİM BİÇME MAKİNESİ AKSESUARINIZI TANIYIN (Şek. A)
- Uç Kapak
- Misinalı Çim Biçme Makinesi Mili
- Kesim Misinası
- Çim Biçme Makinesi Başlığı (Çarpma Başı)
- Birakma Sekmesi
- Misinalı Kesim Bıçağı
- Koruyucu
- Alyen Anahtar
- Çok İşlevli Anahtar
⚠️ UYARI: Aleti asla koruması düzgün şekilde takılı değişken kullanmayın. Koruyucu, kullanıcıyı korumak için daima alete takılı durumda olmalıdır!
MONTAJ
⚠️ UYARI: Hasarlı veya eksik parça varsa, bu parçalar değiştirilinceye kadar ürünü çalıştırmayın. Bu ürünün hasarlı veya eksik parçalar ile kullanılması ciddi kişisel yaralanmalara yol açabilir.
⚠️ UYARI: Bu ürün üzerinde değişiklik yapmaya veya bu misinalı çim biçme makinesi ile kullanılması önerilmeyen
aksesuarlar oluşturmaya çalışmayın. Bu tür değişiklikler veya modifikasyonlar hatalı kullanımdır ve ciddi kişisel yaralanmalara neden olabilen tehlikeli bir duruma sebep olabilir.
⚠️ UYARI: Ciddi kişisel yaralanmalara neden olabilen yanlışlıkla çalışmayı önlemek için parçaları monte ederken aküyü mutlaka makineden çıkarın.
KORUYUCUNUN MONTE EDİLMESİ
⚠️ UYARI: Siperi monte ederken veya değiştirirken daima eldiven takın. Siper üzerindeki bıçağa ve elinizin kesilmemesine dikkat edin.
⚠️ UYARI: Siper düzgün şekilde takılı değilken asla makineyi kullanmayın. Siper, kullanıcıyı korumak için daima makineye takılı durumda olmalıdır! Siper takılıyken, asla siperi çıkarmaya veya ayarlamaya çalışmayın, değiştirilmesi gerekirse, yetkili bir servis teknisyeni tarafından gerçekleştirilmelidir!
Mil tabanından iki vidayı gevşetin ve çıkarın (Şek. B), muhafaza montaj delikleri ile aksam deliklerini hizalayın ve ardından muhafazayı mil tabanına iki yaylı rondela ve iki vida ile sabitleyin (Şek. C).
Koruyucunun Şek. C ve D'ye uygun olarak monte edildiğinden emin olun, hatalı bir montaj büyük tehlikeye yol açar!
ÇİM BİÇME APARATININ ELEKTRİKLI ALET BAŞLIĞINA BAĞLANMASI
Bu çim biçme aparatı EGO PH1400E/PH1420E/PHX1600 elektrikli alet başlığı ile kullanılmak üzere tasarlanmıştır.
Elektrikli alet başlığı PH1400E/PH1420E/PHX1600'nin kullanım kılavuzunda yer alan "ELEKTRİKLI ALET BAŞLIĞINA AKSESUAR TAKMA" bölümüne bakın.
ÇALIŞTIRMA
⚠️ UYARI: Ürüne aşina olmanız sizi dikkatsiz yapmasın. İkinci dereceden bir dikkatsizliğin ciddi yaralanmalara neden olmak için yeterli olduğunu unutmayın.
⚠️ UYARI: Daima göz koruması ve kulak koruması kullanın. Böyle yapılmaması sonucu gözlerinize fırlayan nesneler ciddi kişisel yaralanmalara neden olabilir.
UYGULAMALAR
Bu ürünü aşağıdaki işlemler için kullanabilirsiniz:
■ Sundurma, çit ve tabliyelerdeki çim ve otların biçilmesi
⚠️ UYARI: Cihaz sadece belirtilen kullanım amacı doğrultusunda kullanılmalıdır. Diğer kullanım şekilleri hatalı
kullanım olarak kabul edilir.
Her kullanımdan önce hasarlı/aşınmış parça olup olmadığını kontrol edin.
Çim biçme başlığını, koruyucuyu ve ön tutma kolunu kontrol edin ve çatlak, kıvrılmış, eğik veya hasarlı parçaları değiştirin.
Koruyucunun kenarındaki misina kesim bıçağı zamanla körelebilir. Bu bıçağı düzenli olarak bir eğe ile bilemeniz veya yenisiyle değiştirmeniz önerilir.
⚠️ UYARI: Korumayı monte ederken veya değiştirirken, bıçağı bilerken veya değiştirirken daima eldiven takın. Koruyucu üzerindeki bıçağa ve elinizin kesilmemesine dikkat edin.
⚠️ UYARI: Ciddi kişisel yaralanmaları önlemek için, aksesuarlara bakım-onarım, temizlik yapmadan, aksesuarları değiştirmeden veya cihazdan malzeme çıkarmadan önce pil paketini elektrikli alet başlığından çıkarın.
MİSINALI ÇİM BİÇME APARATINI ELEKTRİKLI ALET BAŞLIĞI İLE KULLANMA
⚠ UYARI: Bu cihazı kullanırken yaralanma riskini azaltmak için uygun şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Göz ve kulak/işitme koruması takın. Dayanıklı, uzun pantolon, eldiven ve bot giyin. Kısa pantolon, sandalet giymeyin veya çiplak ayakla çalışmayın.
A UYARI: Her kullanımdan önce kesilecek alanı temizleyin. Kesim aparatına takılabilecek veya kesim sırasında fırlatılabilecek taş, kırık cam, çivi, tel veya sicim vb. tüm nesneleri temizleyin. Çocukları, üçüncü şahısıları ve evcil hayvanları çalışma alanından uzak tutun. Çocukları, üçüncü şahısıları ve evcil hayvanları çalışma alanından en az 15 metre uzak tutun; buna rağmen üçüncü şahısların fırlayan nesnelerden yaralanma riski olabilir. Üçüncü şahısların göz koruması kullanmaları önerilir. Çalışırken yanınıza yaklaşan kimselerin olması durumunda derhal motoru ve kesici parçaları durdurun.
Güvenli ve daha iyi çalışma için, omzunuza omuz askısını takın. Omuz askısını rahat bir çalışma konumuna ayarlayın. Çim biçme makinesini bir elinizle arka tutma sapından ve diğer elinizle ön destek sapından tutarak kullanın. Çalışma sırasında makineyi her iki elinizle sıkıca tutun. Çim biçme makinesi, arka tutma sapı kalça hizasında olacak şekilde rahat bir konumda tutulmalıdır. Çim biçme başlığı, operatörün yere doğru eğilmesine gerek kalmadan, kesilecek malzemeye kolayca temas edecek şekilde, yere paralel olmalıdır (Şek. B).
⚠️ UYARI: Omuz askısı ayrıca tehlikeli durumlarda hızla çıkarılabilen bir mekanizmadır. Acil bir durumda, askı hangi
三GO
şekilde takılı olursa olsun derhal omzunuzdan çıkarın.
Her kullanımdan sonra, çim biçme aparatını temizleyin.
Temizleme talimatları için BAKIM bölümüne bakın.
CİHAZI ÇALIŞTIRMA/DURDURMA
Elektrikli alet başlığı PH1400E/PH1420E/PHX1600'nin kullanım kılavuzundaki"ELEKTRİKLİ ALET BAŞLIĞINI ÇALIŞTIRMA/DURDURMA" bölümüne bakın.
KESİM İPİ UZUNLUĞUNUN AYARLANMASI
Çim biçme makinesi başlığı operatörün motoru durdurmaya gerek kalmadan kesim ipini salmasına olanak sağlar. Misina aşınır veya yıpranırsa, çim biçme makinesi çalışır durumdayken çim biçme başlığını hafifçe yere vurarak biraz daha misina salmak mümkündür (Şek. E).
⚠️ UYARI: Kesim misinasi kısaldıkça misinanın salınması zorlaşır.
⚠️ UYARI: Misinalı kesim bıçağı donanımını çıkarmayın veya değiştirmeyin. Aşırı uzun kesim ipi motorun aşırı ısınmasına neden olabilir ve ciddi kişisel yaralanmaya yol açabilir.
MİSİNANIN DEĞİŞTİRİLMESİ
⚠ UYARI: Daima 2,4 mm'yi aşmayan bir çapa sahip naylon kesim ipi kullanılması önerilir. Belirtilenin dışında kesim ipi kullanımı kesim makinesinin aşırı isınmasına veya hasar görmesine neden olabilir.
⚠️ UYARI: Asla metal takviyeli misina, tel, ip, vb. malzeme kullanmayın. Bunlar koparak tehlikeli biçimde fırlatılabilir.
- Pil paketini çıkarın
- Gerekirse, kalan kesim ipini çıkarın. Elinizle çekip almanız yeterlidir.
- Çim biçme makinesi alüminyum mil uzunluğunun yaklaşık 5 katı olan 4m uzunluğunda misina kesin. Misinayı halka içindeki montaj deliğine yerleştirin (Şek. F). Makaranın her iki tarafından eşit miktarda misina oluncaya kadar misinayı itin ve diğer taraftan çekin.
- Makara tutucuyu bastırarak ok yönünde çevirin ve her iki tarafta yaklaşık 14 cm misina kalıncaya kadar misinayı makara üzerine sarın (Şek. G).
- Makara tutucuyu aşağı bastırarak misinaları çekin ve kesim başlığının düzgün monte edildiğini kontrol etmek için manuel olarak ilerletin.
Kesim misinası çıkış noktasından koptuğunda veya çim biçme başlığına vurulduğunda kesim misinası salınmazsa, aşağıdaki adımları izleyin:
- Pil takımını çıkarın.
- Makara tutucu üzerindeki açma tırmaklarına bastırın ve makara tutucuyu çekerek çıkarın (Şek. H ve I).
- Makara tutucudan misinayı çıkarın.
- Bir elle makara tabanını tutarken, diğer elle makara tutucuyu kavrayın ve makara tutucu üzerindeki tırnakları makara tabanındaki deliklerle hizalayın (Şek. J); Avuç içinizi kullanarak tırnaklar makara tutucuya kilitleninceye kadar makara tutucuyu bastırın ve sağa sola çevirin (Şek. K).
- «MİSİNANIN DEĞİŞTİRİLMESİ» bölümündeki talimatları izleyerek tekrar misina yükleyin.
Alet fırçalı kesici olarak kullanılmak istendiğinde biçme kafasını sökmek için Şek. L ve M'de gösterilen adımları takip edin.
BAKIM
⚠️ UYARI: Cihazın kontrol, temizlik veya bakımından önce motoru durdurun ve tüm hareketli parçaların durmasını bekleyin, ardından pil takımını çıkarın. Bu talimatlara uyulmaması ciddi kişisel yaralanmalara veya maddi hasara yol açabilir.
UYARI: Bakım ve onarım sırasında birebir aynı yedek parçaları kullanın. Diğer parçaların kullanılması tehlike oluşturabilir veya ürünün hasar görmesine neden olabilir. Güvenlik ve güvenilirliği sağlamak için, bu bakım kılavuzunda belirtilenler dışındaki tüm onarımlar uzman bir servis teknisyeni tarafından gerçekleştirilmelidir.
GENEL BAKIM
Plastik parçaları temizlerken çözücü maddeler kullanmaktan kaçının. Çoğu plastik malzeme çeşitli ticari çözücü türlerinden etkilenmeye yatkındır ve kullanılmaları durumunda zarar görebilir. Kir, toz, yağ, gres, vb. gidermek için temiz bez kullanım.
CİHAZIN TEMİZLENMESİ
■ Motor miline veya çim biçme başlığına dolanmış olabilecek çimleri temizleyin.
- Arka gövde üzerindeki hava deliklerini temizlemek için küçük bir fırça veya küçük elektrikli süpürge kullanın.
■ Cihazı nemli bir bez ve yumuşak deterjanla temizleyin.
■ Plastik gövde veya tutma sapı üzerinde güçlü deterjanlar kullanmayın. Çam ve limon gibi belirli aromatik yağlar ve kerosen gibi çözücü maddeler bu yüzeylere zarar verebilir. Nem nedeniyle elektrik çarpma tehlikesi oluşabilir. Yumuşak kuru bir bezle nemli yerleri silin.
TRANSMİSYON DIŞLİLERİNİN YAĞLANMASI
Dişli kutusundaki transmisyon dişlileri periyodik olarak dişli gres yağı ile yağlanmalıdır. Dişli kutusunun gres seviyesini her 50 saatlik çalışmada bir kutunun yanındaki sızdırmazlık vidasını sökerek kontrol edin.
Dişli kenarlarında hiçbir gres görülemezse, aşağıdaki adımları izleyerek dişliye 3/4 kapasiteye kadar gres basın.
Transmisyon dişlilerini tamamen doldurmayın.
- Çim biçme makinesini, sızdırmazlık vidası yukarı bakacak şekilde yana yatırım.
- Verilen çok işlevli anahtarı kullanarak sızdırmazlık vidasını gevşetin ve sökün.
- Vida deliğine az miktarda gres enjekte etmek için bir gres şırıngası (ürüne dahil değildir) kullanın; 3/4'lük kapasiteyi aşmayın.
- Enjeksiyondan sonra sızdırmazlık vidasını sıkın.
CİHAZIN SAKLANMASI
Pil takımını çim biçme makinesinden çıkarın.
■ Cihazı saklamadan önce tamamen temizleyin.
- Çim biçme aparatı elektrikli alet başlığından çıkarılırsa ve ayrı olarak saklanırsa: Kaplin içerisinde pisliklerin girmesini önlemek için uç kapağı aparatın miline takın.
■ Cihazı çocukların ulaşamayacağı kuru, iyi havalandırılmış, kilitli veya yüksek bir yerde muhafaza edin. Cihazı gübre, benzin veya diğer kimyasal maddelerin yakınında saklamayın.
Çevre koruması
Elektrikli cihazları, kullanılmış aküyü ve şarj cihazını evsel atıklarla bertaraf etmeyin! Bu ürünü yetkili bir geri dönüşüm merkezine götürün ve ayrı bir şekilde toplanmasını sağlayın. Elektrikli makineler çevreyle uyumlu bir geri dönüşüm tesisine iade edilmelidir.
SORUN GİDERME
| SORUN NEDENİ ÇÖZÜM | ||
| Misinalı çim biçme makinesi başlatlamıyor. | Pil takımı elektrikli alet başlığına takılı değil.Elektrikli alet başlığı ve pil takımı arasında elektrik teması yok.Pil paketi boş.Kilitleme kolu ve tetiğe aynı anda basılmıyor. | Pil takımını elektrikli alet başlığına takın.Pil takımını çıkarın, temas noktalarını kontrol edin ve yerine oturana kadar pil takımını yeniden takın.Pil takımını bu kılavuzda belirtilen EGO şarj cihazları ile şarj edin.Kilitleme kolunu basılı tutun, ardından tetik düğmesine basarak makineyi çalıştırın. |
| Misinalı çim biçme makinesi kesim yaparken duruyor. | Çim biçme makinesine koruyucu takılmamış, sonuç olarak aşırı uzun kesim ipi ve motorun aşırı ısınması söz konusu.Ağır kesim ipi kullanılıyor.Motor mili veya çim biçme başlığı çimler nedeniyle tutukluk yapıyor.Motor aşırı yüklenmiş.Pil paketi veya misinalı çim biçme makinesi çok sıcak.Pil paketi ile aletin bağlantısı kesilmiş.Pil paketi boş. | Pil paketini çıkarın ve koruyucuyu çim biçme makinesine monte edin.Çapı en fazla 2,4 mm olan naylon kesim misinası kullanmanız önerilir.Çim biçme makinesini durdurun, pili çıkarın ve motor mili ve çim biçme başlığındaki çimleri temizleyin.Çim biçme başlığını çimlerden kaldırın. İş yükü kalkar kalkmaz motor eskisi gibi çalışacaktır. Kesim yaparken, çim biçme başlığını kesilecek çimlerde ileri-geri hareket ettirin ve tek bir kesimde en fazla 20 cm uzunlukta kesim yapın.Pil paketi veya çim biçme makinesinin 67°C' nin altına düşene kadar soğumasını bekleyin.Pil paketini yeniden takın.Pil takımını bu kılavuzda belirtilen EGO şarj cihazları ile şarj edin. |
| Çim biçme başlığı misinayı ilerletmiyor. | Motor mili veya çim biçme başlığıçimler nedeniyle tutukluk yapıyor.Makarada yeterli misina yok.Çim biçme başlığı kirli.Misina makara tutucuya dolanmış.Misina çok kısa. | Çim biçme makinesini durdurun, pili çıkarın ve motor mili ve çim biçme başlığındaki çimleri temizleyin.Pili çıkarın ve bu kılavuzdaki “MİSİNANIN DEĞİŞTİRİLMESİ” bölümünü izleyerek kesim ipini değiştirin.Pili çıkarın ve makarayı, makara tespit pimini ve makara tabanını temizleyin.Pili çıkarın ve bu kılavuzdaki “MİSİNANIN DEĞİŞTİRİLMESİ” bölümünü izleyerek kesim ipini makaradan çıkarın ve yeniden sarın.Pili çıkarın ve çarpma düğmesine basıp bırakarak ipleri çekin. |
| Çimler, çim biçme başlığının etrafına ve motor gövdesine dolanıyor. | Uzun çimler zemin seviyesinde kesiliyor. | Uzun çimleri üstten alta doğru kesin, dolanmayı önlemek için her geçişte en fazla 20 cm kesin. |
| Uzun çimler zemin seviyesinde kesiliyor. | Koruyucunun kenarındaki misina kesim bıçağı körelmiş. | Misina kesim bıçağını bir eğe ile bileyin veya yeni bir bıçakla değiştirin. |
| Çim biçme başlığında çatlaklar mevcut veya makara tutucu makara tabanından gevşemiş. | Çim biçme başlığı aşınmış. | Çim biçim emakinesinin kafasını hemen değiştirin; bu kılavuzdaki “ÇİM BİÇME KAFASI DEĞİŞİMİ” bölümündeki talimatlara uyun. |
| Misina değiştirme sırasında, misina çim biçme başlığına düzgün yüklenemiyor. | Makara tutucunun LOAD çizgileri makara tabanındaki halkalar ile hizalanmamış.Misina, halka içindeki montaj deligiğine doğru yerleştirilmemiş. | Makara tutucu üzerindeki LOAD çizgisini makara tabanındaki halka ile hizalamak için, makara tutucuyu ok yönünde döndürün.Önce LOAD çizgisini halka ile hizalayın, daha sonra misinayı halka içindeki montaj deligiğine yerleştirin. |
GARANTI
EGO GARANTI POLITİKASI
EGO Garanti politikasına ilişkin tüm hüküm ve koşullar için, lütfen egopowerplus.eu adresindeki web sitemizi ziyaret edin.
LUGEGE KÕIKI JUHISEID!
