Producttype	Verlengstuk kantensnijder
Merk	EGO
Model	STA1500
Gewicht (zonder accu)	1,59 kg
Snijbreedte	38 cm
Draaddiameter	2,4 mm (gedraaid nylon)
Toerental onbelast	5000 - 6000 min⁻¹
Snijmechanisme	Tik-kop (gronddruk)
Compatibiliteit	EGO motorblokken PH1400E / PH1420E / PHX1600
Gebruikstemperatuur	0°C tot 40°C
Opslagtemperatuur	-20°C tot 70°C
Gegarandeerd geluidsvermogensniveau	96 dB(A)
Toepassingen	Gras en onkruid maaien
Onderhoud	Regelmatige reiniging, smering van tandwielen elke 50 uur
Veiligheid	Draag oogbescherming, gehoorbescherming, handschoenen, veiligheidsschoenen; veiligheidsafstand van 15 m
Inhoud van de verpakking	Verlengstuk kantensnijder, beschermkap, inbussleutel, multifunctionele sleutel, gebruikershandleiding
Garantie	Raadpleeg de website egopowerplus.eu

Veelgestelde vragen - STA1500 EGO

Hoe verleng ik de snijdraad?

Om de snijdraad te verlengen, tik je de snijkop lichtjes op de grond terwijl het gereedschap in werking is. Hierdoor wordt de draad automatisch afgerold. Zorg ervoor dat je niet te hard tikt om schade aan de kop te voorkomen.

Welk type draad moet ik gebruiken?

Gebruik uitsluitend snijdraad van gedraaid nylon met een maximale diameter van 2,4 mm. Gebruik nooit touw, metaaldraad of ander materiaal dat kan breken en gevaarlijke projectielen worden.

Hoe vervang ik de snijdraad?

Verwijder de accu. Knip 4 m draad af, steek deze in de gaten van de ogen, wikkel vervolgens door de spoelbehuizing in de richting van de pijl te draaien totdat er aan elke kant ongeveer 14 cm draad over is. Raadpleeg de handleiding voor details.

Welke veiligheidsmaatregelen moet ik nemen voor gebruik?

Draag altijd een veiligheidsbril, gehoorbescherming, handschoenen en antislip veiligheidsschoenen. Zorg ervoor dat er zich geen personen of dieren binnen 15 m van het werkgebied bevinden.

Hoe monteer ik de beschermkap?

Verwijder de accu. Draai de twee schroeven van de steelbasis los, lijn de gaten van de kap uit met die van de basis, en bevestig deze met de schroeven en veerringen. Draag handschoenen om snijwonden aan het mes te voorkomen.

Hoe reinig ik het gereedschap?

Verwijder de accu. Verwijder opgerold gras rond de as en de snijkop. Gebruik een borstel of stofzuiger voor de ventilatie-openingen. Reinig het gereedschap met een vochtige doek en een mild reinigingsmiddel. Gebruik geen oplosmiddelen.

Wat moet ik doen als de snijkop de draad niet voortduwt?

Controleer of de draad niet verstrikt is in de spoelbehuizing, of de spoel voldoende draad bevat, of de kop niet verstopt is met gras. Demonteer en wikkel de draad indien nodig opnieuw.

Hoe smeer ik de transmissietandwielen?

Verwijder elke 50 gebruiksuren de afdichtingsschroef aan de zijkant van de tandwielkast. Als het vet niet zichtbaar is, injecteer dan tot 3/4 van de tandwielkast met tandwielvet met behulp van een spuit. Schroef vervolgens weer dicht.

Wat is de aanbevolen veiligheidsafstand?

Houd een afstand van ten minste 15 meter aan tussen de machine en andere personen of dieren. Als iemand of een dier nadert, schakel dan onmiddellijk de motor uit.

Wat moet ik doen als het gereedschap niet start?

Controleer of de accu correct is geplaatst en opgeladen, of de ontgrendelingshendel en de schakelaar tegelijkertijd worden ingedrukt, en of de beschermkap goed is geplaatst. Neem bij aanhoudende problemen contact op met een erkende reparateur.

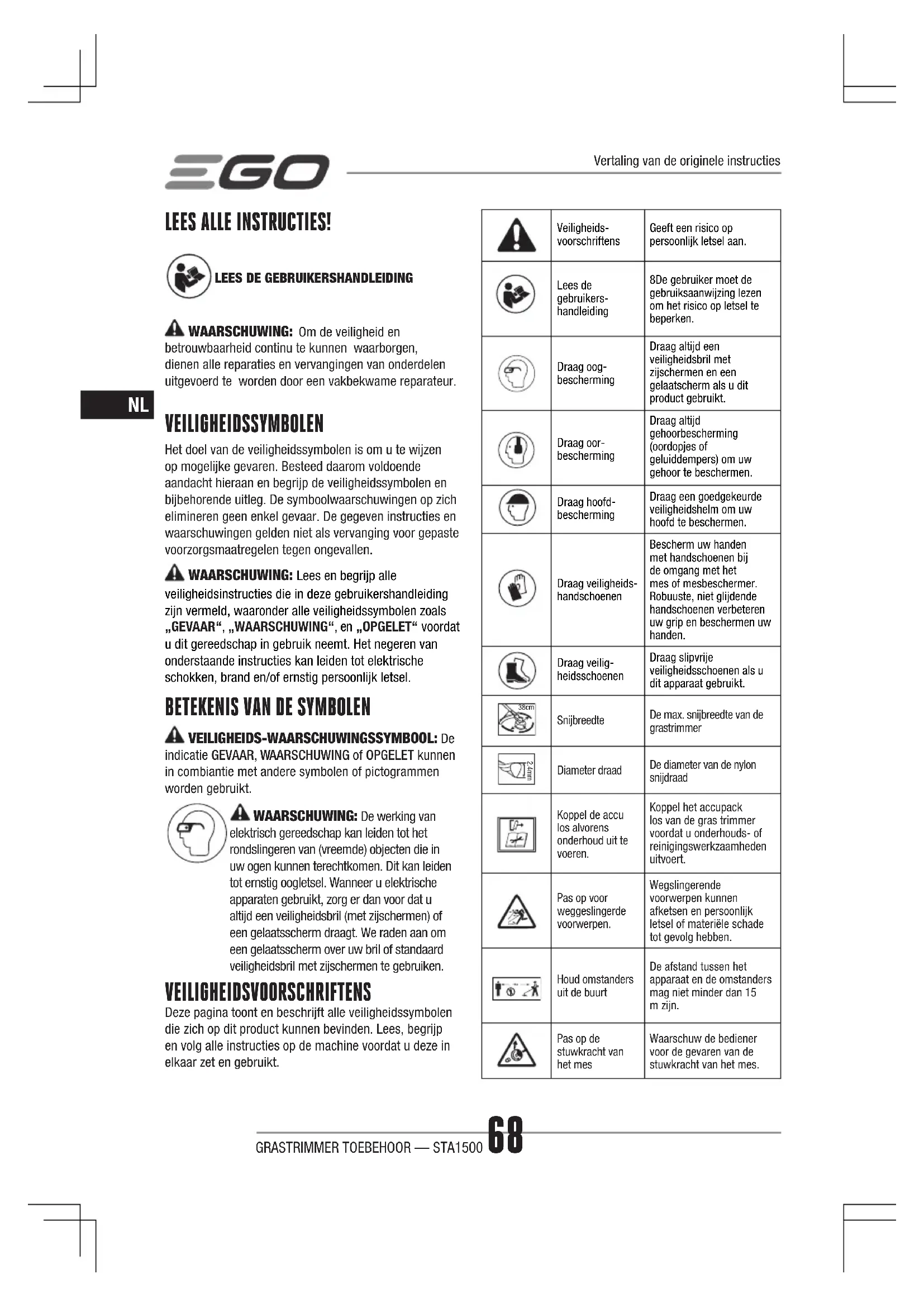

GEBRUIKSAANWIJZING STA1500 EGO

NL Grastrimmer toebehoor 68

⚠ WAARSCHUWING: Om de veiligheid en betrouwbaarheid continu te kunnen waarborgen, dienen alle reparaties en vervangingen van onderdelen uitgevoerd te worden door een vakbekwame reparateur.

VEILIGHEIDSSYMBOLLEN

Het doel van de veiligheidssymbolen is om u te wijzen op mogelijke gevaren. Besteed daarom voldoende aandacht hieraan en begrijp de veiligheidssymbolen en bijbehorende uitleg. De symboolwaarschuwingen op zich elimineren geen enkel gevaar. De gegeven instructies en waarschuwingen gelden niet als vervanging voor gepaste voorzorgsmaatregelen tegen ongevallen.

⚠ WAARSCHUWING: Lees en begrijp alle veiligheidsinstructies die in deze gebruikershandleiding zijn vermeld, waaronder alle veiligheidssymbolen zoals „GEVAAR“, „WAARSCHUWING“, en „OPGELET“ voordat u dit gereedschap in gebruik neemt. Het negeren van onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BETEKENIS VAN DE SYMBOLEN

VEILIGHEIDS-WAARSCHUWINGSSYMBOOL: De indicatie GEVAAR, WAARSCHUWING of OPGELET kunnen in combiantie met andere symbolen of pictogrammen worden gebruikt.

⚠ WAARSCHUWING: De werking van elektrisch gereedschap kan leiden tot het rondslingeren van (vreemde) objecten die in uw ogen kunnen terechtkomen. Dit kan leiden tot ernstig oogletsel. Wanneer u elektrische apparaten gebruikt, zorg er dan voor dat u altijd een veiligheidsbril (met zijschermen) of een gelaatsscherm draagt. We raden aan om een gelaatsscherm over uw bril of standaard veiligheidsbril met zijschermen te gebruiken.

VEILIGHEIDSVOORSCHRIFTENS

Deze pagina toont en beschrijft alle veiligheidssymbolen die zich op dit product kunnen bevinden. Lees, begrijp en volg alle instructies op de machine voordat u deze in elkaar zet en gebruikt.

	Veiligheids-voorschriftens	Geeft een risico oppersoonlijk letsel aan.
	Lees degebruikers-handleiding	8De gebruiker moet degebruiksaanwijzing lezenom het risico op letsel tebeperken.
	Draag oog-bescherming	Draag altijd eenveiligheidsbril metzijschermen en eengelaatscherm als u ditproduct gebruikt.
	Draag oor-bescherming	Draag altijd gehoorbescherming(oordopjes ofgeluiddempers) om uw gehoor te beschermen.
	Draag hoofd-bescherming	Draag een goedgekeurdeveiligheidshelm om uwhoofd te beschermen.
	Draag veiligheids-handschoenen	Bescherm uw handenmet handschoenen bijde omgang met hetmes of mesbeschermer.Robuuste, niet glijdendehandschoenen verbeterenuw grip en beschermen uwhanden.
	Draag veilig-heidsschoenen	Draag slipvrijeveiligheidsschoenen als udit apparaat gebruikt.
	Snijbreedte	De max. snijbreedte van degrastrimmer
	Diameter draad	De diameter van de nylonsnijdraad
	Koppel de acculos alvorensonderhoud uit tevoeren.	Koppel het accupacklos van de gras trimmervoordat u onderhouds- ofreinigingswerkzaamhedenuitvoert.
	Pas op voorweggeslingerdevoorwerpen.	Wegslingerendevoorwerpen kunnenafketsen en persoonlijkletsel of materiële schadetot gevolg hebben.
	Houd omstandersuit de buurt	De afstand tussen hetapparaat en de omstandersmag niet minder dan 15m zijn.
	Pas op destuwkracht vanhet mes	Waarschuw de bedienervoor de gevaren van destuwkracht van het mes.
	CE	Dit product is in overeenstemming met de EG-richtlijnen.
	UKCA	Dit product is in overeenstemming met de geldende wetgeving van het VK.
	WEEE	Gooi elektrisch afval niet via het huishoudelijk afval weg. Breng het naar een geautoriseerd recyclingbedrijf.
	Lawaai	Gewaarborgd geluidsvermogensniveau. Geluidsemissie voor de omgeving in overeenstemming met de richtlijnen van de Europese Unie.
V Volt Spanning
mm Millimeter Lengte of afmeting
cm Centimeter Lengte of afmeting
kg Kilogram Gewicht
n_0	Snelheid zonder belasting	Draaisnelheid, zonder belasting
... /min Per minuut Toeren per minuut

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN VOOR GEREEDSCHAP

WAARSCHUWINGEN! Lees alle

veiligheidswaarschuwingen, instructies, illustraties en specificaties die met deze machine worden geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK.

De term "gereedschap" in de waarschuwingen verwijst naar uw op het voedingsnet aangedreven (met snoer) gereedschap of accuaangedreven (snoerloos) gereedschap.

VEILIGHEID OP DE WERKPLAATS

■ Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten kunnen ongevallen veroorzaken.
- Gebruik de machine niet in een explosieve omgeving, zoals in de aanwezigheid van

ontvlambare vloeistoffen, gassen of stof. De machine veroorzaakt vonken en deze kan stof of dampen ontsteken.

■ Houd kinderen en omstanders uit de buurt wanneer u een machine bedient. Afleiding kan tot controleverlies leiden.

• De stekker van de machine moet in het stopcontact passen. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekker met geaarde machines. Niet aangepaste stekkers en overeenkomstige stopcontacten beperken het risico op elektrische schokken.
  ■ Vermijd lichamelijk contact met geaarde oppervlakken, zoals pijpleidingen, radiatoren, fornuizen of koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is.
• Gebruik het gereedschap niet in regen of natte omstandigheden. Water dat het gereedschap binnendringt, kan het risico op een elektrische schok of storingen met persoonlijk letsel tot gevolg hebben, vergroten.
• Gebruik de kabel niet op een verkeerde manier. Gebruik de kabel nooit om de machine te dragen of mee te trekken of om de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrikte kabels vergroten het risico op een elektrische schok.
  ■ Wanneer u een machine buitenshuis bedient, gebruik dan een verlengkabel die geschikt is voor gebruik buitenshuis. Het gebruik van een kabel die voor gebruik buitenshuis geschikt is, verkleint het risico op een elektrische schok.
• Als het gebruik van een gereedschap in een vochtige omgeving onvermijdbaar is, gebruik dan een aardlekschakelaar (ALS). Het gebruik van een ALS verkleint het risico op een elektrische schok.

PERSOONLIJKE VEILIGHEID

• Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanneer u een machine gebruikt. Gebruik geen machine niet als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van de machine kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker,

三GO

slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik van het gereedschap verkleint het risico op persoonlijk letsel.

■ Vermijd dat de machine per ongeluk wordt gestart. Zorg dat de schakelaar op de stand 'Uit' is ingesteld voordat u de machine op een stroombron en/of accu aansluit, vastneemt of draagt. Het dragen van een gereedschap met uw vinger op de schakelaar of het activeren van een gereedschap met de schakelaar op 'aan', leidt tot ongelukken.
■ Verwijder instelsleutels of moersleutels voordat u de machine inschakelt. Een instelsleutel of moersleutel in een draaiend deel van de machine achterlaten kan leiden tot persoonlijk letsel.
■ Reik niet te ver. Zorg er altijd voor dat u stevig en stabiel staat. Dit zorgt ervoor dat u de machine in onverwachte situaties beter onder controle kunt houden.
- Draag passende kleding. Draag geen los hangende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Los hangende kleding, sieraden en lang haar kunnen in bewegende onderdelen verstrikt raken.
■ Wanneer de montage van stofafzuiging- of stofopvangvoorzieningen mogelijk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van een stofopvang kan helpen om het risico in verband met stof te verlagen.
- Word niet zelfingenomen door de ervaring die u hebt opgedaan door frequent gebruik, waardoor u dan de veiligheidswaarschuwingen negeert. Een achteloze actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN HET GEREEDSCHAP

• Overbelast de machine niet. Gebruik de juiste machine voor uw toepassing. Met de juiste machine werkt u beter en veiliger binnen het aangegeven vermogensbereik.
• Gebruik de machine niet als de schakelaar niet kan worden in- en uitgeschakeld. Een machine die niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.

• Trek de stekker uit de stroomvoorziening en/of verwijder de accu, indien deze kan worden verwijderd, uit het gereedschap voordat u deze instelt, accessoires vervangt of het gereedschap opbergt. Deze preventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van de machine.

• Bewaar de niet-gebruikte machine buiten het bereik van kinderen en laat de machine niet bedienen door personen die niet bekend zijn met de machine of deze instructies. Machines zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt.

• Onderhoud van machines en toebehoren. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en/of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van de machine nadelig wordt beïnvloedt. Als de machine beschadigd is, laat deze voor gebruik repareren. Vele ongevallen worden veroorzaakt door een slecht onderhouden machine.
  ■ Houd snij-gereedschap scherp en schoon. Zorgvuldig onderhouden snij-gereedschap met scherpe snijranden klemt minder snel vast en is gemakkelijker te beheersen.
• Gebruik het gereedschap, de accessoires, het inzetgereedschap, etc. in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van de machine voor andere dan de beoogde toepassingen kan een gevaarlijke situatie tot gevolg hebben.
  ■ Houd de handgrepen en greepvlakken droog, schoon en vrij van olie en smeervet. Glibberige handgrepen en greepvlakken maken een veilige omgang en de controle over de machine in onverwachte situaties onmogelijk.

GEBRUIK EN ONDERHOUD VAN HET ACCU- GEREEDSCHAP

• Opladen alleen met de lader die door de fabrikant is aangegeven. Een lader die geschikt is voor een bepaald type accu kan tot brandgevaar leiden wanneer deze gebruikt wordt met een ander accu.
• Gebruik machines alleen met de specifiek vermelde accu's. Het gebruik van andere accupacks kan risico op letsel en brandgevaar veroorzaken.
  ■ Wanneer u het accupack niet gebruikt, houd het uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de twee aansluitklemmen kunnen verbinden. Het kortsluiten van de aansluitklemmen kan brandwonden of brand veroorzaken.
• Bij verkeerd gebruik kan er vloeistof uit de accu worden gespoten; vermijd elk contact. Als aanraking met de vloeistof toevallig plaatsvindt, spoel het dan af met water. Als de vloeistof in

de ogen komt, dient u onmiddellijk een arts te consulteren. Vloeistof dat uit de accu wordt gespoten kan irritatie of brandwonden veroorzaken.

- Gebruik geen accu of machine de is beschadigd of aangepast. Beschadigde of aangepaste accu's kunnen resulteren in onvoorzien gedrag zoals brand, explosie of het risico op letsel.

■ Stel een accu of machine niet bloot aan vuur of excessieve temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kunnen leiden tot een explosie.

■ Neem alle laadinstructies in acht en laad de accu of de machine niet buiten het gespecificeerde temperatuurbereik in de handleiding op. Het onjuist laden of bij een temperatuur buiten het temperatuurbereik kan de accu beschadigen en er bestaat een gevaar op brand.

TRAINING

■ Lees de instructies aandachtig door. Maak u vertrouwd met de bedieningsknoppen en het juiste gebruik van de apparaat.

■ Personen of kinderen die deze instructies niet kennen mogen het gereedschap nooit gebruiken. De lokale wetgeving kan de leeftijd van de bediener begrenzen.

■ Onthoud dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren die zich bij ander personen of hun eigendommen voordoen.

VOORBEREIDING

■ Gebruik het gereedschap nooit als zich mensen, in het bijzonder kinderen of huisdieren, in de buurt bevinden.

■ Draag altijd oogbescherming en stevige schoenen wanneer het gereedschap in werking is.

■ De afstand tussen het gereedschap en de omstanders mag niet minder dan 15m bedragen.

■ Gebruik het gereedschap nooit als de operator moe of ziek is of onder invloed is van alcohol of andere drugs.

GEBRUIK

■ Gebruik het gereedschap alleen bij daglicht of voldoende kunstmatig licht.

■ Gebruik het gereedschap nooit met beschadigde schermen of zonder dat de schermen gemonteerd zijn.

■ Schakel de motor alleen in wanneer uw handen en voeten zich uit de buurt van het snijelement bevinden.

■ Ontkoppel het gereedschap altijd van de voeding (verwijder bijvoorbeeld het accupack).

■ wanneer het gereedschap zonder toezicht wordt

achtergelaten;

■ voor het verwijderen van een verstopping;

■ voor het controleren, reinigen of onderhouden van het gereedschap.

■ na het raken van een vreemd voorwerp;

■ telkens het gereedschap overmatig trilt.

■ Zorg dat u geen letsel oploopt aan uw voeten en handen en voeten door hetsnijelement.

■ Zorg dat de ventilatieopeningen altijd vrij van vuil zijn.

ONDERHOUD EN OPSLAG

NL

■ Ontkoppel het gereedschap van de voeding (verwijder bijvoorbeeld het accupack) alvorens reinigings- of onderhoudswerkzaamheden uit te voeren.

■ Gebruik alleen reserveonderdelen of accessoires die door de fabrikant zijn aanbevolen.

■ Controleer en onderhoud het gereedschap regelmatig. Laat het gereedschap alleen door een erkende reparateur repareren.

■ Wanneer niet in gebruik, berg het gereedschap op buiten het bereik van kinderen.

Vermijd een gevaarlijke omgeving – Gebruik het gereedschap niet ope een vochtige of natte helling.

■ Houd de schermen op hun plaats en in een goede staat.

■ Houd handen en voeten uit de buurt van het snijbereik.

- Om het risico op letsel te voorkomen, mag u nooit op een ladder of een andere onveilige steun werken. Houd de snij-eenheid nooit boven heuphoogte.

■ Controleer de snij-eenheid regelmatig tijdens het gebruik of onmiddellijk nadat een duidelijke wijziging van de snijprestaties optreedt.

■ Voor het beste resultaat dient de accu in een ruimte te worden geladen waar de temperatuur hoger is dan 5°C en lager dan 40°C. Bewaar hem niet buiten of in een voertuig.

■ Als iemand in de buurt komt, dient u de motor en snij-eenheid te stoppen.

■ Waarschuw de bediener voor het gevaar dat het blad terug kaatst (alleen voor het gebruik met 3-tands mes).

- Een terugkaatsen van het mes kan gebeuren als het draaiende mes contact heeft met een voorwerp dat niet direct kan worden gesneden.

■ Het terugkaatsen van het mes kan ernstig genoeg

zijn om het apparaat en/of de gebruiker in een willekeurige richting te slingeren, waardoor de controle over het apparaat kan worden verloren.

■ Het terugkaatsen van het mes kan zonder waarschuwing gebeuren als het mes ergens aan vast blijft hangen, afslaat of vast raakt.

■ Het terugkaatsen van het mes gebeurt eerder in een gebied waar het moeilijk te zien is, welk materiaal wordt gesneden.

- Bevestig geen mes aan een eenheid zonder een correcte installatie van alle benodigde onderdelen. Door niet de juiste onderdelen te gebruiken, kan het mes eraf vliegen en ernstig letsel veroorzaken bij de gebruiker en/of omstanders. Verwijder gebogen, vervormde, gescheurde, gebroken of op welke manier dan ook beschadigde messen. Gebruik een scherp mes. Een bot mes klemt eerder vast of kaatst terug (gebruik alleen een 3-tands mes).

- Een mes/draad met naloop kan letsel veroorzaken terwijl het nog verder draait nadat de motor is uitgeschakeld of de schakelaar is losgelaten. Zorg voor een goede controle totdat het mes/de draad compleet stil staat.

- Accugereedschap moet niet op een stopcontact worden aangesloten en is daarom altijd gereed voor gebruik. Let op voor mogelijke gevaren, zelfs wanneer het gereedschap niet in gebruik is. Let op wanneer u onderhoud aan het gereedschap uitvoert.

■ Reinig het gereedschap niet met een slang. Zorg dat de motor of elektrische componenten niet met water in aanraking komen.

- Als er zich situaties voordoen die niet in deze handleiding worden behandeld, dient u uw gezond verstand te gebruiken. Neem contact op met het EGO klantenservice als u hulp nodig heeft.

■ Gebruik alleen met in afb. A vermelde accupacks en opladers.

• SPECIFICATIES

Snijmechanisme Aantikkop
Diameter draad	2,4 mm nylon gedraaide draad
Snijbreedte 38 cm
Snelheid zonder belasting 5000/6000	min ^-1
Gewicht (zonder accupack) 1,59 kg
Aanbevolen werkingstemperatuur 0°C	-40°C
Aanbevolen opslagtemperatuur -20°C	-70°C

Gemeten geluidsvermogensniveau L_WA		93,2 dB(A)K=2,2 dB(A)(PH1400E)
		93,89 dB(A)K=1,46 dB(A)(PH1420E)
		92 dB(A)K=3,1 dB(A)(PHX1600)
Geluidsdrukniveau aan het oor van de bediener L_PA		73,2 dB(A)K=3 dB(A)(PH1400E)
		81,6 dB(A)K=3 dB(A)(PH1420E)
		86 dB(A)K=3 dB(A)(PHX1600)
Gegarandeerd geluidsvermogensniveau L_WA (gemeten volgens 2000/14/EG)		96 dB(A)
Vibratie a_h	Voorste handvat	4,2 m/ s^2 K=1,5 m/ s^2 (PH1400E)
		2,23 m/ s^2 K=1,5 m/ s^2 (PH1420E)
		4,85 m/ s^2 K=1,5 m/ s^2 (PHX1600)
	Achterste handvat	2,7 m/ s^2 K=1,5 m/ s^2 (PH1400E)
		2,03 m/ s^2 K=1,5 m/ s^2 (PH1420E)
		2,67 m/ s^2 K=1,5 m/ s^2 (PHX1600)

■ De bovengenoemde parameters werden getest en gemeten met de motorkop PH1400E/PH1420E/PHX1600.
■ De opgegeven totale vibratiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het apparaat met een ander apparaat te vergelijken;
■ De opgegeven totale vibratiewaarde kan ook worden gebruikt in een voorafgaande beoordeling op blootstelling.

MEDEDELING: De vibratie-afgifte tijdens het werkelijk gebruik van het elektrisch gereedschap kan verschillen van de opgegeven totale waarde; Om de bediener te beschermen dient de gebruiker tijdens het gebruik handschoenen en gehoorbescherming te dragen.

INHOUD VAN DE VERPAKKING

NAAM ONDERDEEL AANTAL
Grastrimmer toebehoor 1
Scherm 1
Inbussleutel 1
Multifunctionele sleutel 1
Gebruikershandleiding 1

Voor de aanbevolen snijdraad kunt u de website egopowerplus.eu of de EGO productcatalogus raadplegen.

BESCHRIJVING

KEN UW TOEBEHOOR VAN DE GRASTRIMMER (afb. A)

1. Einddop
2. Grastrimmer schacht
3. Snijdraad
4. Snijkop (Aantikkop)
5. Ontgrendelingsknop
6. Mes voor het snijden van de draad
7. Scherm
8. Binnenzeskantsleutel
9. Multifunctionele sleutel

⚠ WAARSCHUWING: Gebruik het gereedschap nooit zonder juist gemonteerd scherm. Het scherm moet zich altijd op het gereedschap bevinden om de gebruiker te beschermen.

MONTAGE

⚠ WAARSCHUWING: Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product niet totdat alle onderdelen vervangen of aanwezig zijn. Dit product gebruiken met beschadigde of ontbrekende onderdelen kan ernstig persoonlijk letsel veroorzaken.
⚠ WAARSCHUWING: Probeer niet om dit product aan te passen of accessoires te maken die niet voor gebruik

met deze grastrimmer zijn aanbevolen. Een dergelijke aanpassing of wijziging is verkeerd en kan leiden tot gevaar en een ernstig persoonlijk letsel.

⚠ WAARSCHUWING: Om het toevallig starten van het gereedschap, dat ernstig persoonlijk letsel kan veroorzaken, te voorkomen, verwijder altijd de accu uit het gereedschap voordat u onderdelen monteert.

⚠ WAARSCHUWING: Draag altijd handschoenen wanneer u de bescherming monteert of vervangt. Let op voor het mes op de bescherming zodat u geen letsel oploopt.

⚠ WAARSCHUWING: Gebruik het gereedschap nooit zonder juist gemonteerde bescherming. De bescherming moet zich altijd op het gereedschap bevinden om de gebruiker te beschermen! Als de bescherming is vastgemaakt, mag u nooit pogen de bescherming te verwijderen of aan te passen. Als u een vervanging nodig heeft, dient dit te worden uitgevoerd door een gekwalificeerde onderhoudsmonteur!

Maak de twee schroeven los en verwijder ze van de basis (afb. C), breng de bevestigingsgaten in één lijn met de montagegaten en maak vervolgens de bescherming vast met de twee schroeven, samen met de onderlegplaatjes (afb. D).

Zorg ervoor dat het scherm volgens afb. C & D is bevestigd; een andere bevestiging kan groot gevaar veroorzaken!

AANSLUITEN VAN HET GRASTRIMMER TOEBEHOOR AAN DE MOTORKOP

Dit grastrimmer toebehoor is ontworpen voor het gebruik met de EGO motorkop PH1400E/PH1420E/PHX1600.

Zie hoofdstuk "INSTALLEREN VAN TOEBEHOOR AAN DE MOTORKOP" in de gebruiksaanwijzing van de motorkop PH1400E/PH1420E/PHX1600.

BEDIENING

⚠ WAARSCHUWING: Vertrouwdheid kan leiden tot onvoorzichtigheid. Opgelet, één seconde van onvoorzichtigheid kan ernstig letsel teweegbrengen.
⚠ WAARSCHUWING: Draag altijd oogbescherming, samen met gehoorbescherming. Het niet dragen van deze beschermingsuitrusting kan ertoe leiden dat voorwerpen in uw ogen terechtkomen of kan een ander ernstig letsel veroorzaken.

三GO

APPLICATIES

U kunt dit product gebruiken voor onderstaand vermeld doeleinde:

- Gras en onkruid trimmen rond veranda's, heggen en terrassen.

OPMERKING: Het gereedschap mag alleen voor het voorheen genoemde doeleinde worden gebruikt. Ieder ander gebruik is in dit geval misbruik.

Voor elk gebruik, controleer op beschadigde/versleten onderdelen

Controleer de trimmerkop, scherm en voorste handvat en vervang alle onderdelen die gebarsten, scheef getrokken, gebogen of beschadigd zijn.

Het mes voor het snijden van de draad op de rand van het scherm kan na verloop van tijd bot worden. Het is aanbevolen om het mes regelmatig met een vijl te slijpen of door een nieuw mes te vervangen.

⚠ WAARSCHUWING: Draag altijd handschoenen wanneer u het scherm monteert of vervangt of het mes slijpt of vervangt. Let op de positie van het mes op het scherm zodat u geen letsel oploopt.

⚠ WAARSCHUWING: Om ernstig persoonlijk letsel te voorkomen, haal het accupack uit de motorkop voor onderhoud, reiniging, het wijzigen van accessoires of het verwijderen van materiaal.

GEBRUIK VAN HET GRASTRIMMER TOEBEHOOR MET DE MOTORKOP

⚠ WAARSCHUWING: Draag gepaste kleding om het risico op letsel tijdens gebruik van dit gereedschap te beperken. Draag geen los hangende kleding of juwelen. Draag oog- en oorbescherming. Draag een stevige lange broek, laarzen en handschoenen. Draag geen korte broek of sandalen of ga niet blootsvoets.

⚠ WAARSCHUWING: Voor gebruik, verwijder alle mogelijke obstakels uit de te maaien zone. Verwijder voorwerpen zoals rotsen, gebroken glas, nagels, draad of koorden, die opgegooid kunnen worden of in het snijelement terecht kunnen komen. Zorg dat er zich geen kinderen, omstanders of huisdieren in de omgeving bevinden. Houd kinderen, omstanders en huisdieren op een afstand van minstens 15m; er is nog altijd risico op het wegslingeren van voorwerpen richting omstanders. Omstanders worden aangespoord om oogbescherming te dragen. Als iemand in de buurt komt, stop de motor en het snijelement onmiddellijk.

Voor een veiliger en beter gebruik draagt u de schouderriem over uw schouder. Pas de schouderriem aan zodat u een comfortabele werkpositie bereikt. Houd

de grastrimmer met één hand op het achterste handvat en uw andere hand op het voorste ondersteunende handvat vast. Zorg tijdens het gebruik voor een stevige greep met beide handen. De grastrimmer dient op een prettige manier te worden vastgehouden met het achterste handvat ongeveer op heuphoogte. De snijkop dient evenwijdig met de grond te zijn zodat hij eenvoudig contact maakt met het te maaien materiaal zonder de bediener zich dient te buigen (afb. B).

⚠ WAARSCHUWING: De schouderriem heeft ook een snelontspanningsmechanisme voor gevaarlijke situaties. Als er sprake is van een noodgeval, haalt u hem direct van de schouder, ongeacht hoe de riem zit.

Maak de trimmer na elk gebruik schoon

Kijk in het hoofdstuk ONDERHOUD voor de reinigingsinstructies.

HET GEREEDSCHAP STARTEN/STOPPEN

Zie hoofdstuk "STARTEN/STOPPEN VAN DE MOTORKOP" in de gebruiksaanwijzing van de motorkop PH1400E/PH1420E/PHX1600.

DE LENGTE VAN DE SNIJDRAAD AANPASSEN

De trimmerkop stelt de bediener in staat om meer snijdraad vrij te geven zonder de motor te moeten stoppen. Als de draad uitgerafeld of versleten raakt, geef extra draad vrij door de trimmerkop tijdens gebruik van de trimmer voorzichtig tegen de grond te tikken (afb. E).

OPMERKING: Het vrijgeven van draad wordt moeilijker naarmate de draad korter wordt.

⚠ WAARSCHUWING: Verwijder of pas de draadsnijder niet aan. Een te lange snijdraad zal de motor oververhitten wat tot ernstig persoonlijk letsel kan leiden.

DE DRAAD VERVANGEN

OPMERKING: Gebruik altijd de geadviseerde nylon snijdraad met een diameter die niet groter is dan 2,4 mm. Het gebruik van een andere dan aangegeven draad kan ertoe leiden, dat de trimmer oververhit of beschadigd raakt.

⚠ WAARSCHUWING: Gebruik nooit metaal versterkte draad, koord of touw, etc. Deze kan afbreken en een gevaarlijk projectiel worden.

1. Verwijder het accupack
2. Verwijder indien nodig de overgebleven snijdraad. Trek hem er gewoon met de hand uit.

3. Snij 4 m lange snijdraad, Steek de draad in het bevestigingsgat in het oogje (afb. F). Druk en trek de draad van de andere kant totdat aan beide zijden van de spoel evenveel draad is.

4. Druk, terwijl u de spoelhouder in de richting van de pijl draait, om de draad op de spoel te draaien totdat ongeveer 14 cm van de draad aan iedere kant uitsteekt (afb. G).

5. Druk de spoelhouder naar beneden terwijl u met de hand aan de draden trekt om de draden naar voren te halen en om te kijken of de trimmerkop goed zit.

Als de draad aan de uitgang breekt of als de draad niet verder loopt of vast zit als u tegen de trimmerkop tikt, dient u de volgende stappen uit te voeren:

1. Verwijder het accupack.
2. Druk op de klemcontacten van de spoelhouder en verwijder de vastzetring van de spoel door deze omhoog uit te trekken (afb. H & I).
3. Verwijder de draad van de spoelhouder.
4. Terwijl u met de ene hand de spoelbasis vast houdt, gebruikt u de andere hand om de spoelhouder vast te pakken en brengt u de contacten van de spoelhouder in één lijn met de gaten in de spoelbasis (afb. J); Gebruik uw handpalm om de spoelhouder te drukken en naar links en rechts te draaien totdat de contacten in de spoelbasis vast klikken (afb. K).
5. Volg de instructies in "VERVANGEN VAN DE DRAAD" om een nieuwe snijdraad te plaatsen.

Als het apparaat wordt gebruikt als bosmaaier, dient u de stappen zoals weergegeven in afb. L & M te volgen, om de trimmerkop te demonteren.

ONDERHOUD

⚠ WAARSCHUWING: Voor het inspecteren, reinigen of onderhouden van het apparaat dient u de motor te stoppen, te wachten totdat alle bewegende onderdelen tot stilstand zijn gekomen en het accupack te verwijderen. Het negeren van deze instructies kan ernstig persoonlijk letsel of materiële schade tot gevolg hebben.
⚠ WAARSCHUWING: Bij reparatie, gebruik uitsluitend identieke reserve-onderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken. Om een continue veiligheid en betrouwbaarheid te waarborgen, dienen alle reparaties, uitgezonderd zulke die worden opgesomd in deze gebruiksaanwijzing, te worden uitgevoerd door een vakbekwame reparateur.

ALGEMEEN ONDERHOUD

Maak de kunststof onderdelen niet schoon met oplosmiddelen. De meeste kunststoffen kunnen worden beschadigd wanneer ze in contact komen met commerciële oplosmiddelen. Gebruik een schone doek voor het verwijderen van vuil, stof, olie, smeer, etc.

■ Verwijder gras dat zich om de motorschacht of trimmerkop heeft gewikkeld.
■ Maak de ventilatieopeningen aan de achterkant van de motorbehuizing schoon met een kleine borstel of een stofzuiger.
■ Maak het apparaat schoon met een vochtige doek en mild schoonmaakmiddel.
■ Maak de kunststof behuizing of handvat niet schoon met een agressief schoonmaakmiddel. Deze kunnen door bepaalde aromatische oliën, zoals pijnboom en citroen, en oplosmiddelen, zoals kerosine, worden beschadigd. Vocht kan risico op elektrische schokken met zich meebrengen. Veeg eventueel vocht weg met een zachte en droge doek.

SMEREN VAN DE VERSNELLING

De versnelling in de versnellingsbak dient regelmatig met smeervet voor versnellingen te worden gevet. Controleer het vetniveau van de versnellingsbak ongeveer alle 50 uur van gebruik door de vergrendelschroef aan de zijkant van de bak te verwijderen.

Als u geen vet meer ziet aan de flanken van de versnelling, dient u de onderstaande stappen te volgen voor het tot 3/4 bijvullen van het vet.

Vul de versnellingen niet helemaal.

1. Houd de grastrimmer op zijn zij zodat de verzegelingsschroef naar boven is gericht.
2. Gebruik de meegeleverde multifunctionele sleutel en verwijder de vergrendelschroef.
3. Gebruik een vetspuit (niet inbegrepen) om een beetje vet in het schroefgat te spuiten; niet meer dan 3/4 van de capaciteit vullen.
4. Maak de vergrendelschroef na het injecteren weer vast.

■ Haal het accupack uit de grastrimmer.
■ Maak het gereedschap grondig schoon voordat u het opbergt.
■ Als het grastrimmer toebehoor wordt verwijderd van de motorkop en apart wordt opgeborgen: Steek de einddop op de schacht van het toebehoor om te voorkomen dat vuil in de koppeling terecht komt.

■ Berg het apparaat op in een droge, goed geventileerde en afsluitbare ruimte of op een hoge hoogte en buiten het bereik van kinderen. Berg het apparaat niet op in de buurt van meststoffen, benzine of andere chemicaliën.

EGO

Het milieu beschermen

Gooi geen elektrische apparatuur, gebruikte accu's en laders weg via het huishoudelijk afval! Geef dit product af bij een geautoriseerd recyclingbedrijf en zorg dat het apart kan worden ingezameld. Elektrisch gereedschap moet worden geretourneerd voor een milieuvriendelijke recycling.

NL

PROBLEEMOPLOSSING

PROBLEEM OORZAAK OPLOSSING
Accugrastrimmer-start niet.	■ Het accupack is niet op de motorkop aangesloten.■ Er is geen elektrisch contact tussen de motorkop en het accupack.■ Het accupack is uitgeput.■ De ontgrendelingshendel en trekker zijn niet gelijktijdig ingeduwd.
Accugrastrimmer-stopt tijdens het maaien.	■ Het scherm is niet op de grastrimmer gemonteerd waardoor de snijdraad te lang is en de motor oververhit raakt.■ Er wordt zware snijdraad gebruikt.■ De motoras of snijkop zit vol met gras.■ De motor is overbelast.■ Het accupack of de grastrimmer is te warm.■ Het accupack is niet met het gereedschap verbonden.■ Het accupack is uitgeput.

NL

EGO

PROBLEEM OORZAAK OPLOSSING
De draad wordt niet door de snijkop vrijgegeven.	■ De motoras of snijkop zit vol met gras.■ Er is onvoldoende draad op de spoel.■ De snijkop is vuil.■ De draad is verstrikt geraakt op de spoelhouder.■ De draad is te kort.	■ Stop de grastrimmer, haal het accupack uit en verwijder het gras van de motoras en snijkop.■ Verwijder het accupack en vervang de snijdraad volgens de sectie “DE DRAAD VERVANGEN” in deze handleiding.■ Verwijder het accupack en maak de spoel, vastzetring en basis schoon.■ Verwijder het accupack en verwijder de snijdraad van de spoel en wikkel op, volgens de sectie “DE DRAAD VERVANGEN” in deze handleiding.■ Verwijder het accupack en trek aan de draden terwijl de aantikknop afwisselen wordt ingeduwd en losgelaten.
Gras wordt om de snijkop en motorbe-huizing gewikkeld.	■ Lang gras wordt op grondniveau gemaaid.	■ Maai lang gras van boven naar onder en verwijder niet meer dan 20 cm per maaibeurt om omwikkeling te voorkomen.
Het mes snijdt de draad niet.	■ Het mes voor het snijden van de draad op de rand van het scherm is bot.	■ Slijp het mes met behulp van een vijl of vervang het door een nieuwe.
Scheuren op de trimmerkop of de spoelhouder zitten dicht bij de spoelbasis.	■ De trimmerkop is versleten.	■ Vervang de trimmerkop direct; volg de instructies in sectie “TRIMMERKOP VERVANGEN” in deze gebruiksaanwijzing.
Tijdens het vervangen van de draad, kan de draad niet goed in de trimmerkop worden gehouden.	■ De LOAD draden van de spoelhouder zijn niet in één lijn met de gaatjes in de spoelbasis.■ De spoeldraad zit niet correct in het montagegat in het oogje.	■ Draai de spoelhouder in de richting van de pijl, om de LOAD draden op de spoel van de houder in een lijn te brengen met de gaten in de basis van de spoel.■ Breng de LOAD draden eerst in één lijn met het oogje, steek vervolgens de draad in het montagegat aan de binnenkant van het oogje.

GARANTIE

EGO GARANTIEVOORWAARDEN

Bezoek onze website egopowerplus.eu voor alle voorwaarden van de EGO garantie.

LÆS ALLE ANVISNINGER!

LÆS BRUGANVISNING
