РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ STA1500 EGO

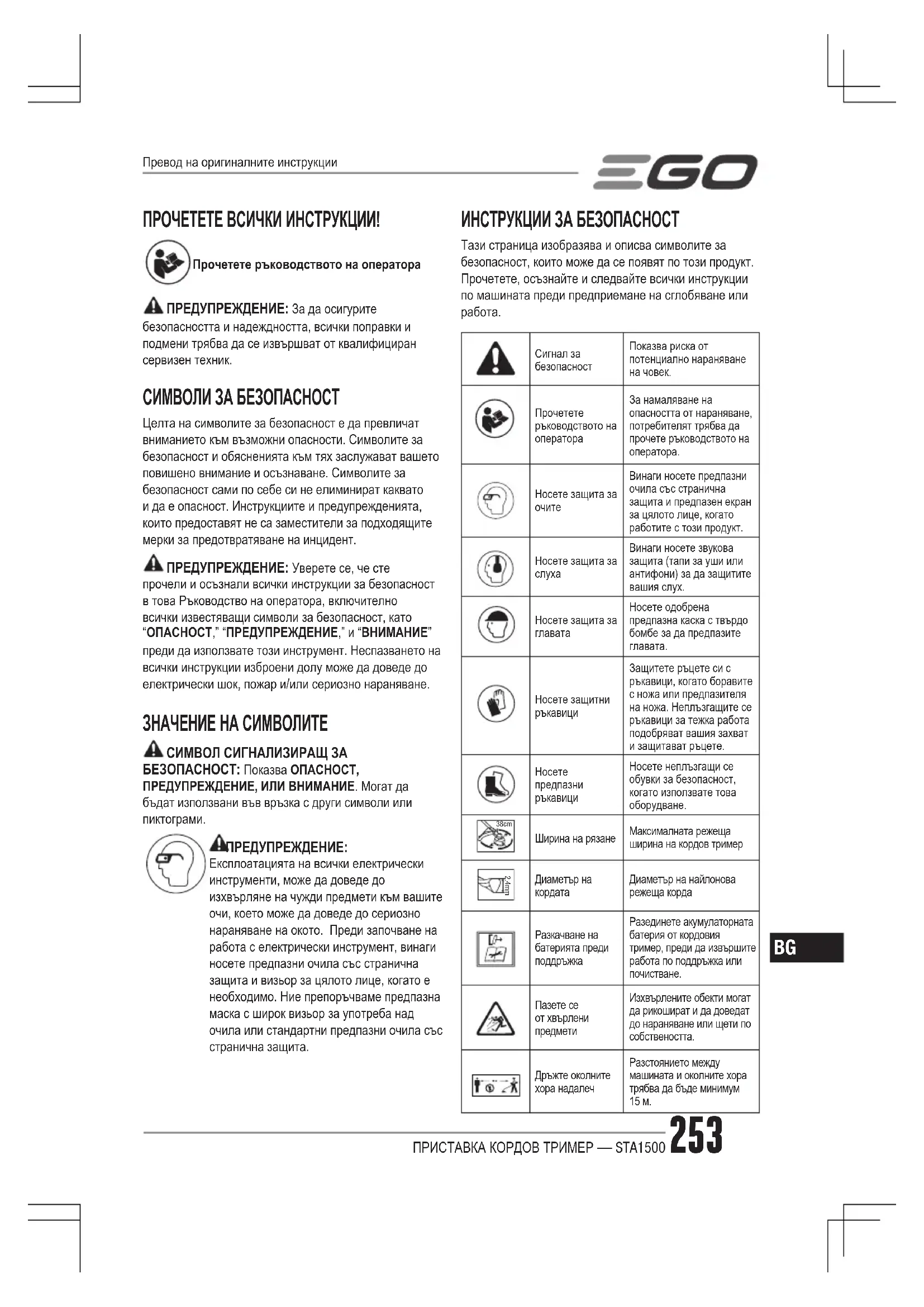

ПРОЧЕТЕТЕ ВСИЧКИ ИНСТРУКЦИИ! Прочетете ръководството на оператора ПРЕДУПРЕЖДЕНИЕ: За да осигурите безопасността и надеждността, всички поправки и подмени трябва да се извършват от квалифициран сервизен техник. СИМВОЛИ ЗА БЕЗОПАСНОСТ Целта на символите за безопасност е да превличат вниманието към възможни опасности. Символите за безопасност и обясненията към тях заслужават вашето повишено внимание и осъзнаване. Символите за безопасност сами по себе си не елиминират каквато и да е опасност. Инструкциите и предупрежденията, които предоставят не са заместители за подходящите мерки за предотвратяване на инцидент. ПРЕДУПРЕЖДЕНИЕ: Уверете се, че сте прочели и осъзнали всички инструкции за безопасност в това Ръководство на оператора, включително всички известяващи символи за безопасност, като “ОПАСНОСТ,” “ПРЕДУПРЕЖДЕНИЕ,” и “ВНИМАНИЕ” преди да използвате този инструмент. Неспазването на всички инструкции изброени долу може да доведе до електрически шок, пожар и/или сериозно нараняване. ЗНАЧЕНИЕ НА СИМВОЛИТЕ СИМВОЛ СИГНАЛИЗИРАЩ ЗА БЕЗОПАСНОСТ: Показва ОПАСНОСТ, ПРЕДУПРЕЖДЕНИЕ, ИЛИ ВНИМАНИЕ. Могат да бъдат използвани във връзка с други символи или пиктограми. ПРЕДУПРЕЖДЕНИЕ: Експлоатацията на всички електрически инструменти, може да доведе до изхвърляне на чужди предмети към вашите очи, което може да доведе до сериозно нараняване на окото. Преди започване на работа с електрически инструмент, винаги носете предпазни очила със странична защита и визьор за цялото лице, когато е необходимо. Ние препоръчваме предпазна маска с широк визьор за употреба над очила или стандартни предпазни очила със странична защита. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ Тази страница изобразява и описва символите за безопасност, които може да се появят по този продукт. Прочетете, осъзнайте и следвайте всички инструкции по машината преди предприемане на сглобяване или

Сигнал за безопасностПоказва риска от потенциално нараняване на човек.Прочетете ръководството на оператораЗа намаляване на опасността от нараняване, потребителят трябва да прочете ръководството на оператора.Носете защита за очитеВинаги носете предпазни очила със странична защита и предпазен екран за цялото лице, когато работите с този продукт.Носете защита за слухаВинаги носете звукова защита (тапи за уши или антифони) за да защитите вашия слух.Носете защита за главатаНосете одобрена предпазна каска с твърдо бомбе за да предпазите главата.Носете защитни ръкавициЗащитете ръцете си с ръкавици, когато боравите с ножа или предпазителя на ножа. Неплъзгащите се ръкавици за тежка работа подобряват вашия захват и защитават ръцете.Носете предпазни ръкавициНосете неплъзгащи се обувки за безопасност, когато използвате това оборудване. 38cm Ширина на рязанеМаксималната режеща ширина на кордов тример 2.4mm Диаметър на кордатаДиаметър на найлонова режеща кордаРазкачване на батерията преди поддръжкаРазединете акумулаторната батерия от кордовия тример, преди да извършите работа по поддръжка или почистване.Пазете се от хвърлени предметиИзхвърлените обекти могат да рикошират и да доведат до нараняване или щети по собствеността.Дръжте околните хора надалечРазстоянието между машината и околните хора трябва да бъде минимум 15 м. Превод на оригиналните инструкцииПРИСТАВКА КОРДОВ ТРИМЕР — STA1500254

Пазете се от удар на ножаПредупредете оператора за опасност от тласкане на ножа.

Този продукт е в съответствие с приложимите директиви на ЕС. UKCA Този продукт е в съответствие с приложимото законодателство на Великобритания.

WEEE Отпадъчните електрически продукти не трябва да бъдат изхвърляни заедно с домакинския отпадък. Отнесете го до упълномощено място за рециклиране.

Гарантирано ниво на мощност на звука. Звуковите емисии към околната среда са в съответствие с директивите на европейската общност. Волта Напрежение Милиметър Дължина или размер Сантиметър Дължина или размер Килограм Тегло

Скорост без натоварванеСкорост на въртене без товар... /minна минута Обороти в минутаОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ НА МАШИНАТА ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации предоставени с тази машина. Неспазването на всички инструкции изброени долу може да доведе до токов удар, пожар и/или сериозно нараняване.ЗАПАЗЕТЕ ВСИЧКИ ПРЕДУПРЕЖДЕНИЯ И ИНСТРУКЦИИ ЗА БЪДЕЩА СПРАВКА.Терминът “машина” в предупрежденията се отнася до вашата машина, захранвана от електрическата мрежа (с кабел) или от батерия (без кабел).БЕЗОПАСНОСТ НА РАБОТНАТА ЗОНА ◾ Поддържайте работната зона чиста и добре осветена. Разхвърляни или тъмни работни зони пораждат инциденти. ◾ Не работете с машини в експлозивна атмосфера, като например в присъствието на запалими течности, газ или прах. Машините създават искри, които могат да възпламенят прах или изпарения. ◾ Дръжте на разстояние децата и страничните лица, докато работите с машина. Разсейването може да причини загуба на контрол.ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ ◾ Щепселите на машината трябва да съответстват на контакта. Никога не модифицирайте щепсела по какъвто и да е начин. Не използвайте какъвто и да е адаптер със заземени (замасени) машини. Немодифицираните щепсели и съответстващите контакти ще намалят риска от електрически шок. ◾ Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори, кухненски печки и хладилници. Съществува повишена опасност от токов удар, ако тялото Ви е заземено. ◾ Не работете с машината при дъждовни или мокри условия. Водата, влизаща в машината, може да увеличи риска от токов удар или неизправност, които могат да доведат до телесна повреда. ◾ Не злоупотребявайте с кабела. Никога не използвайте кабела за пренасяне, изтегляне или изключване от контакта на машината. Дръжте кабела настрана от топлина, масло, остри ръбове или движещи се части. Повредени или оплетени кабели увеличават риска от електрически удар. ◾ Когато работите с машина на открито, използвайте удължителен кабел подходящ за употреба на открито. Употребата на кабел подходящ за употреба на открито намалява риска от електрически удар. ◾ Ако работата с машината на влажно място е неизбежна, използвайте захранване със защитен прекъсвач на веригата при неизправно заземяване (GFCI). Употребата на GFCI намалява риска от електрически удар.ЛИЧНА БЕЗОПАСНОСТ ◾ Внимавайте, гледайте какво правите и използвайте здрав разум, когато работите с машина. Не използвайте машината, когато сте уморени или когато сте под влияние на наркотици, алкохол или лекарства. Момент невнимание по време на работата с машини може да доведе до сериозно нараняване.ПРИСТАВКА КОРДОВ ТРИМЕР — STA1500 255

◾ Използвайте лични предпазни средства. Винаги носете защита за очите. Защитно оборудване като прахови маски, не плъзгащи се безопасно обувки, твърда каска или защита за слуха използвана при подходящи условия ще намали риска от лични наранявания. ◾ Предотвратете непреднамерено пускане. Уверете се, че ключът е в изключена позиция, преди да свържете към захранване и/или батерия, повдигайки или носейки машината. Пренасянето на машини с пръст върху превключвателя или включването на машини, които са с включен превключвател, води до злополуки. ◾ Извадете всеки регулиращ ключ или гаечен ключ, преди да включите машината. Гаечен или друг ключ оставен закачен към въртящите се части на машината може да доведе до лично нараняване. ◾ Не се протягайте. Запазете правилна стойка и баланс по всяко време. Това позволява по-добър контрол върху машината в непредвидени ситуации. ◾ Облечете се подходящо. Не носете отпуснати дрехи или бижута. Дръжте косата и дрехите си далеч от движещи се части. Отпуснати дрехи, бижута или дълга коса, могат да бъдат хванати в движещите се части. ◾ Ако са предоставени устройства за свърване на прахоуловител или съоръжения за събиране, уверете се, че те са свързани и са правилно използвани. Употребата на устройства за събиране на прах може да намали рисковете свързани с прах. ◾ Не позволявайте на рутината, придобита от честата употреба на машини, да позволи небрежност небрежни и игнориране на принципите за безопасност при работа с машина. Небрежно действие може да причини сериозно нараняване за части от секундата. ИЗПОЛЗВАНЕ И ГРИЖА ЗА МАШИНАТА ◾ Не насилвайте машината. Използвайте правилната машина за вашето приложение. Правилната машина ще свърши работата по-добре и по-безопасно при капацитета за който е проектирана. ◾ Не използвайте машината, ако превключвателят не го включва и изключва. Машина, която не може да бъде контролирана от превключвателя, е опасна и трябва да бъде поправена. ◾ Разкачете щепсела от захранването и/или извадете батерията, ако може да се извади, от машината, преди да извършите настройки, смяна на аксесоари или съхраняване на машините. Такива превантивни мерки за безопасност намаляват риска от случайно стартиране на машината. ◾ Съхранявайте неизползваните машини далеч от обсега на деца и не позволявайте на лица, които не са запознати с машината или тези инструкции, да работят с машината. Машините са опасни в ръцете на необучени потребители. ◾ Поддържайте машини и аксесоари. Проверете за разместване или блокиране на подвижни части, счупване на части, и всякакви други условия, които могат да повлияят на работата на машината. Ако е повредена, поправете машината преди употреба. Много злополуки се причиняват от лошо поддържани машини. ◾ Поддържайте режещите машини остри и чисти. Правилно поддържани режещи машини, с остри режещи ръбове е по-малко вероятно да се заклещят и по-лесно се контролират. ◾ Използвайте машината, аксесоарите, накрайниците на машината и т.н. в съответствие с тези инструкции, като вземете предвид условията на работа и вида работа, която ще бъде извършвана. Употребата на машината за дейности различни от предназначените може да доведе до опасни ситуации. ◾ Дръжте ръкохватките и повърхностите за захващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и места за захващане не позволяват безопасно боравене и контролиране на машината при неочаквана ситуация. Използване и грижа за акумулаторната машина ◾ Презареждайте само със зарядното устройство определено от производителя. Зарядно устройство, което е подходящо за един вид акумулаторна батерия може да създаде опасност от пожар, когато се използва с друга акумулаторна батерия. ◾ Използвайте машините само със специфично обозначени акумулаторни батерии. Използването на всяка друга акумулаторна батерия може да създаде риск от нараняване и пожар. ◾ Когато акумулаторните батерии не са в употреба ги дръжте на разстояние от други метални обекти, като кламери, монети, ключове, пирони, отвертки или други малки метални предмети, които могат да направят свързване между клемите. Свързване на късо на клемите на батерията може да причини изгаряне или пожар. ◾ При условия на злоупотреба , може да се изхвърли течност от батерията. Избягвайте контакт. В случай на инцидентен контакт измийте с вода. Ако течността влезе в контакт с очите, потърсете допълнително медицинска помощ. Течността изхвърлена от батерията може да причини раздразнение или изгаряния. ◾ Не използвайте акумулаторна батерия илиПРИСТАВКА КОРДОВ ТРИМЕР — STA1500256

машина, които са повредени или модифицирани. Повредените или модифицираните батерии може да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване. ◾ Не излагайте батерията или машината на огън или прекомерна температура. Излагане на огън или температура над 130°C може да причини

◾ Следвайте всички инструкции за зареждане и не зареждайте батерията или машината извън температурния обхват зададен в инструкциите. Неправилното зареждане или зареждане извън определения температурен обхват може да повреди батерията и да повиши риска от пожар.

◾ Прочете внимателно инструкциите. Запознайте се с управлението и правилната употреба на машината. ◾ Никога не позволявайте на хора или деца, които не са запознати с тези инструкции да използват уреда. Местните разпоредби могат да ограничат възрастта на оператора. ◾ Не забравяйте, че операторът или потребителят носи отговорност за злополуки или рискове по отношение на други хора или тяхното имущество.

◾ Никога не работете с машината, докато в близост има хора, особено деца или домашни любимци. ◾ Носете защита за очите и подсилени обувки по всяко време докато работите с машината. ◾ Разстоянието между машината и околните хора трябва да бъде минимум 15 м. ◾ Не използвайте никога машината, когато операторът е уморен, болен или под влияние на алкохол или други упойващи средства.

◾ Използвайте машината единствено на дневна светлина или при добра изкуствена светлина. ◾ Никога не работете с машината с повредени предпазители или екрани или без поставени предпазители или екрани. ◾ Включете мотора само, когато ръцете и краката са далеч от режещите средства. ◾ Винаги разединявайте машината от електрическото захранване (примерно махнете акумулаторната

◾ когато оставяте машината без надзор; ◾ преди почистване на задръстване; ◾ преди проверка, почистване и работа по

◾ след удряне на чужд предмет; ◾ когато машината започне да вибрира неестествено. ◾ Вземете предпазни мерки против контузии по краката и ръцете от средствата за рязане. ◾ Винаги бъдете сигурни, че вентилационните отвори са запазени чисти от отпадъци. ПОДДРЪЖКА И СЪХРАНЕНИЕ ◾ Разединете машината от електрическото захранване (примерно извадете батерията), преди да извършите работа по поддръжка или почистване. ◾ Използвайте единствено препоръчани от производителя резервни части и аксесоари. ◾ Проверявайте и поддържайте машината редовно. Ремонтирайте машината единствено в оторизиран

◾ Когато не е в употреба, съхранете машината извън достъпа на деца. ДРУГИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ◾ Избягвайте опасни среди– не използвайте ел. уреди във влажни или мокри места. ◾ Дръжте предпазителите по местата им в работно

◾ Дръжте ръцете и краката далеч от зоната на рязане. ◾ За да намалите риска от нараняване, никога не работете на стълба или на някаква друга несигурна упора. Никога не дръжте режещия блок над нивото на талията. ◾ Проверявайте режещия блок на чести кратки интервали по време на работа или незабавно, ако има забележима промяна в поведението при рязане. ◾ За най-добри резултати, вашата батерия трябва да се зарежда на места, където температурата е по- висока от 5° C и по-ниска от 40° C. Не я съхранявайте на открито или в превозни средства. ◾ Ако бъдете приближен от човек, спрете мотора и режещия блок. ◾ Предупредете оператора за опасност от тласкане на ножа (използвайте само с нож с 3 зъба). ◾ Тласкане на ножа може да се получи, когато въртящият се нож, влезе в контакт с предмет, който не може да отреже незабавно. ◾ Тласкането на ножа може да бъде достатъчно силно за да причини уредът и/или операторът да бъдат изхвърлени на всяка посока и вероятно да се загуби контрол върху уреда.ПРИСТАВКА КОРДОВ ТРИМЕР — STA1500 257

◾ Тласкането на ножа може да се случи без предупреждение, ако ножът се блъсне, заседне или се заклещи. ◾ Тласкането на ножа е по вероятно да се случи в зона, където е трудно да видите рязания материал. ◾ Не закачайте нож на уред, без правилно монтиране на всички необходими части. Неспазването за употреба на правилни части, може да причини излитане на ножа и сериозно да нарани оператора и/или околно стоящите. Изхвърлете от употреба ножове, които са огънати, деформирани, напукани, счупени или повредени по друг начин. Използвайте остър нож. Един тъп нож е по-склонен към засядане или тласкане (използвайте само нож с 3 зъба). ◾ Движещ се по инерция нож/корда, може да причини нараняване, тъй като продължава да се върти след като моторът е спрян или спусъкът е освободен. Упражнявайте правилен контрол, докато ножът/кордата напълно спре да се върти. ◾ Инструментите с батерия не трябва да бъдат закачени към електрически контакт, поради това те винаги са в работно състояние. Бъдете подготвени за възможни опасности, дори когато инструментът не работи. Бъдете внимателни, когато извършвате поддръжка или обслужване. ◾ Не измивайте с маркуч, избягвайте попадане на вода в мотора и електрическите връзки. ◾ Ако настъпят събития, които не са засегнати в това ръководство, бъдете предпазливи и използвайте добра преценка. Свържете се с сервизния потребителски център на EGO за помощ. ◾ Използвайте само с акумулаторни батерии и зарядни устройства изброени на фиг. A. СПЕЦИФИКАЦИИ Механизъм за рязане Ударна главаДиаметър на кордата2,4 м найлонова усукана кордаШирина на рязане 38 cmТегло (без акумулаторна батерия) 5000/6000 min Измерено ниво на сила на звука L 1,59 kgПрепоръчителна работна температура0°C-40°CПрепоръчителна температура на съхранение-20°C-70°CИзмерено ниво на сила на звука L 93,2 dB(A) K=2,2 dB(A) (PH1400E)93,89 dB(A) K=1,46 dB(A) (PH1420E)92 dB(A) K=3,1 dB(A) (PHX1600)Ниво на звуково налягане при ухото на оператора L 73,2 dB(A) K=3 dB(A) (PH1400E)81,6 dB(A) K=3 dB(A) (PH1420E)86 dB(A) K=3 dB(A) (PHX1600)Гарантирано ниво на сила на звука

(измерен съгласно 2000/14/EC)96 dB(A)Оценка на вибрации Предната спомагателна ръкохватка4,2 m/s

(PHX1600)Задна ръкохватка2,7 m/s

(PHX1600) ◾ Горните параметри са тествани и измерени оборудвани със захранваща глава PH1400E/PH1420E/PHX1600; ◾ Декларираният общ размер на вибрации е измерен в съответствие със стандартния метод за тест и може да бъде използван за сравнение между два инструмента; ◾ Декларираният общ размер на вибрации може същоПРИСТАВКА КОРДОВ ТРИМЕР — STA1500258

така да бъде използван за предварителна оценка на

Вибрационните емисии по време на действителната употреба на електрическия инструмент може да се различава от декларираната стойност. С цел да се защити оператора, потребителят трябва да носи ръкавици и антифони в действителни условия на

ОПАКОВЪЧЕН ЛИСТ ИМЕ НА ЧАСТ БРОЙ Приставка кордов тример 1 Предпазител 1 Ключ шестограм 1 Мултифункционален гаечен ключ 1 Ръководство на оператора 1 Относно препоръчителната режеща корда, моля посетете уебсайта egopowerplus.eu или вижте продуктовият каталог на EGO.

2. Прът на кордовия тример

5. Бутон за освобождаване

6. Режещ нож за кордата

ПРЕДУПРЕЖДЕНИЕ: Никога не работете с инструмента без предпазителят да е здраво на местото си. Предпазителят трябва винаги да е на инструмента за да предпазва потребителя.

ПРЕДУПРЕЖДЕНИЕ: Ако някои от частите са повредени или липсват, не работете с този продукт, докато частите не се подменят. Използването на този продукт с повредени или липсващи части може да доведе до сериозно лично нараняване. ПРЕДУПРЕЖДЕНИЕ: Не се опитвайте да модифицирате този продукт или да създадете аксесоари, които не се препоръчват за употреба с този кордов тример. Всяка такава промяна или модификация е злоупотреба и може да доведе до опасни условия с последици от възможни сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране, което може да причини сериозно нараняване винаги изваждайте акумулаторната батерия от машината, когато сглобявате частите. МОНТАЖ НА ПРЕДПАЗИТЕЛЯ ПРЕДУПРЕЖДЕНИЕ: Винаги носете ръкавици, когато монтирате или подменяте предпазителя. Внимавайте за ножа в предпазителя и защитете своята ръка от порязване. ПРЕДУПРЕЖДЕНИЕ: Никога не работете с машината без предпазителят да е здраво на мястото му. Предпазителят трябва винаги да е на машината, за да предпазва потребителя! Когато предпазителят е фиксиран, никога не се опитвайте да извадите или да регулирате предпазителя, ако е необходима подмяна, трябва да бъде извършена от квалифициран сервизен

Разхлабете и извадете двата винта от основата на щангата (фиг. С), подравнете монтажните отвори на предпазителя с отворите за монтажния механизъм и след това захванете предпазителя в основата на щангата с двата винта, заедно с две пружинни шайби (фиг. D). Уверете се, че предпазителят е закрепен съгласно фиг. С и D, всяко закрепване на обратно ще причини голяма

ПРЕДУПРЕЖДЕНИЕ: Не позволявайте рутината с този продукт да ви направи непредпазливи. Запомнете, че невнимание за малка част от секундата е достатъчна за да нанесе сериозно нараняване. ПРЕДУПРЕЖДЕНИЕ: Винаги носете защита за очите заедно със защита за слуша. Ако не го направите може да доведе до изхвърляне на предмети към очите ви и други възможни сериозни наранявания.

Може да използвате този продукт за целите описани

◾ Trimming grass and weeds from around porches, fences, and decks БЕЛЕЖКА: Инструментът трябва да бъде използван само за предназначените цели. Всяка друга употреба се смята за случай на злоупотреба. Преди всяка употреба проверявайте за повредени/износени части Проверете тримерната глава, предпазителя и предната спомагателна ръкохватка и подменете всички части, които са напукани, деформирани, изкривени или повредени по някакъв начин. Режещият нож за кордата на ръба на предпазителя може да се изтъпи в течение на времето. Препоръчва се периодично да го заточвате с пила или да го подмените с нов нож. ПРЕДУПРЕЖДЕНИЕ: Винаги носете ръкавици, когато монтирате или подменяте предпазителя или когато заточвате или подменяте ножа. Отбележете позицията на ножа в предпазителя и защитете вашата ръка от нараняване. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите сериозно нараняване, извадете акумулаторната батерия от захранващата глава, преди обслужване, почистване, смяна на приставките или изваждане на материал от устройството. ИЗПОЛЗВАНЕ НА КОРДОВ ТРИМЕР СЪС ЗАХРАНВАЩА ГЛАВА ПРЕДУПРЕЖДЕНИЕ: Облечете се правилно за да намалите риска от нараняване, когато работите с този инструмент. Не носете отпуснати дрехи или бижута. Носете защита за очите и защита за очите/ слуха. Носете тежки, дълги панталони, ботуши и ръкавици. Не носете къси панталони или сандали или не ходете бос. ПРЕДУПРЕЖДЕНИЕ: Почистете зоната, която трябва да бъде подрязана преди всяка употреба. Почистете всички обекти, като камъни, счупени стъкла, пирони, кабели или въжета, които могат да бъдат изхвърлени или да се оплетат в приставката за рязане. Изчистете зоната от деца, околни хора или домашни любимци. Като минимум дръжте всички деца, околни хора и домашни любимци минимум на 15 м разстояние, въпреки това пак може да съществува риск за околните от изхвърлени обекти. Околните наблюдатели трябва да бъдат насърчени да носят защита за очите. Ако бъдете приближен от човек спрете незабавно мотора и приставката за рязане. За безопасна и по-добра работа, поставете ремъка за рамо през рамото си. Регулирайте ремъка за рамо в удобна работна позиция. Дръжте кордовия тример с едната си ръка за задната ръкохватка и с другата ръка за предната спомагателна ръкохватка. Поддържайте здрав захват и с двете ръце, докато работите с инструмента. Кордовият тример трябва да бъде държан в удобна позиция, като задната ръкохватка е на височината на бедрото. Главата на тримера трябва да бъде успоредна на земята, така че лесно да влиза в контакт с материалите, които трябва да бъдат отрязани, без операторът да трябва да се навежда. ПРЕДУПРЕЖДЕНИЕ: Ремъкът за рамо, също е механизъм за бързо освобождаване при опасни ситуации. При наличие на аварийна ситуация, свалете го незабавно от рамото си, независимо по кой начин

След всяка употреба почистете тримера. Вижте раздел ПОДДРЪЖКА за инструкции за почистване. ЗА ДА СТАРТИРАТЕ/СПРЕТЕ ИНСТРУМЕНТА Вижте раздел “ СТАРТИРАНЕ/СПИРАНЕ НА ЗАХРАНВАЩАТА ГЛАВА ” в ръководството на оператора на захранваща глава PH1400E/PH1420E/ PHX1600. РЕГУЛИРАНЕ НА ДЪЛЖИНАТА НА РЕЖЕЩАТА

Главата на тримера позволява на оператора да отпусне повече режеща корда без да спира мотора. Когато кордата стане разкъсана или износена, може да бъде отпусната допълнителна корда чрез леко потупване в земята на главата на тримера (Фиг. Е). БЕЛЕЖКА: Освобождаването на корда ще стане по трудно, с намаляването на кордата.ПРИСТАВКА КОРДОВ ТРИМЕР — STA1500260

ПРЕДУПРЕЖДЕНИЕ: Не премахвайте или променяйте устройството на режещия нож за кордата. Прекалената дължина на кордата ще причини прегряване на мотора и може да доведе до сериозно нараняване. ПОДМЯНА НА КОРДАТА БЕЛЕЖКА: Винаги използвайте препоръчителната найлонова режеща корда, с диаметър не надвишаващ 2.4 мм. Използване на корда различна от посочената може да причини прегряване или повреда на тримера. ПРЕДУПРЕЖДЕНИЕ: Никога не използвайте метално подсилена корда, жица или въже и др. Те могат да се счупят и да станат опасни летящи предмети.1. Премахнете акумулаторната батерия2. Премахнете оставащата корда за рязане ако е необходимо. Просто я издърпайте с ръка.3. Отрежете 4 м дълга режеща корда, Вкарайте кордата в монтажния отвор вътре в ухото (Фиг F). Избутайте и дръпнете кордата от другата страна, докато еднакво количество корда се появи от двете страни на макарата.4. Натиснете, докато въртите фиксатора на макарата по посока на стрелката, за да навиете кордата в макарата, докато остане приблизително 14 см корда, показваща се от двете страни (Фиг. G).5. Бутнете надолу фиксатора на макарата, докато издърпвате кордата за да я придвижите ръчно напред и да проверите за правилно сглобяване на главата на тримера.Когато кордата за рязане се откъсне от изхода за кордата или кордата за рязане не се освобождава, когато потупвате главата на тримера, следвайте долните стъпки: 1. Премахнете акумулаторната батерия.2. Натиснете бутона за освобождаване на фиксатора на макарата и извадете макарата, като я издърпате право навън (фиг. H и I).3. Извадете кордата за рязане от фиксатора на макарата.4. Като държите с една ръка основата на макарата, използвайте другата ръка за да хванете фиксатора на макарата и да изравните щифтовете на фиксатора с отворите в основата (фиг. J); използвайте дланта си за да натиснете и завъртите фиксатора на макарата наляво и надясно, докато щифтовете се заключат в основата (фиг. K). 5. Следвайте инструкциите в „ПОДМЯНА НА КОРДАТА“ за да презаредите режещата корда.Когато инструментът е предназначен за употреба като храсторез, следвайте стъпките показани на фиг. L и M за разглобяване на главата на тримера.

ПРЕДУПРЕЖДЕНИЕ: Преди инспекция, почистване или обслужване на уреда спрете мотора, изчакайта всички движещи части да спрат и извадете акумулаторната батерия. Неспазването на тези инструкции може да доведе до сериозно нараняване или щети по собствеността. ПРЕДУПРЕЖДЕНИЕ: Когато обслужвате, използвайте само идентични резервни части. Употребата на каквито и да е други части може да създаде опасност или да предизвика повреда на продукта. За да осигурите безопасност и издържливост, всички ремонти, различни от артикулите изброени в тези инструкции за поддръжка, трябва да бъдат извършвани от квалифициран сервизен техник. ОБЩА ПОДДРЪЖКА Избягвайте употребата на разтворители, когато почиствате пластмасовите части. Повечето пластмасови части са уязвими на повреда от различни видове разтворители в търговската мрежа и може да се повредят от тяхната употреба. Използвайте чист плат, за премахване на мръсотия, прах, масло и т.н. ПОЧИСТВАНЕ НА УРЕДА ◾ Почистете тревата, която може да се е увила около вала на мотора или главата на тримера. ◾ Използвайте малка четка или малка прахосмукачка за да почистите, вентилационните отвори в задната страна на корпуса. ◾ Почистете уреда използвайки влажна кърпа и мек почистващ препарат. ◾ Не използвайте силен почистващ препарат по пластмасата на корпуса или ръкохватката. Те могат да бъдат повредени от определени ароматни масла като бор и лимон и от разтворители като керосин. Влагата също може да причини токов удар. Избършете всякаква влага със суха мека кърпа. СМАЗВАНЕ НА ПРЕДАВКИТЕ НА ТРАНСМИСИЯТА Предавките на трансмисията в предавателната кутия трябва да бъдат периодично смазвани със смазка за редукторни предавки. Проверете нивото на смазката в предавателната кутия приблизително на всеки 50 часаПРИСТАВКА КОРДОВ ТРИМЕР — STA1500 261

работа, като извадите уплътняващия винт от страни на кутията. Ако не може да бъде видяна смазка по страните на редуктора, следвайте долните стъпки за да запълните с грес за редукторни предавки до 3/4 от капацитета. Не напълвайте изцяло предавките на трансмисията

1. Дръжте тримера на една страна, така че

уплътняващият винт да сочи нагоре .

2. Използвайте предоставения мултифункционален

ключ за да разхлабите и премахнете уплътняващия винт.

3. Използвайте гресьорка (не е включена) за

да вкарате малко грес е отвора на винта, не надвишавайте 3/4 от капацитета.

4. Затегнете уплътняващия винт след гресирането.

СЪХРАНЯВАНЕ НА УРЕДА ◾ Извадете акумулаторната батерия от тримера. ◾ Почистете изцяло инструмента преди да го

◾ Ако приставката кордов тример е извадена от захранващата глава и съхранена отделно: Поставете крайната капачка на пръта на приставката за да избегнете навлизането на мръсотия в съединителното устройство. ◾ Съхранете уреда в сухо място с добра вентилация, заключен или съхраняван на високо извън достъпа на деца. Не съхранявайте уреда в близост или върху тор, бензин или други химикали. Опазване на околната среда Не изхвърляйте електрическо оборудване, използвана батерия или зарядно устройство в домакинския отпадък! Отнесете продукта до упълномощена фирма за рециклиране и го предоставете за разделно събиране. Електрическите машини трябва да бъдат връщани в съоръжения за рециклиране съвместими с околната среда.ПРИСТАВКА КОРДОВ ТРИМЕР — STA1500262

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ ПРОБЛЕМ ПРИЧИНА РЕШЕНИЕ Кордовият тример не може да стартира. ◾ Акумулаторната батерия не е прикрепена към захранващата глава. ◾ Закрепете акумулаторната батерия към захранващата глава. ◾ Няма електрически контакт между захранващата глава и батерията. ◾ Извадете батерията, проверете контактите и монтирайте отново докато влезе на местото си. ◾ Акумулаторната батерия е ◾ Заредете акумулаторната батерия със зарядни EGO посочени в това ръководство. ◾ Лостът за отключване и спусъкът не са натисната едновременно. ◾ Натиснете и задръжте лоста за отключване и след това натиснете спусъка за да включите тримера.Кордовият тример спира по време на рязане. ◾ Предпазителят не е монтиран на тримера, което води до прекалено дълга режеща корда и прегряване на мотора. ◾ Извадете акумулаторната батерия и монтирайте предпазителя на тримера. ◾ Използвана е тежка корда за ◾ Използвайте препоръчана найлонова режеща корда с диаметър не по-голям от 2,4 mm. ◾ Валът на мотора и тримерната глава са обвити в трева. ◾ Спрете тримера, извадете батерията и извадете тревата от вала на мотора и тримерната глава. ◾ Моторът е претоварен. ◾ Извадете тримерната глава от тревата. Моторът ще се възстанови, когато натоварването е отстранено. Когато режете изваждайте и вкарвайте тримерната глава в тревата, която трябва да бъде отрязана и отстранявайте не повече от 20 cm дължина на единично рязане. ◾ Акумулаторната батерия или кордовият тример са твърде горещи. ◾ Позволете на акумулаторната батерия или тримера да се охлади, докато температурата спадне под 67°C . ◾ Акумулаторната батерия е разединена от инструмента. ◾ Монтирайте отново акумулаторната батерия. ◾ Акумулаторната батерия е ◾ Заредете акумулаторната батерия със зарядни EGO посочени в това ръководство.ПРИСТАВКА КОРДОВ ТРИМЕР — STA1500 263

ПРОБЛЕМ ПРИЧИНА РЕШЕНИЕ Главата на три-мера не издърпва кордата. ◾ Валът на мотора и тримерната глава са обвити в трева. ◾ Спрете тримера, извадете батерията и почистете вала на мотора и тримерната глава. ◾ Няма достатъчно корда на ◾ Отстранете батерията и подменете кордата за рязане, следвайте раздел „ПОДМЯНА НА КОРДАТА“ в това ръководство. ◾ Главата на тримера е ◾ Отстранете батерията и почистете устройството на фиксатора на макарата и основа на макарата. ◾ Кордата е оплетена в устройството на фиксатора на макарата. ◾ Извадете батерията, извадете кордата от фиксатора и превъртете, следвайте раздел “ПРЕЗАРЕЖДАНЕ НА РЕЖЕЩАТА КОРДА” в това ръководство. ◾ Кордата е твърде къса. ◾ Извадете батерията и издърпайте ръчно кордата, като последователно натиснете и освободите главата на тримера.Тревата обгръща главата на тримера и корпуса на мотора. ◾ Рязане на висока трева при нивото на земята. ◾ Режете висока трева от горе на долу, като не отстранявате повече от 20 cm при всяко преминаване за да предотвратите увиване.Ножът не реже кордата. ◾ Режещият нож за кордата на ръба на предпазителя се е изтъпил. ◾ Заточете режещия нож за кордата с пила или го подменете с нов.Пукнатини по главата на тримера или фиксаторът на макарата се е разхлабил от осно-вата на макарата. ◾ Главата на тримера е ◾ Подменете незабавно главата на тримера следвайки раздел “ПОДМЯНА НА ГЛАВАТА НА ТРИМЕРА” в това ръководство.По време на под-мяна на кордата, кордата не може да бъде заредена правилно в главата на тримера. ◾ ЗАРЕДЕНИТЕ корди на фиксатора на макарата не са изравнени с ушите в основата на макарата. ◾ Завъртете фиксатора на макарата в посоката посочена със стрелка, за да изравните ЗАРЕДЕНАТА корда на фиксатора на макарата с ушите в основата на макарата. ◾ Кордата не е правилно вкарана в монтажния отвор в ухото. ◾ Първо подравнете ЗАРЕДЕНИТЕ корди с ушите, след това вкарайте кордата в монтажния отвор, който се намира в ухото. ГАРАНЦИОННА ПОЛИТИКА EGO Моля посетете уебсайта egopowerplus.eu за пълните условия по гаранционната политика на EGO.PRIKLJUČAK ŠIŠAČA TRAVE S REZNOM NITI — STA1500264
