Produkttype	Kanttrimmerforlænger
Mærke	EGO
Model	STA1500
Vægt (uden batteri)	1,59 kg
Skærebredde	38 cm
Tråddiameter	2,4 mm (tvundet nylon)
Tomgangshastighed	5000 - 6000 min⁻¹
Skæremekanisme	Slaghoved (tryk mod jorden)
Kompatibilitet	EGO motorenheder PH1400E / PH1420E / PHX1600
Brugstemperatur	0°C til 40°C
Opbevaringstemperatur	-20°C til 70°C
Garanteret lydeffektniveau	96 dB(A)
Anvendelser	Græs- og ukrudtskæring
Vedligeholdelse	Regelmæssig rengøring, smøring af gear hver 50. time
Sikkerhed	Brug af øjenbeskyttelse, høreværn, handsker, sikkerhedssko; sikkerhedsafstand på 15 m
Pakkeindhold	Kanttrimmerforlænger, beskyttelsesdæksel, unbrakonøgle, multifunktionsnøgle, brugsanvisning
Garanti	Se egopowerplus.eu

Ofte stillede spørgsmål - STA1500 EGO

Hvordan forlænger jeg skæretråden?

For at forlænge skæretråden skal du banke let på skærehovedet mod jorden, mens værktøjet kører. Dette ruller automatisk tråden ud. Sørg for ikke at banke for hårdt for at undgå at beskadige hovedet.

Hvilken type tråd skal jeg bruge?

Brug udelukkende skæretråd af tvundet nylon med en maksimal diameter på 2,4 mm. Brug aldrig reb, metaltråd eller andet materiale, der kan knække og blive til farlige projektiler.

Hvordan skifter jeg skæretråden?

Fjern batteriet. Klip 4 m tråd, indsæt det i hullerne i øjerne, og rul derefter ved at dreje spolehuset i pilens retning, indtil der er ca. 14 cm tråd tilbage på hver side. Se brugsanvisningen for detaljer.

Hvilke sikkerhedsforanstaltninger skal jeg tage før brug?

Bær altid sikkerhedsbriller, høreværn, handsker og skridsikre sikkerhedssko. Sørg for, at ingen personer eller dyr er inden for 15 m af arbejdsområdet.

Hvordan samles beskyttelsesdækslet?

Fjern batteriet. Løsn de to skruer i skaftets base, juster dækslets huller med basens huller, og fastgør derefter med skruer og fjederskiver. Brug handsker for at undgå snitsår fra klingen.

Hvordan rengør jeg værktøjet?

Fjern batteriet. Fjern græs, der har viklet sig rundt om akslen og skærehovedet. Brug en børste eller støvsuger til ventilationsåbningerne. Rengør værktøjet med en fugtig klud og et mildt rengøringsmiddel. Brug ikke opløsningsmidler.

Hvad gør jeg, hvis skærehovedet ikke skubber tråden frem?

Kontrollér, at tråden ikke er filtret inde i spolehuset, at spolen indeholder nok tråd, eller at hovedet ikke er blokeret af græs. Hvis nødvendigt, adskil og spol tråden op igen.

Hvordan smører jeg transmissionsgearene?

Hver 50. driftstime skal du fjerne tætningsskruen på siden af gearets hus. Hvis fedtet ikke er synligt, sprøjt gearfedt ind til 3/4 fuld med en sprøjte. Skru derefter skruen i igen.

Hvad er den anbefalede sikkerhedsafstand?

Hold en afstand på mindst 15 meter mellem maskinen og andre personer eller dyr. Hvis nogen nærmer sig, skal motoren straks slukkes.

Hvad gør jeg, hvis værktøjet ikke starter?

Kontrollér, at batteriet er korrekt isat og opladet, at udløserhåndtaget og afbryderkontakten trykkes ind samtidigt, og at beskyttelsesdækslet sidder korrekt. Hvis problemet fortsætter, kontakt en autoriseret reparatør.

BRUGSANVISNING STA1500 EGO

DK Græstrimmertilbehør 79

NO Tilbehør til kantklipper 109

ADVARSEL: For at sikre sikkerhed og pålidelighed, bør alle reparationer og udskiftninger udføres af en kvalificeret servicetekniker.

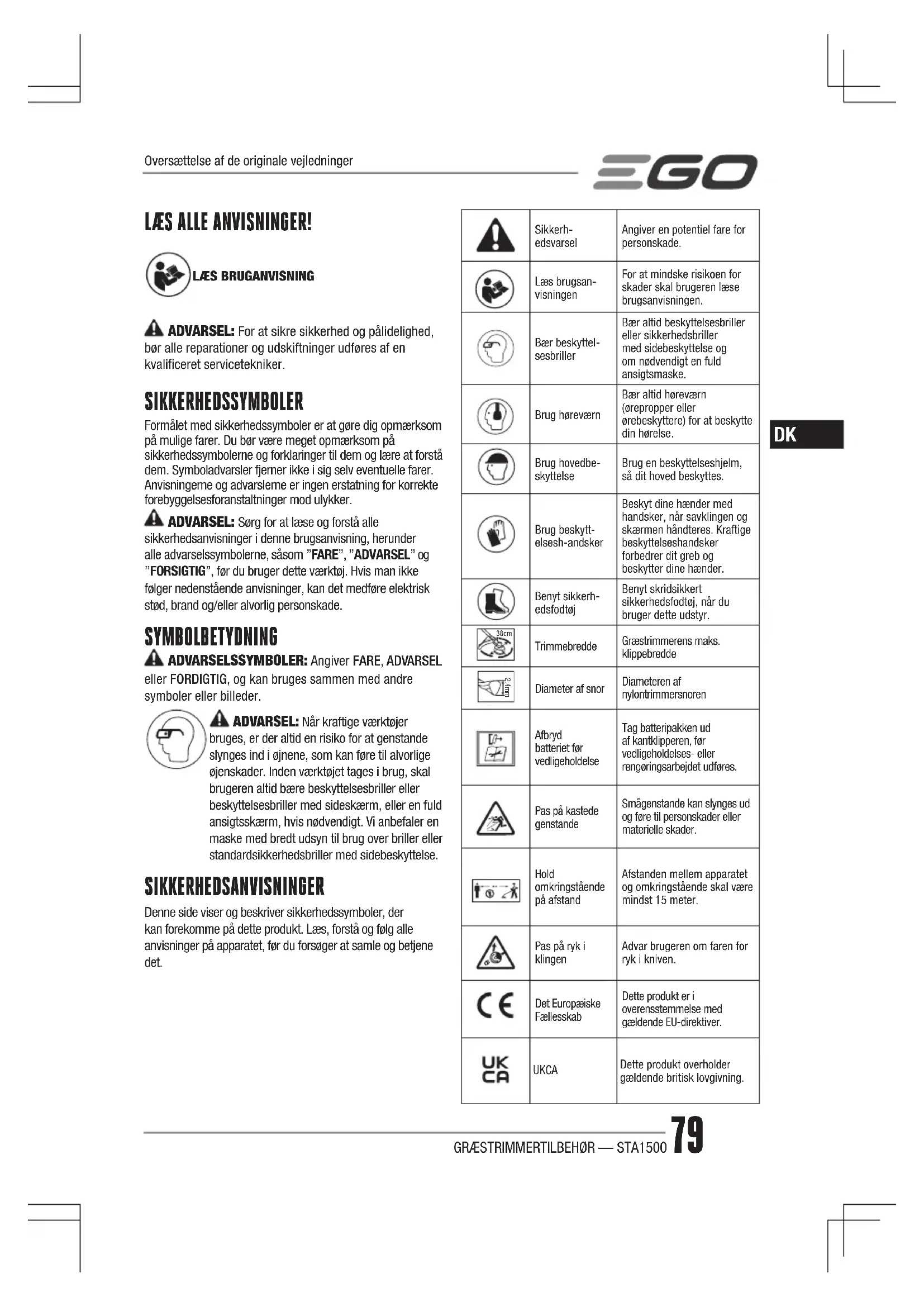

SIKKERHEDSSYMBOLER

Formålet med sikkerhedssymboler er at gøre dig opmærksom på mulige farer. Du bør være meget opmærksom på sikkerhedssymbolerne og forklaringer til dem og lære at forstå dem. Symboladvarsler fjerner ikke i sig selv eventuelle farer. Anvisningerne og advarslerne er ingen erstatning for korrekte forebyggelsesforanstaltninger mod ulykker.

ADVARSEL: Sørg for at læse og forstå alle sikkerhedsanvisninger i denne brugsanvisning, herunder alle advarselssymbolerne, såsom "FARE", "ADVARSEL" og "FORSIGTIG", før du bruger dette værktøj. Hvis man ikke følger nedenstående anvisninger, kan det medføre elektrisk stød, brand og/eller alvorlig personskade.

SYMBOLBETYDNING

ADVARSELSSYMBOLER: Angiver FARE, ADVARSEL eller FORDIGTIG, og kan bruges sammen med andre symboler eller billeder.

ADVARSEL: Når kraftige værktøjer bruges, er der altid en risiko for at genstande slynges ind i øjnene, som kan føre til alvorlige øjenskader. Inden værktøjet tages i brug, skal brugeren altid bære beskyttelsesbriller eller beskyttelsesbriller med sideskærm, eller en fuld ansigtsskærm, hvis nødvendigt. Vi anbefaler en maske med bredt udsyn til brug over briller eller standardsikkerhedsbriller med sidebeskyttelse.

SIKKERHEDSANVISNINGER

Denne side viser og beskriver sikkerhedssymboler, der kan forekomme på dette produkt. Læs, forstå og følg alle anvisninger på apparatet, før du forsøger at samle og betjene det.

	Sikkerh-edsvarsel	Angiver en potentiel fare for personskade.
	Læs brugsan-visningen	For at mindske risikoen for skader skal brugeren læse brugsanvisningen.
	Bær beskyttel-sesbriller	Bær altid beskyttelsesbriller eller sikkerhedsbriller med sidebeskyttelse og om nødvendigt en fuld ansigtsmaske.
	Brug høreværn	Bær altid høreværn (ørepropper eller ørebeskyttere) for at beskytte din hørelse.
	Brug hovedbe-skyttelse	Brug en beskyttelseshjelm, så dit hoved beskyttes.
	Brug beskytt-elsesh-andsker	Beskyt dine hænder med handsker, når savklingen og skærmen håndteres. Kraftige beskyttelseshandsker forbedrer dit greb og beskytter dine hænder.
	Benyt sikkerh-edsfodtøj	Benyt skridsikkert sikkerhedsfodtøj, når du bruger dette udstyr.
	Trimmebredde	Græstrimmerens maks. klippebredde
	Diameter af snor	Diameteren af nylontrimmersnoren
	Afbryd batteriet før vedligeholdelse	Tag batteripakken ud af kantklipperen, før vedligeholdelses- eller rengøringsarbejdet udføres.
	Pas på kastede genstande	Smågenstande kan slynges ud og føre til personskader eller materielle skader.
	Hold omkringstående på afstand	Afstanden mellem apparatet og omkringstående skal være mindst 15 meter.
	Pas på ryk i klingen	Advar brugeren om faren for ryk i kniven.
	Det Europæiske Fællesskab	Dette produkt er i overensstemmelse med gældende EU-direktiver.
	UKCA	Dette produkt overholder gældende britisk lovgivning.
	WEEE	Affald fra elektriske produkter bør ikke bortskaffes sammen med husholdningsaffald. Bring det til en godkendt genbrugsplads.
	Støj	Garanteret lydniveau. Støjemission til miljøet opfylder EF-direktivet.
V Volt Spænding
mm Millimeter Længde eller størrelse
cm Centimeter Længde eller størrelse
kg Kg Vægt
n_b	Hasti-ghed uden belastning	Rotationshastighed, uden belastning
min ^-1	Per minut Omdrejninger per minut

GENERELLE SIKKERHEDSADVARSLER TIL MASKINEN

ADVARSEL! Læs alle sikkerhedsadvarsler, instruktioner, billeder og specifikationer, der følger med denne maskine. Hvis anvisningerne nedenfor ikke følges, kan det føre til elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL FREMTIDIG REFERENCE.

■ Sørg for, at arbejdsområdet er rent og godt belyst. Et rodet eller mørkt område kan føre til ulykker.
■ Maskinen må ikke bruges i eksplosionsfarlig atmosfære, såsom i nærheden af brændbare væsker, gasser eller støv. Maskinen danner gnister, der kan antænde støv eller dampe.
- Hold børn og tilskuere på afstand, når en maskine er i brug. Distraktioner kan medføre, at du mister kontrollen.

ELEKTRISK SIKKERHED

■ Maskinens stik skal passe til stikkontakten. Stikket må på ingen måde ændres. Brug ikke adapterstik med jordeforbundne maskiner.

Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød.

• Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
  ■ Maskinen må ikke bruges i regn eller våde forhold. Der kan trænge vand ind i maskinen, som kan øge risikoen for elektrisk stød eller funktionsfejl, og som kan føre til personskader.
• Ledningen må ikke mishandles. Brug aldrig ledningen til at bære eller trække maskinen, eller til at trække stikket ud. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger, øger risikoen for elektrisk stød.
• Hvis maskinen bruges udendørs, skal der bruges en forlængerledning, der er egnet til udendørs brug. Brug af en egnet ledning til udendørs brug, reducerer risikoen for elektrisk stød.
• Hvis en maskine skal bruges på et fugtigt sted, skal du bruge en strømforsyning med et fejlstrømsrelæ (GFCI)". Brug af et fejlstrømsrelæ, reduceres risikoen for elektrisk stød.

PERSONLIG SIKKERHED

• Vær forsigtig, hold øje med hvad du laver, og brug din sunde fornuft, når du bruger maskinen. Maskinen må ikke bruges, hvis du er træt eller er påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under brugen af maskinen kan føre til alvorlige personskader.
  ■ Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Værnemidler, såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, der anvendes under passende betingelser, nedsætter risikoen for personskade.
• Forhindre utilsigtet start. Sørg for, at tænd/sluk-knappen er slukket, inden maskinen sluttes til strømkilden eller batteripakken, samt inden den løftes op eller bæres rundt. Undgå, at bære maskiner med fingeren på tænd/sluk-knappen eller strømforbundne maskiner, hvor tænd/sluk-knappen er tændt, da dette kan føre til ulykker.
• Fjern indstillingsværktøj eller skruenøgler, før maskinen startes. Hvis en skruenøgle eller en nøgle sidder i en drejende del på maskinen, kan den føre til personskader.
• Undgå at række for langt frem. Sørg altid for at stå ordentligt fast og i god balance. Dette giver bedre kontrol over maskinen i uventede situationer.
  ■ Brug passende tøj. Undgå, at bære løstsiddende tøj eller smykker. Hold hår og tøj fra bevægelige

dele. Løse tøj, smykker eller langt här kan blive fanget i bevægelige dele.

- Hvis der monteres tilbehør til opsamling af støv eller andet, skal det sikres, at disse monteres og bruges korrekt. Brug af støvindsamlingsenheder, kan reducere støv-relaterede risici.

- Selvom du ofte bruger og har et godt kendskab til maskinen, må du ikke være overmodig eller glemme sikkerhedsprincipperne. En uagtsom handling kan forårsage alvorlig skade i en brøkdel af et sekund.

BRUG OG PLEJE AF MASKINEN

- Tving ikke maskinen. Brug den rigtige maskine til opgaven. Den rigtige maskine gør arbejdet bedre og mere sikkert, da det er beregnet til formålet.

■ Maskinen må ikke bruges, hvis tænd/sluk-knappen ikke kan tænde og slukke. En maskine, hvor tænd/sluk-knappen ikke dur, er farlig og skal repareres.

- Træk stikket til maskinens strømforsyning ud af stikkontakten og/eller fjern batteripakken hvis dette er muligt, inden du foretager justeringer, skifter tilbehør eller lægger maskinen til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at maskinen startes ved et uheld.

■ Maskiner, der ikke bruges, skal holdes ude af børns rækkevidde. Lad ikke personer, der ikke er bekendt med maskinen eller disse instruktioner, bruge maskinen. Maskinen er farligt i hænderne på brugere, der ikke ved, hvordan det skal bruges.

- Vedligehold maskinen og tilbehøret. Kontrollér, at de bevægelige dele ikke er fejljusterede eller binder eller er i en tilstand, der kan påvirke maskinens drift. Hvis maskinen er beskadiget, skal den repareres, inden den tages i brug. Mange ulykker skyldes dårligt vedligeholdte maskiner.

- Hold skæremaskinerne skarpe og rene. Skæremaskiner med skarpe kanter, der vedligeholdes ordentligt, er mindre tilbøjelige til at binde og er lettere at styre.

■ Maskinen, tilbehør og bits osv. skal bruges i overensstemmelse med disse instruktioner, hvor arbejdsforholdene og arbejdet, der skal udføres, skal tages i betragtning. Maskinen må ikke bruges til andet end dens tiltænkte formål, da dette kan føre til en farlig situation.

- Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og glatte overflader, der holdes i, gør maskinen farligt at bruge i uventede situationer.

BRUG OG PLEJE AF DENNE BATTERIDREVNE MASKINE

■ Genoplad kun med opladeren er angivet af fabrikanten. Hvis en oplader, der er egnet til én slags batteri, bruges med en anden slags batteri, kan det føre til brand.

■ Brug kun maskiner med særligt udpegede batteripakker. Brug af andre batterier kan skabe risiko for personskade og brand.

Når batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande som papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe forbindelse fra en pol til en anden. Shorting batteripolerne sammen kan forårsage forbrændinger eller brand.

- Ved forkert anvendelse kan der slippe væske ud af batteriet: Undgå kontakt. Hvis det alligevel skulle ske, skal området skylles med vand. Hvis væsken kommer i øjnene, skal man søge læge. Væske fra batteriet kan forårsage irritation eller forbrændinger.

- Brug ikke et batteri eller en maskine, der er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller risiko for personskade.

- Udsæt ikke et batteri eller en maskine for ild eller for høj temperatur. Udsættelse for ild eller temperaturer over 130 °C kan forårsage eksplosion.

■ Følg alle anvisninger vedrørende opladning, og oplad ikke batteriet eller maskinen uden for temperaturområdet, der står i anvisningerne.

Forkert opladning eller temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

UDDANNELSE

■ Læs anvisningerne grundigt igennem. Bliv fortrolig med alle knapper og den korrekte brug af apparatet.

■ Lad aldrig personer, der ikke kender disse anvisninger, bruge apparatet. Lokale forskrifter kan sætte aldersgrænser for en operator.

- Husk, at operatøren eller brugeren er ansvarlig, hvis andre personer eller andres ejendom udsættes for ulykke eller fare.

FORBEREDELSE

■ Brug aldrig maskinen i nærheden af andre, især børn eller kæledyr.

■ Bær altid øjenbeskyttelse og solide sko, mens du betjener apparatet.

三GO

■ Afstanden mellem apparatet og omkringstående skal være mindst 15 m.
■ Betjen aldrig maskinen, mens operatøren øver sig, er syg eller påvirket af alkohol eller andre rusmidler.

BETJENING

■ Brug kun apparatet i dagslys eller godt kunstigt lys.
■ Anvend aldrig apparatet med defekte kapper eller skærme eller uden kapper eller skærme monteret.
■ Tænd kun for motoren, når hænder og fødder er væk fra trimmerdelen.
- Afbryd altid maskinen fra strømforsyningen (dvs. fjern batteripakken).
■ Når apparatet forlades uden opsyn.
■ Før en blokering fjernes.
■ Før kontrol, rengøring eller arbejde på maskinen.
■ Efter at have ramt et fremmedlegeme.
■ Når apparatet begynder at vibrere unormalt.
■ Pas på skade på hænder og fødder fra trimmerdelen.
■ Sørg altid for, at ventilationsåbningerne holdes fri for snavs og skidt.

VEDLIGEHOLDELSE OG OPBEVARING

• Afbryd maskinen fra strømforsyningen (dvs. fjern batteripakken), inden du udfører vedligeholdelse- eller rengøringsarbejde.
  Brug kun fabrikantens anbefalede reservedele og tilbehør.
  ■ Efterse og vedligehold apparatet regelmæssigt. Få kun apparatet repareret af en autoriseret reparatør.
• Når apparatet ikke er i brug, opbevar maskinen utilgængeligt for børn.

ANDRE SIKKERHEDSADVARSLER

• Undgå farlige omgivelser – Brug ikke apparatet på fugtige eller våde skråninger.
• Hold kapper på plads og i orden.
• Hold hænder og fødder væk fra klippeområdet.
  For at mindske risikoen for personskade, må du aldrig arbejde på en stige eller på noget andet usikkert underlag. Hold aldrig klippedelen over hoftehøjde.
  ■ Se regelmæssigt klippedele efter under brug, eller omgående, hvis der er en mærkbar forandring i måden, hvorpå apparatet klipper.
• For at opnå de bedste resultater bør dit batteri oplades et sted, hvor temperaturen er over 5 °C og under 40 °C. Opbevar det ikke uden for eller i køretøjer.

■ Hvis nogen nærmer sig, så stop straks motoren og klippedelen.
■ Advar brugeren om fare tilbageslag, när savklingen bruges (kun klingen med 3 tænder).

■ Savklingen kan give tilbageslag, hvis den saver ind i en genstand, som den umiddelbart ikke kan save over.

- Et tilbageslag kan være voldsomt nok til at slynge enheden og/eller brugeren i alle retninger, og derved muligvis miste kontrollen over enheden.

- Et tilbageslag kan opstå uden varsel, hvis savklingen rammer en knast, stopper eller kommer i klemme.

- Tilbageslag er mere tilbøjelige til at forekomme i områder, hvor det er vanskeligt at se materialer, der beskæres.

Der må ikke sættes nogen savklinger på enheden, før alle de nødvendige dele først er sat på. Hvis de rigtige dele ikke bruges, kan savklingen flyve af, og forårsage alvorlig skade på brugeren og/eller personer i nærheden. Savklinger, der er bøjede, skæve, revnede, ødelagt eller på nogen måde beskadigede, skal smides ud. Brug en skarp savklinge. En døv savklinge er mere tilbøjelige til at sidde fast og give tilbageslag (kun, når der bruges savklinger med 3 tænder).

- En belagt savklinge/tråden kan forårsage skade, hvis den fortsætter med at køre rundt efter motoren er stoppet eller gashåndtaget er slippet. Kontroller apparatet ordentligt indtil klingen/tråden er hold helt op med at dreje rundt.

- Batteridrevne værktøjer behøver ikke at være tilsluttet en stikkontakt, derfor er de altid driftsklar. Vær opmærksom på mulige farer, selv når værktøjet ikke arbejder. Vær forsigtig, når du udfører vedligeholdelse eller service.

■ Undlad at vaske med en slange; undgå at få vand i motor og elektriske forbindelser.

- Ved situationer, der ikke er dækket i denne vejledning: Vær forsigtig, og arbejd med omtanke. Kontakt Egos servicecenter for at få hjælp.

- Produktet må kun bruges med batteripakkerne og opladerne, der står på listen i fig. A.

SPECIFICATIONER

Trimmemekanisme Fjederhoved
Diameter af snor		2,4 mm snoetnylontråd
Trimmebredde 38 cm
Ubelastet hastighed 5000/6000 min		-1
Vægt (uden batteripakke) 1,59 kg
Anbefalet driftstemperatur 0°C-40°C
Anbefalet opbevaringstemperatur -20°C		C-70°C
Målt lydeffektniveau L_WA		93,2 dB(A)K=2,20 dB(A)(PH1400E)
		93,89 dB(A)K=1,46 dB(A)(PH1420E)
		92 dB(A)K=3,1 dB(A)(PHX1600)
Lydtryk ved brugerens øre L_PA		73,2 dB(A)K=3 dB(A)(PH1400E)
		81,6 dB(A)K=3 dB(A)(PH1420E)
		86 dB(A)K=3 dB(A)(PHX1600)
Garanteret lydeffektniveau L_WA (målt i henhold til direktiv 2000/14/EF)		96 dB(A)
Vibration a_h	Hjælpehåndtag	4,2 m/s2K=1,5 m/s2(PH1400E)
		2,23 m/s2K=1,5 m/s2(PH1420E)
		4,85 m/s2K=1,5 m/s2(PHX1600)
	Bageste håndtag	2,7 m/s2K=1,5 m/s2(PH1400E)
		2,03 m/s2K=1,5 m/s2(PH1420E)
		2,67 m/s2K=1,5 m/s2(PHX1600)

■ Ovenstående parametre er blevet testet og målt under anvendelse af motordel PH1400E/PH1420E/PHX1600.

Den samlede værdi af angivne vibrationer er målt i overensstemmelse med en standardiseret prøvningsmetode og kan anvendes til at sammenligne et værktøj med et andet

Den samlede angivne værdi for vibrationer kan også anvendes ved en foreløbig vurdering af eksponeringen.

BEMÆRK: Udsendelsen af vibrationer ved faktisk brug af elværktøjet kan afvige fra den angivne værdi, der hvor værktøjet anvendes. For at beskytte operatøren, bør vedkommende bære handsker og høreværn under de faktiske brugsbetingelser.

PAKKELISTE

DELENS NAVN ANTAL
Græstrimmertilbehør 1
Kappe 1
Unbrakonøgle 1
Multifunktions-skruenøgle 1
Brugsanvisning	1

Vedrørende anbefalet skæreline henvises til hjemmesiden egopowerplus.eu eller til EGO's produktkatalog.

BESKRIVELSE

BLIV FORTROLIG MED DIT GRAESTRIMMERTILBEH∅R (Fig. A)

1. Endedæksel
2. Græstrimmerskaft
3. Trimmersnor
4. Klippehoved (stødhoved)
5. Udløsertap
6. Kniv Til Afkortning Af Snor
7. Kappe
8. Unbrakonøgle
9. Multifunktions-skruenøgle

ADVARSEL: Brug aldrig værktøjet uden kappen solidt på plads. Kappen skal altid være på værktøjet for at beskytte brugeren.

MONTERING

ADVARSEL: Hvis der er dele, der er beskadigede

三GO

eller mangler, anvendes apparatet ikke, før delene er udskiftet. Brug af dette produkt med beskadigede eller manglende dele kan medføre alvorlig personskade.

ADVARSEL: Forsøg ikke at ændre dette produkt eller fremstille tilbehør, der ikke anbefales til brug med denne græstrimmer. Enhver sådan ændring eller modifikation er misbrug og kan resultere i en farlig situation, der fører til eventuel alvorlig personskade.
ADVARSEL: For at forebygge utilsigtet start, der kan forårsage alvorlige personskader, skal batteripakken altid tages ud af maskinen, när delene sættes på.

MONTERING AF KAPPE

ADVARSEL: Brug altid handsker ved montering eller udskiftning af skærmen. Vær forsigtig med klingen og skærmen, og undgå at skære dig på hånden.
ADVARSEL: NBrug aldrig maskinen uden skærmen solidt på plads. Skærmen skal altid være på værktøjet for at beskytte brugeren! Når skærmen sættes på, må du aldrig prøve at fjerne eller tilpasse den. Hvis den skal skiftes, skal det gøres af en kvalificeret servicetekniker!

Løsn, og fjern de to skruer fra skaftets nederste kant (fig. C), flugt kappens monteringshuller med enhedens huller; sæt derefter kappen fast på skaftet med de to skruer sammen med to fjederskiver (fig. D).

Sørg for, at kappen sidder som på fig. C og D. Hvis monteringen gores omvendt kan det forårsage stor fare!

MONTERING AF TRIMMERTILBEH∅RET PÅ MOTORDELEN

Dette græstrimmertilbehør er beregnet til brug med EGO motordel PH1400E/PH1420E/PHX1600.

Se afsnittet "MONTERING TILBEH∅R PÅ MOTORDEL" i brugsanvisningen til motordel PH1400E/PH1420E/PHX1600.

BETJENING

ADVARSEL: Selvom du kender dette produkt, så bliv ikke skødesløs. Husk, at skødesløshed i en brøkdel af et sekund kan forvolde betydelig personskade.
ADVARSEL: Bær altid sikkerhedsbriller samt høreværn. Hvis du ikke gør, kan du få genstande slynget i øjnene, og der kan også opstå andre alvorlige skader.

ANVENDELSER

Du kan bruge dette produkt til de formål, der er nævnt nedenfor:

- Trimning af græs og ukrudt omkring indgangspartier, hegn, terrasser

BEMÄRK: Værktøjet skal kun bruges til det formål, det er beregnet til. Enhver anden anvendelse anses for at være et tilfælde af fejlbrug.

Før hver anvendelse undersøges for skader / slidte dele

Tjek trimmerhoved, kappe og forreste hjælpehåndtag, og udskift de dele, der er revnede, skæve, bøjede eller beskadigede på nogen måde.

Snorkniven på kanten af kappen bliver med tiden sløv. Det anbefales regelmæssigt at slide den med en fil eller udskifte den med en ny kniv.

ADVARSEL: Brug altid handsker ved montering af kappe eller ved slibning eller udskiftning af kniven. Vær forsigtig med kniven på kappen, og beskyt hænderne mod at blive skåret.
ADVARSEL: For at undgå alvorlig personskade fjernes batteripakken fra motordelen før service, rengøring, udskiftning af tilbehør, eller før der fjernes skidt fra apparatet.

BRUG AF GRAESTRIMMEREN MED MOTORDELEN

ADVARSEL: Bær rigtig påklædning for at mindske risikoen for skader, når du betjener dette værktøj. Bær ikke løst tøj eller smykker. Bær øjen- og øre- / høreværn. Bær kraftige, lange bukser, støvler og handsker. Gå ikke i korte bukser, sandaler eller på bare fødder.
ADVARSEL: Ryd området, hvor der skal trimmes, før hver brug. Fjern alle genstande, såsom sten, glasskår, søm, tråd eller snor, der kan slynges ud eller blive viklet ind i trimmerdelen. Få børn, tilskuere og kæledyr væk fra området. Hold alle børn, omkringstående og kæledyr mindst 15 m væk. Tilskuere kan stadig være i fare for at blive ramt af genstande, der slynges ud. Omkringstående bør opfordres til at bære øjenbeskyttelse. Hvis nogen nærmer sig, så stop straks motoren og trimmerdelen.
Betjeningen gøres sikker og behagelig ved at benytte skulderremmen. Justér skulderremmen, så den giver en behagelig arbejdsstilling. Hold altid græstrimmeren med den ene hånd på det bageste håndtag og den anden hånd på det forreste hjælpehåndtag. Hold godt fast med begge hænder under arbejdet. Græstrimmeren bør bæres i en behagelig stilling med bagerste håndtag i hoftehøjde. Trimmerens hoved bør være parallelt med jorden, så det nemt kommer i kontakt med det, der skal skæres, uden at operatøren skal strække sig (Fig. B).
ADVARSEL: Skulderremmen er også en mekanisme til hurtig frigørelse i farlige situationer. Når der opstår en fare, så tag den straks af skulderen, uanset hvordan remmen er sat på.

Efter hver brug rengøres trimmeren

Se afsnittet VEDLIGEHOLDELSE for oplysninger om rengøring.

START/STOP AF VÆRKT∅JET

Se afsnittet "START / STOP AF MOTORDELEN" i brugsanvisningen til motordel PH1400E/PH1420E/PHX1600.

JUSTERING AF TRIMMERSNORENS LÆNGDE

Trimmeren giver operatøren mulighed for at frigive mere trimmersnor uden at stoppe motoren. Efterhånden som snoren bliver flosset eller slidt, kan man frigive ekstra snor ved at trykke fjederhovedet let mod jorden, mens trimmeren kører (Se Fig. E).

BEMÄRK: Frigivelse af snor bliver vanskeligere, när trimmersnoren bliver kortere.

ADVARSEL: Du må ikke fjerne snorkniven eller ændre på den enhed, hvor den sidder. For lang snor vil få motoren til at overophede og kan give i alvorlig personskade.

UDSKIFTNING AF SNOR

BEMÆRK: Brug altid den anbefalede trimmersnor af nylon med en diameter ikke over 2,4 mm. Brug af line med anden diameter kan medføre, at græstrimmeren bliver overophedet eller beskadiget.

ADVARSEL: Brug aldrig metalforstærket tråd, wire eller reb osv. Disse kan knække og blive farlige projektiler.

1. Fjern batteripakken
2. Fjern resterende trimmersnor, hvis nødvendigt. Den trækkes blot ud med hånden.
3. Skær en 4 m lang trimmersnor af. Indsæt snoren i monteringshullet i øjet (Fig. F). Skub og træk snoren fra den anden side, indtil der sidder lige meget snor på begge sider af spolen.
4. Tryk, mens du roterer spoleholderen i pilens retning, for et vinde snoren op på spolen, indtil der stikker ca. 14 cm snor ud på hver side (Fig. G).
5. Skub spoleholderen nedad, mens der trækkes i snorene, for manuelt at trække snor ud og for at kontrollere for korrekt montering af trimmerhovedet.

Hvis trimmersnoren springer ved udgangsøjet, eller hvis snoren ikke frigives, när trimmerens hoved trykkes mod jorden, følges trinene nedenfor:

1. Fjern batteripakken.
2. Tryk på de to løsnetappe på spoleholderen, og fjern spoleholderen ved at trække den lige ud (Fig. H og I).

3. Fjern trimmersnoren fra spoleholderen.

4. Med den ene hånd holdes spolebunden, og den anden hånd bruges til at gribe spoleholderen og flugte tappene på spoleholderen med hullerne i spolen (Fig. J); brug håndfladen til at trykke og dreje spoleholderen til venstre og højre, indtil tappene låses sammen med spolebunden (Fig. K).

5. Følg vejledningen i "UDSKIFTNING AF SNOR", när der skal fyldes mere trimmersnor i.

Hvis værktøjet skal bruges som en buskrydder, skal du følge trinene på billede L & M, for at adskille trimmerhovedet.

VEDLIGEHOLDELSE

ADVARSEL: Før eftersyn, rengøring eller service på enheden standses motoren. Vent til alle bevægelige dele er standset, og fjern batteripakken. Efterkommes disse anvisninger ikke, kan det medføre alvorlig personskade eller materielle skader.

ADVARSEL: Ved service må der kun bruges originale reservedele. Brug af andre reservedele kan medføre fare eller forårsage skader på produktet. For at sikre sikkerhed og pålidelighed, bør alle reparationer, der ligger ud over dem, der foretages i henhold til listen i vedligeholdelsesanvisningerne, udføres af en kvalificeret servicetekniker.

ALMINDELIG VEDLIGEHOLDELSE

Undgå at bruge opløsningsmidler ved rengøring af plastdele. De fleste plastmaterialer risikerer at blive ødelagt ved brug af forskellige typer af alment tilgængelige opløsningsmidler. Brug rene klude til at fjerne snavs, støv, olie, fedt osv.

■ Fjern eventuelt græs, der kan have viklet sig rundt om motorakslen eller trimmerhovedet.
■ Brug en lille børste eller en lille støvsuger til at rengøre lufthullerne på det bagerste kabinet.
■ Rengør apparatet med en fugtig klud med et mildt rengøringsmiddel.
■ Brug ikke stærke rengøringsmidler på plastkabinettet eller -håndtaget. De kan tage skade af visse aromatiske olier, såsom fyr og citron, og opløsningsmidler såsom petroleum. Fugt kan også give elektrisk stød. Tør al fugt af med en blød tør klud.

TRANSMISSIONSGEARENES SM∅RING

Transmissionsgearene i gearkassen skal smøres regelmæssigt med gearfedt. Kontrollér oliestanden i gearkassen for hver ca. 50 timers drift ved at fjerne tætningsskrue på siden af gearkassen.

Hvis der ikke er fedt på siderne af gearet, skal du følge trinnene nedenfor og fylde 3/4 op med fedt.

EGO

Fyld ikke transmissionsgearene helt op.

1. Læg græstrimmeren på siden, så låseskruen vender opad.
2. Brug multifunktions-skruenøglen til at løsne og fjerne låseskruen.
3. Brug en fedtsprøjte (medfølger ikke) til at pumpe fedt ind i skruehullet; fyld op til højst 3/4 af kapaciteten.
4. Når der er pumpet fedt ind, spændes låseskruen.

Beskyttelse af miljøet

Elektrisk udstyr, batterioplader og batterier må ikke smides ud sammen med almindelig husholdningsaffald! Tag dette produkt til en autoriseret genbrugsplads, og sørg for at det sendes til genbrug. Elektriske maskiner skal bortskaffes på en genbrugsplads.

■ Fjern batteripakken fra trimmeren.
■ Rengør værktøjet grundigt, før det lægges væk.
■ Hvis græstrimmertilbehøret er fjernet fra motordelen og opbevaret separat: Monter endedækslet på tilbehørsskaftet for at undgå at snavs trænger ind i koblingsstykket.
■ Opbevar apparatet på et tørt og godt ventileret sted, der er låst og utilgængeligt for børn. Opbevar ikke apparatet på eller ved siden af gødning, benzin eller andre kemikalier.

FEJLFINDING

PROBLEM ÅRSAG L∅SNING
Græstrimmer starter ikke.	Batteripakken er ikke sat i motordelen.Ingen elektrisk kontakt mellem motordel og batteripakke.Batteripakken er afladet.Låsehåndtag og startknappen er ikke blevet trykket ned samtidigt.	Sæt batteripakken i motordelen.Tag batteriet ud, kontrollér kontakterne, og sæt batteripakken i igen, indtil den klikker på plads.Oplad batteriet med de opladere fra EGO, der er anført i denne vejledning.Tryk ned låsehåndtaget ned og hold det, tryk derefter på startknappen for at starte græstrimmeren.
Græstrimmer stopper, mens der trimmes.	Kappen er ikke monteret på trimmeren, hvilket resulterer i en alt for lang trimmersnor og overbelastning af motoren.Der anvendes kraftig trimmersnor.Motoraksel eller trimmerhoved er fyldt med græs.Motoren er overbelastet.Batteripakke eller græstrimmer er for varm.Batteripakken er taget af værktøjet.Batteripakken er afladet.	Fjern batteripakken, og sæt kappen på trimmereBrug standard trimmersnor af nylon med endiameter på højst 2,4 mm.Stop trimmeren, fjern batteriet, og fjern græs fra motoraksel og trimmerhoved.Løft trimmerhovedet op fra græsset. Motoren vil begynde at arbejde igen, så snart belastningen er fjernet. Når der trimmes, flyttes trimmerhovedet ind og ud af græsset, der skal trimmes. Der bør højst fjernes 20 cm ad gangen i et enkelt snit.Lad batteripakke eller trimmer køle indtil temperaturen falder til under 67 °C.Sæt batteripakken på plads igen.Oplad batteriet med de opladere fra EGO, der er anført i denne vejledning.

DK

EGO

PROBLEM ÅRSAG L∅SNING
Trimmerhoved rykker ikke snoren frem.	Motoraksel eller trimmerhoved er fyldt med græs.Der er ikke tilstrækkeligt med snor på spolen.Trimmerhovedet er snavset.Snoren er filtret i spoleholderen.Snoren er for kort.	Stop trimmeren, fjern batteriet, og fjern græs fra motoraksel og trimmerhoved.Fjern batteriet, og udskift snoren; se afsnittet "UDSKIFTNING AF SNOR" i denne vejledning.Fjern batteriet, og rens spolen, spoleholderen og spolekant.Fjern batteriet, fjern snoren fra spolen og spolen på igen; se afsnittet "UDSKIFTNING AF SNOR" i denne vejledning.Fjern batteriet og træk i snorene, mens fjederknoppen skiftevis trykkes ned og slippes.
Græs er snoet om- kring trimmerhoved og motorhus.	Trimming af højt græs i jordhøjde.	Klip højt græs oppefra og ned, og tag ikke mere end 20 cm hver gang for at forhindre, at græsset snor sig fast.
Kniven skærer ikke snoren.	Snorkniven på kanten af kappen er blevet sløv.	Sharpen the line-cutting blade with a file or repla it with a new blade.
Revner på trimmerens hoved eller spoleholderen løsner sig fra spolebunden.	Trimmerhovedet er slidt.	Udskift straks trimmerhovedet; se afsnittet "UDSKIFTNING AF TRIMMERHOVED" i denne brugsanvisning.
Under udskiftning kan snoren ikke fyldes korrekt ind i trimmerhovedet.	Spoleholderens FYLDE-linjer flugter ikke med øjerne i spolebunden.Snoren er ikke sat korrekt gennem monteringshullet i øjet.	Drej spoleholderen i pilens retning for at flugte FYLDE-linjerne på spoleholderen med de små øjer i spolebunden.Flugt først FYLDE-linjerne med øjerne, og sæt derefter snoren ind monteringshullet inde i øjet.

GARANTI

EGO's GARANTIPOLITIK

Besøg venligst hjemmesiden egopowerplus.eu for fuldstændige vilkår og betingelser for EGO's garantipolitik.

LAS IGENOM OCH FÖRSTA BRUKSANVISNINGEN

LÄS IGENOM BRUKSANVISNINGEN

■ før du fjerner en blokkering;

Hvis skjæretråden går i stykker der tråden kommer ut, eller den ikke utløses när du banker på trimmerhodet, gjør du følgende:
