Tip de produs	Extensie pentru tuns margini
Marcă	EGO
Model	STA1500
Greutate (fără baterie)	1,59 kg
Lățime de tăiere	38 cm
Diametrul firului	2,4 mm (nailon răsucit)
Turație la mers în gol	5000 - 6000 min⁻¹
Mecanism de tăiere	Cap de lovire (apăsare pe sol)
Compatibilitate	Blocuri motor EGO PH1400E / PH1420E / PHX1600
Temperatură de funcționare	0°C până la 40°C
Temperatură de depozitare	-20°C până la 70°C
Nivel de putere acustică garantat	96 dB(A)
Aplicații	Tăierea ierbii și a buruienilor
Întreținere	Curățare regulată, ungerea angrenajelor la fiecare 50 de ore
Siguranță	Purtarea echipamentului de protecție pentru ochi, auz, mănuși, încălțăminte de siguranță; distanță de siguranță de 15 m
Conținutul pachetului	Extensie pentru tuns margini, capac de protecție, cheie hexagonală, cheie multifuncțională, manual de utilizare
Garanție	Consultați site-ul egopowerplus.eu

Întrebări frecvente - STA1500 EGO

Cum să prelungiți firul de tăiere?

Pentru a prelungi firul de tăiere, loviți ușor capul de tăiere pe sol în timp ce unealta este în funcțiune. Acest lucru permite derularea automată a firului. Asigurați-vă că nu loviți prea tare pentru a evita deteriorarea capului.

Ce tip de fir să folosiți?

Folosiți exclusiv fir de tăiere din nailon răsucit cu un diametru maxim de 2,4 mm. Nu folosiți niciodată sfoară, sârmă metalică sau orice alt material care s-ar putea rupe și deveni proiectile periculoase.

Cum să schimbați firul de tăiere?

Scoateți bateria. Tăiați 4 m de fir, introduceți-l în găurile ochiurilor, apoi înfășurați rotind carcasa bobinei în direcția săgeții până când rămân aproximativ 14 cm de fir de fiecare parte. Consultați manualul pentru detalii.

Ce măsuri de siguranță să luați înainte de utilizare?

Purtați întotdeauna ochelari de protecție, protecție auditivă, mănuși și încălțăminte de siguranță antiderapantă. Asigurați-vă că nicio persoană sau animal nu se află la mai puțin de 15 m de zona de lucru.

Cum se asamblează capacul de protecție?

Scoateți bateria. Slăbiți cele două șuruburi de la baza mânerului, aliniați orificiile capacului cu cele ale bazei, apoi fixați-l cu ajutorul șuruburilor și șaibelor elastice. Purtați mănuși pentru a evita tăieturile cu lama.

Cum se curăță unealta?

Scoateți bateria. Îndepărtați ierburile înfășurate în jurul arborelui și al capului de tăiere. Folosiți o perie sau un aspirator pentru fantele de ventilație. Curățați unealta cu o cârpă umedă și un detergent ușor. Nu folosiți solvenți.

Ce să faceți dacă capul de tăiere nu avansează firul?

Verificați dacă firul nu este încurcat în carcasa bobinei, dacă bobina conține suficient fir sau dacă capul nu este obstrucționat de iarbă. Dacă este necesar, demontați și rebobinați firul.

Cum se ung angrenajele de transmisie?

La fiecare 50 de ore de utilizare, scoateți șurubul de etanșare de pe partea laterală a carcasei angrenajului. Dacă unsoarea nu este vizibilă, injectați unsoare pentru angrenaje până la 3/4 cu ajutorul unei seringi. Apoi înșurubați la loc.

Care este distanța de siguranță recomandată?

Mențineți o distanță de cel puțin 15 metri între mașină și alte persoane sau animale. În caz de apropiere, opriți imediat motorul.

Ce să faceți dacă unealta nu pornește?

Verificați dacă bateria este introdusă corect și încărcată, dacă pârghia de deblocare și întrerupătorul-tetieră sunt apăsate simultan și dacă capacul de protecție este bine fixat. Dacă problema persistă, contactați un reparator autorizat.

MANUAL DE UTILIZARE STA1500 EGO

■ A fenti paraméterek PH1400E/PH1420E/PHX1600 meghajtófejjel felszerelve kerültek tesztelésre és mérésre.
Valoarea totală declarată a vibrațiilor a fost măsurată în conformitate cu o metodă standard de testare și poate fi utilizată pentru compararea sculelor între ele;
Valoarea totală declarată poate fi utilizată în evaluare preliminară a expunerii.

OBSERVATIE: Vibrațiile emise în timpul utilizării efective a sculei electrice pot diferi față de valoarea celor declarate pentru scula utilizată; Pentru protejarea operatorului, utilizatorul trebuie să poarte mănuși și protectii auditive în timpul utilizării effective a produsului.

CONTINUTUL AMBALAJULUI

AVERTISMENT: Pentru siguranța și fiabilitatea produsului, toate reparațiile ar trebui efectuate de către un tehnician de service autorizat.

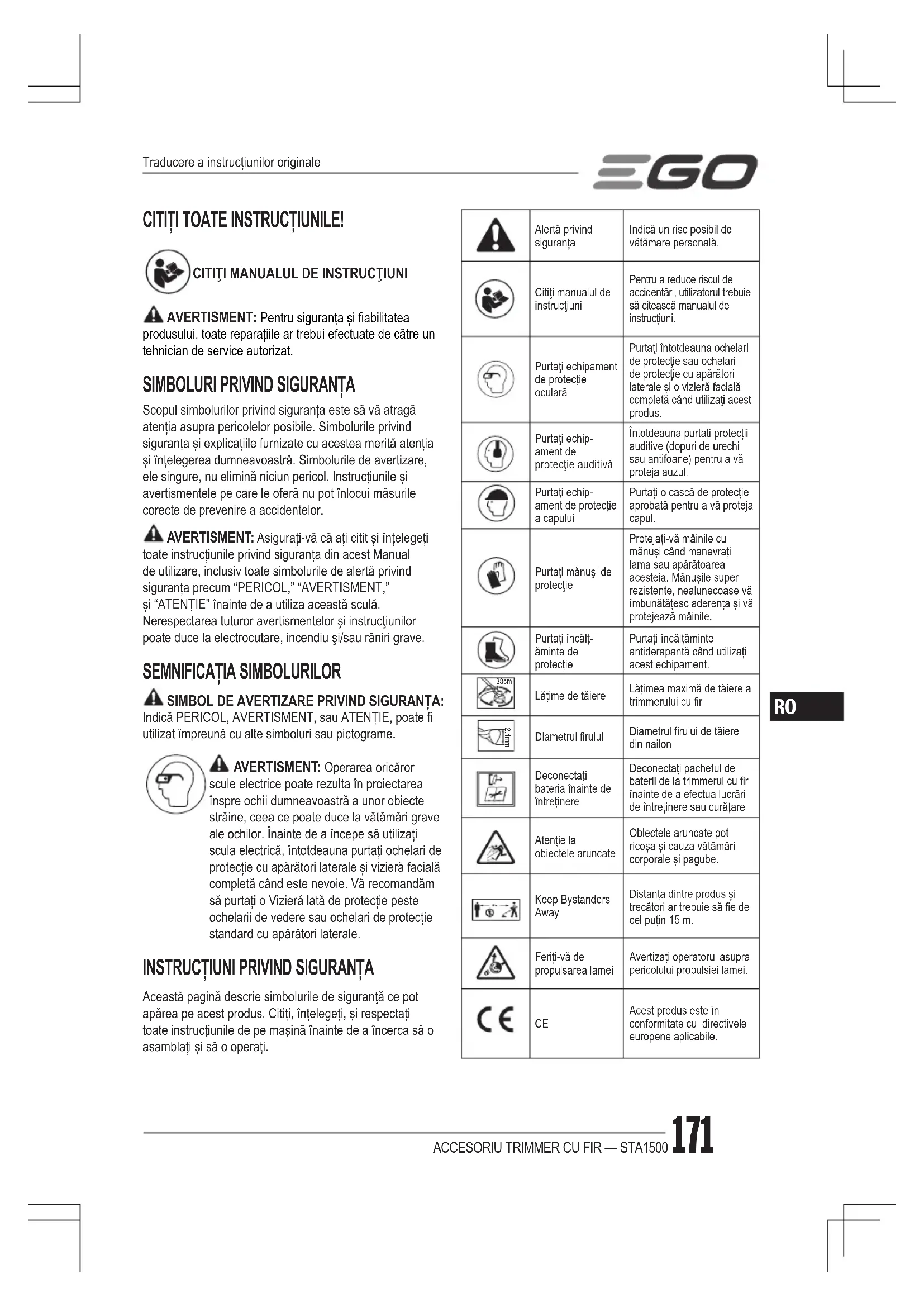

SIMBOLURI PRIVIND SIGURANTA

Scopul simbolurilor privind siguranța este să vă atragă atenția asupra pericolelor posibile. Simbolurile privind siguranța și explicațiile furnizate cu acestea merită atenția și înțelegerea dumneavoastră. Simbolurile de avertizare, ele singure, nu elimină niciun pericol. Instructiunile și avertismentele pe care le oferă nu pot înlocui măsurile corecte de prevenire a accidentelor.

AVERTISMENT: Asigurați-vă că ați citit și înțelegeți toate instrucțiunile privind siguranța din acest Manual de utilizare, inclusiv toate simbolurile de alertă privind siguranța precum "PERICOL," "AVERTISMENT," și "ATENTIE" înainte de a utiliza această sculă. Nerespectarea tuturor avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau răniri grave.

SEMNIFICATIA SIMBOLURILOR

⚠ SIMBOL DE AVERTIZARE PRIVIND SIGURANTA: Indică PERICOL, AVERTISMENT, sau ATENTIE, poate fi utilizat împreună cu alte simboluri sau pictograme.

AVERTISMENT: Operarea oricăror scule electrice poate rezulta în proiectarea înspre ochii dumneavoastră a unor obiecte străine, ceea ce poate duce la vătămări grave ale ochilor. Înainte de a începe să utilizați scula electrică, întotdeauna purtați ochelari de protecție cu apărători laterale și vizieră facială completă când este nevoie. Vă recomandăm să purtați o Vizieră lată de protecție peste ochelarii de vedere sau ochelari de protecție standard cu apărători laterale.

INSTRUCTIUNI PRIVIND SIGURANTA

Această pagină descrie simbolurile de siguranță ce pot apărea pe acest produs. Citiți, înțelegeți, și respectați toate instrucțiunile de pe mașină înainte de a încerca să o asamblăți și să o operați.

	Alertă privind siguranța	Indică un risc posibil de vătămare personală.
	Citiți manualul de instrucțiuni	Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucțiuni.
	Purtați echipament de protecție oculară	Purtați întotdeauna ochelari de protecție sau ochelari de protecție cu apărători laterale și o vizieră facială completă când utilizați acest produs.
	Purtați echip-ament de protecție auditivă	Întotdeauna purtați protecții auditive (dopuri de urechi sau antifoane) pentru a vă proteja auzul.
	Purtați echip-ament de protecție a capului	Purtați o cască de protecție aprobată pentru a vă proteja capul.
	Purtați mănuși de protecție	Protejați-vă mâinile cu mănuși când manevrați lama sau apărătoarea acesteia. Mănușile super rezistente, nealunecoase vă îmbunătățesc aderența și vă protejează mâinile.
	Purtați încălt-ăminte de protecție	Purtați încăltăminte antiderapantă când utilizați acest echipament.
	Lățime de tăiere	Lățimea maximă de tăiere a trimmerului cu fir
	Diametrul firului	Diametrul firului de tăiere din nailon
	Deconectați bateria înainte de întreținere	Deconectați pachetul de baterii de la trimmerul cu fir înainte de a efectua lucrări de întreținere sau curățare
	Atenție la obiectele aruncate	Obiectele aruncate pot ricoșa și cauza vătămări corporale și pagube.
	Keep Bystanders Away	Distanța dintre produs și trecători ar trebuie să fie de cel puțin 15 m.
	Feriți-vă de propulsarea lamei	Avertizați operatorul asupra pericolului propulsiei lamei.
	CE	Acest produs este în conformitate cu directivele europene aplicabile.
UKCA	UKCA	Acest produs este în conformitate cu legislația aplicabilă din Marea Britanie.
	DEEE	Deșeurile produselor electrice nu trebuie să fie eliminate împreună cu deșeurile menajere. Predați- le unui punct de reciclare autorizat.
	Zgomot	Nivelul puterii sunetului garantat. Emisii sonore în mediul înconjurător conform Directivei comunitare europene.
V	Volt Voltaj
mm	Milimetru Lungime sau dimensiuni
cm	Centimetru Lungime sau dimensiuni
kg	Kilogram Greutate

AVERTIZĂRI GENERALE DE SIGURANȚĂ PENTRU MAȘINI

RO

AVERTISMENT: Citiți toate avertizările de siguranță, instrucțiunile, ilustrațiile și specificațiile livrate împreună cu această mașină. Nerespectarea tuturor instrucțiunilor enumerate mai jos se poate solda cu șoc electric, incendiu și/sau vătămare corporală gravă.

Păstrați toate avertismente și instrucțiunile pentru consultare ulterioară.

Termenul „mașină” din avertizări se referă la mașina dumneavoastră electrică (cu cablu) alimentată de la rețeaua electrică sau mașina ) (fără cablu de alimentare) care funcționează cu acumulator.

SIGURANTA ZONEI DE LUCRU

• Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate și întunecoase predispun la accidente.
• Nu puneti în funcțiune mașini în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau prafurilor inflamabile. Mașinile creează scântei, care pot aprinde praful sau gazele.
  ■ Tineți copiii și persoanele prezente la distanță atunci când utilizați o mașină. Distragerea atenției vă poate face să pierdeți controlul.

SIGURANTA ELECTRICĂ

• Ștecherele mașinilor trebuie să corespundă cu priza electrică. Nu modificați niciodată ștecherul în vreun fel. Nu utilizați ștechere adaptoare de priză cu mașinile echipate cu împământare. Ștecherele nemodificate și prizele adecvate vor reduce riscul de electrocutare.
  ■ Evitați contactul corpului cu suprafetele legate la împământare, cum sunt țevile, caloriferele, mașinile de gătit și frigiderele. Acest lucru reprezintă un risc sporit de electrocutare în cazul care corpul dumneavoastră este împământat.
• Nu utilizați sculă în condiții de ploaie sau umezeală. Pătrunderea apei în sculă poate crește riscul de electrocutare sau defecțiuni care ar putea duce la vătămări corporale.
• Nu folositi în mod abuziv cablul de alimentare. Nu utilizați niciodată cablul de alimentare pentru transportul, tragerea sau scoaterea din priză a mașinii. Tineți cablul de alimentare departe de căldură, ulei, margini tăioase sau piese în mișcare. Cablurile electrice deteriorate sau încălcite cresc riscul de electrocutare.
• Când utilizati o mașină în aer liber utilizati un cablu prelungitor adecvat pentru utilizarea în aer liber. Utilizarea unui cablu adecvat pentru utilizare în aer liber reduce riscul de electrocutare.
• În cazul în care este inevitabilă utilizarea unei mașini într-o locație umedă, utilizați o sursa cu întrerupător de circuit cu împământare (GFCI). Utilizarea unui întrerupător GFCI reduce riscul de electrocutare.

SIGURANTA PERSONALĂ

• Păstrați-vă vigilența, urmăriți ceea ce faceți și apelați la bunul simț când utilizați o mașină. Nu utilizați o mașină când sunteți obosit(ă), sau sub influența medicamentelor, a alcoolului ori a medicației. Un moment de neatenție în timp ce utilizați mașini se poate solda cu vătămări grave.
• Utilizați echipamente individuale de protecție. Purtați întotdeauna echipament de protecție oculară. Echipamentele de protecție, cum ar fi masca de praf, bocancii de protecție antiderapanți, casca sau antifoanele utilizate în condiții corespunzătoare, vor reduce vătămările corporale.
  ■ Preveniți pornirea accidentală. Asigurați-vă că întrerupătorul este în poziția oprit înainte de a conecta mașina la o sursă de alimentare și/sau set de accumulatori, înainte de a ridica sau de a transporta mașina. Transportul mașinilor cu degetul pe întrerupător sau acționarea mașinilor alimentate electric,

predispune la accidente.

• Îndepărtați orice cheie de reglare sau cheie fixă înainte de a porni mașina. O cheie lăsată într-o piesă rotativă a sculei electrice poate duce la vătămări.
• Nu încercați să ajungeți în locuri inaccesibile. Păstrați-vă stabilitatea și echilibrul în orice moment. Astfel veți avea un control mai bun asupra mașinii în situații neașteptate.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Păstrați-vă părul și îmbrăcămintea departe de componentele în mișcare. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele în mișcare.
• Dacă sunt furnizate dispositive pentru conectarea sistemelor de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și utilizate corespunzător. Utilizarea dispositivelor de colectare a prafului poate reduce pericolele legate de praf.
• Nu permiteți ca familiaritatea dobândită în urma utilizării frecvente a mașinilor să vă facă să neglijați sau să nesocotiți principiile de siguranță ale sculei. O operație neglijentă poate cauza vătămări grave într-o fracțiune de secundă.

UTILIZAREA Şİ İNGRIJIREA MAŞINII

• Nu forțați mașina. Utilizați mașina potrivită pentru aplicația dumneavoastră. Mașina corecță va face o treabă mai bună și mai sigură când este utilizată conform specificațiilor pentru care a fost concepută.
• Nu utilizați mașina dacă întrerupătorul nu comută pe pozițiile pornit și oprit. Orice mașină care nu poate fi controlată cu întrerupătorul este periculoasă și trebuie reparată.
  ■ Deconectați ștecherul de la sursa de alimentare și/sau scoateți setul de accumulatori, dacă este detașabil, de la mașină înainte de a efectua ajustări, de a schimba accesoriiile sau de a depozita mașinile. Astfel de măsuri preventive reduc riscul de pornire accidentală a mașinii.
• Păstrați mașinile inactive într-un loc inaccesibil copiilor și nu permiteți persoanelor care nu sunt familiarizate cu mașina sau cu aceste instrucțiuni să opereze mașina. Mașinile sunt periculoase în măinile utilizatorilor neinstruiti.
• Întrețineți mașina și accesoriiile. Verificați dacă există abateri de la coaxialitate sau gripări ale pieselor în mișcare, avarii ale pieselor și orice altă situație care poate afecta funcționarea mașinii. Dacă este deteriorată, reparați mașina înainte de utilizare. Multe accidente sunt cauzate de mașini prost întreținute.

- Păstrați mașinile de tăiat ascuțite și curate. Mașinile așchietoare întreținute corespunzător și cu muchii de tăiere ascuțite riscă mai puțin să se îndoaie și sunt mai ușor de controlat.

- Utilizați mașina, accesoriiile și biturile de mașină etc. în conformitate cu aceste instrucțiuni, ținând cont de condițiile de lucru și lucrarea de efectuat. Utilizarea mașinii pentru operații diferite de cele intenționate s-ar putea solda cu o situație periculoasă.

■ Mențineți mânerele și suprafețele de apucat uscate, curate și fără ulei și vaselină. Mânerele și suprafețele de apucare alunecoase nu permit manevrarea în siguranță și controlul asupra mașinii în situații neașteptate.

UTILIZAREA Şİ İNGRIJIREA MAŞINILOR CU BATERIE

■ Reîncârcați numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un tip de set de acumulatori poate prezenta risc de incendiu dacă este utilizat cu alt set de acumulatori.
Utilizați mașinile numai cu seturile de accumulatori special menționate. Utilizarea oricărui alt set de accumulatori prezintă risc de accidente și incendiu.
- Când nu se utilizează setul de accumulatori, tineți-l departe de alte obiecte metalice precum clamele de hârtie, monedele, cheile, cuiele, şuruburile sau alte obiecte metalice mici care pot realiza o conexiune între borne. Scurtcircuitarea bornelor accumulatorului poate produce arsuri sau un incendiu.
- În condiții abuzive se poate scurge lichid din accumulator; evitați contactul. Dacă are loc contactul accidental, clătiți cu apă. Dacă lichidul intră în contact cu ochii, efectuați suplimentar un consult medical. Lichidul scurs din accumulator poate produce iritări sau arsuri.
- Nu utilizați un set de accumulatori sau o mașină deteriorată ori modificată. Acumulatorii deteriorați sau modificați pot prezenta comportament imprevizibil, care poate duce la incendiu, explozie sau risc de vătămare.
Nu expuneți setul de accumulatori la foc sau mașina la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie.
- Respectați instrucțiunile de încărcare și nu încărcați setul de accumulatori sau mașina în afara intervalului de temperatură specificat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specificat poate duce la deteriorarea accumulatorului și la creșterea riscului de incendiu.

INSTRUIRE

■ Citiți cu atenție instrucțiunile. Familiarizați-vă cu

三GO

comenzile și cu utilizarea corectă a mașinii.

- Nu permiteți niciodată persoanelor nefamiliarizate cu aceste instrucțiuni sau copiilor să utilizeze aparatul. Reglementările locale pot restricționa vârsta operatorului.

■ Rețineți că operatorul sau utilizatorul este responsabil de accidentele sau pericolele la care sunt supuse alte persoane sau bunurile acestora.

PREGĂTIRE

■ Nu utilizați niciodată mașina în timp ce sunt oameni, mai ales copii, sau animale în apropiere.
■ Purtati în permanență echipament de protectie oculară și încăltăminte rezistentă când utilizati mașina.
■ Distanța dintre produs și trecători trebuie să fie de cel puțin 15 m.
- Nu utilizati mașina dacă sunteti obosit, bolnav sau sub influența alcoolului sau a medicamentelor.

FUNCTIONARE

Utilizați mașina numai pe timp de zi sau în condiții de lumină artificială bună.
Nu puneți niciodată mașina în funcțiune cu apărătorile sau scuturile deteriorate sau fără apărători ori scuturi montate pe poziție.
■ Porniți motorul numai atunci când mâinile și picioarele sunt la distanță de elementele de tăiere.
■ Deconectați întotdeauna cositoarea de la sursa de alimentare (de ex. îndepărtați setul de accumulatori).

■ de fiecare dată când lăsați mașina nesupravegheată;
■ înainte de eliminarea unui blocaj;
■ înainte de verificarea, curățarea sau orice intervenție adusă mașinii,
■ după lovirea unui obiect străin;
- ori de câte ori mașina începe să vibreze anormal.

■ Aveți grijă să nu vă vătămați picioarele și mâinile de la dispozitivul de tăiere.

■ Asigurați-vă întotdeauna că orificiile de ventilație nu sunt blocate de reziduuri.

ÎNTRETINERE ŞI DEPOZITARE

■ Deconectați mașina de la sursa de alimentare (de ex. îndepărtați setul de accumulatori) înainte de a efectua orice lucrări de întretinere sau curătare.
■ Folosiți numai piese de schimb și accesorii recomandate de producător.
- Inspectați și efectuați întreținerea mașinii cu regularitate. Datți mașina la reparat numai unui reparator autorizat.

- Când nu este utilizată, nu lăsați mașina la îndemâna copiilor.

ALTE AVERTIZĂRI SUPLIMENTARE DE SIGURANTĂ

- Evitați mediile periculoase - Nu utilizați aparate electrice pe pante ude sau cu umezeală.

• Păstrați apărătorile instalate și în stare de funcționare.
  ■ Tineți mâinile și picioarele departe de zona de tundere.

■ Pentru a reduce riscul de rănire, nu lucrați niciodată stând pe o scară sau pe orice alt suport nesigur. Nu țineți niciodată accesoriiul de tăiere la înălțime deasupra taliei.

■ Verificați accesoriiul de tăiere la intervale scurte regulate în timpul utilizării, sau imediat dacă observați o modificare vizibilă a modului de tăiere.
- Pentru rezultate optime, accumulatorul trebuie încărcat într-o locație în care temperatura este mai mare de 5°C și mai mică de 40°C. Nu îl depozitați în exterior sau în vehicule.
- Dacă cineva se apropie de dumneavoastră, opriți imediat motorul și accesoriiul de tăiere.
- Avertizați operatorul asupra pericolului propulsiei lamei (valabil numai pentru produsul echipat cu o lamă cu 3 dinți).

■ Propulsarea lamei poate avea loc când lama rotativă intră în contact cu un obiect care nu este tăiat imediat.
■ Propulsarea lamei poate să fie suficient de violentă încât să cauzeze propulsarea sculei și/sau a operatorului în orice direcție, și eventual poate cauza pierderea controlului asupra trimmerului.
■ Propulsarea lamei poate avea loc fără avertisment dacă lama întâmpină dificultăți, se blochează sau este prinsă.
■ Propulsarea are şanse mai mari să apară în zone unde materialul ce trebuie tăiat este greu de văzut

- Nu instalați lama pe un trimmer fără a instala corect toate piesele necesare. Neutilizarea componentelor adecvate poate cauza proiectarea lamei și rănirea grave a operatorului și/sau a trecătorilor. Eliminați lamele îndoite, exfoliate, crăpate, fisurate sau avariate în vreun fel. Utilizați o lamă ascuțită. O lamă tocită are șanse mai mari să provoace dificultăți și să fie propulsată. (utilizați numai o lamă cu 3 dinți).

- O lamă de debitare/fir poate cauza răniri în cazul care continuă să se rotească după oprirea motorului sau eliberarea trăgaciului. Mențineți un control adecvat asupra trimmerului până la oprirea completă a lamei/firului.

■ Sculele electrice alimentate cu baterii nu trebuie să fie racordate la o priză electrică, de aceea, acestea sunt întotdeauna în stare de functionare.
Atenție la eventualele riscuri chiar și când scula nu este în funcțiune. Aveți grijă când efectuați operații de întreținere sau de service.
Nu spălați trimmerul cu furtunul de grădină; evitați pătrunderea apei în motor și în conexiunile electrice.
În cazul situațiilor care nu sunt adresate în acest manual, utilizați grijă și răționament. Contactați centrul de service pentru clienți EGO pentru asistență.
Utilizați numai seturile de accumulatori și încărcătorii din fig.A.

SPECIFICATII

Mecanismul de tăiere Cap cu bobină
Diametrul firului	Fir de nailon răsucit de 2,4 mm
Lățime de tăiere 38 cm
Turație la mers în gol 5000/6000 min	-1
Greutate (fără set de accumulatori) 1,59 kg
Temperatură de funcționare recomandată	0°C-40°C
Temperatură de stocare recomandată	-20°C-70°C
Nivel de putere sonoră măsurat L_WA	93,2 dB(A)K=2,2 dB(A)(PH1400E)
	93,89 dB(A)K=1,46 dB(A)(PH1420E)
	92 dB(A)K=3,1 dB(A)(PHX1600)
Max. Nivel de presiune sonoră la urechea operatorului L_PA	73,2 dB(A)K=3 dB(A)(PH1400E)
	81,6 dB(A)K=3 dB(A)(PH1420E)
	86 dB(A)K=3 dB(A)(PHX1600)

Nivel de putere sonoră garantată L_WA (conform 2000/14/CE)		96 dB(A)
Vibrații a_h	Mâner frontal de operare	4,2 m/s ^2 K=1,5 m/s ^2 (PH1400E)
		2,23 m/s ^2 K=1,5 m/s ^2 (PH1420E)
		4,85 m/s ^2 K=1,5 m/s ^2 (PHX1600)
	Mâner posterior	2,7 m/s ^2 K=1,5 m/s ^2 (PH1400E)
		2,03 m/s ^2 K=1,5 ms ^2 (PH1420E)
		2,67 m/s ^2 K=1,5 m/s ^2 (PHX1600)

■ Parametrii de mai sus sunt testați și măsurați când scula este echipată cu capul de alimentare PH1400E/PH1420E/PHX1600.
Valoarea totală declarată a vibrațiilor a fost măsurată în conformitate cu o metodă standard de testare și poate fi utilizată pentru compararea sculelor între ele;
■ Valoarea totală declarată poate fi utilizată în evaluarea preliminară a expunerii.

OBSERVATIE: Vibratiile emise în timpul utilizării effective a sculei electrice pot diferi față de valoarea celor declarate pentru scula utilizată; Pentru protejarea operatorului, utilizatorul trebuie să poarte mănuși și protecții auditive în timpul utilizării effective a produsului.

CONTINUTUL AMBALAJULUI

DENUMIRE PIESĂ CANTITATE
Accesoriu trimmer cu fir 1
Apărătoare 1
Cheie hexagonală 1
Cheie multifunțională 1
Manual de instrucțiuni 1

三GO

Pentru informați asupra firului de tăiere recomandat, vă rugăm vizitați-ne site-ul egopowerplus.eu sau consultați catalogul produselor EGO.

DESCRIERE

DESCRIEREA ACCESORIULUI COSITORII CU FIR (Fig. A)

1. Dop
2. Ax trimmer cu fir
3. Fir de tăiere
4. Cap trimmer (Cap cu proeminentă)
5. Clapă de detaşare
6. Lamă de tăiere fir
7. Apărătoare
8. Cheie hexagonală
9. Cheie multifuncțională

AVERTISMENT: Nu utilizati niciodată scula fără apărătoarea bine fixată. Apărătoarea trebuie să fie întotdeauna instalată pe sculă pentru a proteja utilizatorul.

ASAMBLAREA

AVERTISMENT: În caz de piese avariate sau care lipsesc, nu utilizati acest produs dacă piesele nu sunt înlocuite. Utilizarea acestui produs cu piese avariate sau lipsă poate rezulta în vătămări personale grave.

AVERTISMENT: Nu încercați să modificați acest produs sau să creați accesorii nerecomandate pentru acest trimmer cu fir. Orice alterare sau modificare este considerată utilizare greșită și poate duce la condiții periculoase ce pot rezulta în vătămări personale grave.

AVERTISMENT: Pentru a preveni pornirea accidentală care ar putea cauza vătămări personale grave, întotdeauna scoateți setul de accumulatori din mașină când asamblăți componente.

ATAŞAREA APĂRĂTORII

AVERTISMENT: Purtați întotdeauna mănuși când montați sau înlocuți apărătoarea. Aveți grijă la lama de pe apărătoare și protejați-vă mâna împotriva täieturilor.

AVERTISMENT :Nu utilizați niciodată mașina fără apărătoarea bine fixată. Apărătoarea trebuie să fie întotdeauna instalată pe mașină pentru a proteja utilizatorul! Când apărătoarea este atașată, nu încercați niciodată să o îndepărtați sau să o reglați; dacă este nevoie să fie înlocuită, această operație trebuie executată

de un technician de service autorizat!

Slăbiti și îndepărtați cele două șuruburi de la baza tijei (Fig. B), aliniați orficiile de montare ale apărătorii cu orificiile de asamblare și blocați apărătoarea pe baza tijei cu ajutorul celor două șuruburi, împreună cu cele două șaibe elastice (Fig. C).

Asigurati-vă că apărătoarea este fixată conform ilustrațiilor din Fig. C & D, orice fixare inversată va cauza un mare pericol!

CONECTAREA ACCESORIULUI DE TRIMMER CU FIR LA CAPUL DE ALIMENTARE

Acest accesoriu de trimmer cu fir este conceput pentru a fi utilizat cu Capul de alimentare EGO Power PH1400E/PH1420E/PHX1600.

Consultați secțiunea privind “ INSTALAREA UNUI ACCESORIU LA CAPUL DE ALIMENTARE ” din manualul de instrucțiuni al capului de alimentare PH1400E/PH1420E/PHX1600.

FUNCTIONAREA

AVERTISMENT: Nu permiteți ca familiarizarea cu acest produs să vă facă neglijent. Amintiți-vă că o fracțiune de secundă de neglijență este suficientă pentru a provoca vătămări grave.

AVERTISMENT: Întotdeauna purtați protecție oculară și echipament de protecție auditivă. Nerespectarea acestei instrucțiuni ar putea avea ca rezultat proiectarea în ochi a obiectelor și alte posibile vătămări grave.

APLICATII

Puteți utiliza acest produs în scopul menționat mai jos:

■ Tunderea ierbii și a buruienilor din jurul verandelor, gardurilor și a teraselor

OBSERVATIE: Scula trebuie utilizată numai în scopul pentru care a fost proiectată. Orice altă utilizare este considerată a fi caz de utilizare necorespunzătoare.

Înaintea fiecărei utilizări, verificați pentru depistarea pieselor uzate/avariate.

Verificați capul cu bobina, apărătoarea și mânerul frontal de operare și înlocuți piesele care sunt fisurate distorsionate, îndoite sau avariate în vreun fel.

Lama de tăiere a firului de pe muchia apărătorii se poate toci cu timpul. Se recomandă să o ascuțiți periodic cu o pilă sau să o înlocuiti cu una nouă.

AVERTISMENT: Întotdeauna purtați mănuși când

atașați sau înlocuți apărătoarea ori când înlocuiși sau ascuții lama. Rețineți amplasamentul lamei pe apărătoare și protejați-vă mâna împotriva tăieturilor.

AVERTISMENT: Pentru prevenirea rănilor personale grave, scoateți setul de acumulatori din capul de alimentare înainte de a depana, curăța, înlocui accesoriile sau de a îndepărta materialul din produs.

UTILIZAREA TRIMMERULUI CU FIR CU CAPUL DE ALIMENTARE

AVERTISMENT: Îmbrăcați-vă corespunzător pentru a reduce riscul de rănire când utilizați această sculă. Nu purtați haine largi sau bijuterii. Purtați echipament de protecție/oculari și auditiv/pentru urechi. Purtați pantaloni lungi rezistenți, cizme și mănuși. Nu purtați pantaloni scurți, sandale sau să stați desculț.

AVERTISMENT: Curățați zona de tuns înainte de fiecare utilizare. Îndepărtați toate obiectele, cum ar fi pietre, sticlă spartă, cuie, sărmă sau fire care pot fi aruncate sau se pot încurca în capul de tăiere. Îndepărtați din zonă copiii, trecătorii și animalele de companie. În cel mai rău caz, țineți copiii, trecătorii și animalele la cel puțin 15m distanță; la această distanță încă persistă riscul lovirii trecătorilor cu obiecte proiectate. Trecătorii trebuie încurajați să poarte ochelari de protecție. Dacă cineva se apropie de dumneavoastră, opriți imediat motorul și capul de tăiere.

Pentru o utilizare mai sigură și mai bună, așezatii-vă pe umăr cureaua de umăr. Reglați curea de umăr într-o poziție confortabilă de lucru. Țineți întotdeauna trimmerul cu fir cu o mână pe mânerul posterior și cu cealaltă mână pe mânerul frontal de operare. Apucați ferm cu ambele mâini în timpul utilizării sculei. Trimmerul cu fir trebuie menținut într-o poziție confortabilă cu mânerul posterior aproximativ la înălțimea șoldului. Capul trimmerului trebuie să fie paralele cu solul astfel încât să intre ușor în contact cu materialul ce trebuie tăiat fără ca operatorul să fie nevoit să se aplece (Fig. B).

AVERTISMENT: Cureaua de umăr este și un mecanism rapid de detașare în situații periculoase. În caz de urgență, îndepăratați imediat cureaua de pe umăr, indiferent de modul de instalare al curelei.

După fiecare utilizare, curățați trimmerul.

Consultați secțiunea ÎNTRETINEREA pentru instrucțiuni privind curățarea.

PORNIREA/OPRIREA SCULEI

Consultați sectiunea privind “ PORNIREA/OPRIREA CAPULUI DE ALIMENTARE ” din manualul de instrucțiuni al capului de alimentare PH1400E/PH1420E/PHX1600.

AJUSTAREA LUNGIMII FIRULUI DE TĂIERE

Capul trimmerului permite utilizatorului să elibereze mai mult fir fără să oprească motorul. Pe măsură ce firul devine fragil sau uzat, fir adițional poate fi eliberat prin lovirea ușoară a capului cu bobină de sol în timpul operării trimmerului (Vezi Fig. E).

OBSERVATIE: Eliberarea firului devine mai dificilă pe măsură ce firul devine mai scurt.

AVERTISMENT: Nu îndepărtați sau să modificați ansamblul lamei de tăiere a firului. Lungimea excesivă a firului poate cauza supraîncălzirea motorului și poate duce la răni personale grave.

ÎNLOCUIREA FIRULUI

OBSERVATIE: Întotdeauna utilizați firul de tăiere din nailon cu un diametru maxim de 2,4mm. Utilizarea unui fir diferit de cel specificat poate duce la supraîncălzirea trimmerului cu fir sau la avarierea acestuia.

AVERTISMENT: Nu utilizati niciodată fir de metal ranforsat, sârmă, frânghie, etc. Acestea se pot rupe și pot deveni proiectile periculoase.

1. Îndepărtați accumulatorul
2. Îndepăratați firul de tăiere rămas, dacă este nevoie. Pur și simplu trageți-l cu mâna.
3. Tăiați un fir de tăiere de 4m, Introduceți firul în gaura de montare din interiorul orificiului (Fig. F). Împingeți și trageți firul din partea opusă până când în ambele laturi ale bobinei firele au aceeași lungime.
4. Apăsați, în timp ce rotiți suportul în direcția săgeții, pentru a înfășura firul pe bobină până când aproximativ 14cm de fir apar în ambele părți (Fig. G).
5. Apăsați în jos suportul de bobină în timp ce instalați firele pentru a derula manual firul și a vă asigura că asamblarea capului de trimmer este corectă.

Când firul de tăiere se rupe din orificiul de ieșire al acestuia sau dacă firul nu este eliberat când capul trimmerului este lovit, urmați pașii de mai jos:

1. Îndepărtați setul de accumulatori
2. Apăsați cele două clape de detașare de la baza suportului bobinei și scoateți suportul de bobină extrăgându-I direct (Fig. H și I).

三GO

1. Scoateți firul de tăiere de pe suportul bobinei.
2. Tinând cu o mână baza bobinei, apucați cu cealaltă suportul acesteia și aliniați clapetele de pe suportul bobinei cu găurile din baza suportului (Fig. J); utilizați- vă palma pentru a apăsa și roti suportul bobinei înspre stânga și dreapta până când clapetele sunt blocate cu baza suportului (Fig. K).
3. Urmați instrucțiunile din “ÎNLOCUIREA FIRULUI” pentru a reîncărca firul de tăiere.

Când doriți să utilizați scula ca și trimmer de gard viu, urmații pașii ilustrați din Fig. L și M pentru a demonta capul trimmerului.

ÎNTRETINEREA

AVERTISMENT: Înainte de a inspecta, curăța sau de efectua operațiuni de service asupra aparatului, opritii motorul, asigurați-vă că toate componentele mobile sunt oprite și îndepăratați setul de acumulatori dacă este nevoie. Nerespectarea acestor instrucțiuni se poate solda cu vătămări corporale grave sau distrugerea bunurilor.
AVERTISMENT: Când efectuați operații de service, utilizați doar piese de schimb identice. Utilizarea oricăror altor piese poate crea un pericol sau poate produce pagube. Pentru a asigura siguranța și fiabilitatea produsului, toate reparațiile, în afara celor menționate în aceste instrucțiuni de întreținere ar trebui efectuate de către un tehnician de service autorizat.

ÎNTRETINERE GENERALĂ

Evitați utilizarea solventilor când curățați piese din plastic. Majoritatea pieselor din plastic sunt susceptibile să se deterioreze de la diverse tipuri de solventi comerciali și se pot defecta prin utilizarea acestora. Utilizați cărpe curate pentru a îndepărta murdăria, praful, uleiul, vaselina etc.

CURĂȚAREA PRODUSULUI

• Curățați iarba care s-ar fi putu înfășura în jurul axului motorului sau a capului trimmerului.
  Utilizați o perie mică sau un aspirator mic pentru a curăța fantele de aerisire de pe carcasa posterioară.
  ■ Curățați produsul cu ajutorul unei cărpe umede și cu detergent slab.
  Nu utilizați detergenți puternici pe carcasa de plastic sau pe mâner. Acestea pot fi deteriorarea de anumite uleiuri parfumate precum brad și lămâie, și de către solventi precum kerosenul. Umezeala poate cauza un risc de electrocutare. Ștergeți orice urmă de umezeală cu o cârpă uscată.

LUBRIFIEREA ANGRENAJELOR DE TRANSMISIE

Angrenajele de transmisie din carcasa cutiei de viteze trebuie lubrifiate periodic cu unsoare pentru angrenaje. Verificați nivelul unsorii din carcasa cutiei de viteze la fiecare 50 de ore de utilizare îndepărtând şurubul de etanșeizare de pe latura carcasei.

Dacă pe laturile angrenajului nu se vede unsoare, urmați pașii de mai jos pentru a umple cu unsoare de angrenaj 3/4 din capacitate.

Nu umpleți complet angrenajele de transmisie.

1. Tineți trimmerul cu fir culcat pe o parte astfel încât șurubul de etanșeizare să fie îndreptat în sus.
2. Utilizați cheia multifuncțională furnizată pentru a slăbi și îndepărta şurubul de etanșeizare.
3. Utilizați o seringă (neinclusă) pentru a injecta o cantitate de unsoare în orificiul şurubului; nu depăşitii 3/4 din capacitate.
4. După injectare, strângeti şurubul de etanşeizare.

DEPOZITAREA PRODUSULUI

■ Detaşati setul de accumulatori de pe trimmerul tuns iarbă.
■ Curățați scula bine înainte de a o depozita.
- Dacă accesoriiul trimmer cu fir este detașat de capul de alimentare și depozitat separat: Instalați dopul pe tija dispozitivului pentru a se evita pătrunderea murdăriei în cuplor.
- Depozitați aparatul într-un loc uscat, bine aerisit, închis cu cheia sau la înălțime, în care copiii nu au acces. Nu depozitați produsul pe sau lângă fertilizanți, benzină sau alte chimicale.

Protejarea mediului înconjurător

Nu eliminați echipamentul electric, acumulatorul epuizat și încărcătorul de acumulator împreună cu deșeurile menajere! Predați acest produs unui punct de reciclare autorizat și puneți-l la dispoziția colectării separate. Mașina electrică trebuie returnată unui centru de reciclare ecologic.

GHID DE DEPANARE

PROBLEMĂ CAUZĂ SOLUȚIE
Trimmerul cu fir nu pornește.	■ Setul de acumulatori nu este atașat de capul de alimentare.■ Nu există contact electric între capul de alimentare și setul de acumulatori.■ Setul de acumulatori este descărcat.■ Maneta de blocare și trăgaciu sunt apăsate simultan.
FIRUL trimmerului se oprește în timpul utilizării.	■ Apărătoarea nu este montată pe trimmer, rezultând un fir prea lung de depășește și un motor suprasolicitat.■ Este utilizat un fir gros.■ Axul motorului sau capul trimmerului sunt blocate cu iarbă.■ Motorul este suprasolicitat.■ Setul de acumulatori sau trimmerul sunt prea fierbinți.■ Setul de acumulatori este deconectat de la sculă.■ Setul de acumulatori este descărcat.

EGO

PROBLEMĂ CAUZĂ	SOLUȚIE
Capul trimerului nu mai debitează fir.	Axul motorului sau capul trimmerului sunt blocate cu iarbă.Pe bobină nu mai este suficient fir.Capul trimmerului este murdar.Firul este încărcat în suportul de bobină.Firul este prea scurt.	Oprită trimmerul, îndepăratați acumulatorul și curățați iarba de pe axul motorului și capul trimmerului.Îndepăratați acumulatorul și înlocuiti firul de tăiere; respectați instrucțiunile din capitolul “ÎNLOCUIREA FIRULUI” din acest manual.Îndepăratați acumulatorul și curățați bobina, suportul bobinei și baza acesteia.Îndepăratați acumulatorul, îndepăratați firul de pe bobină și înfășurați; respectați instrucțiunile din capitolul “ÎNLOCUIREA FIRULUI” din acest manual.Scoateți acumulatorul și scoateți firele în timp ce apăsați alternativ în jos pe și eliberați butonul de derulare a firului.
larbă înfășurată în jurul capului trimmerului și a carcasei motorului.	Tăierea ierbii înalte la nivelul solului.	Tăiați iarba înaltă de sus în jos, îndepărtând maxim 20 cm cu fiecare tăiere pentru a preveni înfășurarea.
Lama nu taie firul.	Lama de tăiere a firului situată marginea apărătorii s-a tocit.	Ascuții lama de tăiere a firului cu o pilă sau înlocuiti-o cu una nouă.
Fisuri pe capul trimmerului sau suportul bobinei se detașează ușor de baza bobinei.	Capul trimmerului este uzat..	Înlocuiti capul de tăiere a ierbii imediat; respectați secțiunea „ÎNLOCUIREA CAPULUI DE TĂIERE A IERBII” din acest manual.
În timpul înlocuirii firului, firul nu poate fi încărcat corect pe capul trimmerului.	Firele de ÎNCĂRCARE ale suportului bobinei nu se aliniază cu orificiile din baza bobinei.Firul nu este introdus corect în gaura de montare din orificiu.	Rotiți suportul de bobină în direcția săgeții aliniând firul de ÎNCĂRCARE de pe suportul bobinei cu orificiile din baza bobinei.Aliniați mai întâi firele de ÎNCĂRCARE cu orificiile, după care introduceți firul în gaura de montare din interiorul orificiului.

GARANTIA

POLITICA DE GARANTIE EGO

Vă rugăm consultați website-ul egopowerplus.eu pentru termenii și condițiile complete ale politicii de garantie EGO.

PREBERITE VSA NAVODILA!

PREBERITE PRIROČNIK Z NAVODILI ZA UPORABO

OPOZORILO: Za zagotovitev varnosti in zanesljivosti mora vsa popravila izvesti usposobljen serviser.

VARNOSTNI SIMBOLI
