Typ výrobku	Nástavec na vyžínač
Značka	EGO
Model	STA1500
Hmotnost (bez baterie)	1,59 kg
Šířka řezu	38 cm
Průměr struny	2,4 mm (nylon torsadé)
Otáčky naprázdno	5000 - 6000 min⁻¹
Mechanismus řezu	Bicí hlava (opření o zem)
Kompatibilita	Motorové bloky EGO PH1400E / PH1420E / PHX1600
Provozní teplota	0°C až 40°C
Skladovací teplota	-20°C až 70°C
Zaručená hladina akustického výkonu	96 dB(A)
Použití	Sekání trávy a plevele
Údržba	Pravidelné čištění, mazání ozubených kol každých 50 hodin
Bezpečnost	Nošení ochrany očí, sluchu, rukavic, bezpečnostní obuvi; bezpečnostní vzdálenost 15 m
Obsah balení	Nástavec na vyžínač, ochranný kryt, šestihranný klíč, multifunkční klíč, návod k použití
Záruka	Navštivte stránky egopowerplus.eu

Často kladené otázky - STA1500 EGO

Jak prodloužit řeznou strunu?

Pro prodloužení řezné struny lehce udeřte řeznou hlavou o zem, když je nástroj v chodu. Tím se struna automaticky odvinuje. Dbejte na to, abyste neudeřili příliš silně, aby nedošlo k poškození hlavy.

Jaký typ struny použít?

Používejte výhradně řeznou strunu z krouceného nylonu o maximálním průměru 2,4 mm. Nikdy nepoužívejte provaz, kovový drát nebo jiný materiál, který by se mohl přetrhnout a stát se nebezpečným projektilem.

Jak vyměnit řeznou strunu?

Vyjměte baterii. Odstřihněte 4 m struny, vložte ji do otvorů v očkách a poté navíjejte otáčením cívky ve směru šipky, dokud na každé straně nezůstane asi 14 cm struny. Podrobnosti najdete v návodu.

Jaká bezpečnostní opatření učinit před použitím?

Vždy noste bezpečnostní brýle, ochranu sluchu, rukavice a protiskluzovou bezpečnostní obuv. Ujistěte se, že se žádná osoba nebo zvíře nenachází ve vzdálenosti menší než 15 m od pracovní oblasti.

Jak sestavit ochranný kryt?

Vyjměte baterii. Povolte dva šrouby na základně rukojeti, zarovnejte otvory krytu s otvory základny a poté jej upevněte pomocí šroubů a pružných podložek. Noste rukavice, abyste se vyhnuli pořezání nožem.

Jak čistit nástroj?

Vyjměte baterii. Odstraňte trávu omotanou kolem hřídele a řezné hlavy. Použijte kartáč nebo vysavač k čištění ventilačních otvorů. Nástroj otřete vlhkým hadříkem a jemným čisticím prostředkem. Nepoužívejte rozpouštědla.

Co dělat, když řezná hlava neposouvá strunu?

Zkontrolujte, zda není struna zamotaná v cívce, zda je v cívce dostatek struny nebo zda není hlava ucpaná trávou. V případě potřeby ji rozeberte a strunu převinout.

Jak promazat převodová ozubená kola?

Každých 50 hodin provozu odšroubujte těsnicí šroub na boku převodové skříně. Pokud není mazivo vidět, vstříkněte převodové mazivo do 3/4 objemu pomocí injekční stříkačky. Poté šroub opět utáhněte.

Jaká je doporučená bezpečnostní vzdálenost?

Udržujte vzdálenost alespoň 15 metrů mezi strojem a ostatními osobami nebo zvířaty. Pokud se někdo přiblíží, okamžitě vypněte motor.

Co dělat, když nástroj nenastartuje?

Zkontrolujte, zda je baterie správně vložena a nabita, zda je současně stisknuta odjišťovací páčka a spoušťový spínač a zda je ochranný kryt správně nasazen. Pokud problém přetrvává, kontaktujte autorizovaný servis.

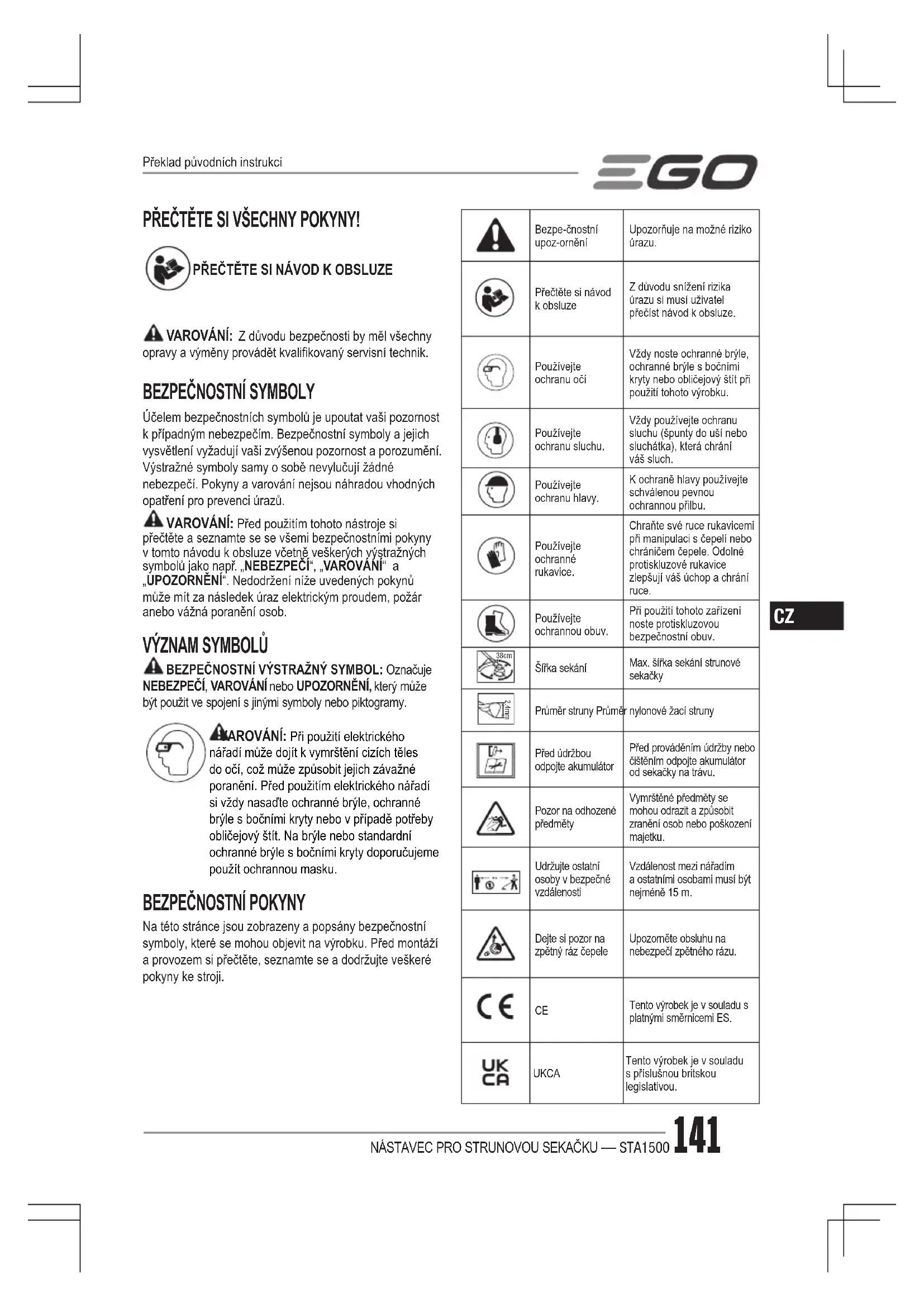

NÁVOD K OBSLUZE STA1500 EGO

VAROVÁNÍ: Z důvodu bezpečnosti by měl všechny opravy a výměny provádět kvalifikovaný servisní technik.

BEZPEČNOSTNÍ SYMBOLY

Účelem bezpečnostních symbolů je upoutat vaši pozornost k případným nebezpečím. Bezpečnostní symboly a jejich vysvětlení vyžadují vaši zvýšenou pozornost a porozumění. Výstražné symboly samy o sobě nevylučují žádné nebezpečí. Pokyny a varování nejsou náhradou vhodných opatření pro prevenci úrazů.

⚠️ VAROVÁNÍ: Před použitím tohoto nástroje si přečtěte a seznamte se se všemi bezpečnostními pokyny v tomto návodu k obsluze včetně veškerých výstražných symbolů jako např. „NEBEZPEČÍ“, „VAROVÁNÍ“ a „UPOZORNĚNÍ“. Nedodržení níže uvedených pokynů může mit za následek úraz elektrickým proudem, požár anebo vážná poranění osob.

VÝZNAM SYMBOLŮ

BEZPEČNOSTNÍ VÝSTRAŽNÝ SYMBOL: Označuje NEBEZPEČÍ, VAROVÁNÍ nebo UPOZORNĚNÍ, který může být použit ve spojení s jinými symboly nebo piktogramy.

AROVÁNÍ: Při použití elektrického nářadí může dojít k vymrštění cizích těles do očí, což může způsobit jejich závažné poranění. Před použitím elektrického nářadí si vždy nasadťe ochranné brýle, ochranné brýle s bočními kryty nebo v případě potřeby obličejový štít. Na brýle nebo standardní ochranné brýle s bočními kryty doporučujeme použit ochrannou masku.

BEZPEČNOSTNÍ POKYNY

Na této stránce jsou zobrazeny a popsány bezpečnostní symboly, které se mohou objevit na výrobku. Před montáží a provozem si přečtěte, seznamte se a dodržujte veškeré pokyny ke stroji.

	Bezpe-čnostní upoz-ornění	Upozorňuje na možné riziko úrazu.
	Přečtěte si návod k obsluze	Z důvodu snížení rizika úrazu si musí uživatel přečíst návod k obsluze.
	Používejte ochranu očí	Vždy noste ochranné brýle, ochranné brýle s bočními kryty nebo obličejový štítl při použití tohoto výrobku.
	Používejte ochranu sluchu.	Vždy používejte ochranu sluchu (špunty do uší nebo sluchátka), která chrání váš sluch.
	Používejte ochranu hlavy.	K ochraně hlavy používejte schválenou pevnou ochrannou přilbu.
[HSTW]	Používejte ochranné rukavice.	Chraňte své ruce rukavicemi při manipulaci s čepelí nebo chráničem čepele. Odolné protiskluzové rukavice zlepšují váš úchop a chrání ruce.
	Používejte ochrannou obuv.	Při použití tohoto zařizení noste protiskluzovou bezpečnostní obuv.
	Šířka sekání	Max. šířka sekání strunové sekačky
	Průměr struny Průměr	nylonové žací struny
	Před údržbou odpojte akumulátor	Před prováděním údržby nebo čištěním odpojte akumulátor od sekačky na trávu.
	Pozor na odhozené předměty	Vymrštěné předměty se mohou odrazit a způsobit zranění osob nebo poškození majetku.
	Udržujte ostatní osoby v bezpečné vzdálenosti	Vzdálenost mezi nářadím a ostatními osobami musí být nejméně 15 m.
	Dejte si pozor na zpětný ráz čepele	Upozorněte obsluhu na nebezpečí zpětného rázu.
	CE	Tento výrobek je v souladu s platnými směmicemi ES.
	UKCA	Tento výrobek je v souladu s příslušnou britskou legislativou.
	WEEE	Odpadní elektrické výrobky se nesmí likvidovat s domovním odpadem. Odevzdejte do autorizovaného recyklačního střediska.
	Hluk	Garantovaná hladina akustického výkonu. Emise hluku do prostředí dle direktivy Evropského společenství.
V	Voltů Napětí
mm	Milimetr Délka nebo velikost
cm	Centimetr Délka nebo velikost
kg	Kilogram Hmotnost
n_0	Rychlost při chodu naprázdno	Otáčky při chodu naprázdno
min^-1	Za minutu Otáčky za minutu

OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ STROJE

VAROVÁNÍ: Přečtěte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s timto strojem. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému úrazu.

VŠECHNA VAROVÁNÍ A POKYNY USCHOVEJTE PRO BUDOUCÍ POUŽITÍ.

Výraz „stroj“ v upozorněních označuje stroj napájený ze sitě (kabelový) nebo bateriový (akumulátorový).

BEZPEČNOST NA PRACOVIŠTI

■ Udržujte pracovní prostor v čistotě a dobre osvětlený. Nepořádek nebo neosvětlené pracovní oblasti bývají přičinou úrazů.
■ Nepoužívejte stroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Stroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
- Při práci se strojem udržujte děti a přihlížející osoby v bezpečné vzdálenosti. Nesoustředěnost může způsobit ztrátu kontroly.

ELEKTRICKÁ BEZPEČNOST

■ Zástrčky stroje musí odpovídat zásuvce. V žádném případě nikdy neupravujte zástrčku. Nepoužívejte žádné adaptérové zástrčky s uzemněnými stroji.

Neupravené zástrčky a vhodné zásuvky snižují riziko úrazu elektrickým proudem.

■ Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Existuje zvýšené riziko úrazu elektrickým proudem, pokud je vaše tělo uzemněno.
■ Neprovozujte stroj v dešti nebo za mokra. Voda vstupující do stroje může zvýšit riziko úrazu elektrickým proudem nebo poruchy, která by mohla mít za následek zranění osob.
Nepoužívejte kabel nevhodným způsobem. Nikdy nepoužívejte kabel k prénášení, vytahování nebo odpojování stroje z elektrické sítě. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem.
- Při práci se strojem venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
■ Pokud musíte se strojem pracovat ve vlhkém prostředí, použijte přerušovač zemního spojení (GFCI). Použití přerušovače zemního obvodu (GFCI) snižuje riziko úrazu elektrickým proudem.

OSOBNÍ BEZPEČNOST

• Pří práci se strojem bud’te stále pozorní, sledujte, co děláte a používejte zdravý rozum. Nepoužívejte stroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Jediná chvilka nepozornosti při práci se strojem může mít za následek vážný úraz.
  ■ Používejte osobní ochranné pracovní prostředky. Vždy používejte ochranu očí. Ochranné pomůcky, jako např. respirátor, protiskluzová bezpečnostní obuv, pevná přilba nebo chrániče sluchu používané ve vhodném prostředí sníží riziko úrazu.
• Zabraňte náhodnému spuštění. Před připojením ke zdroji napětí a/nebo akumulátoru, zvedáním nebo přenášením stroje se ujistěte, že vypínač je ve vypnuté poloze. Přenášení strojů s prstem na spínači nebo zapínání strojů se zapnutým spínačem vybízí k nehodám.
• Pred zapnutím stroje odstraňte seřizovací klíče nebo nářadí. Nářadí nebo klíč, který zůstane upevněn k otáčející se části stroje, může způsobit zranění.
  ■ Nenahýbejte se. Vždy udržujte pevný postoj a rovnováhu. To umožní lepší ovládání stroje v nečekaných situacích.
  ■ Používejte vhodný oděv. Nenoste volný oděv ani šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit do pohyblivých dílů.
  ■ Pokud je zařízení vybaveno adaptérem pro připojení

odsávání prachu a sběrnými zařízeními, zajistěte jejich správné připojení a řádnou funkci. Použití odsávání prachu může snížit nebezpeči týkající se prachu.

Nedovolte, abyste se po získaní zkušenosti častým používáním strojů stali neobezřetnými a ignorovali zásady bezpečnosti. Nedbalá činnost může způsobit vážné zranění za zlomek sekundy.

■ Nevyvíjejte na stroj násili. Použijte správný stroj pro danou aplikaci. Správný stroj bude pracovat lépe a bezpečněji rychlostí, pro kterou byl navržen.
■ Nepoužívejte stroj v případě, že vypínač nefunguje.

Stroj, který nelze ovládat spínačem, je nebezpečný a musí se opravit.

• Před seřizováním, výměnou příslušenství nebo uskladněním stroje odpojte zástrčku ze zdroje napájení a/nebo vyjměte akumulátor, pokud je odnímatelný, ze stroje. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění stroje.
  ■ Nečinné stroje skladujte mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny se zařízením nebo s těmito pokyny, aby jej obsluhovaly. Stroje jsou v rukou nekvalifikované obsluhy nebezpečné.

■ Provádějte údržbu strojů a příslušenství. KontrolujtŠKOLENÍ

případnou nesouosost nebo ohyb pohybujících se částí, narušení dílů a ostatní podmínky, které mohou ovlivnit provoz stroje. V případě poškození nechte stroj před použitím opravit. Mnoho nehod a úrazů je způsobeno nedostatečně udržovanými stroji.

■ Udržujte žací stroje ostré a čisté. Řádně udržované žací stroje s ostrými reznými hranami nemají tendenci se ohýbat a lépe se ovládají.
■ Používejte stroj, příslušenství a strojové hroty atd. v souladu s těmito pokyny s přihlédnutím k pracovním podmínkám a práci, která má být provedena. Použití stroje na činnosti jiné, než je určující použití, může vést k nebezpečným situacím.
■ Udržujte rukojeti a uchopovací plochy suché, čisté, bez oleje a maziva. Kluzké rukojeti a plochy pro uchopení neumožňují bezpečnou manipulaci se strojem a jeho ovládání v nečekaných situacích.

■ K nabíjení používejte pouze nabíječku doporučenou
výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit riziko požáru při použití s jiným akumulátorem.
■ Stroje používejte pouze se specifikovanými akumulátory. Použití jiných akumulátorů může způsobit

■ Pokud akumulátor nepouživáte, držte jej z dosahu kovových předmětů, jako jsou kancelářské sponky na papír, mince, klíče, hřebiky, šroubky nebo dalši drobné kovové předměty, které mohou propojit kontakty baterie. Zkratování kontaktů baterie může způsobit spáleniny nebo požár.
■ V nevhodných podmínkách může z baterie unikat kapalina. Zabraňte kontaktu. Při náhodném kontaktu opláchněte zasažené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
■ Nepoužívejte akumulátor nebo stroj, který je poškozen nebo upraven. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může vést k požáru, výbuchu nebo nebezpečí zranění.
■ Nevystavujte akumulátor ani stroj ohni nebo přiliš vysoké teplotě. Při vystavení ohni nebo teplotě nad 130 ° C může dojít k výbuchu.
■ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo stroj mimo rozsah teplot uvedených v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Pečlivě si přečtěte tyto pokyny. Seznamte se s ovládacími prvky a správným použitím stroje.

■ Osoby nebo děti, které se neseznámily s těmito pokyny, nesmí zařizení používat. Místní předpisy mohou omezovat věk obsluhy.
■ Nezapomínejte, že obsluha nebo uživatel je zodpovědný za nehody nebo ohrožení jiných osob nebo jejich majetku.

PŘÍPRAVA

■ Stroj nikdy nepoužívejte, pokud jsou v blízkosti osoby, zejména děti, nebo domácí zvířata.
■ Při práci se strojem vždy používejte ochranu očí a noste pevnou obuv.
■ Vzdálenost mezi strojem a ostatními osobami nesmí být menší než 15 m.
■ Nikdy neprovozujte stroj, pokud jste unaveni, nemocni nebo pod vlivem alkoholu nebo jiných drog.

OBSLUHA

■ Stroj použivejte pouze za denního světla nebo při dobrém umělém osvětlení.
- Nikdy stroj nepouživejte, pokud jsou poškozené kryty nebo štíty, nebo když nejsou instalované.

三GO

■ Motor zapněte pouze v případě, že jsou ruce a nohy v bezpečné vzdálenosti od řezacího nástroje.
■ Stroj vždy odpojte od zdroje napájení (tj. vyjměte akumulátor).

■ kdykoliv je stroj bez dozoru;
■ před odstraněním překážky;
■ před kontrolou, čištěním nebo prací na stroji.
■ po nárazu do cizího tělesa;
■ vždy, když začne stroj abnormálně vibrovat.

■ Dávejte pozor na poranění nohou a rukou řezným nástrojem.

■ Dbejte, aby větrací otvory byly vždy udržovány v čistotě.

ÚDRŽBA A SKLADOVÁNÍ

• Před provedením údržby nebo čištění stroj vždy odpojte od elektrické sítě (tj. vyjměte akumulátor).
• Používejte pouze náhradní díly a příslušenství doporučené výrobcem.
• Pravidelně stroj kontrolujte a udržujte. Opravu stroje svěřte pouze autorizovanému opraváň.

■ Pokud se nepouživá, skladujte stroj mimo dosah dětí.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

- Vyhněte se nebezpečným prostředím – Nepoužívejte přístroje ve vlhkém nebo mokrém prostředí.

■ Veškeré kryty musejí být instalovány na příslušných místech a musejí být v dobrém stavu.
■ Udržujte ruce a nohy v bezpečné vzdálenosti od řezacího prostoru.
■ Pro snížení rizika úrazu nikdy nepracujte na žebříku nebo jiné nestabilní podpoře. Nikdy nedržte řezací jednotku nad úrovní pasu.
- Řezací jednotku kontrolujte v pravidelných intervalech pri práci, nebo okamžitě v případě zjevné změny v chodu řezáni.
■ Pro dosažení nejlepších výsledků baterii nabíjejte na místě, kde je teplota vyšší než 5 °C a nižší než 40 °C. Neskladujte ji ve vnějším prostředí ani ve vozidlech.
■ Pokud se k vám někdo blíží, okamžitě vypněte motor řezací jednotku.
■ Upozorněte obsluhu na nebezpečí zpětného rázu čepele (pouze u 3-zubé čepele).
- Ke zpětnému rázu může dojít při kontaktu otáčejícího se ostří s objektem, který není okamžitě přeříznutý.

■ Zpětný ráz může být dost silný, aby způsobil pohyb přístroje a/nebo provozovatele v libovolném směru a může taky vést ke ztrátě kontroly nad přístrojem.

■ Ke zpětnému rázu může dojít bez varování, jestliže se čepel zadrhne, zastaví nebo zasekne.
■ Zpětný ráz je pravděpodobnější v oblastech, kde je obtížné vidět řezaný materiál.

Nepřipojujte žádnou čepel na přístroj bez řádné instalace všech potřebných dílů. Pokud se nepoužijí správné díly, může dojít k odletění čepele a vážnému poranění obsluhy a/nebo kolemjdoucích. Vyhodťe čepele, které jsou ohnuté, zdeformované, popraskané, rozbité nebo jinak jakkoli poškozené. Používejte ostré čepele. Tupá čepel se více pravděpodobně zachyti a provede zpětný ráz (pouze u 3-zubé čepele).

■ Volnoběžná čepel/struna může způsobit zranění, když se dále otáčí potom, co je motor zastaven nebo spouštěč uvolněn. Dodržujte řádnou kontrolu, dokud čepel/struna zcela nezastaví svoje otáčení.
- Akumulátorové nářadí se nemusi zapojovat do elektrické zásuvky, proto jsou vždy v provozním stavu. Nezapomínejte na možná rizika ani v případě, že je nářadí vypnuté. Dávejte pozor při provádění údržby nebo opravy.

■ Nemyjte hadicí; dbejte, aby se do motoru a elektrických přípojek nedostala voda.

■ Pokud nastane situace, která není popsaná v tomto návodu, použijte pečlivý a zdravý úsudek. Obrat'te se na zákaznické servisní středisko EGO se žádostí o pomoc.
■ Používejte pouze akumulátory a nabíječky uvedené na obr. A.

SPECIFIKACE

Žaci mechanizmus Strunová hlava
Průměr struny		2,4 mmnylonováskroucenástruna
Šířka sekání 38 cm
Rychlost při chodu naprázdno 5000/6000 min		-1
Hmotnost nůžek (bez akumulátoru) 1,59 kg
aDoporučovaná provozní teplota 0°C-40°C
Doporučovaná teplota skladování -20°C		-70°C
Měřená hladina akustického výkonu L_WA		93,2 dB(A)K=2,2 dB(A)(PH1400E)
		93,89 dB(A)K=1,46 dB(A)(PH1420E)
		92 dB(A)K=3,1 dB(A)(PHX1600)
Hladina akustického tlaku na sluch obsluhy L_PA		73,2 dB(A)K=3 dB(A)(PH1400E)
		81,6 dB(A)K=3 dB(A)(PH1420E)
		86 dB(A)K=3 dB(A)(PHX1600)
Zaručená úroveň akustického výkonu L_WA (měřeno podle směmice 2000/14/ES)		96 dB(A)
Vibrace a_h	Přední pomocná rukojeť	4,2 m/s ^2 K=1,5 m/s ^2 (PH1400E)
		2,23 m/s ^2 K=1,5 m/s ^2 (PH1420E)
		4,85 m/s ^2 K=1,5 m/s ^2 (PHX1600)
	Zadní rukojeť	2,7 m/s ^2 K=1,5 m/s ^2 (PH1400E)
		2,03 m/s ^2 K=1,5 m/s ^2 (PH1420E)
		2,67 m/s ^2 K=1,5 m/s ^2 (PHX1600)

- Výše uvedené parametry jsou testovány a měřeny s nástrojem vybaveným pohonnou hlavou PH1400E/ PH1420E/PHX1600.

Celková deklarovaná hodnota vibrací byla naměřena podle standardní zkušební metody a lze ji použit ke srovnání s jiným nářadím;

Celkovou deklarovanou hodnotu vibrací lze použít také k předběžnému stanovení expozičních limitů.

POZNÁMKA: Emise vibrací při konkrétním použití elektrického nářadí se mohou lišit od deklarované hodnoty, při které se nářadí používá; z důvodu ochrany provozovatele by měl uživatel ve skutečných pracovních podmínkách nosit rukavice a chrániče sluchu.

OBSAH BALENÍ

NÁZEV DÍLU MNOŽSTVÍ
Nástavec pro strunovou sekačku 1
Kryt 1
Šestihranný klíč 1
Multifunkční klíč 1
Návod k obsluze 1

Informace o doporučené řezací struně naleznete na webových stránkách egopowerplus.eu nebo nahlédněte do katalogu výrobku EGO.

POPIS

SEZNAMTE S NÁSTAVCEM PRO STRUNOVOU SEKAČKU (obr. A)

1. Koncovka
2. Hřídel strunové sekačky
3. Řezaci struna
4. Hlava sekačky (strunová hlava)
5. Uvolňovací západka
6. Vyžínací kotouč
7. Kryt
8. Imbusový klíč
9. Multifunkční klíč

VAROVÁNÍ: Nářadí nikdy nepoužívejte bez řádně nainstalovaného chrániče. Chránič musí být vždy na nářadí z důvodu ochrany uživatele.

MONTÁŽ

⚠️ VAROVÁNÍ: Pokud jsou některé díly poškozené, nebo chybí, nepoužívejte výrobek, dokud se díly nevymění. Použití tohoto výrobku s poškozenými nebo chybějícími díly může vést k vážnému úrazu.

⚠️ VAROVÁNÍ: Nepokoušejte se výrobek upravovat ani vytvářet příslušenství, které se k této strunové sekačce nedoporučuje. Každá taková změna nebo úprava

三GO

je nesprávná a může vést k nebezpečné situaci, která může zapříčinit vážný úraz.

VAROVÁNÍ: Pokud provádíte montáž dílů, vždy vyjměte akumulátor ze stroje, aby nedošlo k neúmyslnému spuštění, které může způsobit vážný úraz.

MONTÁŽ KRYTU

⚠️ VAROVÁNÍ: Při montáži nebo výměně krytu vždy používejte rukavice. Pozor na nůž na krytu, chraňte si ruce před pořezáním.

VAROVÁNÍ: Nikdy nepoužívejte stroj bez řádně nainstalovaného krytu. Kryt musí být vždy na stroji z důvodu ochrany uživatele! Pokud je kryt instalovaný napevno, nikdy se jej nepokoušejte odstranit nebo upravit; pokud je nezbytná výměna, musí být provedena kvalifikovaným servisním technikem!

Uvolněte a vyšroubujte dva šrouby ze spodní části hřídele (obr. C), srovnejte upevnovací otvory krytu s montážními otvory a upevněte kryt ke spodní části hřídele s pomocí dvou šroubů a dvou pružinových podložek (obr. D).

Zkontrolujte, zda je kryt upevněn podle obr. C a D, obrácené upevnění představuje vysoké riziko!

PRIPOJENÍ NÁSTAVCE PRO STRUNOVOU SEKAČKU NA POHONNOU HLAVU

Tento nástavec pro strunovou sekačku je určen pro použití s pohonnou hlavou EGO PH1400E/PH1420E/PHX1600.

Viz část „INSTALACE NÁSTAVCE NA POHONNOU HLAVU“ v příručce pro obsluhu pohonné hlavy PH1400E/PH1420E/PHX1600.

POUŽITÍ

⚠️ VAROVÁNÍ: Dbejte, abyste se po seznámení s výrobkem nestali neopatrní. Nezapomínejte, že stači chvíle nepozornosti a může se stát vážný úraz.

⚠️ VAROVÁNÍ: Vždy používejte ochranu zraku spolu s chrániči sluchu. Pokud tak neučiníte, může dojít k vymrštění předmětu do očí, nebo případně jiným vážným úrazům.

APLIKACE

Výrobek Ize použít k následujícím účelům:

■ Osekávání trávy a plevele kolem přístřešků, plotů a palub

POZNÁMKA: Nářadí se smí používat pouze k

vyhrazenému účelu. Jakékoliv jiné použiti se považuje za nesprávné.

Před každým použitím zkontrolujte poškozené/opotřebené díly

Zkontrolujte strunovou hlavu, kryt, přední pomocnou rukojeť a vyměňte díly, které jsou prasklé, zdeformované, ohnuté nebo jinak poškozené.

Vyžínací kotouč na okraji krytu se může časem ztupit. Doporučujeme vyžínací kotouč pravidelně brousit pilníkem, nebo jej vyměnit za nový.

⚠️ VAROVÁNÍ: Při montáži nebo výměně chrániče, broušení nebo výměně kotouče vždy používejte rukavice. Pozor na ostří na chrániči a chraňte si ruce před poraněním.

VAROVÁNÍ: Před servisem, čištěním, výměnou nástavců nebo odstraněním materiálu vyjměte akumulátor z pohonné hlavy, aby nedošlo k vážnému úrazu.

POUŽITÍ STRUNOVÉ SEKAČKY S POHONNOU HLAVOU

⚠️ VAROVÁNÍ: Pro práci s tímto nářadím se vhodně oblékněte, abyste snížili riziko úrazu. Nenoste volný oděv ani šperky. Používejte ochranu očí a chrániče sluchu. Noste odolné, dlouhé kalhoty, pevné boty a rukavice. Nenoste krátké kalhoty, sandály ani nechodťe bosí.

VAROVÁNÍ: Před každým použití m vyčistěte prostor, kde budete stříhat. Odstraňte veškeré předměty, jako jsou např. kameny, rozbité sklo, hřebíky, dráty nebo provazy, které mohou být vrženy, nebo se mohou do žacího nástavce zaplést. Z prostoru vyžeňte děti, ostatní osoby a domácí zvířata. Minimální bezpečná vzdálenost pro děti, ostatní osoby a domácí zvířata je 15 m; stále však hrozi riziko zasažení ostatních osob vymrštěnými předměty. Ostatním osobám doporučte použití ochrany očí. Pokud se k vám někdo blíži, okamžitě vypněte motor a žaci nástavec.

Pro bezpečnější a lepší používání si dejte ramenní popruh přes rameno. Upravte ramenní popruh do pohodlné pracovní polohy. Vždy držte strunovou sekačku jednou rukou za zadní rukojeť a druhou rukou za přední rukojeť. Udržujte pevný úchop oběma rukama při provozu. Strunová sekačka by se měla držet v pohodlné poloze se zadní rukojeti ve výšce kyčelního kloubu. Strunová hlava musí být rovnoběžná se zemí tak, aby se lehce dotýkala řezaného materiálu, aniž by se operátor musel ohýbat (obr. B).

VAROVÁNÍ: Ramenní popruh je vybaven rychle

vypínacím mechanismem pro nebezpečné situace. Dojde-li k nouzové situaci, okamžitě si odepněte popruh ze svého ramene bez ohledu na to, jakým způsobem je popruh připnutý.

Po každém použití sekačku vyčistěte.

Viz část ÚDRŽBA pro pokyny k čištění.

ZAPNUTÍ/VYPNUTÍ NÁSTROJE

Viz část „ZAPNUTÍ/VYPNUTÍ POHONNÉ HLAVY“ v příručce pro obsluhu pohonné hlavy PH1400E/PH1420E/PHX1600.

NASTAVENÍ DÉLKY ŽACÍ STRUNY

Strunová hlava umožňuje obsluze více vysunout žací strunu bez zastavení motoru. Když se struna roztřepí nebo rozedře, lze během práce se sekačkou vysunout další část struny lehkým poklepáním hlavy sekačky o zem (obr. E).

POZNÁMKA: Vysouvání struny se stává obtížnějším se zkracováním žací struny.

VAROVÁNÍ: Nevyjímejte ani neupravujte sestavu vyžinacího kotouče. Nadměrná délka struny způsobí přehřátí motoru, což může věst k vážnému úrazu.

VÝMĚNA STRUNY

POZNÁMKA: Vždy používejte doporučenou nylonovou strunu s průměrem, který nepřesahuje 2,4 mm. Použití jiné struny, než je uvedeno, může způsobit přehřáti nebo poškození strunové sekačky.

⚠️ VAROVÁNÍ: Nikdy nepoužívejte kovem zesílený struny, dráty, nebo lana atd. Mohou se ulomit a stát se nebezpečnými projektily.

1. Vyjměte akumulátor
2. Odstraňte zbývající strunu, pokud je to nutné. Jednoduše ji ručně vytáhněte.
3. Odřežte 4 metrů struny, Vložte strunu do otvoru uvnitř očka (obr. F). Přetlačte a vytáhněte strunu z druhé strany, dokud se na obou stranách cívky neobjeví stejná délka struny.
4. Při otáčení držáku cívky ve směru šipky stiskněte pro navinutí struny na cívku, až dokud na každé straně nezůstane přibližně 14 cm struny (obr. G).
5. Zatlačte držák cívky dolů při vytahování strun pro ruční vysunutí struny a zkontrolování správné montáže strunové hlavy.

Když se žací struna utrhne ve výstupu struny nebo žací struna není uvolněna, když se t'ukne na hlavu sekačky, postupujte podle následujících kroků:

1. Vyjměte akumulátor.

2. Stiskněte uvolňovací západky na držáku cívky a vytáhněte držák cívky tahem směrem ven (obr. H a I).

3. Vytáhněte strunu z držáku cívky.
4. S jednou rukou držte základnu cívky, druhou rukou uchopte držák cívky a zarovnejte jazýčky na držáku cívky s otvory v základně cívky (obr. J); Použijte dlaň pro přitisknutí a otáčení držáku cívky doleva a doprava, dokud jazýčky nezapadnou do základny cívky (obr. K).
5. Postupujte podle pokynů v části „VÝMĚNA STRUNY“ pro natáhnutí nové struny.

Pokud je nástroj určený k použití jako křovinořez, postupujte podle kroků na Obr. L a M, které znázorňují, jak demontovat strunovou hlavu.

ÚDRŽBA

VAROVÁNÍ: Před kontrolou, čištěním nebo údržbou přístroje zastavte motor, počkejte, až se všechny pohyblivé díly zastaví a vyjměte baterii. Nedodržení těchto instrukcí může vést k vážnému zranění nebo poškození majetku.

⚠️ VAROVÁNÍ: Při opravách používejte pouze originální náhradní díly. Použití jiných dílů může být rizikem nebo způsobit poškození výrobku. Pro zajištění bezpečnosti a spolehlivosti musí veškeré opravy, kromě položek uvedených v tomto návodu na údržbu, provádět kvalifikovaný servisním technik.

CELKOVÁ ÚDRŽBA

K čistění plastových dílů nepoužívejte rozpouštědla. Většina plastů je náchylná k poškození různými typy komerčních rozpouštědel a jejich použití je může poškodit. K odstranění nečistot, prachu, oleje, maziva atd. použijte čistý hadr.

ČIŠTĚNÍ NÁŘADÍ

• Odstraňte jakoukoliv trávu, která se namotala kolem hřídele motoru nebo strunové hlavy.
  ■ K čištění větracích otvorů na zadní části pouzdra použijte malý kartáč nebo malý vysavač.
  Nářadí čistěte vlhkým hadrem s neagresivním čisticím prostředkem.
  ■ Na plastové pouzdro nebo rukojeť nepoužívejte žádné silné čistící prostředky. Mohou být poškozeny některými aromatickými oleji, jako např. borovicovým nebo citronovým a rozpouštědly, jako např. petrolej. Vlhkost může rovněž způsobit riziko úrazu elektrickým proudem. Veškerou vlhkost setřete suchým měkkým hadrem.

MAZÁNÍ PŘEVODOVKY

Převody v převodové skříni se musí pravidelně mazat převodovkovým tukem. Zkontrolujte hladinu převodového

EGO

maziva v převodovce přibližně každých 50 hodin provozu odstraněním těsnícího šroubu na boku skříně.

Pokud na bocích převodovky není vidět žádný tuk, postupujte podle pokynů pro naplnění převodovým mazivem až do 3/4 kapacity.

Nezaplňte zcela převody.

1. Přidržte strunovou sekačku na boku, aby těsnicí šroub směroval nahoru.
2. Pomocí dodaného multifunkčního klíče povolte a odstraňte těsnicí šroub.
3. Použijte mazací stříkačku (není součástí dodávky) pro zavedení maziva do otvoru pro šroub; nepřekročte 3/4 kapacity.
4. Po naplnění utáhněte těsnící šroub.

SKLADOVÁNÍ NÁŘADÍ

■ Vyjměte akumulátor ze sekačky.
Nářadí před uskladněním řádně vyčistěte.
■ Je-li nástavec strunové sekačky odpojen od pohonné hlavy a skladován odděleně: Namontujte koncovku na hřídel nástavce, aby se nečistoty nedostaly do spojky.
Nářadí skladujte na suchém, dobre větraném, uzamčeném nebo vyvýšeném místě mimo dosah dětí. Nářadí neskladujte v blízkosti hnojiv, benzinu nebo jiných chemických látek.

Ochrana životního prostředí

Elektrické zařízení, použité akumulátory a nabíječku nevhazujte do domovního odpadu! Tento výrobek předejte autorizované recyklační společnosti ke tříděnému sběru. Elektrické stroje musí být odevzdány do recyklačního zařízení na ekologicky šetrnou likvidaci.

ODSTRAŇOVÁNÍ PROBLÉMŮ

PROBLÉM PŘÍČINA	ŘEŠENÍ
Strunová sekačka se nespustí.	Akumulátor není připojen k pohonné hlavě.Bez elektrického kontaktu mezi pohonnou hlavou a akumulátorem.Akumulátor je vybitý.Páka pojistky a spoušť nejsou stisknuté současně.	Připojte akumulátor na pohonnou hlavou.Vyjměte baterii, zkontrolujte kontakty a vložte akumulátor, dokud nezapadne na své místo.Nabijte akumulátor pomocí nabíječek EGO, které jsou uvedeny v tomto návodu k obsluze.Stlačte páku pojistky, držte ji a stisknutím spouště zapněte strunovou sekačku.
Pře sekání se strunová sekačka zastaví.	Na sekačce není namontovaný kryt, což má za následek přiliš dlouhou žací strunu a přetížení motoru.Je použita těžká žací struna.Hřidel motoru nebo strunová hlava jsou zablokované trávou.Motor je přetížen.Akumulátor strunové sekačky je příliš horký.Akumulátor je odpojený od nářadí.Akumulátor je vybitý.	Vyjměte ze sekačky akumulátor a namontujte kryPouživejte standardní nylonovou žací strunu s průměrem nejvíce 2,4 mm.Zastavte sekačku, vyjměte akumulátor a odstraň trávu z hřídele motoru a strunová hlavy.Vytáhněte strunovou hlavu z trávy. Motor začne pracovat, jakmile odstraníte zatížení. Při sekání pohybujte strunovou hlavou v sekané trávě tam a zpět, délka pohybu by neměla přesáhnout délku 20 cm v jednom tahu.Nechejte akumulátor nebo sekačku zchladnout, dokud teplota neklesne pod 67 °C.Znovu nainstalujte akumulátor.Nabijte akumulátor pomocí nabíječek EGO, které jsou uvedeny v tomto návodu k obsluze.

EGO

PROBLÉM PŘÍČINA	ŘEŠENÍ
Ze strunové hlavy se nevysouvá struna.	Hřídel motoru nebo strunová hlava jsou zablokované trávou.Na cívce není struna v dostatečné délce.Strunová hlava je znečištěná.Struna je zamotaná v držáku cívky.Struna je příliš krátká.	Zastavte sekačku, vyjměte akumulátor a odstraňte trávu z hřídele motoru a strunová hlavy.Vyjměte baterii a vyměňte strunu; dodržujte pokyny uvedené v části „VÝMĚNA STRUNY“ v tomto návodu.Vyjměte akumulátor, vyčistěte cívku, držák cívky a spodní část cívky.Vyjměte akumulátor, vymotejte strunu z cívky a znovu ji naviňte; dodržujte pokyny uvedené v části „VÝMĚNA STRUNY“ v tomto návodu.Vyjměte baterii, zatáhněte za struny a současně poklepejte na regulátor struny.
Kolem strunové hlavy a pouzdra motoru se namotala tráva.	Sekání vysoké trávy na úrovn terénu.	Vysokou trávu sekejte shora dolů, pokaždé ne více než 20 cm, aby nedocházelo k zamotání.
Čepel neřeže strunu.	Vyžinací kotouč na okraji krytu se ztupil.	Nabruste vyžinací kotouč pilníkem nebo jej vyměňte za nový.
Praskliny na strunové hlavě nebo uvolněný držák cívky na základně.	Strunová hlava je opotřebovaná.	Ihned vyměňte strunovou hlavu; postupujte podle části „VÝMĚNA STRUNOVÉ HLAVY“ v tomto návodu k obsluze.
Během výměny struny nelze strunu správně vložit do strunové hlavy.	Značky LOAD na strunové hlavě nejsou v souladu s očky na základně cívky.Struna není správně vložena do montážního otvoru v očku.	Otočte držák cívky ve směru šipky, vyrovnejte značky LOAD na držáku cívky s očky na základně cívky.Nejprve srovnejte značky LOAD s očky, potom vložte strunu do montážního otvoru uvnitř očka.

ZÁRUKA

ZÁRUKA SPOLEČNOSTI EGO

Úplné záruční podmínky společnosti EGO naleznete na webové stránce egopowerplus.eu.

PREČÍTAJTE SI VŠETKY POKYNY!

PREČÍTAJTE SI NÁVOD NA OBSLUHU

■ Nenakláňajte sa. Pri práci vždy dodržujte správny

NÁZOV DIELU MNOŽSTVO
Nástavec pre strunovú kosačku 1
Chránič 1
Šesthranný klůč 1
Multifunkčný klůč 1
Návod na obsluhu 1

⚠️ VAROVANIE: Pri montáži alebo výmene chrániča vždy používajte rukavice. Dajte si pozor na ostré hrany na chrániči a chráňte si ruky pred porezaním.

Po každom použití vyčistite kosačku.

Nezaplňte celkom prevody.
