STA1500 - Multifunkciós szerszámok EGO - Ingyenes használati útmutató

Termék típusa	Szegélyvágó hosszabbító
Márka	EGO
Modell	STA1500
Súly (elem nélkül)	1,59 kg
Vágási szélesség	38 cm
Huzal átmérő	2,4 mm (sodrott nejlon)
Üresjárati fordulatszám	5000 - 6000 min⁻¹
Vágási mechanizmus	Ütőfej (földre nyomás)
Kompatibilitás	EGO PH1400E / PH1420E / PHX1600 motorblokkok
Üzemi hőmérséklet	0°C - 40°C
Tárolási hőmérséklet	-20°C - 70°C
Garantált hangteljesítményszint	96 dB(A)
Alkalmazások	Fű és gyomvágás
Karbantartás	Rendszeres tisztítás, fogaskerekek kenése 50 óránként
Biztonság	Szem-, hallásvédelem, kesztyű, biztonsági cipő viselése; 15 m biztonsági távolság
Csomagolás tartalma	Szegélyvágó hosszabbító, védőburkolat, imbuszkulcs, multifunkciós kulcs, használati utasítás
Garancia	Látogasson el az egopowerplus.eu weboldalra

Gyakran ismételt kérdések - STA1500 EGO

Hogyan hosszabbítsam meg a vágóhuzalt?

A vágóhuzal meghosszabbításához enyhén ütögesse a vágófejet a talajhoz, miközben a szerszám jár. Ez automatikusan letekeri a huzalt. Ügyeljen arra, hogy ne üssön túl erősen, nehogy károsítsa a fejet.

Milyen típusú huzalt használjak?

Kizárólag sodrott nejlon vágóhuzalt használjon, legfeljebb 2,4 mm átmérővel. Soha ne használjon kötelet, fémhuzalt vagy más anyagot, amely elszakadhat és veszélyes repeszekké válhat.

Hogyan cseréljem ki a vágóhuzalt?

Vegye ki az akkumulátort. Vágjon le 4 m huzalt, illessze a fűzőlyukak lyukaiba, majd tekerje fel az orsóházat a nyíl irányába, amíg mindkét oldalon kb. 14 cm huzal marad. A részletekért lásd a használati utasítást.

Milyen biztonsági óvintézkedéseket tegyek használat előtt?

Mindig viseljen védőszemüveget, hallásvédőt, kesztyűt és csúszásmentes biztonsági cipőt. Győződjön meg arról, hogy a munkaterülettől számított 15 m-en belül nincs személy vagy állat.

Hogyan szereljem össze a védőburkolatot?

Vegye ki az akkumulátort. Lazítsa meg a két csavart a nyél alján, igazítsa a burkolat lyukait az alap lyukaihoz, majd rögzítse a csavarokkal és rugós alátétekkel. Viseljen kesztyűt, hogy elkerülje a pengével való vágást.

Hogyan tisztítsam a szerszámot?

Vegye ki az akkumulátort. Távolítsa el a tengely és a vágófej köré tekeredett füvet. Használjon kefét vagy porszívót a szellőzőnyílások tisztításához. Tisztítsa a szerszámot nedves ruhával és enyhe mosószerrel. Ne használjon oldószereket.

Mit tegyek, ha a vágófej nem adja ki a huzalt?

Ellenőrizze, hogy a huzal nincs-e összegabalyodva az orsóházban, hogy az orsóban van-e elég huzal, vagy hogy a fej nincs-e eltömődve fűvel. Ha szükséges, szerelje szét és tekerje vissza a huzalt.

Hogyan kenjem a hajtómű fogaskerekeit?

50 óránként vegye ki a tömítőcsavart a fogaskerékház oldalán. Ha a zsír nem látható, fecskendezzen be fogaskerékzsírt a 3/4-ig egy fecskendő segítségével. Ezután csavarja vissza.

Mekkora az ajánlott biztonsági távolság?

Tartson legalább 15 méter távolságot a gép és más személyek vagy állatok között. Ha valaki közeledik, azonnal kapcsolja ki a motort.

Mit tegyek, ha a szerszám nem indul?

Ellenőrizze, hogy az akkumulátor megfelelően be van-e helyezve és fel van-e töltve, hogy a kioldókar és a kapcsoló egyszerre van-e lenyomva, és hogy a védőburkolat a helyén van-e. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szervizzel.

HASZNÁLATI ÚTMUTATÓ STA1500 EGO

HU Fükaszáló tartozék 161

RO Accesoriu trimmer cu fir 171

riziko úrazu a požáru.

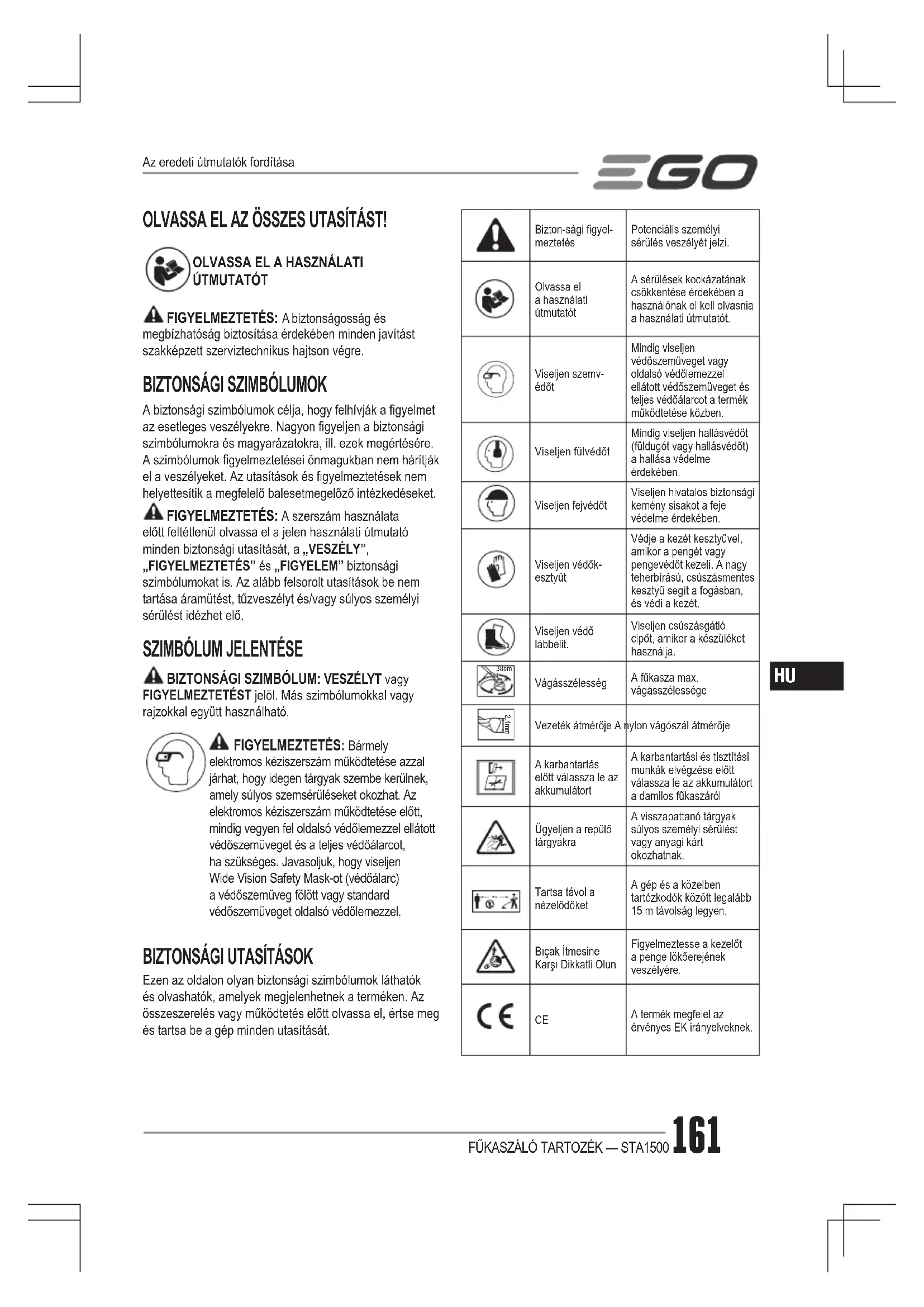

OLVASSA EL AZ ÖSSZES UTASÍTÁST!

OLVASSA EL A HASZNÁLATI ÚTMUTATÓT

FIGYELMEZTETÉS: A biztonságosság és megbízhatóság biztosítása érdekében minden javítást szakképzett szerviztechnikus hajtson végre.

BIZTONSÁGI SZIMBÓLUMOK

A biztonsági szimbóluomok célja, hogy felhívják a figyelmet az esetleges veszélyekre. Nagyon figyeljen a biztonsági szimbóluomokra és magyarázatokra, ill. ezek megértésére. A szimbóluomok figyelmeztetései önmagukban nem háritják el a veszélyeket. Az utasítások és figyelmeztetések nem helyettesítik a megfelelő balesetmegelőző intézkedéseket.

FIGYELMEZTETÉS: A szerszám használata előtt feltétlenül olvassa el a jelen használati útmutató minden biztonsági utasítását, a „VESZÉLY”, „FIGYELMEZTETÉS” és „FIGYELEM” biztonsági szimbóluokat is. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos személyi sérülést idézhet elő.

SZIMBÓLUM JELENTÉSE

BIZTONSÁGI SZIMBÓLUM: VESZÉLYT vagy FIGYELMEZTETÉST jelöl. Más szimbólumokkal vagy rajzokkal együtt használható.

FIGYELMEZTETÉS: Bármely elektromos kéziszerszám működtetése azzal járhat, hogy idegen tárgyak szembe kerülnek, amely súlyos szemsérüléseket okozhat. Az elektromos kéziszerszám működtetése előtt, mindig vegyen fel oldalsó védőlemezzel ellátott védőszemüveget és a teljes védőálarcot, ha szükséges. Javasoljuk, hogy viseljen Wide Vision Safety Mask-ot (védőálarc) a védőszemüveg fölött vagy standard védőszemüveget oldalsó védőlemezzel.

BIZTONSÁGI UTASÍTÁSOK

Ezen az oldalon olyan biztonsági szimbólumok láthatók és olvashatók, amelyek megjelenhetnek a terméken. Az összeszerelés vagy működtetés előtt olvassa el, értse meg és tartsa be a gép minden utasítását.

	Bizton-sági figyelmeztetés	Potenciális személyi sérülés veszélyét jelzi.
	Olvassa el a használati útmutatót	A sérülések kockázatának csökkentése érdekében a használónak el kell olvasnia a használati útmutatót.
	Viseljen szemvédőt	Mindig viseljen védőszemüveget vagy oldalsó védőlemezzel ellátott védőszemüveget és teljes védőálarcot a termék működtetése közben.
	Viseljen fülvédőt	Mindig viseljen hallásvédőt (füldugót vagy hallásvédőt) a hallása védelme érdekében.
	Viseljen fejvédőt	Viseljen hivatalos biztonsági kemény sisakot a feje védelme érdekében.
	Viseljen védők-esztyűt	Védje a kezét kesztyűvel, amikor a pengét vagy pengevédőt kezeli. A nagy teherbírású, csúszásmentes kesztyű segít a fogásban, és védí a kezét.
	Viseljen védő lábbelit.	Viseljen csúszásgátló cipőt, amikor a készüléket használja.
	Vágásszélesség	A fűkasza max. vágásszélessége
	Vezeték átmérője A nylon vágószál átmérője
	A karbantartás előtt válassza le az akkumulátort	A karbantartási és tisztítási munkák elvégzése előtt válassza le az akkumulátort a damilos fűkaszáról
	Ügyeljen a repülő tárgyakra	A visszapattanó tárgyak súlyos személyi sérülést vagy anyagi kárt okozhatnak.
	Tartsa távol a nézelődőket	A gép és a közelben tartózkodók között legalább 15 m távolság legyen.
	Biçak İtmesine Karşı Dikkatli Olun	Figyelmeztesse a kezelőt a penge lököerejének veszélyére.
	CE	A termék megfelel az érvényes EK irányelveknek.
	UKCA	Ez a termék megfelel az alkalmazandó brit jogszabályoknak.
	WEEE	Az elhasználódott elektromos termékek nem helyezhetők a háztartási hulladék közé. Vigye hivatalos újrahasznosító telephelyre.
	Zaj	Garantált hangteljesítményszint. Környezetre ható zajkibocsátás a Európai Közösség irányelve szerint.
V	Volt Feszültség
mm	Milliméter Hossz vagy méret
cm	centiméter Hossz vagy méret
kg	kilogramm Súly

HU

ÁLTALÁNOS GÉPBIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELMEZTETES: Olvassa el a szerszámhoz mellékelt összes biztonsági figyelmeztetést, utasítást, illusztrációt és specifikációt. Az alább felsorolt utasítások be nem tartása áramütést, tüzveszélyt és/vagy súlyos sérülést idézhet elő.

ÖRIZZEN MEG MINDEN UTASÍTÁST ÉS FIGYELMEZTETÉST, HOGY KÉSÖBB IS ELŐ TUDJA MAJD VENNI.

A figyelmeztetésekben szereplő „szerszám” kifejezés az Ön hálózati (vezetékes) vagy akkumulátoros (vezeték nélküli) gépére vonatkozik.

MUNKATERÜLET BIZTONSÁGA

- A munkaterület legyen tiszta és jól megvilágított. A munkaterületen uralkodó rendetlenségnek vagy a rossz megvilágításnak baleset lehet a következménye.

■ Ne használja a szerszámot robbanásveszélyes környezetben, például olyan helyen, ahol éghető folyadékok, gázok vagy porok találhatóak. A szerszám szikrákat képez, amelyek meggyújthatják a port vagy gázt.

■ Tartsa távol a gyermekeket és a közelben tartózkodó

személyeket, amikor a szerszámmal dolgozik. Ha megzavarják, elveszítheti uralmát a készülék felett.

ELEKTROMOS BIZTONSÁG

A szerszám csatlakozóinak illeszkedniük kell az aljzathoz. Soha és semmiképpen se módosítsa a csatlakozódugót. Ne használjon adapteres csatlakozódugókat a (földelt) szerszámokhoz. Az eredeti csatlakozódugó és megfelelő hálózati aljzat alkalmazásával megelőzi az áramütés veszélyét.
■ Ne érjen földelt felületekhez, ilyenek pl. a csövek, fütötestek, tűzhelyek vagy hütőszekrények. Az áramütés kockázata nagyobb, ha a teste le van földelve.
■ Ne működtesse a gépet esőben vagy nedves körülmények között. A gépbe jutó víz növelheti az áramütés és a személyi sérülést okozó meghibásodás kockázatát.
- Ne használja a kábelt helytelen módon. Soha ne a vezetéknél fogva hordozza, húzza, vagy válassza le a szerszámot. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől és mozgó alkatrészektől. A sérült vagy összegabalyodott hálózati kábelek megnövelik az áramütés veszélyét.
■ A szerszám szabadtéri üzemeltetéséhez használjon szabadtéren használható hosszabbító kábelt. A szabadtéren használható kábel alkalmazása csökkenti az áramütés kockázatát.
■ Ha elkerülhetetlen, hogy a szerszámot nedves helyen használják, használjon födelő áramköri megszakítóval (GFCI) ellátott tápellátást. A GFCI használata csökkenti az áramütés veszélyét.

SZEMÉLYES BIZTONSÁG

■ Legyen éber, ügyeljen rá, mit csinál, és járjon el a józanul a szerszám használata során. Ne használja a szerszámot, ha fáradtnak érzi magát, vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. A szerszámok üzemeltetése közben egy pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
- Használjon egyéni védőfelszerelést. Mindig viseljen védőszemüveget. A védőfelszerelések – mint például porvédő maszk, csúszásmentes lábbeli, sisak és hallásvédő – rendeltetésszerű használata révén elkerüli a személyi sérüléseket.
- Akadályozza meg a véletlen indítást. Ügyeljen arra, hogy a kapcsoló kikapcsolt állásban legyen, mielőtt az áramforráshoz és/vagy az akkumulátoregységhez csatlakoztatja, felveszi vagy viszi a szerszámot. Balesethez vezethet, ha a hálózatra csatlakoztatott szerszámot úgy viszi, vagy a hálózati csatlakozódugót úgy csatlakoztatja az aljzathoz, hogy közben az ujja a bekapcsoló gombon van.

A szerszám bekapcsolása előtt távolítson el minden beállító kulcsot vagy csavarkulcsot. Személyi sérülést okozhat, ha a szerszámban felejtett csavarkulcs vagy beállító kulcs forgó alkatrészhez ér.
■ Ne hajoljon a készülék fölé. Vegyen fel stabil testhelyzetet, és mindig tartsa meg az egyensúlyát. Ez lehetővé teszi a szerszén jobb irányítását váratlan helyzetekben.
■ Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haj és a ruházat ne érjen a mozgó részekhez. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek.
■ Ha az elektromos szerszámot porelszívó vagy porfelfogó eszközzel szerelik fel, akkor győződjön meg arról, hogy ezek előírásszerűen vannak-e csatlakoztatva, és használja őket a rendeltetésüknek megfelelően. Porgyűjtő használata csökkentheti a porral járó veszélyeket.
■ Ne hagyja, hogy a rendszeres használat során megszerzett tapasztalat miatt túl magabiztossá váljon, és emiatt figyelmen kívül hagyja a biztonsági irányelveket. Egy óvatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.

A GÉP HASZNÁLATA ÉS GONDOZÁSA

■ Ne eröltesse a gépet. Használja az alkalmazásának megfelelő szerszámot. A megfelelő szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítményhatárokon belül.
■ Ne használja a szerszámot, ha nem lehet a bekapcsoló gombbal be- vagy kikapcsolni. Az olyan szerszám, amely nem irányítható a kapcsolóval, veszélyes és javításra szorul.
■ Húzza ki a hálózati csatlakozó dugót az aljzatból és/vagy, ha lehet, vegye ki az akkumulátoregységet az elektromos szerszámból, mielőtt beállitásokat végezne, tartozékot cserélne vagy az elektromos szerszámot elrakná. A megelőző biztonsági óvintézkedések csökkentik a szerszám véletlen beindításának kockázatát.
A használaton kívüli szerszámot tartsa gyermekek elöl elzár helyen, és ne engedje, hogy olyanok használják a szerszámot, akik nem ismerik a szerszámot vagy a jelen használati útmutatót. A szerszám veszélyt jelent, ha gyakorlatlan felhasználó kezébe kerül.
■ Gépek és tartozékok karbantartása. Ellenőrizze a mozgó alkatrészek beállítását és rögzítését, vizsgáljon meg minden alkatrészt, hogy nem sérült-e, és ellenőrizze, nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám

működését. Ha sérült, használat előtt javíttassa meg a szerszámot. A rosszul karbantartott szerszám sok balesetet okoz.

- Tartsa a vágógépeket éles, tiszta állapotban. A megfelelően karbantartott és megélezett vágóélekkel rendelkező vágószerszámok kevésbé hajlamosak az elgörbülésre, valamint könnyebben kezelhetők.

• A szerszámot, tartozékokat és szerszámfejeket, stb. mindig a biztonsági utasításoknak megfelelően használja, figyelembe véve a munkakörülményeket és az elvégezni kívánt munkafolyamatot. A szerszám rendeltetési céltól eltérő használata veszélyes helyzetet eredményezhet.
• Tartsa szárazon, tisztán, olajtól és zsírtól mentesen a fogantyúkat és a tartófelületeket. A csúszós fogantyúk és markolatok miatt a szerszám kezelése és vezérlése váratlan helyzetekben nem biztonságos.

AZ AKKUMULÁTOROS SZERSZÁM HASZNÁLATA ÉS GONDOZÁSA

■ Csak a gyártó által meghatározott töltőt használja. Az olyan töltő, amely egy típusú akkumulátoregységhez alkalmas, tüzveszélyt okozhat, ha más típusú akkumulátoregységhez használja.

A készülékeket csak a kifejezetten hozzá készült akkumulátoregységekkel használja. Bármely más akkumulátoregység használata sérülés- vagy tűzveszélyt okozhat.
■ Amikor nem használja az akkumulátoregységet, tartsa távol más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól, amelyek kapcsolatba léphetnek vele. Az akkumulátorok kapcsainak rövidzárlata égési sérülést vagy tüzet okozhat.
- Nem megfelelő körülmények között folyadék szivároghat az akkumulátorból; ügyeljen rá, hogy ne kerüljön érintkezésbe vele. Amennyiben véletlenül hozzáérne, mossa le vízzel. Ha ez a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból kiszivárgó folyadék irritációt vagy égési sérülést okozhat.
■ Ne használjon sérült, módosított akkumulátoregységet vagy szerszámot. A sérült vagy módosított akkumulátorok előre nem látható módon viselkedhetnek, aminek eredménye tűz, robbanás vagy sérülésveszély lehet.
■ Ne tegye ki az akkumulátoregységet és a szerszámot tűznek vagy túl magas hőmérsékletnek. Ha tűznek, vagy 130 °C feletti hőmérsékletnek teszi ki, akkor felrobbanhat.
■ Tartsa be a töltésre vonatkozó utasításokat, és ne

三GO

töltse az akkumulátoregységet vagy a szerszámot az utasításokban meghatározott hőmérséklet-tartományon kívül. A nem megfelelő vagy a meghatározott hőmérséklet-tartományon kívüli töltés károsíthatja az akkumulátort, és növeli a tűzveszélyt.

GYAKORLÁS

■ Körültekintően olvassa el az utasításokat. Ismerje meg a gép szabályozását és helyes használatát.

■ Ne engedélyezze a készülék használatát gyermekeknek vagy olyan személyeknek, akik nem ismerkedtek meg az utasításokkal. A helyi rendelkezések korlátozásokat tartalmazhatnak a szerszám működtetőjének életkorára vonatkozóan.

■ Ne feledje, hogy a szerszám működtetője a felelős azokért a balesetekért vagy veszélyekért, amelyek más embereket érintenek vagy mások vagyontárgyait érintik.

ELŐKÉSZÜLETEK

■ Soha ne működtesse a gépet, ha emberek, különösen gyermekek, vagy kis állatok vannak a közelben.
■ A gép működtetése közben mindig viseljen védőszemüveget és vastag talpú cipőt.
■ A gép és a nézelődők közötti távolság legalább 15 m legyen.
■ Ne működtesse a gépet, ha a gépkezelő fáradt, beteg, illetve ha alkohol vagy kábítószerek hatása alatt áll.

MÜKÖDÉS

■ Csak nappali világosságnál vagy megfelelő mesterséges megvilágítás mellett használja a terméket.
■ Soha ne üzemeltesse a gépet sérült védőelemekkel vagy pajzsokkal vagy a helyükön lévő védőelemek és pajzsok nélkül.

• A motort csak akkor kapcsolja be, ha a kezei és lábai távol vannak a vágóeszközöktől.
  ■ Mindig válassza le a gépet a tápellátásról (azaz vegye le az akkumulátoregységet),

■ ha a gépet felügyelet nélkül hagyja;
■ mielőtt megszüntetné az eltömődést;
- mielött ellenőrzi, tisztítja vagy bármilyen más munkát végez a gépen;
■ ha idegen tárgyba ütközött;
■ ha a termék szokatlan módon elkezd rázkódni.

■ Legyen óvatos, nehogy a vágószerszám megsebesítse a kezét vagy lábát.
■ Mindig gondoskodjon arról, hogy a szellőzőnyilások hulladéktól mentesek legyenek.

KARBANTARTÁS ÉS TÁROLÁS

■ Mindig válassza le a gépet a hálózati aljzatról (pl. távolítsa el az akkumulátoregységet) karbantartás vagy tisztítás előtt.
■ Csak a gyártó által javasolt pótalkatrészeket és tartozékokat használja.

■ Rendszeresen ellenőrizze a gépet, és végezzen karbantartást. A gép javítását csak felhatalmazott szerelő végezheti el.

Gyermekek által hozzá nem férhető helyen tárolja a gépet, amikor nem használja azt.

EGYÉB BIZTONSÁGI UTASÍTÁSOK

- Kerülje a veszélyes környezetet – ne használja a berendezéseket nedves vagy vizes lejtön.

■ Tartsa a helyén és működőképesen a védőburkolatot.
A kezét és lábát tartsa távol a vágási területtől.
A sérülések kockázatának csökkentése érdekében soha ne dolgozzon létrán vagy más nem biztonságos támasztékon. Soha ne tartsa a vágóegységet derékmagasságon felül.
■ Működés közben ellenőrizze a vágóegységet rendszeresen, rövid időközönként, vagy azonnal, ha látható a vágás láthatóan megváltozik.
■ A legjobb eredmény elérése érdekében az akkumulátort olyan helyiségben töltse, ahol a hömérséklet 5 °C-nál magasabb és 40 °C-nál alacsonyabb. Ne tárolja kültéren vagy járművekben.

• Amikor Ön felé közeledik valaki, állítsa le a motort és a vágóegységet.
  ■ Figyelmeztesse a kezelőt a penge lököerejére (csak 3 fogú pengére szerelhető).

■ A penge akkor kaphat lökést, ha olyan tárgyba ütközik, amelyet nem tud azonnal elvágni.
■ A penge lökése révén az egység és/vagy a kezelő bármely irányba elfordulhat, és egyensúlyát veszítheti.

■ A penge előzetes jel nélkül is lököeröt fejthet ki, ha a penge elakad, leáll vagy megakad.
■ A penge nagyobb valószínűséggel fejt ki lököerőt, olyan területeken, ahol nehezen látható a vágandó anyag.

- Ne csatlakoztasson pengét az egységre, amíg minden szükséges alkatrész megfelelően fel nincs szerelve. Amennyiben nem megfelelő alkatrészeket használ, akkor a penge lerepülhet, és súlyos sérüléseket okozhat a kezelőnek és/vagy nézelődőknek. A behajolt, repedt, törött vagy sérült pengét ártalmatlanítsa. Használjon éles pengét. A tompa penge nagyobb valószínűséggel akad el, és fejt ki lököerőt (csak 3 fogú pengével való használat).

■ A leálló penge/vágószál sérülést okozhat, miközben még forog, miután a motor leállt, vagy megnyomta

a triggert. Tartsa meg az irányítást, amíg a penge/vágószál teljesen abba nem hagyta a forgást.

• Az akkumulátorral működő szerszámokat nem kell hálózati aljzathoz csatlakoztatni; ezért mindig működőképes állapotban vannak. Ügyeljen a lehetséges veszélyekre, akkor is, ha a szerszám nem működik. Legyen óvatos karbantartás és szervizelés közben.
  ■ Ne mossa tömlővel; ne kerüljön víz a motorba és az elektromos csatlakozásokba.
  ■ Amennyiben olyan helyzet adódik, amely nem szerepe a jelen használati útmutatóban, akkor óvatosan és kellő mérlegeléssel cselekedjen. Forduljon az EGO ügyfélszolgálathoz segítségért.
  ■ Csak az A.ábrán felsorolt akkumulátoregységeket és töltőket használja.

MÜSZAKI ADATOK

Vágómechanizmus Ütköző fej
Vezeték átmérője	2,4 mm nylonsodort vágószál
Vágásszélesség 38 cm
Üresjárati fordulatszám 5000/6000 min	-1
Súly (akkumulátoregység nélkül) 1,59 kg
Javasolt működési hőmérséklet 0°C-40°C
Javasolt tárolási hőmérséklet -20°C-70°C
Mért hangteljesítményszint L_WA	93,2 dB(A)K=2,2 dB(A)(PH1400E)
	93,89 dB(A)K=1,46 dB(A)(PH1420E)
	92 dB(A)K=3,1 dB(A)(PHX1600)
Max. Hangnyomásszint a kezelő fülénél L_PA	73,2 dB(A)K=3 dB(A)(PH1400E)
	81,6 dB(A)K=3 dB(A)(PH1420E)
	86 dB(A)K=3 dB(A)(PHX1600)
Nivel de putere sonoră garantat L_WA (măsurat în conformitate cu 2000/14/CE)	96 dB(A)

Vibratii a_h	Elülső segédfogantyú	4,2 m/s ^2 K=1,5 m/s ^2 (PH1400E)
		2,23 m/s ^2 K=1,5 m/s ^2 (PH1420E)
		4,85 m/s ^2 K=1,5 m/s ^2 (PHX1600)
	Hátsó fogantyú	2,7 m/s ^2 K=1,5 m/s ^2 (PH1400E)
		2,03 m/s ^2 K=1,5 ms ^2 (PH1420E)
		2,67 m/s ^2 K=1,5 m/s ^2 (PHX1600)

DENUMIRE PIESĂ CANTITATE
Fükaszáló tartozék 1
Védőburkolat 1
Imbuszkulcs 1
Multifunkciós csavarkulcs	1
Manual de instrucțiuni	1

A javasolt vágószálat kérjük, nézze meg az egopowerplus. eu honlapon, vagy az EGO termékkatalógusban.

DESCRIERE

三GO

ISMERJE MEG A FÜKASZA TARTOZÉKOT(A ábra)

1. Zárósapka
2. Fükaszáló tengely
3. Vágószál
4. Fükaszáló fej (ütköző fej)
5. Kioldógomb
6. Vágópenge
7. Védőburkolat
8. Imbuszkulcs
9. Multifunkciós csavarkulcs

FIGYELMEZTETÉS: Soha ne működtesse a szerszámot, ha a védőburkolat nincs megfelelően a helyén. A védőburkolatnak mindig a szerszámon kell lennie a használó védelme érdekében.

ÖSSZESZERELÉS

FIGYELMEZTETÉS: Ha bármely alkatrész sérült vagy hiányzik, akkor ne működtesse a terméket, amíg az alkatrészeket ki nem cserélik. Sérült vagy hiányzó alkatrészekkel való használat sülyos személyes sérülést okozhat.

FIGYELMEZTETÉS: Ne próbálja megváltoztatni a fűkaszát, és ne készítsen hozzá tartozékokat, amelyek nem javasoltak ehhez a láncfűrészhez. Bármilyen módosítás vagy változtatás helytelen használatnak minősül, és veszélyes feltételeket teremthet, amely súlyos személyi sérüléssel végződhet.

FIGYELMEZTETÉS: Az akár súlyos személyi sérülést okozó véletlenszerű indítás elkerülése érdekében mindig vegye ki az akkumulátoregységet a szerszámból, amikor összeszereli az alkatrészeket.

A VÉDŐBURKOLAT ÖSSZESZERELÉSE

FIGYELMEZTETÉS: Mindig viseljen kesztyűt, amikor felszereli vagy kicseréli a védőburkolatot. Legyen óvatos a védőburkolat alatti pengével, és óvja a kezét vágástól.

FIGYELMEZTETÉS: Soha ne működtesse a szerszámot, ha a védőburkolat nincs megfelelően a helyén. A védőburkolatnak mindig a szerszámon kell lennie a felhasználó védelme érdekében! Ha a védőburkolat rögzítve van, akkor soha ne próbálja meg eltávolítani vagy beállítani, ha ki kell cserélni, akkor azt szakképzett szerviztechnikus végezze!

Lazítsa meg, és vegye le a két csavart a tengely talpán

(C ábra), illessze a rögzítőfuratokat a szerelési lyukakba, majd rögzítse a védőburkolatot a tengely talpához a két csavarral és két rugós alátéttel (D ábra).

Ellenőrizze, hogy a védőburkolat a B és C ábrának megfelelően rögzítve van-e, a fordított rögzítés nagy veszélyt okozhat!

FÜKASZA TARTOZÉK RÖGZÍTÉSE A MEGHAJTÓFEJRE

A fükasza tartozékot EGO PH1400E/PH1420E/PHX1600 meghajtófejhez tervezték.

Lásd az „ALKATRÉSZ CSATLAKOZTATÁSA A MEGHAJTÓFEJHEZ“ fejezetet a PH1400E/PH1420E/ PHX1600 meghajtófej használati útmutatójában.

MÜKÖDTETÉS

FIGYELMEZTETÉS: Ne hagyja, hogy a termékkel szerzett jártassága miatt óvatlanná váljon. Emlékezzen arra, hogy a másodperc töredéke alatt történő óvatlanság súlyos sérülést okozhat.

FIGYELMEZTETÉS: Mindig viseljen védőszemüveget és hallásvédőt. Amennyiben nem ezt teszi, tárgyak repülhetnek a szemébe, és más komoly sérülések keletkezhetnek.

ALKALMAZÁSOK

A terméket az alábbi célokra használhatja:

■ Kapualjak, kerítések és burkolatok körül lévő fű és dudva vágásához.

MEGJEGYZÉS: A szerszámot csak az előírt célokra használja. Bármilyen más használat helytelen használatnak minősül.

\ A sérült/kopott alkatrészek ellenőrzése minden használat előtt

Ellenőrizze a fűkasza fejet, védőburkolatot és első segédfogantyút, és cserélje ki a repedt, behajolt vagy sérült alkatrészeket.

A védőburkolat szélén lévő vágópenge egy idő után tompa lehet. Javasoljuk, hogy időnként élezze meg reszelővel, vagy cserélje ki új pengére.

FIGYELMEZTETÉS: Mindig viseljen kesztyűt, amikor felszereli vagy kicseréli a védőburkolatot, illetve megélezi vagy kicseréli a pengét. Jegyezze meg a penge helyét a védőburkolat alatt, és óvja a kezét sérülésektől.

FIGYELMEZTETÉS: A súlyos személyi sérülések

elkerülése érdekében távolítsa el az akkumulátoregységet a meghajtófejből szervizelés, tisztítás, tartozékok cseréje vagy anyagok szerszámból való eltávolítása közben.

FÜKASZA TARTOZÉK HASZNÁLATA A MEGHAJTÓFEJJEL

FIGYELMEZTETÉS: Megfelelően öltözzön fel a sérülések kockázatának csökkentése érdekében, amikor a szerszámot működteti. Ne viseljen laza ruházatot vagy ékszereket. Viseljen védőszemüveget és fülvédőt; Viseljen erős, hosszú szárú nadrágot, cipőt és kesztyűt. Ne viseljen rövidnadrágot vagy szandált, és ne járjon mezítláb.

FIGYELMEZTETÉS: Minden használat előtt tisztítsa meg a nyírandó területet. Távolítson el minden tárgyat, pl. követ, törött üveget, tűt, vezetéket vagy zsinórt, amely beakadhat a vágóegységbe. A területen ne legyenek gyermekek, nézelődők vagy állatok. Minden nézelődő, gyermek és állat legalább 15 m távolságban legyen; még így fennáll a veszélye, hogy tárgyak repülnek a nézelődők felé. A nézelődők is viseljenek védőszemüveget. Amikor Ön felé közeledik valaki, azonnal állítsa le a motort és a vágóegységet.

A biztonságos és jobb működés érdekében helyezze fel a vállszíjat a vállán keresztben. A vállszíjat kényelmes működtetési pozícióba állítsa. A fűkaszát mindig az egyik kezével a hátsó fogantyún és a másik kezével az első fogantyún tartsa. A szerszámot működtetés közben mindig erősen fogja. A fűkaszát kényelmes pozícióban tartsa, a hátsó fogantyú körülbelül csípőmagasságban legyen. A fűkasza fej párhuzamos legyen a talajjal, hogy könnyen érintkezzen a nyírandó anyaggal, anélkül, hogy a kezelőnek felé kellene hajolnia (B ábra).

FIGYELMEZTETÉS: A vállszíj gyorskioldó mechanizmus is veszélyes helyzetben. Ha vészhelyzet adódik, akkor azonnal vegye le a válláról, függetlenül attól, hogy van feltéve a szíj.

Minden használat után tisztítsa meg a fűkaszát

Lásd a KARBANTARTÁS fejezetben lévő tisztítási utasításokat.

A KÉSZÜLÉK INDÍTÁSA/LEÁLLÍTÁSA

Lásd „A MEGHAJTÓFEJ INDÍTÁSA/LEÁLLÍTÁSA“ fejezetet a PH1400E/PH1420E/PHX1600 meghajtófej használati útmutatójában.

A VÁGÁS HOSSZÁNAK BEÁLLÍTÁSA

A fűkasza fej lehetővé teszi a kezelőnek, hogy a motor leállítása nélkül oldjon ki vágószálat. Ha a szál kopott vagy elhasználódott, akkor kiegészítő szál oldható ki, ha enyhén megnyomja az orsó rögzítőelemét a fűkasza fej működése közben (E ábra).

MEGJEGYZÉS: A vágószál kioldása egyre nehezebb, ha a vágószál rövidebb lesz.

FIGYELMEZTETÉS: Ne távolítsa el, és ne változtassa meg a vágóegységet. A felesleges hossz miatt a motor túlmelegszik, amely súlyos sérülést okozhat.

VÁGÓSZÁL CSERÉJE

MEGJEGYZÉS: Mindig a javasolt nylon vágószálat használja, amelynek átmérője nem használja meg a 2,4 mm-t. Ha nem ilyet használ, akkor a fúkasza túlmelegedhet, vagy megsérülhet.

FIGYELMEZTETÉS: Soha ne használjon fémmel merevített szálat, zsinórt, vezetéket stb. Ezek eltörhetnek, és veszélyesek lehetnek a szétröppenő részek miatt.

1. Vegye le az akkumulátoregységet
2. Vegye le a maradék vágószálat, ha szükséges. Egyszerűen húzza ki kézzel.
3. Vágjon le 4 m hosszú vágószálat, Helyezze a vágószálat a fűzőlyuk rögzítőlyukának belsejébe (F ábra). Húzza és tolja a vágószálat a másik oldalról, amíg egyenlő mennyiség nincs az orsó két oldalán.
4. Nyomja, miközben az orsó rögzítőelemét a nyíl irányába forgatja, hogy a vágószálat az orsóra tekerje, amíg körülbelül 14 cm nem marad mindkét oldalon (G ábra).
5. Nyomja le az orsó rögzítőelemét, miközben húzza a vágószálat, hogy kézzel beállítsa, és ellenőrizze a fűkasza fej megfelelő összeszerelését.

Ha a vágószál kiszakad a vágószál kimenetből, vagy a vágószál nem oldódik ki, ha a fűkasza fej beakadt, akkor kövesse az alábbi lépéseket:

1. Vegye le az akkumulátoregységet.
2. Nyomja meg a kioldógombot az orsó rögzítőelemén, és távolítsa el az orsó rögzítőelemet úgy, hogy kihúzza (H és I ábra).
3. Távolítsa el a vágószálat az orsó rögzítőelemböl.
4. Az egyik kezével tartsa az orsó rögzítőelemet, a másik kezével fogja meg az orsó rögzítőelemet, és illessze az orsó rögzítőelemen lévő gombokat az orsó alap lyukaiba (J ábra). A tenyerével nyomja le, és fordítsa el az orsó rögzítőelemet balra és jobbra, amíg a gombok az orsó alapba nem kattannak (K ábra).
5. A vágószál újratöltéséhez kövesse a „VÁGÓSZÁL CSERÉJE“ fejezetet.

Amennyiben a szerszámot fűkaszaként kívánja használni, akkor a fűkasza fej leszereléséhez kövesse az L & M ábrán látható lépéseket.

KARBANTARTÁS

FIGYELMEZTETÉS: Az egység ellenőrzése, tisztítása vagy szervizelése előtt állítsa le a motort, várjon, amíg minden mozgó alkatrész leáll, és vegye ki az akkumulátoregységet. A jelen utasítások be nem tartása súlyos személyi sérülést vagy anyagi kárt eredményezhet.

FIGYELMEZTETÉS: Javításkor használjon azonos pótalkatrészeket. Más alkatrészek használata veszélyt okozhat, vagy megrongálhatja a terméket. A biztonságosság és megbízhatóság biztosítása érdekében minden, a jelen karbantartási utasításokban nem szereplő javítást és cserét szakképzett szerviztechnikus hajtson végre.

ÁLTALÁNOS KARBANTARTÁS

A műanyag alkatrészek tisztításához ne használjon oldószereket. A legtöbb műanyag a vegyi oldószerek által deformálódás általi sérülésnek van kitéve, ezek megrongálhatják öket. Használjon tiszta ruhát a szennyeződés, por, olaj, zsír stb. eltávolításához.

AZ EGYSÉG TISZTÍTÁSA

■ Töröljön le minden füvet, amely a motor tengelye vagy fükasza fej köré tekeredett.
■ Használjon kis kefét vagy kis porszívó kefét a hátsó burkolat szellőzőnyilásainak megtisztításához.
■ Nedves törlőruhával és enyhe tisztítószerrel tisztítsa meg az egységet.
■ Ne használjon erős tisztítószereket a műanyag burkolaton vagy a fogantyún. Ezek megsérülhetnek a különböző aromaolajaktól, pl. fenyő vagy citrom, és az olyan oldószerektől, mint a kerozin. A nedvesség szintén áramütés veszélyét okozhatja. A nedvességet egy puha, száraz törlővel törölje le.

SEBESSÉGVÁLTÓ OLAJOZÁSA

A szerelvényburkolatban lévő sebességváltót időnként be kell olajozni kenőanyaggal. Ellenőrizze a szerelvényburkolat kenőanyag szintjét minden 50. működési óra után, úgy, hogy leveszi a burkolat oldalán lévő rögzítőcsavart.

Ha nem lát kenőanyagot a burkolat oldalán, akkor kövesse a lenti lépéseket, hogy feltöltse a térfogat 3/4-éig kenőanyaggal.

Ne töltse fel teljesen a sebességváltót.

1. Tartsa a fűkaszát az oldalán, hogy a rögzítőcsavar felfelé nézzen.

2. Használja a mellékelt multifunkciós csavarkulcsot a rögzítőcsavar meglazításához és levételéhez.

3. Használjon zsírzó fecskendőt (nem tartozék), hogy kenőanyagot vigyen fel a csavar nyílásra; ne lépje túl a 3/4 térfogatot.

4. Befecskendezés után húzza meg a rögzítőcsavart.

AZ EGYSÉG TÁROLÁSA

■ Vegye ki az akkumulátoregységet a fűkaszából.
■ Tárolás előtt alaposan tisztítsa meg a szerszámot.
■ Amennyiben leveszi a fúkasza tartozék a meghajtófejról, és külön tárolja: Helyezze fel a tartozék tengelyre a zárósapkát, hogy ne kerüljön szennyeződés a csatlakozóba.
- Az egységet száraz, jól szellőző, elzárt vagy magas helyen tárolja, ahol gyermekek nem érik el. Ne tárolja az egységet benzin vagy más vegyszerek mellett.

A környezet védelme

Ne dobja az elektromos felszerelést, az elhasznált akkumulátort és a töltöt a háztartási hulladékok közé! Vigye hivatalos újrahasznosító telephelyre, és tegye hozzáférhetővé a szelektív gyűjtéshez. Az elektromos eszközöket a megfelelő, környezetbarát újrahasznosító üzembe kell visszavinni.

HIBAELHÁRÍTÁS

PROBLÉMA A PROBLÉMA OKA ŘEŠENÍ
Fűkaszáló nem indul.	Az akkumulátoregység nincs csatlakoztatva a meghajtófejhez.Nincs elektromos kapcsolat a meghajtófej és az akkumulátoregység között.Az akkumulátoregység lemerült.A kapcsoló gomb és a trigger nem egyidejűleg van megnyomva.	Csatlakoztassa az akkumulátoregységet a meghajtófejhez.Vegye ki az akkumulátoregységet, ellenőrizze a csatlakozást, és helyezze vissza az akkumulátoregységet, amíg a helyén nincsen.Töltse fel az akkumulátoregységet EGO a jelen útmutatóban megadott töltővelNyomja meg és tartsa lenyomva a kapcsoló gomb majd oldja ki a triggert a fűkasza bekapcsolásához.
A fűkasza vágás közben leáll.	A védőburkolat nincs felszere ve a fűkaszára, amely révén a vágószál túl hosszú, és a motor túlterhelt.Használjon nagy teherbírású vágószálat.A motor tengely vagy fűkasza fej beakadt a fübe.A motor túlterheltAz akkumulátoregység vagy a fűkasza túl forró.Az akkumulátoregység ki van véve a szerszámból.Az akkumulátoregység lemerült.	Vegye ki az akkumulátoregységet, és szerelje fel védőburkolatot a fűkaszára.Használja a javasolt nylon vágószálat, legfeljebb mm átmérővel.Állítsa le a fűkaszát, vegye ki az akkumulátort, és távolítsa el a füvet a motor tengelyről és fűkasza fejről.Távolítsa el a füvet a fűkasza fejről. A motor újra működőképes, ha a terhet eltávolítja. Vágás közben a fűkasza fejet oda-vissza mozgassa a vágandó füvön, és 20 cm-nél hosszabb füvet ne vágjon egy vágással.Hütse le az akkumulátoregységet vagy a fűkaszá 67 °C alatti hőmérsékletre.Helyezze vissza az akkumulátoregységet.Töltse fel az akkumulátoregységet EGO a jelen útmutatóban megadott töltővel

EGO

PROBLÉMA A PROBLÉMA OKA ŘEŠENÍ
A fűkasza fej nem enged ki a szálat.	■ A motor tengely vagy fűkasza fej beakadt a fübe.■ Nincs elég szál az orsón.■ A fűkasza fej piszkos.■ A szál összegabalyodott az orsó rögzítőelemben.■ A szál túl rövid.
Fű tekeredett a fűkasza fejre és motorházra.	■ Magas füvet talajhoz közel vág.
A penge nem vágja el a szálat..	■ A védőburkolat szélén lévő vágópenge egy tompává vált.
A fűkasza fej vagy orsó rögzítőelem repedése miatt az orsó alap meglazult.	■ A fűkasza fej elhasználódott.
Csere közben a szálat nem lehet megfelelően a fűkasza fejbe betölteni.	■ Az orsó rögzítőelem BEFÜZŐ szála nem illik az orsó alap fűzőlyukába.■ A vágószál nem megfelelően van behelyezve a fűzőlyuk rögzítőlyukába.

GARANCIA

EGO GARANCIÁLIS FELTÉTELEK

Kérjük, látogasson el az egopowerplus.eu oldalra, ahol megtalálja a részletes EGO garanciális feltételeket.

CITIȚI TOATE INSTRUCTIUNILE!
