STA1500 - Multifunkčné náradie EGO - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma STA1500 EGO vo formáte PDF.
| Typ produktu | Nadstavec na orezávanie okrajov |
| Značka | EGO |
| Model | STA1500 |
| Hmotnosť (bez batérie) | 1,59 kg |
| Šírka rezu | 38 cm |
| Priemer struny | 2,4 mm (skrútený nylon) |
| Voľnobežné otáčky | 5000 - 6000 min⁻¹ |
| Rezný mechanizmus | Nárazová hlava (opretie o zem) |
| Kompatibilita | Motorové bloky EGO PH1400E / PH1420E / PHX1600 |
| Prevádzková teplota | 0°C až 40°C |
| Skladovacia teplota | -20°C až 70°C |
| Zaručená hladina akustického výkonu | 96 dB(A) |
| Použitie | Kosenie trávy a buriny |
| Údržba | Pravidelné čistenie, mazanie prevodov každých 50 hodín |
| Bezpečnosť | Nosenie ochranných okuliarov, slúchadiel, rukavíc, bezpečnostnej obuvi; bezpečnostná vzdialenosť 15 m |
| Obsah balenia | Nadstavec na orezávanie okrajov, ochranný kryt, imbusový kľúč, multifunkčný kľúč, návod na použitie |
| Záruka | Viac na stránke egopowerplus.eu |
Často kladené otázky - STA1500 EGO
Otázky používateľov k STA1500 EGO
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Multifunkčné náradie vo formáte PDF zadarmo! Nájdite svoj návod STA1500 - EGO a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. STA1500 značky EGO.
NÁVOD NA OBSLUHU STA1500 EGO

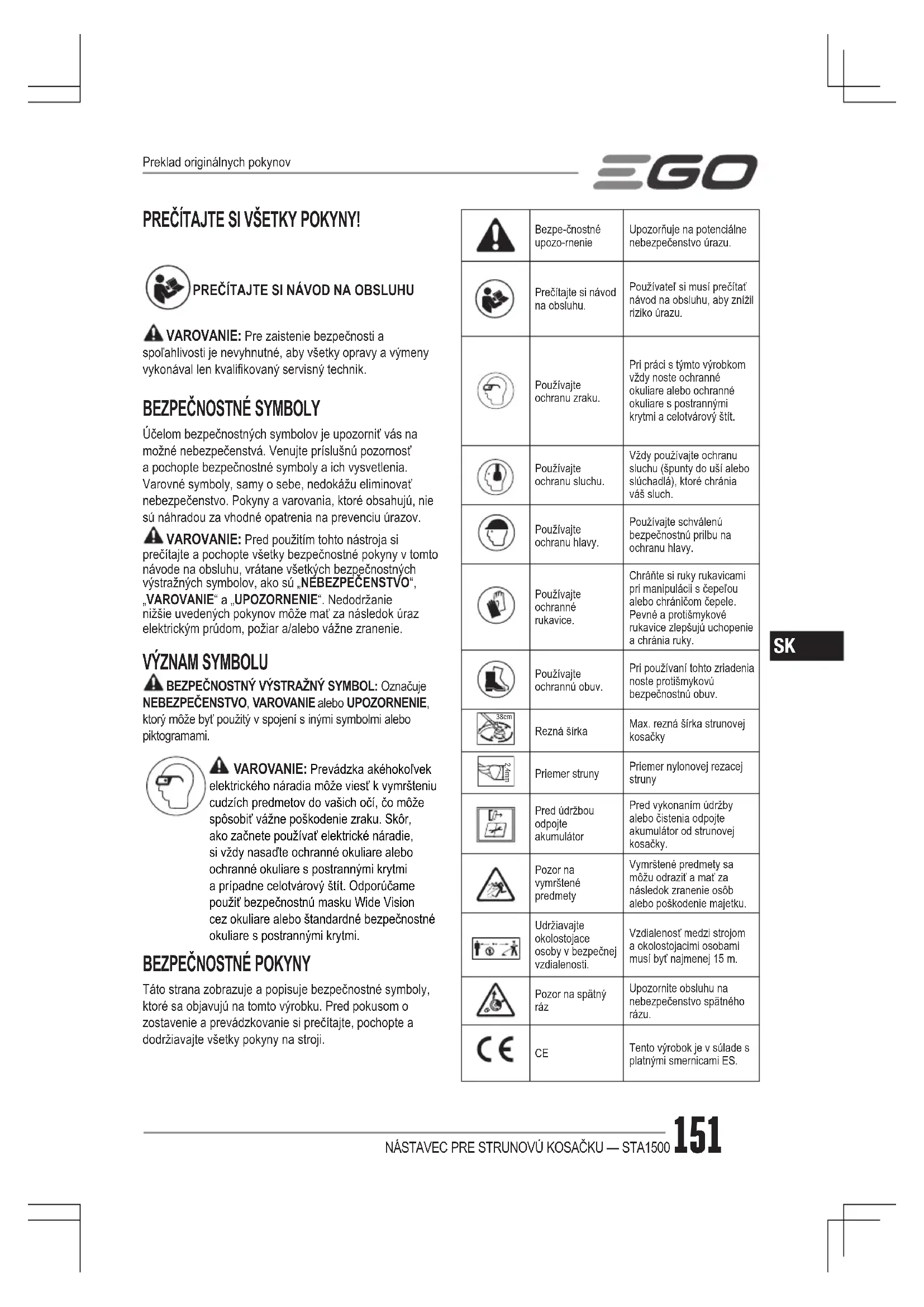

SK Nástavec pre strunovú kosačku 151
⚠️ VAROVANIE: Pre zaistenie bezpečnosti a spoľahlivosti je nevyhnutné, aby všetky opravy a výmeny vykonával len kvalifikovaný servisný technik.
BEZPEČNOSTNÉ SYMBOLY
Účelom bezpečnostných symbolov je upozornit' vás na možné nebezpečenstvá. Venujte príslušnú pozornost' a pochopte bezpečnostné symboly a ich vysvetlenia. Varovné symboly, samy o sebe, nedokážu eliminovať nebezpečenstvo. Pokyny a varovania, ktoré obsahujú, nie sú náhradou za vhodné opatrenia na prevenciu úrazov.
⚠️ VAROVANIE: Pred použitím tohto nástroja si prečítajte a pochopte všetky bezpečnostné pokyny v tomto návode na obsluhu, vrátane všetkých bezpečnostných výstražných symbolov, ako sú „NEBEZPEČENSTVO“, „VAROVANIE“ a „UPOZORNENIE“. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie.
VÝZNAM SYMBOLU
⚠ BEZPEČNOSTNÝ VÝSTRAŽNÝ SYMBOL: Označuje NEBEZPEČENSTVO, VAROVANIE alebo UPOZORNENIE, ktorý môže byť použitý v spojení s inými symbolmi alebo piktogramami.
VAROVANIE: Prevádzka akéhokol'vek elektrického náradia môže viest' k vymršteniu cudzích predmetov do vašich očí, čo môže spôsobit' vážne poškodenie zraku. Škôr, ako začnete používať elektrické náradie, si vždy nasad'te ochranné okuliare alebo ochranné okuliare s postrannými krytmi a prípadne celotvárový štít. Odporúčame použit' bezpečnostnú masku Wide Vision cez okuliare alebo štandardné bezpečnostné okuliare s postrannými krytmi.
BEZPEČNOSTNÉ POKYNY
Táto strana zobrazuje a popisuje bezpečnostné symboly, ktoré sa objavujú na tomto výrobku. Pred pokusom o zostavenie a prevádzkovanie si prečítajte, pochopte a dodržiavajte všetky pokyny na stroji.
 | Bezpe-čnostné upozo-rnenie | Upozorňuje na potenciálne nebezpečenstvo úrazu. |
 | Prečítajte si návod na obsluhu. | Používateľ si musí prečítať návod na obsluhu, aby znížil rizíko úrazu. |
 | Používajte ochranu zraku. | Pri práci s týmto výrobkom vždy noste ochranné okuliare alebo ochranné okuliare s postrannými krytmi a celotvárový štlt. |
 | Používajte ochranu sluchu. | Vždy používajte ochranu sluchu (špunty do uší alebo slúchadlá), ktoré chránia váš sluch. |
 | Používajte ochranu hlavy. | Používajte schválenú bezpečnostnú prilbu na ochranu hlavy. |
 | Používajte ochranné rukavice. | Chráňte si ruky rukavicami pri manipulácii s čepel’ou alebo chráničom čepele. Pevné a protišmykové rukavice zlepšujů uchopenie a chránia ruky. |
 | Používajte ochrannú obuv. | Pri používani tohto zriadenia noste protišmykovú bezpečnostnú obuv. |
 | Rezná širka | Max. rezná širka strunovej kosačky |
 | Priemer struny | Priemer nylonovej rezacej struny |
 | Pred údržbou odpojte akumulátor | Pred vykonanim údržby alebo čistenia odpojte akumulátor od strunovej kosačky. |
 | Pozor na vymrštené predmety | Vymrštené predmety sa môžu odrazil’ a mať za následok zranenie osób alebo poškodenie majetku. |
 | Udržiavajte okolostojace osoby v bezpečnej vzdialenosti. | Vzdialenosť medzi strojom a okolostojacimi osobami musí byť najmenej 15 m. |
 | Pozor na spätný ráz | Upozornite obsluhu na nebezpečenstvo spätného rázu. |
 | CE | Tento výrobok je v súlade s platnými smernicami ES. |
| UKCA | UKCA | Tento výrobok je v súlade s príslušnou britskou legislatívou. |
 | WEEE | Nepotrebné elektrické výrobky sa nesmú likvidovať spolu s domovým odpadom. Odovzdajte do autorizovaného recyklačného strediska. |
 | Hluk | Garantovaná hladina akustického výkonu. Emisie hluku do prostredia podľa smernice Európskeho spoločenstva. |
| V | Volt Napätie | |
| mm | Milimeter Dĺžka alebo veľkost' | |
| cm | Centimeter Dĺžka alebo veľkost' | |
| kg | Kilogram Hmotnost |
VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA TÝKAJÚCE SA STROJA
VAROVANIE: Prečitajte si všetky bezpečnostné varovania, pokyny, ilustrácie a špecifikácie dodané s týmto strojom. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/ alebo vážne zranenie.
ODLOŽTE SI VŠETKY VAROVANIA A POKYNY PRE BUDÚCE POUŽITIE.
Pojem „stroj“ v upozorneniach sa vzťahuje na stroj napájaný zo siete (so šnúrou) alebo na stroj napájaný z akumulátora (bezšnúrový).
BEZPEČNOST PRACOVNÉHO PRIESTORU
■ Udržiavajte pracovisko čisté a dobre osvetlené.
Neporiadok alebo tmavé miesta spôsobujú nehody.
■ Nepoužívajte stroje vo výbušnom prostredí, napriklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Stroje vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary.
- Pri použivaní stroja udržiavajte deti a okolostojace osoby mimo pracoviska. Rozptylovanie pozornosti môže viest' ku strate kontroly.
ELEKTRICKÁ BEZPEČNOST
■ Zástrčka stroja musí zodpovedať elektrickej
zásuvke. Nikdy a žiadnym spôsobom nemodifikujte zástrčku. Nepoužívajte žiadne rozbočovacie zástrčky s uzemneným strojom. Neupravené zástrčky a vhodné zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom.
- Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú rúry, radiátory, sporáky a chladničky. Dochádza k zvýšeniu rizika úrazu elektrickým prúdom, ak je vaše telo uzemnené.
■ Neprevádzkujte stroj v daždi alebo vo vlhkom prostredí. Voda vstupujúca do stroja môže zvýšit' riziko úrazu elektrickým prúdom alebo poruchy, ktorá by mohla mať za následok zranenie osôb.
■ Nepoužívajte kábel nesprávnym spôsobom. Nikdy nepoužívajte kábel na nosenie, t'ahanie alebo odpájanie stroja. Udržujte kábel v dostatočnej vzdialenosti od zdrojov tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodená alebo zamotaná šnúra zvyšuje riziko zasiahnutia elektrickým prúdom. - Ak sa chystáte stroj použit' v exteriéroch, použite výhradne predlžovaciu šnúru vhodnú na použitie v exteriéroch. Použitie šnúry vhodnej pre použitie v exteriéroch znižuje riziko úrazu elektrickým prúdom.
- Ak je používanie stroja vo vlhkom prostredí nevyhnutné, použite napájanie chránené prerušovačom obvodu uzemnenia (GFCI). Použitie GFCI znižuje riziko úrazu elektrickým prúdom.
OSOBNÁ BEZPEČNOSTÍ
- Buděte pozorní, sledujte to, čo robíte a používajte zdravý rozum pri práci so strojom. Nepoužívajte stroj, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľková nepozornosť pri práci so strojmi môže mať za následok vážne zranenie.
- Používajte osobné ochranné pomôcky. Vždy používajte ochranu očí. Ochranné prostriedky ako respirátor, protišmyková bezpečnostná obuv, prilba alebo chrániče sluchu použité za vhodných podmienok znižujú nebezpečenstvo zranenia.
Zabráňte neúmyselnému uvedeniu do prevádzky. Pred pripojením k zdroju napájania a/alebo akumulátoru, pri zdvíhaní alebo prenášaní stroja sa uistite, že prepínač je vo vypnutej polohe.
Prenášanie strojov s prstom na vypínači alebo zapájanie strojov, ktoré majú vypínač zapnutý, môže viest' k nehodám.
- Pred spustením stroja vždy odstráňte nastavovací klůč alebo náradie. Klůč alebo náradie, ktoré necháte pripevnené k otáčajúcej sa časti stroja, môže spôsobit zranenie osôb.
postoj a rovnováhu. To umožňuje lepšiu ovládateľnosť stroja v nečakaných situáciách.
■ Noste vhodné oblečenie. Nenoste šperky alebo volný odev. Udržujte vlasy a oblečenie mimo dosah pohybujúcich sa častí. Volný odev, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa dielmi.
■ Pokial' je náradie vybavené zariadením na zachytávanie prachu a úlomkov materiálu, skontrolujte, či je k náradiu správne pripevnené.
Použitie odsávania prachu môže znížit' nebezpečenstvo, ktoré súvisí s prachom.
Nedovol'te, aby ste sa po získaní skúseností častým používaním stroja stali neobozretnými a ignorovali zásady bezpečnosti. Nedbalá činnost' môže spôsobit' vážne zranenie za zlomok sekundy.
POUŽÍVANIE A STAROSTLIVOSŤ O STROJ
■ Netlačte na stroj silou. Použite správny stroj pre vašu aplikáciu. Stroj bude pracovat' lepšie a bezpečnejšie pri rýchlosti, na ktorú bol navrhnutý.
■ Nepoužívajte stroj, ak sa nedá zapnút a vypnút použitím vypínača. Stroj, ktorý sa nedá ovládat vypínačom, je nebezpečný a musi sa opravit.
- Pred akýmikoľvek úpravami, výmenou príslušenstva alebo uskladnením stroja odpojte zástrčku od zdroja napájania a/alebo vyberte zo stroja akumulátor, ak je odpojitelný. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia stroja.
■ Nečinný stroj skladujte mimo dosahu detí a nedovoľte osobám, ktoré nie sú oboznámené so strojom alebo s týmto návodom, aby stroj obsluhovali. Stroje sú v rukách nevyškolených používateľov nebezpečné.
- Vykonávajte údržbu strojov a príslušenstva. Kontrolujte nastavenie pohyblivých častí, poškodenie dielov a akékol'vek d'alšie okolnosti, ktoré môžu mat' vplyv na funkciu stroja. Ak je poškodený, nechajte ho pred použitím opraviť. Mnoho nehôd spôsobujú zle udržiavané stroje.
■ Rezacie stroje udržujte ostré a čisté. Starostlivo ošetrované rezacie stroje s ostrými čepel'ami menej pravdepodobne uviaznu a jednoduchšie sa ovládajú.
- Používajte stroj, príslušenstvo, nadstavce apod. podľa týchto pokynov a rešpektujte pritom pracovné podmienky a vykonávanú činnosť.
Použitie stroja na iné ako určené účely môže viest k nebezpečným situáciám.
■ Udržujte rukováte a uchopovacie plochy suché, čisté, bez oleja a maziva. Klzké držadlá a uchopovacie plochy neumožňujú bezpečnú manipuláciu so strojom a jeho ovládanie v nečakaných situáciách.
POUŽÍVANIE A STAROSTLIVOST O AKUMULÁTOROVÝ STROJ
Nabijajte len pomocou nabíjačky špecifikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže predstavovať pri nabíjaní iného typu batérie nebezpečenstvo.
■ Používajte stroje a s výslovne určenými akumulátormi. Použitie iných typov akumulátorov môže spôsobit' riziko úrazu a požiaru.
- Ak sa akumulátor nepoužíva, držte ho mimo iných kovových predmetov, ako sú sponky, mince, klůče, klince, skrutkovače alebo iné malé kovové predmety, ktoré by mohli navzájom prepojit' kontakty akumulátora. Skratovanie kontaktov akumulátora môže spôsobit' popáleniny alebo požiar.
- Za nevhodných podmienok môže z akumulátora unikať kvapalina. Zabráňte kontaktu. Pri náhodnom kontakte opláchníte vodou. Pri zasiahnutí očí vyhl'adajte lekársku pomoc. Unikajúca kvapalina z akumulátora môže spôsobit' podráždenie pokožky alebo popáleniny.
■ Nepoužívajte akumulátor alebo stroj, ktoré sú poškodené alebo upravené. Poškodené alebo upravené batérie mat' nepredvídateľné chovanie, ktoré môže viest' k požiaru, výbuchu alebo nebezpečenstvu poranenia.
■ Nevystavujte akumulátor ani stroj ohňu alebo nadmernej teplote. Pri vystavení ohňu alebo teplote nad 130 ° C môže dôjst' k výbuchu.
- Dodržujte všetky pokyny pre nabíjanie a nenabíjajte akumulátor alebo stroj mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo stanovený rozsah môže poškodit' akumulátor a zvýšit' riziko požiaru.
ŠKOLENIE
■ Pozome si prečítajte návod. Zoznámte sa s ovládacími prvkami a správnym použivaním stroja.
- Nikdy nedovol'te používať zariadenie osobám alebo det'om, ktoré nie sú oboznámené s týmito pokynmi. Miestne predpisy môžu obmedzit' vek prevádzkovatel'a.
■ Majte na pamäti, že prevádzkovatel' alebo používatel' je zodpovedný za nehody alebo riziká, ktoré vzniknú iným osobám alebo za ujmu na ich majetku.
PRÍPRAVA
- Nikdy nepouživajte stroj za prítomnosti osób, najmä detí, alebo zvierat v jeho blízkosti.
■ Používajte ochranu očí a hrubé topánky po celú dobu používania stroja.
三GO
■ Vzdialenost' medzi prístrojom a okolostojacimi osobami musí byt' najmenej 15 m.
- Nikdy nepoužívajte stroj, ked' je prevádzkovatel' unavený, chorý alebo pod vplyvom alkoholu či iných drog.
PREVÁDZKA
■ Stroj používajte iba za denného svetla alebo pri dobrom umelom osvetlení.
- Nikdy nepoužívajte stroj s poškodenými krytmi alebo štítmí, alebo bez nasadených krytov alebo štítov.
■ Motor zapnite až vedy, ked' sú ruky a nohy mimo dosahu rezacích prostriedkov.
■ Vždy odpojte strunovú kosačku od napájacieho zdroja (t.j. vyberte akumulátor):
■ vždy, keď necháte stroj bez dozoru;
■ pred odstránením blokovania;
■ pred kontrolou, čistením alebo prácou na stroji.
■ po zasiahnutí cudzím predmetom;
■ vždy, keď stroj začne neobvykle vibrovať.
■ Dávajte pozor na poranenia nôh a rúk rezacími prostriedkami.
■ Zabezpečte, aby ventilačné otvory boli čisté.
ÚDRŽBA A SKLADOVANIE
- Pred vykonávaním údržby alebo čistením odpojte stroj od napájacieho zdroja (t.j. vyberte akumulátor).
■ Používajte len príslušenstvo a náhradné diely odporúčané výrobcom.
■ Pravidelne kontrolujte a udržiavajte stroj. Nechajte stroj opravit len u autorizovaného odborníka.
■ Ked' stroj nepoužívate, uskladnite ho mimo dosahu detí.
ĎALŠIE BEZPEČNOSTNÉ VAROVANIA
- Vyhnite sa nebezpečným prostrediam - Nepoužívajte spotrebič na vlhkom alebo mokrom svahu.
■ Majte chrániče nasadené a vo funkčnom stave.
■ Udržujte ruky a nohy v bezpečnej vzdialenosti od rezacieho priestoru.
■ Za účelom zníženia rizika zranenia nikdy nepracujte na rebríku alebo na inom nestabilnom podklade. Nikdy nedržte rezaciu jednotku nad úrovňou pásu.
■ Počas prevádzky kontrolujte rezaciu jednotku v pravidelných krátkych intervaloch, alebo ihned', ak vznikne nápadná zmena v charakteristike rezania.
■ Pre dosiahnutie najlepších výsledkov je potrebné batériu nabíjat' na mieste s teplotou vyššou ako 5 °C a nižšou ako 40 °C. Neskladujte vonku alebo vo vozidlách.
- Ak sa k vám niekto blíži, ihned' vypnite motor a rezaciu jednotku.
■ Upozornite obsluhu na nebezpečenstvo spätného rázu čepele (len pre 3-zubovú čepel').
■ K spätnému rázu môže dôjst' pri kontakte otáčajúcej sa čepele s objektom, ktorý nie je okamžite prerezaný.
■ Spätný ráz môže byť dosť silný, aby spôsobil pohyb prístroja a/alebo používateľa v l'ubovoľnom smere a môže tiež viest’ k strate kontroly nad prístrojom.
■ K spätnému rázu môže dôjst bez varovania, ak sa čepel' zadrhne, zastaví alebo zasekne.
■ Spätný ráz je pravdepodobnejší v oblastiach, kde je náročné vidieť rezaný materiál.
Nepripojujte žiadnu čepel' na prístroj bez správnej inštalácie všetkých potrebných dielov. Ak sa nepoužijú správne diely, môže dôjst' k odleteniu čepele a vážnemu poraneniu obsluhy a/alebo okoloidúcich. Vyhod'te čepele, ktoré sú ohnuté, zdeformované, popraskané, rozbité alebo inak akokoľvek poškodené. Používajte ostré čepele. Tupá čepel' sa viac pravdepodobne zachytí a vykoná spätný ráz (len pre 3-zubovú čepel').
Voľnobežná čepel'/struna môže spôsobit' zranenie, ked' sa d'alej otáča potom, čo je motor zastavený alebo spúšť uvoľnená. Dodržujte náležitú kontrolu, pokial' čepel'/struna celkom nezastaví svoje otáčanie.
- Nástroje na batérie nemusia byť zapojené do elektrickej zásuvky; preto sú vždy v prevádzkovom stave. Bud’te si vedomí možných rizík, aj keď sa nástroj nepoužíva. Bud’te opatní pri vykonávaní údržby alebo servisu.
■ Neumývajte s hadicou; zabráňte tomu, aby sa voda dostala do motora a elektrických prípojok.
- Ak sa vyskytnú situácie, ktoré nie sú zahrnuté v tomto návode, dávajte pozor a použite zdravý úsudok. Obrát'te sa na zákaznícke servisné stredisko EGO pre pomoc.
■ Použivajte iba s akumulátormi a nabijačkami, ktoré sú uvedené na obr. A.
TECHNICKÉ ÚDAJE
| Rezací mechanizmus Rezacia hlava | |
| aPriemer struny | 2,4 mmnylonovástočená struna |
| Rezná šírka 38 cm | |
| Rýchlost' naprázdno 5000/6000 min | -1 |
| Hmotnost' (bez akumulátora) 1,59 kg | |
| Odporúčaná prevádzková teplota 0°C-40°C | |
| Odporúčaná skladovacia teplota -20°C-70°C | |
| Hladina akustického výkonu L_WA | 93,2 dB(A)K=2,2 dB(A)(PH1400E) | |
| 93,89 dB(A)K=1,46 dB(A)(PH1420E) | ||
| 92 dB(A)K=3,1 dB(A)(PHX1600) | ||
| Hladina akustického tlaku pri uchu obsluhy L_PA | 73,2 dB(A)K=3 dB(A)(PH1400E) | |
| 81,6 dB(A)K=3 dB(A)(PH1420E) | ||
| 86 dB(A)K=3 dB(A)(PHX1600) | ||
| Garantovaná hladina akustického výkonu L_WA (meraná podľa 2000/14/EC) | 96 dB(A) | |
| Vibrácie a_n | Predná pomocná rukovat' | 4,2 m/s2K=1,5 m/s2(PH1400E) |
| 2,23 m/s2K=1,5 m/s2(PH1420E) | ||
| 4,85 m/s2K=1,5 m/s2(PHX1600) | ||
| Zadná rukovat' | 2,7 m/s2K=1,5 m/s2(PH1400E) | |
| 2,03 m/s2K=1,5 ms2(PH1420E) | ||
| 2,67 m/s2K=1,5 m/s2(PHX1600) | ||
■ Vyššie uvedené parametre sú testované a merané s nástrojom vybaveným pohonnou hlavou PH1400E/PH1420E/PHX1600.
■ Uvádzaná celková hodnota vibrácií bola meraná v súlade so štandardnou skúšobnou metódou a môže byť použitá na porovnanie jedného zariadenia s iným;
■ Uvádzaná celková hodnota vibrácie sa môže použit aj na predbežný odhad expozície.
POZNÁMKA: Emisia vibrácií pri skutočnom používaní náradia sa môže odlišovať od deklarovanej hodnoty, pri akej sa nástroj používa; Za účelom ochrany obsluhy má používateľ v skutočných podmienkach použitia nosit’ rukavice a ochranu sluchu.
OBSAH BALENIA
Informácie o odporúčanej rezacej strune nájdete na webových stránkach egopowerplus.eu alebo sa pozrite do katalógu výrobkov EGO.
POPIS
ZOZNÁMTE S NÁSTAVCOM PRE STRUNOVÚ KOSAČKU (obr. A)
- Koncovka
- Hiadel' strunovej kosačky
- Rezacia struna
- Strunová hlava (rezacia hlava)
- Uvolňovacia zarážka
- Strunová čepel
- Chranič
- Imbusový klúč
- Multifunkčný klúč
⚠️ VAROVANIE: Nikdy nepoužívajte náradie bez nasadeného ochranného krytu. Chranič musí byť vždy na nástroji pre ochranu používateľa.
ZOSTAVA
⚠️ VAROVANIE: Ak akýkol'vek diel chýba, alebo je poškodený, nepoužívajte tento výrobok, kým nie sú vymenené diely. Ak používate tento výrobok s poškodenými alebo chýbajúcimi časťami, môže dôjst k vážnemu zraneniu.
⚠️ VAROVANIE: Nepokúšajte sa upravovať tento výrobok alebo vytvorit’ príslušenstvo, ktoré nie je
三GO
odporúčané pre použitie s touto strunovou kosačkou. Každá takáto zmena alebo úprava je zneužitím a môže viest' k nebezpečnému stavu spôsobujúcemu vážne poranenie.
VAROVANIE: Pri montáži dielov vždy vyberte akumulátor zo stroja, aby ste zabránili náhodnému spusteniu, ktoré by mohlo spôsobit' vážne zranenia.
MONTÁŽ CHRÁNIČA
VAROVANIE: Nikdy nepoužívajte náradie bez nasadeného ochranného krytu. Chránič musí byť vždy na stroji pre ochranu používatel'a! Ked' je chránič pripevnený, nikdy sa nepokúšajte ho odobrať alebo upravit'. Ak je nutná výmena, nechajte ju vykonať oprávnenému servisnému technikovi!
Povol'te a odstráňte dve skrutky zo základne hriadeľa (obr. C), vyrovnajte montážne otvory chrániča s montážnymi otvormi a pripevnite chránič na základňu hriadeľa s dvoma skrutkami a dvoma pružnými podložkami (obr. D). Zabezpečte, aby bol chránič pripevnený podľa obr. C a D.
Akékol'vek iné upevnenie spôsobí veľké nebezpečenstvo!
PRIPOJENIE NÁSTAVCA PRE STRUNOVÚ KOSAČKU NA POHONNÚ HLAVU
Tento nástavec pre strunovú kosačku je určený na použitie s pohonnou hlavou EGO PH1400E/PH1420E/PHX1600.
Pozrite si časť „INŠTALÁCIA NÁSTAVCA NA POHONNÚ HLAVU“ v návode na obsluhu pohonnej hlavy PH1400E/PH1420E/PHX1600.
OBSLUHA
⚠️ VAROVANIE: Nedovolte, aby ste sa po zoznámení s týmto výrobkom stali neopatrnými. Zapamätajte si, že zlomok sekundy neopatrnosti postačuje na spôsobenie vážneho poranenia.
VAROVANIE: Vždy používajte ochranu zraku spolu s chráničmi sluchu. Ak tak neurobíte, môže dôjst k vymršteniu predmetov do oči a iným možným vážnym zraneniam.
APLIKÁCIE
Tento výrobok môžete použit' na nižšie uvedené účely:
■ Osekávanie trávy a buriny okolo prístreškov, plotov a plošín
POZNÁMKA: Nástroj sa musí používať len na predpísané účely. Každé iné použitie sa považuje za prípad zneužitia.
Pred každým použitím skontrolujte, či nie sú poškodené / opotrebované diely
Skontrolujte strunovú hlavu, chránič a prednú pomocnú rukovát a vymeňte diely, ktoré sú prasknuté, zdeformované, ohnuté, alebo inak poškodené.
Strunová čepel' na okraji chrániča sa v priebehu času otupí. Odporúčame, aby ste ju pravidelne prebrúsili pilníkom, alebo ju nahradili za novú čepel'.
⚠️ VAROVANIE: Pri montáži alebo ostrení chrániča, brúsení alebo pri výmene čepele vždy používajte rukavice. Dajte si pozor na ostré hrany na chrániči a chráňte si ruky pred porezaním.
⚠️ VAROVANIE: Aby nedošlo k vážnemu zraneniu, tak pred vykonávaním údržby, čistením, výmenou príslušenstva alebo odstraňovaním materiálu z prístroja vyberte akumulátor z pohonnej hlavy.
POUŽITÍ STRUNOVEJ KOSAČKY S POHONNOU HLAVOU
⚠️ VAROVANIE: Oblečte sa vhodne pri práci s týmto náradím, aby sa znížilo riziko poranenia. Nenoste šperky alebo volný odev. Používajte ochranu očí a sluchu. Oblečte si odolné, dlhé nohavice, vysoké topánky a rukavice. Nenoste krátke nohavice, sandále alebo nebuďte naboso.
VAROVANIE: Pred každým použitím vyčistite oblast', ktorá má byt' rezaná. Odstráňte všetky predmety, ako sú kamene, rozbité sklo, klince, drôty alebo šnúry, ktoré môžu byt' vymrštené alebo môžu uviaznut' v stroji. Zabráňte prístupu deťom, prítomným osobám a domácim zvieratám. Všetky deti, prizerajúce sa osoby a zvieratá sa musia zdržiavat' vo vzdialenosti najmenej 15 metrov; stále ešte môže existovat' riziko vymrštenia predmetov na prizerajúce sa osoby. Okolostojace osoby by mali mat' ochranu očí. Ak sa približujú, okamžite zastavte motor a rezné príslušenstvo.
Pre bezpečnejšie a lepšie používanie si dajte ramenný popruh cez rameno. Upravte ramenný popruh do pohodlnej pracovnej polohy. Vždy držte strunovú kosačku jednou rukou na zadnej rukováti a druhou rukou na prednej rukováti. Udržujte pevný úchop obomi rukami pri používaní naradia. Strunová kosačka sa má držať v pohodlnej polohe so zadnou rukovátou vo výške bedrového klíbu. Strunová hlava musí byť rovnobežná so zemou tak, aby sa zľahka dotýkala rezaného materiálu bez toho, aby sa operátor musel ohýbať (obr. B).
⚠️ VAROVANIE: Ramenný popruh má takisto rýchlovypínací mechanizmus pre nebezpečné situácie. Ak dôjde k núdzovej situácii, ihned' si popruh odopnite zo svojho ramena bez ohľadu na to, akým spôsobom je popruh pripnutý.
Pozrite si čast' ÚDRŽBA pre pokyny na čistenie.
ZAPNUTIE/VYPNUTIE NÁSTROJA
Pozrite si čast', ZAPNUTIE/VYPNUTIE POHONNEJ HLAVY" v návode na obsluhu pohonnej hlavy PH1400E/PH1420E/PHX1600.
NASTAVENIE DÍŽKY REZNEJ STRUNY
Strunová hlava umožňuje obsluhe predlížit' rezaciu strunu bez zastavenia motora. Ak sa struna rozstrapká alebo opotrebuje, je možné vysunúť d'alšiu strunu l'ahkým poklepaním hlavy kosačky o zem pri používaní kosačky (obr. E).
POZNÁMKA: Vysúvanie struny sa stáva t'ažšie, ked' sa struna skracuje.
VAROVANIE: Neodstraňujte alebo nemeňte zostavu strunovej rezacej čepele. Nadmerná dĺžka struny môže spôsobit' prehriatie motora a môže dôjsť k vážnemu zraneniu.
VÝMENA STRUNY
POZNÁMKA: Vždy používajte odporúčanú nylonovú strunu s priemerom, ktorý nepresahuje 2,4 mm. Použitie inej struny, než je uvedené, môže spôsobit' prehriatie alebo poškodenie strunovej kosačky.
⚠️ VAROVANIE: Nikdy nepoužívajte kovom vystužené struny, drôty, šnúry atd. Môžu sa odtrhnút a stat' sa nebezpečnými projektilmi.
- Vyberte akumulátor
- Odstráňte zvyšnú strunu, ak je to nutné. Jednoducho ju ručne vytiahnite.
- Odrežte 4 metrov dlhú strunu, Vložte strunu do montážneho otvoru vnútri očka (obr. F). Pretlačte a vytiahnite strunu z druhej strany, pokiaľ nebude rovnaká dĺžka struny na oboch stranách cievky.
- Zatlačte a otáčajte držiak cievky v smere šípky, aby sa struna navinula na cievku, až pokial' nezostane približne 14 cm struny na každej strane (obr. G).
- Zatlačte dole držiak cievky pri ručnom vytahovaní strún a skontrolujte správne zloženie strunovej hlavy.
Ked' sa rezacia struna odtrhne na výstupe struny alebo sa rezacia struna nevysunie pri poklepaní na hlavu kosačky, postupujte podľa nasledujúcich krokov:
- Vyberte akumulátor.
- Stlačte dve uvoľňovacie zarážky na základni cievky a priamo vytiahnite von držiak cievky (obr. H a I).
- Odstráňte strunu z držiaka cievky.
- Jednou rukou pridržte základňu cievky, druhou rukou uchopte držiak cievky a vyrovnajte zarážky na držiaku cievky s otvormi v základni cievky (obr. J); Dlaňou stlačte a otáčajte držiak cievky doľava a doprava, kým zarážky nezapadnú do základne cievky (obr. K).
- Postupujte podľa pokynov v časti „VÝMENA STRUNY“ pre natiahnutie novej rezacej struny.
Ked' je nástroj určený na použitie ako krovinorez, postupujte podľa krokov na Obr. L a M, ktoré znázorňujú, ako demontovat' strunovú hlavu.
ÚDRŽBA
VAROVANIE: Pred kontrolou, čistením alebo údržbou prístroja zastavte motor, počkajte, kým sa všetky pohyblivé diely zastavia a vyberte akumulátor. Nedodržanie týchto pokynov môže viest' k vážnemu zraneniu alebo poškodeniu majetku.
VAROVANIE: Pri servise používajte iba identické náhradné diely. Použitie iných častí môže vyvolat' nebezpečenstvo, alebo spôsobit' poškodenie výrobku. Pre zaistenie bezpečnosti a spoľahlivosti musí všetky opravy, okrem položiek uvedených v tomto návode na údržbu, vykonávať kvalifikovaný servisný technik.
CELKOVÁ ÚDRŽBA
Na čistenie plastových dielov nepoužívajte rozpúšťadlá. Väčšina plastov je náchylná na poškodenie z rôznych typov komerčných rozpúšťadiel a môžu sa poškodiť, ak sa použijú. Použite čisté handry na odstránenie nečistôt, prachu, oleja, maziva, atď.
ČISTENIE PRÍSTROJA
- Odstráňte akúkol'vek trávu, ktorá sa namotala okolo hriadel'a motora alebo hlavy kosačky.
■ Použite malú kefu alebo malý vysávač na vyčistenie vetracích otvorov na zadnom kryte.
■ Výrobok čistite vlhkou handričkou a jemným saponátom.
Nepoužívajte žiadne silné čistiace prostriedky na plastovom kryte alebo rukoväti. Môžu byť poškodené určitými aromatickými olejmi, ako je borovica a citrón, a rozpúšťadlami, ako je petrolej. Vlhkosť môže tiež spôsobít nebezpečenstvo úrazu elektrickým prúdom.
Akúkol'vek vlhkost' poutierajte mäkkou a suchou handrou.
MAZANIE PREVODOVKY
Prevody v prevodovej skrini sa musia pravidelne mazať prevodovým mazivom. Skontrolujte hladinu prevodového maziva v prevodovke približne každých 50 prevádzkových hodín odstránením tesniacej skrutky na boku skrine.
Ak na stranách prevodov nie je vidno žiadne mazivo, postupujte podľa pokynov pre naplnenie prevodovým mazivom až do 3/4 kapacity.
- Pridržte strunovú kosačku na boku, aby tesniaca skrutka smerovala hore.
- Pomocou dodaného multifunkčného klúča povol'te a odstráňte tesniacu skrutku.
- Použite mazaciu striekačku (nie je súčasťou dodávky) na zavedenie maziva do otvoru pre skrutku; neprekročte 3/4 kapacity.
- Po naplnení utiahnete tesniacu skrutku.
USKLADNENIE PRÍSTROJA
■ Vyberte akumulátor z kosačky.
■ Pred uložením prístroj dôkladne vyčistite.
■ Ak je nástavec strunovej kosačky odpojený od pohonnej hlavy a skladovaný oddelene: Namontujte koncovku na hriadel nástavca, aby sa nečistoty nedostali do spojky.
- Prístroj skladujte na suchom a dobre vetranom uzamknutom alebo vyvýšenom mieste mimo dosahu detí. Náradie neskladujte v blízkosti hnojív, benzínu alebo iných chemikálií.
Ochrana životného prostredia
Nevyhadzujte elektrické zariadenia, nabíjačku a použité akumulátory do domového odpadu! Tento výrobok odneste na autorizované recyklačné miesto a poskytnite ho na separovaný zber. Elektrické stroje sa musia odovzdat' do príslušného zariadenia na ekologicky šetrnú recykláciu.
ODSTRAŇOVANIE PROBLÉMOV
| PROBLÉM PRÍČINA | RIEŠENIE | |
| Strunová kosačka sa nespustí. | Akumulátor nie je pripojený na pohonnú hlavu.Bez elektrického kontaktu medzi pohonnou hlavou a akumulátorom.Akumulátor je vybitý.Poistná páčka a spínač nie sú súčasne stlačené. | Pripojte akumulátor na pohonnú hlavu.Vyberte batériu, skontrolujte kontakty a vložte akumulátor, pokiaľ nezapadne na svoje miesto.Nabite akumulátor pomocou nabíjačiek EGO, ktoré sú uvedené v tomto návode na obsluhu.Pre zapnutie strunovej kosačky zatlačte poistnú páčku a podržte ju, potom stlačte vypínač. |
| Strunová kosačka sa zastaví pri kosení. | Chránič nie je namontovaný na kosačke, čo spôsobuje príliš dlhý rez a preťaženie motora.Je použitá príliš t’ažká struna.Tráva sa namotala na hriadel’ motora alebo hlavu kosačky.Motor je preťažený.Akumulátor alebo strunová kosačku sú príliš horúce.Akumulátor je odpojený od nástroja.Akumulátor je vybitý. | Vyberte akumulátor a namontujte chránič na kosačku.Používajte odporúčanú štandardnú nylonovú strunu s priemerom najviac 2,4 mm.Zastavte kosačku, vyberte batériu a odstráně trá z hriadel’a motora a hlavy kosačky.Vytiahnite hlavu kosačky z trávy. Motor sa rozbehne, keď sa preťaženie odstráni. Pri kosení pohybujte hlavou kosačky dovnútra a von z trávy tak, aby sa pokosila a odstránila najviac 20 cm dĺžka v jednom reze.Nechajte akumulátor alebo strunovú kosačku vychladnúť, kým teplota neklesne pod 67°C.Znovu vložte akumulátor.Nabite akumulátor pomocou nabíjačiek EGO, ktoré sú uvedené v tomto návode na obsluhu. |
SK
EGO
| PROBLÉM PRÍČINA | RIEŠENIE | |
| Strunová hlava nevysúva strunu. | Tráva sa namotala na hriadel motora alebo hlavu kosačky.Na cievke nie je dostatok struny.Strunová hlava je znečistená.Struna je zamotaná na cievke.Struna je priliš krátka. | Zastavte kosačku, vyberte batériu a odstráňte trávu z hriadel'a motora a hlavy kosačky.Vyberte batériu a vymeňte strunu; postupujte podľa časti „VÝMENA STRUNY“ v tomto návode na obsluhu.Vyberte batériu a vyčistite cievku, držiak cievky a základňu cievky.Vyberte batériu a vymeňte strunu; postupujte podľa časti „VÝMENA STRUNY“ v tomto návode na obsluhu.Vyberte batériu a vytiahnite strunu a zároveň striedavo pritláčajte gombík hlavy. |
| Tráva obaľuje hlavu kosačky a kryt motora. | Kosenie vysokej trávy na úrovni terénu. | Koste vysokú trávu zhora nadol, pri každom prechode odstraňujte najviac 20 cm, aby nedošlo k namotaniu. |
| Čepel' nereže strunu.. | Strunová čepel' na okraji chrániča sa otupila. | Naostrite strunovú čepel' pilníkom, alebo ju vymeňte za novú čepel. |
| Praskliny na strunovej hlave alebo uvoľnený držiak cievky v základni. | Strunová hlava je opotrebovaná | Ihned' vymeňte strunovú hlavu; postupujte podľa časti „VÝMENA STRUNOVEJ HLAVY“ v tomto návode na obsluhu. |
| Pri výmene sa struna nedá správne vložit' do strunovej hlavy. | Značky LOAD nie sú zarovnané s očkami na základni cievky.Struna nie je správne vložená do montážneho otvoru v očku. | Otočte držiak cievky v smere šípky, vyrovnajte značky LOAD na držiaku cievky s očkami na základni cievky.Najprv vyrovnajte značky LOAD s očkami, potom vložte strunu do montážneho otvoru vnútri očka. |
ZÁRUKA
ZÁRUČNÁ POLITIKA EGO
Navštívte webové stránky egopowerplus.eu pre úplné podmienky záručnej politiky spoločnosti EGO.
