STA1500 - Multiverktøy EGO - Gratis bruksanvisning og manual

Produkttype	Kantklipperutvidelse
Merke	EGO
Modell	STA1500
Vekt (uten batteri)	1,59 kg
Klippebredde	38 cm
Tråddiameter	2,4 mm (tvunnet nylon)
Turtall tomgang	5000 - 6000 min⁻¹
Klippemekanisme	Slaghode (berør bakken)
Kompatibilitet	Motordeler EGO PH1400E / PH1420E / PHX1600
Brukstemperatur	0°C til 40°C
Lagringstemperatur	-20°C til 70°C
Garantert lydeffektnivå	96 dB(A)
Bruksområder	Klipping av gress og ugress
Vedlikehold	Regelmessig rengjøring, smøring av gir hver 50. time
Sikkerhet	Bruk av vernebriller, hørselsvern, hansker, sikkerhetssko; sikkerhetsavstand på 15 m
Innhold i emballasjen	Kantklipperutvidelse, beskyttelsesdeksel, unbrakonøkkel, multifunksjonsnøkkel, bruksanvisning
Garanti	Se nettsiden egopowerplus.eu

Ofte stilte spørsmål - STA1500 EGO

Hvordan forlenge klippetråden?

For å forlenge klippetråden, slå lett på klippehodet mot bakken mens verktøyet er i gang. Dette vil automatisk mate ut tråden. Pass på å ikke slå for hardt for å unngå å skade hodet.

Hvilken type tråd skal brukes?

Bruk kun tvunnet nylontråd med maksimal diameter på 2,4 mm. Bruk aldri tau, metalltråd eller annet materiale som kan knekke og bli farlige prosjektiler.

Hvordan skifte klippetråden?

Fjern batteriet. Klipp 4 m tråd, sett den inn i hullene på øyene, og vikle ved å dreie spolehuset i pilens retning til det er omtrent 14 cm tråd igjen på hver side. Se bruksanvisningen for detaljer.

Hvilke sikkerhetstiltak bør tas før bruk?

Bruk alltid vernebriller, hørselsvern, hansker og sikkerhetssko med sklisikker såle. Forsikre deg om at ingen personer eller dyr er nærmere enn 15 m fra arbeidsområdet.

Hvordan montere beskyttelsesdekselet?

Fjern batteriet. Løsne de to skruene på skaftets base, juster hullene på dekselet med hullene på basen, og fest det ved hjelp av skruer og fjærskiver. Bruk hansker for å unngå kutt fra bladet.

Hvordan rengjøre verktøyet?

Fjern batteriet. Fjern gress som har viklet seg rundt akselen og klippehodet. Bruk en børste eller støvsuger for ventilasjonsåpningene. Rengjør verktøyet med en fuktig klut og mildt rengjøringsmiddel. Ikke bruk løsemidler.

Hva gjør jeg hvis klippehodet ikke mater ut tråden?

Kontroller at tråden ikke er viklet inn i spolehuset, at spolen har nok tråd, eller at hodet ikke er blokkert av gress. Om nødvendig, demonter og vikle tråden på nytt.

Hvordan smøre transmisjonsgirene?

Hver 50. driftstime, fjern tetningsskruen på siden av girhuset. Hvis fettet ikke er synlig, injiser girfett opp til 3/4 med en sprayte. Skru deretter inn igjen.

Hva er anbefalt sikkerhetsavstand?

Hold en avstand på minst 15 meter mellom maskinen og andre personer eller dyr. Hvis noen nærmer seg, slå av motoren umiddelbart.

Hva gjør jeg hvis verktøyet ikke starter?

Kontroller at batteriet er riktig satt inn og ladet, at utløserspaken og avtrekkerbryteren trykkes inn samtidig, og at beskyttelsesdekselet er riktig montert. Hvis problemet vedvarer, kontakt en autorisert reparatør.

BRUKSANVISNING STA1500 EGO

Udtrykket "maskine" i advarslerne henviser til din netdrevne (med ledning) maskine eller batteridrevne (ledningsfri) maskine.

SIKKERHED PÅ ARBEJDSPLADSEN

ADVARSEL: For sikre både sikkerheten og påliteligheten, skal alle reparasjoner utføres av en kvalifisert servicetekniker.

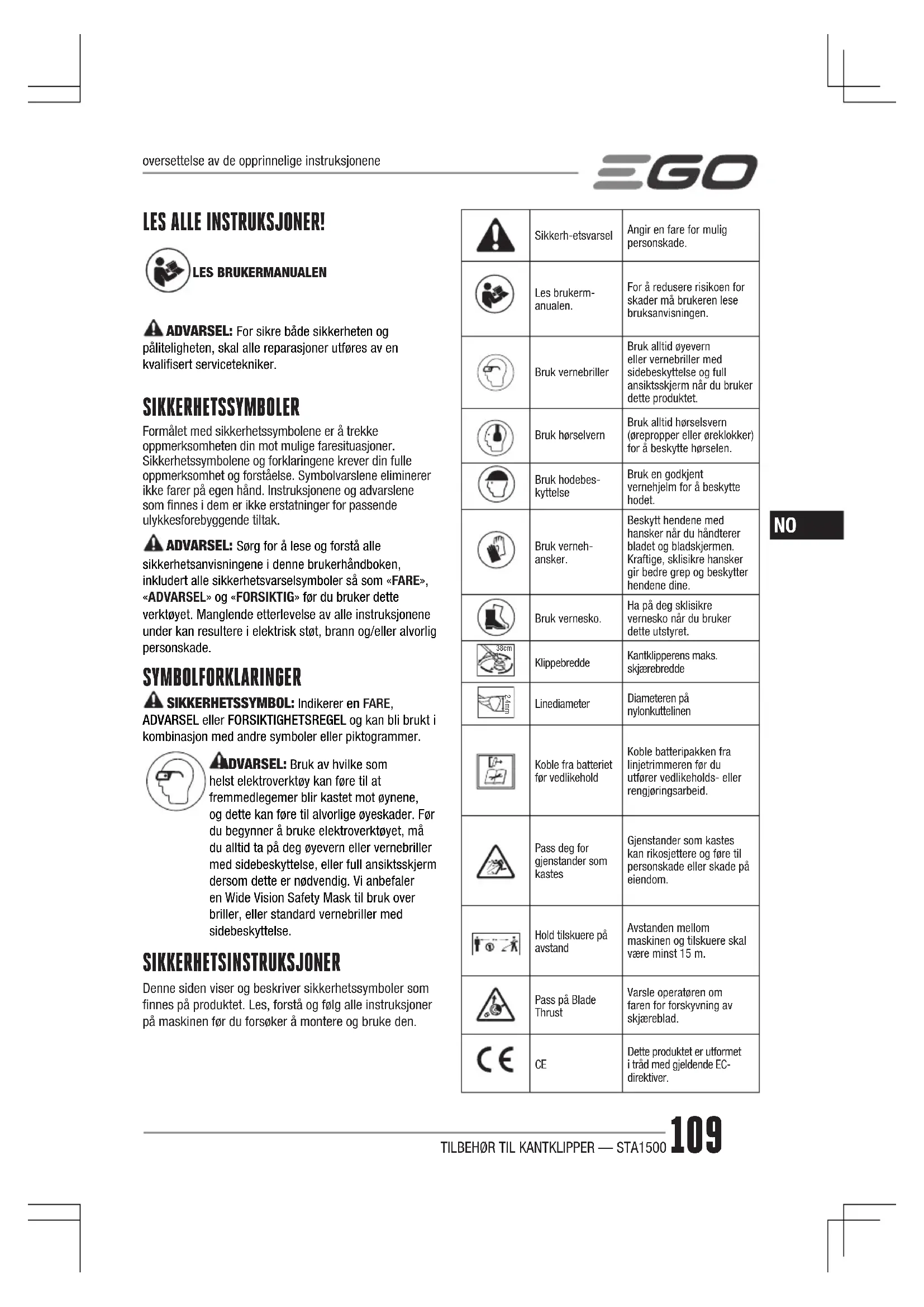

SIKKERHETSSYMBOLER

Formålet med sikkerhetssymbolene er å trekke oppmerksomheten din mot mulige faresituasjoner. Sikkerhetssymbolene og forklaringene krever din fulle oppmerksomhet og forståelse. Symbolvarslene eliminerer ikke farer på egen hånd. Instruksjonene og advarslene som finnes i dem er ikke erstatninger for passende ulykkesforebyggende tiltak.

ADVARSEL: Sørg for å lese og forstå alle sikkerhetsanvisningene i denne brukerhåndboken, inkludert alle sikkerhetsvarselsymboler så som «FARE», «ADVARSEL» og «FORSIKTIG» før du bruker dette verktøyet. Manglende etterlevelse av alle instruksjonene under kan resultere i elektrisk støt, brann og/eller alvorlig personskade.

SYMBOLFORKLARINGER

⚠ SIKKERHETSSYMBOL: Indikerer en FARE, ADVARSEL eller FORSIKTIGHETSREGEL og kan bli brukt i kombinasjon med andre symboler eller piktogrammer.

ADVARSEL: Bruk av hvilke som helst elektroverktøy kan føre til at fremmedlegemer blir kastet mot øynene, og dette kan føre til alvorlige øyeskader. Før du begynner å bruke elektroverktøyet, må du alltid ta på deg øyevern eller vernebriller med sidebeskyttelse, eller full ansiktsskjerm dersom dette er nødvendig. Vi anbefaler en Wide Vision Safety Mask til bruk over briller, eller standard vernebriller med sidebeskyttelse.

SIKKERHETSINSTRUKSJONER

Denne siden viser og beskriver sikkerhetssymboler som finnes på produktet. Les, forstå og følg alle instruksjoner på maskinen før du forsøker å montere og bruke den.

	Sikkerh-etsvarsel	Angir en fare for mulig personskade.
	Les brukerm-anualen.	For å redusere risikoen for skader må brukeren lese bruksanvisningen.
	Bruk vernebriller	Bruk alltid øyevern eller vernebriller med sidebeskyttelse og full ansiktsskjerm når du bruker dette produktet.
	Bruk hørselvern	Bruk alltid hørselsvern (ørepropper eller øreklokker) for å beskytte hørselen.
	Bruk hodebes-kyttelse	Bruk en godkjent vernehjelm for å beskytte hodet.
	Bruk verneh-ansker.	Beskytt hendene med hansker når du håndterer bladet og bladskjermen. Kraftige, sklisikre hansker gir bedre grep og beskytter hendene dine.
	Bruk vernesko.	Ha på deg sklisikre vernesko når du bruker dette utstyret.
	Klippebredde	Kantklipperens maks. skjærebredde
	Linediameter	Diameteren på nylonkuttelinen
	Koble fra batteriet før vedlikehold	Koble batteripakken fra linjetrimmeren før du utfører vedlikeholds- eller rengjøringsarbeid.
	Pass deg for gjenstander som kastes	Gjenstander som kastes kan rikosjettere og føre til personskade eller skade på eiendom.
	Hold tilskuere på avstand	Avstanden mellom maskinen og tilskuere skal være minst 15 m.
	Pass på Blade Thrust	Varsle operatøren om faren for forskyvning av skjæreblad.
	CE	Dette produktet er utformet i tråd med gjeldende EC-direktiver.

EGO

UKCA	UKCA	Dette produktet er i samsvar med gjeldende britisk lovgivning.
	WEEE	Elektrisk avfall må ikke kastes sammen med vanlig husholdningsavfall. Må avleveres på en godkjent gjenvinningsstasjon.
	Bråk	Garantert lydeffektnivå. Støy i omgivelsene er i henhold til EUs direktiv.
V Volt Spenning
mm Millimeter Lengde eller størrelse
cm Centimeter Lengde eller størrelse
kg Kilogram Vekt
n_0	Hastighet uten last	Rotasjonshastighet, uten last
min ^-1	Per minutt Omdreihinger pr. minutt

GENERELLE MASKINSIKKERHETSADVARSLER

ADVARSEL: Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som følger med denne maskinen. Unnatelse av å følge alle instruksjonene nedenfor kan føre til elektrisk støt, brann og/eller alvorlig skade.

LAGRE ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG REFERANSE.

Begrepet "maskin" i advarslene refererer til din nettdrevne (med ledning) maskin eller batteridrevne (trådløse) maskin.

- Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder inviterer til ulykker.

- Ikke bruk maskiner i eksplosive atmosfærer, for eksempel i nærvær av brennbare væsker, gasser eller støv. Maskiner lager gnister som kan antenne støv eller røyk.

- Hold barn og tilskuere unna mens du bruker en maskin. Distraksjoner kan føre til at du mister kontrollen.

ELEKTRISK SIKKERHET

■ Maskinpluggene må passe til stikkontakten. Modifiser aldri støpselet på noen måte. Ikke bruk

noen adapterplugger med jordede (jordede) maskiner. Umodifiserte støpsler og matchende stikkontakter vil redusere risikoen for elektrisk støt.

■ Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen din er jordet.

- Ikke bruk maskinen i regn eller under våte forhold. Vann som kommer inn i maskinen kan øke risikoen for elektrisk støt eller funksjonsfeil som kan føre til personskade.

- Ikke utsett ledningen for feil behandling. Bruk aldri ledningen til å bære, trekke eller koble fra maskinen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.

- Når du bruker en maskin utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en ledning egnet for utendørs bruk reduserer risikoen for elektrisk støt.

■ Hvis det er uunngåelig å bruke en maskin på et fuktig sted, bruk en jordfeilbryter (GFCI) beskyttet forsyning. Bruk av en GFCI reduserer risikoen for elektrisk støt.

PERSONLIG SIKKERHET

- Vær på vakt, se hva du gjør og bruk sunn fornuft når du bruker en maskin. Ikke bruk en maskin mens du er trøtt eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet under bruk av maskiner kan føre til alvorlig personskade.

■ Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern når omgivelsene krever det, reduserer risikoen for personskader.

■ Forhindre utilsiktet start. Sørg for at bryteren er i av-posisjon før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer maskinen.

Å bære maskiner med fingeren på bryteren eller energigivende maskiner som har bryteren på, inviterer til ulykker.

- Ikke overdriv. Hold riktig fotfeste og balanse til enhver tid. Dette gir bedre kontroll over maskinen i uventede situasjoner.

- Kle deg skikkelig. Ikke bruk løstsittende klær eller smykker. Hold hår og klær på avstand fra bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.

■ Hvis det leveres enheter for tilkobling av støvavsug og oppsamlingsanlegg, sørg for at disse er tilkoblet og riktig brukt. Bruk av støvoppsamling kan redusere støvrelaterte farer.
Ikke la kjennskap oppnådd ved hyppig bruk av maskiner tillate deg å bli selvtilfreds og ignorere maskinsikkerhetsprinsipper. En uforsiktig handling kan forårsake alvorlig skade i løpet av en brøkdel av et sekund.

MASKINBRUK OG -VEDLIKEHOLD

• Ikke tving maskinen. Bruk riktig maskin for din applikasjon. Riktig maskin vil gjøre jobben bedre og sikrere med den hastigheten den ble designet for.
• Ikke bruk maskinen hvis bryteren ikke slår den av og på. Enhver maskin som ikke kan kontrolleres med bryteren er farlig og må repareres.
  Koble støpselet fra strømkilden og/eller fjern batteripakken, hvis den kan tas av, fra maskinen før du foretar justeringer, skifter tilbehør eller oppbevarer maskiner. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte maskinen ved et uhell.

■ Oppbevar inaktive maskiner utilgjengelig for barn og la ikke personer som ikke er kjent med maskinen eller disse instruksjonene bruke maskinen. Maskiner er farlige i hendene på utrente brukere.

- Vedlikeholde maskiner og tilbehør. Sjekk for feiljustering eller binding av bevegelige deler, brudd på deler og andre forhold som kan påvirke maskinens drift. Hvis den er skadet, få maskinen reparert før bruk. Mange ulykker er forårsaket av dårlig vedlikeholdte maskiner.

• Hold skjæremaskiner skarpe og rene. Riktig vedlikeholdte skjæremaskiner med skarpe skjærekanter har mindre sannsynlighet for å binde seg og er lettere å kontrollere.
  ■ Bruk maskinen, tilbehør og maskinbits etc. i samsvar med disse instruksjonene, og ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av maskinen til andre operasjoner enn de tiltenkte kan føre til en farlig situasjon.
• Hold håndtak og gripeflater tørre, rene og fri for olje og fett. Glatte håndtak og gripeflater tillater ikke sikker håndtering og kontroll av maskinen i uventede situasjoner.

BRUK OG VEDLIKEHOLD AV BATTERIMASKIN

- Lad kun med laderen spesifisert av produsenten. En lader som er egnet for én type batteripakke kan skape brannfare när den brukes med en annen batteripakke.

■ Bruk kun maskiner med spesifikt utpekte batteripakker. Bruk av andre batteripakker kan skape risiko for skader og brann.
Når batteriet ikke er i bruk skal det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikere, skruer eller andre små metallgjenstander som kan lage forbindelse fra én terminal til en annen. Kortslutning av batteripolene kan forårsake brannskader eller brann.

■ Under farlige forhold kan væske komme ut av batteriet. Unngå kontakt med denne. Hvis kontakt oppstår ved et uhell, skyll med vann. Får du væske i øynene, skal det i tillegg søkes medisinsk hjelp. Væske som blir slynget ut av batteriet, kan forårsake irritasjon eller brannsår.

Ikke bruk en batteripakke eller maskin som er skadet eller modifisert. Skadde eller modifiserte batterier kan oppføre seg uforutsigbart og medføre brann, eksplosjon eller risiko for personskade.

- Ikke utsett en batteripakke eller maskin for brann eller høy temperatur. Eksponering for ild eller temperaturer over 130 °C kan forårsake eksplosjon.

■ Følg alle ladeinstruksjoner og ikke lad batteripakken eller maskinen utenfor temperaturområdet spesifisert i instruksjonene. Feil lading eller ved temperaturer utenfor spesifisert område kan skade batteriet og øke risikoen for brann.

OPPLÆRING

■ Les instruksjonene nøye. Gjør deg kjent med betjeningsinnretningene og måten maskinen skal brukes på.
■ Du må aldri la barn eller personer som ikke er kjent med disse instruksjonene, få bruke produktet. En aldersgrense for operatøren kan være fastsatt i lokale regelverk.
- Husk at operatøren eller brukeren er ansvarlig for ulykker eller farer som berører andre mennesker eller andres eiendeler.

FORBEREDELSE

■ Bruk aldri maskinen mens folk, og spesielt barn eller kjæledyr, er i nærheten.
■ Bruk vernebriller og solide sko hele tiden mens du bruker maskinen.
■ Avstanden mellom maskinen og tilskuere skal være minst 15 meter.
- Bruk aldri maskinen mens du er trett, syk eller påvirket av alkohol, legemidler eller andre stoffer.

BRUK

■ Maskinen skal bare brukes i dagslys eller med god

三GO

kunstig belysning.

■ Bruk aldri maskinen med skadede skjermer eller skjold, eller uten skjermer eller skjold på plass.

■ Motoren skal bare slås på når hender og føtter er borte fra skjæredelene.

■ Koble alltid kantklipperen fra strømkilden (dvs. ta ut batteripakken)

■ før du kontrollerer, rengjør eller utfører arbeid på maskinen;

■ etter å ha støtt borti et fremmedlegeme;

■ hvis maskinen begynner å vibrere unormalt.

■ Pass på at hender og føtter ikke skades av skjæredelene.

■ Pass alltid på at ventilasjonsåpningene holdes frie for rusk.

■ Koble maskinen fra strømkilden (dvs. ta ut batteripakken) før du utfører vedlikeholds- eller rengjøringsarbeid.

■ Bruk bare produsentens anbefalte reservedeler og tilbehør.

■ Maskinen må etterses og vedlikeholdes regelmessig. Reparasjoner må kun utføres ved et autorisert verksted.

- Når den ikke er i bruk, skal maskinen oppbevares utilgjengelig for barn.

ANDRE SIKKERHETSADVARSLER

- Unngå farlige omgivelser – ikke bruk apparatet i fuktige eller våte skråninger.

■ Hold skjermene på plass og i fungerende stand.

- Hold hendene og føttene på avstand fra beskjæringsområdet.

- For å redusere risikoen for skader må du aldri bruke trimmeren mens du står på en stige eller et annet ustabilt underlag. Hold aldri skjæretilbehøret over hoftehøyde.

- Kontroller skjæretilbehøret med jevne, korte intervaller under bruk, eller umiddelbart hvis det oppstår en merkbar endring i skjæreatferden.

■ Du får best resultat dersom batteriet lades på et sted der temperaturen er over 5 °C og under 40 °C. Ikke oppbevar batteriet utendørs eller i kjøretøy.

■ Hvis andre personer kommer bort til eller henvender seg til deg, må du stoppe motoren og skjæreutstyret umiddelbart.

■ Advar operatøren om faren forbundet med tilbakeslag (gjelder bare ved bruk av 3-tannet blad).

- Tilbakeslag kan inntreffe när det roterende bladet kommer i kontakt med en gjenstand som det ikke umiddelbart klarer å skjære seg gjennom.

- Tilbakeslaget kan være voldsomt nok til å få enheten og/eller operatøren til å bevege seg i en hvilken som helst retning, og operatøren står dermed i fare for å miste kontrollen over enheten.

- Tilbakeslag kan inntreffe uten forvarsel dersom bladet hekter seg fast, stopper eller henger seg opp.

- Tilbakeslag har større sannsynlighet for å forekomme i områder der det er vanskelig å se materialet som skjæres.

- Ikke fest et blad til trimmeren uten at alle påkrevde deler er korrekt montert. Manglende bruk av de påkrevde delene medfører risiko for at bladet blir slynget ut i luften og påfører operatøren og/eller personer i nærheten alvorlige skader. Blader som er bøyd, vridd, sprukket, ødelagt eller skadet på noen måte, må kasseres. Bruk et skarpt blad. Et sløvt blad har større sannsynlighet for å henge seg opp og utløse tilbakeslag (gjelder bare ved bruk av 3-tannet blad).

- Bladet / tråden vil fortsetter å rotere og kan dermed forårsake skader en stund etter at motoren har stanset eller bryteren er sluppet ut. Sørg for å holde god kontroll helt til bladet/tråden har sluttet helt å rotere.

- Batteridrevne verktøy trenger ikke å være tilkoblet strømuttak for å fungere, og er derfor alltid klare for bruk. Vær oppmerksom på mulige farer, selv når verktøyet ikke er i drift. Vær forsiktig når du utfører vedlikehold eller service.

- Ikke vask med hageslange; unngå å få vann i motoren og i elektriske kontakter.

■ Hvis situasjoner oppstår som ikke er dekket i denne håndboken, må du utvise forsiktighet og god dømmekraft. Kontakt EGOs servicesenter for å få hjelp.

■ Bruk kun med batteripakker og ladere som oppført i fig. A.

SPESIFIKASJONER

Kuttemekanisme Trimmerhode
Tråddiameter		2,4 mm tvunnetnylontråd
Klippebredde 38 cm
Hastighet uten last 5000/6000 min		-1
Vekt (uten batteripakke) 1,59 kg
Anbefalt driftstemperatur 0°C-40°C
Anbefalt lagringstemperatur -20°C-70°C
Målt lydeffektnivå L_WA		93,2 dB(A)K=2,2 dB(A)(PH1400E)
		93,89 dB(A)K=1,46 dB(A)(PH1420E)
		92 dB(A)K=3,1 dB(A)(PHX1600)
Lydtrykknivå ved brukerens øre L_PA		73,2 dB(A)K=3 dB(A)(PH1400E)
		81,6 dB(A)K=3 dB(A)(PH1420E)
		86 dB(A)K=3 dB(A)(PHX1600)
Garantert lydeffektnivå L_WA (målt i henhold til 2000/14/EC)		96 dB(A)
Vibrasjon a_h	Fremrehjelpehåndtak	4,2 m/s2K=1,5 m/s2(PH1400E)
		2,23 m/s2K=1,5 m/s2(PH1420E)
		4,85 m/s2K=1,5 m/s2(PHX1600)
	Bakre håndtak	2,7 m/s2K=1,5 m/s2(PH1400E)
		2,03 m/s2K=1,5 m/s2(PH1420E)
		2,67 m/s2K=1,5 m/s2(PHX1600)

• Parametrene over er testet og målt sammen med verktøyhodet PH1400E/PH1420E/PHX1600.
  Den deklarerte totale vibrasjonsverdien er målt i overensstemmelse med en standard testmetode, og kan brukes til å sammenligne ett verktøy med et annet;

Den deklarerte totale vibrasjonsverdien kan også brukes i en foreløpig vurdering av eksponering.

MERK: Vibrasjoner under faktisk bruk av elektroverktøyet kan variere fra den opplyste verdien der verktøyet brukes; For å beskytte brukeren, skal det brukes hansker og hørselsvern under de faktiske bruksforholdene.

PAKKELISTE

NAVN PÅ DEL MENGDE
Tilbehør til kantklipper 1
Skjerming 1
sekskantnøkkel 1
Flerbruksnøkkel 1
Bruksanvisning 1

Når det gjelder skjæretråd som anbefales, gå inn på nettstedet egopowerplus.eu eller slå opp i EGOs produktkatalog.

BESKRIVELSE

BLI KJENT MED DITT TRIMMERENHETSUTSTYR (Fig. A)

1. Endekapsel
2. Skaft
3. Skjæretråd
4. Trimmerhode (støthode)
5. Utløser
6. Linekuttingsblad
7. Skjerming
8. Unbraconøkkel
9. Flerbruksnøkkel

ADVARSEL: Bruk aldri verktøyet uten at bladvernet er på plass. Bladvernet må alltid være påmontert verktøyet for å beskytte brukeren.

ENHET

ADVARSEL: Hvis noen av delene er skadet eller mangler, må du ikke bruke dette produktet før delene er skiftet ut. Bruk av dette produktet med skadede eller mangler deler kan føre til alvorlig personskade.

ADVARSEL: Ikke forsøk å modifisere dette produktet eller lage tilbehør som ikke er anbefalt for bruk med denne gresstrimmeren. Enhver slik endring eller

三GO

modifisering er misbruk, og kan føre til farlige situasjoner og mulige alvorlige personskader

ADVARSEL: For å forhindre utilsiktet start som kan forårsake alvorlig personskade, må du alltid fjerne batteripakken fra maskinen när du monterer deler.

MONTERING AV SKJERMEN

ADVARSEL: Bruk alltid hansker når du monterer eller bytter beskyttelse. Legg merke til hvor knivbladet er på bladvernet, og beskytt hendene dine så de ikke blir skadet.

ADVARSEL: Aldribruk maskinen uten at vernet er godt på plass. Vekten må alltid være på maskinen for å beskytte brukeren! Når bladvernet sitter fast, må du ikke forsøke å fjerne eller justere det. Hvis det trengs å byttes, må dette gjøres av en kvalifisert fagperson!

Løsne og fjern de to skruene fra nedre del av skaftet (fig.C). Juster skjermmonteringshullene sammen med monteringshullene, og lås skjermen på skaftbasen med de to skruene, og to fjærskiver (fig. D).

Sørg for at skjermen er festet slik fig. C og D viser. Omvendt festing kan forårsake stor skade!

MONTER KANTKLIPPERTILBEH∅RET PÅ VERKT∅YHODET

Dette tilbehøret til kantklipperen er beregnet til bruk med verktøyhodet EGO PH1400E/PH1420E/PHX1600.

Se avsnittet "MONTERE TILBEH∅R PÅ VERKT∅YHODET " i håndboken til verktøyhodet PH1400E/PH1420E/PHX1600.

DRIFT

ADVARSEL: Ikke la fortrolighet med dette produktet gjøre deg uforsiktig. Husk at et uforsiktig tiendedel av et sekund er nok til å forårsake alvorlige skader.

ADVARSEL: Bruk alltid vernebriller i tillegg til hørselsvern. Dersom dette ikke blir gjort, kan du få fremmedlegemer inn i øynene eller pådra deg andre alvorlige skader.

BRUKSOMRÅDER

Du kan bruke dette produktet til de formålene som er oppført nedenfor:

- Kutte gress og ugress rundt inngangspartier, gjerder og uteplasser

MERK: Verktøyet skal bare brukes til sitt foreskrevne formål. All annen bruk er feil.

Kontroller om noen deler er ødelagte eller utslitte før bruk

Sjekk trimmerhode, bladvern og fremre hjelpehåndtak og erstatt deler som er sprukne, skjeve, bøyde eller ødelagte på annen måte.

Trådskjærebladet langs kanten av bladvernet kan sløves over tid. Det anbefales å skjerpe den jevnlig med en fil, eller bytte den ut med et nytt blad.

ADVARSEL: Bruk alltid hansker når du tar på eller bytter bladvernet, eller når du skjerper eller bytter knivbladet. Legg merke til hvor knivbladet er på bladvernet, og beskytt hendene dine så de ikke blir skadet.

ADVARSEL: For å unngå alvorlig personskade må batteripakken tas ut av verktøyhodet før service, rengjøring, bytte av tilbehør eller när du fjerner fremmedlegemer fra verktøyet.

BRUK AV KANTKLIPPEREN MED VERKTÖYHODET

ADVARSEL: Kle deg riktig for å redusere risikoen for skader når du bruker dette verktøyet. Ikke bruk løstsittende klær eller smykker. Bruk vernebriller og øre-/hørselsvern. Bruk solide og lange bukser, støvler og hansker. Ikke bruk korte bukser eller sandaler, og ikke gå barbent.

ADVARSEL: Ta bort ting fra området som skal klippes, før du bruker verktøyet. Fjern alle gjenstander som steiner, knust glass, spiker, ståltråd eller hyssing som kan kastes og vikle seg inn i skjæretilbehøret. Hold barn, tilskuere og kjæledyr unna området. Som et minimum må alle barn, tilskuere og kjæledyr holde seg på minst 15 meters avstand. Likevel kan gjenstander som flyr gjennom luften, utsette tilskuere for risiko. Tilskuere bør oppfordres til å bruke øyebeskyttelse. Hvis noen nærmer seg deg, så stopp motorren og skjæretilbehøret umiddelbart.

For sikker og bedre drift bør remmen legges over skulderen. Juster skulderremmen så du får en behagelig arbeidsstilling. Hold kantklipperen med en hånd på det bakre håndtaket og den andre hånden på det fremre hjelpehåndtaket. Ha et fast grep med begge hender när du bruker verktøyet. Kantklipperen skal holdes i en behagelig stilling med det bakre håndtaket omtrent i hoftehøyde. Trimmerhodet skal være parallelt med bakken slik at det har lett kontakt med materialet som skal klippes, uten at operatøren må bøye seg (Fig. B).

ADVARSEL: Skulderremmen er også en rask utløsermekanisme i farlige situasjoner. Når en nødssituasjon oppstår, ta apparatet av skulderen umiddelbart, uansett hvordan remmen er satt inn.

Kantklipperen skal rengjøres etter hver gangs bruk

Se avsnittet VEDLIKEHOLD for rengjøringsinstrukser.

SLIK STARTER/STOPPER DU VERKT∅YET

Se avsnittet "STARTE/STOPPE VERKT∅YHODET" i håndboken for PH1400E/PH1420E/PHX1600.

JUSTERE LENGDEN PÅ SKJÆRETRÅDEN

Trimmerhodet gjør at brukeren kan utløse mer skjæretråd uten å stoppe motoren. Etter hvert som tråden blir frynset eller slitt, kan ekstra tråd utløses med et lett trykk på trimmerhodet mot bakken mens kantklipperen er i gang (Fig. E).

MERK: Det blir vanskeligere å utløse mer tråd når skjæretråden blir kortere.

ADVARSEL: Unngå å ta av eller endre på monteringen av skjærebladet. For lang tråd vil medføre at motoren blir overopphetet og kan resultere i alvorlig personskade.

BYTTE TRÅD

MERK: Bruk alltid den anbefalte nylonträden med en diameter som ikke overskrider 2,4 mm. Hvis du bruker en annen tråd enn den som er anbefalt, kan kantklipperen bli overopphetet eller skadet.

ADVARSEL: Det må aldri benyttes metallforsterket tråd, wire, tau el.l. Disse kan brekke og bli farlige prosjektiler.

1. Fjern batteripakken.
2. Fjern gjenstående skjæretråd hvis nødvendig. Dra den bare ut med hånden.
3. Kutt 4 m av skjæretråden, Før tråden inn i monteringsåpningen i maljen (Fig. F). Skyv og dra tråden fra den andre siden til det er like mye tråd på begge sider av spolen.
4. Trykk mens du dreier spoleholderen i pilens retning for å vikle tråden rundt spolen til det er ca. 14 cm tråd på hver side (Fig. G).
5. Skyv spoleholderen ned samtidig som du drar i tråden for å få ut mer, og for å sjekke at trimmerhodet er riktig påsatt.

1. Fjern batteripakken.
2. Trykk på utløserflikene på spoleholderen, og ta av holderen ved å dra den rett ut (Fig. H og I).
3. Fjern skjæreträden fra spoleholderen.

4. Mens den ene hånden holder spolebunnen, bruker du den andre til å ta tak i spoleholderen og justerer flikene på holderen i forhold til hullene i spolebunnen (Fig. J). Bruk håndflaten til å trykke og dreie på spoleholderen mot høyre og venstre til flikene går i inngrep med spolebunnen (Fig. K).

5. Følg instruksjonene i "BYTTE TRÅD" for å sette skjæretråden på igjen.

Når verktøyet skal brukes som en børstekutter, følg trinnene i fig. L og M som viser hvordan man demonterer trimmerhodet.

VEDLIKEHOLD

ADVARSEL: Før du etterser, rengjør eller vedlikeholder verktøyet, må du stoppe motoren, vente på at alle deler har stanset, og så ta ut batteripakken. Hvis du ikke følger disse instruksjonene, kan det resultere i alvorlig personskade eller skade på eiendeler.

ADVARSEL: Når verktøyet trenger service, må bare identiske reservedeler benyttes. Bruk av uoriginale deler kan forårsake fare eller skade produktet. For å sikre trygg og pålitelig bruk må alle reparasjoner bortsett fra det som er behandlet i vedlikeholdsinstruksene, utføres av en kvalifisert fagperson.

Unngå bruk av løsemidler når plastdeler skal rengjøres. De fleste plasttyper kan ta skade av ulike typer løsemidler som er i salg, og kan dermed bli ødelagt. Bruk rene kluter for å fjerne skitt, støv, olje, fett, etc.

RENGJ∅RING AV VERKT∅YET

■ Fjern eventuelt gress som har festet seg rundt motorakselen eller trimmerhodet.
■ Bruk en liten støvsuger til å rengjøre ventiler på bakre deksel.
■ Rengjør apparatet med en fuktig klut og et mildt rengjøringsmiddel.
Ikke bruk sterke vaskemidler på plastdeksel eller håndtak. De kan bli skadet av enkelte aromatiske oljer, som furu og sitron, og av løsemidler som parafin. Fuktighet kan også medføre fare for elektrisk støt. Tørk av eventuell fuktighet med en myk og tørr klut.

SM∅RING AV GIRDREVET

Girdrevet i girkassen må smøres med jevne mellomrom med girolje. Sjekk nivået på oljen i girkassen ca. hver 50. driftstime ved å ta av forseglingsskruen på siden av kassen.

Hvis du ikke ser noe olje langs sidene av giret, følger du trinnene under for å fylle girolje til 3/4 av kapasiteten.

Girdrevet må ikke fylles helt opp.

1. Plasser kantklipperen på siden slik at forseglingsskruen vender opp.
2. Bruk den medfølgende flerbruksnøkkelen til å løsne og fjerne forseglingsskruen.

三GO

1. Bruk en oljesprøyte (følger ikke med) til å sprøyte inn olje i skruehullet; ikke fyll opp mer enn 3/4.
2. Stram til forseglingsskruen när du er ferdig.

LAGRING AV ENHETEN

■ Fjern batteripakken fra kantklipperen.
■ Rengjør verktøyet grundig før lagring.
■ Hvis du fjerner tilbehøret fra verktøyhodet og oppbevarer det separat: Sett endekapselen på skaftet for å unngå at det kommer skitt og rusk inn i koplingsstykket.
■ Oppbevar verktøyet på et tørt og godt ventilert sted, innelåst eller høyt plassert, og utilgjengelig for barn. Unngå å oppbevare verktøyet på eller ved siden av gjødningsmidler, bensin eller andre kjemikalier.

Beskytt miljøet

NO

Ikke kast elektrisk utstyr, brukt batteri og lader i husholdningsavfallet! Ta dette produktet til en autorisert gjenvinner og gjør det tilgjengelig for separat innsamling. Elektriske maskiner må returneres til et miljøvennlig gjenvinningsanlegg.

FEILSOKING

PROBLEM ÅRSAK L∅SNING
Linetrimmeren vil ikke starte.	■ Batteripakken er ikke satt inn i verktøyhodet.■ Ingen elektrisk kontakt mellom verktøyhodet og batteripakken.■ Batteripakken er tom.■ Låsespaken og utløseren ble ikke trykket inn samtidig.
Gresstrimmeren stopper under trimmingen.	■ Skjermen er ikke montert på trimmeren, noe som resulterer i altfor lang kutteline og overbelastning av motoren.■ Tung kutteline brukes.■ Motorakselen eller trimmerhodet er tettet av gress.■ Motoren er overbelastet.■ Batteripakken eller gresstrimmeren er for varm.■ Batteripakken er koblet fra verktøyet.■ Batteripakken er tom.

NO

EGO

PROBLEM ÅRSAK L∅SNING
Trimmerhodet vil ikke slippe ut line.	Motorakselen eller trimmerhodet er tettet av gress.Det er ikke nok tråd på spolen.Trimmerhodet er skittent.Tråden har viklet seg inn i spoleholderen.Linen er for kort.
Gress vikler seg rundt trimmerhodet og motorhuset.	Klipping av høyt gress på bakkenivå.
Knivbladet skjærer ikke tråden.	Linekappskiven på kanten av skjermen har blitt sløv.
Sprekker i trimmerhodet eller spoleholderen løsner sammen med spolebunnen.	Trimmerhodet er utslitt.
Når du bytter tråd, blir den ikke plassert riktig i trimmerhodet.	Spoleholderens LOAD-tråd er ikke justert i forhold til maljene i spolebunnen.Tråden er ikke satt inn riktig i monteringsåpningen i maljen.

GARANTI

EGOs GARANTIREGLER

Besøk nettsiden egopowerplus.eu for å se fullstendige vilkår og betingelser for EGO-garantireglene.

ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ!
