BRUKSANVISNING STA1500 EGO

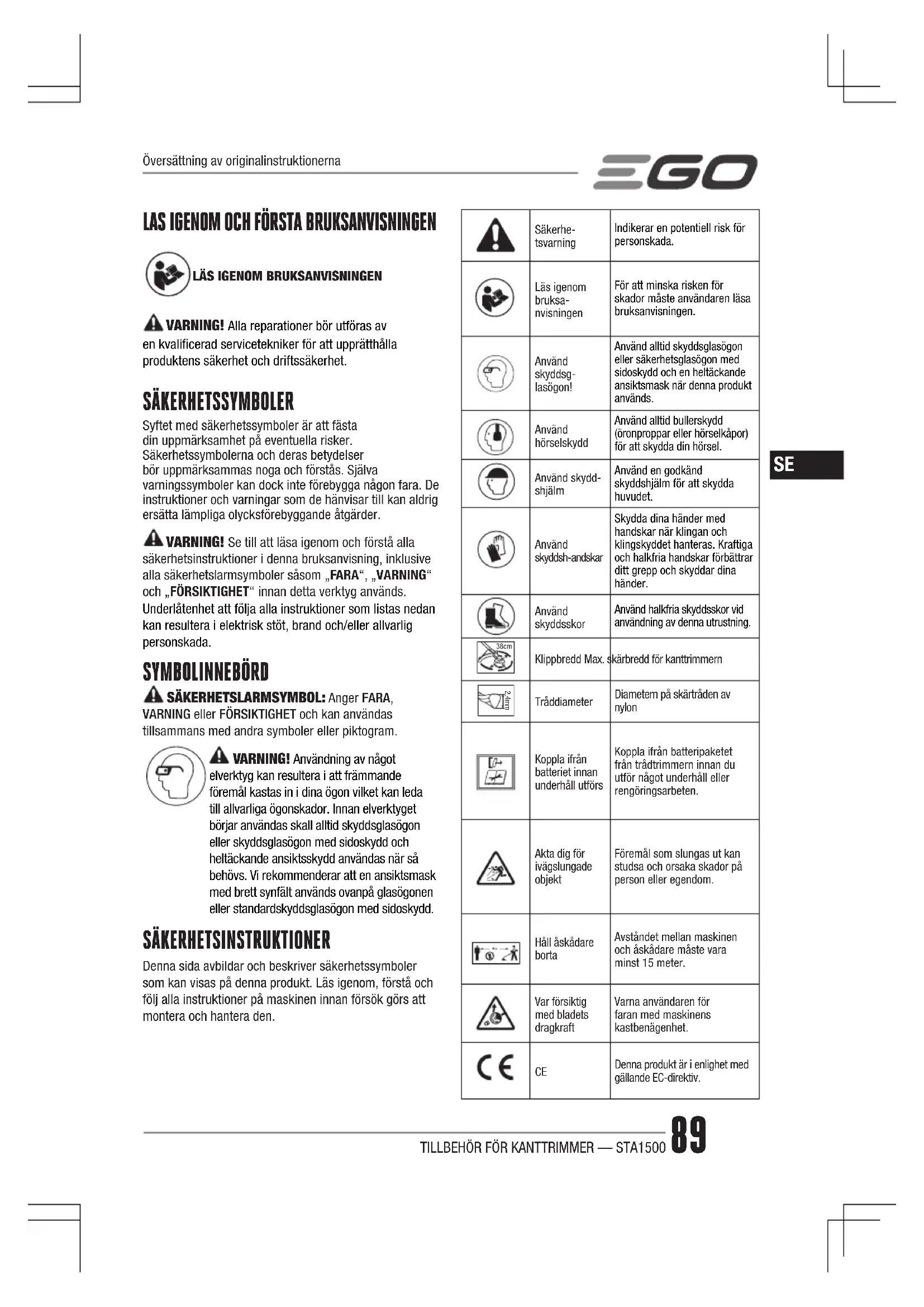

VARNING! Alla reparationer bör utföras av en kvalicerad servicetekniker för att upprätthålla produktens säkerhet och driftssäkerhet. SÄKERHETSSYMBOLER Syftet med säkerhetssymboler är att fästa din uppmärksamhet på eventuella risker. Säkerhetssymbolerna och deras betydelser bör uppmärksammas noga och förstås. Själva varningssymboler kan dock inte förebygga någon fara. De instruktioner och varningar som de hänvisar till kan aldrig ersätta lämpliga olycksförebyggande åtgärder. VARNING! Se till att läsa igenom och förstå alla säkerhetsinstruktioner i denna bruksanvisning, inklusive alla säkerhetslarmsymboler såsom „FARA“, „VARNING“ och „FÖRSIKTIGHET“ innan detta verktyg används. Underlåtenhet att följa alla instruktioner som listas nedan kan resultera i elektrisk stöt, brand och/eller allvarlig personskada. SYMBOLINNEBÖRD SÄKERHETSLARMSYMBOL: Anger FARA, VARNING eller FÖRSIKTIGHET och kan användas tillsammans med andra symboler eller piktogram. VARNING! Användning av något elverktyg kan resultera i att främmande föremål kastas in i dina ögon vilket kan leda till allvarliga ögonskador. Innan elverktyget börjar användas skall alltid skyddsglasögon eller skyddsglasögon med sidoskydd och heltäckande ansiktsskydd användas när så behövs. Vi rekommenderar att en ansiktsmask med brett synfält används ovanpå glasögonen eller standardskyddsglasögon med sidoskydd. SÄKERHETSINSTRUKTIONER Denna sida avbildar och beskriver säkerhetssymboler som kan visas på denna produkt. Läs igenom, förstå och följ alla instruktioner på maskinen innan försök görs att montera och hantera den.Säkerhe-tsvarningIndikerar en potentiell risk för personskada.Läs igenom bruksa-nvisningenFör att minska risken för skador måste användaren läsa bruksanvisningen.Använd skyddsg-lasögon!Använd alltid skyddsglasögon eller säkerhetsglasögon med sidoskydd och en heltäckande ansiktsmask när denna produkt används.Använd hörselskyddAnvänd alltid bullerskydd (öronproppar eller hörselkåpor) för att skydda din hörsel.Använd skydd-shjälmAnvänd en godkänd skyddshjälm för att skydda huvudet.Använd skyddsh-andskarSkydda dina händer med handskar när klingan och klingskyddet hanteras. Kraftiga och halkfria handskar förbättrar ditt grepp och skyddar dina händer.Använd skyddsskorAnvänd halkfria skyddsskor vid användning av denna utrustning. 38cm Klippbredd Max. skärbredd för kanttrimmern 2.4mm TråddiameterDiametern på skärtråden av nylonKoppla ifrån batteriet innan underhåll utförsKoppla ifrån batteripaketet från trådtrimmern innan du utför något underhåll eller rengöringsarbeten.Akta dig för ivägslungade objektFöremål som slungas ut kan studsa och orsaka skador på person eller egendom.Håll åskådare bortaAvståndet mellan maskinen och åskådare måste vara minst 15 meter.Var försiktig med bladets dragkraftVarna användaren för faran med maskinens kastbenägenhet.

Denna produkt är i enlighet med gällande EC-direktiv.Översättning av originalinstruktionernaTILLBEHÖR FÖR KANTTRIMMER — STA150090

UKCA Denna produkt uppfyller tillämplig lagstiftning i Storbritannien.

WEEE Förbrukade elektriska produkter får inte kastas i hushållssoporna. Lämna in dem till en auktoriserad återvinningsstation.

Ljud Garanterad ljudeffektnivå. Bulleremissioner för omgivningen enligt EU-direktivet.V Volt Spänningmm Millimeter Längd eller storlekcm Centimeter Längd eller storlekkg Kilogram Vikt

Tomgång-shastighetRotationshastighet utan belastning min

Per minut Varv per minutALLMÄNNA VARNINGAR FÖR MASKINSÄKERHET VARNING: Läs igenom alla säkerhetsvarningar, instruktioner, illustrationer och specikationer som medföljer denna maskin. Underlåtenhet att följa alla instruktioner som listas nedan kan resultera i elektriska stötar, brand och/eller allvarliga personskador.SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS.Termen “maskin” i varningarna syftar på din nätdrivna (sladdanslutna) maskin eller batteridrivna (sladdlösa) maskin.ARBETSPLATSSÄKERHET ◾ Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor. ◾ Använd inte maskiner i explosiva miljöer som t.ex. i närvaron av brandfarliga vätskor, gaser eller damm. Maskiner skapar gnistor som kan antända damm eller ångor. ◾ Håll barn och åskådare borta medan maskinen arbetar. Störningarna kan göra att du tappar kontrollen.ELEKTRISK SÄKERHET ◾ Maskinens stickkontakt måste matcha uttaget. Modiera aldrig kontakten på något sätt. Använd inte någon adapterkontakt med motordrivna verktyg som är jordade. Stickkontakter som inte modierats och passar i eluttaget minskar risken för elektriska stötar. ◾ Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. ◾ Använd inte maskinen vid regn eller under våta förhållanden. Vatten som kommer in i maskinen kan öka risken för elektriska stötar eller funktionsfel som kan leda till personskada. ◾ Vanvårda inte kabeln. Använd aldrig kabeln för att bära, släpa eller för att koppla ur maskinen. Håll kabeln borta från värme, olja, skarpa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. ◾ Vid användning av en maskin utomhus, använd en förlängningskabel som är avsedd för utomhusbruk. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt. ◾ Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektriska stötar.PERSONLIG SÄKERHET ◾ Var uppmärksam och observant samt använd sunt förnuft när du använder en maskin. Använd inte en maskin om du är trött eller under påverkan av droger, alkohol eller medicin. Ett ögonblicks ouppmärksamhet vid användning av maskiner kan leda till allvarliga personskador ◾ Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Minska risken för personskador genom att använda skyddsutrustning som t.ex. ansiktsmask, halkfria skyddsskor, hjälm och hörselskydd. ◾ Förebygg oavsiktlig start. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära maskiner med ngret på strömbrytaren eller strömsatta maskiner som har strömbrytaren påslagen inbjuder till olyckor. ◾ Ta bort inställningsnycklar eller skiftnycklar innan maskinen slås på. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av maskinen kan resultera i personskada. ◾ Sträck dig inte för långt. Ha ordentligt fotfäste ochTILLBEHÖR FÖR KANTTRIMMER — STA1500 91

balans hela tiden. Detta möjliggör bättre kontroll av maskinen i oväntade situationer. ◾ Klä dig på lämpligt sätt. Bär inte löst sittande kläder eller smycken. Håll hår och klädsel på avstånd från de rörliga delarna. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar. ◾ Om enheter har anslutning för dammuppsamlare och anslutningsmöjligheter, se till att de är anslutna och används på korrekt sätt. Användning av dammuppsamlare kan minska dammrelaterade faror. ◾ Låt inte vana efter regelbunden användning av apparaten göra att du blir självsäker och ignorerar verktygets säkerhetsprinciper. En vårdslös handling kan orsaka allvarliga personskador inom bråkdelen av en sekund.

MASKINANVÄNDNING OCH SKÖTSEL

◾ Tvinga inte maskinen. Använd rätt maskin för ditt arbete. En korrekt maskin utför jobbet bättre och säkrare med den hastighet som den designats för. ◾ Använd inte maskinen om strömbrytaren inte kan slås på eller stängas av. Alla maskiner som inte kan kontrolleras med strömbrytaren är farliga och måste repareras. ◾ Koppla ur kontakten från strömkällan och/eller ta bort batteripaketet, om det är löstagbart, från maskinen innan du utför justeringar, byter tillbehör eller förvarar maskiner. Dessa förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt. ◾ Förvara maskiner som går på tomgång utom räckhåll för barn och låt inte personer som är ovana med apparaten eller dessa instruktioner använda maskinen. Maskiner är farliga i händerna på outbildade användare. ◾ Underhålla maskiner och tillbehör. Kontrollera efter felinställning eller kärvande rörliga delar, brott på delar och alla andra tillstånd som kan påverka funktionen hos maskinen. Om maskinen är skadad ska den repareras före användning. Många olyckor beror på dåligt underhållna maskiner. ◾ Håll kapmaskiner vassa och rena. Ordentligt underhållna kapmaskiner med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera. ◾ Använd maskinen, tillbehör, verktygsbits osv. i enlighet med dessa instruktioner och ta hänsyn till arbetsförhållanden och det arbete som ska utföras. Om maskinen används för andra arbeten än det är avsett för kan det resultera i farliga situationer. ◾ Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av maskinen vid oväntade situationer. ANVÄNDNING OCH SKÖTSEL AV BATTERIDRIVEN MASKIN ◾ Ladda endast med den laddare som rekommenderas av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan skapa en risk för brand när den används med ett annat batteripaket. ◾ Använd endast maskiner med specikt designade batteripaket. Användning av andra batteripaket kan medföra risk för personskador och eld. ◾ När batteripaketet inte används, håll det borta från metallobjekt som t.ex. pappersgem, mynt, nycklar, spikar, skruvar och andra små metallobjekt som kan bilda en anslutning från en batterikontakt till den andra. Kortslutning av batteriets terminaler kan orsaka brännskador eller en brand. ◾ Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador. ◾ Använd inte ett batteripaket eller maskin som skadats eller modierats. Skadade eller modierade batterier kan leda till oförutsägbart uppträdande som leder till brand, explosion eller risk för personskador. ◾ Utsätt inte batteripaketet eller maskinen för eld eller extrema temperaturer. Exponering av eld eller temperaturer över 130 °C kan orsaka explosion. ◾ Följ alla laddningsinstruktioner och ladda inte batteripaketet eller maskinen utanför det temperaturområde som anges i instruktionerna. Felaktig laddning eller vid temperaturer utanför angivet temperaturområde kan skada batteriet och ökar risken för brand. UTBILDNING ◾ Läs igenom instruktionerna noga. Bekanta dig med kontrollerna och korrekt användning av maskinen. ◾ Låt aldrig personer som är obekanta med dessa instruktioner eller barn använda apparaten. Lokala föreskrifter kan begränsa åldern för användare. ◾ Kom ihåg att operatören eller användaren är ansvarig för olyckor och faror som drabbar andra personer eller deras egendom. FÖRBEREDELSE ◾ Använd aldrig maskinen när personer, i synnerhet barn,TILLBEHÖR FÖR KANTTRIMMER — STA150092

eller husdjur är i närheten. ◾ Använd alltid ögonskydd och kraftiga skor vid användning av maskinen. ◾ Avståndet mellan maskinen och åskådare måste vara minst 15 meter. ◾ Använd aldrig maskinen om du är trött, sjuk eller under påverkan av alkohol eller andra droger. DRIFT ◾ Använd endast maskinen i dagsljus eller i bra articiellt ljus. ◾ Använd aldrig maskinen med skadade skydd eller sköldar, eller utan skydd och sköldar på plats. ◾ Slå endast på motorn när händer och fötter inte är i närheten av skärenheten. ◾ Koppla alltid ur maskinen från strömförsörjningen (t.ex. ta bort batteripacket). ◾ När maskinen lämnas obevakad. ◾ Före en blockering åtgärdas. ◾ Före kontroll, rengöring eller arbete utförs på apparaten. ◾ Efter att ett främmande objekt träffats. ◾ När maskinen börjar vibrera på ett onormalt sätt. ◾ Var försiktig med fötterna och händerna i närheten av skärenheten. ◾ Se alltid till att ventilationsöppningarna är fria från skärp.

UNDERHÅLL OCH FÖRVARING

◾ Koppla ur maskinen från strömförsörjningen (t.ex. ta bort batteripacket) innan underhåll eller rengöring utförs. ◾ Använd endast utbytesdelar och tillbehör som rekommenderas av tillverkaren. ◾ Inspektera och underhåll maskinen regelbundet. Överlåt reparation av maskinen till en auktoriserad reparatör. ◾ Förvara maskinen utom räckhåll för barn när den inte används.

ÖVRIGA SÄKERHETSVARNINGAR

◾ Undvik farliga miljöer – Använd inte apparater i fuktiga eller våta sluttningar. ◾ Håll skydden på plats och funktionsdugliga. ◾ Håll händer och fötter borta från röjningsområdet. ◾ För att minska risken för personskador ska du aldrig arbeta från en stege eller annat ostadigt stöd. Håll aldrig skärenheten ovanför midjehöjd. ◾ Kontrollera skärenheten med regelbundna, korta intervall eller omgående om skäregenskaperna förändras märkbart. ◾ För bästa resultat, ladda batteriet på en plats där temperaturen är högre än 5 °C och mindre än 40 °C. Förvara det inte utomhus eller i ett fordon. ◾ Om någon närmar sig, stoppa motorn och skärenheten. ◾ Varna operatören för faran med klingans slungkraft (enbart vid användning av 3-tandad klinga). ◾ Klingans slungkraft kan uppträda när den roterande klingan kommer i kontakt med ett föremål, som den inte skär omedelbart. ◾ Klingans slungkraft kan vara tillräckligt våldsam för att enheten och/eller operatören kastas iväg åt något håll och ev förlorar kontrollen över enheten. ◾ Klingans slungkraft kan frigöras utan varning om klingan fastnar, överstegras eller kärvar. ◾ Det är mer sannolikt att klingans slungkraft utlöses i områden, där det är svårt att se det material som beskärs. ◾ Montera inte någon klinga på en enhet utan att alla erforderliga delar installeras. Underlåtenhet att använda rätta delar kan förorsaka att klinga lossnar och allvarligt skadar operatören och/eller åskådare. Kassera klingor som är böjda, skeva, spruckna, trasiga eller skadade på något sätt. Använd en vass klinga. Det är mer sannolikt att en slö klinga fastnar och kastar (enbart vid användning av 3-tandad klinga). ◾ Aktiverad klinga/tråd kan orsaka personskada så länge som den fortsätter att rotera sedan motorn stoppats eller avtryckaren släppts upp. Bibehåll ordentlig kontroll ända tills klingan/tråden helt slutat rotera. ◾ Batteridrivna verktyg behöver inte vara anslutna till ett eluttag och är därför alltid redo för användning. Var medveten om eventuella faror även när verktyget inte är igång. Var försiktig när du utför underhåll eller service. ◾ Tvätta inte av den med en slang; låt inte vatten tränga in i motorn och de elektriska anslutningarna. ◾ Om en situation som inte beskrivs i bruksanvisningen uppstår, använd försiktighet och gott omdöme. Kontakta EGO kundtjänstcenter för hjälp. ◾ Använd endast med de batteripack och laddare som listas i bild A. SPECIFIKATIONER Skärmekanism TrådhuvudTrådens diameter2,4 mm nylonlinaKlippbredd 38 cmTILLBEHÖR FÖR KANTTRIMMER — STA1500 93

(PHX1600) ◾ Ovanstående parametrar har testats och utmätts med motorenhet PH1400E/PH1420E/PHX1600. ◾ Det angivna totalvärdet för vibration är uppmätt enligt standardprovningsmetoden och kan användas för att jämföra olika verktyg; ◾ Det angivna totalvärdet för vibration kan även användas vid preliminär utvärdering av exponering. OBS! Den verkliga vibrationen under arbete med det eldrivna verktyget kan avvika från det angivna värdet. Användaren bör ha på sig lämpliga handskar och hörselskydd för de aktuella arbetsförhållandena för att skydda sig. LEVERANSLISTA ARTIKELNAMN ANTALTillbehör för kanttrimmer 1Skydd 1Sexkantnyckel 1Multifunktionell skiftnyckel 1Bruksanvisning 1För information om rekommenderad skärträd, besök webbplatsen: egopowerplus.eu eller se produktkatalogen för EGO. BESKRIVNING BEKANTA DIG MED TILLBEHÖRET FÖR KANTTRIMMERN (bild A) 1. Ändlock2. Axel för kanttrimmern 3. Skärtråd4. Trådhuvud (skärhuvud)5. Frikopplingsik6. Skärblad för trådkapning7. Skydd8. Insexnyckel9. Multifunktionell skiftnyckel VARNING! Använd aldrig verktyget utan att skyddet är korrekt på plats. Skyddet måste alltid vara monterat på verktyget för att skydda användaren.TILLBEHÖR FÖR KANTTRIMMER — STA150094

MONTERING VARNING! Om någon av delarna skadats eller saknas, använd inte denna produkt förrän delarna har bytts ut. Användning av denna produkt med skadade eller saknade delar kan resultera i allvarliga personskador. VARNING! Försök inte att modiera denna produkt eller skapa tillbehör som inte rekommenderas för användning med denna trådtrimmer. Alla sådana ändringar eller modikationer är felaktig användning och resulterar i farliga förhållanden som kan leda till allvarliga personskador. VARNING! För att förhindra oavsiktlig start som kan orsaka allvarliga personskador skall alltid batteripaketet tas bort från verktyget innan delar monteras. MONTERA SKYDDET VARNING! Använd alltid handskar vid montering eller utbyte av skyddet. Var försiktig med röjsågsbladet på skyddet och skydda din hand. VARNING! Använd aldrig maskinen utan att skyddet är korrekt på plats. Skyddet måste alltid vara monterat på verktyget för att skydda användaren! När skyddet är fastsatt, försök aldrig att ta bort eller justera det, om utbyte krävs måste det utföras av en kvalicerad servicetekniker!Lossa och ta bort de två skruvarna från axelns bas (bild C), rikta in skyddets fästhål mot monteringshålen och lås sedan fast skyddet till axelns bas med de två skruvarna och fjäderbrickorna (bild D). Säkerställ att skyddet är korrekt fastsatt enligt bild C och D. En omvänd fastsättning är mycket farligt!

ANSLUTA KANTTRIMMERNS TILLBEHÖR TILL

MOTORENHETEN Detta tillbehör för kanttrimmern är utvecklat för användning med EGO-motorenhet PH1400E/PH1420E/PHX1600.Se avsnittet ”MONTERA ETT TILLBEHÖR TILL MOTORENHETEN” i bruksanvisningen för motorenhet PH1400E/PH1420E/PHX1600. ANVÄNDNING VARNING! Var aldrig vårdslös, även om du är väl förtrogen med verktyget. Glöm inte att en bråkdel av en sekund av ouppmärksamhet är tillräcklig för att orsaka svåra personskador VARNING! Använd alltid ögonskydd, tillsammans med hörselskydd. Underlåtenhet att följa detta kan resultera i att objekt slungas in i dina ögon eller leda till andra allvarliga personskador. TILLÄMPNINGAR Du kan använda denna produkt för de tillämpningar som listas nedan: ◾ Klippa gräs och ogräs runt verandor, staket och altaner. OBS! Verktyget får endast användas för sitt avsedda ändamål. All annan användning bedöms som felaktig användning. Kontrollera efter skadade/slitna delar före varje användning. Kontrollera trimmerhuvudet, skyddet och det främre handtaget och byt ut delar som är spruckna, skeva, böjda eller skadade på något sätt.Skärbladet för trådkapning kan bli slött efter en tid. Det rekommenderas att vässa det regelbundet med en l eller byta ut det mot ett nytt skärblad. VARNING! Använd alltid handskar när du monterar eller byter ut skyddet, eller när du vässar eller byter ut skärbladet. Observera skärbladets placering i skyddet och skydda dina händer från skador. VARNING! För att förhindra allvarliga personskador, ta ut batteripacket ur motorenheten före service, rengöring, ändring av tillbehör eller borttagning av material från enheten.

ANVÄNDA KANTTRIMMERN MED MOTORENHETEN

VARNING! Använd korrekta kläder för att minska risken för personskador vid användning av detta verktyg. Använd inte löst sittande kläder eller smycken. Anvönd ögon- och öron-/hörselskydd. Använd rejäla långbyxor, kängor och handskar. Använd inte kortbyxor, sandaler eller gå barfota. VARNING! Rensa området som ska beskäras före varje användning. Ta bort alla objekt som t.ex. stenar, krossat glas, spikar, ledningar eller trådar som kan slungas ut eller trasslas in i skärenheten. Se till att inga barn, åskådare eller husdjur är inom området. Håll alla barn, åskådare och husdjur minst 15 meter bort. Det kan fortarande nnas en risk för slungade föremål mot åskådare. Uppmuntra åskådare att använda skyddsglasögon. Om någon närmar sig dig, stoppa omedelbart motorn och skärenheten.För en säkrare och bättre användning, använd axelremmen över din axel. Justera axelremmen för ett bekvämt arbetsläge. Håll kanttrimmern med ena handen på det bakre handtaget och den andra handen på det främre handtaget. Håll verktyget stadigt med bådaTILLBEHÖR FÖR KANTTRIMMER — STA1500 95

händerna vid användning. Kanttrimmern bör hållas i ett bekvämt läge med det bakre handtaget kring höfthöjd. Trimmerhuvudet bör vara parallellt med marken så att den enkelt får kontakt med materialet som ska skäras utan att användaren behöver böja sig framåt (bild B). VARNING! Axelremmen är även en snabb frigöringsmekanisk vid farliga situationer. När ett nödläge inträffar, ta omedelbart av den från axeln oavsett vilket läge som remmen är i. Rengör trimmern efter varje användning Se avsnittet UNDERHÅLL för rengöringsinstruktioner.

STARTA/STOPPA VERKTYGET

Se avsnittet “STARTA/STOPPA MOTORENHETEN” i bruksanvisningen för motorenhet PH1400E/PH1420E/PHX1600.

JUSTERA SKÄRTRÅDENS LÄNGD

Trimmerhuvudet låter operatören dra ut mer skärtråd utan att motorn behöver stoppas. När tråden blir fransig eller sliten kan mer tråd frigöras genom att knacka trimmerhuvudet lätt mot marken när trimmern är igång (bild E). OBS! Tråden blir svårare att mata ut i takt med att skärtråden blir kortare. VARNING! Ta inte bort eller modiera skärbladet för tråden. En för lång tråd får motorn att överhettas och kan resultera i allvarliga personskador.

OBS! Använd alltid rekommenderade nylontråd med en diameter som inte överstiger 2,4 mm. Om en annan skärtråd än den som anges används kan kanttrimmern överhettas eller skadas. VARNING! Använd aldrig metallförstärkta trådar, kablar eller rep osv. Dessa kan gå av och bli farliga projektiler.1. Ta bort batteripacket2. Ta bort den återstående skärtråden om så krävs. Dra bara ut den för hand.3. Kapa en 4 m lång skärtråd, För in tråden i monteringshålet på insidan av hålet (bild F). Tryck in och dra tråden från den andra sidan tills en likvärdig längd visas på spolens båda sidor.4. Tryck ner och vrid spolhållaren i pilens riktning för att linda in spolen tills cirka 14 cm av tråden visas på vardera sida (bild G).5. Tryck ner spolhållaren medan tråden dras ut manuellt för att förlänga den och för att kontrollera att trimmerhuvudet är korrekt monterat.När skärtråden går av från trådutgången eller om skärtråden inte frigörs när trimmerhuvudet knackas lätt, följ stegen nedan: 1. Ta bort batteripacket.2. Tryck in ikarna på spolhållaren och ta bort spolhållaren genom att dra den rakt ut (bild H och I).3. Ta bort skärtråden från spolhållaren.4. Med en hand som håller spolbasen, använd den andra handen för att greppa spolhållaren och rikta in ikarna med hålen på spolbasen (bild J). Använd handatan för att trycka in och vrida spolhållaren till höger och vänster tills ikarna blir fastlåsta med spolbasen (bild K). 5. Följ instruktionerna i “BYTA TRÅD” för att byta ut skärtråden.När verktyget ska användas som en busktrimmer, följ stegen i bild L och M för att ta isär trimmerhuvudet. UNDERHÅLL VARNING! Före inspektion, rengöring eller service av enheten, stoppa motorn, vänta tills alla rörliga delar har stoppats och ta sedan ut batteripacket. Underlåtenhet att följa dessa instruktioner kan resultera i allvarliga personskador eller skada på egendom. VARNING! Vid service, används endast identiska utbytesdelar. Om andra delar används kan det skapa en fara eller orsaka produktskador. För att säkerställa produktens säkerhet och pålitlighet måste alla reparationer, förutom de som anges i dessa underhållsinstruktioner, utföras av en behörig servicetekniker.

Använd inte lösningsmedel när du rengör plastdelarna. De esta plaster är känsliga för skador från olika typer av kommersiella lösningsmedel och kan skadas av dess användning. Använd rena trasor för att ta bort smuts, damm, olja, fett osv.

◾ Ta bort eventuellt gräs som lindats runt motoraxeln eller trimmerhuvudet. ◾ Använd en liten borste eller en liten dammsugare för att rengöra luftventilerna på det bakre höljet. ◾ Rengör enheten med en fuktad trasa och ett milt rengöringsmedel. ◾ Använd inte starka rengöringsmedel på plasthöljet ellerTILLBEHÖR FÖR KANTTRIMMER — STA150096

handtaget. De kan skadas av vissa aromatiska oljor som t.ex. tall och citron, samt av lösningsmedel som t.ex. fotogen Fukt kan även utgöra en risk för elektriska stötar. Torka bort fukt med en mjuk och torr trasa.

SMÖRJNING AV VÄXELLÅDAN

Växellådan i växelhuset måste smörjas regelbundet med växellådsolja. Kontrollera växellådans fettnivå efter varje 50 timmars användning genom att ta bort tätningsskruven på sidan av växelhuset. Om inget fett kan ses på sidorna av växellådan, följ stegen nedan för att fylla på med växellådsolja upp till 3/4 kapacitet. Fyll inte upp den fullt.

1. Luta kanttrimmern på sidan så att tätningsskruven är

2. Använd den multifunktionella skiftnyckeln (medföljer)

för att lossa och ta bort tätningsskruven.

3. Använd en fettspruta (medföljer ej) för att trycka in

lite fett i skruvhålet. Överskrid inte 3/4 kapacitet.

4. Dra åt tätningsskruven efter appliceringen.

◾ Ta bort batteriet från trimmern. ◾ Rengör maskinen noggrant innan den ställs av. ◾ Om kanttrimmerns tillbehör tas bort från motorenheten och förvaras separat: Montera ändlocket på tillbehöraxeln för att undvika att smuts tränger in i kopplingen. ◾ Förvara enheten på en torr, välventilerad plats, inlåst eller högt upp, utom räckhåll för barn. Förvara inte enheten på eller i anslutning till gödningsmedel, bensin eller andra kemikalier. Miljöskydd Kasta inte elektrisk utrustning, använt batteri och laddare i hushållssoporna! Ta denna produkt till en auktoriserad återvinnare och gör den tillgänglig för separat insamling. Elektriska verktyg måste returneras till en miljöanpassad återvinningsanläggning.TILLBEHÖR FÖR KANTTRIMMER — STA1500 97

Grästrimmern startar inte. ◾ Batteripacket är inte monterat på motorenheten. ◾ Montera batteripacket på motorenheten. ◾ Det saknas elektrisk kontakt mellan motorenheten och batteripacket. ◾ Ta bort batteriet, kontrollera kontakterna och sätt tillbaka batteripacket tills det klickar på plats. ◾ Batteripacket är urladdat. ◾ Ladda batteripacket med EGO-laddarna som listas i denna bruksanvisning. ◾ Säkringen och avtryckaren är inte nedtryckta samtidigt. ◾ Håll säkringen nedtryckt och tryck sedan ner avtryckaren för att starta grästrimmern.Grästrimmern stänger av sig under arbetet. ◾ Skyddet är inte monterat på trimmern vilket har lett till för lång skärtråd och överbelastning av motorn. ◾ Ta ut batteripacket och montera skyddet på trimmern. ◾ För tjock skärtråd används. ◾ Använd rekommenderad nylontråd med en diameter som inte överstiger 2,4 mm. ◾ Gräs har fastnat på motorskaftet eller trimmerhuvudet. ◾ Stäng av trimmern, ta ut batteriet och rensa motorskaftet och trimmerhuvudet från gräs. ◾ Motorn är överbelastad. ◾ Lyft upp trimmerhuvud från gräset. Motorn fortsätter att köra när belastningen avtar. Flytta trimmerhuvudet in i och ut ur gräset som ska klippas och klipp inte mer än 20cm i taget. ◾ Batteripacket eller trimmern är för varmt. ◾ Låt batteripacket or trimmern svalna ned tills temperaturen är under 67°C . ◾ Batteripacket är inte anslutet till verktyget. ◾ Anslut batteripacket igen. ◾ Batteripacket är urladdat. ◾ Ladda batteripacket med EGO-laddarna som listas i denna bruksanvisning. Trimmerhuvudet matar inte fram ny skärtråd. ◾ Gräs har fastnat på motorskaftet eller trimmerhuvudet ◾ Stäng av trimmern, ta ut batteriet och rensa motorskaftet och trimmerhuvudet från gräs. ◾ Det nns inte tillräckligt med tråd på spolen. ◾ Ta ut batteriet och montera ny tråd enligt avsnittet “BYTE AV SKÄRTRÅD” i bruksanvisningen. ◾ Smutsigt trimmerhuvud ◾ Ta ut batteriet och rengör spolhållaren och spolsockeln. ◾ Tilltrasslad tråd på spolen ◾ Ta ut batteriet, ta av tråden från spolen och linda den på nytt; följ instruktionerna i avsnittet “BYTE AV SKÄRTRÅD” i bruksanvisningen ◾ För kort tråd ◾ Ta ut batteriet och dra i trådarna medan du trycker ner och släpper stöthuvudet upprepade gångerTILLBEHÖR FÖR KANTTRIMMER — STA150098

Gräs fastnar i trimmerhuvudet och motorhöljet. ◾ Klippning av högt gräs vid marknivå. ◾ Skär högt gräs nerifrån och upp, kapa inte mer än 20 cm per svep för att undvika grästrassel.Skärbladet skär inte av tråden. ◾ Trådkniven på skyddets kant är slö. ◾ Slipa trådkniven med en l eller byt ut den mot en ny kniv.Sprickor på trim-merhuvudet eller spolhållaren lossnar med spolbasen. ◾ Trimmerhuvudet är slitet. ◾ Byt omedelbart ut trimmerhuvudet; följ avsnittet “BYTA UT TRIMMERHUVUD” i denna bruksanvisning.Vid byte av tråden kan inte tråden matas in korrekt i trimmerhuvudet. ◾ Spolbehållarens belastningstrådar stämmer inte överens med hålen i spolbasen. ◾ Vrid spolhållaren i pilens riktning för att rikta in belastningstråden på spolhållaren med hålen på spolens bas. ◾ Skärtråden har inte förts in korrekt i monteringshålen. ◾ Rikta först in belastningstrådarna med hålen och för sedan in tråden i monteringshålet på insidan. GARANTI

GARANTIVILLKOREN AV EGO

Var god besök webbplatsen egopowerplus.eu för att se de fullständiga garantivillkoren av EGO.SIIMALEIKKURILISÄOSA — STA1500 99
