| Toote tüüp | Äärelõikuri pikendus |
| Bränd | EGO |
| Mudel | STA1500 |
| Kaal (ilma akuta) | 1,59 kg |
| Lõikelaius | 38 cm |
| Traadi läbimõõt | 2,4 mm (keerdnülon) |
| Tühikäigupöörded | 5000 - 6000 min⁻¹ |
| Lõikemehhanism | Lööpeapea (maapinnale toetades) |
| Ühilduvus | EGO PH1400E / PH1420E / PHX1600 mootoriplokid |
| Kasutustemperatuur | 0°C kuni 40°C |
| Hoiutemperatuur | -20°C kuni 70°C |
| Garanteeritud helivõimsustase | 96 dB(A) |
| Rakendused | Muru ja umbrohu lõikamine |
| Hooldus | Regulaarne puhastamine, hammasrataste määrimine iga 50 tunni järel |
| Ohutus | Silma-, kuulmekaitse, kindad, turvajalanõud; ohutuskaitseala 15 m |
| Pakendi sisu | Äärelõikuri pikendus, kaitsekate, kuuskantvõti, multifunktsionaalne võti, kasutusjuhend |
| Garantii | Vaadake veebisaiti egopowerplus.eu |
Korduma kippuvad küsimused - STA1500 EGO
Kasutajate küsimused teemal STA1500 EGO
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Mitmeotstarbelised tööriistad PDF-formaadis tasuta! Leidke oma juhend STA1500 - EGO ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. STA1500 kaubamärgi EGO.

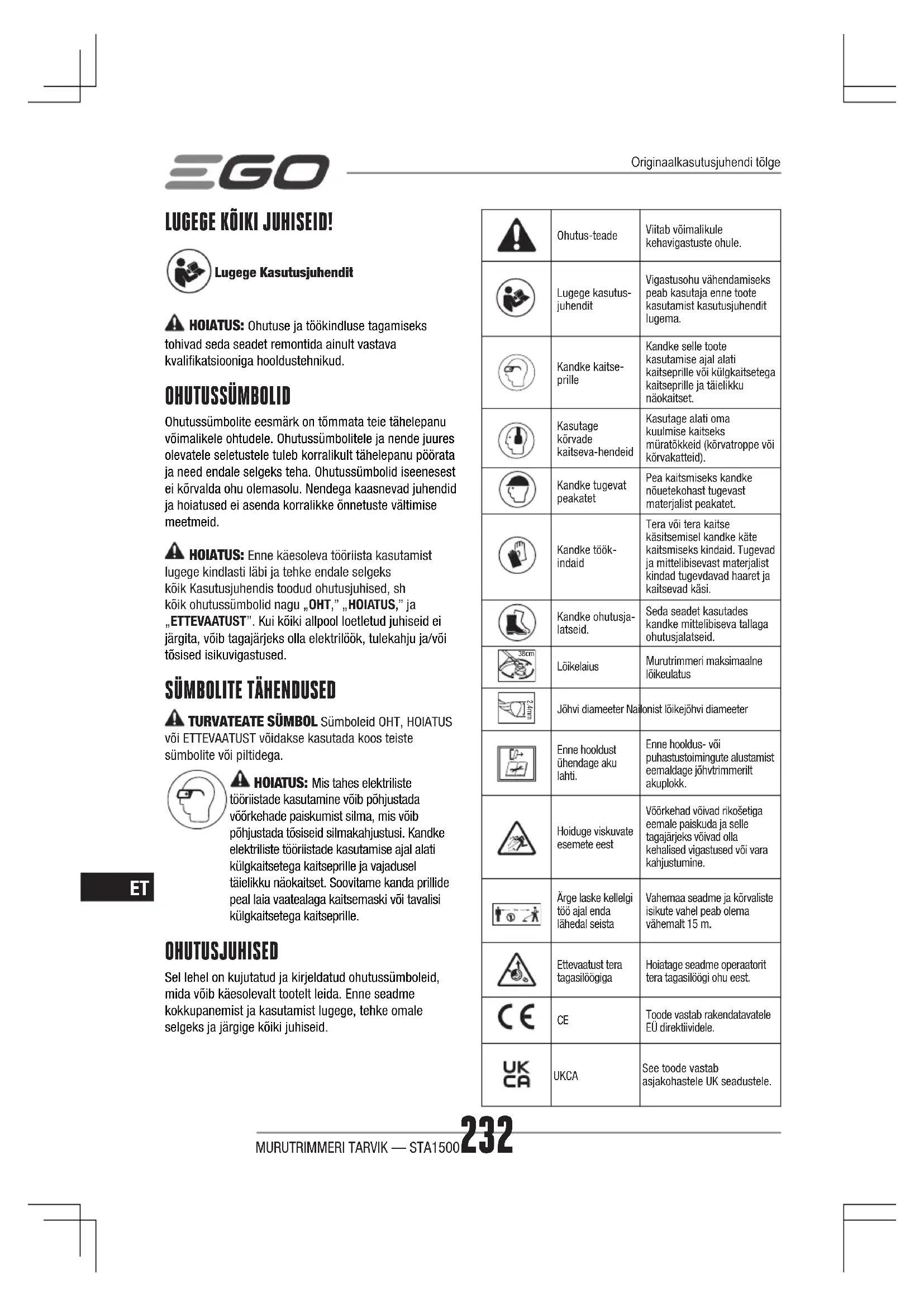

KASUTUSJUHEND STA1500 EGO
HOIATUS: Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud.
OHUTUSSÜMBOLID
Ohutussümbolite eesmärk on tömmata teie tähelepanu võimalikele ohtudele. Ohutussümbolitele ja nende juures olevatele seletustele tuleb korralikult tähelepanu pöörata ja need endale selgeks teha. Ohutussümbolid iseenesest ei kõrvalda ohu olemasolu. Nendega kaasnevad juhendid ja hoiatused ei asenda korralikke önnetuste vältimise meetmeid.
HOIATUS: Enne käesoleva tööriista kasutamist lugege kindlasti läbi ja tehke endale selgeks köik Kasutusjuhendis toodud ohutusjuhised, sh köik ohutussümbolid nagu „OHT,” „HOIATUS,” ja „ETTEVAATUST”. Kui köiki allpool loetletud juhiseid ei järgita, võib tagajärjeks olla elektrilöök, tulekahju ja/või tõsised isikuvigastused.
SÜMBOLITE TÄHENDUSED
TURVATEATE SÜMBOL Sümboleid OHT, HOIATUS või ETTEVAATUST võidakse kasutada koos teiste sümbolite või piltidega.
HOIATUS: Mis tahes elektriliste tööriistade kasutamine võib põhjustada võörkehade paiskumist silma, mis võib põhjustada tõsiseid silmakahjustusi. Kandke elektriliste tööriistade kasutamise ajal alati külgkaitsetega kaitseprille ja vajadusel täielikku näokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski või tavalisi külgkaitsetega kaitseprille.
OHUTUSJUHISED
Sel lehel on kujutatud ja kirjeldatud ohutussümboleid, mida võib käesolevalt tootelt leida. Enne seadme kokkupanemist ja kasutamist lugege, tehke omale selgeks ja järgige köiki juhiseid.
 | Ohutus-teade | Viitab võimalikule kehavigastuste ohule. |
 | Lugege kasutus- juhendit | Vigastusohu vähendamiseks peab kasutaja enne toote kasutamist kasutusjuhendit lugema. |
 | Kandke kaitse- prille | Kandke selle toote kasutamise ajal alati kaitseprille või külgkaitsetega kaitseprille ja täielikku näokaitset. |
 | Kasutage kõrvade kaitseva-hendeid | Kasutage alati oma kuulmise kaitseks müratõkkeid (kõrvatroppe või kõrvakatteid). |
 | Kandke tugevat peakatet | Pea kaitsmiseks kandke nõuetekohast tugevast materjalist peakatet. |
 | Kandke töök- indaid | Tera või tera kaitse käsitsemisel kandke käte kaitsmiseks kindaid. Tugevad ja mittelibisevast materjalist kindad tugevdavad haaret ja kaitsevad käsi. |
 | Kandke ohutusja- latseid. | Seda seadet kasutades kandke mittelibiseva tallaga ohutusjalatseid. |
 | Lõikelaius | Murutrimmeri maksimaalne lõikeulatus |
 | Jõhvi diameeter Naionist lõikejõhvi diameeter | |
 | Enne hooldust ühendage aku lahti. | Enne hooldus- või puhastustoimingute alustamist eemaldage jõhvtrimmerilt akuplokk. |
 | Hoiduge viskuvate esemete eest | Võõrkehad võivad rikošetiga eemale paiskuda ja selle tagajärjeks võivad olla kehalised vigastused või vara kahjustumine. |
 | Ärge laske kellelgi töö ajal enda lähedal seista | Vahemaa seadme ja kõrvaliste isikute vahel peab olema vähemalt 15 m. |
 | Ettevaatust tera tagasilöögiga | Hoiatage seadme operaatorit tera tagasilöögi ohu eest. |
 | CE | Toode vastab rakendatavatele EU direktiividele. |
 | UKCA | See toode vastab asjakohastele UK seadustele. |
 | WEEE | Elektriseadmete jäätmeid ei tohi visata olmejäätmetesse. Viige heaks kiidetud taaskäitleja juurde. |
 | Müra | Garanteeritud helivõimsuse tase. Seadme müra keskkonnas on Euroopa Ühenduse direktiiviga vastavuses. |
| V Volti Pinge | ||
| mm Millimeeter Pikkus või suurus | ||
| cm Sentimeeter Pikkus või suurus | ||
| kg Kilogramm Kaal | ||
| n_0 | Tühikäigu kiirus Tühikäigu pöörlemiskiirus | |
| ... /min Minutis Pööret minutis | ||
A HOIATUS! Lugege läbi köik seadmega kaasas olevad hoiatused, juhised, joonised ja andmed.
Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi.
SÄILITAGE HOIATUSED JA JUHISED HILISEMAKS KASUTUSEKS.
Hoiatustes olev mõiste „masin“ viitab teie vooluvõrguga juhitavale (juhtmega) masinale või akutoitega (juhtmeta) masinale.
TÖÖPIIRKONNA OHUTUS
- Tööpiirkond peab olema puhas ja hästi valgustatud. Täis kuhjatud või valgustamata tööpiirkonnad võivad põhjustada õnnetusi.
- Ärge kasutage masinaid plahvatusohtlikus keskkonnas, kus leidub nt tuleohtlikke vedelikke, gaase või tolmu. Masinad tekitavad sädemeid, mis võivad süüdata tolmu või aurusid.
■ Elektritööriistadega töötamisel hoidke lapsed ja körvalised isikud eemal. Tähelepanu hajumisel võite kaotada kontrolli seadme üle.
ELEKTRIOHUTUS
■ Elektritööriistad tuleb ühendada sobivasse pistikupessa. Ärge kunagi modifitseerige pistikut mitte mingil viisil. Ärge kasutage maandatud pistikuadaptereid koos Modifitseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
■ Vältige kehalist kontakti maandatud pindadega (nt
torud, radiaatorid, katted, külmikud). Kui teie keha on maandatud, suureneb elektrilöögi oht.
- Ärge kasutage seadet vihmas ega niisketes tingimustes. Seadmesse sattuv vesi võib suurendada ohtu elektrilöögiks või seadme rikkeks, mis võivad põhjustada kehavigastusi.
- Ärge kahjustage juhet. Ärge kasutage juhet laadija kandmiseks või tömbamiseks ja ärge tömmake juhtmest, kui soovite pistikut pistikupesast eemaldada. Vältige juhtme kokkupuudet kuumade esemete, öli, teravate servade või liikuvate osadega. Kahjustatud või puntras juhe suurendab elektrilöögi ohtu.
- Elektritööriistaga välitingimustes töötamiseks kasutage välitingimustes sobivat pikendusjuhet. Välitingimustesse sobiva juhtme kasutamine vähendab elektrilöögi ohtu.
- Kui peate kindlasti seadet märjas kohas kasutama, kasutage toiteallikat, millel on rikkevoolukaitselüliti (GFCI). Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
ISIKLIK OHUTUS
- Olge tähelepanelik, töötage hoolikalt ja kasutage tervet möistust. Ärge kasutage elektritööriista, kui olete väsinud, või rohtude, alkoholi või narkootikumide mõju all. Isegi hetkeline tähelepanematus masina kasutamise ajal võib põhjustada tõsiseid vigastusi.
■ Kasutage isikukaitsevahendeid. Kandke alati silmakaitsevahendeid. Tööttingimustele vastava kaitsevarustuse (nt tolmumaski, mittelibisevate turvajalanõude, kiivri või kuulmiskaitsevahendite) kasutamine vähendab kehavigastuste ohtu. - Vältige seadme tahtmatut käivitamist. Enne tööriista vooluvõrgu ja/või akuplokiga ühendamist ning enne tööriista kandmist või üles tõstmist veenduge, et lüliti on mitteaktiivses asendis. Seadmete kandmine sörme lülitil hoides või aktiivses olekus lülitiga põhjustab önnetusi.
■ Enne tööriista sisselülitamist eemaldage sellelt köik reguleerimis- ja mutrivötmed. Elektritööriista pöörleva osa külge unustatud vötmed vms tööriistad võivad põhjustada kehavigastusi. - Ärge künitage liiga kaugele. Töötage ainult kindlal pinnal ja kohtades, kus pole ohtu tasakaalu kaotada. Nii säilitate ootamatutes olukordades elektritööriista üle parema kontrolli.
- Riietuge asjakohaselt. Ärge kandke ehteid ega avaraid riideid. Vältige oma juuste ja riiete kokkupuudet liikuvate osadega. Liiga avarad riided, ehted ja pikad juuksed võivad liikuvate osade vahele kinni jääda.
三GO
Kui tootega on kaasas vahendid tolmuärastus- ja AKUSEADME KASUTAMINE JA HOOLDUS
kogumisseadmete ühendamiseks, siis veenduge, et need seadmed on korralikult ühendatud ja asjakohases kasutuses. Tolmukogumisseadmete kasutamine vähendab tolmuga seotud ohtusid.
■ Isegi kui seade on teile sagedase kasutamise tulemusel harjumuspäraseks saanud, ärge laske ennast lödvaks ega ignoreerige tööriista kasutamise ohutusreegleid. Hooletuse töttu võite saada tõsiseid vigastusi ka sekundi murdosa jooksul.
SEADME KASUTAMINE JA HOOLDUS
- Ärge avaldage seadmele jõudu. Kasutage konkreetseks tööks sobivat elektritööriista. Sobiva elektritööriistaga sobival kiirusel töötades saate töö tehtud kiiresti ja ohutult.
- Ärge kasutage seadet, mida ei saa lülitist sisse ega välja lülitada. Tööriist, mille lülti ei tööta, on ohtlik ja tuleb parandada.
- Eemaldage pistik vooluvörgust ja/või akuplokk seadme küljest, kui see on eemaldatav, enne seadme kohandamist, tarvikute vahetamist või elektritööriista hoiustamist. Selliste ohutusmeetmete rakendamisel vähendate elektritööriista tahtmatu käivitamise ohtu.
■ Hoidke seisvat seadet lastele kättesaamatus kohas ja ärge lubage seadet kasutada isikutel, kes ei tunne seadet ega neid juhiseid. Seadmed on väljaöppeta isikute käes ohtlikud.
■ Hooldage nii elektritööriistu kui tarvikuid. Kontrollige, kas komponendid on korrektselt joondatud ja ega ükski osa paindunud pole ning jälgige ka muid aspekte, mis võiksid masina omadusi mõjutada. Kui see on kahjustatud, laske masin enne kasutamist parandada. Paljude önnetuste põhjuseks on kehvasti hooldatud masinad.
- Hoidke lõiketööriistad teravad ja puhtad. Korralikult hooldatud ja teravate servadega lõiketööriistad ei kiilu nii kergesti kinni ja on lihtsamini kontrollitavad.
- Kasutage seadet, selle tarvikuid, tööriistaosi jm vastavalt käesolevale juhendile, vöttes arvesse töötingimusi ja teostatavat tööd. Masina mittesihipärane kasutamine vöib pöhjustada ohtlikke olukordi.
■ Hoidke käepidemed ja haardepinnad kuivad ja puhtad ning vältige neile öli ja rasva sattumist.
Libedad käepidemed ja haardepinnad takistavad seadme ohutut kasutamist ning ootamatutes olukordades käsitsemist.
- Kasutage laadimiseks ainult tootja poolt ette nähtud laadijaid. Akulaadija, mis sobib teatud tüüpi akuplokile, vöib pöhjustada tulekahju ohtu, kui kasutada seda mõne teise akuplokiga.
- Kasutage seadmeid ainult nende jaoks ette nähtud akuplokkidega. Möne muu akuploki kasutamine võib põhjustada vigastuste ja tulekahju ohtu.
- Kui akut ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja muud väikesed metallesemed, mis võivad klemmide vahel ühenduse luua. Akuklemmide lühiühendus võib põhjustada põletushaavu ja tulekahju ohtu.
- Valedes tingimustes kasutamisel võib akust vedelikku välja tulla; vältige kokkupuudet sellega. Kokkupuute korral loputage veega. Kui vedelik satub silma, põörduge lisaks ka arsti poole. Akust erituv vedelik võib põhjustada ärritust või põletusi.
- Ärge kasutage kahjustunud või modifitseeritud akuplokki või tööriista. Kahjustunud või modifitseeritud akud võivad toimida ettearvamatult, mille tagajärjeks võib olla tulekahju, plahvatus või vigastuste oht.
■ Vältige akuploki või tööriista kokkupuudet tule või liiga kõrge temperatuuriga. Kokkupuude lahtise tule või temperatuuriga üle 130 °C võib põhjustada plahvatuse.
- Järgige köiki laadimisjuhiseid ja ärge laadige akuplokki või tööriista vale temperatuuri juures (vt juhiseid). Valesti või valel temperatuuril laadimine võib kahjustada akut ja suurendada tulekahju ohtu.
KOOLITUS
■ Lugege juhend hoolikalt läbi. Tutvuge juhtseadmetega ja seadme korrektse kasutamise põhimõtetega.
- Ärge lubage seadet kasutada inimestel, kes pole tutvunud käesoleva juhendiga, ega lastel. Kohalikud seadused võivad seada seadme kasutajatele vanusepiiranguid.
- Pidage meeles, et seadme kasutaja vastutab teiste inimeste või nende varaga juhtuvate önnetuste eest.
ETTEVALMISTUS
- Ärge kasutage seadet teiste inimeste, eriti laste või loomade läheduses.
- Töö ajal kasutage alati silmade kaitsevahendeid ja tugevaid jalanõusid.
■ Vahemaa seadme ja kõrvaliste isikute vahel peab olema vähemalt 15m.
■ Seadet ei tohi kasutada, kui selle kasutaja on väsinud, haige või alkoholi või teiste ainete/ravimite mõju all.
SEADME KASUTAMINE
■ Kasutage seadet ainult päevasel ajal või hea kunstliku valgustusega.
- Ärge kasutage seadet, mille kaitsepiirded või -katted on kahjustatud või puuduvad.
■ Mootori sisselülitamisel hoidke käed ja jalad löikedetailidest eemal.
- Ühendage seade alati toiteallikast lahti (st. eemaldage akuplokk):
■ kui jätate selle järelvalveta.
■ enne ummistuse eemaldamist;
■ enne seadme kontrollimist, puhastamist või seadistamist;
■ pärast võõrkehaga põrkumist;
■ kui seade hakkab ebanormaalselt vibreerima.
■ Jälgige, et löikeseadmed ei vigastaks teie käsi või jalgu.
■ Jälgige, et ventilatsiooniavad oleksid kogu aeg puhtad.
HOOLDUS JA HOIUSTAMINE
■ Enne hooldus- või puhastustoimingute alustamist eemaldage seade toiteallikast (s.t eemaldage akuplokk).
■ Kasutage ainult tootja soovitatud varuosi ja tarvikuid.
■ Kontrollige ja hooldage seadet regulaarselt. Laske seadet remontida ainult volitatud remonditöökojas.
■ Kui seadet ei kasutata, hoidke seda lastele kättesaamatus kohas.
MUUD OHUTUSHOIATUSED
- Vältige ohtlikke keskkondi – ärge kasutage seadmeid niisketel või märgadel kallakutel.
■ Hoidke piirded omal kohal ja töökorras.
■ Hoidke käed ja jalad tööpiirkonnast eemal.
■ Vigastuste esinemise ohu vähendamiseks ärge kunag kasutage seda seadet, kui seisate redelil või muul ebakindlal pinnal. Ärge kunagi hoidke lõiketarvikut vöökohast körgemal.
■ Kontrollige löiketarviku seisukorda töötamise ajal regulaarselt ja sagedasti või koheselt kui ilmneb märgatav muutus löikeseadmete töös.
- Parimate tulemuste saavutamiseks tuleks laadida akut keskkonnas, mille temperatuur jääb vahemikku 5° C kuni 40° C. Ärge hoiustage akut välistingimustes või söidukites.
■ Hoiatage seadmega töötavat inimest tera tagasilöögi ohu eest (ainult 3-teralise löiketera kasutamisel).
■ Tera tagasilöök võib esineda siis, kui pöörlev lõiketera puutub kokku esemega, mida see kohe läbi ei lõika.
- Tera tagasilöök võib olla piisavalt tugev, et tööriista ja/või sellega töötavat isikut suvalises suunas paisata ning võib juhtuda, et töötaja kaotab seadme üle kontrolli.
■ Tera tagasilöök võib tekkida ootamatult, kui tera puruneb, seiskub või paindub.
■ Tera tagasilöögi esinemine on töenäolisem piirkondades, kus lõigatavat materjali on raske näha.
- Ärge paigaldage seadme külge ühtegi tera ilma köigi nõutavate osadeta. Öigete osade kasutamata jätmise korral võib tera seadme küljest minema paiskuda ning sellega töötavat isikut ja/või kõrvalisi isikuid tõsiselt vigastada. Visake ära köik paindunud, kõverdunud, pragunenud, katkised või muul moel kahjustunud terad. Kasutage teravaid lõiketerasid. Nüri lõiketera võib kergemini puruneda või tagasilööki anda (ainult 3-teralise lõiketera kasutamisel).
- Tühikäigul pöörlev tera vöib tekitada vigastusi, sest see jätkab pöörlemist ka siis, kui mootor on peatunud ja päästik vabastatud. Säilitage kontroll seadme üle kuni tera on pöörlemise täielikult löpetanud.
Akuga töötavaid tööriistu pole vaja vooluvörku ühendada, seega on nad alati töörežiimis. Olge teadlik võimalikest ohtudest ka ajal, mil tööriist pole sisse lülitatud. Seadme hooldamise või remontimise ajal olge ettevaatlik.
- Ärge peske seadet vooliku abil, vältige vee sattumist mootorisse ja elektriühenduste peale.
Kui esineb olukordi, mida pole käesolevas juhendis kirjeldatud käituge hoolsalt ja lähtuge tervest möistusest. Küsige abi EGO hoolduskeskusest.
■ Kasutage ainult joonisel A esitatud akuplokke ja laadijaid.
SPETSIFIKATSIOONID
| Lõikemehhanism Muhuga pea | ||
| Jõhvi diameeter | 2,4 mmnailonist jõhv(keerdumusega) | |
| Lõikelaius 38 cm | ||
| Tühikäigu kiirus 5000/6000 min | -1 | |
| Mass (ilma akuplokita) 1,59 kg | ||
| Soovituslik töökeskkonnatemperatuur | 0°C-40°C | |
| Soovituslik hoiustamisetemperatuur | -20°C-70°C | |
| Mõõdetud helirõhu tase L_WA | 93,2 dB(A)K=2,2 dB(A)(PH1400E) | |
| 93,89 dB(A)K=1,46 dB(A)(PH1420E) | ||
| 92 dB(A)K=3,1 dB(A)(PHX1600) | ||
| Helirõhk seadme operaatori kõrva juures L_PA | 73,2 dB(A)K=3 dB(A)(PH1400E) | |
| 81,6 dB(A)K=3 dB(A)(PH1420E) | ||
| 86 dB(A)K=3 dB(A)(PHX1600) | ||
| Garanteeritud helirõhk L_WA (mõõdetud vastavalt 2000/14/EN) | 96 dB(A) | |
| Vibratsioon a_h | Eesmine abikäepide | 4,2 m/s2K=1,5 m/s2(PH1400E) |
| 2,23 m/s2K=1,5 m/s2(PH1420E) | ||
| 4,85 m/s2K=1,5 m/s2(PHX1600) | ||
| Tagumine käepide | 2,7 m/s2K=1,5 m/s2(PH1400E) | |
| 2,03 m/s2K=1,5 m/s2(PH1420E) | ||
| 2,67 m/s2K=1,5 m/s2(PHX1600) | ||
- Ülaltoodud näitajaid on testitud ja möödetud kasutades toitepead PH1400E/PH1420E/PHX1600.
■ Ametlik vibratsioonitaseme näit on mõõdetud standardsete testmeetodite kohaselt ja seda võidakse kasutada erinevate tööriistade võrdlemiseks.
■ Ametlikku vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks.
MÄRKUS: Tegelikul kasutamisel tekkiv vibratsioonitase või ametlikult märgitust erineda; turvalisuse eesmärgil peaks seadme kasutaja kandma kindaid ja kuulmiskaitsmeid.
PAKENDI LOEND
| OSA NIMI KOGUS | |
| Murutrimmeri tarvik 1 | |
| Piire 1 | |
| Kuuskantvõti 1 | |
| Mitmeotstarbeline mutrivõti 1 | |
| Kasutusjuhend 1 |
Seadme jaoks mõeldud jõhvi kohta info saamiseks külastage veebilehte egopowerplus.eu või lugege EGO tootekataloogi.
KIRJELDUS
TUNNE OMA MURUTRIMMERI TARVIKUT (joon. A)
- Otsakork
- Murutrimmeri vars
- Lõikejõhv
- Muhuga pea (lõikepea)
- Vabastusnupp
- Lõiketera
- Piire
- Kuuskantvõti
- Mitmeotstarbeline mutrivõti
⚠ HOIATUS Ärge kasutage tööriista, mille turvapiire pole korrektselt paigaldatud. Kasutaja turvalisuse huvides peab piire kogu aeg kinnitatud olema.
SEADE
HOIATUS: Kui mõni osa on kahjustatud või puudub, ärge kasutage seadet enne kui see osa on parandatud. Kasutades kahjustatud või vajalike komponentideta seadet, võite saada raskeid vigastusi.
HOIATUS: toote kokkupanemise, kohandamise, puhastamise või mittekasutamise ajaks tuleb akuplokk alati eemaldada.
⚠ HOIATUS: Raskeid vigastusi põhjustada võiva juhusliku käivitumise vältimiseks eemaldage masina osade kokkupaneku ajaks alati akuplokk.
PIIRDE PAIGALDAMINE
A HOIATUS: Piirde paigaldamise või vahetamise ajal kasutage alati kindaid. Jälgige tera liikumist ja olge ettevaatlik, et te ei vigastaks oma käsi.
HOIATUS: Ärge kasutage masinat, mille kaitsepiire pole korrektselt paigaldatud. Kasutaja turvalisuse huvides peab kaitsepiire masinale kogu aeg kinnitatud olema. Kaitsepiirde paigaldamise järgselt ärge kunagi üritage seda eemaldada ega kohandada. Väljavahetamise vajaduse korral peab seda tegema kvalifitseeritud tehnik!
Kruvige lahti kaks võlli aluse (joon. C) küljes olevat kruvi, joondage aluse kinnitusaugud kaitsedetaili aukudega ja kinnitage kaitsedetail aluse külge kahe kruvi ja kahe seibiga (joon. D)
Veenduge, et kaitsedetail on kinnitatud vastavalt joonistel C ja D antud juhistele. Juhiste mittejärgimine tekitab väga ohtliku olukorra!
MURUTRIMMERI TARVIKU ÜHENDAMINE TOITEPEAGA
See murutrimmeri tarvik on mõeldud kasutamiseks koos EGO toitepeaga PH1400E/PH1420E/PHX1600.
Vaadake toitepea PH1400E/PH1420E/PHX1600 kasutusjuhendi osa „TARVIKU PAIGALDAMINE TOITEPEALE“.
KASUTAMINE
HOIATUS: Ärge muutuge toodet tundma öppides hooletuks. Pidage meeles, et raskeid vigastusi põhjustavaks önnetuseks piisab ka sekundi murdosa pikkusest tähelepanematusest.
HOIATUS Kasutage alati nägemis- ja kuulmiskaitsevahendeid. Vastasel juhul võivad esemed silma lenduda ja tekitada silma- või teisi tõsiseid kahjustusi.
RAKENDUSED
Seadet tohib kasutada allpool loetletud eesmärkidel.
■ Muru ja umbrohu eemaldamine välistrepi, aia ja veranda ümbert
MÄRKUS Seadet tohib kasutada vaid käesolevas juhendis toodud eesmärgil. Igasugust muud kasutust loetakse värkasutuseks.
Enne iga kasutuskorda kontrollige ega seadme osad kulunud või kahjustatud pole.
Kontrollige trimmeri pead, piiret ja eesmist abikäepidet ning vahetage välja mõranenud, väändunud, paindunud või muul moel kahjustatud komponendid.
Piirde jõhvi lõikav äär võib aja jooksul kuluda. Soovitav on seda aeg-ajalt viiliga teritada või nürinemise korral uue vastu vahetada.
⚠ HOIATUS Piirde paigaldamise või vahetamise ning tera teritamise või vahetamise ajal kasutage alati kindaid. Jälgige tera paiknemist ja olge ettevaatlik, et te ei vigastaks oma käsi.
HOIATUS Raskete vigastuste vältimiseks eemaldage alati aku toitepeast, enne kui asute seadet remontima, puhastama, lisaseadmeid vahetama või kinni jäänud objekte eemaldama.
TOITEPEAGA MURUTRIMMERI KASUTAMINE
HOIATUS Kandke sobivat riietust, et vältida trimmeri kasutamise käigus vigastuste teket. Ärge kandke ehteid ega avaraid riideid. Kandke nägemis- ja kuulmiskaitsevahendeid. Kandke tugevast materjalist pikki pükse, saapaid ja kindaid. Ärge kandke trimmeriga töötades lühikesi pükse või sandaale ja ärge töötage paljajalu.
HOIATUS Enne töö alustamist puhastage tööpiirkond vöörkehadest. Eemaldage tööpinnalt köik objektid, näiteks kivid, klaasikillud, naelad, juhtmed ja nöörid, mis vöivad öhku paiskuda vöi löikeseadme sisse kinni jääda. Jälgige, et tööpiirkonnas poleks lapsi, körvalisi isikuid ega loomi. Lapsed, körvalised isikud ja loomad peavad olema vähemalt 15 meetri kaugusel; ka selle tingimuse täidetuse korral säilib körvalistele isikutele möningane oht. Soovitage körvalistel isikutel kasutada kaitseprille. Kui keegi teile läheneb, seisake mootor ja löikeseade koheselt.
Turvalisema ja parema kasutamise jaoks pange õlarihm üle õla. Kohandage õlarihma nii, et teil on mugav töötada. Hoidke murutrimmerit ühe käega tagumisest ja teise käega eesmisest käepidemest. Hoidke kasutamisel mõlema käega tugevalt kinni. Murutrimmerit peab hoidma mugavas asendis, tagumine käepide umbes puusa körgusel. Trimmeri pea peab olema maaga paralleelselt, et see puutuks lõigatava materjaliga kokku, ilma et kasutaja peaks küürutama (vt joon. B).
HOIATUS Ölarihmal on ka mehhanism kiireks rihma avamiseks ohtlikes olukordades. Ohtlikus olukorras võtke see kohe ölalt ära olenemata rihma asendist.
Puhastage trimmerit pärast iga kasutuskorda
Puhastamisjuhiseid vaadake osast HOOLDUS.
SEADME KÄIVITAMINE/PEATAMINE
Vaadake toitepea PH1400E/PH1420E/PHX1600 kasutusjuhendi osa „TOITEPEA KÄIVITAMINE/PEATAMINE“.
LÕIKEJÕHVI KÕRGUSE KOHANDAMINE
三GO
Trimmeri pea abil saab kasutaja jõhvi pikendada seadet seiskamata. Kui jõhv läheb katki või kulub, puudutage jõhvi pikendamiseks lõikepeaga kergelt maad ilma trimmerit seiskamata (vt joon. E).
MÄRKUS Lõikejõhvi vabastamine muutub jõhvi lühenedes järjest raskemaks.
HOIATUS Ärge eemaldage ega kohandage jõhvi lõiketera. Liiga pikk jõhv põhjustab mootori ülekuumenemist, mis omakorda suurendab raskete vigastuste ohtu.
JÕHVI VAHETAMINE
MÄRKUS Kasutage alati seadme jaoks mõeldud nailonist jõhvi, mille diameeter ei ületa 2,4 mm. Muu jõhvi peale kindlaks määratud jõhvi kasutamine võib kaasa tuua trimmeri ülekuumenemise või kahjustumise.
HOIATUS Ärge kasutage metalse tugevdusega nööri, traati, köit vmt. Need vöivad murduda ning öhku töustes ohtlikuks muutuda.
- Eemaldage akuplokk
- Vajadusel eemaldage ülejäänud jõhv. Lihtsalt tömmake see käsitsi välja.
- Lõigake 4-meetrine jõhv, Sisestage jõhv läbi augukese paigaldusauku (vt joon. F). Lükake ja tömmake jõhvi teiselt poolt kuni mölemal pool pooli on sama palju jõhvi.
- Suruge samal ajal, kui te poolihoidikut noole suunas keerate, et pool jõhviga täita, kuni umbes 14 cm jõhvi on näha mõlemalt poolt välja tulemas (vt joon. G).
- Vajutage poolihoidik alla samal ajal jõhve tömmates, et neid käsitsi edasi liigutada ja kontrollida, kas trimmeri pea on korralikult kokku pandud.
Kui jõhv läheb katki avadest, kust jõhv välja tuleb, või kui jõhv ei tule trimmeri pea vastu koputades välja, siis tehke järgmist.
- Eemaldage akuplokk.
- Vajutage poolihoidiku vabastussakkidele ja eemaldage poolihoidik, tömmates see otse välja (vt joon. H ja I).
- Eemaldage jõhv poolihoidikust.
-
Hoides ühe käe pooli alusel võta teise käega poolihoidikust kinni ja joonda poolihoidiku vabastussakid aukudega pooli alusel (vt joon. J); vajuta käelabaga poolihoidik alla ning keera seda vasakule ja paremale kuni vabastussakid lukustuvad pooli alusesse (vt joon. K).
-
Uue jõhvi lisamiseks järgi juhiseid osas „JÕHVI VAHETAMINE“.
Kui tööriist on möeldud kasutamiseks vösalõikurina, järgige trimmeripea lahtivõtmiseks joonistel L & M esitatud samme.
HOOLDUS
HOIATUS Enne seadme kontrolli, puhastamist või hooldust tuleb mootor peatada ja oodata kõigi liikuvate osade peatumist ja eemaldada akupakk. Juhiste mittejärgimine võib kaasa tuua tõsise vigastuse või varalise kahju.
HOIATUS Remontimisel kasutage vaid originaalvaruosi. Mis tahes muude osade kasutamine võib põhjustada ohtlikke olukordi või seadet vigastada. Kõik parandused, peale nende, mis on nendes hooldusjuhistes kirjas, peab tegema kvalifitseeritud hooldustehnik.
ÜLDINE HOOLDUS
Vältige plastosade puhastamisel lahustite kasutamist. Enamik plastmasse on kaubanduslike lahustite suhtes tundlikud ja võivad nende kasutamisel kahjustada saada. Kasutage mustuse, tolmu, öli, rasva jm eemaldamiseks puhast lappi.
SEADME PUHASTAMINE
■ Eemaldage muru, mis on mootorivölli või trimmeri pea külge kinni jäänud.
■ Tagumise korpuse õhutusavade puhastamiseks kasutage väikest harja või väikest tolmuimejat.
■ Puhastage seade, kasutades ōrna puhastusvahendiga immutatud niisket lappi.
- Ärge kasutage plastmasskomponentide või käepideme puhastamiseks tugevatoimelisi puhastusaineid. Seadme osi võivad kahjustada teatud aromaatsed ölid (nt männi- või sidruniõli) ja teatud ained (nt petrooleum). Niiskus võib tekitada elektrilöögi ohu. Eemaldage niiskus pehme kuiva lapiga.
ÜLEKANDEHAMMASRATASTE MÄÄRIMINE
Ülekandehammasrattaid peab määrima korrapäraselt hammasrataste määrdega. Kontrollige määrde taset hammasrataste ümbrises iga kord, kui olete 50 tundi toodet kasutanud, vöttes ära tihenduskruvi ühelt ümbrise küljelt.
Kui määret ei ole hammasrataste hambavahedes näha, jälgi all olevaid juhiseid, et 3/4 mahust määrdega täita.
Ärge ülekandehammasrattaid määrdega täiesti täitke.
- Pange murutrimmer küljele, et tihenduskruvi jääks üles poole.
-
Kasutage kaasas olnud mitmeotstarbelist mutrivõtit, et tihenduskruvi avada ja eemaldada.
-
Kasutage süstalt (ei ole kaasas), et natuke määret kruvi auku pritsida, ja jälgige, et te ei ületa 3/4 mahust.
- Keerake tihenduskruvi peale pritsimist tugevalt kinni.
SEADME HOIUSTAMINE
■ Ühendage akuplokk trimmerist lahti.
■ Enne tööriista hoiustamist puhastage see hoolikalt.
Kui murutrimmeri tarvik on toitepeast eemaldatud ja seda hoiustatakse eraldi. Paigaldage otsakork tarviku varre külge, et mustus ei pääseks ühendusdetaili.
■ Hoidke tööriista kuivas ja kõrges lukustatud ning lastele ligipääsmatus kohas. Ärge hoidke seadet väetiste, bensiini või muude kemikaalide läheduses.
Keskkonnakaitse
Ärge visake elektriseadmeid, kasutatud akut ega laadurit olmeprügi hulka! Viige toode volitatud taaskäitleja juurde ja võimaldage selle komponendid sorteerituna kõrvaldada. Elektritööriistad tuleb viia keskkonnakaitsenõudeid järgivasse jäätmekäitluskeskusesse.
TÖRKEOTSING
| PROBLEEM PÖHJUS LAHENDUS | |
| Jõhvtrimmer ei käivitu. | Akuplokk pole toitepeaga ühendatud.Toitepea ja akuploki vahel puudub elektriline ühendus.Akuplokk on tühi.Lukustushooba ja päästikut ei vajutatud samaaegselt. |
| Jõhvtrimmer sei-skub niitmise ajal. | Piire pole trimmeri külge kinnitatud, mistõttu on jõhvi liiga pikaks läinud ja mootor üle koormatud.Kasutatakse rasket jõhvi.Muru on ummistanud mootori võlli või trimmeri pea.Mootor on ülekoormatudAkuplokk või jõhvtrimmer on liiga kuum.Akuplokk on tööriista küljest lahti ühendatud.Akuplokk on tühi. |
| PROBLEEM PÖHJUS | LAHENDUS | |
| Trimmeri pea ei anna lisajöhvi välja. | Muru on ummistanud mootor völli vöi trimmeri pea.Pooli ümber pole piisavalt jöhvi.Trimmeri pea on määrdunud.Jöhv on pooli ümber sölme läinud.Jöhv on liiga lühike. | Seisake trimmer, ühendage aku lahti ja eemaldag mootori völli ja trimmeripea ümber kogunenud muru.Eemaldage aku ja vahetage jöhv, järgides käesoleva juhendi alapunktis “JÖHVIVAHETAMINE” antud juhiseid.Eemaldage aku ja puhastage pool ning pooli pesa ja alus.Eemaldage aku ning kerige jöhv pooli pealt maha ja tagasi, järgides käesoleva juhendi alapunktis “JÖHVIVAHETAMINE” antud juhiseid.Eemaldage aku ja tömmake jöhvi, ning vajutage samaaegselt mitu korda löikepea muhu peale. |
| Muru keerdub üm- ber trimmeri pea ja mootori korpuse. | Körget muru löigatakse maapinna lähedal. | Alustage körge muru löikamist ülevalt ja keerdumise vältimiseks eemaldage korraga kuni 20 cm. |
| Tera ei löika jöhvi. | Piirde jöhvi löikav äär on kulunud. | Teritage jöhvi löikavat äärt vöi vahetage see uue vastu. |
| Praod trimmeri löikepeal vöi pooli hoidik tuleb koos pooli alusega lahti. | Trimmeri löikepea on kulunud. | Vahetage trimmeripea kohe välja, järgides juhiseid selle kasutusjuhendi osas “TRIMMERIPEAVAHETAMINE”. |
| Jöhvi asendamisei ei önnestu jöhvi õigesti trimmeri löikepeasse paigal-dada. | LOAD kriipsud pooli hoidikul ei ole kohakuti augukestega pooli alusel.Pöörake pooli hoidikut noole suunas, et viia LOAD kriips pooli hoidikul kohakuti augukestega pooli alusel. | Jöhv ei ole korralikult augukeses olevasse paigaldusavasse sisestatud.Viige esmalt LOAD kriipsud augukestega kohakut ja seejärel sisestage jöhv augukeses olevasse kinnitusavasse. |
ET
GARANTII
EGA GARANTIIPÕHIMÕTTED
Täielikud EGO garantiitingimused leiate veebilehelt egopowerplus.eu.
