Vrsta izdelka	Podaljšek za obrezovanje robov
Znamka	EGO
Model	STA1500
Teža (brez baterije)	1,59 kg
Širina rezanja	38 cm
Premer nitke	2,4 mm (zvita najlonska nitka)
Prost tek	5000 - 6000 min⁻¹
Mehanizem rezanja	Udarna glava (ob pritisk na tla)
Združljivost	Motorni bloki EGO PH1400E / PH1420E / PHX1600
Delovna temperatura	0°C do 40°C
Temperatura skladiščenja	-20°C do 70°C
Zajamčena raven zvočne moči	96 dB(A)
Uporaba	Košnja trave in plevela
Vzdrževanje	Redno čiščenje, mazanje zobnikov vsakih 50 ur
Varnost	Nošenje zaščite za oči, sluh, rokavic, varnostnih čevljev; varnostna razdalja 15 m
Vsebina paketa	Podaljšek za obrezovanje robov, zaščitni pokrov, imbus ključ, večnamenski ključ, navodila za uporabo
Garancija	Oglejte si spletno stran egopowerplus.eu

Pogosto zastavljena vprašanja - STA1500 EGO

Kako podaljšati rezalno nitko?

Če želite podaljšati rezalno nitko, rahlo udarite z rezalno glavo ob tla, medtem ko je orodje vklopljeno. To samodejno odvije nitko. Pazite, da ne udarite premočno, da ne poškodujete glave.

Katero vrsto nitke uporabiti?

Uporabljajte izključno zvito najlonsko rezalno nitko s premerom največ 2,4 mm. Nikoli ne uporabljajte vrvi, kovinske žice ali katerega koli drugega materiala, ki bi se lahko zlomil in postal nevaren izstrelek.

Kako zamenjati rezalno nitko?

Odstranite baterijo. Odrežite 4 m nitke, vstavite jo v luknje obročkov, nato navijte tako, da vrtite ohišje tuljave v smeri puščice, dokler ne ostane približno 14 cm nitke na vsaki strani. Za podrobnosti si oglejte priročnik.

Katere varnostne ukrepe je treba upoštevati pred uporabo?

Vedno nosite varnostna očala, zaščito za sluh, rokavice in nedrseče varnostne čevlje. Prepričajte se, da v radiju 15 m od delovnega območja ni nobene osebe ali živali.

Kako sestaviti zaščitni pokrov?

Odstranite baterijo. Popustite dva vijaka na dnu ročaja, poravnajte luknje pokrova z luknjami na dnu, nato ga pritrdite z vijaki in elastičnimi podložkami. Nosite rokavice, da preprečite ureznine z rezilom.

Kako očistiti orodje?

Odstranite baterijo. Odstranite travo, ovito okoli gredi in rezalne glave. Za prezračevalne odprtine uporabite krtačo ali sesalnik. Orodje očistite z vlažno krpo in blagim detergentom. Ne uporabljajte topil.

Kaj storiti, če rezalna glava ne podaja nitke?

Preverite, ali je nitka zapletena v ohišju tuljave, ali je v tuljavi dovolj nitke in ali glava ni zamašena s travo. Po potrebi jo razstavite in ponovno navijte nitko.

Kako namazati zobnike prenosa?

Vsakih 50 ur uporabe odstranite tesnilni vijak na strani ohišja zobnikov. Če mast ni vidna, s pomočjo brizge vbrizgajte mast za zobnike do 3/4 polnosti. Nato ponovno privijte vijak.

Kakšna je priporočena varnostna razdalja?

Vzdržujte razdaljo vsaj 15 metrov med strojem in drugimi osebami ali živalmi. Če se kdo približa, takoj ugasnite motor.

Kaj storiti, če orodje ne zažene?

Preverite, ali je baterija pravilno vstavljena in napolnjena, ali sta ročica za sprostitev in sprožilno stikalo pritisnjena hkrati, in ali je zaščitni pokrov pravilno nameščen. Če težava ne izgine, se obrnite na pooblaščenega serviserja.

NAVODILA ZA UPORABO STA1500 EGO

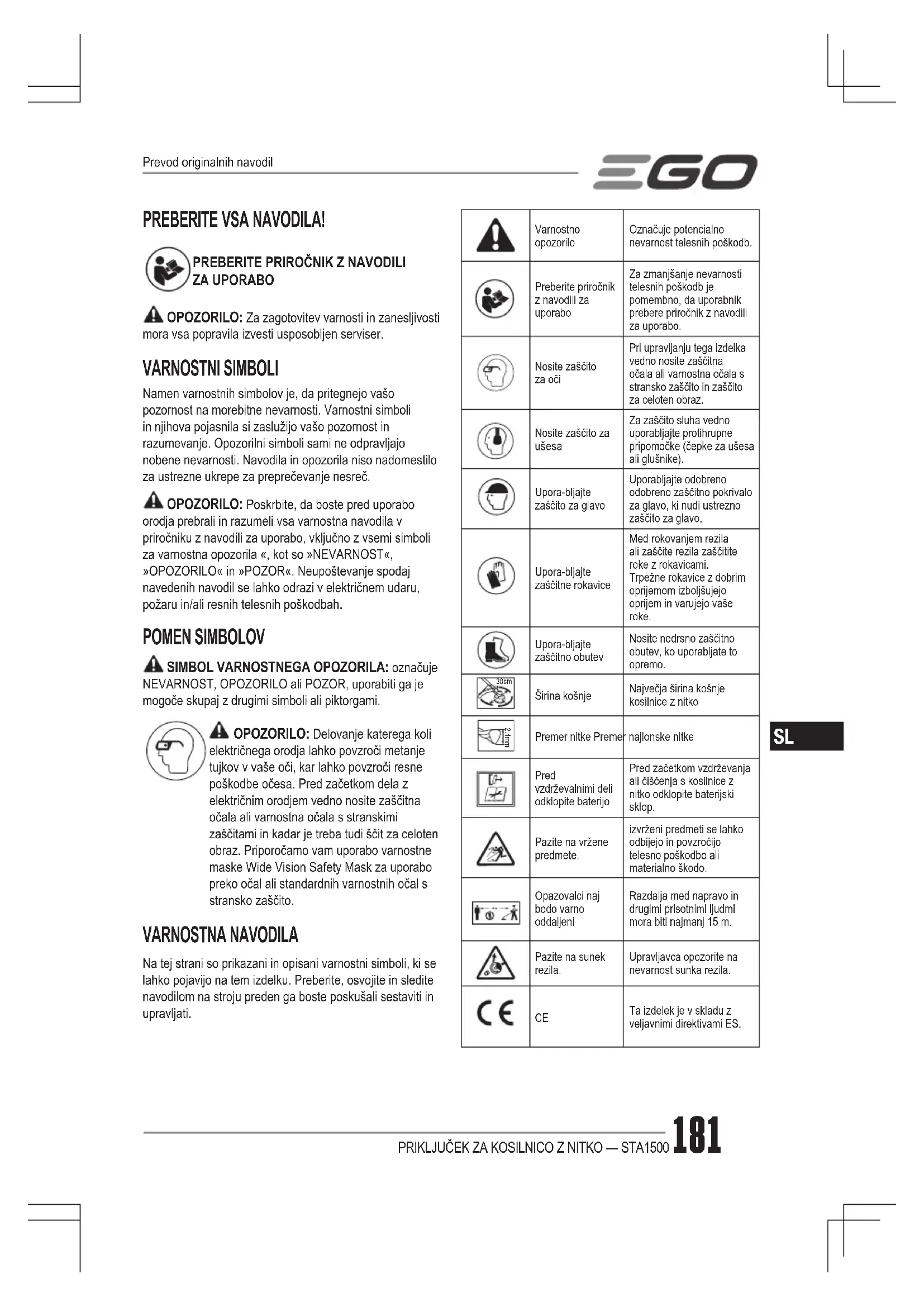

SL Priključek za kosilnico z nitko 181

Namen varnostnih simbolov je, da pritegnejo vašo pozornost na morebitne nevarnosti. Varnostni simboli in njihova pojasnila si zaslužijo vašo pozornost in razumevanje. Opozorilni simboli sami ne odpravljajo nobene nevarnosti. Navodila in opozorila niso nadomestilo za ustrezne ukrepe za preprečevanje nesreč.

OPOZORILO: Poskrbite, da boste pred uporabo orodja prebrali in razumeli vsa varnostna navodila v priročniku z navodili za uporabo, vključno z vsemi simboli za varnostna opozorila «, kot so »NEVARNOST«, »OPOZORILO« in »POZOR«. Neupoštevanje spodaj navedenih navodil se lahko odrazi v električnem udaru, požaru in/ali resnih telesnih poškodbah.

POMEN SIMBOLOV

⚠ SIMBOL VARNOSTNEGA OPOZORILA: označuje NEVARNOST, OPOZORILO ali POZOR, uporabiti ga je mogoče skupaj z drugimi simboli ali piktorgami.

OPOZORILO: Delovanje katerega koli električnega orodja lahko povzroči metanje tujkov v vaše oči, kar lahko povzroči resne poškodbe očesa. Pred začetkom dela z električnim orodjem vedno nosite zaščitna očala ali varnostna očala s stranskimi zaščitami in kadar je treba tudi ščit za celoten obraz. Priporočamo vam uporabo varnostne maske Wide Vision Safety Mask za uporabo preko očal ali standardnih varnostnih očal s stransko zaščito.

VARNOSTNA NAVODILA

Na tej strani so prikazani in opisani varnostni simboli, ki se lahko pojavijo na tem izdelku. Preberite, osvojite in sledite navodilom na stroju preden ga boste poskušali sestaviti in upravljati.

	Varnostno opozorilo	Označuje potencialno nevarnost telesnih poškodb.
	Preberite priročnik z navodili za uporabo	Za zmanjšanje nevarnosti telesnih poškodb je pomembno, da uporabnik prebere priročnik z navodili za uporabo.
	Nosite zaščito za oči	Pri upravljanju tega izdelka vedno nosite zaščitna očala ali varmostna očala s stransko zaščito in zaščito za celoten obraz.
	Nosite zaščito za ušesa	Za zaščito sluha vedno uporabljajte protihrupne pripomočke (čepke za ušesa ali glušnike).
	Upora-bljajte zaščito za glavo	Uporabljajte odobreno odobreno zaščitno pokrivalo za glavo, ki nudi ustrezno zaščito za glavo.
	Upora-bljajte zaščitne rokavice	Med rokovanjem rezila ali zaščite rezila zaščitite roke z rokavicami.Trpežne rokavice z dobrim oprijemom izboljšujejo oprijem in varujejo vaše roke.
	Upora-bljajte zaščitno obutev	Nosite nedrsno zaščitno obutev, ko uporabljate to opremo.
	Širina košnje	Največja širina košnje kosilnice z nitko
	Premer nitke Premer	najlonske nitke
	Pred vzdrževalnimi deli odklopite baterijo	Pred začetkom vzdrževanja ali čiščenja s kosilnice z nitko odklopite baterijski sklop.
	Pazite na vržene predmete.	izvrženi predmeti se lahko odbijejo in povzročijo telesno poškodbo ali materialno škodo.
	Opazovalci naj bodo varno oddaljeni	Razdalja med napravo in drugimi prisotnimi ljudmi mora biti najmanj 15 m.
	Pazite na sunek rezila.	Upravljavca opozorite na nevarnost sunka rezila.
	CE	Ta izdelek je v skladu z veljavnimi direktivami ES.
	UKCA	Ta izdelek je v skladu z veljavno zakonodajo Združenega kraljestva.
	Odpadna električna in elektronska oprema (OEEO)	Odpadnih električnih izdelkov se ne sme odlagati med gospodinjske odpadke. Odnesite jih k pooblaščenemu izvajalcu postopka recikliranja.
	Hrup	Zajamčena raven zvočnega tlaka. Emisije hrupa v okolico so v skladu z direktivo Evropske skupnosti.
V	Volt Voltaj
mm	Milimeter Dolžina ali velikost
cm	Centimeter Dolžina ali velikost
kg	Kilogram Teža

SPLOŠNA VARNOSTNA NAVODILA ZA STROJ

OPOZORILO: Preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, ki so priloženi tej napravi. Zaradi neupoštevanja spodaj navedenih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Vsa opozorila in navodila shranite za kasnejšo uporabo.

izraz »stroj« v opozorilih se nanaša na stroj, ki ga poganja električni tok (žični), ali na baterijski (brezžični) stroj.

VARNOST NA OBMOČJU DELA.

■ Delovno območje naj bo čisto in dobro osvetljeno. Na neurejenih ali temnih območjih se hitro zgodijo nesreče.
- Naprav ne upravljajte v eksplozivnih atmosferah, na primer ob prisotnosti vnetljivih tekočin, plinov ali prahu. Naprave ustvarjajo iskre, ki lahko povzročijo vžig prahu ali hlapov.
■ Med uporabo naprave poskrbite, da otroci in mimoidoči ne bodo v bližini. Zaradi motenj lahko izgubite nadzor.

ELEKTRIČNA VARNOST

■ Vtiči naprave se morajo prilegati vtičnicam. Vtiča nikoli ne smete spreminjati na kakršen koli način. Z ozemljenimi napravami ne uporabljajte nikakršnih adapterskih vtičev. Nespremenjeni vtiči in pripadajoče vtičnice bodo zmanjšali tveganje električnega udara.
- Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja povečano tveganje električnega udara.
- Naprave ne uporabljajte v dežju ali mokrih pogojih. Voda, ki pride v napravo, lahko poveča tveganje za električni udar ali okvaro, kar bi lahko povzročilo telesne poškodbe.
■ Ne poškodujte električnega kabla. Kabla ne uporabljajte za nošenje, vlečenje ali odklop naprave. Kabel hranite stran od vročine, olja, ostrih robov ali premikajočih se delov. Poškodovani ali zapleteni kabli zvišujejo tveganje električnega udara.
■ Med uporabo naprave na prostem uporabite podaljšek, ki je primeren za uporabo na prostem. Uporaba kabla, primernega za zunanjo uporabo, znižuje tveganje električnega udara.
Če je uporaba naprave na vlažnem mestu neizogibna, uporabite stikalo za prekinitev napajanja pri najmanjšem okvarnem toku (GFCI). Uporaba stikala bo zmanjšala nevarnost električnega udara.

OSEBNA VARNOST

• Med uporabo naprave bodite pozorni, spremljajte potek dela in uporabljajte zdrav razum. Naprave ne uporabljajte, kadar ste utrujeni oziroma pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti med uporabo naprave lahko povzroči hude telesne poškodbe.
  ■ Uporabljajte osebno varovalno opremo. Vedno nosite zaščito za oči. Če v določenih okoliščinah nosite ustrezno zaščitno opremo, kot so maska proti prahu, zaščitna obutev z nedrsečim podplatom, trdno pokrivalo glave in zaščita za sluh, zmanjšate možnost telesnih poškodb.
  ■ Preprečite neželen zagon. Pred priklopom na vir napajanja in/ali priklopom baterijskega sklopa ter pred dvigovanjem ali nošenjem naprave se prepričajte, da je stikalo v položaju za izklop. Prenašanje naprav s prstom na stikalu ali vklop naprav, pri katerih je stikalo v položaju za vklop, povzroči tveganje za nesreče.
  ■ Pred vklopom naprave odstranite morebitne nastavitvene ali viličaste ključe. Viličasti ali drug

ključ, ki je pritrjen na vrtljivi del naprave, lahko povzroči telesne poškodbe.

■ Ne stegujte se preveč. Pazite, da ves čas stojite stabilno in ohranjate ravnotežje. To omogoča boljši nadzor nad napravo v nepričakovanih situacijah.
- Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Pazite, da lasje in oblačila ne pridejo v bližino gibljivih delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v gibljive dele.
Če imate na voljo naprave za sesanje in zbiranje prahu, preverite, ali so priključene in ali se ustrezno uporabljajo. Uporaba naprav za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.
Čeprav dobro poznate napravo zaradi pogoste uporabe, ne postanite brezbrižni in ne prezrite varnostnih načel naprave. Nepazljivost pri uporabi lahko povzroči hude telesne poškodbe v delcu sekunde.

■ Naprave orodja ne preobremenjujte. Uporabite napravo, ki je primerno za vaše delo. Ustrezna naprava bo nalogo opravila bolje in varneje pri zmogljivosti, za katero je bila zasnovana.
- Naprave ne uporabljajte, će je ni mogoče vklopiti in izklopiti s stikalom. Naprava, ki je ni mogoče upravljati s stikalom, je nevarna in jo je treba popraviti.
- Pred kakršnimi koli nastavitvami, menjavo dodatne opreme ali shranjevanjem stroja izključite vtič iz vira napajanja in/ali iz naprave odstranite baterijski sklop, če ga je mogoče odstraniti. Taki preventivni varnostni ukrepi zmanjšujejo tveganje nenamernega zagona naprave.
■ Neaktivne naprave shranjujte zunaj dosega otrok in osebam, ki niso seznanjene z napravo ali s temi navodili, preprečite upravljanje naprave. Naprave so v rokah neusposobljenih uporabnikov nevarni.
■ Poskrbite za vzdrževanje naprave in dodatne opreme. Preverite, ali so gibljivi deli nepravilno poravnani ali povezani, ali so deli polomljeni oziroma obstaja kakršno koli drugo stanje, ki bi lahko vplivalo na delovanje naprave. Če je naprava poškodovana, jo pred uporabo popravite. Veliko nesreč je posledica slabo vzdrževanih naprav.
■ Rezalne naprave naj bodo vedno nabrušene in čiste. Pravilno vzdrževane rezalne naprave z ostrimi rezili se težje zaskočijo in jih je lažje nadzirati.
- Napravo, dodatno opremo, dele naprave itd. uporabljajte v skladu s temi navodili, pri tem pa upoštevajte delovne pogoje in delo, ki ga boste opravljali. Če boste napravo uporabljali za postopke, ki niso predvideni, lahko pride do nevarnih situacij.

■ Ročaji in prijemalne površine naj bodo suhe, čiste in brez madežev olja ali masti. Drseči ročaji in prijemalne površine ne omogočajo varne uporabe in upravljanja naprave v nepričakovanih situacijah.

UPORABA IN NEGA BATERIJSKE NAPRAVE

■ Baterijo polnite le s polnilnikom, ki ga določa proizvajalec. Polnilnik, ki je primeren za eno vrsto baterijskih sklopov, morda lahko povzroči nevarnost požara, će z njim polnite drugo vrsto baterijskih sklopov.
■ Naprave uporabljajte samo s predpisano vrsto baterijskih sklopov. Uporaba katerih koli drugih baterijskih sklopov lahko povzroči tveganje za telesne poškodbe in požar.
- Ko baterijski sklop ni v uporabi, ga hranite ločeno od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki lahko povzročijo stik med enim in drugim kontaktom. Kratek stik zaradi povezanih kontaktov baterije lahko povzroči opekline ali požar.
- Ob zlorabi baterije lahko iz nje brizgne tekočina, stik s katero preprečite. Če se nehote dotaknete tekočine, mesto stika sperite z vodo. Če pride tekočina v stik z očmi, poleg tega poiščite zdravstveno pomoč. Tekočina, ki brizgne iz baterije, lahko povzroči draženje ali opekline.
■ Ne uporabljajte poškodovanega ali spremenjenega baterijskega sklopa ali naprave. Poškodovane ali spremenjene baterije lahko nepredvidljivo delujejo, zaradi česar lahko pride do požara, eksplozije ali nevarnosti telesnih poškodb.
■ Baterijskega sklopa ali naprave ne izpostavljajte ognju ali previsokim temperaturam. Izpostavljanje ognju ali temperaturam nad 130 °C lahko povzroči eksplozijo.
■ Upoštevajte vsa navodila za polnjenje in baterijskega sklopa ali naprave ne polnite zunaj temperaturnega razpona, navedenega v navodilih.

Zaradi nepravilnega polnjenja ali temperature zunaj navedenega razpona lahko pride do poškodb baterije in povečanega tveganja za požar.

USPOSABLJANJE

■ Pozorno preberite navodila. Seznanite se s kontrolami in pravilno uporabo naprave.
■ Ljudem, ki niso seznanjeni s temi navodili, ali otrokom nikoli ne dovolite uporabljati naprave. Lokalni predpisi morda omejujejo starost upravljavca.
■ Ne pozabite, da je upravljavec ali uporabnik orodja odgovoren za nevarnosti ali tveganja za druge ljudi in lastnino, do katerih lahko pride.

三GO

PRIPRAVA

Če so v bližini ljudje, še posebej otroci ali domače živali, naprave ne uporabljajte.
■ Nosite zaščito za oči in robustne čevlje ves čas upravljanja stroja.
■ Razdalja med napravo in drugimi prisotnimi ljudmi mora biti najmanj 15 m.
■ Naprave ne uporabljajte, kadar je upravljavec utrujen, bolan oziroma pod vplivom alkohola ali drugih drog.

UPRAVLJANJE

■ Stroj uporabljajte le podnevi ali ob dobri umetni svetlobi.
■ Stroja nikoli ne upravljajte, će so ščitniki poškodovani, ali će niso na mestu.
■ Motor vklopite šele takrat, ko roke in noge niso v stiku s komponentami za košnjo.
■ Stroj vedno odklopite iz napajanja (npr. odstranite baterijski sklop):
■ kadar koli pustite stroj brez nadzora;
■ pred čiščenjem blokade;
■ pred pregledom, čiščenjem ali delom na napravi;
■ potem, ko zadenete ob tujek;
■ kadar koli začne stroj nenormalno vibrirati.
■ Pazite na morebitne poškodbe dlani iz stopal z rezili.
■ Vedno poskrbite, da so odprtine za zračenje čiste.

VZDRŽEVANJE IN SHRANJEVANJE

■ Stroj vedno ločite od vira napajanja (na primer odstranite baterijski sklop) pred vzdrževanjem ali čiščenjem naprave.
■ Uporabljajte samo nadomestne dele in dodatke, ki jih priporoča proizvajalec.
■ Stroj redno preverjajte in vzdržujte. Stroj naj popravlja le pooblaščen serviser.
■ Ko ni v uporabi, stroj pospravite izven dosega otrok.

DRUGA VARNOSTNA OPOZORILA

• Izogibajte se uporabi na nevarnih območjih. Naprave ne uporabljajte na vlažnem ali mokrem klancu.
  ■ Poskrbite, da bodo varovala nameščena in ustrezno delujoča.
  ■ Ne segajte v območje košnje z rokami in nogami.
• Nikoli ne delajte na lestvi ali na drugi nestabilni podpori. Tako boste znatno zmanjšali nevarnost poškodb. Enote za košnjo nikoli ne dvigujte nad višino pasu.
  ■ Enoto za košnjo med uporabo redno preverjajte v kratkih intervalih ali nemudoma po tem, ko opazite spremenjeno učinkovitost košnje.

■ Za najboljše rezultate baterijo polnite na mestu, kjer je temperatura višja od 5 °C in nižja od 40 °C. Baterije ne shranjujte zunaj ali v vozilih.
- Če pristopite, takoj ustavite motor in enoto za košnjo.

■ Upravljavca opozorite na nevarnost sunka rezila (samo za trizobo rezilo).

■ Do sunka rezila lahko pride takrat, ko vrteče rezilo zadene ob predmet, ki ga ne prereže takoj.
■ Sunek rezila je lahko tako močan, da enoto in/ali upravljavca vrže v katero koli smer, ta pa pri tem izgubi nadzor nad enoto.
■ Do sunka rezila lahko pride brez vnaprejšnjega opozorila, će se rezilo zatakne, zaustavi med vrtenjem ali ukrivi.
■ Večja verjetnost je, da do sunka rezila pride v območjih, kjer težko vidite material, ki ga režete.

- Ne pritrjujte na komponento rezila, će pred tem ne namestite vseh zahtevanih delov. Če ne uporabite ustreznih delov, lahko rezilo odleti proč in resno poškoduje upravljavca in/ali mimoidoče. Zavrzite vsa skrivljena, zvita, počena, zlomljena ali kakor koli drugače poškodovana rezila. Uporabite ostro rezilo. Veliko bolj verjetno je, da bo počilo topo rezilo (samo za trizobo rezilo).

- Rezilo/nitka z vztrajnim momentom lahko povzroči poškodbo, ker se vrti tudi po zaustavitvi motorja ali po sprostitvi sprožilca. Obdržite nadzor toliko časa, da se rezilo/nitka popolnoma ustavi.

■ Baterijskih orodij ni potrebno priklopiti v električno vtičnico, zato so vedno v stanju delovanja. Zavedajte se mogočih nevarnosti tudi, ko orodje ne deluje. Bodite previdni pri vzdrževanju ali servisiranju.

■ Naprave ne umivajte s cevjo. Voda naj ne pride v motor ali električne priključke.

Če pride do situacij, ki niso zajete v tem priročniku, bodite pazljivi in uporabite dobro presojo. Za pomoč stopite v stik servisnim centrom EGO.

- Napravo uporabljajte le z akumulatorskimi baterijami in polnilniki, navedenimi v sliki A.

TEHNIČNI PODATKI

Mehanizem za košnjo Udarna glava
Premer nitke	2,4 mm najlonska zavita nitka
Širina košnje 38 cm
Hitrost brez obremenitve 5000/6000 min	-1
Teža (baterijskega sklopa) 1,59 kg

Priporočena delovna temperatura 0°C-40°C
Priporočena temperatura za shranjevanje		-20°C-70°C
Izmerjena raven zvočnega tlaka L_PIA		93,2 dB(A)K=2,2 dB(A)(PH1400E)
		93,89 dB(A)K=1,46 dB(A)(PH1420E)
		92 dB(A)K=3,1 dB(A)(PHX1600)
Raven zvočnega tlaka v ušesu upravljavca L_PA		73,2 dB(A)K=3 dB(A)(PH1400E)
		81,6 dB(A)K=3 dB(A)(PH1420E)
		86 dB(A)K=3 dB(A)(PHX1600)
Zajamčena raven zvočnega tlaka L_WA (glede na 2000/14/EC)		96 dB(A)
Vibracije a_h	Sprednji ročaj za prijem	4,2 m/s ^2 K=1,5 m/s ^2 (PH1400E)
		2,23 m/s ^2 K=1,5 m/s ^2 (PH1420E)
		4,85 m/s ^2 K=1,5 m/s ^2 (PHX1600)
	Zadnji ročaj	2,7 m/s ^2 K=1,5 m/s ^2 (PH1400E)
		2,03 m/s ^2 K=1,5 ms ^2 (PH1420E)
		2,67 m/s ^2 K=1,5 m/s ^2 (PHX1600)

■ Zgornji parametri so preskušeni in izmerjeni z nameščeno pogonsko enoto PH1400E/PH1420E/PHX1600.

■ Deklarirana skupna vrednost vibracij je bila izmerjena

v skladu s standardno preskusno metodo in se lahko uporabi za medsebojno primerjavo različnih orodij;

■ Navedena skupna vrednost vibracij se lahko uporabi za predhodne ocene izpostavljenosti.

OPOMBA: Emisije vibracij se lahko med dejansko uporabo električnega orodja razlikujejo od deklarirane vrednosti, pri kateri se orodje uporablja. Z namenom zaščite upravljavca mora uporabnik v dejanskih pogojih uporabe nositi rokavice in zaščito za ušesa.

SEZNAM PAKIRANJA

IME DELA KOLIČINA
Priključek za kosilnico z nitko 1
Ščitnik 1
Šestrobi ključ 1
Večnamenski ključ 1
Priročnik z navodili za uporabo 1

Za priporočene nitke za košnjo obiščite spletno mesto egopowerplus.eu ali si oglejte katalog izdelkov EGO.

OPIS

SPOZNAJTE DODATKE ZA SVOJO NITNO KOSILNICO (slika A)

1. Pokrovček
2. Gred kosilnice z nitko
3. Nitka za košnjo
4. Glava kosilnice z nitko (udarna glava)
5. Jeziček za sprostitev
6. Rezilo z nitko
7. Ščitnik
8. Imbus ključ
9. Večnamenski ključ

OPOZORILO: orodja nikoli ne upravljajte brez ščitnika trdno nameščenega na mestu. Ščitnik mora biti vedno nameščen na orodju za zaščito uporabnika.

SESTAVA

OPOZORILO: Če so deli poškodovani ali manjkajo, izdelka ne uporabljajte, dokler deli niso zamenjani. Če ta izdelek uporabljate s poškodovanimi ali manjkajočimi deli, se lahko resno poškodujete.

OPOZORILO: Tega izdelka ne poskušajte spreminjati in ne poskušajte izdelovati dodatkov, ki niso priporočeni za

三GO

uporabo s to kosilnico z nitko. Vsako tako spreminjajte je zloraba in lahko privede do tveganj, ta pa do hudih telesnih poškodb.

OPOZORILO: Pri nameščanju delov vedno odstranite baterijski sklop, da preprečite nenamerni zagon, ki bi lahko povzročil resno telesno poškodbo.

MONTAŽA ŠČITNIKA

OPOZORILO: Pri montaži ali zamenjavi ščitnika vedno nosite rokavice. Bodite pozorni na rezilo na ščitniku in zaščitite dlan, da se ne poškodujete.

OPOZORILO: Stroja nikoli ne upravljajte brez ščitnika, varno pritrjenega na mestu. Ščitnik mora biti vedno pritrjen na orodju za zaščito uporabnika! Ko je ščitnik pritrjen, ga ne poskušajte odstraniti ali prilagoditi. Če ga morate zamenjati, naj delo izvede kvalificiran serviser!

Odvijte vijaka z osnove gredi (sl. B), poravnajte odprtine za montažo zaščite z odprtinami na delu in pritrdite zaščito na osnovo gredi z vijakoma ter dvema vzmetnima podložkama (sl. C).

Prepričajte se, da je ščitnik pritrjen v skladu s slikama C in D. Kakršna koli drugačna namestitev bo povzročila veliko nevarnost.

NAMEŠČANJE PRIKLJUČKA ZA KOSILNICO Z NITKO NA POGONSKO ENOTO

Ta priključek za kosilnico z nitko je zasnovan za uporabo s pogonsko enoto EGO PH1400E/PH1420E/PHX1600.

Glejte razdelek »NAMEŠČANJE PRIKLJUČKA NA POGONSKO ENOTO« v priročniku z navodili pogonske enote PH1400E/PH1420E/PHX1600.

DELOVANJE

OPOZORILO: Četudi se dodobra seznanite s tem izdelkom, pri rokovanju z njim ne postanite neprevidni. Pomnite, da je brezskrbni delec sekunde dovolj za resno poškodbo.

OPOZORILO: vedno nosite zaščito za oči in ušesa. Če tega ne storite, vam lahko v oči priletijo predmeti ali pride do drugih hudih poškodb.

APLIKACIJE

Ta izdelek lahko uporabljate za naslednje namene:

■ košnja trave in plevela okoli verand, ograj in poti.

OPOMBA: orodje se lahko uporablja samo za predpisan namen. Kakršna koli druga uporaba se smatra za nepravilno uporabo.

Pred vsako uporabo napravo preglejte za poškodovane/obrabljene dele

Preglejte glavo kosilnice, ščitnik in sprednji ročaj za prijem ter zamenjajte dele, ki so razpokani, zviti, upognjeni ali kakor koli poškodovani.

Rezilo z nitko na robu ščitnika lahko sčasoma postane topo. Priporočljivo je, da ga redno ostrite s pilo ali ga zamenjate z novim rezilom.

OPOZORILO: pri montaži ali zamenjavi ščitnika oziroma ostrenju ali zamenjavi rezila vedno nosite rokavice. Bodite pozorni na položaj rezila na ščitniku in zaščitite dlan, da se ne poškodujete.

OPOZORILO: da preprečite resno telesno poškodbo, pred servisiranjem, čiščenjem, zamenjavo priključkov ali odstranjevanjem materiala iz enote odstranite baterijski sklop iz pogonske enote.

UPORABLJANJE KOSILNICE Z NITKO S POGONSKO ENOTO

OPOZORILO: za upravljanje tega orodja se primerno oblecite, da zmanjšate nevarnost poškodb. Ne nosite ohlapnih oblačil ali nakita. Nosite zaščito za oči in ušesa. Nosite robustne dolge hlače, škornje in rokavice. Ne nosite kratkih hlač, sandal ali bodite bosi.

OPOZORILO: območje rezanja pred vsako uporabo počistite. Odstranite vse predmete, kot so kamni, zdrobljeno steklo, žeblji, žica ali vrvica, ki jih lahko vrže ali se zapletejo v priključek za košnjo. Na območju naj ne bo otrok, opazovalcev in hišnih ljubljenčkov. Otroci, opazovalci in hišni ljubljenčki naj bodo oddaljeni vsaj 15 m. Še vedno lahko obstaja nevarnost letečih predmetov za opazovalce. Prisotni naj tudi uporabljajo zaščito za oči. Če pristopite, takoj ustavite motor in priključek za košnjo.

Za varno in boljše upravljanje si preko rame nadenite ramenski pas. Ramenski pas nastavite v udoben položaj za upravljanje. Kosilnico z nitko držite z eno roko na zadnjem ročaju in drugo roko na sprednjem ročaju. Med upravljanjem orodje čvrsto držite z obema rokama. Kosilnico z nitko držite v udobnem položaju z zadnjim ročajem približno v višini pasu. Glava kosilnice mora biti vzporedna s tlemi, da brez težav pride v stik z materialom za košnjo, ne da bi se upravljavec moral prikloniti (slika B).

OPOZORILO: ramenski pas je tudi hiter mehanizem za sprostitev v nevarnih situacijah. V nujnih primerih ga nemudoma snemite z rame, ne glede na to, kako je vstavljen.

Kosilnico z nitko po vsaki uporabi očistite

Navodila za čiščenje najdete v razdelku »VZDRŽEVANJE«.

ZAGON/ZAUSTAVITEV ORODJA

Glejte razdelek »ZAGON/ZAUSTAVITEV POGONSKE ENOTE« v priročniku z navodili pogonske enote PH1400E/PH1420E/PHX1600.

PRILAGAJANJE DOLŽINE NITKE

Glava kosilnice z nitko upravljavcu omogoča sprostitev več nitke za košnjo brez zaustavitve motorja. Ko se nitka scefra ali obrabi, lahko sprostite dodatno nitko tako, da narahlo potolčete z glavo kosilnice ob tla med delovanjem kosilnice (slika E).

OPOMBA: sproščanje nitke bo postalo težje, ko bo nitka postajala krajša.

OPOZORILO: sklopa rezila ne odstranjutje ali spreminjajte. Prevelika dolžina nitke bo povzročila pregrevanje motorja, ki lahko povzroči resno telesno poškodbo.

ZAMENJAVA NITKE

OPOMBA: vedno uporabljajte priporočeno najlonsko nitko za košnjo s premerom, ki ni večji od 2,4 mm. Uporaba drugačne nitke lahko povzroči pregretje ali poškodbe kosilnice z nitko.

OPOZORILO: nikoli ne uporabljajte nitke s kovinsko ojačitvijo ali žice, vrvi itd. Lahko se odtrgajo in postanejo nevarne.

1. Odstranite baterijski sklop
2. Če je treba, odstranite preostalo nitko za košnjo. Enostavno jo izvlecite z roko.
3. Odrežite 4 m dolgo nitko za košnjo, Nitko vstavite v luknjo za namestitev v vstavitveni odprtini (slika F). Potisnite in na drugi strani povlecite nitko ven, tako da bosta na obeh straneh vretena enaki dolžini nitke.
4. Med vrtenjem držala vretena v smeri puščice pritiskajte, da nitko navijete na vreteno in je na vsaki strani vretena približno 14 cm nitke (slika G).
5. Držalo vretena potiskajte navzdol, medtem ko ročno vlečete nitko za ročno namestitev nitke, in da preverite pravilno namestitev glave kosilnice z nitko.

Če se nitka za košnjo odlomi iz izhoda za nitko ali će se nitka ne sprosti, ko potolčete z glavo kosilnice, sledite spodnjim korakom:

1. Odstranite baterijski sklop.

2. Pritisnite jezičke za sprostitev držala vretena in odstranite držalo vretena tako, da ga izvlečete naravnost ven (sliki H in I).

3. Nitko za košnjo odstranite iz držala vretena.

4. Z eno roko držite podnožje vretena, z drugo roko pa primite držalo vretena in poravnajte jezičke na držalu vretena z luknjami na podnožju vretena (slika J). Z dlanjo pritisnite in obračajte držalo vretena v levo in desno, da se jezički zaklenejo s podnožjem vretena (slika K).
5. Za ponovno namestitev nitke za košnjo sledite navodilom v razdelku »ZAMENJAVA NITKE«.

Kadar želite orodje uporabljati kot obrezovalnik grmičevja, sledite korakom na slikah L in M za razstavitev glave obrezovalnika z nitko.

VZDRŽEVANJE

OPOZORILO: pred pregledom, čiščenjem ali popravilom enote zaustavite motor, počakajte, da se zaustavijo vsi premikajoči se deli in odstranite baterijski sklop. Neupoštevanje teh navodil lahko povzroči hude telesne poškodbe ali materialno škodo.

OPOZORILO: pri servisiranju uporabljajte le identične nadomestne dele. Uporaba drugih delov je tvegana in lahko poškoduje izdelek. Za zagotovitev varnosti in zanesljivosti mora vsa popravila, razen tistih, ki so navedena v navodilih za vzdrževanje, izvesti usposobljen serviser.

SPLOŠNO VZDRŽEVANJE

Pri čiščenju plastičnih delov se izogibajte uporabi topil. Večina vrst plastike se lahko pri uporabi različnih komercialnih topil poškoduje. Za odstranjevanje umazanije, prahu, olja, masti itd. uporabite čiste krpe.

ČIŠČENJE ENOTE

■ Očistite vso travo, ki se je ovila okoli gredi motorja ali glave kosilnice.
■ Zračne odprtine v zadnjem delu ohišja očistite z majhno krtačo ali majhnim sesalnikom.
■ Enoto očistite z vlažno krpo in blagim detergentom.
■ za čiščenje plastičnega dela ročaja ne uporabljajte močnih čistilnih sredstev. Poškodujejo ga lahko določena aromatična olja, kot sta olje bora in limone, ter topila, kot je kerozin. Vlaga prav tako lahko ustvari nevarnost električnega udara. Vlago obrišite z mehko in suho krpo.

MAZANJE ZOBNIKOV

Zobnike v ohišju je potrebno redno mazati z mazivom za zobnike. Raven maziva preverite približno vsakih 50 ur delovanja, tako da odstranite tesnilni vijak pri strani ohišja.

Če pri strani zobnikov ne vidite maziva, sledite spodnjim korakom in ohišje napolnite z mazivom do 3/4 prostornine.

EGO

Ohišja z zobniki ne napolnite povsem.

1. Kosilnico z nitko obrnite na stran, da je tesnilni vijak obrnjen navzgor.
2. S priloženim večnamenskim ključem odvijte vijak in ga odstranite.
3. Z brizgalko (ni priložena) vbrizgajte nekaj maziva v luknjo vijaka. Ne napolnite več kot 3/4 prostornine ohišja.
4. Privijte tesnilni vijak.

SHRANJEVANJE ENOTE

■ Iz kosilnice odstranite baterijski sklop.
■ Orodje pred shranjevanjem temeljito očistite.
Če priključek za kosilnico z nitko odstranite in shranite ločeno od pogonske enote: namestite pokrov na gred priključka, da umazanija ne pride v spojnik.
■ Shranite ga v suhem in dobro zračenem prostoru, ki se zaklepa ali je dvignjen, da ne bo na dosegu otrok. Enote ne shranjujte na ali v bližini gnojil, bencina ali drugih kemikalij.

Varovanje okolja

Električne opreme, rabljene baterije in polnilnika ne odvrzite med gospodinjske odpadke. Izdelek odnesite v pooblaščeni obrat za recikliranje in ga zavrzite ločeno. Električne stroje je treba odnesti na obrat za recikliranje in jih reciklirati na okolju prijazen način.

ODPRAVLJANJE TEŽAV

TEŽAVA VZROK REŠITEV
Kosilnica z nitko se ne vključi.	Baterijski sklop ni nameščen na pogonsko enoto.Med pogonsko enoto in baterijskim sklopom ni električnega stika.Baterijski sklop je izpraznjen.Vzvod za odklepanje in sprožilec nista bila pritisnjena hkrati.	Baterijski sklop namestite na pogonsko enoto.Odstranite baterijo, preverite kontakte in ponovno namestite baterijski sklop, tako da se zaskoči.Baterijske sklope polnite s polnilniki EGO, ki so navedeni v tem priročniku.Vzvod za odklepanje pritisnite navzdol in ga pridržite, nato pritisnite sprožilec, da vključite kosilnico z nitko.
Kosilnica z nitko se med delovanjem ustavi.	Na kosilnici z nitko ni nameščenega ščitnika, kar je povzročilo predolgo nitko in preobremenjenost motorja.Uporabljate težko nitko za košnjo.Gred motorja ali glava kosilnice nitke je zamašena s travo.Motor je preobremenjen.Baterijski sklop ali kosilnica z nitko je prevroča.Baterijski sklop je odklopljen iz orodja.Baterijski sklop je izpraznjen.	Odstranite baterijski sklop in ščitnik namestite na kosilnico z nitko.Uporabljajte standardno najlonsko nitko za košnjo premerom do 2,4 mm.Ustavite kosilnico z nitko, odstranite baterijo in odstranite travo iz gredi motorja in glave kosilnice z nitko.Glavo kosilnice z nitko odstranite iz trave. Motor bo zopet deloval, ko boste odstranili obremenitev. Pri košnji premikajte glavo kosilnice z nitko v in iz trave ter je ne ob enem rezu ne premaknite več kot 20 cm.Baterijski sklop ali kosilnico z nitko ohladite do temperature, ki je nižja od 67 °C.Ponovno namestite baterijski sklop.Baterijske sklope polnite s polnilniki EGO, ki so navedeni v tem priročniku.

SL

EGO

TEŽAVA VZROK REŠITEV
Glava kosilnice z nitko ne podaja nitke.	Gred motorja ali glava kosilnice nitke je zamašena s travo.Na vretenu ni dovolj nitke.Glava kosilnice z nitko je umazana.Nitka je zavozlana v držalu vretena.Nitka je prekratka.	Ustavite kosilnice z nitko, odstranite baterijo in odstranite travo iz gredi motorja in glave kosilnice z nitko.Odstranite baterijo in namestite nitko. Pri tem sledite navodilom v razdelku »ZAMENJAVA NITKE« tega priročnika.Odstranite baterijo in očistite vreteno, držalo vretena in podnožje vretena.Odstranite baterijo, odstranite nitko z vretena in jo ponovno navijte. Pri tem sledite navodilom v razdelku »ZAMENJAVA NITKE« tega priročnika.Odstranite baterijo in povlecite nitko, medtem ko izmenično pritiskate in sprostite gumb udarne glave.
Trava se ovija okrog glave kosilnice z nitko in ohišja motorja.	Travo režite pri tleh.	Visoko travo kosite z vrha navzdol in je naenkrat ne pokosite več kot 20 cm, da preprečite ovijanje.
Rezilo ne reže nitke za košnjo.	Rezilo z nitko na robu ščitnika postalo topo.	Rezilo za rezanje nitke za košnjo naostrite s pilo ali ga zamenjate z novim rezilom.
Razpoke na glavi kosilnice z nitko ali pa se je držalo vretena zrahljalo s podnožja vretena.	Glava kosilnice z nitko je izrabljena.	Glavo kosilnice takoj zamenjajte; glejte poglavje „ZAMENJAVA GLAVE KOSILNICE“ v tem priročniku.
Med zamenjavo nitke slednje ni mogoče pravilno namestiti v glavo kosilnice z nitko.	Črta LOAD na držalu vretena ni poravnana z vstavitvenimi odprtinami na podnožju vretena.Nitka ni pravilno nameščena v luknjo za namestitev v vstavitveni odprtini.	Držalo vretena zasučite v smeri puščice, da poravnate črte LOAD na držalu vretena z vstavitvenimi odprtinami na podnožju vretena.Najprej poravnajte črte LOAD z vstavitvenimi odprtinami, nato vstavite nitko v odprtino za namestitev v vstavitveni odprtini.

GARANCIJA

GARANCIJSKA POLITIKA DRUŽBE EGO

Za popolne pogoje garancijske politike družbe EGO obiščite spletno stran egopowerplus.eu.

PERSKAITYKITE VISA INSTRUKCIJA!

PERSKAITYKITE NAUDOJIMO INSTRUKCIJA
