Тип продукту	Подовжувач для обрізання краю
Бренд	EGO
Модель	STA1500
Вага (без акумулятора)	1,59 кг
Ширина зрізу	38 см
Діаметр волосіні	2,4 мм (кручений нейлон)
Холоста швидкість	5000 - 6000 хв⁻¹
Механізм різання	Ударна головка (натискання на землю)
Сумісність	Двигуни EGO PH1400E / PH1420E / PHX1600
Робоча температура	0°C до 40°C
Температура зберігання	-20°C до 70°C
Гарантований рівень звукової потужності	96 dB(A)
Застосування	Стрижка трави та бур'янів
Обслуговування	Регулярне чищення, змащування шестерень кожні 50 годин
Безпека	Використання захисних окулярів, навушників, рукавиць, безпечного взуття; безпечна відстань 15 м
Вміст упаковки	Подовжувач для обрізки краю, захисний кожух, шестигранний ключ, багатофункціональний ключ, інструкція з експлуатації
Гарантія	Дивіться на сайті egopowerplus.eu

Часті запитання - STA1500 EGO

Як подовжити різальну волосінь?

Щоб подовжити різальну волосінь, злегка вдарте різальною головкою об землю, поки інструмент працює. Це автоматично розмотує волосінь. Не бийте занадто сильно, щоб не пошкодити головку.

Який тип волосіні використовувати?

Використовуйте виключно різальну волосінь із крученого нейлону максимальним діаметром 2,4 мм. Ніколи не використовуйте мотузку, металевий дріт або будь-які інші матеріали, які можуть зламатися і стати небезпечними уламками.

Як змінити різальну волосінь?

Вийміть акумулятор. Відріжте 4 м волосіні, вставте її в отвори вушок, потім намотуйте, обертаючи корпус котушки за стрілкою, доки не залишиться приблизно 14 см волосіні з кожного боку. Зверніться до інструкції для отримання деталей.

Які заходи безпеки вжити перед використанням?

Завжди носіть захисні окуляри, навушники, рукавиці та нековзне безпечне взуття. Переконайтеся, що жодна людина або тварина не знаходиться в межах 15 м від робочої зони.

Як зібрати захисний кожух?

Вийміть акумулятор. Послабте два гвинти на основі ручки, вирівняйте отвори кожуха з отворами основи, потім закріпіть його за допомогою гвинтів і пружинних шайб. Одягніть рукавиці, щоб уникнути порізів лезом.

Як чистити інструмент?

Вийміть акумулятор. Видаліть траву, намотану на вал і різальну головку. Використовуйте щітку або пилосос для вентиляційних отворів. Очистіть інструмент вологою ганчіркою та м'яким миючим засобом. Не використовуйте розчинники.

Що робити, якщо різальна головка не подає волосінь?

Перевірте, чи волосінь не заплутана в корпусі котушки, чи достатньо волосіні в котушці, або чи головка не забита травою. Якщо необхідно, розберіть і перемотайте волосінь.

Як змащувати шестерні передачі?

Кожні 50 годин роботи викрутіть герметизуючий гвинт збоку коробки передач. Якщо мастила не видно, введіть мастило для шестерень до 3/4 за допомогою шприца. Потім закрутіть гвинт назад.

Яка рекомендована безпечна відстань?

Дотримуйтеся відстані не менше 15 метрів між машиною та іншими людьми або тваринами. У разі наближення негайно вимкніть двигун.

Що робити, якщо інструмент не запускається?

Перевірте, чи акумулятор правильно вставлено та заряджено, чи одночасно натиснуті важіль розблокування та курковий вимикач, і чи захисний кожух на місці. Якщо проблема не зникає, зверніться до авторизованого сервісного центру.

ПОСІБНИК КОРИСТУВАЧА STA1500 EGO

UK Насадка-лісковий тример 242

BG Приставка кордов тример 253

HR Priključak šišača trave s reznom niti 264

KA 274

SR Dodatak trimera sa strunom 289

BS Priključak trimera s reznom niti 299

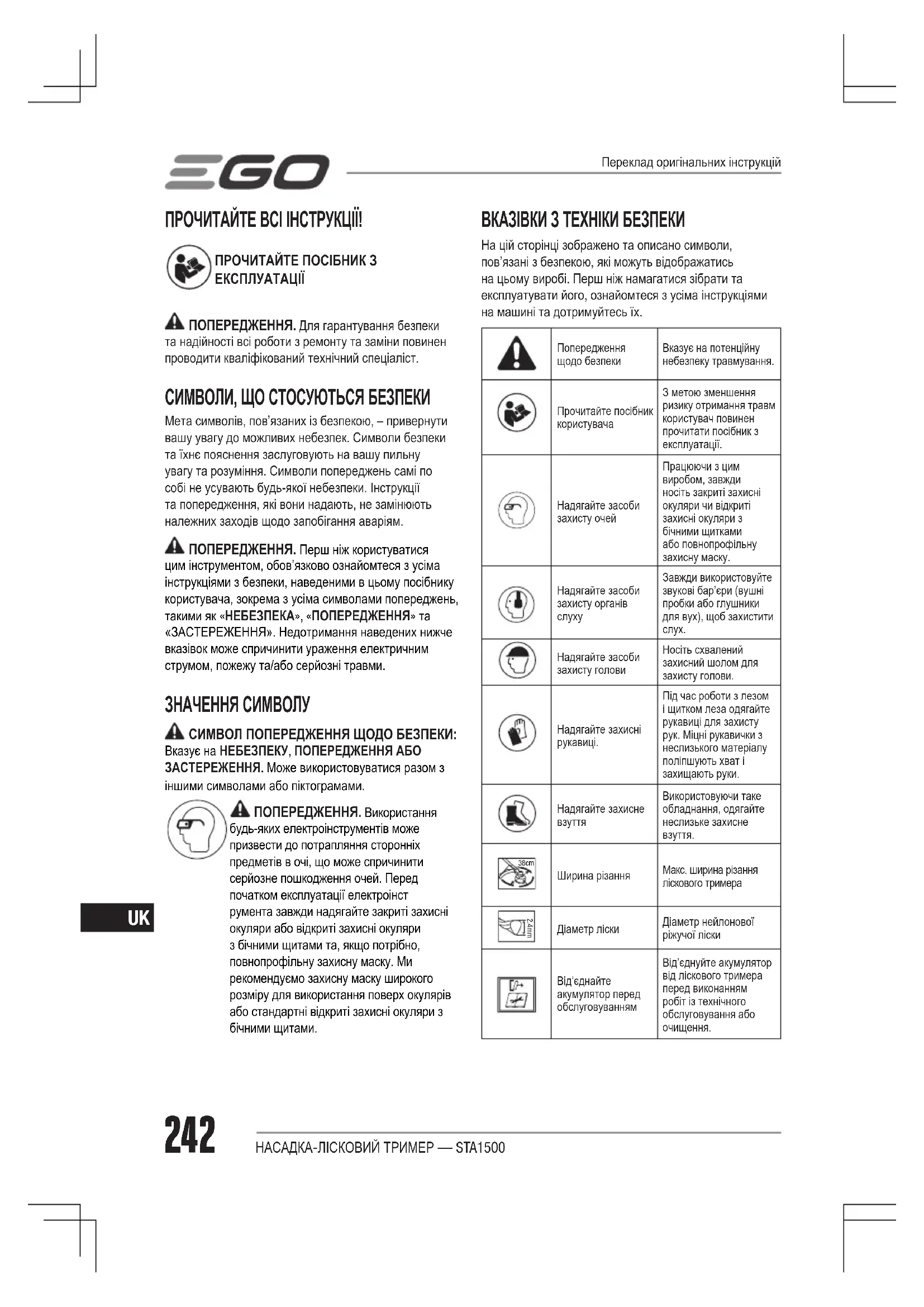

ПРОЧИТАЙТЕ ВСІ ІНСТРУКЦІЇ!

ПРОЧИТАЙТЕ ПОСІБНИК З ЕКСПЛУАТАЦІЇ

ПОПЕРЕДЖЕННЯ. Для гарантування безпеки та надійності всі роботи з ремонту та заміни повинен проводити кваліфікований технічний спеціаліст.

Мета символів, пов'язаних із безпекою, – привернути вашу увагу до можливих небезпек. Символи безпеки та їхнє пояснення заслуговують на вашу пильну увагу та розуміння. Символи попереджень самі по собі не усувають будь-якої небезпеки. Інструкції та попередження, які вони надають, не замінюють належних заходів щодо запобігання аваріям.

ПОПЕРЕДЖЕННЯ. Перш ніж користуватися цим інструментом, обов'язково ознайомтеся з усіма інструкціями з безпеки, наведеними в цьому посібнику користувача, зокрема з усіма символами попереджень, такими як «НЕБЕЗПЕКА», «ПОПЕРЕДЖЕННЯ» та «ЗАСТЕРЕЖЕННЯ». Недотримання наведених нижче вказівок може спричинити ураження електричним струмом, пожежу та/або серйозні травми.

ЗНАЧЕННЯ СИМВОЛУ

СИМВОЛ ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ: Вказує на НЕБЕЗПЕКУ, ПОПЕРЕДЖЕННЯ АБО ЗАСТЕРЕЖЕННЯ. Може використовуватися разом з іншими символами або піктограмами.

ПОПЕРЕДЖЕННЯ. Використання будь-яких електроінструментів може призвести до потрапляння сторонніх предметів в очі, що може спричинити серйозне пошкодження очей. Перед початком експлуатації електроінструмента завжди надягайте закриті захисні окуляри або відкриті захисні окуляри з бічними щитами та, якщо потрібно, повнопрофільну захисну маску. Ми рекомендуємо захисну маску широкого розміру для використання поверх окулярів або стандартні відкриті захисні окуляри з бічними щитами.

ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

На цій сторінці зображено та описано символи, пов'язані з безпекою, які можуть відображатись на цьому виробі. Перш ніж намагатися зібрати та експлуатувати його, ознайомтеся з усіма інструкціями на машині та дотримуйтесь їх.

	Попередження щодо безпеки	Вказус на потенційну небезпеку травмування.
	Прочитайте посібник користувача	З метою зменшення ризику отримання травм користувач повинен прочитати посібник з експлуатації.
	Надягайте засоби захисту очей	Працюючи з цим виробом, завжди носіть закриті захисні окуляри чи відкриті захисні окуляри з бічними щитками або повнопрофільну захисну маску.
	Надягайте засоби захисту органів слуху	Завжди використовуйте звукові бар'єри (вушні пробки або глушники для вух), щоб захистити слух.
	Надягайте засоби захисту голови	Носіть схвалений захисний шолом для захисту голови.
	Надягайте захисні рукавиці.	Під час роботи з лезом і щитком леза одягайте рукавиці для захисту рук. Міцні рукавички з неслизького матеріалу поліпшують хват і захищають руки.
	Надягайте захисне взуття	Використовуючи таке обладнання, одягайте неслизьке захисне взуття.
	Ширина різання	Макс. ширина різання ліскового тримера
	Діаметр ліски	Діаметр нейлонової ріжучої ліски
	Від'єднайте акумулятор перед обслуговуваннямОстерігайтеся кинутих предметів	Від'єднуйте акумулятор від ліскового тримера перед виконанням робіт із технічного обслуговування або очищення.відкинуті предмети можуть відрикошетитись і призвести до травм або пошкоджень майна.
	Тримайте сторонніх подалі	Відстань між інструментом і сторонніми спостерігачами має бути не менше 15 м.
	Остерігайтеся упору леза	Попередьте оператора про небезпеку упору леза.
	CE	Цей виріб відповідає чинним директивам ЄС.
[wwk6]	UKCA	Цей продукт відповідає чинному законодавству Великобританії.
	WEEE	Відходи електричних виробів не слід викидати разом із побутовим сміттям. Зверніться до авторизованого пункту переробки.
	Шум	Гарантований рівень звукової потужності. Розповсюдження шуму в навколишнє середовище згідно з директивою Європейського співтовариства.
V	Вольти Напруга
mm	Міліметр Довжина або розмір
cm	Сантиметр Довжина або розмір
kg	Кілограм Маса
n_0	Швидкість холостого ходу	Обертова швидкість без навантаження
... /min	На хвилину Обертів на хвилину

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

ПОПЕРЕДЖЕННЯ. Прочитайте всі попередження безпеки, інструкції, ілюстрації та характеристики, надані з цим інструментом. Недотримання наведених нижче інструкцій може спричинити ураження електричним струмом, пожежу та/ або серйозні травми.

ЗБЕРІГАЙТЕ ВСІ ПОПЕРЕДЖЕННЯ ТА ІНСТРУКЦІЇ ДЛЯ ВИКОРИСТАННЯ В МАЙБУТНЬОМУ.

Термін «електроінструмент» у попередженнях стосується електричного інструмента, що працює від електромережі (через шнур) або від акумулятора (без шнура).

БЕЗПЕКА РОБОЧОЇ ЗОНИ

■ Робоче місце має бути чистим і гарно освітленим. Неприбрана або погано освітлена робоча зона може стати причиною нещасного випадку.

■ Не працюйте з інструментом у вибухонебезпечному середовищі, наприклад за наявності легкозаймистих рідин, газів або пилу. Під час роботи інструмента утворюються іскри, від яких можуть зайнятися пил або випари.

■ Дітям і спостерігачам заборонено перебувати поруч з електроінструментом, що працює. Це може відволікати вас і призвести до втрати контролю.

ЕЛЕКТРОБЕЗПЕКА

■ Штепсельні вилки електроінструмента мають підходити до розеток. Заборонено модифікувати вилку будь-яким чином. Не використовуйте жодні перехідники для роботи із заземленими електроінструментами. Використання штепселів і розеток, у які не вносилися зміни, зменшує ризик ураження електричним струмом.

- Уникайте контакту частин тіла із заземленими поверхнями, такими як труби, батареї, плити й холодильники. У разі заземлення тіла збільшується ризик ураження електричним струмом.

■ Не експлуатуйте інструмент під час дощу або у вологих умовах. Потрапляння води в інструмент може збільшити ризик ураження електричним струмом або несправності, які можуть призвести до травмування.

■ Поводьтесь обережно зі шнуром живлення. Ніколи не використовуйте шнур живлення для перенесення, перетягування або вимкнення інструмента. Бережіть шнур живлення від джер тепла, мастил, гострих країв та рухомих частин. Пошкоджені або заплутані шнури живлення підвищують ризик ураження електричним струм

■ Під час роботи з електроінструментом надворі використовуйте подовжувач, призначений для зовнішніх робіт. Використання подовжувача, призначеного для зовнішніх робіт, зменшує ризик ураження електричним струмом.

Якщо роботи з інструментом у вологому середовищі не уникнути, скористайтеся вимикачем короткого замикання на землю

EGO

(ВКЗЗ). Використання ВКЗЗ зменшує ризик ураження електричним струмом.

ОСОБИСТА БЕЗПЕКА

■ Під час роботи з інструментом будьте уважні, стежте за своїми діями та мисліть розсудливо. Не працюйте з електроінструментом, якщо ви втомлені або перебуваєте під дією наркотичних речовин, алкоголю чи ліків. Навіть миттєва неуважність під час роботи з інструментом може призвести до серйозної травми.

Використовуйте засоби особистого захисту. Завжди носіть засоби захисту очей. Використання у відповідних умовах таких захисних засобів, як протипиловий респіратор, неслизьке захисне взуття, шолом-каска і навушники допоможе зменшити ризик травмування.

- Уникайте випадкового запуску інструмента. Перш ніж підключати електроінструмент до мережі живлення чи акумулятора, брати або переносити його, перевірте, чи встановлено перемикач у положення «вимкнено». Якщо переносити електроінструмент, тримаючи палець на вимикачі, або підключати його до джерела живлення, коли вимикач перебуває в положенні «увімкнено», це може призвести до травмування.

■ Перш ніж вмикати інструмент, слід зняти всі регулювальні клинці або гайкові ключі. Якщо залишити такий ключ на рухомій частині інструмента, це може призвести до травмування.

■ Не дотягуйтесь. Завжди міцно стійте на ногах і втримуйте рівновагу. Це дає змогу краще керувати інструментом у разі виникнення непередбачуваних ситуацій.

- Одягайтеся належним чином. Не носіть вільного одягу або прикрас. Стежте за тим, щоб волосся та одяг не потрапили на рухомі частини. Вільний одяг, прикраси або довге волосся можуть потрапити в рухомі частини.

Якщо пристрої обладнано системою видалення пилу, переконайтеся, що її правильно підключено і що ви використовуєте її належним чином. Використання пристрою для збирання пилу може зменшити небезпеку, пов'язану з пилом.

■ Не дозволяйте навичкам, отриманим після частого використання інструментів, змусити вас стати самовпевненими та ігнорувати принципи безпеки інструмента. Недбала дія може спричинити серйозну травму протягом долі секунди.

ВИКОРИСТАННЯ ІНСТРУМЕНТА ТА ДОГЛЯД ЗА НИМ

■ Не застосовуйте силу до інструмента.

Використовуйте належний електроінструмент відповідно до потреби. Правильно підібраний електроінструмент допоможе краще та безпечніше зробити роботу зі швидкістю, яка для нього передбачена.

■ Не використовуйте інструмент, якщо вимикач не вмикає або не вимикає його. Усі електроінструменти, якими неможливо керувати за допомогою перемикача, становлять небезпеку й підлягають ремонту.

■ Перш ніж проводити будь-які регулювання, замінювати приладдя або перед зберіганням слід вийняти штепсель з джерела живлення та/або вийняти з інструмента акумулятор, якщо він знімний. Такі запобіжні заходи безпеки зменшують ризик випадкового вмикання інструмента.

Зберігайте інструменти, що не використовуються у недоступному для дітей місці та не дозволяйте особам, які не знайомі з інструментом або цими інструкціями, керувати ним. Електроінструменти становлять небезпеку в руках недосвідчених користувачів.

- Обслуговуйте інструменти та приладдя. Перевіряйте їх на предмет розладнання чи блокування рухомих частин, а також будьяких обставин, які можуть вплинути на роботу інструмента. У разі пошкодження електроінструмент слід здати в ремонт, перш ніж користуватися ним. Часто нещасні випадки трапляються внаслідок неналежного технічного обслуговування інструментів.

- Тримайте різальні інструменти гострими й чистими. Належним чином доглянуті різальні інструменти з гострими ріжучими краями рідше блокуються, та ними легше керувати.

- Користуйтесь електроінструментом, приладдям і насадками для інструмента згідно з цією інструкцією, зважаючи на робочі умови та роботу, яку слід виконати. Використання електроінструмента не за призначенням може стати причиною виникнення небезпечних ситуацій.

■ Підтримуйте ручки та захватні поверхні сухими, чистими, без жиру та бруду. Слизькі ручки та захватні поверхні не дають змоги безпечно тримати та керувати інструментом у непередбачених ситуаціях.

ВИКОРИСТАННЯ АКУМУЛЯТОРНОГО ІНСТРУМЕНТА ТА ДОГЛЯД ЗА НИМ

■ Заряджайте лише за допомогою зарядного пристрою, вказаного виробником. Зарядний пристрій, який підходить для акумуляторів одного

виду, може спричинити ризик пожежі у випадку його використання з іншим акумулятором.

■ 3 інструментом слід використовувати лише призначені для нього акумуляторні батареї. Використання будь-яких інших акумуляторних батарей може призвести до травми або пожежі.

- Коли батарея не використовується, її слід тримати окремо від металевих предметів – затискачів паперу, монет, ключів, цвяхів, шурупів та інших дрібних предметів, які можуть замкнути клеми. Коротке замикання клем акумулятора може стати причиною опіків чи пожежі.

- У надто важких умовах експлуатації з акумулятора може витікати рідина; не доторкайтесь до неї. Якщо випадково ви все ж торкнулися її, слід промити це місце водою. Якщо рідина потрапила в очі, слід також звернутися до лікаря. Рідина, яка виступає з акумулятора, може спричинити подразнення або опіки.

■ Не використовуйте акумуляторну батарею або інструмент, які пошкоджено або змінено. Пошкоджені або змінені батареї можуть мати непередбачувану поведінку, що може спричинити пожежу, вибух або ризик травмування.

■ Не піддавайте акумуляторну батарею або інструмент дії вогню або високих температур. Вогонь або температура вище 130°C може причинити вибух.

- Дотримуйтесь усіх інструкцій щодо зарядження та не заряджайте акумуляторну батарею або інструмент за межами температурного діапазону, зазначеного в інструкціях. Зарядження неналежним чином або при температурах за межами вказаного діапазону може пошкодити акумулятор і збільшити ризик виникнення пожежі.

НАВЧАННЯ

■ Уважно ознайомтеся з інструкцією. Ознайомтеся з органами керування та правилами належного користування кущорізом.
■ Не дозволяйте користуватися цим інструментом особам, які не ознайомилися з інструкцією з експлуатації, або дітям. Місцеві нормативні акти можуть обмежувати вік оператора.
■ Пам'ятайте, що оператор або користувач несе відповідальність за нещасні випадки або збитки, заподіяні іншим особам чи їхньому майну.

ПІДГОТОВКА

■ Ніколи не використовуйте прилад, якщо поблизу є люди, особливо діти, чи домашні тварини.
■ Завжди одягайте засоби захисту очей і захисне

взуття під час роботи з інструментом.

■ Відстань між інструментом і сторонніми спостерігачами має бути не менше 15 м.
■ Ніколи не працюйте з інструментом, якщо ви втомлені або перебуваєте під дією алкоголю чи інших речовин.

ЕКСПЛУАТАЦІЯ

■ Працюйте з інструментом лише при денному світлі або при гарному штучному світлі.
■ Ніколи не користуйтесь інструментом із пошкодженими захисними пристроями чи щитками або без установлених захисних щитків.
■ Вмикаючи мотор, упевніться, що ви тримаєте руки та ноги на відстані від ріжучих елементів.
■ Завжди відключайте інструмент від джерела живлення (тобто виймайте акумуляторну батарею).
■ Коли інструмент залишається без нагляду;
■ перед очищенням засмічення;
■ перед перевіркою, очищенням інструмента або роботою з ним;
■ після зіткнення зі стороннім предметом;
■ коли інструмент починає незвично вібрувати.
■ Остерігайтеся травмування ніг і рук різальними засобами.
Завжди стежте за тим, щоб вентиляційні отвори були чистими й не засміченими.

ТЕХНИЧНЕ ОБСЛУГОВУВАННЯ ТА ЗБЕРІГАННЯ

■ Перед проведенням будь-яких операцій з обслуговування або очищення інструмента від'єднайте його від джерела живлення (тобто виймайте батарею).
■ Використовуйте лише рекомендовані виробником запасні деталі та приладдя.
■ Регулярно оглядайте інструмент і виконуйте його обслуговування. Доручайте ремонт інструмента лише вповноваженому спеціалісту з ремонту.
■ Коли інструмент не використовується, тримайте його в недосяжному для дітей місці.

ІНШІ ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ

■ Уникайте небезпечних середовищ. Не використовуйте прилади на вологих або мокрих схилах.
■ Запобіжники мають бути на місці та в робочому стані.

三GO

■ Тримайте руки та ноги подалі від місця різання.
- Щоб зменшити ризик отримання травми, ніколи не слід працювати на драбині або на будь-якій іншій небезпечній опорі. Ніколи не тримайте ріжучий пристрій вище висоти пояса.
■ Регулярно перевіряйте ріжучий пристрій через короткі проміжки часу під час роботи, або негайно, якщо помітна зміна в способі різання.
- Для досягнення найкращих результатів акумулятор потрібно заряджати при температурі від 5 °C до 40 °C. Не зберігайте його за межами приміщення або в автомобілі.
■ Перед наближенням зупиніть мотор і ріжучий пристрій.
■ Попередьте оператора про небезпеку відкидання леза (лише в разі використання леза з 3 зубцями).
■ Упор леза може мати місце, коли обертове лезо контактує з предметом, який він не зрізає негайно.

■ Упор леза може бути достатньо сильним і відштовхнути прилад і/або користувача в будьякому напрямку, і, можливо, призвести до втрати контролю над приладом.
■ Упор леза може статися без попередження, якщо лезо налетить на корчі, застопориться або заплутається.
■ Упор леза частіше відбуваються в областях, де важно побачити матеріал, що зрізається.

■ Не прикріплюйте лезо до приладу без належного встановлення всіх необхідних частин. Використання невідповідних деталей може призвести до вильоту леза та серйозного пошкодження оператора та/або сторонніх спостерігачів. Викидайте лезо, якщо воно зігнулося, деформувалося, тріснуло, зламалося або його пошкоджено будь-яким іншим чином. Використовуйте гостре лезо. Тупе лезо частіше зачіплюється і відкидається (лише в разі використання леза з 3 зубцями).

■ Лезо/ліска, що рухається, може спричинити пошкодження, коли продовжує обертатися після зупинки мотора або звільнення тригера. Підтримуйте належний контроль, доки лезо/ліска повністю не припинить обертатися.
- Акумуляторні інструменти не потрібно підключати до електричної розетки; отже, вони завжди в робочому стані. Будьте в курсі можливих небезпек, навіть якщо інструмент не працює. Будьте обережні, виконуючи технічне обслуговування чи догляд.

■ Не мийте шлангом; уникайте потрапляння води в мотор та електричні з'єднання.
Якщо виникають ситуації, які не розглядаються в цьому посібнику, проявляйте обережність і розсудливість. Зверніться до сервісного центру для клієнтів EGO по допомогу.
■ Використовуйте лише акумулятори та зарядні пристрої, перелічені на рис. А.

СПЕЦИФІКАЦІЇ

Ріжучий механізм Ударна головка
Діаметр ліски	2,4-міліметрованейлонова виталіска
Ширина різання 38 мм
Швидкість холостого ходу 5000/6000 кв	-1
Вага (без акумулятора) 1,59 кг
Діапазон рекомендованих робочих температур	0°C–40°C
Soovituslik hoiustamise temperatuur -20°C-70°C
Виміряний рівень звукової потужності L_WA	93,2 дБ(А)К=2,2 дБ(А)(РН1400Е)
	93,89 дБ(А)К=1,46 дБ(А)(РН1420Е)
	92 дБ(А)К=3,1 дБ(А)(РНХ1600)
Рівень звукового тиску на місці вуха оператора L_PA	73,2 дБ(А)К=3 дБ(А)(РН1400Е)
	81,6 дБ(А)К=3 дБ(А)(РН1420Е)
	86 дБ(А))К=3 дБ(А)(РНХ1600)
Гарантований рівень звукової потужності L_WA (виміряно відповідно до 2000/14/ЕС)	96 дБ(А)

Оцінкавібрації a_h	Переднядопоміжна ручка	4,2 м/с ^2 K=1,5м/с ^2 (PH1400E)
		2,23 м/с ^2 K=1,5 м/с ^2 (PH1420E)
		4,85 м/с ^2 K=1,5 м/с ^2 (PHX1600)
	Задня ручка	2,7 м/с ^2 K=1,5 м/с ^2 (PH1400E)
		2,03 м/с ^2 K=1,5 м/с ^2 (PH1420E)
		2,67 м/с ^2 K=1,5 м/с ^2 (PHX1600)

■ Зазначені вище параметри випробувано та виміряно з приводною головкою PH1400E/PH1420E/PHX1600;
■ Вказане загальне значення вібрації виміряне за стандартним методом тестування і може використовуватися для порівняння одного інструмента з іншим;
■ Заявлене сумарне значення вібрації може також використовуватись для попередньої оцінки впливу.

ПРИМІТКА. Емісія вібрації під час фактичного використання електроінструмента може відрізнятися від заявленої величини, у якій використовується інструмент. Щоб захистити оператора, користувач повинен вдягати рукавички та захисні навушники в реальних умовах використання.

ПАКУВАЛЬНИЙ СПИСОК

НАЗВА ДЕТАЛІ КІЛЬКІСТЬ
Насадка-лісковий тример	1
Щиток	1
Шестигранний ключ	1
Багатофункціональний ключ	1
Посібник користувача	1

Щоб дізнатися про рекомендовану ріжучу ліску, відвідайте веб-сайт egopowerplus.eu або зверніться до каталогу продукції EGO.

ОПИС

ОЗНАЙОМЛЕННЯ З НАСАДКОЮ-ЛИСКОВИМ ТРИМЕРОМ (рис. А)

1. Торцевий ковпачок
2. Вал ліскового тримера
3. Ріжуча ліска
4. Головка тримера (ударна головка)
5. Фіксатор
6. Лісковий ніж
7. Щиток
8. Шестигранний ключ
9. Багатофункціональний ключ

ПОПЕРЕДЖЕННЯ. Ніколи не використовуйте

інструмент, якщо щиток міцно не закріплено. Щиток завжди має бути на інструменті для захисту користувача.

ЗБИРАННЯ

ПОПЕРЕДЖЕННЯ. Якщо якісь частини пошкоджені або відсутні, не користуйтесь цим інструментом, доки вони не будуть замінені. Використання цього виробу з пошкодженими або відсутніми деталями може призвести до серйозних травм.

ПОПЕРЕДЖЕННЯ. Не намагайтеся вдосконалити цей лісковий тример або застосувати приладдя, не рекомендоване для нього. Кожна така заміна чи переробка є фактом неправильного користування, створює небезпечні умови й загрожує серйозними травмами.

ПОПЕРЕДЖЕННЯ. Щоб запобігти випадковому запуску, що може спричинити серйозні травми, завжди виймайте акумуляторну батарею з інструмента під час монтажу деталей.

УСТАНОВЛЕННЯ ЩИТКА

ПОПЕРЕДЖЕННЯ. Під час установлення або заміни щитка завжди слід носити рукавички. Остерігайтеся леза на щитку та захистіть руку від травм.

ПОПЕРЕДЖЕННЯ. Ніколи не використовуйте інструмент, якщо щиток міцно не закріплено. Щиток завжди має бути на інструменті для захисту користувача! Коли щиток зафіксовано, ніколи не намагайтеся зняти або відрегулювати щиток. Якщо потрібно замінити його, це має виконувати кваліфікований технічний персонал!

Відкрутіть і зніміть два гвинти з основи вала (рис. С), вирівняйте захисні монтажні отвори з отворами для

三GO

збирання, а потім закріпіть щиток на основі вала за допомогою двох гвинтів разом із двома пружинними шайбами (рис. D).

Переконайтесь, що захисний щиток закріплений відповідно до рисунків C і D, і будь-яке зворотне кріплення може призвести до великої небезпеки!

ПІД'ЄДНАННЯ НАСАДКИ-ЛІСКОВОГО ТРИМЕРА ДО ПРИВОДНОЇ ГОЛОВКИ

Ця насадка-лісковий тример призначена для використання з приводною головкою EGO PH1400E/PH1420E/PHX1600.

Див. розділ « УСТАНОВЛЕННЯ НАСАДКИ НА ПРИВОДНУ ГОЛОВКУ» в посібнику користувача приводної головки РН1400Е/РН1420Е/РНХ1600.

ЕКСПЛУАТАЦІЯ

ПОПЕРЕДЖЕННЯ. Знання виробу не має робити вас недбалим. Пам'ятайте, що півсекунди неуважності досить для серйозної травми.

ПОПЕРЕДЖЕННЯ. Завжди носіть засоби захисту органів зору та слуху. Без окулярів ви ризикуєте травмами очей від викинутих предметів та іншими серйозними травмами.

ЗАСТОСУВАННЯ

Ви можете використовувати цей виріб для цілі, зазначеної нижче:

ПРИМІТКА. Цей інструмент має використовуватись тільки за призначенням. Будь-яке інше використання вважається випадком використання не за призначенням.

Перед кожним використанням перевірте наявність пошкоджених/зношених деталей

Перевірте головку тримера, запобіжник і передню ручку, а також замініть будь-які частини, які тріснули, викривлені, зігнуті або пошкоджені.

Ріжучий лісковий ніж на краю щитка може затупитися з часом. Рекомендується періодично заточувати його за допомогою напилка або замінити його на нове лезо.

ПОПЕРЕДЖЕННЯ. Завжди слід носити рукавички під час кріплення або заміни щитка або заточування чи заміни леза. Зверніть увагу на розташування леза на щитку та захист вашої руки від травм.

ПОПЕРЕДЖЕННЯ. Щоб запобігти серйозним

травмам, вийміть акумуляторну батарею з приводної головки перед обслуговуванням, очищенням, заміною насадок або видаленням матеріалу з пристрою.

ВИКОРИСТАННЯ ЛІСКОВОГО ТРИМЕРА 3 ПРИВОДНОЮ ГОЛОВКОЮ

ПОПЕРЕДЖЕННЯ. Одягайтеся правильно, щоб зменшити ризик травми під час роботи з цим інструментом. Не носіть вільного одягу або прикрас. Одягайте захисні окуляри та навушники. Носіть важкі, довгі штани, міцне взуття та рукавички. Не носіть шорти, сандалі, не працюйте босоніж.

ПОПЕРЕДЖЕННЯ. Очищуйте ділянку підрізання перед кожним використанням. Видаліть усі предмети, такі як камені, бите скло, цвяхи, дроти або ліску, які можуть бути відкинуті або затягнуті в ріжуче обладнання. Приберіть із робочої області дітей, сторонніх і домашніх тварин. Принаймні тримайте всіх дітей, сторонніх спостерігачів і домашніх тварин на відстані не менше 15 м; проте для сторонніх спостерігачів усе одно може бути ризик від відкинутих предметів. Стороннім спостерігачам слід рекомендувати носити засоби захисту очей. Перед наближенням зупиніть мотор і ріжучий пристрій негайно.

Для безпечної та кращої роботи надягайте ремінець через плече. Відрегулюйте плечовий ремінець у зручному робочому положенні. Тримайте лісковий тример однією рукою за задню ручку, а іншою рукою за передню допоміжну ручку. Під час експлуатації інструмента тримайте його міцно обома руками. Лісковий тример необхідно тримати в зручному положенні, при чому задня ручка має бути на висоті стегна. Головка тримера має бути розташована паралельною до землі так, щоб вона легко контактувала з матеріалом, який треба зрізати, і щоб оператору не доводилося згинатися (рис. В).

ПОПЕРЕДЖЕННЯ. Плечовий ремінь також є механізмом швидкого звільнення в небезпечній ситуації. Коли трапляється надзвичайна ситуація, негайно зніміть його з плеча, незалежно від того, у який спосіб одягнено ремінь.

Після кожного використання очистьте тример

Див. розділ «ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ» для отримання вказівок з очищення

ЗАПУСК/ЗУПИНКА ІНСТРУМЕНТА

Див. розділ «ЗАПУСК/ЗУПИНКА ПРИВОДНОЇ ГОЛОВКИ» в посібнику користувача приводної головки PH1400E/PH1420E/PHX1600.

РЕГУЛЮВАННЯ ДОВЖИНИ РІЖУЧОЇ ЛІСКИ.

Тримерна головка дає оператору змогу випускати більше ріжучої ліски, не зупиняючи мотор. Коли ліска стирається або зношується, можна випустити додаткову ліску, злегка вдаривши головкою тримера об землю під час роботи з тримером (рис. Е).

ПРИМІТКА. Випуск ліски стане складнішим, коли ріжуча ліска стане коротшою.

ПОПЕРЕДЖЕННЯ. Не видаляйте та не змінюйте ріжуче лезо в зборі. Надмірна довжина ліски призведе до перегріву мотора та може спричинити серйозні травми.

ЗАМІНА ЛІСКИ

ПРИМІТКА. Завжди використовуйте рекомендовану нейлонову ріжучу ліску з діаметром, що не перевищує 2,4 мм. Використання іншої ліски, відмінної від указаної, може спричинити перегрівання ліскового тримера або його пошкодження.

ПОПЕРЕДЖЕННЯ. Ніколи не використовуйте металеву ліску, дріт або канат тощо. Вони можуть зламатись і стати небезпечними снарядами.

1. Виймання акумуляторної батареї
2. Видаліть залишкову ріжучу ліску, якщо це необхідно. Просто витягніть її вручну.
3. Відріжте ріжучу ліску довжиною 4 м, Вставте ліску в кріпильний отвір усередині вушка (рис. F). Натисніть і витягніть ліску з іншої сторони, доки не з'явиться рівна кількість ліски з обох боків котушки.
4. Натискайте, обертаючи фіксатор котушки в напрямку стрілки, щоб намотати ліску на котушку, доки на кожній стороні не з'явиться приблизно 14 см ліски (рис. G).
5. Натисніть на фіксатор котушки, тягнучи за ліску, щоб просувати ліску вручну, і перевірте, чи тримерну головку зібрано правильно.

Коли ріжуча ліска виривається з лінійного отвору або ріжуча ліска не випускається під час удару тримерної головки, виконайте такі кроки:

1. Вийміть акумуляторну батарею.
2. Натисніть на фіксатори тримача котушки та зніміть тримач котушки, витягнувши його (рис. H & I).
3. Видаліть ріжучу ліску з тримача котушки.
4. Тримаючи однією рукою основу котушки, іншою рукою візьміть тримач котушки і вирівняйте фіксатори на тримачі котушки з отворами на основі котушки (рис. J); долонею натисніть і повертайте тримач котушки ліворуч і праворуч, доки фіксатори

не скріпляться з основою котушки (рис К).

1. Дотримуйтесь інструкцій у розділі «ЗАМІНА ЛІСКИ», щоб заправити ріжучу ліску.

Якщо інструмент призначений для використання як кущоріз, виконайте дії, показані на рисунку L і M, щоб розібрати тримерну головку.

ТЕХНИЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ. Перед оглядом, чищенням або обслуговуванням пристрою зупиніть двигун, почекайте доки всі рухомі частини зупиняться, і вийміть акумуляторну батарею. Недотримання цих інструкцій може призвести до серйозних персональних травм або пошкодження майна.

ПОПЕРЕДЖЕННЯ. Використовуйте для технічного обслуговування лише ідентичні запчастини. Використання будь-яких інших частин створює небезпеку або може призвести до поломки виробу. Для гарантування безпеки та надійності всі роботи з ремонту, крім описаних в інструкціях з обслуговування, повинен проводити кваліфікований технічний спеціаліст.

ЗАГАЛЬНИЙ ТЕХНІЧНИЙ ДОГЛЯД

Не застосовуйте розчинники, коли чистите пластмасові деталі. Більшість пластмас чутливі до різноманітних промислових розчинників і можуть бути ними пошкоджені. Для видалення бруду, пилу, мастила тощо користуйтесь чистою ганчіркою.

ОЧИЩЕННЯ ПРИЛАДУ

■ Приберіть траву, яка могла намотатися на вал мотора або головку тримера.
■ Використовуйте невелику щітку або невеликий пилосос для очищення вентиляційних отворів ззаду на корпусі.
- Очистьте прилад вологою ганчіркою з м'яким миючим засобом.
■ Не використовуйте сильні миючі засоби на пластиковому корпусі або ручці. Вони можуть бути пошкоджені деякими ароматичними маслами, наприклад хвойним і лимонним, а також розчинниками, такими як гас. Вологість також може становити небезпеку удару. Обережно протріть вологу м'якою сухою тканиною.

ЗМАЩЕННЯ ЗУБЧАСТИХ ПЕРЕДАЧ

Зубчасті передачі в корпусі редуктора необхідно періодично змащувати трансмісійним мастилом. Перевіряйте рівень змащення корпусу редуктора приблизно кожні 50 годин роботи, знявши гвинт із гнізда

EGO

на боці корпусу.

Якщо на боках редуктора не видно мастила, виконайте кроки нижче, щоб залити трансмісійне мастило на 3/4 ємності.

Не заповнюйте редуктори повністю.

1. Тримайте лісковий тример на боці так, щоб герметичний гвинт був спрямований вгору.
2. Використовуйте багатофункціональний гайковий ключ, який входить у комплект, щоб відкрутити та зняти герметичний гвинт.
3. Використовуйте шприц для змащення (не входить у комплект), щоб влити мастило в отвір; не перевищуйте 3/4 ємності.
4. Затягніть герметичний гвинт після вливання.

ЗБЕРІГАННЯ ПРИЛАДУ

Вийміть акумуляторну батарею з тримера.
■ Перед зберіганням інструмент необхідно ретельно очистити.
Якщо насадка-лісковий тример знімається з приводної головки та зберігається окремо: установіть торцевий ковпачок на вал для насадок, щоб уникнути потрапляння бруду в муфту.
■ Зберігайте пристрій у сухому, добре вентильованому, закритому або високо розташованому недоступному для дітей місці. Не зберігайте пристрій біля мінеральних добрив, бензину та інших хімікатів.

Захист довкілля

Не викидайте електричне обладнання, акумулятор і зарядний пристрій у побутові відходи! Віднесіть цей виріб авторизованому переробнику й надайте його для роздільного збирання. Електроінструменти необхідно повернути в підприємство, що займається екологічно безпечною переробкою.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

НЕСПРАВНІСТЬ ПРИЧИНА ВИРІШЕННЯ
Лісковий тример не запускається.	▪ Акумуляторна батарея не приєднана до приводної головки.▪ Немає електричного контакту між приводною головкою та акумуляторною батареєю.▪ Акумуляторна батарея розряджена.▪ Важіль блокування та тригер не натиснуто одночасно.	▪ Прикріпіть акумулятор до приводної головки.▪ Вийміть акумулятор, перевірте контакти та встановіть акумулятор знову, доки він не зафіксується.▪ Заряджайте акумулятор зарядними пристроями EGO, переліченими в цьому посібнику.▪ Натисніть важіль блокування та утримуйте його, а потім натисніть на тригер, щоб увімкнути лісковий тример.
Лісковий тример зупиняється під час різання.	▪ Щиток не встановлено на тример, у результаті чого ріжуча ліска надмірно довга і мотор перевантажено.▪ Використовується важка ріжуча ліска.▪ У валі мотора або головці тримера застрягла трава.▪ Мотор перевантажено.▪ Акумулятор або лісковий тример занадто гарячі.▪ Акумулятор від’єднано від інструмента.▪ Акумуляторна батарея розряджена.	▪ Вийміть акумуляторну батарею та встановіт щиток на тример.▪ Використовуйте рекомендовану нейлонову ріжучу ліску з діаметром не більше 2,4 мм.▪ Зупиніть тример, вийміть акумулятор і витяг- траву з вала мотора та головки тримера.▪ Заберіть головку тримера з трави. Мотор відновить роботу, коли навантаження буде усунуто. Під час різання переміщайте тримерну головку в траву і з неї, і прибирайте не більше 20 см довжини за одне різання.▪ Дайте акумуляторній батареї або тримеру охолонути, доки температура не опуститься нижче 67 °C .▪ Знову встановіть акумуляторну батарею.▪ Заряджайте акумулятор зарядними пристроями EGO, переліченими в цьому посібнику.

UK

EGO

НЕСПРАВНІСТЬ ПРИЧИНА ВИРІШЕННЯ
Тримерна головка не просуває ліску.	▪ У валі мотора або головці тримера застрягла трава.▪ На котушці бракує ліски.▪ Тримерна головка брудна.▪ Лінія заплуталась у тримачі котушки.▪ Ліска занадто коротка.
Трава намоталася на головку тримера та корпус мотора.	▪ Різання високої трави на рівні землі.
Лезо не ріже ліску.	▪ Ріжучий лісковий ніж на краю щитка затупився.
Тріщини на тримерній головці або тримачі котушки поступово відкручуються на основі котушки.	▪ Головка тримера зношена.
Під час заміни ліски вона не може бути правильно завантажена в головку тримера.	▪ Лінії НАВАНТАЖЕННЯ тримача котушки не відповідають вушкам на основі котушки.▪ Ліска неправильно вставлена в кріпильний отвір у вушці.

UK

ГАРАНТИЯ

ПРАВИЛА ГАРАНТІЇ EGO

Будь ласка, відвідайте веб-сайт egopowerplus.eu для отримання повних умов гарантійної політики EGO.

ПРОЧЕТЕТЕ ВСИЧКИ ИНСТРУКЦИИ!

БЕЗОПАСНОСТ НА РАБОТНАТА ЗОНА
