Airboss DN 200105 - Kompresör STANLEY - Ücretsiz kullanım kılavuzu

Ürün Tipi	Taşınabilir Hava Kompresörü
Marka	Stanley
Model	Airboss DN 200105
Elektrik Beslemesi	230 V ~ 50 Hz, 16 A sigorta
Maksimum Tank Basıncı	10 bar (145 PSI)
Basınç Regülasyonu	Evet, döner düğme ile
Tank Manometresi	Evet, PSI ve BAR cinsinden ölçekli
Regüle Manometre	Evet
Emniyet Vanası	Evet, 10 bar'a ayarlı (ayarlanamaz)
Tahliye Vanası (Boşaltma)	Evet, küresel vana
Hızlı Bağlantı	Evet, hava hortumu için
Anahtar	Açma/Kapama, ışıklı gösterge
Aralıklı Çalışma	Çalışma faktörü ≤ %15 (dahili termal koruma)
Termal Koruma	Evet, aşırı ısınmada otomatik durma
Taşıma	Çıkarılabilir tutamak ve omuz askısı
Alet Sabitleme	Pnömatik alet veya hortum için cırt bant
Aksesuar Kutusu	Evet, entegre
Temizlik	Nemli bez ve yumuşak sabun; solvent kullanmayın
Yoğuşma Tahliyesi	Günlük, alt konumdaki tahliye vanası ile
Yedek Parçalar ve Onarılabilirlik	Yetkili servis merkezi aracılığıyla; orijinal parçalar kullanın
Kullanım Amacı	Şişirme, pnömatik aletler, boyama (solunabilir hava değil)
Güvenlik Önlemleri	Hava akımını kişilere yöneltmeyin; koruyucu gözlük takın; çocukları uzak tutun

Sık sorulan sorular - Airboss DN 200105 STANLEY

Maksimum tank basıncı nedir?

Maksimum basınç 10 bar (145 PSI)'dır. Emniyet vanası aşırı basıncı önlemek için bu değere ayarlanmıştır.

Çıkış basıncı nasıl ayarlanır?

Regülatör düğmesini kullanın (ref. D). Basıncı artırmak için saat yönünde, azaltmak için saat yönünün tersine çevirin. Regüle manometre (ref. C) ayarlanan basıncı gösterir.

Kompresör neden otomatik olarak duruyor?

Bu normaldir: kompresör, tank basıncı fabrika ayarlı üst sınıra ulaştığında durur. Basınç, devreye girme eşiğinin altına düştüğünde otomatik olarak yeniden başlar.

Kompresör çalışmazsa ne yapmalıyım?

Öncelikle elektrik beslemesini kontrol edin (priz, 16 A sigorta). Motor sıcaksa, termal koruma devreyi kesmiş olabilir. Birkaç dakika soğumaya bırakın. Sorun devam ederse, yetkili bir servis merkezine başvurun.

Tanktaki yoğuşma suyu nasıl boşaltılır?

Kompresörü durdurun ve basıncı tahliye edin. Cihazı tankın altındaki tahliye vanasına (ref. E) doğru eğin. Suyu boşaltmak için vanayı açın. Bu işlemi günlük olarak yapın.

Kompresörü boyama için kullanabilir miyim?

Evet, talimatlara uygun olarak: uygun bir basınç regülatörü kullanın, kompresörü boyama alanından en az 3 metre uzakta tutun (plastiğe solvent sıçramasını önlemek için).

Kompresör sürekli kullanılabilir mi?

Hayır, bu kompresör maksimum %15 çalışma faktörü ile aralıklı çalışma için tasarlanmıştır. Örneğin, saatte 9 dakikadan fazla değil. Sürekli kullanım aşırı ısınmaya ve termal koruma nedeniyle durmaya neden olur.

Kompresör nasıl temizlenir?

Cihazı fişten çekin ve soğumasını bekleyin. Yüzeyleri nemli bir bez ve biraz yumuşak sabunla temizleyin. Asla solvent veya yanıcı ürünler kullanmayın. Suyun içeri girmesine izin vermeyin.

Presostat seviyesinde hava kaçağı olursa ne yapmalıyım?

Bu genellikle aşınmış veya kirlenmiş bir geri dönüş valfini gösterir. Parçanın değiştirilmesi için yetkili bir servis merkezine başvurun. Kendiniz tamir etmeye çalışmayın.

Kompresörü basınç altındaki tankla taşıyabilir miyim?

Hayır, tank basınç altındayken cihazı asla taşımayın. Herhangi bir taşıma öncesinde, güç kaynağını fişten çekin, basınçlı havayı boşaltın ve yoğuşmayı boşaltın.

KULLANIM KILAVUZU Airboss DN 200105 STANLEY

Bu kullanim kilavuzunu gelecekte danismak icin muhafaza ediniz

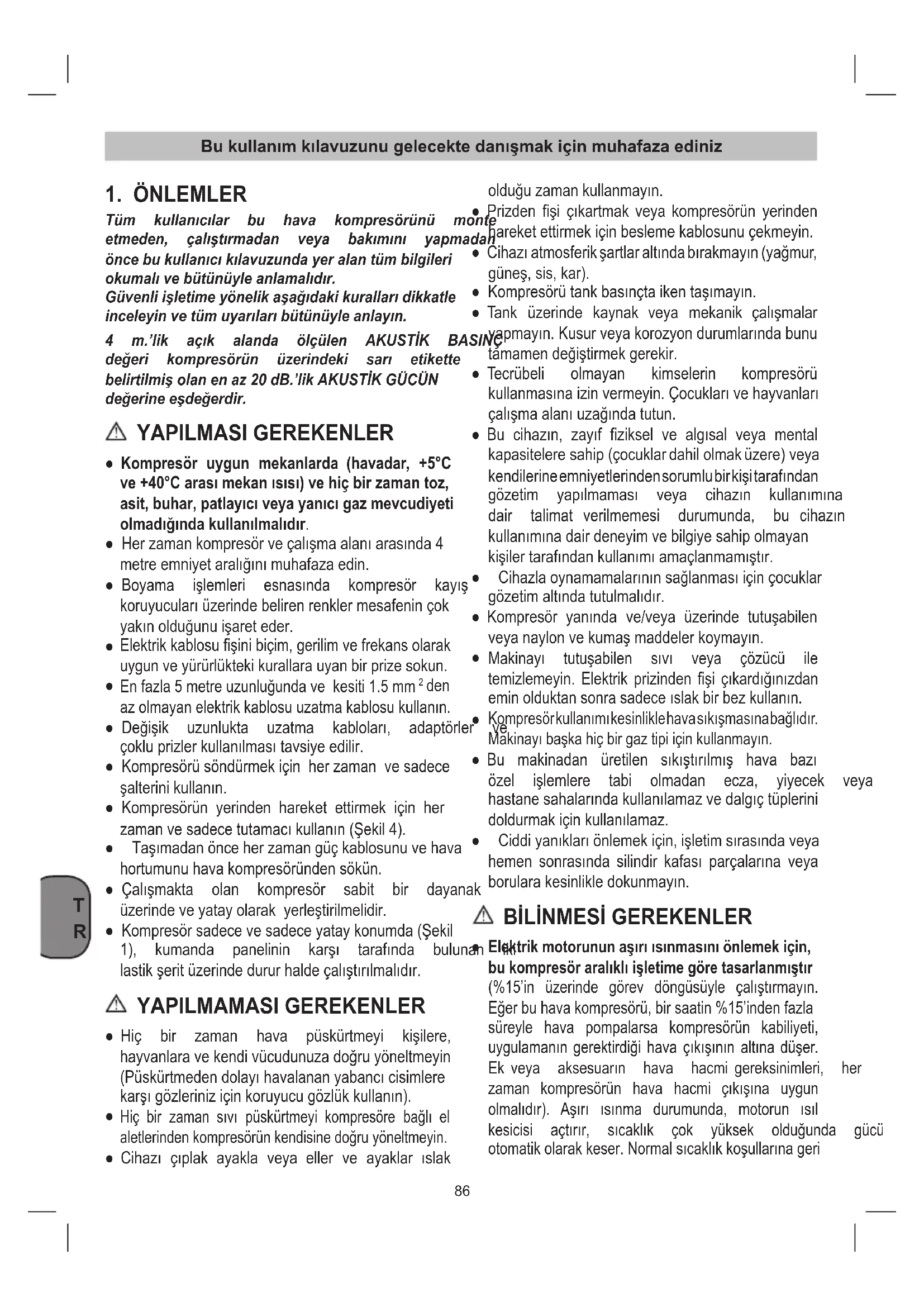

1. ÖNLEMLER

Tüm kullanıclar bu hava kompresörün ünetmeden, calistirmadan veya bakimini yapn.Once bu kullanı kilavuzunda yer alan:tüm bilgileri okumal ve buttunüyle anlamalidir.

Güvenli istetime yönelik asagidaki kurllari dikkatle inceleyin ve:tum uyarilari butunüyle anlayin.

4 m.lik açik alanda ölcülen AKUSTIK B, değeri kompresörün üzerindeki sari etikette belirtilmş olan en az 20 dB.lik AKUSTIK GUCUN değerine esdeğerdir.

YAPILMASIGEREKENLER

• Kompresör uygun mekanlarda (havadar, +5°C ve +40°C arasi mekan isisi) ve hiç bir zaman toz, asit, buhar, patlayici veya yanici gaz mevcudiyeti olmadigiinda kullanilmaldir.
  Her zaman kompresor ve calisma alaniarasinda 4 metre emniyet araligiin muhafaza edin.
• Boyama islemleri esnasindo kompresor kayis koruyuculari uzerinde beliren renkler mesafenin yok yakın oldugunu,isaret eder.
• Elektrik kablosu fisini bicim, gerilim ve frekans olarak uygun ve yururlukteki kurallara uyan bir prize dokun.
• En fazla 5 metre uzunlugunda ve kesiti 1.5 ~mm^2 den az olmayan elektrik kablosu uzatma kablosu kullanin.
• Degisik uzunlukta uzatma kabolari, adaptörlerçoklu prizler kullanıması tavyiye editir.
• Kompresörü sondereğmek ilen her zaman ve sadece salterini kullanin.
• Kompresörün yerinden hareket etirmek icin her zaman ve sadece tutamacı kullanın (Şekil 4).
• Tasimadan once her zaman güç kablosunu ve hava hortumunu hava kompresörunden sökün.
• Calismakta olan kompresor sabit bir dayanak uzerinde ve yatay olarak yerleştilmelidir.
• Kompresor sadece ve sadece yatay konumda (Sekil 1), kumanda panelinin karst tarafinda bulunlastik serit uzerinde durur halde calistirilmaldir.

YAPILMAMASI GEREKENLER

• Hiç bir zaman hava puskurtmeyi kiselere, hayvanlara ve kendi vucudunuzadoğan yoneltmeyin (Puskurtmeden dolayi havalanan yabancisilmere karşi gozleriniz icin koruyucu gozluk kullanin).
• Hiç bir zaman svi puskurt Meyi kompresö bögli el aletlerinden kompresörün kendisineDOGRU yönelt Meyin.
  Cihazi ciplak ayakla veya ellr ve ayaklar Islak

oldugu zaman kullanmayin.

Prizden fisi cikartmak veya kompresorun yerinden hareket etirmek icin besleme kablosunu cekmeyin.
Cihazi atmosferik sartlar alto da birakmayin (yağmur, güneş, sis, kar).
- Kompresörü tank basinçta iken taşimayın.
Tank uzerinde kaynak veya mekanik calismalar yapmayin. Kusur veya korozyon durumlarda bunu tamamen degistirmek gerekir.

• Tecrübeli olmayan kimselerin kompresörkullanmasina izin vermeyin. Çocuklari ve hayvanlari calisma alani uzaginda tutun.
• Bu cihazin, zayif fiziksel ve algisal veya mental kapasitelere sahip (cocuklar dahil olmak uzere) veya Kendilerine emniyetlerinden sorumlubir kiskitarafindan gozetim yapilmaması veya cihazin kullanimina dair talimat verilmemesi durumunda, bu cihazin kullanimina dair deneyim ve bilgiye sahip olmayan kiskiler tarafindan kullanimi amaçlanmamistr.
• Cihazla oynamamalarinin saglanmasi icin;cocuklar gozetim.altinda tutulmaldir.
• Kompresör yaninda ve/veya üzerinde tutusabilen veya naylon ve kumas maddeler koymayın.
• Makinayi tutusabilen sivi veyaoczucı ile temizlemeyin. Elektrik prizinden fisiçikardıgünizdan emin olduktan sonra sadeceIslak bir bez kullanın.
• Kompresörkullanıkesinliklehavasışmasınabalıkir. ve Makinayi baska hiçbir gaz tiplin kullanmayın.
• Bu makinadan üretilen sikişirilmı hava bazı özel ilemlere tabi olmadan ecza, yiyecek veya hastane sahalarinda kullanilamaz ve dalgün tiplerini doldurmak icin kullanilamaz.
• Ciddi yaniklari onlemek icin, isletim sirasinda veya hemen sonrasinda silindir kafasi parcalarina veya borulara kesinlikle dokunmayin.

BILINMESIGEREKENLER

Elektrik motorun un asiri isinmasini onlemek icin, bu kompressor aralikl isletime gore tasarlanmistir (%15'in uzerinde gorev dongusüyle calistirmayin. Eger bu hava kompressor, bir saatin %15'inden fazla sureyle hava pompalarsa kompressorun kabiliyeti, uygulamanin gerektirdigi hava cikisin altina duser. Ek veya aksesuarin hava hacmi gereksinimleri, her zaman kompressorun hava hacmi cikisina uygun olmalidir). Asiri sinma durumunda, motorun isil kesicisi aztirir, sicaklik cok yuksek oldugunda gücu otomatik olarak keser. Normal sicaklik kosullarina geri

donulugunde motor otomatik olarak yeniden besteht.

• Bu kompresör bir elektrik kayınagna®, baglı ilken ve Açma/Kapama anahtarı “ON” (Devrede) konumunda ilken kompresör, dongusunu otomatik olarak erfolgkeiten ile.

• Hicbir hareketli aksama kesinlikle dokunmayin.

• Tüm organlarinizi,-SAÇıniZI, giysilerinizi ve takilarinizi hareketli aksamdan uzak tutun.
  Tüm korumalar ve kapaklar yerindedehyakompresörünükesinlikle calistirmayın.

• Asla kompresörün üzerinde durmayin.

• Kompresör, makinenin güvenligini saglamak amaciyla, basçşalterinin arizalanmasi durumunda açırban bir güvenlik vanasi ile donatilm,stir.

• Basinç进展情况

• Basinç进展情况
• Basinç进展情况
• Basinç进展情况
• Pnömatik bir el aletini kompresörden gelen sikiştinilmı hava borusuna böglanti ilemi sirasinda, bu borudan Çikan hava akimi kesinlikle kesmek gerekir.
• Ongörülen degişik kullanımlarda sikişirilmışı hava kullanı (sisirme, pnömatik el aletleri, boyama, sadece su bazlı deterjanlarla yikama v.b.) her durum icin kurallari tanıva ve uyma gerektirir.
• Bu kompresörle birlikte kullandiginiz her tur ekin veya aksesuarin imalatçisi tarafindan önerilen maksimum izin verilebilir basinci kesinlikle gezmeyin.

2. ÖZELLIKLE (Resim 1-2-3)

A. Açma/Kapama (I/O) Anahtarı: Anahtar, kompresör übatisfmak ve durdurmak ilen kullanıan devreye alma mekanizmasidir. Anahtar "Devrede" iken tank basinci fabrikada ayarlanan calisma basincin Üst sinirina ulasincaya kadarnotor ve pompa hava sikistiracaktir. Tank basinci fabrikada ayarlanan "devreye girme" basincin altina dusugunde kompresör otomatik olarak tekrar hava sikistirmaya baslayacaktir.
B. Tank Basinci Göstergesi: Tank basinci gõstergesi, tankta mevcut hava basincini PSI (ve BAR) cinsinden gosterir.
C. Düzenlenmis Basinç Göstergesi: Düzenlenmis basinç gostaresi, regulatorun ayarina gore tahiye hatina boşaltilmasina izin verilen basinç miktarini gosterir.
D. Regulator Düğmesi: Regulator Düğmesi, tahiyehattinda bulunacad hava basincini ayarlamak icin kullanilir. Tahliye havasi basinci, yuvarlak Düğme saat yönunde cevrilerek artirilir ve Düğme saat yönünun tersi yonde cevrilerek azaltilir.
E. Drenaj Vanasi: Açildüzinda tanktaki nemi boşaltan küresel tip vana.
F. Hizli Baglanti: Hizli baglanti, havahattini aletinize baglamada kullanilir.
G. Güvenlik vanasi: Güvenlik vanasi, hava tanklarinda asiri basınc birikmesini onlemek üzere ayarlanir. Bu vana fabrikada önceden 10 bar'a (145 PSI) ayarlanir ve tank basinci bu basinca ulasincaya dek ilevsizdir. Bu güvenlik vanasini ayarlamaya veya iptal etmeye kalkismanyin. Bu vanada yapilacak herhangi bir ayarlama, ciddi yaralanmalara neden olabilir. Bu cihazın

servis veya bakim gerektirmesi durumunda, bir Yetkili Servis Merkezine basvurun.

H. Kaldirma/taşima kulpu.

I. Kolay tasima ve kullanim icin omuz askisi: Kompresor, omuz askisi kullanilarak rahatca tasinabilitir.

Metal halkalar halihazirda takili degilse, iki halkayi aluminyum kulpun uclarindaki iki delige gecirin (Sekil 7a'de gosterildigi gibi).
- Askiyi kompresore tutturmak icin: yayil kancelari kulpun uclarindaki metal halkalara gecirerek omuz askisini takin (Sekil 7b'de gosterildigi gibi).

J. Tak/cikar bant: Kompresor bir Velcro cirt bantla tamamlanmistr. Bu Velcro cirt bant, havayla calisan bir aleti (ornegin,percin tabancasi) veya bir PVC uzatma borusunu kompresorun govdesine sabitlemek icin kullanilabilir (Sekil 6a ve 6b'de gosterildigi sekilde).

K. Aksesuarlar icin saklama kutusu.

3. KULLANIM KAPSAMI

Kompresör, sikistirilmı hava ile calisan aletler icin sikistirilmı hava üretmek uzere tasaranmistir.

Makinemizin ticari uygulamalar veya sanayi uygulamalar içın tasarlanmadigi hususunu aklinizdan ckarma-. yin. Makinenin ticari veya sanayi veya muadili amaclarla kullanimi garantimiz kapsaminda degildir.

Makine, sadece ongorulmş olan amaci icin kullani lacaktir. Baska herhangi bir kullanim suiistimal olarak kabul edilir. BundanDOGACAK, niteliğne olursa olsun her turlu hasar veya yaralanmadan kullanici/operatör ve imalatci sorumlu olacaktir.

4. GERIILIM

Kompresor, darbeye dayanikl fise sahip bir kablosu ile donatilmistir. Bu kablo, bir 16 A sigorta ile korunan darbeye dayanikl herhangi bir 230V 50Hz prize takilabilir. Makineyi kullanmadan once, geriliminin, anma degerleri plakasinda belirtilen liklere oldugundan emin olun. Uzun besleme kabolari, uzatmalar, kablo makaralarvi, vb. gerilimde du neden olur ve motorun calistirilmasin engell +5^ nin altindaki sicaklikarda, gerglinkten dolayi motorun calistirilmasi tehlkeley girebilir.

5. BAŞLATMA ÖNCESİ PROSEDÜRLER

• Makineyi nakliye hasari emareleri icin Herhangi bir hasari derhal kompresoru teslim eden firmaya bildirin.
  Tanklarin drenajinin yapildigi ve tanklarda nem veya kir bulunmadiigi dokrulayin.
  Kompresor, calisan tuketicinin yaninda kurulmalidir.
• Uzun havai hatlardan ve uzun besleme hatlarindan (uzatmalar) kacinin.
• Emilen havanin kurve tozsum oldugundan emin olun.
  Kompresorunemli veya yas odalara kurmayin.
• Kompresör sadece uygun odalarda kullanilabilir (iyi havalandirilan ve ortam sicutigi +5^ ila olan). Oda hiçbir toz, asit, buhar, patlayici veya yanici gaz olmamalidir.
• Kompresör kuru odalarda kullanim,—çin)—m)—ir. Kompresörün,—isin su puskurtulerek yapildigi—alanlarda kullanilmasi—asaktir.

6. ISLETIM TALIMATLARI

6.1 Bāslatma Prosedürleri

1. Açma/Kapama anahtarinin Devre Dişi Oldugunuogrulayin.
2. Tank havasi basincinin 0 PSI'da oldugunuogrulayin.
3. Hava hortumunu tahiyehattina baglayin.
4. Birimin fişini dizgün topraklanmş bir prize takın.
5. Açma/Kapama anahtarina basarak anahtari devreye alin. Açma/Kapama anahtarinin isigi yanarak kompresörün devrede oldugunu进展情况kompresör, tank basincinin muhafaza edilme saglamak icin otomatik olarak devreye girip Çiakaktir.
6. Basinç regulatórinü, havali alel icin gereklidoğan basinç ayarina ayarlayin.

6.2 Kapatma Prosedürleri

1. Açma/Kapama anahtarina basarak anahtarı Devre Dişi konuma getirin.

7. TEMIZLIK VE BAKIM

sbeke Uyaril

Makinede herhangi bir temizlik ve bakim calismasi yapmadan once guc kablosunu cekin.

Kompresor tamamen soguyuncaya kadar bekleyin.
yepilir. Uyar!
Herhangi bir temizlik ve bakim calismasindan once daima tankin basincini giderin.

7.1 Temizlik

eeyinMumkun oldugunca emniyet cihazlarinin kirlenmesi ni ve tozlanmasini onleyin. Makineyi temiz bir bezle silin veya makineye duusuk basincta sikistilmis hiapirpuskurtun.

• Kullandiktan hemen sonra makineyi temizlemenizi oneririz.
• Makineyi bir nemli bezle ve yumusak sabunla duzen-li olarak temizleyin. Temizlik ajanlari veya solventleri kullanmayin; bunlar makinenin plastik parçalarına hasar verebilir. Makinenin icine su girmemesini sag-layin.
  4066zlikten once hortumu ve puskurtme alelerini kompresorden ayirin. Kompresoru suyla, solventlerle veya vb. maddelerle temizlemeyin.

7.2 Tank drenaji

Yogusa suyu her gun drenaj vanasi (ref. E) (basin tankin in alteinda) acilarak boşaltilmalidir.

1. Kompresörun Devre Dişi birakildigiindan emin olun.
2. Kolundan tutarak kompresorü drenaj vanasina umdalogru, vana tankin.altinda kalacak sekilde egin.
3. Drenaj vanasini dondurerek vanayi acin.
4. Tüm nim uzaklastirilcaya kadar kompresörü eğik tutun.

Uyari!

Basilici kaptaki kondansat artik yag icerir. Kon-dansati cevreyle uyumlu bir bucimde uygun toplama noktasinda bertaraf edin.

7.3 Emniyet ventili (ref. G)

Emniyet ventili, basınc tupünun azami basincina gore yarlanmistir. Emniyet ventilinin ayarındeşistirmek veya mühürunjçikarmak yasaktı. Gerekl olduğu durumlarda devreye girmesini dokru fonksiyon edebilmesisini-SAglayabilmek icin emniyet ventiline arada bir basilarak devreye alınacaktı. Basınl havanin disari

çiktıduyulabilinceyehalkadançekin(Şkil8).Sonra halkayi tekrar birakin.

7.4 Depolama

Uyari!

Sebeke fisini prisden cekin, makineyi ve baglu olan tum pnömatik aleteri havalandirn. Kompresörkapatin ve kompresörün yetkisiz kisiigure tekrar calistirilamayacak bicimde emniyete alindigindan emin olun.

Uyari!

Kompresoru sadece, yetkisiz kisilerin giremeyecegi kuru bir yerde depolayin. Daima dok olarak, salanmayacak bicimde depolayin!

7.4.1 Saklama

Kompresor sadece saklama amaciyla dikey bir konumda, lastik ayak uzerinde durur halde birakilabilir (Sekil 5'te goruldugu gibi).

8. BERTARAF VE GERİ DONÜŞÜM

Birim ve aksesuarleri, metal ve plastik gibi;cseitli maddelerden yapilmıstir. Arizali bileşenler özel atik olarakbertaraf edilmelidir. Bayinize veya yerel danismaniniza danisir.

9. MÜMKUN ANORMALLIKLER VE KABUL EDILEN ilgili MUDAHALELER

Not: Herhangi bir onarim veya ayarlama yapmadan once guc kaynagini ve tank basincini kaldirin.

Yaplacak her hangi baska bir mudahale, original yedek parcalari talep edilerek yetkili Bakim Servislerinde icra edilmelidir. Makinayi kurcalamak emniyetehlikeye sokar ve ilgili garantiyi geçersiz kilar.
