KULLANIM KILAVUZU SXCMD15WE STANLEY

Kullanma talimati (Asıl yönergelerin çevirisi)

Tüm kimlik verileri: üretici, model, kod ve seri numarası, bu kılavuzun son sayfasına yapıştırılmış olan AT etiketi üzerine basılmıştır.

TEKNİK VERİLER: Lütfen bu kılavuzun son sayfasına yapıştırılmış olan etikete bakınız

1 - İmalatçı bilgileri

2 - CE işareti ve WEEE sembolü

3 - Tip / Kod / Seri Numarası

4 - (l/dak) ve (cfm) cinsinden ifade edilen hava yer değişimi

5 - (l/dak) ve (cfm) cinsinden ifade edilen, kompresör tarafından

6 - Maksimum işletme basıncı (bar ve PSI), depo kapasitesi (l),

dakikada devir (RPM), ağırlık (kg)

7 - dB(A) cinsinden garanti edilen ses gücü seviyesi

dB(A) olarak ölçülen ses gücü seviyesi

8 - Elektrikle ilgili bilgiler: gerilim (V), frekans (Hz), soğurma (A) ve

(kW) ile (HP) cinsinden güç

11 - Üretim/imalat yılı10

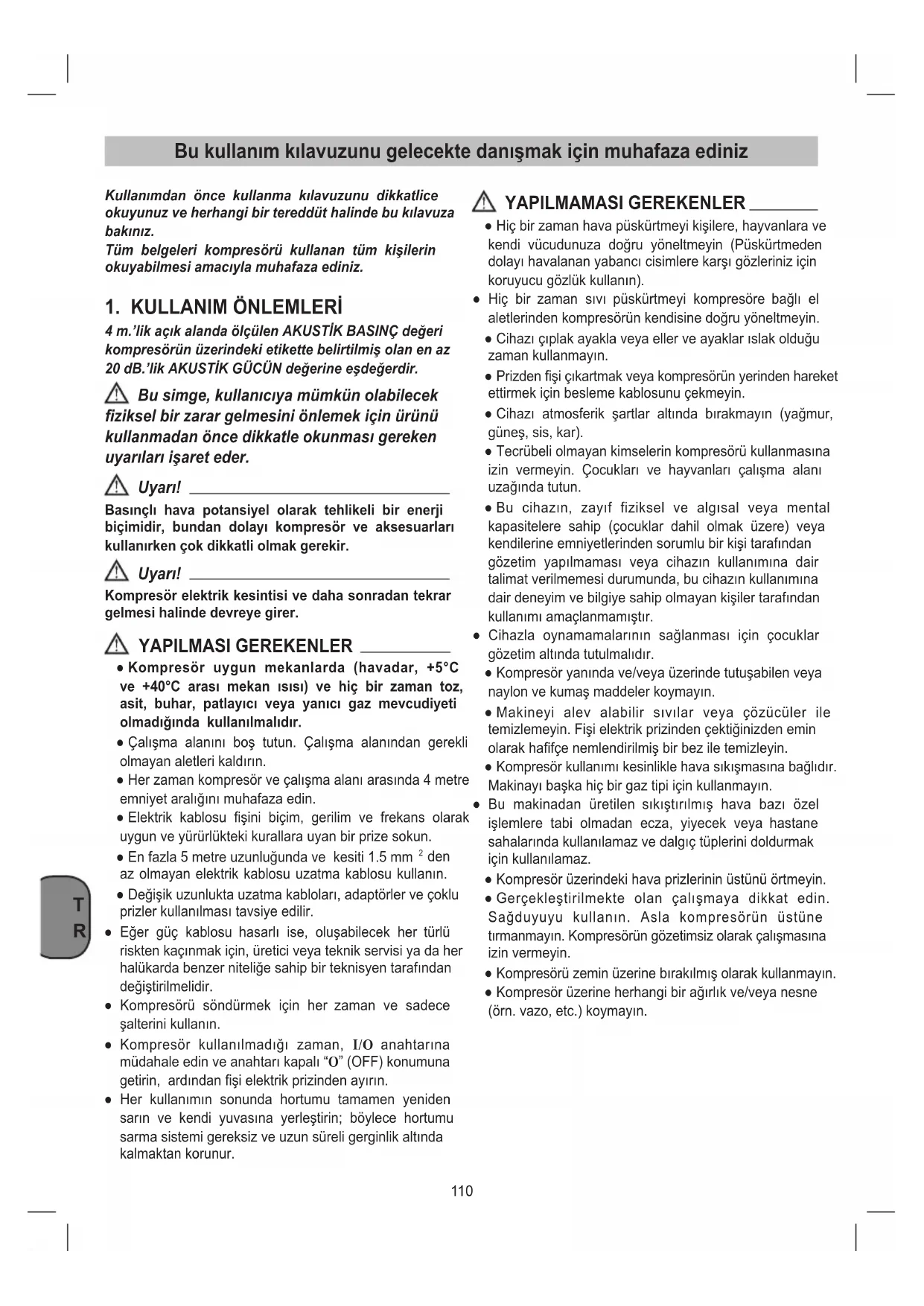

Bu kullanım kılavuzunu gelecekte danışmak için muhafaza ediniz Kullanımdan önce kullanma kılavuzunu dikkatlice okuyunuz ve herhangi bir tereddüt halinde bu kılavuza bakınız. Tüm belgeleri kompresörü kullanan tüm kişilerin okuyabilmesi amacıyla muhafaza ediniz.

1. KULLANIM ÖNLEMLERİ

4 m.’lik açık alanda ölçülen AKUSTİK BASINÇ değeri kompresörün üzerindeki etikette belirtilmiş olan en az 20 dB.’lik AKUSTİK GÜCÜN değerine eşdeğerdir. Bu simge, kullanıcıya mümkün olabilecek ziksel bir zarar gelmesini önlemek için ürünü kullanmadan önce dikkatle okunması gereken uyarıları işaret eder. Uyarı! Basınçlı hava potansiyel olarak tehlikeli bir enerji biçimidir, bundan dolayı kompresör ve aksesuarları kullanırken çok dikkatli olmak gerekir. Uyarı! Kompresör elektrik kesintisi ve daha sonradan tekrar gelmesi halinde devreye girer. YAPILMASI GEREKENLER ● Kompresör uygun mekanlarda (havadar, +5°C ve +40°C arası mekan ısısı) ve hiç bir zaman toz, asit, buhar, patlayıcı veya yanıcı gaz mevcudiyeti olmadığında kullanılmalıdır. ● Çalışma alanını boş tutun. Çalışma alanından gerekli olmayan aletleri kaldırın. ● Her zaman kompresör ve çalışma alanı arasında 4 metre emniyet aralığını muhafaza edin. ● Elektrik kablosu şini biçim, gerilim ve frekans olarak uygun ve yürürlükteki kurallara uyan bir prize sokun. ● En fazla 5 metre uzunluğunda ve kesiti 1.5 mm

den az olmayan elektrik kablosu uzatma kablosu kullanın. ● Değişik uzunlukta uzatma kabloları, adaptörler ve çoklu prizler kullanılması tavsiye edilir. ● Eğer güç kablosu hasarlı ise, oluşabilecek her türlü riskten kaçınmak için, üretici veya teknik servisi ya da her halükarda benzer niteliğe sahip bir teknisyen tarafından değiştirilmelidir. ● Kompresörü söndürmek için her zaman ve sadece şalterini kullanın. ● Kompresör kullanılmadığı zaman, I/O anahtarına müdahale edin ve anahtarı kapalı “O” (OFF) konumuna getirin, ardından şi elektrik prizinden ayırın. ● Her kullanımın sonunda hortumu tamamen yeniden sarın ve kendi yuvasına yerleştirin; böylece hortumu sarma sistemi gereksiz ve uzun süreli gerginlik altında kalmaktan korunur. YAPILMAMASI GEREKENLER ● Hiç bir zaman hava püskürtmeyi kişilere, hayvanlara ve kendi vücudunuza doğru yöneltmeyin (Püskürtmeden dolayı havalanan yabancı cisimlere karşı gözleriniz için koruyucu gözlük kullanın). ● Hiç bir zaman sıvı püskürtmeyi kompresöre bağlı el aletlerinden kompresörün kendisine doğru yöneltmeyin. ● Cihazı çıplak ayakla veya eller ve ayaklar ıslak olduğu zaman kullanmayın. ● Prizden şi çıkartmak veya kompresörün yerinden hareket ettirmek için besleme kablosunu çekmeyin. ● Cihazı atmosferik şartlar altında bırakmayın (yağmur, güneş, sis, kar). ● Tecrübeli olmayan kimselerin kompresörü kullanmasına izin vermeyin. Çocukları ve hayvanları çalışma alanı uzağında tutun. ● Bu cihazın, zayıf fiziksel ve algısal veya mental kapasitelere sahip (çocuklar dahil olmak üzere) veya kendilerine emniyetlerinden sorumlu bir kişi tarafından gözetim yapılmaması veya cihazın kullanımına dair talimat verilmemesi durumunda, bu cihazın kullanımına dair deneyim ve bilgiye sahip olmayan kişiler tarafından kullanımı amaçlanmamıştır. ● Cihazla oynamamalarının sağlanması için çocuklar gözetim altında tutulmalıdır. ● Kompresör yanında ve/veya üzerinde tutuşabilen veya naylon ve kumaş maddeler koymayın. ● Makineyi alev alabilir sıvılar veya çözücüler ile temizlemeyin. Fişi elektrik prizinden çektiğinizden emin olarak hafçe nemlendirilmiş bir bez ile temizleyin. ● Kompresör kullanımı kesinlikle hava sıkışmasına bağlıdır. Makinayı başka hiç bir gaz tipi için kullanmayın. ● Bu makinadan üretilen sıkıştırılmış hava bazı özel işlemlere tabi olmadan ecza, yiyecek veya hastane sahalarında kullanılamaz ve dalgıç tüplerini doldurmak için kullanılamaz. ● Kompresör üzerindeki hava prizlerinin üstünü örtmeyin. ● Gerçekleştirilmekte olan çalışmaya dikkat edin. Sağduyuyu kullanın. Asla kompresörün üstüne tırmanmayın. Kompresörün gözetimsiz olarak çalışmasına izin vermeyin. ● Kompresörü zemin üzerine bırakılmış olarak kullanmayın. ● Kompresör üzerine herhangi bir ağırlık ve/veya nesne (örn. vazo, etc.) koymayın.111

2. CİHAZ İLE İLGİLİ AÇIKLAMA

1. Aspirasyon havası ltresi

● Hava kompresörü ● Montaj talimatları kağıdı ● Kauçuk ara parçalar (4) ● Talimatlar kılavuzu ve diğer belgeler

Kompresör, sıkıştırılmış hava ile çalışan aletler için sıkıştırılmış hava üretmek üzere tasarlanmıştır. Makinemizin ticari uygulamalar veya sanayi uygulamaları için tasarlanmadığı hususunu aklınızdan çıkarmayın. Makinenin ticari veya sanayi veya muadili amaçlarla kullanımı garantimiz kapsamında değildir. Makine, sadece öngörülmüş olan amacı için kullanılacaktır. Başka herhangi bir kullanım suiistimal olarak kabul edilir. Bundan doğacak, niteliği ne olursa olsun her türlü hasar veya yaralanmadan kullanıcı/operatör ve imalatçı sorumlu olacaktır.

BİLİNMESİ GEREKENLER

● Bu kompresör, (örneğin S3 25 % 2.5 dakika çalışmayı ve 7.5 dakika molayı ifade eder) elektrikli motorun aşırı ısınması önlemek için teknik veri plakasının üzerinde belirtilmiş süreksiz bir oran ile çalışmak için imal edilmiştir. Bu meydana geldiğinde motorda bulunan termik koruyucu müdahale eder, aşırı akım emmeden dolayı hararet yükseldiğinde otomatik olarak gerilimi keser. ● Kompresörde çift yalıtım sistemi mevcuttur, topraklama bağlantısına ihtiyaç duymaz. ● Pnömatik bir el aletini kompresörden gelen sıkıştırılmış hava borusuna bağlantı işlemi sırasında, bu borudan çıkan hava akımını kesinlikle kesmek gerekir. ● Basınçlı havanın öngörülen farklı şekillerde kullanımı (şişirme, üeme, pnömatik aletler, vb.) her bir duruma özgü öngörülen kuralların tanınmasını ve bunlara uyulmasını gerektirir. ● Tüketilen hava miktarı ile pnömatik aletin ve kullanılacak bağlantı hortumlarının (kompresör ile) maksimum çalışma basıncının, basınç regülatöründe (ürüne dahil değildir) ayarlanan basınç ile ve kompresörün verdiği hava miktarı ile uyumlu olduğunu teyit edin. ● Kompresörün performansları deniz seviyesi üzerinde 0 ile 1000 metre arasında işleyiş için garanti edilir.112

● Makineyi nakliye hasarı emareleri için inceleyin. Herhangi bir hasarı derhal kompresörü teslim eden rmaya bildirin. ● Kompresör, çalışan tüketicinin yanında kurulmalıdır. ● Uzatma kablolarının kullanılması önerilmez. ● Emilen havanın kuru ve tozsuz olduğundan emin olun. ● Kompresörü nemli veya yaş odalara kurmayın. ● Kompresör sadece uygun odalarda kullanılabilir (iyi havalandırılan ve ortam sıcaklığı +5°C ila +40°C olan). Oda hiçbir toz, asit, buhar, patlayıcı veya yanıcı gaz olmamalıdır. ● Kompresör kuru odalarda kullanım için tasarlanmıştır. Kompresörün, işin su püskürtülerek yapıldığı alanlarda kullanılması yasaktır. Dikkat! Bu kompresör yalnızca ağırlığını taşıyabilecek kapasiteye sahip bir duvara sabitlenmiş olarak kullanılmalıdır; kompresörün farklı herhangi bir kongürasyon ile kullanılması yasaktır.

Kompresörü ambalajından çıkardıktan ve sağlamlığından emin olduktan sonra, “ambalajın içeriği” bölümünde belirtilen tüm bileşenlerin kutu içerisinde var olduğunu teyit edin. Kompresörü kurmaya başlamadan önce, şekil 1’de gösterilen malzemelerin ve/veya aletlerin (ürün ile birlikte GELMEZ) tedarik edilmesi gerekir. – Şerit metre, – Bant, – Makas, – Su terazisi, – Matkap/vidalayıcı, – Yıldız tornavida, – Vidalar (4), – Dübeller (4). Uyarı! Beton veya çimento duvarlar üzerine montaj için, genişleyen vida ve dübeller kullanın. Diğer herhangi bir yüzey üzerine montaj için (öncesinde duvarların kompresörün ağırlığını taşıyabileceğinden emin olarak) uygun türde vida ve dübeller satın alınız. Sabitleme için, ikinci bir kişiden yardım almanız tavsiye edilir. Kompresörün sabitleneceği konumu seçerken cihazın rahat bir şekilde 170°’den fazla dönebilmesi için yeterli alanın olmasına ve basınçlı hava hortumuna kolay bir şekilde ulaşılabiliyor olduğuna dikkat edin. İyi bir havalandırma ve etkili bir soğutma için kompresörün her türlü duvardan ve/veya engelden (şek. 2),kompresörün monte edildiği duvar hariç olmak üzere, en az 50cm uzaklıkta olması önemlidir.

Bu kılavuzda belirtilen koşullara (şekil 3, 4 ve 5) uyun. ● Montaj için deliklerin gerçekleştirileceği noktaları işaretlemek için (şek. 3) şablon olarak talimatların yer aldığı kağıdı (ürünle birlikte gelir) kullanın. Bu kağıdı gelecekte tekrar kullanabilmek ve/veya başvurmak için muhafaza edin. ● 8 mm’lik bir matkap ucu ile, duvarda dört adet delik (şek.

4) gerçekleştirin ve dübelleri takın (şek. 5).

● Daha önceden kauçuk ara parçaları (şek. 5) takmaya dikkat ederek vidaları takın. ● Vidaları neredeyse sonuna kadar sıkın (şek. 6 - faz I). ● Kompresörü dört adet vidaya denk gelecek şekilde yaklaştırın ve ardından kompresör çerçevesinin üzerindeki her deliği vidalara geçirin: şek. 6 - faz II’de gösterildiği gibi. ● Kompresörü haf aşağı doğru itin, böylece şek. 6 - faz III’de görüldüğü gibi dört adet vida, vida deliklerinin dar kısımlarına mükemmel şekilde oturmalıdır. ● Dört adet vidayı sonuna kadar sıkın (şek. 7).

7.1 Şebekeye bağlantı

Kompresörde bir güç kablosu (şin toprak bağlantısı yoktur) mevcuttur. Elektrik güç kablosunu biçim, gerilim ve frekans açısından uygun ve yürürlükteki mevzuatlar ile uyumlu bir prize takın. Kompresörü çalıştırmadan önce şebekedeki gerginliğin cihazın üzerinde yer alan levhada belirtilen gerginlik ile aynı olmasına dikkat edin. ON/OFF anahtarının I (ON) pozisyonunda olmadığından emin olun. Çok uzun güç kabloları, uzatma kabloları, kablo sarıcılar, vb. gerilimin düşmesine neden olabilir ve bu motorun çalışmasını engelleyebilir. + 5°C’nin altındaki düşük sıcaklıklarda motorun çalışması zorlaşabilir.

7.2 Başlatma ve kullanma

● Kompresör üzerinde yer alan levhadaki verilerin elektrik şebekesinin gerçek verileri ile uyumlu olduğunu kontrol edin; nominal değere nazaran ± %10’luk bir gerilim farkı kabul edilir. ● İstediğiniz pnömatik aleti, hızlı bağlantı (ref. 5) üzerine bağlayın. – Hortumu sarma sistemi (ref. 3) hortumun (ref. 4) istenen uzunlukta durmasına izin veren otomatik bir durdurma mekanizmasına sahiptir. Esnek hortumun asla kontrolsüz bir şekilde sarılmasına izin vermeyin. – Durdurma mekanizması hortumun dolanması ve sökülmesi sırasında metalik bir ses çıkartır; bu bir hata değildir. Eğer pek çok kullanımdan sonra çıkan seste değişme olursa ve/veya mekanizmada herhangi bir sorun çıkarsa, teknik servise başvurun.113

– Hortumu çözme: hortumu dikkatli bir şekilde yuvasından çıkartın; gerekli olan uzunlukta hortumu çözdükten sonra, prizi hafçe gevşetin, bu şekilde “KLİK” sesi duyulduğunda hortumun bu uzunlukta durdurulduğu (şek. 9) onaylanmış olur. Hortumun prizi bırakmadan önce durdurulmuş olduğundan emin olun. – Hortumu yeniden sarma: uzatılmış olan hortumu dışarıya doğru çekerek kilidi gevşetin (şek. 10). Hortumu daima tutarak kontrollü bir şekilde tekrar sarma mekanizmasına sarılmasını sağlayın. ● Güç kablosunun fişini, kompresör üzerindeki I/O anahtarının O (OFF) konumunda olmasına dikkat ederek uygun bir prize takın. ● Bu aşamada kompresör kullanıma hazırdır. ● Düğme I/O basarak kompresörü çalıştırın. ● Hava tüketiminin ve kullanılacak pnömatik aletin çalışma basıncının basınç regülatörü (ürüne dahil değildir) üzerinde ayarlanan basınç ve kompresör tarafından verilen hava miktarı ile uyumlu olduğunu kontrol edin. ● Çalışma sonunda: – hortumu kontrollü bir şekilde yeniden sararak yuvasına yerleştirin; – I/O anahtarını “O” (OFF) pozisyonuna getirerek kompresörü durdurun. – elektrik şini prizden ayırın. ● Tekrar kompresörü kullanmak isterseniz, tekrar başlatmadan önce, kapattıktan itibaren en az 10 saniye geçmesini bekleyin.

8. TEMIZLIK VE BAKIM

Uyarı! Makinede herhangi bir temizlik ve bakım çalışması yapmadan önce güç kablosunu çekin. Uyarı! Kompresör tamamen soğuyuncaya kadar bekleyin. Yanma tehlikesi!

● Mümkün olduğunca emniyet cihazlarının kirlenmesini ve tozlanmasını önleyin. Makineyi temiz bir bezle silin veya makineye düşük basınçta sıkıştırılmış hava püskürtün. ● Kullandıktan hemen sonra makineyi temizlemenizi öneririz. ● Temizlik ajanları veya solventleri kullanmayın; bunlar makinenin plastik parçalarına hasar verebilir. Makinenin içine su girmemesini sağlayın. ● Temizlemeye başlamadan önce, pnömatik aletler kompresörden ayrılmalıdır. Kompresör su, çözücü, vb. ile temizlenmemelidir. ● Hortumun doğru şekilde kaymasını sağlamak için dolama sistemi borusunu temiz tutun.

8.2 Aspirasyon ltresini temizleme (ref. 1)

Aspirasyon ltresi toz ve kirin aspire edilmesini önler. Bu ltre en az her 100 çalışma saatinde bir temizlenmelidir. Tıkanmış bir aspirasyon ltresi kompresörün performansını önemli ölçüde düşürür. Aspirasyon ltresinin gövdesi ASLA SÖKÜLMEMELİDİR. Filtreleme elemanını temizlemek veya değiştirmek için, yalnızca kapağın sökülmesi yeterlidir. Kapağı sökmek için saat ibresinin tersi yönünde çeviriniz. Filtreleme elemanını hafçe vurarak ve üzerine düşük basınçlı (yaklaşık 3 bar) su uygulayarak temizleyin ve ardından tekrar yerine takın. BAKIM ARALIKLARI ÇALIŞMA İLK 100 SAATTEN SONRA HER 100 SATTE BİR Emme tarafındaki ltrenin temizliği ve ● ●114

Anormallik Sebep Müdahale Kompresör duruyor ve bir kaç dakika sonra otonom olarak hareket ediyor. Motorun aşırı ısınmasından dolayı termik koruyucu müdahalesi. Kompresör soğumasını bekleyin. Mekanı havalandırın. Kompresör bir kaç denemeden sonra duruyor. Motorun aşırı ısınmasından dolayı termik koruyucu müdahalesi (marş sırasında ş çıkması, yetersiz besleme gerilimi). Marş durdurma enterüptörünü çalıştırın. Mekanı havalandırın. Bir kaç dakika bekleyin ve kompresör otonom olarak yeniden çalışmaya başlayacaktır. Yapılacak her hangi başka bir müdahale, orijinal yedek parçaları talep edilerek yetkili Bakım Servislerinde icra edilmelidir. Makinayı kurcalamak emniyeti tehlikeye sokar ve ilgili garantiyi geçersiz kılar.

Uyarı! Fişi elektrik prizinden ayırın ve cihaz ile cihaza bağlı olan tüm basınçlı hava içeren aletlerin içerisindeki havayı boşaltın. Kompresörü, yetkili olmayan kişiler tarafından çalıştırılamayacak şekilde muhafaza edin. Uyarı! Kompresörü yalnızca kuru ve yetkili olmayan kişilerin erişemeyeceği bir yerde muhafaza edin. İç mekanizmalar üzerinde toz birikmesini önlemek için kompresörü bir örtü ile örtün. Eğer kompresör uzun bir süre boyunca atıl kalırsa, kompresörü tekrar kullanmaya başlamadan önce doğru şekilde çalıştığından emin olun.

9. BERTARAF VE GERI DÖNÜŞÜM

Atık elektrikli ve elektronik ekipmanlar (AEEE) ile ilgili 2012/19/AB Yönergesi uyarınca. Bu parçalar, özel işaretlenmiş kasalara atılmalıdır. Bu işaret ya cihaz üzerinde ya da cihaza ait kutunun üzerinde gösterilmiştir. Ürünün kendine has olan ömrünün sona ermesiyle birlikte diğer atıklardan ayrı olarak toplanılması gerekmektedir. Bundan dolayı tüketici cihazın ömrü tükendiğinde elektrik ve elektronik atıklara uygun olan özel yerlere atmaları yahut aynı özelliklere sahip yeni bir cihaz satın alındığında bire bir yenisiyle değiştirilmesi gerekmektedir. Çevresel uygunluğa katkıda bulunmak ve olası olumsuz etkileri azaltmak ve kaçınmak amacıyla çevre ve sağlık açısından, farklı ve uygun bir şekilde toplanmış tüm cihazlar ve malzemeler geri kazanım ve/veya yeniden kullanım için geri dönüşüm işlemine tabi tutulurlar. Yasalara aykırı bir şekilde ürünlerin atılması, tüketiciye, yürürlükte geçerli olan öngörülmüş cezaların uygulanmasını gerekli görür.115
