MANUAL DE USUARIO SXCMD15WE STANLEY

Manual de instrucciones (Traducción de las instrucciones originales)

Todos los datos identificativos: fabricante, modelo, código y número de serie figuran en la etiqueta CE aplicada en la última página del manual.

INSCRIPCIÓN DE LA SEÑALIZACIÓN DE SEGURIDAD

DATOS TÉCNICOS: Consulte la etiqueta aplicada en la última página del manual

1 - Datos del constructor

2 - Marca CE y símbolo RAEE

3 - Modelo / Código / Número de serie

4 - Aire aspirado medido en (l/min) y (cfm)

5 - Aire entregado por el compresor medido en (l/min) y (cfm)

6 - Presión máxima de funcionamiento (bar y PSI), capacidad del

depósito (l), revoluciones por minuto (RPM), peso (kg)

7 - Nivel de potencia acústica garantizado en dB(A)

Nivel de potencia acústica medido en dB(A)

8 - Datos eléctricos: tensión de alimentación (V), frecuencia (Hz),

corriente absorbida (A), potencia en (kW) y (HP)

9 - Factor de servicio

10 - Declaración de origen

11 - Año de producción/fabricación

3 - Modelo / Código / Número de série

Antes de utilizar el compresor, leer atentamente las instrucciones de uso y respetar las advertencias indicadas. Consultar este manual en caso de dudas sobre el funcionamiento del aparato. Conservar la documentación completa, para permitir que todas las personas que utilicen el compresor puedan consultarla antes de comenzar el trabajo.

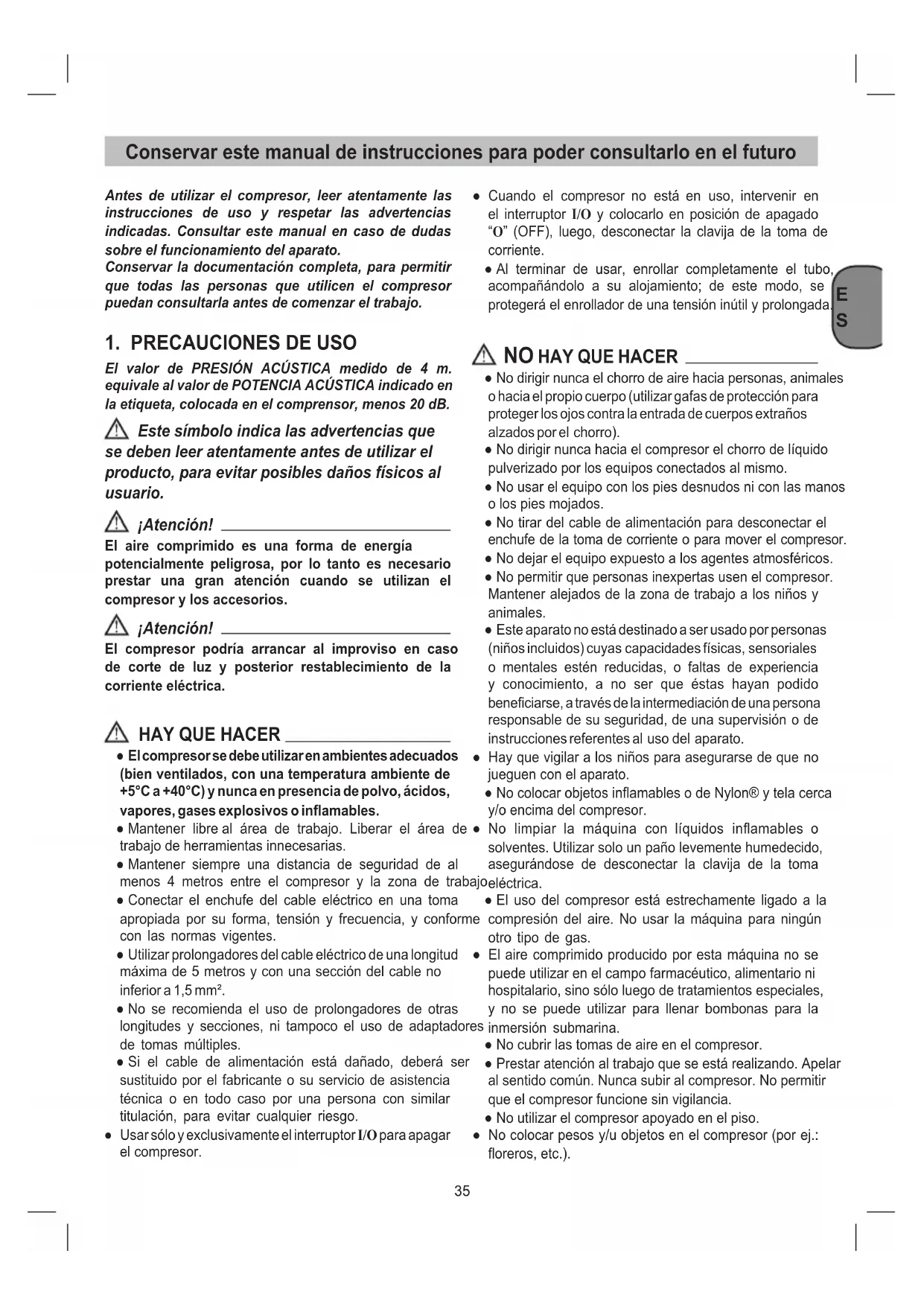

1. PRECAUCIONES DE USO

El valor de PRESIÓN ACÚSTICA medido de 4 m. equivale al valor de POTENCIA ACÚSTICA indicado en la etiqueta, colocada en el comprensor, menos 20 dB. Este símbolo indica las advertencias que se deben leer atentamente antes de utilizar el producto, para evitar posibles daños físicos al usuario. ¡Atención! El aire comprimido es una forma de energía potencialmente peligrosa, por lo tanto es necesario prestar una gran atención cuando se utilizan el compresor y los accesorios. ¡Atención! El compresor podría arrancar al improviso en caso de corte de luz y posterior restablecimiento de la corriente eléctrica.

● El compresor se debe utilizar en ambientes adecuados (bien ventilados, con una temperatura ambiente de +5°C a +40°C) y nunca en presencia de polvo, ácidos, vapores, gases explosivos o inamables. ● Mantener libre al área de trabajo. Liberar el área de trabajo de herramientas innecesarias. ● Mantener siempre una distancia de seguridad de al menos 4 metros entre el compresor y la zona de trabajo. ● Conectar el enchufe del cable eléctrico en una toma apropiada por su forma, tensión y frecuencia, y conforme con las normas vigentes. ● Utilizar prolongadores del cable eléctrico de una longitud máxima de 5 metros y con una sección del cable no inferior a 1,5 mm². ● No se recomienda el uso de prolongadores de otras longitudes y secciones, ni tampoco el uso de adaptadores de tomas múltiples. ● Si el cable de alimentación está dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o en todo caso por una persona con similar titulación, para evitar cualquier riesgo. ● Usar sólo y exclusivamente el interruptor I/O para apagar el compresor. ● Cuando el compresor no está en uso, intervenir en el interruptor I/O y colocarlo en posición de apagado “O” (OFF), luego, desconectar la clavija de la toma de corriente. ● Al terminar de usar, enrollar completamente el tubo, acompañándolo a su alojamiento; de este modo, se protegerá el enrollador de una tensión inútil y prolongada.

● No dirigir nunca el chorro de aire hacia personas, animales o hacia el propio cuerpo (utilizar gafas de protección para proteger los ojos contra la entrada de cuerpos extraños alzados por el chorro). ● No dirigir nunca hacia el compresor el chorro de líquido pulverizado por los equipos conectados al mismo. ● No usar el equipo con los pies desnudos ni con las manos o los pies mojados. ● No tirar del cable de alimentación para desconectar el enchufe de la toma de corriente o para mover el compresor. ● No dejar el equipo expuesto a los agentes atmosféricos. ● No permitir que personas inexpertas usen el compresor. Mantener alejados de la zona de trabajo a los niños y animales. ● Este aparato no está destinado a ser usado por personas (niños incluidos) cuyas capacidades físicas, sensoriales o mentales estén reducidas, o faltas de experiencia y conocimiento, a no ser que éstas hayan podido beneciarse, a través de la intermediación de una persona responsable de su seguridad, de una supervisión o de instrucciones referentes al uso del aparato. ● Hay que vigilar a los niños para asegurarse de que no jueguen con el aparato. ● No colocar objetos inamables o de Nylon® y tela cerca y/o encima del compresor. ● No limpiar la máquina con líquidos inamables o solventes. Utilizar solo un paño levemente humedecido, asegurándose de desconectar la clavija de la toma eléctrica. ● El uso del compresor está estrechamente ligado a la compresión del aire. No usar la máquina para ningún otro tipo de gas. ● El aire comprimido producido por esta máquina no se puede utilizar en el campo farmacéutico, alimentario ni hospitalario, sino sólo luego de tratamientos especiales, y no se puede utilizar para llenar bombonas para la inmersión submarina. ● No cubrir las tomas de aire en el compresor. ● Prestar atención al trabajo que se está realizando. Apelar al sentido común. Nunca subir al compresor. No permitir que el compresor funcione sin vigilancia. ● No utilizar el compresor apoyado en el piso. ● No colocar pesos y/u objetos en el compresor (por ej.: oreros, etc.). Conservar este manual de instrucciones para poder consultarlo en el futuroE

● Este compresor está fabricado para funcionar con la relación de intermitencia especicada en la placa de datos técnicos (por ejemplo, S3 25 % signica 2,5 minutos de trabajo y 7,5 minutos de parada) para evitar un excesivo recalentamiento del motor eléctrico. De lo contrario, intervendrá la protección térmica presente en el motor, interrumpiendo automáticamente la corriente eléctrica cuando la temperatura sea demasiado alta. Cuando se restablecen las condiciones normales de temperatura, el motor arranca otra vez automáticamente. ● El compresor cuenta con doble aislamiento, no requiere de conexión de puesta a tierra. ● Durante la operación de montaje de una herramienta es obligatorio cortar el ujo de aire en salida. ● El uso del aire comprimido en los diferentes usos previstos (inado, soplado, herramientas neumáticas, etc.) implica el conocimiento y el respeto de las normas previstas en cada caso en particular. ● Controlar que el consumo de aire y la máxima presión de funcionamiento de la herramienta neumática y de los tubos de conexión (con el compresor) para utilizar, sean compatibles con la presión congurada en el regulador de presión (no incluido)y con la cantidad de aire suministrada por el compresor. ● Las prestaciones del compresor están garantizadas para funcionar entre 0 y 1000 metros sobre el nivel del mar.

2. DESCRIPCIÓN DEL APARATO

1. Filtro del aire de admisión

2. Cable de alimentación

5. Acoplamiento rápido

● Compresor de aire ● Hoja de instrucciones de montaje ● Espaciadores de goma (4) ● Manual de instrucciones y otros documentos

4. CAMPO DE APLICACIÓN

El compresor sirve para generar aire comprimido para herramientas que lo necesitan para su funcionamiento. Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquierotro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.E

5. ADVERTENCIAS PARA LA

INSTALACIÓN ● Compruebe que el aparato no haya sufrido daños durante el transporte. De ser así, los daños detectados deberán comunicarse de inmediato al transportista que ha entregado en compresor. ● El compresor deberá colocarse cerca del lugar de consumo. ● Se aconseja el uso de cables de prolongación. ● El aire aspirado por el compresor deberá ser seco y libre de polvo. ● No instale el compresor en un recinto húmedo o mojado. ● El compresor solo podrá ser operado en recintos apropiados (con ventilación óptima, temperatura ambiente +5°C - +40°C). El recinto deberá estar libre de polvo, ácidos, vapores, así como gases inamables o explosivos. ● El compresor es apto para su uso en recintos secos. No se permite su uso en áreas de trabajo donde se produzcan salpicaduras. ¡Atención! Este compresor solo debe utilizarse jado a una pared apta para soportar su peso; está prohibido utilizar el compresor en cualquier otra conguración.

Después de retirar el compresor del embalaje y de comprobar su integridad, asegurarse de que todos los componentes listados en el "contenido del empaque" estén presentes en el interior. Antes de instalar el compresor, es necesario proveerse de los materiales y/o herramientas ilustrados en la gura 1 (NO suministrados en dotación), más precisamente: – Flexómetro, – Cinta adhesiva, – Tijeras, – Nivel de burbuja, – Taladro/atornillador, – Destornillador punta estrella, – Tornillos (4), – Tacos (4). ¡Advertencia! Para la jación sobre paredes macizas o de cemento utilizar tornillos y tacos de expansión. Para jar en cualquier otra supercie (controlando previamente que la pared pueda soportar el peso del compresor), adquirir los tornillos y tacos del tipo adecuado. Para la jación, se aconseja solicitar ayuda a una segunda persona. Seleccionar la posición donde jar el compresor, de manera que el equipo tenga espacio suciente para girar más de 170° grados y que se pueda alcanzar fácilmente el tubo del aire comprimido. Para lograr una buena ventilación y un enfriamiento ecaz es importante que el compresor quede ubicado a al menos 50 cm de cualquier pared y/u obstáculo (g. 2), sin tener en cuenta la pared donde se ja el compresor.

6.1 Fijación a la pared

Respetar las especicaciones indicadas en el manual correspondiente (guras 3, 4 y 5). ● Utilizar la hoja de instrucciones (suministrada en dotación), como plantilla para marcar los puntos donde realizar los orificios de fijación (fig. 3). Retirar y conservar la hoja para poderla consultar y/o reutilizar más adelante. ● Con una broca de 8 mm, realizar cuatro oricios en la pared (g. 4), e introducir los tacos (g. 5). ● Introducir los tornillos, prestando atención a colocar, primero, los espaciadores de goma (g. 5). ● Enroscar los tornillos casi a fondo (g. 6 - fase I). ● Presentar el compresor en correspondencia de los cuatro tornillos; luego, colgarlo, teniendo precaución de introducir cada ranura del bastidor del compresor, en los tornillos: como se muestra en la g. 6 - fase II. ● Dejar bajar suavemente el compresor hacia abajo, de manera que, los cuatro tornillos, se puedan introducir en la forma estrecha de la ranura, como se ilustra en la g. 6 - fase III. ● Enroscar a fondo los cuatro tornillos (g. 7).

7. PUESTA EN FUNCIONAMIENTO

7.1 Conexión a la red

El compresor está previsto de un cable de alimentación (la clavija no cuenta con puesta a tierra). Introducir la clavija del cable eléctrico en una toma adecuada para la forma, la tensión y la frecuencia, conforme a las normativas vigentes. Antes de la puesta en funcionamiento, prestar atención a que la tensión de red corresponda a la de funcionamiento indicada en la placa de las características del equipo. Asegurarse de que el interruptor ON/OFF no se encuentre en posición I (ON). Los cables de alimentación demasiado largos, como así también las prolongaciones, los enrolladores de cable etc., causan una caída de tensión y pueden impedir el arranque del motor. En caso de bajas temperaturas, inferiores a +5°C, el arranque del motor puede ser más difícil.

● Controlar que los datos de identicación del compresor coincidan con los datos reales de la instalación eléctrica; se admite una variación de tensión de ± 10%, con respecto al valor nominal. ● Conectar la herramienta neumática deseada en el acoplamiento rápido (ref. 5). – El enrollador (ref. 3) está construido con un mecanismo de bloqueo automático que permite detener el tubo (ref. 4) en la longitud deseada. Nunca enrollar el tubo exible de forma descontrolada.E

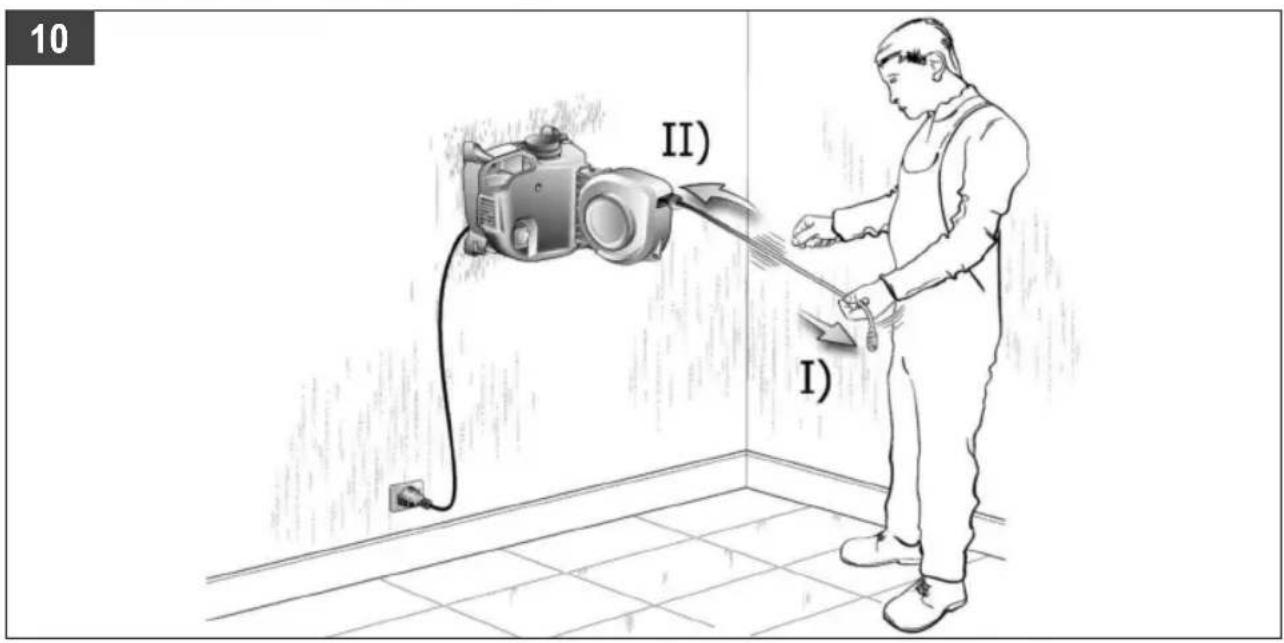

– El sistema de bloqueo produce un sonido metálico al desenrollar y enrollar; no implica un fallo. Si el ruido cambia tras varias aplicaciones y/o en caso de problemas con el mecanismo, dirigirse al centro de asistencia. – Desenrollado del tubo: extraer cuidadosamente el tubo del alojamiento; tras desenrollar la longitud necesaria de tubo, aojar levemente la sujeción; de este modo, cuando se oye un "CLIC", signica que se ha accionado el bloqueo (g. 9). Controlar que el tubo esté bloqueado antes de liberar la sujeción. – Enrollado del tubo: aojar el bloqueo, tirando del tubo extendiéndolo hacia el exterior (g. 10). Dejar enrollar el tubo de manera controlada, acompañándolo hasta que se recoja completamente en el enrollador. ● Introducir la clavija del cable de alimentación en una toma adecuada, controlando que el interruptor I/O ubicado en el compresor, se encuentre en posición de apagado “O” (OFF). ● Entonces, el compresor está listo para usar. ● Poner en marcha el compresor pulsando el interruptor I/O. ● Controlar que el consumo de aire y la máxima presión de funcionamiento de la herramienta neumática para utilizar sean compatibles con la presión congurada en el regulador de presión (no incluido) y con la cantidad de aire suministrada por el compresor. ● Al nalizar los trabajos: – enrollar completamente el tubo, acompañándolo a su alojamiento; – detener el compresor, interviniendo en el interruptor I/O, colocándolo en la posición de apagado “O” (OFF). – desconectar la clavija eléctrica. ● Si se desea utilizar nuevamente el compresor, aguardar al menos 10 segundos desde el momento del apagado, antes de ponerlo en funcionamiento.

8. LIMPIEZA Y MANTENIMIENTO

¡Atención! Desenchufar el cable cuando se realicen trabajos de mantenimiento o de limpieza. ¡Atención! ¡Esperar hasta que el compresor esté totalmente frío! ¡Peligro de sufrir quemaduras!

● Evitar al máximo posible que la suciedad y el polvo se acumulen en los dispositivos de seguridad. Frotar el aparato con un paño limpio o limpiarlo con aire comprimido manteniendo la presión baja. ● Se recomienda limpiar el aparato tras cada uso. ● No utilizar productos de limpieza o disolventes; ya que podrían deteriorar las piezas de plástico del aparato. Es preciso evitar que entre agua en el interior del aparato. ● Las herramientas neumáticas deben desconectarse del compresor antes de la limpieza. El compresor no debe limpiarse con agua, solventes, etc. ● Mantener limpio el tubo del enrollador para que pueda deslizarse correctamente.

Limpieza del ltro de aspiración (ref. 1) El ltro de aspiración impide que se aspire polvo y suciedad. Este ltro debe limpiarse al menos cada 100 horas de funcionamiento. Un ltro de aspiración obstruido reduce notablemente el rendimiento del compresor. El cuerpo del ltro de aspiración es inamovible, NUNCA DEBE desmontarse. Para limpiar o sustituir el elemento ltrante, es suciente con solo retirar la tapa. Para retirar la tapa, desenroscar hacia la izquierda. Limpiar el elemento ltrante golpeando suavemente y dirigiendo hacia el mismo un chorro de aire comprimido de baja presión (aproximadamente 3 bares) y, luego, montarlo nuevamente.

100 HORAS CADA 100 HORAS Limpieza ltro aspiración y/o sustitución del elemento ltrante ● ●E

¡Atención! Desconectar la clavija de la toma de corriente y purgar el aire del equipo y de todas las herramientas de aire comprimido conectadas al mismo. Conservar el compresor de manera tal que no pueda ser puesto en funcionamiento por personas no autorizadas. ¡Atención! Mantener el compresor exclusivamente en un ambiente seco y al que no puedan acceder personas no autorizadas. Protegerlo con una lona para evitar que el polvo se deposite en los mecanismos internos. Si el compresor permanece inactivo por períodos prolongados, comprobar que funcione correctamente antes de volver a utilizarlo.

9. ELIMINACIÓN Y RECICLAJE

Conforme a la Directiva 2012/19/UE, relativa a la eliminación de desechos procedentes de equipos eléctricos y electrónicos (RAEE). El símbolo del cubo de basura tachado presente en los aparatos o en sus envases indica que el producto tendrá que ser recogido de forma separada de los demás productos al nal de su vida útil. Por lo tanto, el usuario tendrá que entregar los aparatos al nal de su vida útil a los centros adecuados de recogida selectiva de los residuos electrónicos y electrotécnicos, o bien, llevarla al vendedor cuando se realice la adquisición de un nuevo aparato equivalente, a razón de uno por uno. Una adecuada recogida selectiva de los residuos para comenzar posteriormente con el reciclaje, el tratamiento y la eliminación ambientalmente compatible del aparato en desuso, contribuye a evitar efectos negativos en el ambiente y en la salud y ayuda a la reutilización y/o reciclado de los materiales que componen el aparato. La eliminación ilegal del producto por parte del usuario supone la aplicación de las sanciones administrativas previstas por la normativa vigente.

POSIBLES ANOMALÍAS Y LAS CORRESPONDIENTES INTERVENCIONES ADMITIDAS Anomalía Causa Intervención El compresor se detiene y arranca otra vez autónomamente luego de algunos minutos. Intervención de la protección térmica debido al recalentamiento del motor. Permita que el compresor se enfríe. Ventilar el local. El compresor se detiene luego de algunos intentos de arranque. Intervención de la protección térmica debido a un recalentamiento del motor (desconexión del enchufe durante la marcha, escasa tensión de alimentación). Accionar el interruptor de marcha/ parada. Ventilar el local. Esperar algunos minutos y el compresor arrancará otra vez autónomamente. Cualquier otra intervención debe ser realizada por los Centros de Asistencia autorizados, solicitando repuestos originales. Alterar la máquina puede comprometer la seguridad y, en todos los casos, invalida la garantía correspondiente.P

Conservar este manual de instrucciones para poder consultarlo en el futuro
