Produkttype	Luftkompressor
Mærke	Stanley
Model	SXCMD15WE
Installation	Vægmontering obligatorisk (skruer og rawlplug medfølger ikke)
Slangerulle	Automatisk med låsning og kontrolleret udrulning
Luftfilter	Aftageligt sugefilter, rengøring hver 100 timer
Strømforsyning	Net, spænding og frekvens i henhold til typeskiltet
Dobbelt isolering	Ja, jordforbindelse ikke nødvendig
Termisk beskyttelse	Automatisk stop ved overophedning, automatisk genstart efter afkøling
Omgivelsestemperatur	+5°C til +40°C
Maksimal højde	1000 meter
Sikkerhedsafstand	Minimum 4 meter mellem kompressor og arbejdsområde
Brugstype	Husstand (ikke professionel) – oppumpning, blæsning, trykluftværktøj
Værktøjstilslutning	Hurtigkobling til luftslange
Intervalforhold	Eksempel S3 25 % (2,5 min drift / 7,5 min pause)
Støjniveau	Se etiket – garanteret lydeffekt i dB(A)
Vedligeholdelse	Rengøring af filter, ingen opløsningsmidler, tøm efter brug
Sikkerhed	Ret ikke strålen mod personer/dyr, brug ikke i fugtige lokaler
Medfølgende tilbehør	4 gummimellemlæg, instruktionsbog, brugsanvisning
Overensstemmelse	CE, WEEE (direktiv 2012/19/EU)

Ofte stillede spørgsmål - SXCMD15WE STANLEY

Hvordan installeres kompressoren SXCMD15WE?

Kompressoren skal monteres på væggen. Brug vejledningen som skabelon, bor 4 huller på 8 mm, indsæt rawlplug og skru skruerne i med gummimellemlæggene. Hæng kompressoren op ved at sætte rammeslidserne over skruerne, og spænd derefter helt.

Hvad er det maksimale driftstryk?

Det maksimale tryk er angivet på kompressorens typeskilt. Se etiketten for de nøjagtige værdier i bar og PSI.

Hvordan bruges slangerullen?

For at rulle ud, træk forsigtigt i slangen til den ønskede længde, slip derefter let for at høre et 'klik' fra låsen. For at rulle ind, træk igen i slangen for at låse op og før den manuelt tilbage til rullen.

Hvorfor stopper kompressoren af sig selv?

Det er normalt: den termiske beskyttelse afbryder motoren ved overophedning. Lad apparatet køle af (luft rummet ud). Det genstarter automatisk efter et par minutter.

Hvordan rengøres luftfilteret?

Skru filterdækslet af (uden at fjerne det faste legeme). Rengør filterelementet ved at banke det eller blæse det rent med trykluft ved lavt tryk (ca. 3 bar). Sæt dækslet på igen. Gør dette hver 100. driftstime.

Kan jeg bruge kompressoren til maling eller fødevareformål?

Nej, dette apparat er designet til husstandsbrug som oppumpning eller trykluftværktøj. Det producerer ikke åndbar luft og er ikke egnet til farmaceutiske, fødevare- eller hospitalsområder.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Brug altid høreværn, øjenværn og åndedrætsværn. Ret aldrig luftstrålen mod personer eller dyr. Hold en afstand på 4 meter mellem kompressor og arbejdsområde. Brug den ikke i fugtige lokaler.

Hvad gør jeg ved fejl eller nedbrud?

Hvis kompressoren ikke starter eller stopper unormalt, kontroller strømforsyningen og omgivelsestemperaturen. For intern reparation, kontakt et autoriseret servicecenter. Brug af ikke-originale dele annullerer garantien.

Kan kompressoren bruges uden jordforbindelse?

Ja, den er udstyret med dobbelt isolering og kræver ikke jordforbindelse. Tilslut den til en standard stikkontakt, der er kompatibel med den spænding og frekvens, der er angivet på typeskiltet.

Hvordan opbevares kompressoren efter brug?

Tag stikket ud, tøm tanken og tilsluttede værktøjer. Rul slangen helt ind. Opbevar kompressoren et tørt og støvfrit sted, ideelt set med et beskyttelsescover.

BRUGSANVISNING SXCMD15WE STANLEY

DK Læs omhyggeligt instruktionsmanualen før brug

DK Obligatorisk beskyttelse af hørelse, syn og luftveje

DK Sprøjt ikke væsker i kompressorens nærhed

1 - Fabrikat
2 - CE-mærkning og WEEE-symbol
3 - Type / Kode / Serienummer
4 - Slagvolumen i (l/min) og (cfm)
5 - Afgivet luftmængde i (l/min) og (cfm)
6 - Maks. arbejdstryk (bar og PSI), tankstørrelse (I), omdrejninger pr. minut (RPM), vægt (kg)
7 - Garanteret lydeffektniveau i dB(A) Målt lydeffektniveau i dB(A)
8 - Elektriske data: spænding (V), frekvens (Hz), strømforbrug (A), effekt i (kW) og (hk)
9 - Intermittens
10 - Oprindelseserklæring
11 - Fabrikationsår

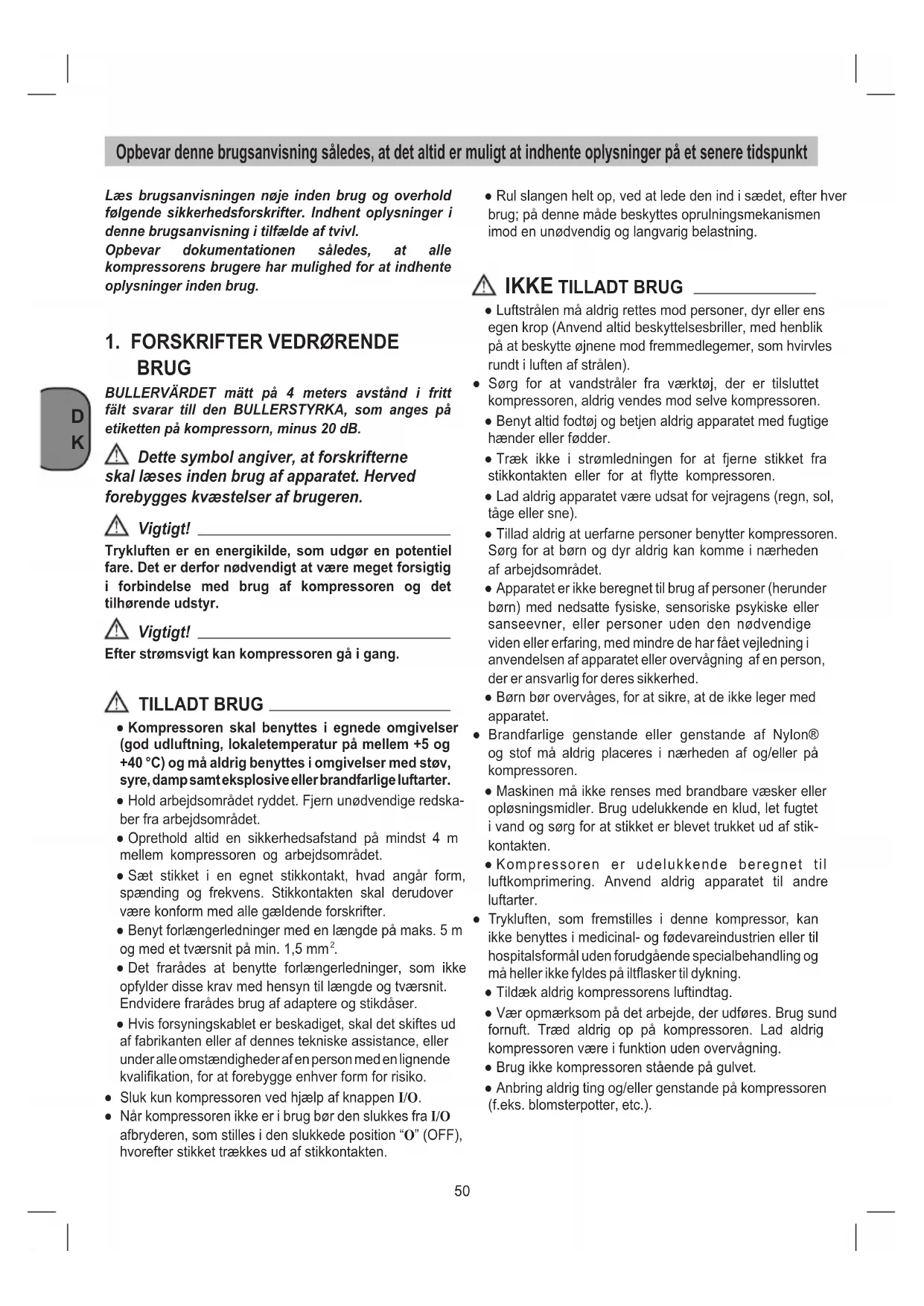

Opbevar denne brugsanvisning således, at det altid er muligt at indhente oplysninger på et senere tidspunkt

Læs brugsanvisningen nøje inden brug og overhold følgende sikkerhedsforskrifter. Indhent oplysninger i denne brugsanvisning i tilfælde af tvivl.

Opbevar dokumentationen således, at alle kompressorens brugere har mulighed for at indhente oplysninger inden brug.

1. FORSKRIFTER VEDR∅RENDE BRUG

⚠️ Dette symbol angiver, at forskrifterne skal læses inden brug af apparatet. Herved forebygges kvæstelser af brugeren.

⚠ Vigtigt!

Trykluften er en energikilde, som udgør en potentiel fare. Det er derfor nødvendigt at være meget forsigtig i forbindelse med brug af kompressoren og det tilhørende udstyr.

⚠ Vigtigt!

Efter strømsvigt kan kompressoren gå i gang.

TILLADT BRUG

• Kompressoren skal benyttes i egnede omgivelser (god udluftning, lokaletemperatur på mellem +5 og +40 °C) og må aldrig benyttes i omgivelser med støv, syre, damp samt eksplosive eller brandfarlige luftarter.
• Hold arbejdsområdet ryddet. Fjern unødvendige redskaber fra arbejdsområdet.
• Oprethold altid en sikkerhedsafstand på mindst 4 m mellem kompressoren og arbejdsområdet.
• Sæt stikket i en egnet stikkontakt, hvad angår form, spænding og frekvens. Stikkontakten skal derudover være konform med alle gældende forskrifter.
• Benyt forlængerledninger med en længde på maks. 5 m og med et tværsnit på min. 1,5 mm ^2 .
• Det frarådes at benytte forlængerledninger, som ikke opfylder disse krav med hensyn til længde og tværsnit. Endvidere frarådes brug af adaptere og stikdåser.
• Hvis forsyningskablet er beskadiget, skal det skiftes ud af fabrikanten eller af dennes tekniske assistance, eller under alle omstændigheder af en person med en lignende kvalifikation, for at forebygge enhver form for risiko.
• Sluk kun kompressoren ved hjælp af knappen I/O.
• Når kompressoren ikke er i brug bør den slukkes fra I/O afbryderen, som stilles i den slukkede position "O" (OFF), hvorefter stikket trækkes ud af stikkontakten.

- Rul slangen helt op, ved at lede den ind i sædet, efter hver brug; på denne måde beskyttes oprulningsmekanismen imod en unødvendig og langvarig belastning.

IKKE TILLADT BRUG

• Luftstrålen må aldrig rettes mod personer, dyr eller ens egen krop (Anvend altid beskyttelsesbriller, med henblik på at beskytte øjnene mod fremmedlegemer, som hvirvles rundt i luften af strålen).
• Sørg for at vandstråler fra værktøj, der er tilsluttet kompressoren, aldrig vendes mod selve kompressoren.
• Benyt altid fodtøj og betjen aldrig apparatet med fugtige hænder eller fødder.
• Træk ikke i strømledningen for at fjerne stikket fra stikkontakten eller for at flytte kompressoren.
• Lad aldrig apparatet være udsat for vejragens (regn, sol, tåge eller sne).
• Tillad aldrig at uerfarne personer benytter kompressoren. Sørg for at børn og dyr aldrig kan komme i nærheden af arbejdsområdet.
• Apparatet er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sensoriske psykiske eller sanseevner, eller personer uden den nødvendige viden eller erfaring, med mindre de har fået vejledning i anvendelsen af apparatet eller overvågning af en person, der er ansvarlig for deres sikkerhed.
• Børn bør overvåges, for at sikre, at de ikke leger med apparatet.
• Brandfarlige genstande eller genstande af Nylon® og stof må aldrig placeres i nærheden af og/eller på kompressoren.
• Maskinen må ikke renses med brandbare væsker eller opløsningsmidler. Brug udelukkende en klud, let fugtet i vand og sørg for at stikket er blevet trukket ud af stikkontakten.
• Kompressoren er udelukkende beregnet til luftkomprimering. Anvend aldrig apparatet til andre luftarter.
• Trykluften, som fremstilles i denne kompressor, kan ikke benyttes i medicinal- og fødevareindustrien eller til hospitalsformål uden forudgående specialbehandling og må heller ikke fyldes på iltflasker til dykning.
• Tildæk aldrig kompressorens luftindtag.
• Vær opmærksom på det arbejde, der udføres. Brug sund fornuft. Træd aldrig op på kompressoren. Lad aldrig kompressoren være i funktion uden overvågning.
• Brug ikke kompressoren stående på gulvet.
• Anbring aldrig ting og/eller genstande på kompressoren (f.eks. blomsterpotter, etc.).

NYTTIGE OPLYSNINGER

- Kompressoren er fremstillet til at fungere ved det impulsforhold, der er specificeret på mærkatet med de tekniske specifikationer (for eksempel betyder S3 25 % drift i 2.5 minutter og 7.5 minutters ophold), med henblik på at undgå en overdreven ophedning af elmotoren. Skulle der opstå overophedning, udløses motorens termiske sikring, hvilket medfører en automatisk strømafbrydelse hvis temperaturen er for høj på grund af overdreven strømabsorbering.

• Kompressoren er udstyret med dobbeltisolering og kræver ikke jordforbindelse.
• Under tilslutning af et pneumatisk værktøj til en trykluftsslange, der udleder luft fra kompressoren, er det påkrævet at afbryde selve luftstrømmen i slangen.
• Brug af trykluft til de forskellige forudsete anvendelsesområder (oppustning, blæsning, pneumatiske værktøjer, etc.) kræver kendskab til og overholdelse af de forudsete forskrifter for de enkelte tilfælde.
• Kontrollér, at luftforbruget og det pneumatiske værktøjs arbejdstryk såvel som forbindelsesrørene (til kompressoren), der skal bruges, stemmer overens med det indstillede tryk på trykregulatoren (medfølger ikke) og med mængden af luft, som kompressoren leverer.
• Kompressorens ydelse er garanteret til funktion imellem 0 og 1000 meter over havets overflade.

2. BESKRIVELSE AF APPARATET (Fig. 8)

1. Luftfilter
2. Forsyningskabel
3. Oprulningsmekanisme
4. Luftledning
5. Lynkobling
6. Afbryder I/O (ON/OFF)

3. PAKKENS INDHOLD

• Luftkompressor
• Instruktionsark
• Afstandsstykker af gummi (4)
• Brugsvejledning og andre dokumenter

4. ANVENDELSESOMRÅDE

Kompressoren er beregnet til tilvejebringelse af trykluft til trykluftsdrevet værktøj.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

5. HENVISNINGER VEDR. OPSTILLING

• Kontrollér apparatet for transportskader. Eventuelle skader skal straks meldes til transportfirmaet som leverede kompressoren.
• Opstillingen af kompressoren bør ske i nærheden af forbrugeren.
• Brug af forlængerkabler frarådes.
• Sørg for tør og støvfri indsugningsluft.
• Opstil ikke kompressoren i et fugtigt eller vådt rum.
• Kompressoren må kun anvendes i dertil egnede rum (godt ventilerede, omgivende temperatur +5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet.
• Kompressoren er beregnet til anvendelse i tørre rum. Den må ikke anvendes i områder, hvor der arbejdes med stænkvand.

Pas på!

Denne kompressor må udelukkende anvendes fastspændt på en væg, som er i stand til at understøtte vægten herpå; det er forbudt at bruge kompressoren i nogen anden konfiguration.

6. INSTALLATION

Det er nødvendigt at erhverve sig alle de illustrerede materialer og/eller værktøjer i figur 1 (som IKKE medfølger), før installationen påbegyndes; det drejer sig specifikt om:

• Målebånd,
• Tape,
• Saks,
  – Vaterpas,
  – Bore-/skruemaskine,
  – Stjerneskruetrækker,
• Skruer (4),
• Dyvler (4).

Advarsel!

Brug skruer og ekspansionsdyvler til fastspænding på fuld- eller cementmure. Køb de egnede skruer og dyvler til fastspænding på enhver anden overflade (kontrollér på forhånd at væggen kan holde til kompressorens vægt).

Det anbefales at være to personer om at fastspænde.

Vælg positionen, hvor kompressoren fastspændes, således at apparatet har plads nok til at kunne dreje over 170° grader og så det er nemt at nå trykluftslangen.

Det er vigtigt, at kompressoren anbringes i en afstand af mindst 50 cm fra vægge og/eller forhindringer (fig.

2), bortset fra selve muren hvorpå kompressoren er fastspændt, for at opnå en god ventilation og effektiv afkøling.

6.1 Fastspænding på væggen

Overhold alle specifikationerne i denne vejledning (figur 3, 4 og 5).

- Brug instruktionsarket (medfølger) som skabelon, for at afmærke punkterne hvor hullerne til fastspændingen skal bores (fig. 3). Opbevar arket så det eventuelt kan konsulteres og/eller genbruges på et senere tidspunkt.

- Bor fire huller i muren med en borespids på 8 mm (fig. 4) og sæt dyvlerne heri (fig. 5).

- Sæt skruerne i efter først at have isat afstandsstykkerne af gummi (fig. 5).

- Skru skruerne næsten helt i bund (fig. 6 - fase I).

- Hæng kompressoren på de fire skruer ved at stikke den ind over de fire langhuller på stellet: som vist i fig. 6 - fase II.

- Sænk forsigtigt kompressoren nedad så alle fire skruer sidder korrekt i den smalle del af langhullet som vist i fig. 6 - fase III.

- Skru de fire skruer helt i bund (fig. 7).

7. IBRUGTAGNING

7.1 Tilslutning til netværket

Kompressoren er udstyret med et forsyningskabel (hvis stik ikke er udstyret med jordforbindelse). Sæt el-kablets stik i en stikkontakt med passende form, spænding og frekvens, som opfylder de gældende bestemmelser. Kontrollér at netværkets spænding stemmer overens med mærkespændingen, som er anført på apparatets dataskilt, før det tages i brug. Sørg for tændingskontakten ikke står i positionen I (ON). For lange forsyningskabler eller forlængere, kabeltromler, etc. medfører spændingsfald og kan forhindre motorens igangsætning. Igangsætning af motoren kan være besværlig i tilfælde af temperaturer på under +5°C.

7.2 Igangsætning og brug

• Kontrollér overensstemmelsen af kompressorens mærkedata med el-anlæggets reelle data; en spændingsvariation på ± 10% i forhold til den nominelle værdi er acceptabel.
• Forbind det ønskede pneumatiske værktøj på lynkoblingen (ref. 5).

– Oprulningsmekanismen (ref. 3) består af en automatisk blokeringsmekanisme som giver mulighed for at fiksere slangen (ref. 4) i den ønskede længde.

Rul aldrig slangen op på en ukontrolleret måde.

- Blokeringssystemet producerer en metallisk lyd under ud- og oprulningen; dette er ikke en defekt.

Kontakt et servicecenter hvis støjen skulle ændre sig efter adskillige anvendelser og/eller i tilfælde af problemer med mekanismen.

– Udrulning af slangen: Træk forsigtigt slangen ud af sædet; når den nødvendige længde nås, skal man lette grebet så blokeringen indkobles og der lyder et "KILIK" (fig. 9).

Kontrollér at slangen er blokeret, før du slipper grebet.

– Oprulning af slangen: Løsn blokeringen ved at trække slangen udad (fig. 10). Lad slangen rulle kontrolleret op ved at ledsage den, til den er trukket helt op i oprulningsmekanismen.

• Sæt forsyningskablets stik i en passende stikkontakt og kontrollér at I/O afbryderen på kompressoren står i den slukkede position "O" (OFF).
• Nu er kompressoren klar til brug.

- Start kompressoren ved at trykke på afbryderen I/O.

• Kontrollér, at luftforbruget og arbejdstrykket på det pneumatiske værktøj, der skal bruges, stemmer overens med det indstillede tryk på trykregulatoren (medfølger ikke) og med mængden af luft, som kompressoren leverer.
  • Ved arbejdets afslutning:

– Rul slangen helt op, ved at lede den ind i sædet;
- stop kompressoren ved at trykke på I/O afbryderen, så den stilles i den slukkede position "O" (OFF).
- træk stikket ud.
- Ved behov for at bruge kompressoren igen, skal man vendte i mindst 10 sekunder efter slukning, før den tændes igen.

8. VEDLIGEHOLDELSE OG RENG∅RING

⚠ Vigtigt!

Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde påbegyndes.

⚠ Vigtigt!

Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding!

8.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger fri for støv og snavs. Tør kompressoren af med en ren klud, eller foretag trykluftudblæsning under lavt tryk.
• Vi anbefaler, at kompressoren rengøres hver gang efter brug.
• Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunststofdele. Sørg for, at der ikke kan trænge vand ind i kompressorens indvendige dele.
• De pneumatiske værktøjer skal kobles fra kompressoren inden rengøringen. Kompressoren må ikke rengøres med vand, opløsningsmidler etc.
• Hold oprulningsmekanismens slange ren, så den kan løbe korrekt.

8.2 Rengøring af luftfilteret (ref.1)

Luftfilteret modvirker indsugning af støv og snavs. Dette filter skal rengøres mindst hver 100. driftstime. Et tilstoppet luftfilter reducerer kompressorens ydeevne i stort omfang. Filterhuset er uaftageligt og MÅ ALDRIG fjernes. Det er nok at fjerne dækslet, for at rengøre eller udskifte filterelementet. Skru dækslet imod uret, for at tage det af. Rengør det filtrerende element ved at banke let herpå og rette en trykluftstråle med lavt tryk (cirka 3 bar) i filterets retning for herefter at genmontere det.

VEDLIGEHOLDELSESINTERVAL
FUNKTION	EFTER DE F∅RSTE 100 DRIFTSTIMER	HVER 100:E DRIFTSTIME
Rengøring indsugefilter og/eller filterskift	●	●

8.3 Oplagring

Vigtigt!

Træk stikket ud af stikkontakten og tøm apparatet og alle tilsluttede trykluftdrevne værktøjer for luft. Opbevar kompressoren således at den ikke kan tages i brug af uautoriserede personer.

Vigtigt!

Opbevar udelukkende kompressoren på et tørt sted, hvor uautoriserede personer ikke har adgang.

Beskyt den med et lærred, for at undgå at støv kan lægge sig på de interne mekanismer.

Hvis kompressoren ikke bruges i længere perioder, skal korrekt funktion kontrolleres, inden den igen tages i brug.

9. BORTSKAFFELSE OG GENANVENDELSE

I medfør af direktiv 2012/19/EU om bortskaffelse af affald af elektrisk og elektronisk udstyr (WEEE).

Symbolet med den overstregede affaldsspand vist på apparatet eller på emballagen, betyder at produktet efter levetiden ikke må bortskaffes sammen med almindeligt affald. Brugeren skal derfor, när produktets levetid er afsluttet, enten bringe det til de særlige centre til opsamling af elektrisk og elektronisk affaldsudstyr, eller levere det til forhandleren i anledning af køb af et nyt tilsvarende udstyr, et gammelt apparat mod et nyt apparat.

Hvis produktet, efter dets levetid, indsamles særskilt på passende vis, og derefter genvindes, behandles og bortskaffes miljøvenligt, vil det bidrage til at forekomme mulige negative indflydelser på miljø og sundhed, og vil lette genbrug og/eller genvinding af de materialer, der er en del af apparatet.

Ulovlig bortskaffelse af produktet fra brugerens side medfører de strafferetlige sanktioner, som den gældende lovgivning fastsætter.

10. MULIGE FEJL OG AFHJÆLPNING

Fejl Årsag	Afhjælpning
Kompressoren afbrydes og starter automatisk efter et par minutter.	Udløsning af den termiske sikring pga. overophedning af motoren.	Lad kompressor køle af.Udluft lokalet.
Kompressoren afbrydes efter et par startforsøg.	Udløsning af den termiske sikring pga. overophedning af motoren (fjernelse af stikket i forbindelse med drift, lav forsyningsspænding).	Betjen trykafbryderens knap. Udluft lokalet. Vent et par minutter. Herefter starter kompressoren selv.

Ethvert andet indgreb skal udføres af et af de autoriserede assistancecentre, idet originale reservedele er påkrævede. Maskinsikkerheden kan kompromitteres og garantien bortfalder automatisk hvis der udføres maskinændringer.
