MANUAL DE UTILIZARE SXCMD15WE STANLEY

Manual de utilizare (Traducerea instrucţiunilor originale)

Toate datele de identificare, producătorul, modelul, codul și numărul de serie sunt redate pe eticheta CE aplicată pe ultima pagină a manualului.

DATE TEHNICE: Vă rugăm să consultaţi eticheta lipită pe ultima pagină a acestui manual

1 - Datele producătorului

2 - Marcă CE şi simbol DEEE

3 - Model / Cod / Număr de serie

4 - Admisie de aer măsurată în (l/min) şi (cfm)

5 - Aer emis de compresor măsurat în (l/min) şi (cfm)

6 - Presiune maximă de lucru (bar şi PSI), capacitatea rezervorului

(l), rotaţii pe minut (RPM), greutate (kg)

7 - Nivel de putere acustică garantat în dB(A)

Nivel de putere acustică măsurat în dB(A)

8 - Date electrice: tensiune de alimentare (V), frecvenţă (Hz), curent

absorbit (A), putere în (kW) şi (HP)

9 - Factor de serviciu

10 - Declaraţia de origine

11 - An de producţie/fabricaţie

Păstraţi manualul de instrucţiuni pentru a-l putea citi şi pe viitor Înainte de utilizare citiţi cu atenţie instrucţiunile şi respectaţi indicaţiile date. În caz de neclarităţi cu privire la modul de funcţionare. Păstraţi toate documentele pentru a putea consultate de orice utilizator.

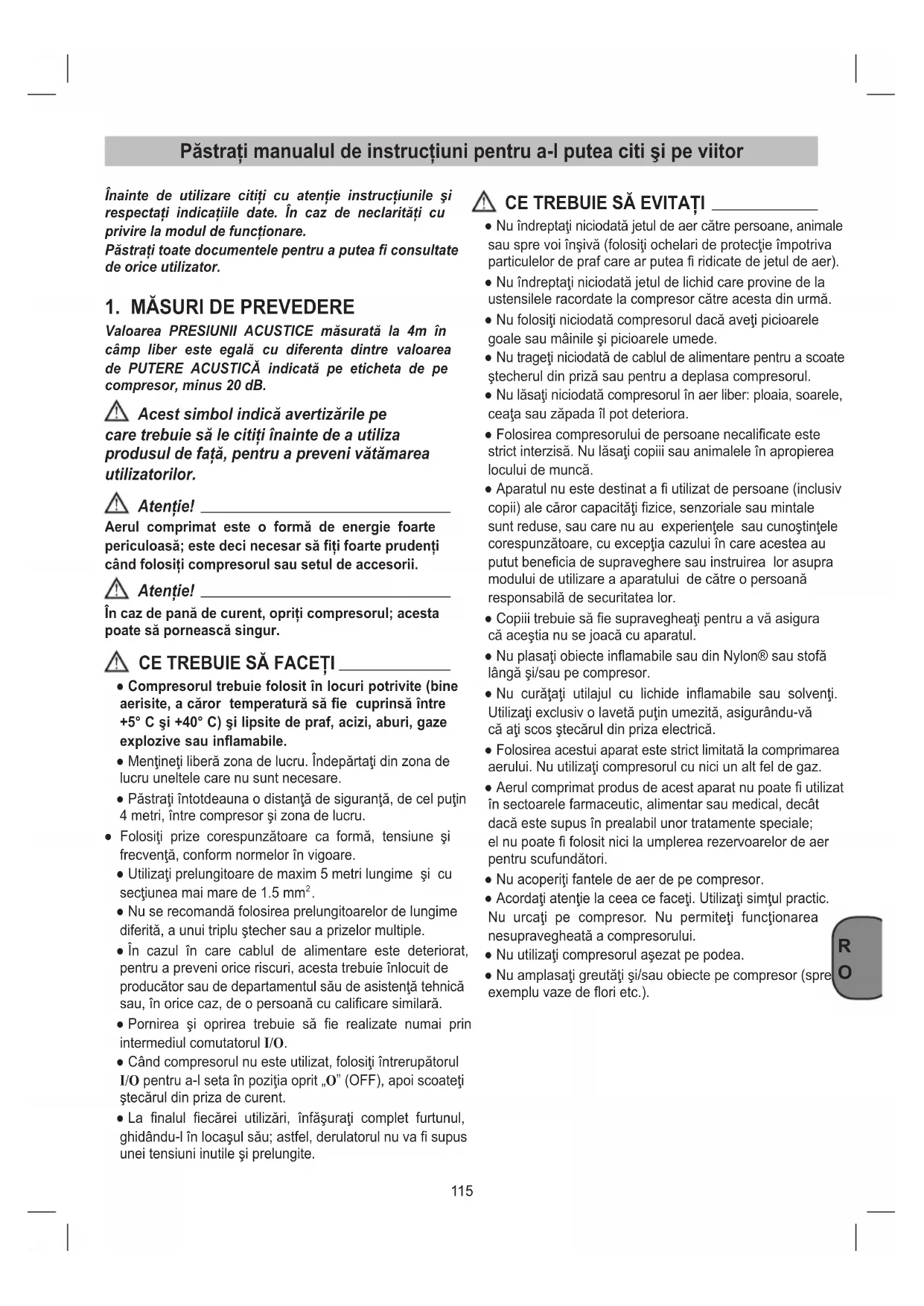

1. MĂSURI DE PREVEDERE

Valoarea PRESIUNII ACUSTICE măsurată la 4m în câmp liber este egală cu diferenta dintre valoarea de PUTERE ACUSTICĂ indicată pe eticheta de pe compresor, minus 20 dB. Acest simbol indică avertizările pe care trebuie să le citiţi înainte de a utiliza produsul de faţă, pentru a preveni vătămarea utilizatorilor. Atenţie! Aerul comprimat este o formă de energie foarte periculoasă; este deci necesar să ţi foarte prudenţi când folosiţi compresorul sau setul de accesorii. Atenţie! În caz de pană de curent, opriţi compresorul; acesta poate să pornească singur.

CE TREBUIE SĂ FACEŢI

● Compresorul trebuie folosit în locuri potrivite (bine aerisite, a căror temperatură să e cuprinsă între +5° C şi +40° C) şi lipsite de praf, acizi, aburi, gaze explozive sau inamabile. ● Menţineţi liberă zona de lucru. Îndepărtaţi din zona de lucru uneltele care nu sunt necesare. ● Păstraţi întotdeauna o distanţă de siguranţă, de cel puţin 4 metri, între compresor şi zona de lucru. ● Folosiţi prize corespunzătoare ca formă, tensiune şi frecvenţă, conform normelor în vigoare. ● Utilizaţi prelungitoare de maxim 5 metri lungime şi cu secţiunea mai mare de 1.5 mm

● Nu se recomandă folosirea prelungitoarelor de lungime diferită, a unui triplu ştecher sau a prizelor multiple. ● În cazul în care cablul de alimentare este deteriorat, pentru a preveni orice riscuri, acesta trebuie înlocuit de producător sau de departamentul său de asistenţă tehnică sau, în orice caz, de o persoană cu calicare similară. ● Pornirea şi oprirea trebuie să e realizate numai prin intermediul comutatorul I/O. ● Când compresorul nu este utilizat, folosiţi întrerupătorul I/O pentru a-l seta în poziţia oprit „O” (OFF), apoi scoateţi ştecărul din priza de curent. ● La nalul ecărei utilizări, înfăşuraţi complet furtunul, ghidându-l în locaşul său; astfel, derulatorul nu va supus unei tensiuni inutile şi prelungite.

CE TREBUIE SĂ EVITAŢI

● Nu îndreptaţi niciodată jetul de aer către persoane, animale sau spre voi înşivă (folosiţi ochelari de protecţie împotriva particulelor de praf care ar putea ridicate de jetul de aer). ● Nu îndreptaţi niciodată jetul de lichid care provine de la ustensilele racordate la compresor către acesta din urmă. ● Nu folosiţi niciodată compresorul dacă aveţi picioarele goale sau mâinile şi picioarele umede. ● Nu trageţi niciodată de cablul de alimentare pentru a scoate ştecherul din priză sau pentru a deplasa compresorul. ● Nu lăsaţi niciodată compresorul în aer liber: ploaia, soarele, ceaţa sau zăpada îl pot deteriora. ● Folosirea compresorului de persoane necalicate este strict interzisă. Nu lăsaţi copiii sau animalele în apropierea locului de muncă. ● Aparatul nu este destinat a utilizat de persoane (inclusiv copii) ale căror capacităţi zice, senzoriale sau mintale sunt reduse, sau care nu au experienţele sau cunoştinţele corespunzătoare, cu excepţia cazului în care acestea au putut benecia de supraveghere sau instruirea lor asupra modului de utilizare a aparatului de către o persoană responsabilă de securitatea lor. ● Copiii trebuie să e supravegheaţi pentru a vă asigura că aceştia nu se joacă cu aparatul. ● Nu plasaţi obiecte inamabile sau din Nylon® sau stofă lângă şi/sau pe compresor. ● Nu curăţaţi utilajul cu lichide inamabile sau solvenţi. Utilizaţi exclusiv o lavetă puţin umezită, asigurându-vă că aţi scos ştecărul din priza electrică. ● Folosirea acestui aparat este strict limitată la comprimarea aerului. Nu utilizaţi compresorul cu nici un alt fel de gaz. ● Aerul comprimat produs de acest aparat nu poate utilizat în sectoarele farmaceutic, alimentar sau medical, decât dacă este supus în prealabil unor tratamente speciale; el nu poate folosit nici la umplerea rezervoarelor de aer pentru scufundători. ● Nu acoperiţi fantele de aer de pe compresor. ● Acordaţi atenţie la ceea ce faceţi. Utilizaţi simţul practic. Nu urcaţi pe compresor. Nu permiteţi funcţionarea nesupravegheată a compresorului. ● Nu utilizaţi compresorul aşezat pe podea. ● Nu amplasaţi greutăţi şi/sau obiecte pe compresor (spre exemplu vaze de ori etc.).116

1. Filtru pentru aerul de aspirare

6. Întrerupător I/O (ON/OFF)

3. CONŢINUTUL AMBALAJULUI

● Compresor de aer ● Fişă cu instrucţiuni de montare ● Distanţiere din cauciuc (4) ● Manual de instrucţiuni şi alte documente

4. DOMENIUL DE UTILIZARE

Compresorul serveşte la producerea aerului comprimat pentru echipamente acţionate cu aer sub presiune. Vă rugăm să ţineţi cont de faptul că maşinile noastre nu sunt construite pentru utilizare in domeniile meşteşugăreşti şi industriale. Noi nu preluăm nici o garanţie atunci cand aparatul este folosit in intreprinderile meşteşugăreşti sau industriale ori in scopuri similare. Maşina se va utiliza numai conform scopului pentru care este concepută. Orice altă utilizare nu este în conformitate cu scopul. Pentru pagubele sau vătămările rezultate în acest caz este responsabil utilizatorul/operatorul şi nu producătorul.

● Pentru a evita încălzirea excesivă a motorului, acest compresor are o funcţionare intermitentă; raportul de intermitenţă este indicat pe plăcuţa cu datele tehnice (de exemplu S3 25 % înseamnă 2,5 minute de funcţionare şi 7,5 minute de pauză). Dacă intervine o problemă de acest fel şi dacă temperatura ridicată a fost cauzată de o absorbţie excesivă de curent, atunci protecţia termică a motorului va întrerupe automat alimentarea cu curent. ● Compresorul este echipat cu izolaţie dublă, nu necesită împământare. ● Racordarea unor ustensile pneumatice la compresor înainte de oprirea uxului de aer comprimat este strict interzisă. ● Utilizarea aerului comprimat conform utilizărilor sale prevăzute (umare, suare, unelte pneumatice etc.) implică cunoaşterea şi respectarea normelor prevăzute pentru ecare caz. ● Vericaţi dacă presiunea de operare maximă şi consumul de aer ale uneltei pneumatice sau ale conductelor de conectare (la compresor) care vor utilizate sunt compatibile cu presiunea setată pe regulatorul de presiune (neinclus) şi cu cantitatea de aer furnizată de compresor. ● Performanţa compresorului este garantată pentru funcţionarea între 0 şi 1000 de metri deasupra nivelului mării.117

● Vericaţi aparatul de eventualele deteriorări pe timpul transportului. Deteriorările respective se vor transmite imediat rmei transportoare care a livrat compresorul. ● Compresorul se va amplasa în apropierea consumatorului. ● Nu se recomandă utilizarea prelungitoarelor. ● Aerul aspirat trebuie să e uscat şi lipsit de praf. ● Compresorul nu se va amplasa în încăperi umede sau ude. ● Compresorul se va folosi numai în încăperi corespunzătoare (bine aerisite, temperatura ambiantă +5 °C - +40 °C). În încăpere nu are voie să existe praf, acizi, vapori, gaze explozive sau inamabile. ● Compresorul se pretează la utilizare în încăperi uscate. În intervalele în care se lucrează cu apă de stropit este interzisă folosirea compresorului. Atenţie! Acest compresor trebuie utilizat exclusiv xat pe un perete adecvat, care îi poate susţine greutatea; se interzice utilizarea compresorului în orice altă conguraţie.

După ce aţi scos compresorul din ambalaj şi aţi vericat că este intact, asiguraţi-vă că la interior există toate componentele enumerate în „conţinutul ambalajului”. Înainte de a începe instalarea compresorului, va necesar să pregătiţi materialele şi/sau uneltele ilustrate în gura 1 (NU sunt furnizate în pachet), mai exact: – Ruletă, – Bandă adezivă, – Foarfecă, – Nivelă cu bulă de aer, – Perforator/cheie, – Şurubelniţă în stea, – Şuruburi (4), – Dibluri (4). Avertisment! Pentru xarea pe pereţi sau în ciment, utilizaţi şuruburi şi dibluri de expansiune. Pentru xarea pe orice altă suprafaţă (după ce se verică în prealabil că peretele poate susţine greutatea compresorului), achiziţionaţi şuruburile şi diblurile adecvate. Pentru xare, se recomandă să solicitaţi ajutorul unei a doua persoane. Alegeţi poziţia în care veţi xa compresorul, astfel încât aparatul să aibă spaţiu sucient pentru a se roti la mai mult de 170° de grade şi să ajungă cu uşurinţă la furtunul de aer comprimat. Pentru a obţine o ventilare bună şi o răcire optimă, este important să existe o distanţă de cel puţin 50 cm între compresor şi orice perete şi/sau obstacol (g. 2), cu excepţia peretelui pe care este xat compresorul.

6.1 Fixarea pe perete

Respectaţi instrucţiunile din acest manual (gurile 3, 4 şi 5). ● Utilizaţi fişa cu instrucţiuni (furnizată în pachet) ca şablon pentru marcarea punctelor în care să realizaţi găurile pentru fixare (fig. 3). Îndepărtaţi şi păstraţi şa, pentru consultare şi/sau utilizare ulterioară. ● Utilizând un burghiu de 8 mm, realizaţi patru găuri în perete (g. 4) şi introduceţi diblurile (g. 5). ● Introduceţi şuruburile, având grijă să introduceţi mai întâi distanţierele din cauciuc (g. 5). ● Înşurubaţi şuruburile până la capăt (g. 6 - faza I). ● Aduceţi compresorul în dreptul celor patru şuruburi, apoi suspendaţi-l având grijă să potriviţi pe şuruburi ecare fantă a cadrului compresorului: conform indicaţiilor din g. 6 - faza II. ● Lăsaţi compresorul să coboare uşor, astfel încât toate cele patru şuruburi să intre în deschiderea îngustă a fantelor, conform indicaţiilor din g. 6 - faza III. ● Înşurubaţi complet cele patru şuruburi (g. 7).

Compresorul este echipat cu un cablu de alimentare (ştecărul nu are împământare). Introduceţi ştecărul cablului electric într-o priză potrivită în ceea ce priveşte forma, tensiunea şi frecvenţa şi care respectă regulamentele în vigoare. Înainte de punerea în funcţiune, asiguraţi-vă că tensiunea de reţea corespunde cu tensiunea de operare indicată pe plăcuţa cu caracteristicile aparatului. Asiguraţi-vă că întrerupătorul ON/OFF nu este în poziţia I (ON). Cablurile de alimentare prea lungi şi prelungitoarele, derulatoarele etc. provoacă o cădere de tensiune şi pot împiedica pornirea motorului. În caz de temperaturi scăzute, sub +5°C, este posibil ca motorul să e dicil de pornit.

7.2 Pornire şi utilizare

● Vericaţi concordanţa datelor de pe plăcuţa compresorului cu cele ale instalaţiei electrice; se permite o abatere de tensiune de ± 10% faţă de valoarea nominală. ● Conectaţi unealta pneumatică dorită la cuplajul rapid (ref. 5). – Derulatorul (ref. 3) dispune de un mecanism de blocare automată, care permite oprirea furtunului (ref. 4) la lungimea dorită. Nu înfăşuraţi niciodată furtunul în mod necontrolat. – Sistemul de blocare produce un sunet metalic în timpul derulării şi înfăşurării; aceasta nu reprezintă o defecţiune.118

Dacă zgomotul diferă după mai multe utilizări şi/sau în caz de probleme la mecanism, luaţi legătura cu centrul de asistenţă. – Derularea furtunului: scoateţi cu grijă furtunul din locaş; după ce aţi derulat furtunul la lungimea necesară, eliberaţi-l puţin; astfel, blocarea se efectuează când se aude un clic (g. 9). Înainte de a-l elibera, vericaţi blocarea furtunului. – Înfăşurarea furtunului: eliberaţi furtunul trăgându-l spre exterior (g. 10). Asiguraţi înfăşurarea furtunului în mod controlat, ghidându-l până la retragerea completă în derulator. ● Introduceţi ştecărul cablului de alimentare într-o priză potrivită, verificând dacă întrerupătorul I/O de pe compresor este în poziţia oprit „O” (OFF). ● În acest punct, compresorul este gata de utilizare. ● Înşurubaţi compresorul apăsând pe întreruptorul I/O. ● Vericaţi dacă presiunea de operare maximă şi consumul de aer ale uneltei pneumatice de utilizat sunt compatibile cu presiunea setată pe regulatorul de presiune (neinclus) şi cu cantitatea de aer furnizată de compresor. ● La sfârşitul lucrărilor: – înfăşuraţi complet furtunul, ghidându-l în locaşul său; – opriţi compresorul cu ajutorul întrerupătorului I/O, setându-l în poziţia oprit „O” (OFF). – deconectaţi ştecărul. ● Dacă doriţi să utilizaţi din nou compresorul, înainte de a-l porni aşteptaţi cel puţin 10 secunde după oprire.

8. CURĂŢIREA ŞI ÎNTREŢINEREA

Atenţie! Înaintea tuturor lucrărilor de curăţire şi întreţinere se va scoate ştecherul din priză. Atenţie! Aşteptaoi până când compresorul s-a răcit complet! Pericol de ardere!

● Păstraţi dispozitivele de protecţie cât mai curat posibile. Ştergeţi aparatul cu o cârpă curată sau suaţi praful de pe el cu aer sub presiune la o presiune mică. ● Recomandăm curăţirea aparatului imediat după utilizare. ● Nu folosiţi detergenţi sau solvenţi; aceştia pot ataca părţile din material plastic. Fiţi atenţi să nu intre apă în interiorul aparatului. ● Înainte de curăţare, uneltele pneumatice trebuie să e deconectate de la compresor. Compresorul nu trebuie să e curăţat cu apă, solvenţi etc. ● Menţineţi tubul derulatorului curat, pentru a asigura glisarea corectă.

8.2 Curăţarea ltrului de aspiraţie (ref.1)

Filtrul de aspiraţie împiedică aspirarea prafului şi murdăriei. Acest ltru trebuie curăţat cel puţin la 100 de ore de funcţionare. Filtrul de aspiraţie înfundat reduce semnicativ ecienţa compresorului. Corpul ltrului de aspiraţie nu este detaşabil, NU TREBUIE NICIODATĂ îndepărtat. Pentru a curăţa sau înlocui elementul ltrant, este sucient să scoateţi doar capacul. Pentru a scoate capacul, deşurubaţi în sens invers acelor de ceasornic. Curăţaţi elementul ltrant lovindu-l uşor şi aplicând pe acesta un jet de aer comprimat la presiune scăzută (aproximativ 3 bar); apoi montaţi-l la loc.

INTERVALE DE ÎNTREŢINERET

FUNCŢIE DUPĂ PRIMELE 100 DE ORE LA FIECARE 100 DE ORE Curăţarea ltrului de aspirare şi/sau înlocuirea elementului ltrant ● ●119

Anomalie Cauză Remediu Compresorul se opreşte singur dar porneşte din nou, automat, după câteva minute. Temperatura în interiorul motorului este prea mare, ceea ce necesită intervenţia protecţiei termice. Se lasă motorul să se răcească. Încercaţi să îmbunătăţiţi calitatea aerului la locul de muncă. După câteva tentative de pornire nereuşite, motorul se opreşte. Ca mai sus, protecţia termică intervine şi împiedică pornirea motorului din cauza temperaturii ridicate (Vericaţi şi dacă tensiunea de alimentare este corectă sau dacă ştecherul nu iese din priză în timpul funcţionării). Apăsaţi pe întrerupătorul de pornire/ oprire. Încercaţi să îmbunătăţiţi calitatea aerului la locul de muncă. Aşteptaţi câteva minute, după care motorul porneşte automat. Orice altă intervenţie în afara celor specicate mai sus trebuie să e executată de Centrele de Service autorizate şi necesită piese de schimb originale. Eventualele modicări pot compromite siguranţa şi atrag după sine anularea garanţiei.

Atenţie! Scoateţi ştecărul din priza de curent şi goliţi aparatul şi toate uneltele cu aer comprimat conectate la acesta. Ţineţi compresorul astfel încât să nu poată pus în funcţiune de persoane neautorizate. Atenţie! Ţineţi compresorul exclusiv într-un mediu uscat şi inaccesibil persoanelor neautorizate. Protejaţi-l cu o husă, pentru a evita depunerea prafului pe mecanismele interne. În cazul în care compresorul nu este utilizat perioade îndelungate, vericaţi funcţionarea corectă a acestuia înainte de a-l utiliza din nou.

9. ÎNDEPĂRTAREA ŞI RECICLAREA

Conform Directivei 2012/19/UE cu privire la eliminarea deşeurilor de echipamente electrice şi electronice (DEEE). Simbolul conteinerului tăiat prezent pe aparat sau pe ambalajul acestuia indică faptul că produsul va trebui aruncat separat de celelalte deşeuri atunci cnd nu va mai putea utilizat. Utilizatorul va trebui, aşadar, să încredinţeze aparatura nefolosibilă unui centru de reciclare de electronice din zonă sau să o livreze vânzătorului în momentul achiziţionării unei noi aparaturi de tip echivalent, în raport de unu la unu. O selectare adecvată a deşeurilor pentru un nou început al aparaturii refuzate la reciclare şi la tratamentul compatibil din punct de vedere ecologic contribuie la evitarea posibilelor efecte negative asupra mediului şi a sănătăţii şi favorizează repunerea în circuit sau reciclarea materialelor din care este compusă. Reciclarea abuzivă a produsului din partea utilizatorului implică aplicarea sancţiunilor prevăzute de legile în vigoare.120

Păstraţi manualul de instrucţiuni pentru a-l putea citi şi pe viitor
