HASZNÁLATI ÚTMUTATÓ SXCMD15WE STANLEY
HU Használat elött figyelmesen olvassa el a kézikönyvet
HU Figyelem, égető felületek
HU Figyelem, elektromos áram
HU Automatikus beindulás veszélye
HU A légutak, a látás és a hallás védelme kötelező
HU Ne permetezzen folyadékokat a kompresszor közelében
1 - A gyártó adatai
2 - CE jelölés és WEEE szimbólum
3 - Típus / kód / sorozatszám
4 - Levegőkiszorítás, (l/min) és (cfm)
5 - A kompresszor által szállított levegő mennyisége, (l/min) és (cfm)
6 - Maximális üzemi nyomás (bar és PSI); a tartály térfogata (I); percenkénti fordulatszám (RPM); súly (kg)
7 - Garantált hangteljesítményszint dB(A)
Mért hangteljesítményszint, db(A)
8 - Elektromos adatok: feszültség (V); frekvencia (Hz); áramfelvétel (A); teljesítmény, (kW) és (LE)
9 - Müködési ciklus
10 - Származási nyilatkozat
11 - Gyártás éve
CZ Legenda:

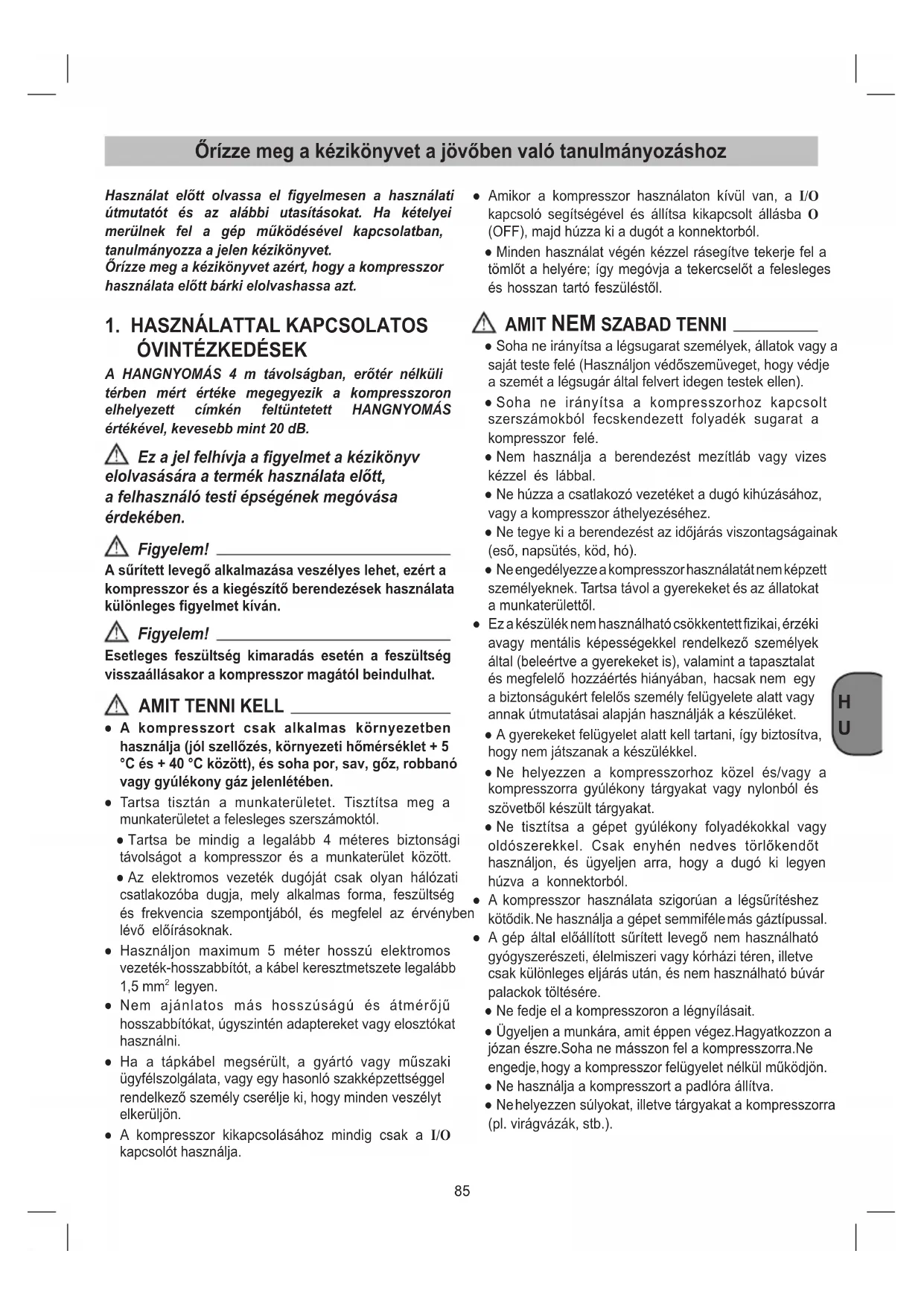

Örízze meg a kézikönyvet a jövőben való tanulmányozáshoz
Használat előtt olvassa el figyelmesen a használati útmutatót és az alábbi utasításokat. Ha kételyei merülnek fel a gép működésével kapcsolatban, tanulmányozza a jelen kézikönyvet. Örizze meg a kézikönyvet azért, hogy a kompresszor használata előtt bárki elolvashassa azt.
1. HASZNÁLATTAL KAPCSOLATOS ÓVINTÉZKEDÉSEK
A HANGNYOMÁS 4 m távolságban, erőtér nélküli térben mért értéke megegyezik a kompresszoron elhelyezett címkén feltüntetett HANGNYOMÁS értékével, kevesebb mint 20 dB.
⚠ Ez a jel felhívja a figyelmet a kézikönyv elolvasására a termék használata előtt, a felhasználó testi épségének megóvása érdekében.
⚠️ Figyelem! ____
A súritett levegő alkalmazása veszélyes lehet, ezért a kompresszor és a kiegészítő berendezések használata különleges figyelmet kíván.
⚠️ Figyelem! ____
Esetleges feszültség kimaradás esetén a feszültség visszaállásakor a kompresszor magától beindulhat.
AMIT TENNI KELL
- A kompresszort csak alkalmas környezetben használja (jól szellőzés, környezeti hőmérséklet + 5 °C és + 40 °C között), és soha por, sav, göz, robbanó vagy gyúlékony gáz jelenlétében.
- Tartsa tisztán a munkaterületet. Tisztítsa meg a munkaterületet a felesleges szerszámoktól.
- Tartsa be mindig a legalább 4 méteres biztonsági távolságot a kompresszor és a munkaterület között.
- Az elektromos vezeték dugóját csak olyan hálózati csatlakozóba dugja, mely alkalmas forma, feszültség és frekvencia szempontjából, és megfelel az érvényben lévő előírásoknak.
- Használjon maximum 5 méter hosszú elektromos vezeték-hosszabbítót, a kábel keresztmetszete legalább 1,5 mm² legyen.
- Nem ajánlatos más hosszúságú és átmérőjű hosszabbítókat, úgyszintén adaptereket vagy elosztókat használni.
- Ha a tápkábel megsérült, a gyártó vagy műszaki ügyfélszolgálata, vagy egy hasonló szakképzettséggel rendelkező személy cserélje ki, hogy minden veszélyt elkerüljön.
-
A kompresszor kikapcsolásához mindig csak a I/O kapcsolót használja.
-
Amikor a kompresszor használaton kívül van, a I/O kapcsoló segítségével és állítsa kikapcsolt állásba O (OFF), majd húzza ki a dugót a konnektorból.
- Minden használat végén kézzel rásegítve tekerje fel a tömlőt a helyére; így megóvja a tekercselőt a felesleges és hosszan tartó feszüléstől.
AMIT NEM SZABAD TENNI
- Soha ne irányítsa a légsugarat személyek, állatok vagy a saját teste felé (Használjon védőszemüveget, hogy védje a szemét a légsugár által felvert idegen testek ellen).
- Soha ne irányítsa a kompresszorhoz kapcsolt szerszámokból fecskendezett folyadék sugarat a kompresszor felé.
- Nem használja a berendezést mezítláb vagy vizes kézzel és lábbal.
- Ne húzza a csatlakozó vezetéket a dugó kihúzásához, vagy a kompresszor áthelyezéséhez.
- Ne tegye ki a berendezést az időjárás viszontagságainak (eső, napsütés, köd, hó).
- Ne engedélyezze a kompresszor használatát nem képzett személyeknek. Tartsa távol a gyerekeket és az állatokat a munkaterülettől.
- Ez a készülék nem használható csökkentett fizikai, érzéki avagy mentális képességekkel rendelkező személyek által (beleértve a gyerekeket is), valamint a tapasztalat és megfelelő hozzáértés hiányában, hacsak nem egy a biztonságukért felelős személy felügyelete alatt vagy annak útmutatásai alapján használják a készüléket.
- A gyerekeket felügyelet alatt kell tartani, így biztosítva, hogy nem játszanak a készülékkel.
- Ne helyezzen a kompresszorhoz közel és/vagy a kompresszorra gyúlékony tárgyakat vagy nylonból és szövetből készült tárgyakat.
- Ne tisztítsa a gépet gyúlékony folyadékokkal vagy oldószerekkel. Csak enyhén nedves törlőkendőt használjon, és ügyeljen arra, hogy a dugó ki legyen húzva a konnektorból.
A kompresszor használata szigorúan a légsűrítéshez kötődik. Ne használja a gépet semmiféle más gáztípussal.
A gép által előállított sűrített levegő nem használható gyógyszerészeti, élelmiszeri vagy kórházi téren, illetve csak különleges eljárás után, és nem használható búvár palackok töltésére.
- Ne fedje el a kompresszoron a légnyílásait.
- Ügyeljen a munkára, amit éppen végez. Hagyatkozzon a józan észre. Soha ne másszon fel a kompresszorra. Ne engedje, hogy a kompresszor felügyelet nélkül működjön.
- Ne használja a kompresszort a padlóra állítva.
- Nehelyezzen súlyokat, illetve tárgyakat a kompresszorra (pl. virágvázák, stb.).

TUDNIVALÓK
- A kompresszor a gyártásának megfelelően a műszaki adatokat tartalmazó technikai adat táblán meghatározott kihagyási aránnyal működik (például S3 25 % azt jelenti, hogy a kompresszor 2.5 percig működik és 7.5 percig áll) azért, hogy megelőzze a elektromotor túlságos túlhevülését. Abban az esetben, ha ez mégis megtörténne, működésbe lép a hővédelem, mellyel a motor rendelkezik, és ha a hőmérséklet túl magas, automatikusan megszakítja az elektromos áramot a túlságos áramfelvétel miatt.
- A kompresszor kettős szigeteléssel van ellátva, és nem igényel földelést.
- Egy pneumatikus szerszámnak a kompresszorból kibocsátott sűrített levegő csövére való felszerelési művelete alatt feltétlenül szükséges a magából a csőből történő levegőkiáramlás megszakítása.
- A sűrített levegő különböző tervezett célokra (felfújás, fúvás, pneumatikus szerszámok stb.) történő felhasználása megköveteli az egyes esetekre előírt szabályok ismeretét és betartását.
- Ellenőrizze, hogy a használni kívánt pneumatikus szerszám és a csatlakozó tömlők (a kompresszorral együtt) levegőfogyasztása és maximális üzemi nyomása kompatibilis-e a nyomásszabályozón (nem tartozék) beállított nyomással és a kompresszor által biztosított levegő mennyiségével.
- A kompresszor teljesítménye tengerszint felett 0 és 1000 méter között biztosított.
2. A BERENDEZÉS LEÍRÁSA (8. ábra)
- Beszívottlevegő-szűrő
- Tápkábel
- Tekercselő
- Levegötömlő
- Gyors összekapcsolás
- I/O kapcsoló (ON/OFF)
3. CSOMAG TARTALMA
- Levegőkompresszor
- Összeszerelési útmutató
• Gumi távtartók (4) - Használati útmutató és egyéb dokumentumok
4. ALKALMAZÁSI TERÜLET
A kompresszor, a préslég által meghajtott szerszámokhoz a préslég létrehozására szolgál.
Kérjük vegye figyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a nem vállalunk szavatosságot, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva.
A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
5. UTASÍTÁS A KÉSZÜLÉK FELÁLLÍTÁSÁHOZ
- Vizsgálja felül a készüléket nem e sérült meg a szállításnálkompresszor rögzítési helyéül szolgáló falat.
Az esetleges sérüléseket jelentse azonnal annál a szállítási vállalatnál, amelyik a kompresszort szállította.
- Telepítse a kompresszort lehetőleg a fogyasztó közelébe.
- Javasolt a hosszabbító kábelek használata.
- Ügyeljen arra, hogy a beszívott levegő száraz és pormentes legyen.
- Ne telepítse a kompresszort egy nedves vagy vízes helyiségben.
- A kompresszort csak megfelelő termekben (jól szellöztetet, a környzetehômér séklet +5°C - +40°C) szabad üzemeltetni. A teremben nem szabad pornak, savnak, párának, robbanékony vagy lbbanékony gáznak lennie.
- A kompresszor száraz termekbeni használatra alkalmas. Tiltott a használata az olyan környezetben, ahol fröccsenővízzel dolgoznak.

Figyelem!
Ezt a kompresszort kizárólag a súlyát megtartani képes falhoz rögzítve szabad használni; a kompresszor semmilyen más konfigurációban nem használható.
6. TELEPÍTÉS
A kompresszor kicsomagolása és épségének ellenőrzése után győződjön meg arról, hogy a „Csomag tartalma” részben felsorolt összes rész megtalálható benne.
A kompresszor telepítésének megkezdése előtt be kell szerezni az 1. ábrán (NEM a szállítmány részei) látható anyagokat és/vagy szerszámokat, pontosabban:
- mérőszalag,
– ragasztószalag, - olló,
- vízmérték,
– fúró/csavarhajtó,
– csillagfejű csavarhúzó,
– Csavarok (4), - Tiplik (4).

Figyelmeztetés!
A tömör falra vagy betonfalra történő rögzítéshez használjon csavarokat és üregdübeleket. Bármilyen más felületre történő felszereléshez (előzetesen ellenőrizze, hogy a fal elbírja-e a kompresszor súlyát), vásároljon megfelelő típusú csavarokat és dübeleket.
A rögzítésnél célszerű egy másik személy segítségét igénybe venni.
A kompresszor rögzítési helyét úgy válassza ki, hogy a készüléknek elegendő hely álljon rendelkezésére a több mint 170°-os elforduláshoz, és a sürített levegő csöve könnyen hozzáférhető legyen.
A megfelelő szellőzés és a hatékony hűtés érdekében fontos, hogy a kompresszor legalább 50 cm távolságra legyen minden faltól és/vagy akadálytól (2. ábra), kivéve a
6.1 Falra rögzítés
Tartsa be az ebben a kiadványban található előírásokat (3., 4. és 5. ábra).
- Használja a (mellékelt) használati útmutatót sablonként a rögzítéshez szükséges lyukak helyének megjelölésénél (3. ábra). Vegye le és örizze meg a lapot későbbi tanulmányozás és/vagy újbóli használat céljából.
- Egy 8 mm-es fúrófejjel fúrjon négy lyukat a falba (4. ábra), és helyezze be a tipliket (5. ábra).
- Helyezze be a csavarokat, ügyelve arra, hogy elötte a gumi távtartókat tegye be (5. ábra).
- Csavarozza be a csavarokat teljesen (6. ábra - I. fázis).
- Helyezze el a kompresszort a négy csavarnál, majd akassza fel, ügyelve arra, hogy a kompresszor keretének minden nyílása a csavarokra kerüljön: a 6. ábra - II. fázison látható módon.
- Óvatosan engedje le a kompresszort, hogy mind a négy csavart be tudja illeszteni a keskeny nyílásba, ahogyan a 6. ábra - III. fázis mutatja.
- Húzza meg mind a négy csavart (7. ábra).
7. ÜZEMBE HELYEZÉS
7.1 Csatlakoztatás a hálózatra
A kompresszor tápkábellel van ellátva (a villásdugó nincs földelve). Az elektromos kábel villásdugóját olyan aljzatba dugja, amelynek kialakítása, feszültsége és frekvenciája megfelelő, és megfelel a hatályos előírásoknak. Üzembe helyezés előtt győződjön meg arról, hogy a hálózati feszültség megfelel a készülék adattábláján feltüntetett üzemi feszültségnek. Győződjön meg arról, hogy az ON/OFF kapcsoló nem I (ON) állásban van. A túl hosszú tápkábelek, valamint a hosszabbítókábelek, kábeldobok stb. feszültségesést okoznak, és megakadályozhatják a motor indítását. +5 °C alatti hömérsékleten a motor indítása nehezebb lehet.
7.2 Indítás és használat
- Ellenőrizze, hogy a kompresszor táblájának adatai megfelelnek-e a tényleges elektromos rendszer adatainak; a névleges értékhez képest ± 10%-os feszültségingadozás megengedett.
- Csatlakoztassa a kívánt pneumatikus szerszámot a gyorscsatlakozóhoz (5. hiv).
– A tekercselő (3. hiv.) automatikus reteszelő mechanizmussal van kialakítva, amely lehetővé teszi a tömlő (4. hiv.) megállítását a kívánt hossznál.
Soha ne tekerje le a tömlöt ellenőrizetlenül..
– A blokkolórendszer fémes hangot ad le- és
feltekercselés közben; ez nem hiba.
Ha a zaj többszöri alkalmazás után változik és/vagy ha a mechanizmussal probléma van, forduljon az ügyfélszolgálathoz.
– A cső letekerése: óvatosan húzza ki a csövet a helyéről; a megfelelő hosszúságú tömlő letekerése után enyhén lazítsa meg a fogantyút, hogy a kattanó hang hallatán a rögzítés megtörténjen (9. ábra).
Ellenőrizze, hogy a cső rögzítve van-e, mielőtt elengedné..
– A cső visszatekerése: a cső kifelé húzásával lazítsa meg a rögzítést (10. ábra). Hagyja a tömlőt visszatekeredni, és fogja azt, amíg teljesen vissza nem húzódik a tekercselőbe.
- Helyezze be a tápkábel villásdugóját egy megfelelő dugaljba, és gyözödjön meg arról, hogy a kompresszoron található I/O kapcsoló kikapcsolt O (OFF) állásban van.
- A kompresszor most már használatra kész.
- Indítsa be a kompresszort az I/O számú főkapcsoló megnyomásával.
- Ellenőrizze, hogy a használni kívánt pneumatikus szerszám levegőfogyasztása és maximális üzemi nyomása összeegyeztethető-e a nyomásszabályozón (nem tartozék) beállított nyomással és a kompresszor által szállított levegő mennyiségével.
• A munka befejeztével:
– tekerje vissza a tömlöt teljesen, kézzel segítve vissza a helyére;
– állítsa az I/O kapcsolót O (OFF) állásba, ezzel kikapcsolja a kompresszort;
– húzza ki a villásdugót.
- Ha újra használni kívánja a kompresszort, a kikapcsolás után várjon legalább 10 másodpercet, mielőtt újraindítja.
8. TISZTÍTÁS ÉS KARBANTARTÁS

Figyelem!
Tisztítás és karbanartási munkálatok előtt kihúzni a hálózati csatlakozót.

Figyelem!
Várja meg amig a tömörítő teljesen le nem hült! Megégetés veszélye!
8.1 Tisztítás
- Tartsa a védőberendezéseket annyira por és szennyeződés mentesen amennyire csak lehet. Dörzsölje a készüléket egy tiszta posztóval le vagy pedig fújja, alacsony nyomás melett présléggel le.
- Ajánljuk, hogy a készüléket direkt minden használat után megtisztítsa.
- Ne használjon tisztító vagy oldószereket, mivel ezek meg tudják támadni a készülék műanyag részeit. Úgyeljen arra, hogy ne juthason víz a készülék belsejébe.
- A pneumatikus szerszámokat tisztítás előtt le kell választani a kompresszorról. A kompresszort nem szabad vízzel, oldószerekkel stb. tisztítani.
- A megfelelő áramlás érdekében tartsa tisztán a tekercselő tömlőjét.
8.2 A szívószűrő tisztítása (1. hiv.)
A szívószűrő megakadályozza a por és a szennyeződés beszívását. Ezt a szűrőt legalább 100 üzemóránként meg kell tisztítani. Az eltömődött szívószűrő jelentősen csökkenti a kompresszor teljesítményét.
A szívószűrő testét nem lehet eltávolítani, SOHA NEM SZABAD kivenni. A szűrőbetét tisztításához vagy cseréjéhez elég levenni a fedelet. A fedél eltávolításához csavarja azt az óramutató járásával ellentétesen.
Óvatos ütögetéssel tisztítsa meg a szűrőbetétet és alacsony nyomású (kb. 3 bar) sűrített levegővel fújja át, majd szerelje vissza.
KARBANTARTÁSI MUNKÁLATOK ELVÉGZÉSÉNEK IDEJE
| MÜKÖDÉS | AZ ELSŐ 100 MUNKAÓRA UTÁN | 100 ÓRÁNKÉNT | |
| Az elszívó szűrő tisztítása és/vagy a szűrőegység cseréje | ● | ● |
8.3 Tárolás

Figyelem!
Húzza ki a dugót a konnektorból, és fúvassa le készüléket és a hozzá csatlakoztatott sürített levegős szerszámokat. Tartsa a kompresszort úgy, hogy illetéktelen személyek ne tudják működtetni.

Figyelem!
A kompresszort csak száraz, illetéktelenek számára nem hozzáférhető helyen tárolja.
Védje ponyvával, hogy megakadályozza a por leülepedését a belső mechanikus részeken. Ha a kompresszor hosszabb ideig használaton kívül marad, a használatba vétel előtt ellenőrizze, hogy megfelelően működik-e.
9. MEGSEMMISÍTÉS ÉS ÚJRAHSZNOSÍTÁS

Az elektromos és elektronikus
berendezések hulladékainak (WEEE) ártalmatlanításáról szóló
2012/19/EU irányelv értelmében.
A készüléken vagy annak csomagolásán feltüntetett áthúzott konténer azt jelenti, hogy a terméket – elhasználódását követően – a többi hulladéktól elkülönítve kell tárolni. A felhasználó tehát, a készülék elhasználódását követően, vagy leadja azt az elektromos és elektronikus készülékek összegyűjtésére szakosodott hulladékgyűjtő helyeken, vagy átadja a viszonteladónak egy új, az elhasználódottal azonos típusú készülék vásárlásakor, egy az egy arányban.
A megfelelő szelektív hulladékgyűjtés lehetővé teszi az elhasználódott készülék környezetre nem ártalmas újrafelhasználását, kezelését és újrafeldolgozását, hozzájárul a környezetre és egészségre ártalmas hatások elkerüléséhez és elősegíti a készüléket alkotó anyagok újrafelhasználását és/vagy újbóli feldolgozását.
A termék törvénybeütköző feldolgozása az érvényben levő jogszabályok által előirányozott adminisztratív szankciók alkalmazását vonja maga után.
10. LEHETSÉGES RENDELLENESSÉGEK ÉS AZ EZZEL KAPCSOLATOS MEGENGEDETT BEAVATKOZÁSOK
| Rendellenesség | Ok | Beavatkozás |
| A kompresszor leáll, majd néhány percen belül magától elindul. | Hővédelem üzembelépése a motor túlmelegedése miatt. | Hagyni a kompresszor lehülni.Szellőztesse a helyiséget. |
| Néhány beindítási próbálkozás után a kompresszor leáll. | Hővédelem üzembelépése a motor túlmelegedése miatt (hálózati csatlakozás kikapcsolása menet közben, gyenge tápfeszültség). | Szellőztesse a helyiséget. Várjon néhány percet és a kompresszor magától beindul. |
Minden egyéb beavatkozást az engedélyezett Vevőszolgálatoknak kell elvégezniük, eredeti alkatrészek igénylésével. Ha a gépen módosításokat végez, az kockáztathatja a biztonságot, és mindenképpen érvényteleníti a vonatkozó garanciát.
