SXCMD15WE - Συμπιεστής STANLEY - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Συμπιεστής αέρα
Μάρκα	Stanley
Μοντέλο	SXCMD15WE
Εγκατάσταση	Υποχρεωτική τοποθέτηση σε τοίχο (βίδες και ούπα δεν παρέχονται)
Πηνίο σωλήνα	Αυτόματο με κλείδωμα και ελεγχόμενη εκτύλιξη
Φίλτρο αέρα	Αφαιρούμενο φίλτρο αναρρόφησης, καθαρισμός κάθε 100 ώρες
Ηλεκτρική τροφοδοσία	Δίκτυο, τάση και συχνότητα σύμφωνα με την πινακίδα
Διπλή μόνωση	Ναι, δεν απαιτείται γείωση
Θερμική προστασία	Αυτόματη διακοπή σε περίπτωση υπερθέρμανσης, αυτόματη επανεκκίνηση μετά την ψύξη
Θερμοκρασία περιβάλλοντος	+5°C έως +40°C
Μέγιστο υψόμετρο	1000 μέτρα
Απόσταση ασφαλείας	Τουλάχιστον 4 μέτρα μεταξύ του συμπιεστή και της περιοχής εργασίας
Τύπος χρήσης	Οικιακή (μη επαγγελματική) – φούσκωμα, φύσημα, πνευματικά εργαλεία
Σύνδεση εργαλείου	Ταχεία σύνδεση για σωλήνα αέρα
Λόγος λειτουργίας/διακοπής	Παράδειγμα S3 25% (2,5 λεπτά λειτουργία / 7,5 λεπτά στάση)
Επίπεδο θορύβου	Βλ. ετικέτα – εγγυημένη ακουστική ισχύς σε dB(A)
Συντήρηση	Καθαρισμός φίλτρου, όχι διαλύτες, εκκένωση μετά τη χρήση
Ασφάλεια	Μην κατευθύνετε το ρεύμα αέρα σε άτομα/ζώα, μη χρησιμοποιείτε σε υγρούς χώρους
Παρεχόμενα αξεσουάρ	4 λαστιχένιες ροδέλες, οδηγίες χρήσης, εγχειρίδιο χρήσης
Συμμόρφωση	CE, ΑΗΗΕ (οδηγία 2012/19/ΕΕ)

Συχνές ερωτήσεις - SXCMD15WE STANLEY

Πώς να εγκαταστήσω τον συμπιεστή SXCMD15WE;

Ο συμπιεστής πρέπει να στερεωθεί στον τοίχο. Χρησιμοποιήστε τις οδηγίες ως πρότυπο, ανοίξτε 4 τρύπες 8 mm, τοποθετήστε τα ούπα και βιδώστε τις βίδες με τα λαστιχένια αποστάτες. Κρεμάστε τον συμπιεστή εισάγοντας τις σχισμές του πλαισίου στις βίδες, στη συνέχεια σφίξτε καλά.

Ποια είναι η μέγιστη πίεση λειτουργίας;

Η μέγιστη πίεση αναγράφεται στην πινακίδα του συμπιεστή. Συμβουλευτείτε την ετικέτα για τις ακριβείς τιμές σε bar και PSI.

Πώς να χρησιμοποιήσω το πηνίο σωλήνα;

Για να ξετυλίξετε, τραβήξτε απαλά τον σωλήνα στο επιθυμητό μήκος, στη συνέχεια αφήστε τον ελαφρά για να ακούσετε ένα 'κλικ' κλειδώματος. Για να τυλίξετε ξανά, τραβήξτε ξανά τον σωλήνα για να ξεκλειδώσετε και οδηγήστε τον χειροκίνητα προς το πηνίο.

Γιατί σταματάει μόνος του ο συμπιεστής;

Είναι φυσιολογικό: η θερμική προστασία διακόπτει τον κινητήρα σε περίπτωση υπερθέρμανσης. Αφήστε τη συσκευή να κρυώσει (αερίστε το δωμάτιο). Θα επανεκκινήσει αυτόματα μετά από λίγα λεπτά.

Πώς να καθαρίσω το φίλτρο αέρα;

Ξεβιδώστε το κάλυμμα του φίλτρου (χωρίς να αφαιρέσετε το σταθερό σώμα). Καθαρίστε το φίλτρο χτυπώντας το ή φυσώντας πεπιεσμένο αέρα σε χαμηλή πίεση (περίπου 3 bar). Τοποθετήστε ξανά το κάλυμμα. Κάντε το κάθε 100 ώρες λειτουργίας.

Μπορώ να χρησιμοποιήσω τον συμπιεστή για βαφή ή για εφαρμογές τροφίμων;

Όχι, αυτή η συσκευή έχει σχεδιαστεί για οικιακές χρήσεις όπως φούσκωμα ή πνευματικά εργαλεία. Δεν παράγει αναπνεύσιμο αέρα και δεν είναι κατάλληλη για φαρμακευτικές, τροφίμων ή νοσοκομειακές εφαρμογές.

Ποιες προφυλάξεις ασφαλείας πρέπει να τηρώ;

Φοράτε πάντα προστασία ακοής, ματιών και αναπνευστικής οδού. Μην κατευθύνετε ποτέ το ρεύμα αέρα σε άτομα ή ζώα. Διατηρήστε απόσταση 4 μέτρων μεταξύ του συμπιεστή και της περιοχής εργασίας. Μην το χρησιμοποιείτε σε υγρό χώρο.

Τι να κάνω σε περίπτωση δυσλειτουργίας ή βλάβης;

Εάν ο συμπιεστής δεν ξεκινά ή σταματά ανώμαλα, ελέγξτε την ηλεκτρική τροφοδοσία και τη θερμοκρασία περιβάλλοντος. Για οποιαδήποτε εσωτερική επέμβαση, επικοινωνήστε με εξουσιοδοτημένο κέντρο σέρβις. Η χρήση μη γνήσιων ανταλλακτικών ακυρώνει την εγγύηση.

Μπορεί ο συμπιεστής να χρησιμοποιηθεί χωρίς γείωση;

Ναι, είναι εξοπλισμένος με διπλή μόνωση και δεν απαιτεί γείωση. Συνδέστε τον σε μια τυπική πρίζα συμβατή με την τάση και τη συχνότητα που αναγράφονται στην πινακίδα.

Πώς να αποθηκεύσω τον συμπιεστή μετά τη χρήση;

Αποσυνδέστε το φις, εκκενώστε το δοχείο και τα συνδεδεμένα εργαλεία. Τυλίξτε εντελώς τον σωλήνα. Φυλάξτε τον συμπιεστή σε ξηρό και προστατευμένο από σκόνη μέρος, ιδανικά με προστατευτικό κάλυμμα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SXCMD15WE STANLEY

GR ΥΠΟΜΝΗΜΑ ΣΗΜΑΤΩΝ ΑΣΦΑΛΕΙΑΣ ΣΤΑ ΠΡΟΪΟΝΤΑ

PL LEGENDA ZNAKÓW OSTRZEGAWCZYCH NA WYROBACH

HR ZNAKOVI ZA UPOZORENJE NA PROIZVODIMA

SI OPOZORILNI ZNAKI NA PROIZVODIH

HU A TERMÉKEKEN TALÁLHATÓ BIZTONSÁGI JELZÉSEK LISTÁJA

CZ BEZPEČNOSTNÍ ZNAČENÍ NA VÝROBCÍCH

SK LEGENDA: BEZPEČNOSTNÉ OZNAČENIA NA VÝROBKOCH

GR Διαβάστε προσεκτικά το εγχειρίδιο οδηγιώνν πριν από τη χρήση

GR Κίνδυνος εγκαυμάτων

GR Προσοχή ηλεκτρικό ρεύμα

GR Κίνδυνος αυτόματης εκκίνησης

GR Υποχρεωτικό προστατευτικό ακοής, όρασης και του αναπνευστικού συστήματος

GR Μην ψεκάζετε υγρά κοντά στον συμπιεστή

1 - Στοιχεία κατασκευαστή
2 - Σήμανση CE και σύμβολο ΑΗΗΕ
3 - Τύπος / Κωδικός / Αριθμός σειράς
4 - Μετατόπιση αέρα σε (l/min) και (cfm)
5 - Παροχή αέρα από τον συμπιεστή σε (l/min) και (cfm)
6 - Μέγιστη πίεση λειτουργίας (bar και PSI), χωρητικότητα δεξαμενής (I), στροφές ανά λεπτό (RPM), βάρος (kg)

7 - Εγγυημένη στάθμη ηχητικής ισχύος σε dB(A) Εγγυημένο επίπεδο ακουστικής ισχύος σε dB(A)

8 - Ηλεκτρικά δεδομένα: τάση (V), συχνότητα (Hz), απορρόφηση (A), ισχύς σε (kW) και (HP)

9 - Κύκλος λειτουργίας

10 - Δήλωση καταγωγής

11 - 'Ετος παραγωγής/κατασκευής

PL Legenda:

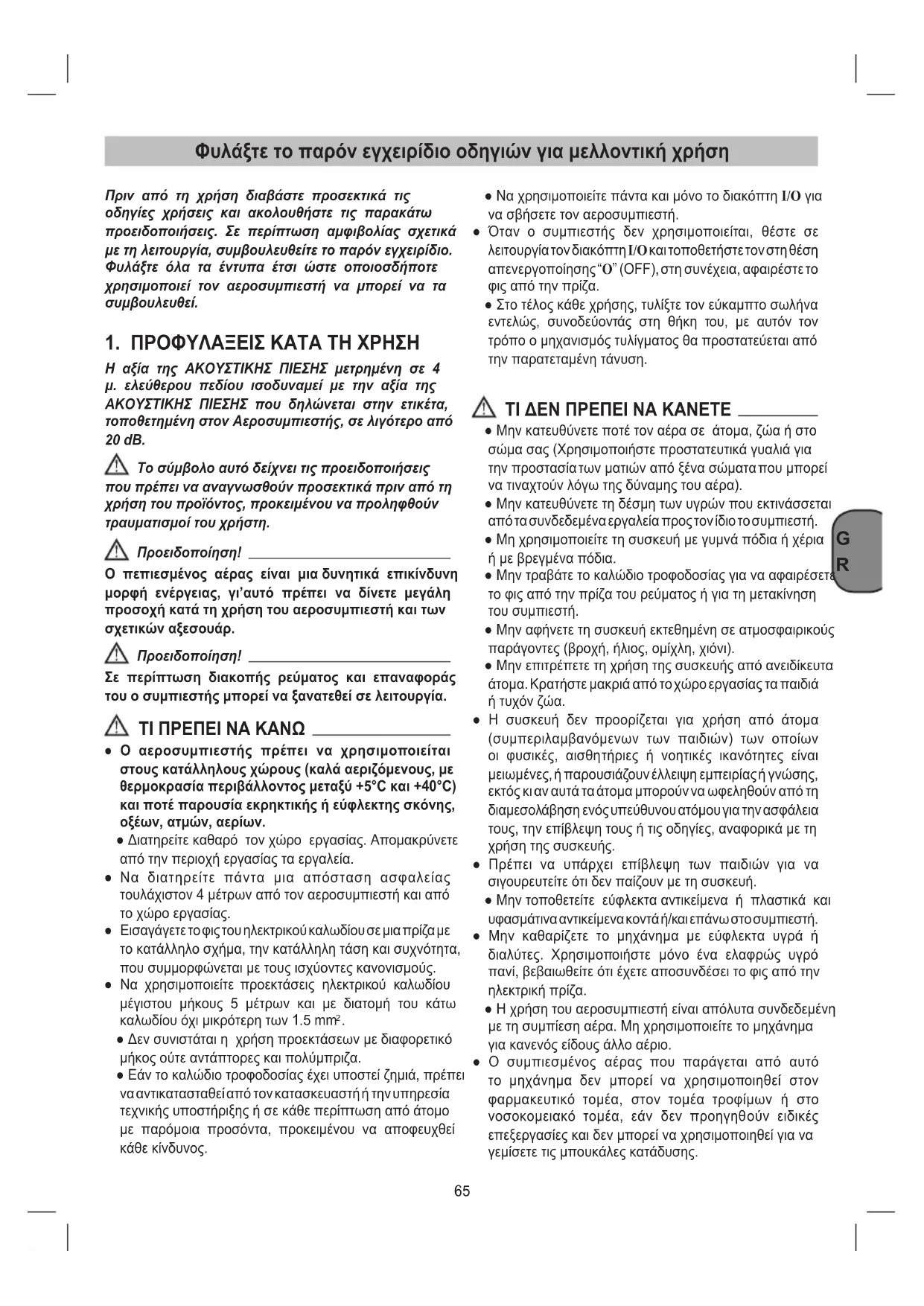

Φυλάξτε το παρόν εγχειρίδιο οδηγιών για μελλοντική χρήση

Πριν από τη χρήση διαβάστε προσεκτικά τις οδηγίες χρήσεις και ακολουθήστε τις παρακάτω προειδοποιήσεις. Σε περίπτωση αμφιβολίας σχετικά με τη λειτουργία, συμβουλευθείτε το παρόν εγχειρίδιο. Φυλάξτε όλα τα έντυπα έτσι ώστε οποιοσδήποτε χρησιμοποιεί τον αεροσυμπιεστή να μπορεί να τα συμβουλευθεί.

1. ΠΡΟΦΥΛΑΞΕΙΣ ΚΑΤΑ ΤΗ ΧΡΗΣΗ

Η αξία της ΑΚΟΥΣΤΙΚΗΣ ΠΙΕΣΗΣ μετρημένη σε 4 μ. ελεύθερου πεδίου ισοδυναμεί με την αξία της ΑΚΟΥΣΤΙΚΗΣ ΠΙΕΣΗΣ που δηλώνεται στην ετικέτα, τοποθετημένη στον Αεροσυμπιεστής, σε λιγότερο από 20 dB.

⚠️ Το σύμβολο αυτό δείχνει τις προειδοποιήσεις που πρέπει να αναγνωσθούν προσεκτικά πριν από τη χρήση του προϊόντος, προκειμένου να προληφθούν τραυματισμοί του χρήστη.

⚠️ Προειδοποίηση! ____

Ο πεπιεσμένος αέρας είναι μια δυνητικά επικίνδυνη μορφή ενέργειας, γι'αυτό πρέπει να δίνετε μεγάλη προσοχή κατά τη χρήση του αεροσυμπιεστή και των σχετικών αξεσουάρ.

⚠️ Προειδοποίηση! ____

Σε περίπτωση διακοπής ρεύματος και επαναφοράς του ο συμπιεστής μπορεί να ξανατεθεί σε λειτουργία.

⚠️ TI ΠΡΕΠΕΙ ΝΑ ΚΑΝΩ ____

• Ο αεροσυμπιεστής πρέπει να χρησιμοποιείται στους κατάλληλους χώρους (καλά αεριζόμενους, με θερμοκρασία περιβάλλοντος μεταξύ +5°C και +40°C) και ποτέ παρουσία εκρηκτικής ή εύφλεκτης σκόνης, οξέων, ατμών, αερίων.
• Διατηρείτε καθαρό τον χώρο εργασίας. Απομακρύνετε από την περιοχή εργασίας τα εργαλεία.
• Να διατηρείτε πάντα μια απόσταση ασφαλείας τουλάχιστον 4 μέτρων από τον αεροσυμπιεστή και από το χώρο εργασίας.
• Εισαγάγετε το φις του ηλεκτρικού καλωδίου σε μια πρίζα με το κατάλληλο σχήμα, την κατάλληλη τάση και συχνότητα, που συμμορφώνεται με τους ισχύοντες κανονισμούς.
• Να χρησιμοποιείτε προεκτάσεις ηλεκτρικού καλωδίου μέγιστου μήκους 5 μέτρων και με διατομή του κάτω καλωδίου όχι μικρότερη των 1.5 mm².
• Δεν συνιστάται η χρήση προεκτάσεων με διαφορετικό μήκος ούτε αντάπτορες και πολύμπριζα.

• Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή την υπηρεσία τεχνικής υποστήριξης ή σε κάθε περίπτωση από άτομο με παρόμοια προσόντα, προκειμένου να αποφευχθεί κάθε κίνδυνος.

• Να χρησιμοποιείτε πάντα και μόνο το διακόπτη Ι/Ο για να σβήσετε τον αεροσυμπιεστή.
  Όταν ο συμπιεστής δεν χρησιμοποιείται, θέστε σε λειτουργία τον διακόπτη Ι/Ο και τοποθετήστε τον στη θέση απενεργοποίησης “Ο” (OFF), στη συνέχεια, αφαιρέστε το φις από την πρίζα.

• Στο τέλος κάθε χρήσης, τυλίξτε τον εύκαμπτο σωλήνα εντελώς, συνοδεύοντάς στη θήκη του, με αυτόν τον τρόπο ο μηχανισμός τυλίγματος θα προστατεύεται από την παρατεταμένη τάνυση.

⚠️ TI ΔEN ΠΡΕΠΕΙ ΝΑ ΚΑΝΕΤΕ \_\_\_\_

• Μην κατευθύνετε ποτέ τον αέρα σε άτομα, ζώα ή στο σώμα σας (Χρησιμοποιήστε προστατευτικά γυαλιά για την προστασία των ματιών από ξένα σώματα που μπορεί να τιναχτούν λόγω της δύναμης του αέρα).
• Μην κατευθύνετε τη δέσμη των υγρών που εκτινάσσεται από τα συνδεδεμένα εργαλεία προς τον ίδιο το συμπιεστή.
• Μη χρησιμοποιείτε τη συσκευή με γυμνά πόδια ή χέρια ή με βρεγμένα πόδια.
• Μην τραβάτε το καλώδιο τροφοδοσίας για να αφαιρέσετα το φις από την πρίζα του ρεύματος ή για τη μετακίνηση του συμπιεστή.
• Μην αφήνετε τη συσκευή εκτεθημένη σε ατμοσφαιρικούς παράγοντες (βροχή, ήλιος, ομίχλη, χιόνι).
• Μην επιτρέπετε τη χρήση της συσκευής από ανειδίκευτα άτομα. Κρατήστε μακριά από το χώρο εργασίας τα παιδιά ή τυχόν ζώα.

- Η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανόμενων των παιδιών) των οποίων οι φυσικές, αισθητήριες ή νοητικές ικανότητες είναι μειωμένες, ή παρουσιάζουν έλλειψη εμπειρίας ή γνώσης, εκτός κι αν αυτά τα άτομα μπορούν να ωφεληθούν από τη διαμεσολάβηση ενός υπεύθυνου ατόμου για την ασφάλεια τους, την επίβλεψη τους ή τις οδηγίες, αναφορικά με τη χρήση της συσκευής.

- Πρέπει να υπάρχει επίβλεψη των παιδιών για να σιγουρευτείτε ότι δεν παίζουν με τη συσκευή.

- Μην τοποθετείτε εύφλεκτα αντικείμενα ή πλαστικά και υφασμάτινα αντικείμενα κοντά ή/και επάνω στο συμπιεστή.

- Μην καθαρίζετε το μηχάνημα με εύφλεκτα υγρά ή διαλύτες. Χρησιμοποιήστε μόνο ένα ελαφρώς υγρό πανί, βεβαιωθείτε ότι έχετε αποσυνδέσει το φις από την ηλεκτρική πρίζα.

- Η χρήση του αεροσυμπιεστή είναι απόλυτα συνδεδεμένη με τη συμπίεση αέρα. Μη χρησιμοποιείτε το μηχάνημα για κανενός είδους άλλο αέριο.

- Ο συμπιεσμένος αέρας που παράγεται από αυτό το μηχάνημα δεν μπορεί να χρησιμοποιηθεί στον φαρμακευτικό τομέα, στον τομέα τροφίμων ή στο νοσοκομειακό τομέα, εάν δεν προηγηθούν ειδικές επεξεργασίες και δεν μπορεί να χρησιμοποιηθεί για να γεμίσετε τις μπουκάλες κατάδυσης.

• Μην καλύπτετε τους αεραγωγούς στον συμπιεστή.
• Δίνετε προσοχή στην εργασία που εκτελείτε. Χρησιμοποιήστε την κοινή λογική. Μην ανεβαίνετε στον συμπιεστή. Μην αφήνετε τον συμπιεστή να λειτουργεί χωρίς φύλαξη.
• Μη χρησιμοποιείτε τον συμπιεστή ακουμπισμένο στο πάτωμα.
• Μην τοποθετείτε βάρη ή/και αντικείμενα στον συμπιεστή (π.χ. γλάστρες κ.λπ.).

ΤΙ ΠΡΕΠΕΙ ΝΑ ΞΕΡΕΤΕ

• Αυτός ο συμπιεστής έχει κατασκευαστεί για να λειτουργεί με τη σχέση διακεκομένης λειτουργίας που αναγράφεται στην ετικέτα τεχνικών στοιχείων (π.χ. S3 25 % σημαίνει 2,5 λεπτά λειτουργίας και 7,5 λεπτά διακοπής) ώστε να αποφεύγεται η υπερθέρμανση του ηλεκτρικού μοτέρ. Στην περίπτωση που παρουσιαστεί υπερθέρμανση, επεμβαίνει η θερμική ασφάλεια που διαθέτει το μοτέρ διακόπποντας αυτόματα την παροχή ρεύματος, όταν η θερμοκρασία είναι πάρα πολύ υψηλή λόγω υπερβολικής απορρόφησης ρεύματος.
• Ο συμπιεστής είναι έξοπλισμένος με διπλή μόνωση, δεν απαιτεί σύνδεση γείωσης.

• Κατά τη σύνδεση ενός πνευματικού εργαλείου σε ένα σωλήνα μέσω του οποίου διοχετεύεται συμπιεσμένος αέρας από τον αεροσυμπιεστή, πρέπει οπωσδήποτε να διακόπτεται η ροή του αέρα από την έξοδο του σωλήνα αυτού.

• Η χρήση πεπιεσμένου αέρα στις διάφορες προβλεπόμενες χρήσεις (φούσκωμα, εμφύσηση, πνευματικά εργαλεία κ.λπ.) συνεπάγεται γνώση και συμμόρφωση με τους κανόνες που προβλέπονται σε μεμονωμένες περιπτώσεις.

• Βεβαιωθείτε ότι η κατανάλωση αέρα και η μέγιστη πίεση λειτουργίας του πνευματικού εργαλείου και των σωλήνων σύνδεσης (με τον συμπιεστή) που θα χρησιμοποιηθούν είναι συμβατές με την πίεση που έχει οριστεί στον ρυθμιστή πίεσης (δεν περιλαμβάνεται) και με την ποσότητα αέρα που παρέχεται από τον συμπιεστή.
• Οι επιδόσεις του συμπιεστή είναι εγγυημένες για λειτουργία μεταξύ 0 και 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.

2. ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ (Εικ. 8)

1. Φίλτρο αέρα εισαγωγής
2. Καλώδιο τροφοδοσίας
3. Μηχανισμός τυλίγματος
4. Σωλήνας αέρα
5. Ταχυσύνδεσμος
6. Διακόπτης Ι/Ο (ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)

3. ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ

• Αεροσυμπιεστής
  • Φύλλο οδηγιών συναρμολόγησης
• Λαστιχένιοι αποστάτες (4)
• Εγχειρίδιο οδηγιών και άλλα έγγραφα

4. ΠΕΔΙΟ ΧΡΗΣΗΣ

Ο συμπιεστής έχει σχεδιαστεί για την παραγωγή συμπιεσμένου αέρα για εργαλεία που λειτουργούν με συμπιεσμένο αέρα.

Να έχετε υπόψη ότι ο εξοπλισμός μας δεν έχει σχεδιαστεί για χρήση σε εμπορικές ή βιομηχανικές εφαρμογές. Η εγγύησή μας ακυρώνεται αν χρησιμοποιήσετε το μηχάνημα σε εμπορικές ή βιομηχανικές εργασίες ή για παρεμφερείς σκοπούς.

Το μηχάνημα πρέπει να χρησιμοποιείται μόνο για τον προκαθορισμένο σκοπό. Οποιαδήποτε άλλη χρήση κρίνεται ως κακή χρήση. Για τυχόν βλάβες ή τραυματισμούς οποιουδήποτε είδους που προκαλούνται λόγω κακής χρήσης θα ευθύνεται ο χρήστης/χειριστής και όχι ο κατασκευαστής.

5. ΣΗΜΕΙΑ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΛΑΜΒΑΝΟΝΤΑΙ ΥΠΟΨΗ ΚΑΤΑ ΤΗ ΡΥΘΜΙΣΗ ΤΟΥ ΣΥΜΠΙΕΣΤΗ

• Ελέγξτε το μηχάνημα για σημάδια από βλάβες κατά τη μεταφορά. Αναφέρετε αμέσως τυχόν βλάβες στην εταιρεία που σας προμήθευσε το συμπιεστή.
• Ο συμπιεστής πρέπει να ρυθμίζεται κοντά στον καταναλωτή που θα τον χειριστεί.
• Δεν συνιστάται η χρήση καλωδίων επέκτασης.
• Βεβαιωθείτε ότι ο αέρας εισαγωγής είναι ξηρός και απαλλαγμένος από σκόνη.
• Μη ρυθμίζετε το συμπιεστή σε νοτισμένους ή υγρούς χώρους.
• Ο συμπιεστής μπορεί να χρησιμοποιηθεί μόνο σε κατάλληλους χώρους (με καλό αερισμό και θερμοκρασία περιβάλλοντος από +5°C έως +40°C). Δεν πρέπει να υπάρχει σκόνη, οξέα, ατμοί, εκρηκτικά αέρια ή εύφλεκτα αέρια στο χώρο.
• Ο συμπιεστής έχει σχεδιαστεί για να χρησιμοποιείται σε στεγνούς χώρους. Απαγορεύεται η χρήση του συμπιεστή σε χώρους όπου διεξάγεται εργασία με ψεκασμούς νερού.

Προσοχή!

Αυτός ο συμπιεστής πρέπει να χρησιμοποιείται αποκλειστικά και μόνο στερεωμένος σε τοίχο κατάλληλο για τη στήριξη του βάρους του. Απαγορεύεται η χρήση του συμπιεστή σε οποιαδήποτε άλλη διαμόρφωση.

6. ΕΓΚΑΤΑΣΤΑΣΗ

Αφού αφαιρέσετε τον συμπιεστή από τη συσκευασία και ελέγξετε την ακεραιότητά του, βεβαιωθείτε ότι υπάρχουν όλα τα εξαρτήματα που αναφέρονται στο "Περιεχόμενο της συσκευασίας" στο εσωτερικό του.

Πριν ξεκινήσετε την εγκατάσταση του συμπιεστή, είναι απαραίτητο να προμηθευτείτε τα υλικά ή/και τα εργαλεία που απεικονίζονται στην εικόνα 1 (ΔΕΝ παρέχονται), πιο συγκεκριμένα:

-Μέτρο,
- Κολλητική ταινία,
- Ψαλίδι,
- Αλφάδι,
– Τρυπάνι/βιδολόγος,
- Σταυροκατσάβιδο,
- Bíðες (4),
- Βύσματα (4).

Προειδοποίηση!

Για στερέωση σε γεμάτους ή τσιμεντένιους τοίχους, χρησιμοποιήστε βίδες και βύσματα διαστολής. Για στερέωση σε οποιαδήποτε άλλη επιφάνεια (ελέγχοντας εκ των προτέρων ότι ο τοίχος μπορεί να αντέξει το βάρος του συμπιεστή), αγοράστε βίδες και βύσματα του κατάλληλου τύπου.

Για τη στερέωση, είναι σκόπιμο να χρησιμοποιήσετε τη βοήθεια ενός δεύτερου ατόμου.

Επιλέξτε τη θέση όπου θα στερεώσετε τον συμπιεστή έτσι ώστε η συσκευή να έχει αρκετό χώρο για περιστροφή περισσότερο από 170° μοίρες και να είναι εύκολα προσβάσιμος ο εύκαμπτος σωλήνας πεπιεσμένου αέρα. Για να έχετε καλό εξαερισμό και αποτελεσματική ψύξη, είναι σημαντικό ο συμπιεστής να απέχει τουλάχιστον 50 cm από οποιοδήποτε τοίχο ή/και εμπόδιο (εικ. 2), με εξαίρεση τον ίδιο τον τοίχο όπου ο συμπιεστής είναι στερεωμένος.

6.1 Στερέωση επί τοίχου

Τηρείτε τις προδιαγραφές που αναφέρονται σε αυτό το εγχειρίδιο (εικόνες 3, 4 και 5).

• Χρησιμοποιήστε το φύλλο οδηγιών (παρέχεται) ως υπόδειγμα (πατρόν) για να σημαδέψετε τα σημεία όπου θα δημιουργηθούν οι οπές στερέωσης (εικ. 3). Αφαιρέστε και φυλάξτε το φύλλο για μελλοντική αναφορά ή/και επαναχρησιμοποίηση.
• Με ένα τρυπάνι 8 mm, ανοίξτε τέσσερις τρύπες στον τοίχο (εικ. 4) και τοποθετήστε τα βύσματα (εικ. 5).
• Τοποθετήστε τις βίδες, φροντίζοντας να τοποθετήσετε προηγουμένως τους λαστιχένιους αποστάτες (εικ. 5).
• Σφίξτε τις βίδες σχεδόν εντελώς (εικ. 6 - φάση I).
• Παρουσιάστε τον συμπιεστή σε αντιστοιχία με τις τέσσερ βίδες, στη συνέχεια κρεμάστε τον φροντίζοντας να τοποθετήσετε κάθε σχισμή του πλαισίου του συμπιεστή στις βίδες: όπως φαίνεται στην εικ. 6 - φάση II.
• Αφήστε τον συμπιεστή να κατεβεί απαλά, έτσι ώστε και οι τέσσερις βίδες να μπορούν να εισαχθούν στο στενό τμήμα της σχισμής, όπως φαίνεται στην εικ. 6 - φάση III.
• Σφίξτε πλήρως τις τέσσερις βίδες (εικ. 7).

7. ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

7.1 Σύνδεση στο δίκτυο

Ο συμπιεστής είναι εξοπλισμένος με καλώδιο τροφοδοσίας (το φις δεν είναι γειωμένο). Τοποθετήστε το βύσμα του ηλεκτρικού καλωδίου σε πρίζα κατάλληλη ως προς το σχήμα, την τάση και τη συχνότητα και σύμφωνα με τους ισχύοντες κανονισμούς. Πριν θέσετε σε λειτουργία, βεβαιωθείτε ότι η τάση δικτύου αντιστοιχεί στην τάση λειτουργίας που αναγράφεται στην πινακίδα χαρακτηριστικών της συσκευής. Βεβαιωθείτε ότι ο διακόπτης ON/OFF δεν είναι στη θέση I (ON). Πολύ μεγάλα καλώδια τροφοδοσίας καθώς και επεκτάσεις, τυλιχτικά καλωδίων κ.λπ. μπορεί να προκαλέσουν πτώση τάσης και μπορεί να εμποδίσουν την εκκίνηση του κινητήρα. Σε χαμηλές θερμοκρασίες κάτω από +5 °C, η εκκίνηση του κινητήρα μπορεί να είναι πιο δύσκολη.

7.2 Έναρξη λειτουργίας και χρήση

- Ελέγξτε την αντιστοιχία των δεδομένων της πινακίδας του συμπιεστή με τα πραγματικά δεδομένα του ηλεκτρικού συστήματος. Επιτρέπεται διακύμανση τάσης ± 10% ως προς την ονομαστική τιμή.

- Συνδέστε το επιθυμητό πνευματικό εργαλείο στον ταχυσύνδεσμο (αναφ. 5).

– Ο μηχανισμός τυλίγματος (αναφ. 3) είναι κατασκευασμένος με αυτόματο μηχανισμό εμπλοκής που επιτρέπει στον σωλήνα (αναφ. 4) να σταματήσει

στο επιθυμητό μήκος.

Ποτέ μην τυλίγετε τον εύκαμπτο σωλήνα ανεξέλεγκτα.

– Το σύστημα εμπλοκής παράγει έναν μεταλλικό ήχο κατά το ξετύλιγμα και το τύλιγμα, δεν πρόκειται για ελάττωμα.

Εάν ο θόρυβος αλλάξει μετά από πολλές εφαρμογές ή/και σε περίπτωση προβλημάτων με τον μηχανισμό, επικοινωνήστε με το κέντρο σέρβις.

– Ξετύλιγμα του σωλήνα: αφαιρέστε προσεκτικά τον σωλήνα από το περίβλημα. Αφού ξετυλίξετε το απαραίτητο μήκος σωλήνα, χαλαρώστε ελαφρά τη λαβή, με αυτόν τον τρόπο, όταν ακούγεται "ΚΛΙΚ", ενεργοποιείται η εμπλοκή (εικ. 9).

Βεβαιωθείτε ότι ο σωλήνας είναι μπλοκαρισμένος πριν αφήσετε τη λαβή.

– Επανατύλιξη του σωλήνα: χαλαρώστε το μπλοκάρισμα τραβώντας τον σωλήνα επέκτασης προς τα έξω (εικ. 10). Αφήστε τον εύκαμπτο σωλήνα να τυλιχτεί προς τα πίσω με ελεγχόμενο τρόπο, συνοδεύοντάς τον μέχρι να επανέλθει εντελώς στον μηχανισμό τυλίγματος.

• Τοποθετήστε το φις του καλωδίου τροφοδοσίας σε μια κατάλληλη πρίζα, βεβαιωθείτε ότι ο διακόπτης I/O του αεροσυμπιεστή βρίσκεται στη θέση απενεργοποίησης "O" (OFF).
• Σε αυτό το σημείο ο συμπιεστής είναι έτοιμος για χρήση.
• Εκκινήστε τον αεροσυμπιεστή πιέζοντας το διακόπτη Ι/Ο.
• Βεβαιωθείτε ότι η κατανάλωση αέρα και η μέγιστη πίεση λειτουργίας του πνευματικού εργαλείου που θα χρησιμοποιηθούν είναι συμβατά με την πίεση που έχει οριστεί στον ρυθμιστή πίεσης (δεν περιλαμβάνεται) και με την ποσότητα αέρα που παρέχεται από τον συμπιεστή.
• Στο τέλος της εργασίας:

– Περιστρέψτε εντελώς τον σωλήνα, συνοδεύοντάς τον στο περίβλημα του.
– Σταματήστε τον συμπιεστή παρεμβαίνοντας στον διακόπτη Ι/Ο, γυρίζοντάς τον στη θέση απενεργοποίησης “Ο” (OFF).

– Αποσυνδέστε το ηλεκτρικό φις.

- Εάν θέλετε να χρησιμοποιήσετε ξανά τον συμπιεστή, περιμένετε τουλάχιστον 10 δευτερόλεπτα από τη στιγμή που θα απενεργοποιηθεί για να τον επανεκκινήσετε.

8. ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

⚠️ Προειδοποίηση! ____

Βγάλτε το βύσμα τροφοδοσίας πριν κάνετε οποιαδήποτε εργασία καθαρισμού και συντήρησης στη συσκευή.

⚠️ Προειδοποίηση! ____

Περιμένετε μέχρι να κρυώσει εντελώς ο συμπιεστής. Κίνδυνος εγκαύματος!

8.1 Καθαρισμός

• Να διατηρείτε τις διατάξεις ασφαλείας καθαρές από ρύπους και σκόνη όσο γίνεται περισσότερο. Να ξεπλένετε τον εξοπλισμό με ένα καθαρό πανί ή να το φυσάτε με συμπιεσμένο αέρα χαμηλής πίεσης.
• Συνιστάται να καθαρίζετε τη συσκευή αμέσως μετά τη χρήση της.
• Μη χρησιμοποιείτε προϊόντα καθαρισμού ή διαλύτες. Μπορεί να βλάψουν τα πλαστικά μέρη της συσκευής. Βεβαιωθείτε ότι δεν υπάρχει περίπτωση εισχώρησης νερού στο εσωτερικό της συσκευής.
• Τα πνευματικά εργαλεία πρέπει να αποσυνδέονται από τον συμπιεστή πριν από τον καθαρισμό. Ο συμπιεστής δεν πρέπει να καθαρίζεται με νερό, διαλύτες κ.λπ.
• Διατηρήστε τον μηχανισμό τυλίγματος του εύκαμπτου σωλήνα καθαρό για να επιτρέπεται η σωστή ολίσθηση.

8.2 Καθαρισμός του φίλτρου αναρρόφησης (αναφ. 1)

Το φίλτρο αναρρόφησης εμποδίζει την απορρόφηση σκόνης και βρωμιάς. Αυτό το φίλτρο πρέπει να καθαρίζεται τουλάχιστον κάθε 100 ώρες λειτουργίας. Ένα φραγμένο φίλτρο αναρρόφησης μειώνει σημαντικά την απόδοση του συμπιεστή.

Το σώμα του φίλτρου αναρρόφησης δεν μπορεί να αφαιρεθεί, ΔΕΝ ΠΡΕΠΕΙ ΠΟΤΕ να αφαιρείται. Για να καθαρίσετε ή να αντικαταστήσετε το στοιχείο φίλτρου, απλά αφαιρέστε το καπάκι. Για να αφαιρέσετε το καπάκι, ξεβιδώστε αριστερόστροφα.

Καθαρίστε το στοιχείο φίλτρου χτυπώντας ελαφρά και κατευθύνοντας ένα πίδακα πεπιεσμένου αέρα με χαμηλή πίεση (περίπου 3 bar) πάνω του και στη συνέχεια επανασυναρμολογήστε το.

ΔΙΑΛΕΙΜΜΑΤΑ ΣΥΝΤΗΡΗΣΗΣ

ΛΕΙΤΟΥΡΓΙΑ	ΜΕΤΑ ΤΙΣ ΠΡΩΤΕΣ 100 ΩΡΕΣ	ΚΑΘΕ 100 ΩΡΕΣ
Καθαριότητα φίλτρου απορρόφησης και / ή αντικατάσταση στοιχείου φιλτραρίσματος	●	●

8.3 Αποθήκευση

Προειδοποίηση!

Αφαιρέστε το φις από την πρίζα και εξαερώστε τη συσκευή και όλα τα εργαλεία πεπιεσμένου αέρα που είναι συνδεδεμένα σε αυτήν. Κρατήστε τον συμπιεστή με τέτοιο τρόπο ώστε να μην μπορεί να λειτουργήσει από μη εξουσιοδοτημένα άτομα.

Προειδοποίηση!

Διατηρείτε τον συμπιεστή μόνο σε ξηρό περιβάλλον που δεν είναι προσβάσιμο από μη εξουσιοδοτημένα άτομα.

Προστατέψτε τον με ένα πανί για να αποφύγετε την εναπόθεση σκόνης στους εσωτερικούς μηχανισμούς. Εάν ο συμπιεστής παραμείνει ανενεργός για μεγάλα χρονικά διαστήματα, ελέγξτε ότι λειτουργεί σωστά πριν αρχίσετε να τον χρησιμοποιείτε.

9. ΑΠΟΡΡΙΨΗ ΚΑΙ ΑΝΑΚΥΚΛΩΣΗ

Σύμφωνα με την Οδηγία 2012/19/ΕΕ σχετικά με τα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΝΕ).

Το σύμβολο του κάδου με το σημάδι Χ πάνω στη συσκευή ή πάνω στη συσκευασία δείχνει ότι το προϊόν στο τέλος του κύκλου ζωής του πρέπει να συλλεχτεί χωριστά από τα άλλα απορρίμματα. Ο χρήστης θα πρέπει να μεταφέρει τη συσκευή που έχει φτάσει στο τέλος του κύκλου ζωής της στα κατάλληλα κέντρα επιλεκτικής αποκομιδής ηλεκτρικών και ηλεκτροτεχνικών απορριμμάτων ή να το παραδώσει στο σημείο πώλησης κατά τη στιγμή αγοράς μιας καινούριας συσκευής ίδιου τύπου, σε σχέση ένα προς ένα. Η κατάλληλη επιλεχτική αποκομιδή για την ακόλουθη ενεργοποίηση της guata συσκευής προς την ανακύκλωση, προς την ειδική μεταχείριση και προς τη διάθεση περιβαλλοντολογικά συμβατή συνεισφέρει στην αποφυγή αρνητικών συνεπειών στο περιβάλλον και στην υγεία και βοηθά στην επαναχρησιμοποίηση και /ή ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή. Η παράνομη απόσυρση του προϊόντος από μέρους του χρήστη έχει ως συνέπεια την επιβολή των προβλεπομένων διοικητικών κυρώσεων όπως προβλέπονται από τους κείμενους νόμους.

10. ΠΙΘΑΝΕΣ ΑΝΩΜΑΛΙΕΣ ΚΑΙ ΑΝΤΙΣΤΟΙΧΕΣ ΕΠΙΤΡΕΠΟΜΕΝΕΣ ΕΠΕΜΒΑΣΕΙΣ

Ανωμαλία Αιτία Λύση
Ο συμπιεστής σταματάει να λειτουργεί και επανεκκινείται αυτόματα μετά από μερικά λεπτά.	Επέμβαση της θερμικής ασφάλειας, λόγω υπερθέρμανσης του μοτέρ.	Αφήστε τον αεροσυμπιεστής να κρυώσει. Αερίστε το χώρο.
Ο αεροσυμπιεστής μετά από μερικές προσπάθειες εκκίνησης σταματάει.	Επέμβαση της θερμικής ασφάλειας λόγω υπερθέρμανσης του μοτέρ (αποσύνδεση του φις κατά τη διάρκεια λειτουργίας, μειωμένη τάση τροφοδοσίας).	Ενεργοποιήστε το διακόπτη λειτουργίας και παύσης λειτουργίας. Αερίστε το χώρο. Περιμενετε μερικά λεπτά και ο αεροσυμπιεστής θα επανεκκινηθεί αυτόνομα.

Οποιαδήποτε άλλη επέμβαση πρέπει να εκτελείται από τα εξουσιοδοτημένα Κέντρα Τεχνικής Υποστήριξης ζητώντας γνήσια ανταλλακτικά. Οποιαδήποτε παρέμβασηστο μηχάνημα μπορεί να μειώσει την ασφάλειά του και σε κάθε περίπτωση αποτελεί λόγο ακύρωσης της σχετικής εγγύησης.
