NÁVOD K OBSLUZE SXCMD15WE STANLEY
CZ Před zahájením práce si pozorně přečtěte příručku pro použití.
SK Pred použivaním výrobku si pozorne prečítajte návod na jeho použitie
CZ Nebezpečí spálení!
SK Nebezpečenstvo popálenia!
RU Опасность ожога
CZ Pozor - elektrické napětí!
SK Pozor - elektrický prúd!
CZ Nebezpečí - automatické spouštění!
SK Nebezpečenstvo - automatické spustenie!
CZ Povinnost chránit sluch, oči a dýchací cesty.
SK Povinná ochrana sluchu, zraku a dýchacích ciest!
CZ Nestříkejte kapaliny v blízkosti kompresoru
SK Nestriekajte kvapaliny v blízkosti kompresora
1 - data výrobce
2 - značka CE a symbol směrnice WEEE
3 - typové / kódové / výrobní číslo
4 - prútok vzduchu v (l/min) a (cfm = fl3/min)
5 - prùtok kompresoru vzduchu v (l/min) a (cfm = ft3/min)
6 - maximální provozní tlak (bar a PSI = libry na čtvereční palec), kapacita zásobníku (l), otáčky za minutu (ot/min), hmotnost (kg)
7 - zaručená hladina akustického výkonu v dB(A) naměřená hladina akustického výkonu v dB(A)
8 - elektrické údaje: napětl (V), frekvence (Hz), absorpce (A), výkon v (kW) a (HP)
9 - činitel využití
10 - prohlášení o původu
11 - rok produkce / výroby
SK Legenda:
Uložte tuto příručku s pokyny pro použití na vhodném místě, abyste ji mohli kdykoli použít.
Před použitím si pozorně přečtěte pokyny pro obsluhu a dodržujte níže uvedená upozornění. V případě pochybností o fungování zařízení použijte tuto příručku.
Uložte veškerou dokumentaci tak, aby osoby, které budou s kompresorem pracovat, si ji mohly kdykoli prostudovat.

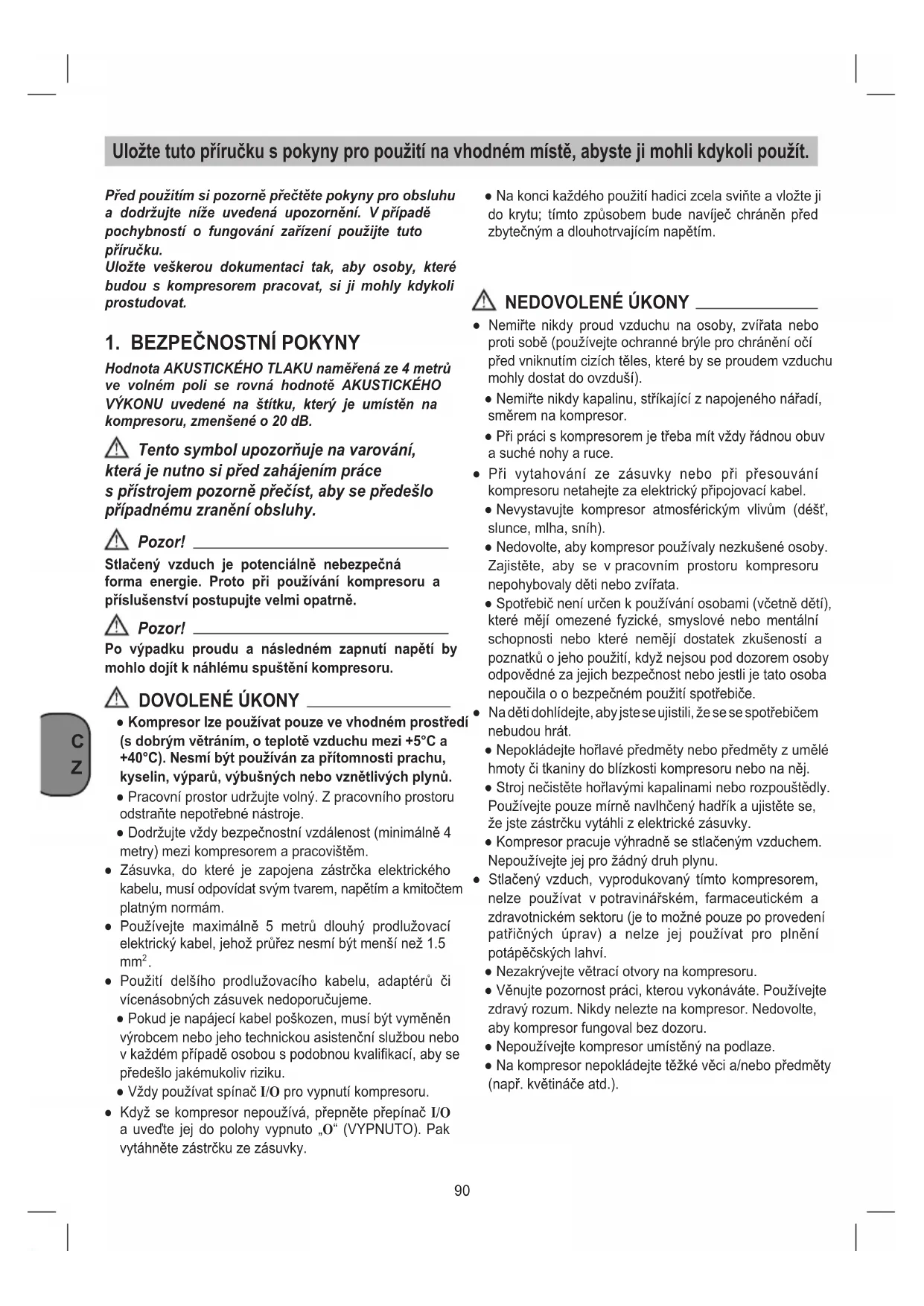

1. BEZPEČNOSTNÍ POKYNY
Hodnota AKUSTICKÉHO TLAKU naměřená ze 4 metrů ve volném poli se rovná hodnotě AKUSTICKÉHO VÝKONU uvedené na štítku, který je umístěn na kompresoru, zmenšené o 20 dB.
⚠ Tento symbol upozorňuje na varování, která je nutno si před zahájením práce s přístrojem pozorně přecist, aby se předešlo případnému zranění obsluhy.
⚠️ Pozor!
Stlačený vzduch je potenciálně nebezpečná forma energie. Proto při používání kompresoru a příslušenství postupujte velmi opatrně.
⚠️ Pozor!
Po výpadku proudu a následném zapnutí napětí by mohlo dojít k náhlému spuštění kompresoru.
⚠ DOVOLENÉ ÚKONY
- Kompresor lze používat pouze ve vhodném prostředí (s dobrým větráním, o teplotě vzduchu mezi +5°C a +40°C). Nesmí být používán za přítomnosti prachu, kyselin, výparů, výbušných nebo vznětlivých plynů.
- Pracovní prostor udržujte volný. Z pracovního prostoru odstraňte nepotřebné nástroje.
- Dodržujte vždy bezpečnostní vzdálenost (minimálně 4 metry) mezi kompresorem a pracovištěm.
- Zásuvka, do které je zapojena zástrčka elektrického kabelu, musí odpovídat svým tvarem, napětím a kmitočtem platným normám.
- Používejte maximálně 5 metrů dlouhý prodlužovací elektrický kabel, jehož průřez nesmí být menší než 1.5 mm².
- Použití delšího prodlužovacího kabelu, adaptérů či vícenásobných zásuvek nedoporučujeme.
- Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem nebo jeho technickou asistenční službou nebo v každém připadě osobou s podobnou kvalifikací, aby se předešlo jakémukoliv riziku.
- Vždy používat spínač I/O pro vypnutí kompresoru.
- Když se kompresor nepoužívá, přepněte přepínač I/O a uvedřte jej do polohy vypnuto „O“ (VYPNUTO). Pak vytáhněte zástrčku ze zásuvky.
- Na konci každého použití hadici zcela sviňte a vložte ji do krytu; tímto způsobem bude navíječ chráněn před zbytečným a dlouhotrvajícím napětím.
NEDOVOLENÉ ÚKONY
- Nemířte nikdy proud vzduchu na osoby, zvířata nebo proti sobě (používejte ochranné brýle pro chránění očí před vniknutím cizích těles, které by se proudem vzduchu mohly dostat do ovzduší).
- Nemířte nikdy kapalinu, stříkající z napojeného nářadí, směrem na kompresor.
- Při práci s kompresorem je třeba mít vždy řádnou obuv a suché nohy a ruce.
- Při vytahování ze zásuvky nebo při přesouvání kompresoru netahejte za elektrický připojovací kabel.
- Nevystavujte kompresor atmosférickým vlivům (déšť, slunce, mlha, sníh).
- Nedovolte, aby kompresor používaly nezkušené osoby. Zajistěte, aby se v pracovním prostoru kompresoru nepohybovaly děti nebo zvířata.
- Spotřebič není určen k používání osobami (včetně dětí), které mějí omezené fyzické, smyslové nebo mentální schopnosti nebo které nemějí dostatek zkušeností a poznatků o jeho použití, když nejsou pod dozorem osoby odpovědné za jejich bezpečnost nebo jestli je tato osoba nepoučila o o bezpečném použití spotřebiče.
- Na děti dohlídejte, aby jste se ujistili, že se se spotřebičem nebudou hrát.
- Nepokládejte hořlavé předměty nebo předměty z umělé hmoty či tkaniny do blízkosti kompresoru nebo na něj.
- Stroj nečistěte hořlavými kapalinami nebo rozpouštědly. Používejte pouze mírně navlhčený hadřík a ujistěte se, že jste zástrčku vytáhli z elektrické zásuvky.
- Kompresor pracuje výhradně se stlačeným vzduchem. Nepoužívejte jej pro žádný druh plynu.
- Stlačený vzduch, vyprodukovaný tímto kompresorem, nelze používat v potravinářském, farmaceutickém a zdravotnickém sektoru (je to možné pouze po provedení patřičných úprav) a nelze jej používat pro plnění potápěčských lahví.
- Nezakrývejte větrací otvory na kompresoru.
- Věnujte pozornost práci, kterou vykonáváte. Používejte zdravý rozum. Nikdy nelezte na kompresor. Nedovolte, aby kompresor fungoval bez dozoru.
- Nepoužívejte kompresor umístěný na podlaze.
- Na kompresor nepokládejte těžké věci a/nebo předměty (např. květináče atd.).
CO JE TŘEBA VĚDĚT
- Tento kompresor je vyroben tak, aby fungoval přerušovaně v poměru uvedeném na štítku s technickými údaji (např. S3 25 % znamená 2,5 minut provozu a 7,5 minut přestávky) a zabránilo se tak přílišnému zahřátí elektrického motoru. Motor je vybavený tepelným ochranným spínačem, který automaticky přeruší přívod elektrického proudu, pokud by došlo k přílišnému zvýšení teploty při odběru proudu.
- Kompresor je vybaven dvojitou izolací, nevyžaduje uzemnění.
- Při montáži pneumatického nářadí na hadici se stlačeným vzduchem, produkovaným kompresorem, je bezpodmínečně nutné zastavit výstup vzduchu z hadice.
- Použití stlačeného vzduchu na různé zamýšlené použití (nafukování, foukání, pneumatické nástroje, atd.) předpokládá znalost a dodržování předpisů platných v jednotlivých případech.
- Zkontrolujte, zda spotřeba vzduchu a maximální provozní tlak pneumatického nářadí a (s kompresorem) použitých spojovacích potrubí odpovídají tlaku nastavenému na regulátoru tlaku (není součástí dodávky) a množství vzduchu dodávaného kompresorem.
- Výkon kompresoru je zaručen při provozu mezi 0 a 1000 metry nad mořem.
2. POPIS ZAŘÍZENÍ (obr. 8)
- nasávací vzduchový filtr,
- napájecí kabel,
- navíječ,
- vzduchové potrubí,
- rychlospojka,
- přepínač I/O (ON/OFF)
3. OBSAH BALENÍ
- vzduchový kompresor,
- montážní návod,
- gumové podložky (4),
- návod k použití a další dokumenty.
4. OBLAST POUŽITÍ
Kompresor slouží k výrobě stlačeného vzduchu pro stlačeným vzduchem provozované nástroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
5. POKYNY K UMÍSTĚNÍ
- Překontrolujte přístroj, zda nebyl při transportu poškozen. Případné škody ihned nahlásit dopravci, který kompresor dodal.
- K umístění kompresoru by mělo dojít v blízkosti spotřebiče.
- Použití prodlužovacích kabelů se nedoporučuje.
- Je třeba dbát na suchý a bezprašný nasávaný vzduch.
- Kompresor neumíst'ovat ve vlhké nebo mokré místnosti.
- Kompresor smí být používán pouze ve vhodných prostorech (dobře větrané, teplota okolí +5°C - +40 °C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny.
- Kompresor je vhodný pro používání v suchých prostorech.
V oblastech, kde je pracováno se stříkající vodou, není používání dovoleno.
Upozornění!
Tento kompresor se smí používat pouze připevněný ke stěně vhodné s vhodnou nosností; je zakázáno používat kompresor v jakékoliv jiné konfiguraci.
6. INSTALACE
Po vyjmutí kompresoru z obalu a zkontrolování jeho neporušenosti se ujistěte, že jsou k dispozici všechny součásti uvedené v seznamu „Obsah balení“.
Před instalací kompresoru je třeba mít připravený materiál a/nebo nástroje znázorněné na obrázku 1 (NE jsou součástí dodávky), a to:
– měřicí páska,
– lepicí páska,
- nůžky,
– vodováha,
– vrtačka/šroubovák,
– šroubovák Phillips,
- šrouby (4),
- rozpěrky (4).
Upozornění!
Při upevňování na cihlové nebo betonové stěny použijte šrouby a rozpěrky. Při upevňování na jakýkoli jiný povrch (předem zkontrolujte, zda stěna unese hmotnost kompresoru) zajistěte šrouby a rozpěrky příslušného typu.
Při upevňování je vhodné využít pomoc druhé osoby.
Zvolte takovou polohu na umístění kompresoru, aby zařízení mělo dostatek prostoru na otáčení o více než 170° a aby byla snadno dostupná hadice na stlačený vzduch.
Aby byla zajištěna dobrá ventilace a účinné chlazení, je důležité, aby byl kompresor vzdálen alespoň 50 cm od jakékoliv stěny a/nebo překážky (obr. 2), s výjimkou samotné stěny, na níž je kompresor upevněn.
6.1 Upevnění na stěnu
Dodržujte specifikace uvedené v tomto návodu (obrázky 3, 4 a 5).
- Použijte list s pokyny (je součástí dodávky) jako šablonu a označtebody, kdesemajívytvořitotvoryproupevnění (obr.3). Odstraňte a uschovejte list pro nahlédnutí a/nebo opě- tovné použití v budoucnosti.
- Pomocí 8 mm vrtáku vyvrtejte do zdi čtyři otvory (obr. 4) a zasuňte rozpěrky (obr. 5).
- Zatočte šrouby a věnujte pozornost tomu, abyste předtím založili gumové podložky (obr. 5).
- Šrouby téměř úplně utáhněte (obr. 6 - fáze I).
- Umístěte kompresor vedle daných čtyř šroubů, poté jej zavěste a dbejte na to, abyste na šrouby umístili všechny otvory rámu kompresoru: jak je znázorněno na obr. 6 - fáze II.
- Nechte kompresor jemně klesnout, aby se všechny čtyři šrouby zasunuly do úzkého otvoru, jak je znázorněno na obr. 6 - fáze III.
• Zcela utáhněte čtyři šrouby (obr. 7).
7. UVEDENÍ DO PROVOZU
7.1 Připojení k síti
Kompresor je vybaven napájecím kabelem (zástrčka není uzemněna). Zapojte zástrčku elektrického kabelu do zásuvky s vhodným tvarem, napětím a frekvencí, která je v souladu s platnými předpisy. Před uvedením do provozu se ujistěte, že napětí v síti odpovídá provoznímu napětí uvedenému na typovém štítku zařízení. Ujistěte se, že přepínač ON/OFF není v poloze I (ON). Příliš dlouhé napájecí kabely, jakož i prodlužovací kabely, navíječe kabelů atd. způsobují pokles napětí a mohou zabránit nastartování motoru. Při nízkých teplotách pod + 5 °C může být startování motoru těžší.
7.2 Spuštění a používání
- Zkontrolujte shodu údajů na typovém štítku kompresoru se skutečnými vlastnostmi elektrického systému; přípustná je odchylka napětí ± 10% vzhledem k nominální hodnotě.
- Připojte požadovaný pneumatický nástroj k rychlospojce (č. 5).
– Součástí navíječe (č. 3) je automatický blokovací mechanismus, který umožňuje zastavení hadice (č. 4) v požadované délce.
Nikdy nenechávejte hadici navíjet se nekontrolovaně.
– Zamykací systém vydává během odvíjení a navíjení kovový zvuk; není to vada.
Pokud se hluk po mnoha použitích změní a/nebo pokud se vyskytnou problémy s mechanismem, kontaktujte servisní středisko.
– Odvíjení hadice: opatrně vyjměte hadici z uložení; po odvinutí potřebné délky hadice mírně povolte držadlo. Tímto způsobem, jakmile uslyšite „KLIKNU-TÍ“, dojde k aktivaci blokování (obr. 9).
Před uvolněním držadla se ujistěte, že je hadice zablokovaná.
– Navíjení hadice: uvolněte blokování zatažením za nataženou hadici směrem ven (obr. 10). Nechte hadici kontrolovaně se navinout, přičemž ji doprová-zejte, dokud se zcela nenavine na navíječ.
- Zapojte zástrčku napájecího kabelu do vhodné zásuvky a ujistěte se, že přepínač I/O na kompresoru je ve vypnuté poloze "O" (OFF).
- Nyní je kompresor připraven k použití.
- Spust'te kompresor stisknutím spínače I/O.
- Zkontrolujte, zda spotřeba vzduchu a maximální provozní tlak použitého pneumatického nářadí odpovídají tlaku nastavenému na regulátoru tlaku (není součástí dodávky) a množství vzduchu dodávaného kompresorem.
- Po dokončení práce:
– zcela naviňte hadici a doprovázejte ji do uložení;
– zastavte kompresor použitím přepínače I/O, a přepněte ho do vypnuté polohy "O" (OFF).
– odpojte elektrickou zástrčku.
- Chcete-li kompresor znovu použít, počkejte před opětovným spuštěním alespoň 10 sekund od jeho vypnutí.
8. ČIŠTĚNÍ A ÚDRŽBA
Pozor!
Před všemi čisticími a údržbářskými pracemi vytáhněte síťovou zástrčku ze zásuvky.
Pozor!
Počkejte, až se kompresor kompletně ochladí! Nebezpečí popálení!
8.1 Čištění
- Ochranná zařízení udržujte prostá prachu a nečistot. Přístroj otrěte suchým hadrem nebo ho profoukněte stlačeným vzduchem s nízkým tlakem.
- Doporučujeme čištění přístroje po každém použití.
- Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; tyto mohou poškodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.
- Před čištěním musí být vzduchové nástroje odpojeny od kompresoru. Kompresor se nesmí čistit vodou, rozpouštědly apod.
- Udržujte hadici navíječe čistou, aby byl možný správný pohyb.
8.2 Čištění sacího filtru (č. 1)
Sací filtr zabraňuje nasávání prachu a nečistot. Tento filtr se musí čistit nejméně každých 100 provozních hodin. Zanesený sací filtr výrazně snižuje výkon kompresoru.
Tělo sacího filtru je nepohyblivé, NIKDY SE NESMÍ odstranit. Pokud chcete vyčistit nebo vyměnit filtrační prvek, jednoduše odstraňte kryt. Abyste odstranili kryt, vyšroubujte ho proti směru hodinových ručiček.
Vyčistěte filtrační prvek lehkým poklepáním a nasměrováním proudu stlačeného vzduchu při nízkém tlaku (asi 3 bary) na filtr a znovu jej namontujte.
| INTERVALY ÚDRŽBY | |||
| FUNKCE | PO PRVNÍCH 100 HODINÁCH | PO KAŽDÝCH 100 HODINÁCH | |
| Čištění nasávacího filtru a/nebo výměna filtračního prvku | ● | ● | |
8.3 Skladování
Pozor!
Vytáhněte zástrčku ze zásuvky a vypust'te vzduch ze zařízení a všech k němu připojených nástrojů na stlačený vzduch. Kompresor uchovávejte tak, aby ho nemohli obsluhovat neoprávněné osoby.
Pozor!
Kompresor uchovávejte pouze v suchém prostředí, které není přístupné nepovolaným osobám.
Přikryjte ho plachtou, aby se zabránilo na vnitřních mechanismech shromažd'ování prachu.
Pokud je kompresor delší dobu neaktivní, před použitím ho zkontrolujte, zda funguje správně.
9. LIKVIDACE A RECYKLACE
V souladu se směrnici 2012/19/EU odňování odpadních elektrických a lických zařízení (OEEZ).
Symbol proškrtnuté nádoby na odpad na zařízení nebo na jeho obalu znamená, že výrobek se po ukončení životnosti nesmí likvidovat jako komunální odpad.
Uživatel bude muset, po ukončení životnosti, odevzdat spotřebič na sběrném místě pro recyklaci elektrických a elektronických zařízení nebo ho odevzdat prodejci při koupě nového spotřebiče stejného druhu, v poměru jeden starý za jeden nový spotřebič.
Odděleným sběrem a odevzdáním spotřebiče v místě recyklace, kde bude zlikvidován postupem, ktorý nepoškodí životní prostředí, se přispěje k omezení negativních dopadů na životní prostředí a zdraví obyvatelstva a pomůže se využití a/nebo recyklaci materiálů spotřebiče.
Volné vyhození spotřebiče bude znamenat pokutu pre užívatele podle platných zákonů.
10. MOŽNÉ PORUCHY A POVOLENÉ ZÁSAHY
| Porucha Příčina Zásah | ||
| Kompresor se zastaví a po několika minutách se sám spustí. | Zásah tepelné ochrany z důvodu přehřátí motoru. | Nechte kompresor vychladnout.Vyvětrejte místnost. |
| Kompresor se po několika pokusech o spuštění zastaví. | Zásah tepelné ochrany z důvodu přehřátí motoru (vypojení ze zásuvky během chodu, nedostatečné napájecí napětí). | Stiskněte spínač zapínání/vypínání.Vyvětrejte místnost. Vyčkejte několik minut a kompresor se sám spustí. |
Zásahy, neuvedené v této tabulce, mohou provádět výhradně autorizované Technické servisy, které si v případě potřeby vyžádají originální náhradní díly. Jakýkoli neodborný zásah může být nebezpečný a v každém případě ruší záruku na příslušný kompresor.
- Používajte predlžovačky elektrického káblu s maximálnou dlžkou 5 metrov a s prierezom káblu nie menším ako 1,5 mm ^2 .
- Ak je napájací kábel poškodený, musí ho vymenit' výrobca alebo jeho technická asistenčná služba alebo osoba s podobnou kvalifikáciou, aby sa zabránilo akémukol'vek riziku.
- nasávací vzduchový filter,
- napájací kábel,
- navíjač,
- vzduchové potrubie,
- rýchlospojka,
- prepínač I/O (ON/OFF).
3. OBSAH BALENIA
• Vzduchový kompresor,
• montážny návod,
- gumové podložky (4),
- návod na použitie a d'alšie dokumenty.
4. OBLASŤ POUŽITIA
Nikdy nenechajte hadicu navíjat' sa nekontrolovane..
- Blokovací systém vydáva počas odvíjania a navíjania kovový zvuk; nie je to defekt.
- Spustite kompresor do chodu, stlačením prepínača I/O.
- Po dokončení práce:
– zastavte kompresor použitím prepínača I/O a prepnite ho do polohy „O“ (VYPNUTÝ).
8.2 Čistenie sacieho filtra (č. 1)
V súlade so smernicou 2012/19/EÚ o zneškodňovaní odpadových elektrických a elektronických zariadení (OEEZ).
Symbol preškrtnutej odpadovej nádoby na zariadení alebo na obale znamená, že výrobok, sa po ukončení svojej životnosti nesmie likvidovat' spolu s bežným odpadom. Používatel' preto bude musieť, po ukončení životnosti, odovzdat' spotrebič v zberni na recykláciu elektrických a elektronických zariadení alebo ho odovzdat' predajcovi pri nákupe nového spotrebiča rovnakého druhu, v pomere jeden starý za jeden nový spotrebič.
