FMXCMS156HE - Kompresor STANLEY - Bezplatný návod k obsluze

Typ produktu	Vzduchový kompresor
Značka	STANLEY
Model	FMXCMS156HE
Napájecí napětí	230 V / 50 Hz
Výkon motoru	1,5 kW
Maximální provozní tlak	8 bar (116 PSI)
Objem nádrže	24 L
Hladina akustického výkonu	97 dB(A)
Pracovní cyklus	S3 50 % (5 min chod / 5 min zastavení)
Tepelná ochrana	Ano, automatický restart
Pojistný ventil	Ano, nastavený z výroby
Vzduchový filtr	Ano, čistit každých 100 hodin
Vypouštění kondenzátu	Denně, pomocí kohoutku na dně nádrže
Hmotnost	35 kg
Určené použití	Pneumatické nářadí, huštění, malování (s opatrností)
Hlavní bezpečnostní opatření	Nesměřujte proud vzduchu na osoby, používejte OOPP
Běžná údržba	Čistit filtr, vypouštět kondenzát, kontrolovat pojistný ventil
Dodávané příslušenství	Návod k obsluze
Opravitelnost	Originální náhradní díly, zásah autorizovaným servisem

Často kladené otázky - FMXCMS156HE STANLEY

Potřebuje kompresor olej?

Ne, tento model je bezolejový. Není nutná žádná údržba mazání.

Jak vypustit kondenzát z nádrže?

Otevřete vypouštěcí kohout (ref. 3) umístěný na dně nádrže denně a po každém použití. Vodu vypouštějte do vhodného sběrného místa.

Co dělat, když kompresor nenastartuje?

Nejprve zkontrolujte elektrické napájení a pojistku. Pokud je motor teplý, mohla se aktivovat tepelná ochrana; nechte několik minut vychladnout a zkuste to znovu.

Mohu použít prodlužovací kabel?

Ano, je povolen prodlužovací kabel o maximální délce 5 metrů s průřezem vodiče nejméně 1,5 mm². Vyhněte se adaptérům a vícenásobným zásuvkám.

Jak nastavit výstupní tlak?

Otáčejte regulátorem (ref. 7) ve směru hodinových ručiček pro zvýšení tlaku, proti směru pro snížení. Nastavený tlak se zobrazuje na manometru (ref. 6).

Co znamená červená značka na manometru?

Červená značka označuje maximální provozní tlak nádrže, nikoli nastavený tlak. Nepřekračujte tuto hodnotu.

Jak často mám čistit vzduchový filtr?

Čistěte nebo vyměňujte filtrační vložku každých 100 hodin provozu. Po prvních 100 hodinách proveďte první kontrolu.

Mohu s tímto kompresorem malovat?

Ano, ale dodržujte bezpečnostní vzdálenost nejméně 3 metry mezi kompresorem a oblastí malování. Pigmenty na krytu signalizují příliš malou vzdálenost.

Jak bezpečně přepravovat kompresor?

Použijte přepravní rukojeť (ref. 9) a ujistěte se, že je nádrž odtlakovaná (vyprázdněná) před přemístěním. Nikdy nepřepravujte přístroj pod tlakem.

Co dělat, když se spustí pojistný ventil?

To signalizuje poruchu tlakového spínače nebo přetlak. Okamžitě zastavte přístroj, odpojte jej a kontaktujte autorizované servisní středisko. Nepokoušejte se ventil seřizovat.

NÁVOD K OBSLUZE FMXCMS156HE STANLEY

CZ Před zahájením práce si pozorně přečtěte příručku pro použití.

SK Pred použivaním výrobku si pozorne prečítajte návod na jeho použitie

CZ Nebezpečí spálení!

SK Nebezpečenstvo popálenia!

RU Опасность ожога

CZ Pozor - elektrické napětí!

SK Pozor - elektrický prúd!

CZ Nebezpečí - automatické spouštění!

SK Nebezpečenstvo - automatické spustenie!

CZ Povinnost chránit sluch, oči a dýchací cesty.

SK Povinná ochrana sluchu, zraku a dýchacích ciest!

CZ Odvzdušňujte nádobu každý den

SK Každodenne čistit' nádrž

1 - data výrobce
2 - značka CE a symbol směrnice WEEE
3 - typové / kódové / výrobní číslo
4 - prútok vzduchu v (l/min) a (cfm = fl3/min)
5 - prùtok kompresoru vzduchu v (l/min) a (cfm = ft3/min)
6 - maximální provozní tlak (bar a PSI = libry na čtvereční palec), kapacita zásobníku (l), otáčky za minutu (ot/min), hmotnost (kg)
7 - zaručená hladina akustického výkonu v dB(A) naměřená hladina akustického výkonu v dB(A)
8 - elektrické údaje: napětl (V), frekvence (Hz), absorpce (A), výkon v (kW) a (HP)
9 - činitel využití
10 - prohlášení o původu
11 - rok produkce / výroby

SK Legenda:

7.3 Varnostni ventil (nap. 10)

Uložte tuto příručku s pokyny pro použití na vhodném místě, abyste ji mohli kdykoli použít.

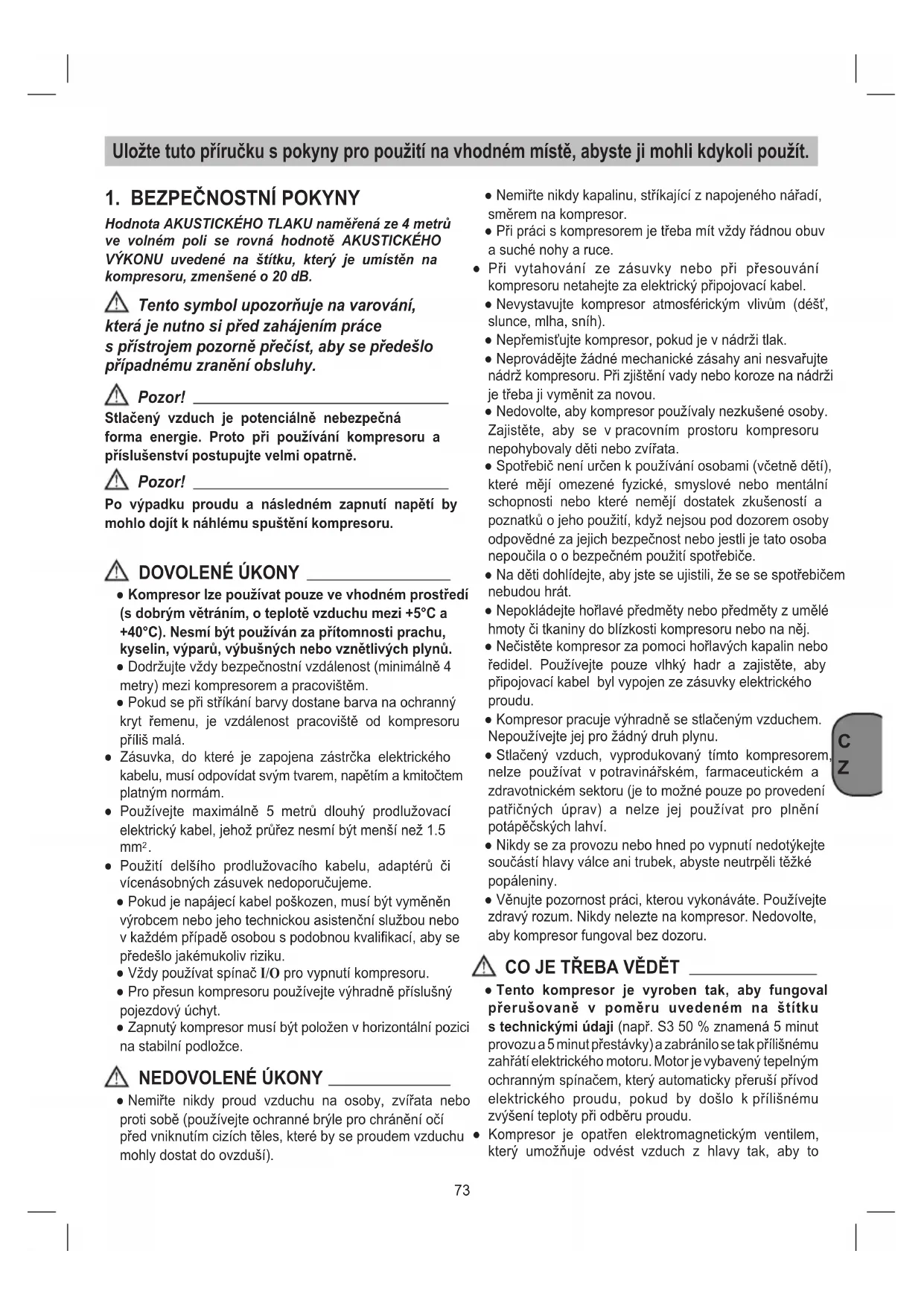

1. BEZPEČNOSTNÍ POKYNY

Hodnota AKUSTICKÉHO TLAKU naměřená ze 4 metrů ve volném poli se rovná hodnotě AKUSTICKÉHO VÝKONU uvedené na štítku, který je umístěn na kompresoru, zmenšené o 20 dB.

⚠ Tento symbol upozorňuje na varování, která je nutno si před zahájením práce s přístrojem pozorně přecist, aby se predešlo případnému zranění obsluhy.

⚠️ Pozor!

Stlačený vzduch je potenciálně nebezpečná forma energie. Proto při používání kompresoru a příslušenství postupujte velmi opatrně.

⚠️ Pozor!

Po výpadku proudu a následném zapnutí napětí by mohlo dojít k náhlému spuštění kompresoru.

⚠ DOVOLENÉ ÚKONY

- Kompresor lze používat pouze ve vhodném prostředí (s dobrým větráním, o teplotě vzduchu mezi +5°C a +40°C). Nesmí být používán za přítomnosti prachu, kyselin, výparů, výbušných nebo vznětlivých plynů.

- Dodržujte vždy bezpečnostní vzdálenost (minimálně 4 metry) mezi kompresorem a pracovištěm.

- Pokud se při stříkání barvy dostane barva na ochranný kryt řemenu, je vzdálenost pracoviště od kompresoru příliš malá.

- Zásuvka, do které je zapojena zástrčka elektrického kabelu, musí odpovídat svým tvarem, napětím a kmitočtem platným normám.

- Používejte maximálně 5 metrů dlouhý prodlužovací elektrický kabel, jehož průřez nesmí být menší než 1.5 mm².

- Použití delšího prodlužovacího kabelu, adaptérů či vícenásobných zásuvek nedoporučujeme.

- Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem nebo jeho technickou asistenční službou nebo v každém případě osobou s podobnou kvalifikací, aby se předešlo jakémukoliv riziku.

- Vždy používat spínač I/O pro vypnutí kompresoru.

- Pro přesun kompresoru používejte výhradně příslušný pojezdový úchyt.

- Zapnutý kompresor musí být položen v horizontální pozici na stabilní podložce.

NEDOVOLENÉ ÚKONY

- Nemířte nikdy proud vzduchu na osoby, zvířata nebo proti sobě (používejte ochranné brýle pro chránění očí před vniknutím cizích těles, které by se proudem vzduchu mohly dostat do ovzduší).

- Nemířte nikdy kapalinu, stříkající z napojeného nářadí, směrem na kompresor.

- Při práci s kompresorem je třeba mít vždy řádnou obuv a suché nohy a ruce.

- Při vytahování ze zásuvky nebo při přesouvání kompresoru netahejte za elektrický připojovací kabel.

- Nevystavujte kompresor atmosférickým vlivům (déšť, slunce, mlha, sníh).

- Nepřemistujte kompresor, pokud je v nádrži tlak.

- Neprovádějte žádné mechanické zásahy ani nesvařujte nádrž kompresoru. Při zjištění vady nebo koroze na nádrži je třeba ji vyměnit za novou.

- Nedovolte, aby kompresor používaly nezkušené osoby. Zajistěte, aby se v pracovním prostoru kompresoru nepohybovaly děti nebo zvířata.

- Spotřebič není určen k používání osobami (včetně dětí), které mějí omezené fyzické, smyslové nebo mentální schopnosti nebo které nemějí dostatek zkušeností a poznatků o jeho použití, když nejsou pod dozorem osoby odpovědné za jejich bezpečnost nebo jestli je tato osoba nepoučila o o bezpečném použití spotřebiče.

- Na děti dohlídejte, aby jste se ujistili, že se se spotřebičem nebudou hrát.

- Nepokládejte hořlavé předměty nebo předměty z umělé hmoty či tkaniny do blízkosti kompresoru nebo na něj.

- Nečistěte kompresor za pomoci hořlavých kapalin nebo ředidel. Používejte pouze vlhký hadr a zajistěte, aby připojovací kabel byl vypojen ze zásuvky elektrického proudu.

- Kompresor pracuje výhradně se stlačeným vzduchem. Nepoužívejte jej pro žádný druh plynu.

- Stlačený vzduch, vyprodukovaný tímto kompresorem nelze používat v potravinářském, farmaceutickém a zdravotnickém sektoru (je to možné pouze po provedení patřičných úprav) a nelze jej používat pro plnění potápěčských lahví.

- Nikdy se za provozu nebo hned po vypnutí nedotýkejte součástí hlavy válce ani trubek, abyste neutrpěli těžké popáleniny.

- Věnujte pozornost práci, kterou vykonáváte. Používejte zdravý rozum. Nikdy nelezte na kompresor. Nedovolte, aby kompresor fungoval bez dozoru.

CO JE TŘEBA VĚDĚT

- Tento kompresor je vyroben tak, aby fungoval přerušovaně v poměru uvedeném na štítku s technickými údaji (např. S3 50 % znamená 5 minut provozu a 5 minut přestávky) a zabránilo se tak přílišnému zahřátí elektrického motoru. Motor je vybavený tepelným ochranným spínačem, který automaticky přeruší přívod elektrického proudu, pokud by došlo k přílišnému zvýšení teploty při odběru proudu.

- Kompresor je opatřen elektromagnetickým ventilem, který umožňuje odvést vzduch z hlavy tak, aby to

usnadnilo následné opětovné spuštění kompresoru. Proto je běžné, že v momentě, kdy kompresor dosáhne mezního tlaku (nastaveného výrobcem ve fázi uvádění do provozu), dojde k upozornění výstupu prostřednictvím několikasekundového proudu vzduchu. Stejně tak se děje i při vypínání kompresoru.

• Po vypnutí kompresoru je před opětovným zapnutím stoje nutné vyčkat alespoň tři sekundy.
• Všechny kompresory jsou vybaveny pojistným ventilem, který v případě špatného fungování presostatu zasáhne a zaručí tak bezpečný chod kompresoru.

Bezpečnostní ventil je nastaven tak, aby nedošlo k přetlakování vzduchového zásobníku. Tento ventil je přednastaven výrobcem neotevře se, dokud tlak v zásobníku nedosáhne této hodnoty. Nepokoušejte se seřizovat nebo vyřazovat toto bezpečnostní zařízení. Jakékoliv seřizování tohoto ventilu by mohlo způsobit těžký úraz. Vyžaduje-li toto zařízení servis nebo údržbu, obraťte se na autorizované servisní středisko.

• Červená značka na tlakoměru odkazuje na maximální provozní tlak nádrže. Netýká se nastaveného tlaku.
• Při montáži pneumatického nářadí na hadici se stlačeným vzduchem, produkovaným kompresorem, je bezpodmínečně nutné zastavit výstup vzduchu z hadice.
• Při použití stlačeného vzduchu pro různé účely (nafukování, práce s pneumatickým nářadím, stříkání barvy, mytí čistícími prostředky s obsahem vody apod.) je třeba znát a respektovat předpisy pro jednotlivé případy použití.
• Zkontrolujte, jestli je spotřeba vzduchu a maximální provozní tlak pneumatického nástroje a připojovacích hadic (ke kompresoru) kompatibilní s tlakem nastaveným na regulátoru tlaku a s množstvím vzduchu dodávaným z kompresoru.
• Výkon kompresoru je zaručen při provozu mezi 0 a 1000 metry nad mořem.

1. Sací vzduchový filtr
2. Tlaková nádrž
3. Vypouštěcí šroub kondenzátu
4. Oporná noha
5. Rychlospojka (regulovaný stlačený vzduch)
6. Manometr (nastavený tlak může být odečten)
7. Regulátor tlaku
8. Za-/vypínač
9. Přepravní rukojeť
10. Pojistný ventil
11. Přívodní kabel
12. Manometr (tlak tlakové nádoby může být odečten)

3. OBSAH BALENÍ

• Vzduchový kompresor
- Návod s pokyny a další dokumenty

4. OBLAST POUŽITÍ

Kompresor slouží k výrobě stlačeného vzduchu pro stlačeným vzduchem provozované nástroje.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

5. POKYNY K UMÍSTĚNÍ

• Překontrolujte přístroj, zda nebyl při transportu poškozen. Případné škody ihned nahlásit dopravci, který kompresor dodal.
• K umístění kompresoru by mělo dojít v blízkosti spotřebiče.
• Je třeba se vyvarovat dlouhých vzduchových vedení a dlouhých přívodních vedení (prodloužení).
• Je třeba dbát na suchý a bezprašný nasávaný vzduch.
• Kompresor neumíst'ovat ve vlhké nebo mokré místnosti.

- Kompresor smí být používán pouze ve vhodných prostorech (dobře větrané, teplota okolí +5°C - +40 °C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny.

- Kompresor je vhodný pro používání v suchých prostorech.

V oblastech, kde je pracováno se stříkající vodou, není používání dovoleno.

6. UVEDENÍ DO PROVOZU

6.1 Montáž vzduchového filtru (Není-li již zkompletován)

Pomocí šroubováku nebo pod. odstraňte přepravní zátku a našroubujte vzduchový filtr (odk. 1) na přístroj (obr. 5a-5b).

Je-li součástí dodávky i sací trubička, vložte ji do krytu filtru (obr. 5c).

6.2 Připojení na sít'

Kompresor je vybaven síťovým vedením s vidlicí s ochranným kontaktem. Zásuvka, do které je zapojena zástrčka elektrického kabelu, musí odpovídat svým tvarem, napětím a kmitočtem platným normám. Při uvedení do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím podle výkonového štítku stroje. Ujistěte se, že spínač „ON/OFF“ (zapnutí/vypnutí) není v poloze „I“ (ON). Dlouhá přívodní vedení, jako též

prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru. Při nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.

6.3 Zapnutí a použití

• Zkontrolujte, jestli údaje na výrobním štítku kompresoru zodpovídají údajům elektrické sítě; je povolena změna napětí +/-10% vzhledem na nominální hodnotu.
• Vsuňte vidlici napájacího elektrického kabelu do vhodné zásuvky, zkontrolujte, jestlije tlačitko I/O, které sa nachází na kompresoru v poloze vypnutí, na «O» (OFF) (obr. 4).
• Nyní je kompresor připravený k provozu.

- Stisknutím vypínače I/O se kompresor uvede do chodu, bude čerpat vzduch a vhánět ho přes přívodní rouru do nádrže.

- Při dosažení horní nastavené hodnoty (zadané výrobcem ve fázi kolaudace stroje) se kompresor zastaví.

Jakmile kompresor dosáhne dolní nastavenou hodnotu (2 bary mezi horní a dolní hodnotou), tak se automaticky opět spustí.

• Kompresor bude automaticky pokračovat v uvedeném cyklu, dokuď nestiskněte tlačítko I/O (obr. 4).
• Mezi vypnutím kompresoru a jeho novým spuštěním musí uplynout alespoň 10 vteřin.

- Kompresor je vybaven redukčním ventilem tlaku vzduchu (odkaz 7). Pomocí kulatého tlačítka při otevřeném ventilu lze regulovat tlak vzduchu a optimalizovat práci s pneumatickým nářadím (otočením ve směru hodinových ručiček se tlak zvýši a ve směre proti otáčení hodinových ručiček se zníži).

- Nastavenou hodnotu lze kontrolovat za pomoci manometru (odkaz 6).

- Nastavený tlak lze zjistit na rychlospojce (odkaz 5).

- Zkontrolujte, jestli je spotřeba vzduchu a maximální provozní tlak pneumatického nástroje kompatibilní s tlakem nastaveným na regulátoru tlaku a s množstvím vzduchu dodávaným z kompresoru.

- Po ukončení práce s kompresorem stroj zastavte, odpojte ze sítě elektrického napětí a vypust'te vzduch z nádrže.

7. ČIŠTĚNÍ A ÚDRŽBA

Pozor!

Před všemi čisticími a údržbářskými pracemi vytáhněte síťovou zástrčku ze zásuvky.

Pozor!

Počkejte, až se kompresor kompletně ochladí! Nebezpečí popálení!

Pozor!

Před všemi čisticími a údržbovými pracemi učinit tlakovou nádobu beztlakou.

7.1 Čištění

• Ochranná zařízení udržujte prostá prachu a nečistot. Přístroj otrěte suchým hadrem nebo ho profoukněte stlačeným vzduchem s nízkým tlakem.
• Doporučujeme čištění přístroje po každém použití.
• Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; tyto mohou poškodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.
  Hadice a stříkací nástroje musí být před čištěním od kompresoru odpojeny. Kompresor nesmí být čištěn vodou, rozpouštědly apod.

7.2 Kondenzační voda (obr. 2)

Kondenzační vodu je třeba každý den vypouštět otevřením odvodňovacího ventilu (odk. 3) (spodní strana tlakové nádoby).

Pozor!

Kondenzační vodu likvidujte ekologicky v příslušné sběrně.

7.3 Bezpečnostní ventil (odk. 10)

Bezpečnostní ventil je nastaven na nejvyšší přípustný tlak tlakové nádoby.

Není přípustné bezpečnostní ventil přestavovat. Občas ventil aktivujte, abyste měli jistotu, že v případě potřeby bude fungovat správně. Otáčejte objímkou, dokud nebude zcela povolená. Poté objímku za použití dostatečné síly přitáhněte, dokud neucítíte, že vychází stlačený vzduch (Obr. 3). Poté objímku znovu uvolněte a našroubujte.

Pojistný ventil a jeho okolí udržujte vždy čisté a volné.

INTERVALY ÚDRŽBY
FUNKCE	PO PRVNÍCH 100 HODINÁCH	PO KAŽDÝCH 100 HODINÁCH
Čištění nasávacího filtru a/nebo výměna filtračního prvku	●	●
Vypuštění kondenzované vody z nádrže	Každý den a při ukončení práce.

7.4 Skladování

Pozor!

Vyjměte zástrčku z proudové zásuvky, odvzdušněte zařízení a všechny k němu připojené nástroje na stlačený vzduch a vypust'te kondenzát. Kompresor odstavte tak, aby nemohl být uveden nepovolanými osobami do provozu.

Pozor!

Kompresor skladovat pouze v suchém a pro nepovolané osoby nepřípustném prostoru. Neklo skladovat vstoje!

8. LIKVIDACE A RECYKLACE

V souladu se směrnici 2012/19/EU odňování odpadních elektrických a lických zařízení (OEEZ).

Symbol proškrtnuté nádoby na odpad na zařízení nebo na jeho obalu znamená, že výrobek se po ukončení životnosti nesmí likvidovat jako komunální odpad.

Mživatel bude muset, po ukončení životnosti, odevzdat spotřebič na sběrném místě pro recyklaci elektrických a elektronických zařízení nebo ho odevzdat prodejci při koupě nového spotřebiče stejného druhu, v poměru jeden starý za jeden nový spotřebič.

Odděleným sběrem a odevzdáním spotřebiče v místě recyklace, kde bude zlikvidován postupem, ktorý nepoškodí životní prostředí, se přispěje k omezení negativních dopadů na životní prostředí a zdraví obyvatelstva a pomůže se využití a/nebo recyklaci materiálů spotřebiče.

Volné vyhození spotřebiče bude znamenat pokutu pre užívatele podle platných zákonů.

9. MOŽNÉ PORUCHY A POVOLENÉ ZÁSAHY

Porucha Příčina Zásah
Kompresor se zastaví a po několika minutách se sám spustí.	Zásah tepelné ochrany z důvodu přehřátí motoru.	Nechte kompresor vychladnout.Vyvětrejte místnost.
Kompresor se po několika pokusech o spuštění zastaví.	Zásah tepelné ochrany z důvodu přehřátí motoru (vypojení ze zásuvky během chodu, nedostatečné napájecí napětí).	Stiskněte spínač zapínání/vypínání.Vyvětrejte místnost. Vyčkejte několik minut a kompresor se sám spustí.
Kompresor nelze zastavit a zasáhne pojistný ventil.	Nepravidelný chod kompresoru nebo porucha presostatu.	Odpojte ze zásuvky a obraťte se na servisní centrum.

Zásahy, neuvedené v této tabulce, mohou provádět výhradně autorizované Technické servisy, které si v případě potřeby vyžádají originální náhradní díly. Jakýkoli neodborný zásah může být nebezpečný a v každém případě ruší záruku na příslušný kompresor.

- Používajte predlžovačky elektrického káblu s maximálnou dlžkou 5 metrov a s prierezom káblu nie menším ako 1,5 mm ^2 .

1. Nasávací vzduchový filter
2. Tlaková nádrž
3. Vypúšťacia skrutka na kondenzovanú vodu
4. Oporná nožička
5. Rýchlospojka (regulovaný stlačený vzduch)
6. Manometer (nastavený tlak sa dá odčítat')
7. Regulátor tlaku
8. Vypínač zap/vyp
9. Transportná rukovät'
10. Bezpečnostný ventil
11. Napájací kábel
12. Manometer (tlak kotla sa dá odčítat')

3. OBSAH BALENIA

Kompresor je vybavený sieťovým elektrickým káblom so zástrčkou. Zasuňte vidlicu, zástrčku elektrického káblu do zásuvky, vhodnej čo do formy, napätia a frekvencie

- Po ukončení práce zastavte strojné zariadenie, odpojte elektrickú vidlicu, zástrčku a vyprázdnite nádrž.

7. ČISTENIE A ÚDRŽBA

⚠️ Pozor! ____

7.3 Bezpečnostný ventil (odk. 10)

V súlade so smernicou 2012/19/EÚ o zneškodňovaní odpadových elektrických a elektronických zariadení (OEEZ).

Symbol preškrtnutej odpadovej nádoby na zariadení alebo na obale znamená, že výrobok, sa po ukončení svojej životnosti nesmie likvidovat spolu s bežným odpadom. Používatel' preto bude musiet', po ukončení životnosti, odovzdat spotrebič v zberni na recykláciu elektrických a elektronických zariadení alebo ho odovzdat predajcovi pri nákupe nového spotrebiča rovnakého druhu, v pomere jeden starý za jeden nový spotrebič.
