Тип продукт	Въздушен компресор
Марка	STANLEY
Модел	FMXCMS156HE
Напрежение на захранване	230 V / 50 Hz
Мощност на двигателя	1,5 kW
Максимално работно налягане	8 bar (116 PSI)
Капацитет на резервоара	24 L
Ниво на акустична мощност	97 dB(A)
Работен цикъл	S3 50% (5 мин работа / 5 мин почивка)
Термична защита	Да, автоматично рестартиране
Предпазен клапан	Да, настроен фабрично
Въздушен филтър	Да, почистване на всеки 100 часа
Източване на кондензат	Ежедневно, чрез кран на дъното на резервоара
Тегло	35 kg
Предвидена употреба	Пневматични инструменти, надуване, боядисване (с предпазливост)
Основни предпазни мерки	Не насочвайте въздушната струя към хора, носете ЛПС
Текуща поддръжка	Почистване на филтъра, източване на кондензат, проверка на предпазния клапан
Доставени аксесоари	Ръководство за инструкции
Ремонтируемост	Оригинални резервни части, интервенция от оторизиран център

Често задавани въпроси - FMXCMS156HE STANLEY

Нужен ли е масло на компресора?

Не, този модел е безмаслен. Не е необходима поддръжка на смазване.

Как да източите кондензираната вода от резервоара?

Отворете крана за източване (реф. 3), разположен на дъното на резервоара, всеки ден и след всяка употреба. Изхвърлете водата в подходящ събирателен пункт.

Какво да направите, ако компресорът не стартира?

Първо проверете електрозахранването и предпазителя. Ако двигателят е горещ, термичната защита може да се е задействала; оставете го да изстине няколко минути, преди да опитате отново.

Мога ли да използвам удължителен кабел?

Да, разрешен е удължителен кабел с максимална дължина 5 метра и напречно сечение на кабела най-малко 1,5 mm². Избягвайте адаптери и множество контакти.

Как да регулирате изходното налягане?

Завъртете регулатора (реф. 7) по часовниковата стрелка за увеличаване на налягането, обратно на часовниковата за намаляване. Настроеното налягане се показва на манометъра (реф. 6).

Какво означава червената маркировка на манометъра?

Червената маркировка показва максималното работно налягане на резервоара, а не зададеното налягане. Не надвишавайте тази стойност.

Колко често трябва да почиствам въздушния филтър?

Почиствайте или сменяйте филтърния елемент на всеки 100 часа работа. След първите 100 часа направете първа проверка.

Мога ли да боядисвам с този компресор?

Да, но поддържайте безопасно разстояние от поне 3 метра между компресора и зоната за боядисване. Пигменти по корпуса показват твърде малко разстояние.

Как да транспортирате компресора безопасно?

Използвайте дръжката за транспортиране (реф. 9) и се уверете, че резервоарът е обезвъздушен (изпразнен), преди да го преместите. Никога не транспортирайте уреда под налягане.

Какво да направя, ако предпазният клапан се задейства?

Това показва неизправност на пресостата или свръхналягане. Незабавно спрете уреда, изключете го от захранването и се свържете с оторизиран сервизен център. Не се опитвайте да регулирате клапана.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ FMXCMS156HE STANLEY

BG Внимателно прочетете ръководството по експлоатация преди употреба

RS Pre upotrebe pažljivo pročitajte priručnik s uputstvima

BG Опасност от изгаряния

RS Opasnost od opekotina

LT Nudegimo pavojus

EE Süttivuse oht

BG Опасност от автоматично пускане в ход

RS Opasnost od automatskog pokretanja

LT Automatinio jsijungimo pavojus

BG Задължителнисредствазащитанаслуха,зрениетоидихателнительтища

RS Obavezna zaštita sluha, vida i dišnih puteva

BG Продухване на резервоара всеки ден

RS Rezervoar praznite svakodnevno

1 - Данни за производителя
2 - CE знак и символ за ЕС отпадък
3 - Модел/шифър/сериен номер
4 - Количество всмукан въздух, измерено в (l/min) и (cfm) (кубични фута за минута)
5 - Въздух от компресора, измерен в (l/min) и (cfm) (кубични фута за минута)
6 - Максимално работно налягане (бар и ПСЛ), обем на резервоара (л), брой обороти в минута(РПМ), тегло (кг)
7 - Гарантирано ниво на акустична мощност в db (A) Измерено ниво на звукова мощност в dB(A)
8 - Електрически данни: захранващо напрежение (V), честота (Hz), консумиран ток (A), мощност (kWt) (HP)
9 - Сервизен фактор
10 - Декларация за производ
11 - Година на производство

RS Legenda:

1 - Podaci o proizvođaču
2 - CE oznaka i simbol za EE otpad
3 - Model / Sifra / Serijski broj
4 - Količina usisanog vazduha izmerena u (l/min) i (cfm) (kubna stopa u minuti)
5 - Vazduh iz kompresora izmeren u (l/min) i (cfm) (kubna stopa u minuti)
6 - Maksimalni radni pritisak (bar i PSI), zapremnina spremnika (I), broj obrtaja u minuti (RPM), težina (kg)
7 - Garantovani nivo jačine zvuka u dB(A) Izmereni nivo zvučne snage u dB(A)
8 - Električni podaci: napon napajanja (V), frekvencija (Hz), apsorbovana struja (A), snaga u (KW) i (HP)
9 - Servisni faktor
10 - Izjava o poreklu
11 - Godina proizvodnje

LT Paaiškinimai:

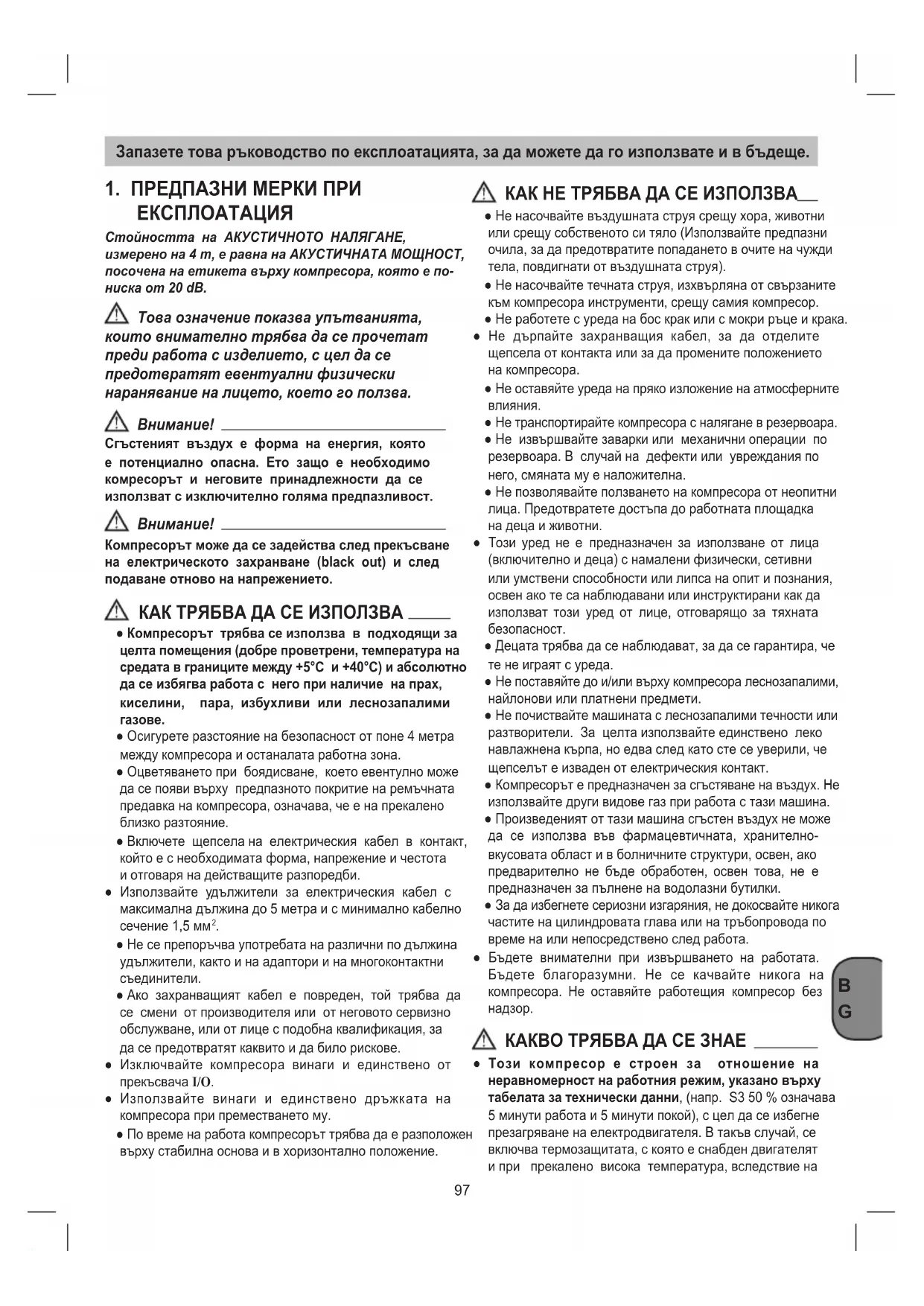

Стойността на АКУСТИЧНОТО НАЛЯГАНЕ, измерено на 4 m, е равна на АКУСТИЧНАТА МОЩНОСТ, посочена на етикета върху компресора, която е по-ниска от 20 dB.

⚠️ Това означение показва упътванията, които внимателно трябва да се прочетат преди работа с изделието, с цел да се предотвратят евентуални физически наранявание на лицето, което го ползва.

Внимание!

Сгъстеният въздух е форма на енергия, която е потенциално опасна. Ето защо е необходимо компресорът и неговите принадлежности да се използват с изключително голяма предпазливост.

Внимание!

Компресорът може да се задейства след прекъсване на електрическото захранване (black out) и след подаване отново на напрежението.

⚠️ КАК ТРЯБВА ДА СЕ ИЗПОЛЗВА

- Компресорът трябва се използва в подходящи за целта помещения (добре проветрени, температура на средата в границите между +5°C и +40°C) и абсолютно да се избягва работа с него при наличие на прах, киселини, пара, избухливи или леснозапалими газове.

- Осигурете разстояние на безопасност от поне 4 метра между компресора и останалата работна зона.

- Оцветяването при боядисване, което евентулно може да се появи върху предпазното покритие на ремъчната предавка на компресора, означава, че е на прекалено близко разтояние.

- Включете щепсела на електрическия кабел в контакт, който е с необходимата форма, напрежение и честота и отговаря на действащите разпоредби.

- Използвайте удължители за електрическия кабел с максимальна дължина до 5 метра и с минимално кабелно сечение 1,5 мм².

- Не се препоръчва употребата на различни по дължина удължители, както и на адаптори и на многоконтактни съединители.

- Ако захранващият кабел е повреден, той трябва да се смени от производителя или от неговото сервизно обслужване, или от лице с подобна квалификация, за да се предотвратят каквито и да било рискове.

- Изключвайте компресора винаги и единствено от прекъсвача I/O.

- Използвайте винаги и единствено дръжката на компресора при преместването му.

- По време на работа компресорът трябва да е разположен върху стабилна основа и в хоризонтално положение.

⚠️ КАК НЕ ТРЯБВА ДА СЕ ИЗПОЛЗВА

• Не насочвайте въздушната струя срещу хора, животни или срещу собственото си тяло (Използвайте предпазни очила, за да предотвратите попадането в очите на чужди тела, повдигнати от въздушната струя).
• Не насочвайте течната струя, изхвърляна от свързаните към компресора инструменти, срещу самия компресор.
• Не работете с уреда на бос крак или с мокри ръце и крака.

- Не дърпайте захранващия кабел, за да отделите щепсела от контакта или за да промените положението на компресора.

- Не оставяйте уреда на пряко изложение на атмосферните влияния.

- Не извършвайте заварки или механични операции по резервоара. В случай на дефекти или увреждания по него, смяната му е наложителна.

- Не позволявайте ползването на компресора от неопитни лица. Предотвратете достъпа до работната площадка на деца и животни.

- Този уред не е предназначен за използване от лица (включително и деца) с намалени физически, сетивни или умствени способности или липса на опит и познания, освен ако те са наблюдавани или инструктирани как да използват този уред от лице, отговарящо за тяхната безопасност.

- Децата трябва да се наблюдават, за да се гарантира, че те не играят с уреда.

- Не поставяйте до и/или върху компресора леснозапалими, найлонови или платнени предмети.

- Не почиствайте машината с леснозапалими течности или разтворители. За целта използвайте единствено леко навлажнена кърпа, но едва след като сте се уверили, че щепсельт е изваден от електрическия контакт.

- Компресорът е предназначен за сгъстяване на въздух. Не използвайте други видове газ при работа с тази машина.

- Произведеният от тази машина сгъстен въздух не може да се използва във фармацевтичната, хранителновкусовата област и в болничните структури, освен, ако предварително не бъде обработен, освен това, не е предназначен за пълнене на водолазни бутилки.

- За да избегнете сериозни изгаряния, не докосвайте никога частите на цилиндровата глава или на тръбопровода по време на или непосредствено след работа.

- Бъдете внимателни при извършването на работата. Бъдете благоразумни. Не се качвайте никога на компресора. Не оставяйте работащия компресор без надзор.

⚠️ КАКВО ТРЯБВА ДА СЕ ЗНАЕ

- Този компресор е строен за отношение на неравномерност на работния режим, указано върху табелата за технически данни, (напр. S3 50 % означава 5 минути работа и 5 минути покой), с цел да се избегне презагряване на електродвигателя. В такъв случай, се включва термозащитата, с която е снабден двигателят и при прекалено висока температура, вследствие на

прекомерното поглъщане на електрическа енергия, напрежението се прекъсва автоматически.

• Компрессорът е снабден с електрически клапан, който позволява изпускане на въздуха от горната част по начин, който улеснява следващото включване на компресора. Следователно е нормално да се усети излизане на въздух за няколко секунди, когато компресорът достигне налягане cut-off (определено от производителя във фазата на изпитване). Същото явление се наблюдава и при изключване на компресора.
• След изключване на компресора е необходимо да се изчака поне три секунди преди отново да се включи съоръжението.
• Всички компресори са снабдени с осигурителен клапан, който влиза в действие при аномалии в действието на пневматичното реле и гарантира безопасността на машината.

Предпазният клапан е настроен за предотвратяване на свръхналягане във въздушните резервоари. Този клапан е фабрично настроен и няма да се задейства, освен ако налягането в резервоара не достигне това налягане. Не се опитвайте да регулирате или елиминирате това предпазно устройство.

Всички регулировки на този клапан могат да причинят сериозно нараняване. Ако това устройство се нуждае от сервисно обслужване или поддръжка, свържете се с упълномощен серверен център.

• Червеното деление върху уреда за измерване на налягане се отнася за максимальното работно налягане на резервоара. То не се отнася до регулираното налягане.
• По време на свързването на пневматичен инструмент към нагнетателния тръбопровод на компресора, задължително трябва да се прекъсне въздушният поток на изхода на същия тръбопровод.
• Употребата на сгъстен въздух за различни нужди (надуване, пневматични инструменти, боядисване, миење с миещи препарати на водна основа и др.) изисква познаването и спазването на предвидените за всеки отделен случай норми.
• Проверете дали потреблението на въздух и максимальното налягане при работа на пневматичния инструмент и тръбите за свързване (с компресора), които ще се използват, са съвместими със зададеното налягане на регулатора на налягането и с количеството въздух, подаван от компресора.
• Експлоатацията на компресора е гарантирана при надморска височина между 0 и 1000 метра.

1. Всмукателен въздушен филтър
2. Резервоар със сгъстен въздух
3. Изпускателен винт за кондензна вода
4. Опорно краче
5. Бързодействащ съединител (регулиран сгъстен въздух)
6. Манометър (отчитане на настроеното налягане)
7. Регулатор на налягането
8. Бутон за вкл./изкл.
9. Дръжка за транспортиране
10. Предпазен вентил
11. Захранващ кабел
12. Манометър (налягането в котела може да бъде отчетено)

• Въздушен компресор
- Инструкции за употреба и други документи

Компрессорът служи за произвеждането на сгъстен въздух за инструменти, работещи със сгъстен въздух.

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности.

Машината трябва да се използва само по предназначението й. Всяка по-нататьшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид

отговорност носи потребителят/обслужващото лице, а не производителят.

• Поврт урда за транспортни поврди. Евнтуалнит поврди с съобщават вднага на транспортното прдприяти, кото доставило компрсора.
• Монтиранто на компрсора трябва да стан в близост до консуматора.
• Да с избягват дълги въздухопроводи и дълги подвждащи линии (удължния).
• Да с обърн внимани за сух и бзпрашн засмукван въздух.
• Компсорът да н с монтира във влажно или мокро помщни.
• J Компсорът мож да с ксплоатира само в подходящи помщния (добр внтилирани, околна тмпратура +5°C - +40°C). В помщнито н трябва да има нито прах, нито кислини, пари, ксплозивни или възпламними газов.
• J Компрсорът подходящ за приложни в сухи помщния. В участьци, къдто с работи с водни пръски, използванто му ндопустимо.

6.1 Монтаж на въздушния филтър (Ако вече не е монтирана)

Отстранете транспортната запушалка с помоща на отверка или подобно пособие, завинтете въздушния филтрър (спр. 1) към уреда и го затегнете добре (фиг. 5a-5b).

Ако е доставена, да се приложи всмукателната тръба в капака на филтъра (Илюстрация 5с).

6.2 Включване в мрежата

Компресорът е снабден с мрежов проводник със защитен контактен щепсел. Включете щепсела на електрическия кабел в контакт, който е с необходимата форма, напрежение и честота и отговаря на действащите разпоредби. Преди пускането в експлоатация обърнете внимание на това, мрежовото напрежение да съвпадне с работното напрежение според табелката за параметрите на машината. Уверете се, че прекъсвачът ON/OFF не е в позиция I (ON). Дълги захранващи проводници, както и удължители, кабелни барабани и т.н предизвикват пад на напрежението и могат да възпрепятстват пускането н двигателя. При ниски температури под +5 °C пускането двигателя е затруднено.

6.3 Пускане в ход и употреба

• Проверете дали данните от табелата на компресора съответстват на тези на електрическата инсталация; допуска се колебание в напрежението +/-10% по отношение на номиналната стойност.
• Поставете щепсела на силовия кабел в подходящ контакт като проверите дали I/O превключвател, разположен на компресора, е в положение «О» OFF (ИЗКЛ.) (фиг. 4).
• При това положение компресорът е готов за експлоатация

- Работейки с I/O превключвател, компресорът стартира, помпайки въздух в ресивера през нагнетателната тръба.

- При достигане на максимально допустимата стойност (задава се от производителя при контролните изпитния), компресорът спира.

Засмуквайки въздух, компресорът автоматически влиза отново в действие тогава, когато налягането падне до долната допустима граница (2 бара между горната и долната).

- Компресорът продължава да работи съгласно този автоматичен цикъл, докато I/O превключвател е завъртян (фиг. 4).

- Ако желаете отново да използвате компресора, изчакайте поне 10 секунди от момента на спирането, преди да го пуснете отново в ход.

- Всички компресори са снабдени с редуктор на налягането (спр. 7). Завъртайки регулационната кръгла ръчка (завъртайки превключвателя по посока на часовниковата стрелка, налягането се увеличава, а по посока обратна на часовниковата стрелка, то се понижава) е възможно да се регулира налягането на въздуха, за да се оптимизира използването на пневматичните инструменти.

- Възможно е да се определи зададеното ниво на налягането с помощта на манометър (спр. 6).

- Настроеното налягане може да се отчете на бързодействащия съединител (спр. 5).

- Проверете дали потреблението на въздух и максимальното налягане при работа на пневматичния инструмент е съвместимо със зададеното налягане на регулатора на налягането и с количеството въздух, подаван от компресора.

- След приключване на работа, изключете машината, извадете електрическия щепсел и изпразнете резервоара.

⚠️ Внимание! aПреди всяка работа по почистването и поддръжката издърлайте мрежовия щепсел.

⚠️ Внимание! ____ Изчакайте докато компресорът е напълно охладен Опасност от прегряване!

⚠️ Внимание! ____

Преди всяка работа по почистването и поддръжката от котела трябва да се отнеме налягането.

7.1 Почистване

• Пазете защитните съоръжения възможно най-чисти и без прах. Почиствайте уреда с чиста кърпа или го продухвайте със сгъстен въздух при ниско налягане.
• Препоръчваме Ви да почиствате уреда директно след всяка употреба.
• Не използвайте почистващи средства и разтворители; те биха могли да увредят пластмасовите части на уреда. Внимавайте за това да не попадне вода във вътрешността на уреда.
• Маркучът и инструментите за пръскане трябва да се отделят от компресора преди почистване. Компрессорът не трябва да бъде почистван с вода, разтворители и др.

Кондензната вода трябва да се източва ежедневно чрез отварянето на отводнителния клапан (спр. 3) (долната страна на съда под налягане).

⚠️ Внимание! ____

Освободете се от кондензната вода по екологосъобразен начин в съответния предавателен пункт.

7.3 Предпазен клапан (спр. 10)

Предпазният клапан е настроен на максимально допустимото налягане на бутилката със сгъстен въздух. Не се допуска разместването на предпазния клапан. За

ИНТЕРВАЛИ ЗА ПОДДРЪЖКА
РАБОТА	СЛЕД ПЪРВИТЕ 100 ЧАСА	НА ВСЕКИ 100 ЧАСА
Почистване на аспирационния филтър и/или смяна на филтриращия елемент	●	●
Оттичане на конденза от резервоара	Ежедневно и в края на работния ден.

да функционира предпазният клапан правилно в случай на нужда, то той трябва да се пуска от време на време. Завъртете шайбата, докато се разхлаби докрай. След това издърпайте шайбата достатъчно силно, докато чуете как сгъстеният въздух излиза (Фиг. 3). След това отпуснете шайбата и я завийте обратно. Предпазният клапан и средата около него винаги трябва да се поддържат чисти и без препятствия.

7.4 Съхранение

Внимание!

Да се изключи щепсела от контакта, да се разтовари съоръжението и всички инструменти за сгъстен въздух от компресора и да се изведе конденза. Съхранявайте компресора така, че той да не може да бъде пуснат в експлоатация от некомпетентни лица.

Внимание!

Съхранявайте компресора само в суха и недостъпна за некомпетентни лица среда. Не го накланяйте, съхранявайте го само изправлен!

8. ЕКОЛОГОСЪОБРАЗНО ОТСТРАНЯВАНЕ И РЕЦИКЛИРАНЕ

В съответствие с Директива ЕС относно обезереждането на ци от електрическо и електронно ане (ОЕЕО).

Символът “зачеркнат контейнер” върху апаратурата или върху опаковката означава, че въпросният продукт трябва да бъде предаден отделно от останалите дом. отпадъци. Затова всеки клиент трябва да предаде вече неизползваната апаратура в оторизираните сервиси за разделно рециклиране на електрическа и електронна техника или съответно в магазина при закупуване на нова, еквивалентна апаратура.

Предаването в оторизираните центрове на вече неизползваната апаратура и пренасочването й съответно към процесите на рециклиране, преработка или унищожаване подпомага за опазването на околната среда и Вашето здраве и спомага за използването и/или рециклирането на материалите, от които е съставена. Неправилното рециклиране на продукта от страна на клиента води до прилагане на съответните административни санкции предвидени от нормативите в сила.

Аномалия	Причина	Отстраняване
Компрессорът се изключва и включва след няколко минути.	Включва се термозащитата – причината е прегряване на двигателя.	Оставете двигателя да се охлади евент. Проверете помещението.
Компрессорът след няколко неуспешни опита за включване, спира.	Включва се термозащитата – причината е прегряване на двигателя (изключване на щепсела по време на действие, недостатъчно захранващо напрежение).	Натиснете прекъсвача за вкл./изкл. Проверете помещението. Изчакайте няколко минути и компресорът се включва сам.
Компрессорът не се изключва, а се задейства предпазния клапан.	Неправилно функциониране на компресора или неефективност на пресостата.	Изключете щепсела и се обърнете към Сервиз за техническо обслужване.

Всяка друга намеса трябва да бъде осъществена от упълномощените Сервизи за техническо обслужване, използвайки оригинални резервни части. Увреждането на машината може да навреди на нейната безопасност и води до анулиране на гаранционните условия.
