РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FMXCMS156HE STANLEY

Pуководство по эксплуатации (Перевод оригинальных инструкций)

Все идентификационные данные, название производителя, модель, номер и серийный номер указаны на этикетке СЕ, наклеенной на последней странице руководства.

УСЛОВНЫЕ ПРЕДУПРЕДИТЕЛЬНЫЕ ЗНАКИ ПО БЕЗОПАСНОСТИ РАБОТЫ С ИЗДЕЛИЯМИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Смотрите этикетку, прикрепленную на последней странице руководства

1 - Данные изготовителя

2 - Маркировка CE и символ RAEE

3 - Модель / Код / Серийный номер

4 - Всасываемый воздух, замеренный в (л/мин.) и (куб.фт./мин.)

5 - Воздух, подаваемый из компрессора, замеренный в (л/мин.)

6 - Максимальное рабочее давление (бар и фунт.на кв.дюйм),

емкость бака (л), обороты в минуту (об.мин.), вес (кг)

7 - Гарантированный уровень звуковой мощности дБ(A)

Замеренный уровень звуковой мощности дБ(A)

8 - Электрические характеристики: напряжение питания (В),

частота (Гц), потребленный ток (A), мощность в (кВт) и (л.с.)

9 - Коэффициент эксплуатации

10 - Заявление о происхождении

11 - Год выпуска/производства

1 - Данни за производителя

резервоара (л), брой обороти в минута(РПМ), тегло (кг)

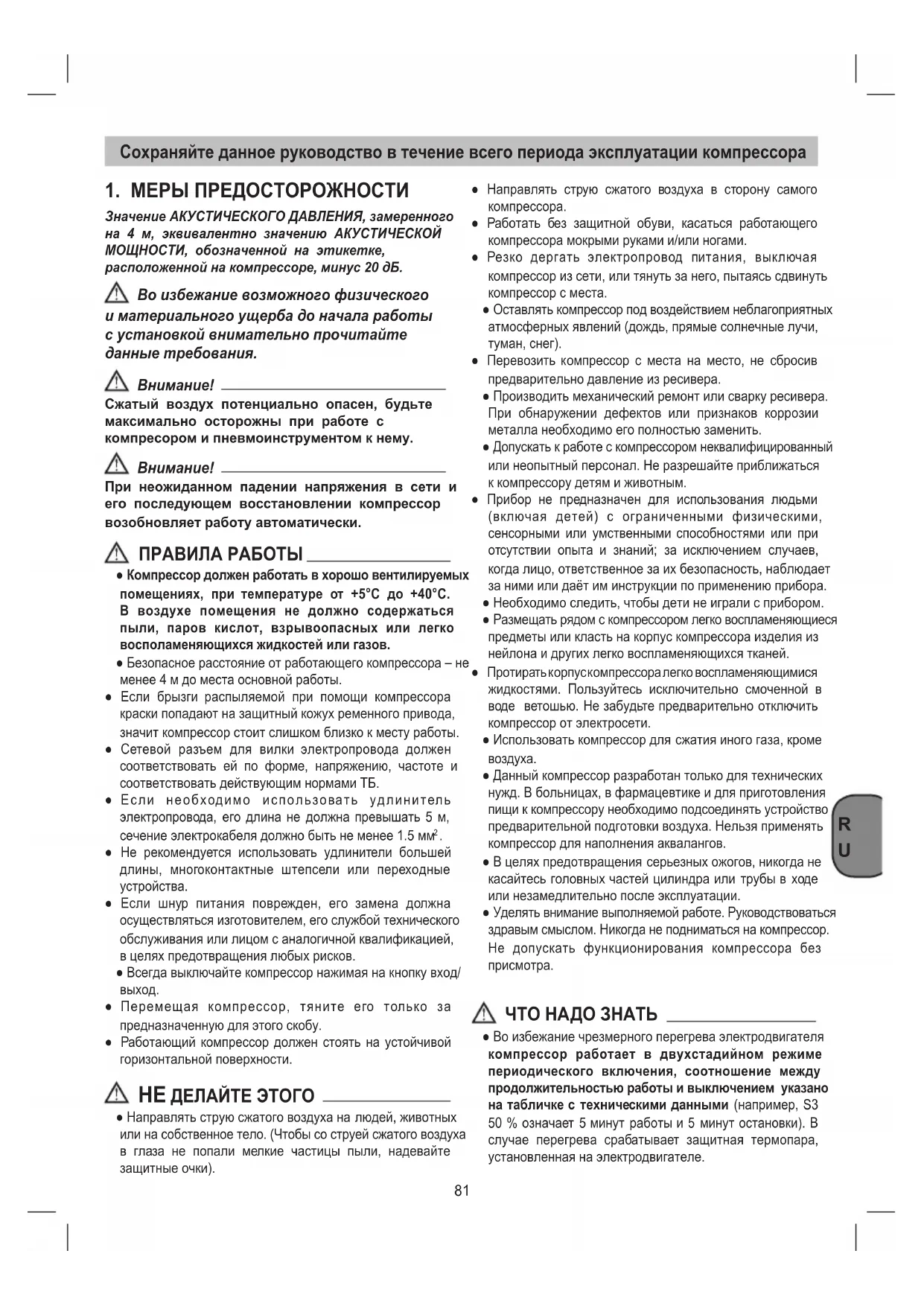

Сохраняйте данное руководство в течение всего периода эксплуатации компрессора

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

Значение АКУСТИЧЕСКОГО ДАВЛЕНИЯ, замеренного на 4 м, эквивалентно значению АКУСТИЧЕСКОЙ МОЩНОСТИ, обозначенной на этикетке, расположенной на компрессоре, минус 20 дБ. Во избежание возможного физического и материального ущерба до начала работы с установкой внимательно прочитайте данные требования.

Сжатый воздух потенциально опасен, будьте максимально осторожны при работе с компресором и пневмоинструментом к нему. При неожиданном падении напряжения в сети и его последующем восстановлении компрессор возобновляет работу автоматически. ПРАВИЛА РАБОТЫ ● Компрессор должен работать в хорошо вентилируемых помещениях, при температуре от +5°C до +40°C. В воздухе помещения не должно содержаться пыли, паров кислот, взрывоопасных или легко восполаменяющихся жидкостей или газов. ● Безопасное расстояние от работающего компрессора – не менее 4 м до места основной работы. ● Если брызги распыляемой при помощи компрессора краски попадают на защитный кожух ременного привода, значит компрессор стоит слишком близко к месту работы. ● Сетевой разъем для вилки электропровода должен соответствовать ей по форме, напряжению, частоте и соответствовать действующим нормами ТБ. ● Если необходимо использовать удлинитель электропровода, его длина не должна превышать 5 м, сечение электрокабеля должно быть не менее 1.5 мм

● Не рекомендуется использовать удлинители большей длины, многоконтактные штепсели или переходные устройства. ● Если шнур питания поврежден, его замена должна осуществляться изготовителем, его службой технического обслуживания или лицом с аналогичной квалификацией, в целях предотвращения любых рисков. ● Всегда выключайте компрессор нажимая на кнопку вход/выход. ● Перемещая компрессор, тяните его только за предназначенную для этого скобу. ● Работающий компрессор должен стоять на устойчивой горизонтальной поверхности. НЕ ДЕЛАЙТЕ ЭТОГО ● Направлять струю сжатого воздуха на людей, животных или на собственное тело. (Чтобы со струей сжатого воздуха в глаза не попали мелкие частицы пыли, надевайте защитные очки). ● Направлять струю сжатого воздуха в сторону самого компрессора. ● Работать без защитной обуви, касаться работающего компрессора мокрыми руками и/или ногами. ● Резко дергать электропровод питания, выключая компрессор из сети, или тянуть за него, пытаясь сдвинуть компрессор с места. ● Оставлять компрессор под воздействием неблагоприятных атмосферных явлений (дождь, прямые солнечные лучи, туман, снег). ● Перевозить компрессор с места на место, не сбросив предварительно давление из ресивера. ● Производить механический ремонт или сварку ресивера. При обнаружении дефектов или признаков коррозии металла необходимо его полностью заменить. ● Допускать к работе с компрессором неквалифицированный или неопытный персонал. Не разрешайте приближаться к компрессору детям и животным. ● Прибор не предназначен для использования людьми (включая детей) с ограниченными физическими, сенсорными или умственными способностями или при отсутствии опыта и знаний; за исключением случаев, когда лицо, ответственное за их безопасность, наблюдает за ними или даёт им инструкции по применению прибора. ● Необходимо следить, чтобы дети не играли с прибором. ● Размещать рядом с компрессором легко воспламеняющиеся предметы или класть на корпус компрессора изделия из нейлона и других легко воспламеняющихся тканей. ● Протирать корпус компрессора легко воспламеняющимися жидкостями. Пользуйтесь исключительно смоченной в воде ветошью. Не забудьте предварительно отключить компрессор от электросети. ● Использовать компрессор для сжатия иного газа, кроме воздуха. ● Данный компрессор разработан только для технических нужд. В больницах, в фармацевтике и для приготовления пищи к компрессору необходимо подсоединять устройство предварительной подготовки воздуха. Нельзя применять компрессор для наполнения аквалангов. ● В целях предотвращения серьезных ожогов, никогда не касайтесь головных частей цилиндра или трубы в ходе или незамедлительно после эксплуатации. ● Уделять внимание выполняемой работе. Руководствоваться здравым смыслом. Никогда не подниматься на компрессор. Не допускать функционирования компрессора без присмотра. ЧТО НАДО ЗНАТЬ ● Во избежание чрезмерного перегрева электродвигателя компрессор работает в двухстадийном режиме периодического включения, соотношение между продолжительностью работы и выключением указано на табличке с техническими данными (например, S3 50 % означает 5 минут работы и 5 минут остановки). В случае перегрева срабатывает защитная термопара, установленная на электродвигателе.82

2. ОПИСАНИЕ УСТРОЙСТВА (рис. 1)

1. Всасывающий воздушный фильтр

2. Емкость высокого давления

3. Винт выпуска конденсата

5. Быстродействующая муфта (отрегулированный

6. Манометр (можно считать заданноедавление)

7. Регулятор давления

8. Переключатель включено-выключено

9. Рукоятка для транспортировки

10. Предохранительный клапан

11. Кабель электропитания

12. Манометр (указывает давление в баллоне)

3. СОДЕРЖИМОЕ УПАКОВКИ

● Воздушный компрессор ● Инструкция по эксплуатации и другие документы

4. ОБЛАСТЬ ИСПОЛЬЗОВАНИЯ

Компрессор предназначен для выработки сжатого воздуха для приводимого в действие сжатым воздухом инструмента. Пожалуйста, примите во внимание, что конструкция наших устройств не предназначена для использования их в промышленности, ремесле или индустрии. Мы не даем гарантийных обязательств, если устройство будет использоваться в промышленной, ремесленной или индустриальной, а также подобной деятельности. Устройство можно использовать только в соответствии с его предназначением. Любое другое, выходящее за эти рамки использование, считается не соответствующим предписанию. За возникшие в результате этого ущерб или травмы любого рода несет ответственность пользователь или работающий с инструментом, а не изготовитель.

5. УКАЗАНИЯ К УСТАНОВКЕ

● Проверьте устройство на наличие повреждений во время транспортировки. О имеющихся повреждениях необходимо немедленно сообщить транспортному предприятию, которое доставилокомпрессор. ● Компрессор должен быть установлен вблизи потребителя. ● Нужно избегать длинных путей воздуховодов и большой длины кабелей питания (удлинительный кабель). ● Обеспечьте всасывание сухого и не содержащего пыль

● Не устанавливайте компрессор во влажных или сырых помещениях. ● Компрессор можно использовать только в подходящих помещениях (хорошаявентиляция, температура окружающей средыот +5°C до +40°C). В помещении не должнобыть пыли, кислот, паров, взрывоопасных иливоспламеняющихся газов. ● Компрессор предназначен для работы в сухих помещениях. Запрещено использовать его в областях, где производятся работы с разбрызгиванием воды. ● Перед вводом в эксплуатацию необходимо проверить уровень масла в насосе компрессора.

6.1 Установка воздушного фильтра

(Если еще не собран) Удалите транспортировочные заглушки при помощи отвертки или подобным инструментом и прочно привинтите воздушный фильтр (дет. 1) к устройству (рис. 5a-5b). Вставьте всасывающую трубку в крышку фильтра, если предусмотрена (рис. 5c).

6.2 Подсоединение к электросети

Компрессор имеет питание от сети и оснащен штекером с защитным контактом. Сетевой разъем для вилки ● Компрессор укомплектован электромагнитным клапаном, позволяющим стравить воздух из головки и облегчить тем самым повторный пуск компрессора. Поэтому свист выходящего воздуха в течение нескольких секунд - нормальное явление: компрессор достигает давления отсечки (устанавливается изготовителем на этапе испытаний). То же самое происходит и при выключении компрессора. ● После выключения компрессора подождите не менее трех секунд, прежде чем снова включить машину. ● Для повышения безопасности работы все компрессоры оборудованы предохранительным клапаном, срабатывающим при отказе реле давления. Предохранительный клапан установлен для предупреждения чрезмерного давления воздушных баков. Клапан отрегулирован на заводе и не функционирует пока не будет достигнуто данное давление. Не пытайтесь регулировать или снимать данное предохранительное устройство. Любые регулировки данного клапана могут нанести серьезный ущерб. Если данное устройство требует ремонта или техобслуживания, обратитесь в авторизованный сервисный центр. ● Красная метка на циферблате манометра означает максимальное рабочее давление резервуара, а не регулируемое давление. ● Подсоединяя к шлангу компрессора пневмоинструмент, не забывайте перекрывать воздушный кран. ● При использовании сжатого воздуха (надувание, распыление через пневмоинструмент, окраска, мойка растворами на водной основе и т.п.) соблюдайте все правила ТБ для каждого конкретного случая. ● Проверить, чтобы расход воздуха и максимальное эксплуатационное давление пневматического инструмента и соединительных труб (с компрессором) были совместимы с давлением, установленным на регуляторе давления, и с количеством воздуха, подаваемого компрессором. ● Характеристики компрессора гарантированы для функционирования на высоте от 0 до 1000 над уровнем моря.83

электропровода должен соответствовать ей по форме, напряжению, частоте и соответствовать действующим нормами ТБ. Проверьте перед вводом в эксплуатацию соответствие напряжения сети напряжению, указанному на табличке с паспортными данными устройства. Убедитесь, что переключатель ВКЛ./ВЫКЛ. не находится в положении ВКЛ. Длинные кабели питания, а также удлинители, кабельные барабаны и т.д. могут вызвать падение напряжения и тем самым затруднить пуск двигателя. При температурах ниже +5°C пуск двигателя затруднен из-за тяжелого хода.

6.3 Пуск и эксплуатация

● Проверьте, чтобы параметры, указанные на заводской табличке, соответствовали фактическим параметрам электрической проводки; допустимое колебание напряжения составляет ± 10% от номинального значения. ● Вставьте вилку токоподводящего кабеля в подходящую розетку, проверив, чтобы кнопка вход/выход, расположенная на компрессоре, находилась в выключенном положении «O» (ВЫКЛ) (рис. 4). ● Теперь компрессор готов к работе. ● С помощью выключателя ввод/вывод компрессор запускается в работу, качая воздух и направляя его через нагнетательную трубу в бак. ● После достижения заданного верхнего уровня давления (устанавливается производителем при обкатке готового компрессора) компрессор останавливается. По мере расходования воздуха давление в ресивере падает и, когда оно достигает нижнего заданного уровня (разница между верхним и нижним уровнем давления 2 бар), компрессор автоматически включается. ● Компрессор продолжает выполнять этот цикл в автоматическом режиме до тех пор, пока не сработает выключатель ввод/вывод (рис. 4). ● Если необходимо сразу же после этого снова включить компрессор, то перед повторным включением следует выждать, по крайней мере, 10 секунд. ● В комплект поставки всех компрессоров входит редуктор давления (дет. 7). Вращая ручку редуктора при открытом кране (повернув его по часовой стрелке для увеличения давления и против часовой стрелки для уменьшения) можно отрегулировать давление воздуха до оптимального уровня, применительно к пневмоинструментам. ● Установленное значение давления можно считать с манометра (дет. 6). ● Отрегулированное давление выдается на быстродействующую муфту (дет. 5). ● Проверить, чтобы расход воздуха и максимльное эксплуатационное давление пневмтического инструмента были совместимы с давлением, установленным на регуляторе давления, и с количеством воздуха, подаваемого компрессором. ● По завершении работы остановить компрессор, вынуть вилку питающего кабеля из розетки и сбросить давление из ресивера.

7. ОЧИСТКА И ТЕХОБСЛУЖИВАНИЕ

Вынимайте из розетки перед всеми работами по очистке и техническому обслуживанию штекер электропитания.

Ждите до тех пор пока компрессор остынет полностью! Опасность получить ожоги! Перед всеми работами по очистке и техническому обслуживанию нужно сбросить давление в емкости.

● Содержите защитные приспособления как можно более свободными от пыли и грязи. Протрите устройство чистой тряпкой или обдуйте сжатым воздухом под невысоким давлением. ● Мы рекомендуем очищать устройство сразу после использования. ● Не используйте средства для очистки и растворители, они могут разъесть пластмассовые детали устройства. Следите за тем, чтобы во внутрь устройства не попала вода. ● Удалите перед очисткой шланг и воду для разбрызгивания из компрессора. Запрещено очищать компрессор водой, растворителем или подобными средствами.

7.2 Конденсат (рис. 2)

Ежедневно выпускайте конденсат при помощи открытия клапана удаления воды (дет. 3) (дноемкости высокого

Сдайте конденсат,не засоряя природу, в соответствующийпункт сбора отходов.

Предохранительный клапан (дет. 10) Предохранительный клапан отрегулирован на самое высокое допустимое давление емкости высокого ВРЕМЕННЫЕ ПРОМЕЖУТКИ МЕЖДУ ТЕХНИЧЕСКИМ ОБСЛУЖИВАНИЕМ РАБОТА СПУСТЯ ПЕРВЫЕ 100 ЧАСОВ КАЖДЫЕ 100 ЧАСОВ Чистка фильтра всасывания и/или замена фильтрующего элемента

Избавление от конденсата в резервуаре Ежедневно и по окончании работы.84

Запрещено изменять регулировку предохранительного клапана. Для того, чтобы предохранительный клапан при необходимости сработал, его нужно время от времени приводить в действие. Повернуть зажимное кольцо, пока оно не будет полностью ослаблено. Затем натянуть зажимное кольцо с достаточной силой, пока не будет чувствоваться выход сжатого воздуха (Рис. 3). Затем отпустить зажимное кольцо и закрутить его.Следует всегда поддерживать чистоту и отсутствие препятствий для предохранительного клапана и окружающего его участка.

7.4 Подшипниковая опора

Извлеките вилку из сетевой розетки, стравите воздух из устройства и всех подключенных к нему приборов, использующих сжатый воздух, и слейте конденсат. Защитите компрессор от несанкционированного включения. Храните компрессор только в сухом и недоступном для посторонних месте. Не опрокидывать, хранить только в стоячем положении!

8. УТИЛИЗАЦИЯ И ВТОРИЧНАЯ

ПЕРЕРАБОТКА В соответствии с Директивой 2012/19/UE относительно утилизации отходов электрооборудования и электронных устройств (RAEE). Символ перечеркнутого мусорного контейнера на оборудовании или на его упаковке указывает, что продукция по истечении срока службы должна утилизироваться отдельно от других отходов. Поэтому пользователь должен передать отслужившее свой срок оборудование в специальные центры по сбору электронных и электротехнических отходов либо сдать его своему продавцу в момент приобретения нового оборудования из расчета один к одному. Адекватный раздельный сбор при последующем запуске ликвидируемой аппаратуры в рециркуляцию, обработку и в соответствующую окружающей среде утилизацию позволяет избежать возможных негативных влияний на окружающую среду, на здоровье и способствует повторному применению и/или реутилизации материалов, входящих в состав оборудования. Незаконная утилизация продукции со стороны пользователя ведет к применению административных санкций, предусмотренных законом.

9. ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неполадки Причины Способы Устранения Компрессор останавливается и затем, через несколько минут сам включается. Срабатывание термической защиты вследствие перегрева

Дать двигателю остыть. Проветрить помещение. Компрессор после нескольких попыток пуска останавливается. Сработала теплозащита вследствие перегрева двигателя (выдернута из розетки вилка питающего кабеля при работающем компрессоре, пониженное напряжение сети). Перевести выключатель компрессора в положение пуск. Проветрить помещение. Выждать несколько минут, и компрессор запустится автоматически. Компрессор не выключается и срабатывает предохранительный

Неправильная работа компрессора или неисправность реле давления. Обесточить компрессор и обратиться в Центр Технической

Во всех остальных случаях ремонт компрессора должен производиться на Станции Технического Обслуживания с использованием оригинальных запасных частей. Посторонние вмешательства приведут к отмене гарантийных обязательств производителя.85

3. СЪДЪРЖАНИЕ НА ОПАКОВКАТА

● Въздушен компресор ● Инструкции за употреба и други документи

4. СФЕРА НА ПРИЛОЖЕНИЕ

Компресорът служи за произвеждането на сгъстен въздух за инструменти, работещи със сгъстен въздух. Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят.

5. УКАЗАНИЯ ЗА МОНТАЖА

● Проврт урда за транспортни поврди. Eвнтуалнит поврди с съобщават вднага на транспортното прдприяти, кото доставило компрсора. ● Монтиранто на компрсора трябва да стан в близост до консуматора. ● Да с избягват дълги въздухопроводи и дълги подвждащи линии (удължния). ● Да с обърн внимани за сух и бзпрашн засмукван въздух. ● Компрсорът да н с монтира във влажно или мокро помщни. ● Ј Компрсорът мож да с ксплоатира само в подходящи помщния (добр внтилирани, околна тмпратура +5°C - +40° С). В помщнито н трябва да има нито прах, нито кислини, пари, ксплозивни или възпламними газов. ● Ј Компрсорът подходящ за приложни в сухи помщния. В участъци, къдто с работи с водни пръски, използванто му ндопустимо.

6. МОНТАЖ И ПУСКАНЕ В

7. ПОЧИСТВАНЕ И ПОДДРЪЖКА

7.2 Кондензна вода (фиг. 2)
