FMXCMS156HE - Compresor STANLEY - Manual de utilizare gratuit

Tip produs	Compresor de aer
Marcă	STANLEY
Model	FMXCMS156HE
Tensiune de alimentare	230 V / 50 Hz
Putere motor	1,5 kW
Presiune maximă de funcționare	8 bar (116 PSI)
Capacitate rezervor	24 L
Nivel de putere acustică	97 dB(A)
Ciclu de funcționare	S3 50 % (5 min funcționare / 5 min oprire)
Protecție termică	Da, repornire automată
Supapă de siguranță	Da, reglată din fabrică
Filtru de aer	Da, de curățat la fiecare 100 de ore
Evacuare condens	Zilnic, prin robinetul de la baza rezervorului
Greutate	35 kg
Utilizare prevăzută	Unelte pneumatice, umflare, vopsire (cu precauție)
Precauții principale	Nu îndreptați jetul de aer către persoane, purtați EIP
Întreținere curentă	Curățați filtrul, evacuați condensul, verificați supapa de siguranță
Accesorii furnizate	Manual de instrucțiuni
Reparabilitate	Piese de schimb originale, intervenție de către centru autorizat

Întrebări frecvente - FMXCMS156HE STANLEY

Compresorul necesită ulei?

Nu, acest model este fără ulei. Nu este necesară nicio întreținere de lubrifiere.

Cum se evacuează apa condensată din rezervor?

Deschideți robinetul de golire (ref. 3) situat la baza rezervorului în fiecare zi și după fiecare utilizare. Evacuați apa într-un punct de colectare adecvat.

Ce fac dacă compresorul nu pornește?

Verificați mai întâi alimentarea electrică și siguranța. Dacă motorul este fierbinte, protecția termică poate fi declanșată; lăsați să se răcească câteva minute înainte de a încerca din nou.

Pot folosi un prelungitor electric?

Da, este permis un prelungitor de maximum 5 metri cu secțiunea cablului de cel puțin 1,5 mm². Evitați adaptoarele și prizele multiple.

Cum se reglează presiunea de ieșire?

Rotiți regulatorul (ref. 7) în sensul acelor de ceas pentru a crește presiunea, în sens invers pentru a o scădea. Presiunea setată se afișează pe manometru (ref. 6).

Ce înseamnă marcajul roșu de pe manometru?

Marcajul roșu indică presiunea maximă de funcționare a rezervorului, nu presiunea setată. Nu depășiți această valoare.

Cât de des trebuie să curăț filtrul de aer?

Curățați sau înlocuiți elementul filtrant la fiecare 100 de ore de funcționare. După primele 100 de ore, efectuați o primă verificare.

Pot vopsi cu acest compresor?

Da, dar păstrați o distanță de siguranță de cel puțin 3 metri între compresor și zona de vopsire. Pigmenții pe carcasă indică o distanță prea mică.

Cum se transportă compresorul în siguranță?

Folosiți mânerul de transport (ref. 9) și asigurați-vă că rezervorul este depresurizat (golit) înainte de a-l muta. Nu transportați niciodată aparatul sub presiune.

Ce fac dacă supapa de siguranță se declanșează?

Aceasta indică o defecțiune a presostatului sau o suprapresiune. Opriți imediat aparatul, deconectați-l și contactați un centru de service autorizat. Nu încercați să reglați supapa.

MANUAL DE UTILIZARE FMXCMS156HE STANLEY

RO Citiți cu atenie manualul de instrucțiuni înainte de utilizare!

RO Pericol pornire automată

RO Echipament de protecție obligatoriu pentru urechi, ochi și căi respiratori

RO Goliți zilnic rezervorul

1 - Datele producătorului
2 - Marcă CE și simbol DEEE
3 - Model / Cod / Număr de serie
4 - Admisie de aer măsurată în (l/min) și (cfm)
5 - Aer emis de compresor măsurat în (l/min) și (cfm)
6 - Presiune maximă de lucru (bar și PSI), capacitatea rezervorului (I), rotații pe minut (RPM), greutate (kg)
7 - Nivel de putere acustică garantat în dB(A) Nivel de putere acustică măsurat în dB(A)
8 - Date electrice: tensiune de alimentare (V), frecvență (Hz), curent absorbit (A), putere în (kW) și (HP)
9 - Factor de serviciu
10 - Declaratia de origine
11 - An de productie/fabricatie

BG Легенда:

Păstrați manualul de instrucțiuni pentru a-l putea citi și pe viitor

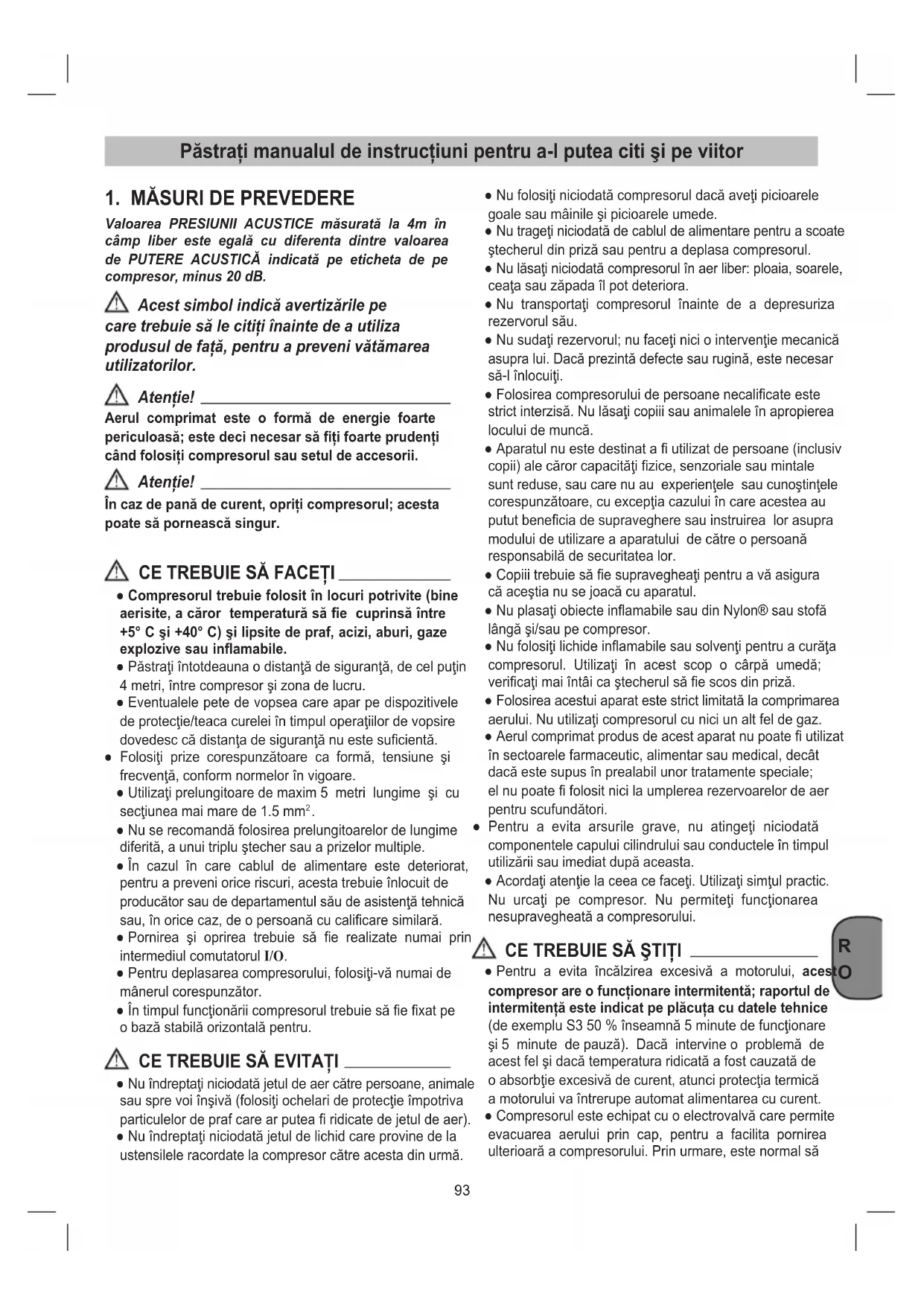

1. MĂSURI DE PREVEDERE

Valoarea PRESIUNII ACUSTICE măsurată la 4m în câmp liber este egală cu diferența dintre valoarea de PUTERE ACUSTICĂ indicată pe eticheta de pe compresor, minus 20 dB.

Acest simbol indică avertizările pe care trebuie să le citiți înainte de a utiliza produsul de față, pentru a preveni vătămarea utilizatorilor.

Atentie!

Aerul comprimat este o formă de energie foarte periculoasă; este deci necesar să fiți foarte prudenti când folosiți compresorul sau setul de accesorii.

Atentie!

În caz de pană de curent, opriți compresorul; acesta poate să pornească singur.

CE TREBUIE SĂ FACETI

- Compresorul trebuie folosit în locuri potrivite (bine aerisite, a căror temperatură să fie cuprinsă între +5° C și +40° C) și lipsite de praf, acizi, aburi, gaze explozive sau inflamabile.

- Păstrați întotdeauna o distanță de siguranță, de cel puțin 4 metri, între compresor și zona de lucru.

- Eventualele pete de vopsea care apar pe dispozitivele de protectie/teaca curelei în timpul operaților de vopsire dovedesc că distanța de siguranță nu este suficientă.

- Folosiți prize corespunzătoare ca formă, tensiune și frecvență, conform normelor în vigoare.

- Utilizați prelungitoare de maxim 5 metri lungime și cu sectiunea mai mare de 1.5 mm².

- Nu se recomandă folosirea prelungitoarelor de lungime diferită, a unui triplu stecher sau a prizelor multiple.

- În cazul în care cablul de alimentare este deteriorat, pentru a preveni orice riscuri, acesta trebuie înlocuit de producător sau de departamentul său de asistență tehnică sau, în orice caz, de o persoană cu calificare similară.

- Pornirea și oprirea trebuie să fie realizate numai prin intermediul comutatorul I/O.

- Pentru deplasarea compresorului, folosiți-vă numai de mânerul corespunzător.

- În timpul funcționării compresorul trebuie să fie fixat pe o bază stabilă orizontală pentru.

CE TREBUIE SĂ EVITAȚI

- Nu îndreptați niciodată jetul de aer către persoane, animale sau spre voi înșivă (folosiți ochelari de protectie împotriva particulelor de praf care ar putea fi ridicate de jetul de aer).

- Nu îndreptați niciodată jetul de lichid care provine de la ustensilele racordate la compresor către acesta din urmă.

- Nu folosiți niciodată compresorul dacă aveți picioarele goale sau mâinile și picioarele umede.

- Nu trageți niciodată de cablul de alimentare pentru a scoate ștecherul din priză sau pentru a deplasa compresorul.

- Nu lăsați niciodată compresorul în aer liber: ploaia, soarele, ceața sau zăpada îl pot deteriora.

- Nu transportați compresorul înainte de a depresuriza rezervorul său.

- Nu sudați rezervorul; nu faceți nici o intervenție mecanică asupra lui. Dacă prezintă defecte sau rugină, este necesar să-l înlocuiti.

- Folosirea compresorului de persoane necalificate este strict interzisă. Nu lăsați copiii sau animalele în apropierea locului de muncă.

- Aparatul nu este destinat a fi utilizat de persoane (inclusiv copii) ale căror capacități fizice, senzoriale sau mintale sunt reduse, sau care nu au experiențele sau cunoștințele corespunzătoare, cu excepția cazului în care acestea au putut beneficia de supraveghere sau instruirea lor asupra modului de utilizare a aparatului de către o persoană responsabilă de securitatea lor.

- Copiii trebuie să fie supravegheați pentru a vă asigura că aceștia nu se joacă cu aparatul.

- Nu plasați obiecte inflamabile sau din Nylon® sau stofă lângă și/sau pe compresor.

- Nu folositi lichide inflamabile sau solventi pentru a curăța compresorul. Utilizați în acest scop o cârpă umedă; verificați mai întâi ca ștecherul să fie scos din priză.

- Folosirea acestui aparat este strict limitată la comprimarea aerului. Nu utilizați compresorul cu nici un alt fel de gaz.

- Aerul comprimat produs de acest aparat nu poate fi utilizat în sectoarele farmaceutic, alimentar sau medical, decât dacă este supus în prealabil unor tratamente speciale; el nu poate fi folosit nici la umplerea rezervoarelor de aer pentru scufundători.

- Pentru a evita arsurile grave, nu atingeți niciodată componentele capului cilindrului sau conductele în timpul utilizării sau imediat după aceasta.

- Acordati atenție la ceea ce faceți. Utilizați simțul practic. Nu urcați pe compresor. Nu permiteți funcționarea nesupravegheată a compresorului.

CE TREBUIE SĂ ȘTIȚI

- Pentru a evita încălzirea excesivă a motorului, aces compresor are o funcționare intermitentă; raportul de intermitență este indicat pe plăcuța cu datele tehnice (de exemplu S3 50 % înseamnă 5 minute de funcționare și 5 minute de pauză). Dacă intervine o problemă de acest fel și dacă temperatura ridicată a fost cauzată de o absorbție excesivă de curent, atunci protecția termică a motorului va întrerupe automat alimentarea cu curent.

- Compresorul este echipat cu o electrovalvă care permite evacuarea aerului prin cap, pentru a facilita pornirea ulterioară a compresorului. Prin urmare, este normal să

auziți un suflu de aer timp de câteva secunde, atunci când compresorul atinge presiunea de decuplare (stabilită de producător în etapa de testare). Același fenomen apare chiar și atunci când compresorul este oprit.

- După oprirea compresorului, așteptați cel puțin trei secunde înainte de a reporni aparatul.

- Toate modelele sunt dotate cu o supapă de siguranță care intervine în caz de funcționare anormală a presostatului, garantând astfel siguranța aparatului.

Supapa de siguranță este setată pentru a evita suprapresurizarea rezervoarelor de aer. Această supapă este presetată din fabrică și nu va funcționa dacă presiunea rezervorului nu atinge această presiune. Nu încercați să reglați sau să demontați acest dispozitiv de siguranță. Reglarea acestei supape poate provoca daune grave.

Dacă dispozitivul necesită reparații sau întreținere, consultați un Centru de service autorizat.

- Indicatorul roşu de pe manometru indică presiunea

maximă de funcționare a rezervorului. Acesta nu se referă la presiunea reglată.

- Racordarea unor ustensile pneumatice la compresor înainte de oprirea fluxului de aer comprimat este strict interzisă.

- Folosirea compresorului în scopurile pentru care a fost proiectat (umflare, anumite operații care necesită racordarea ustensilelor pneumatice, vopsire, spălare cu detergenti aposi, etc.) impune cunoașterea și respectarea normelor prevăzute, specifice fiecărui caz.

- Asigurați-vă că consumul de aer și presiunea maximă efectivă a utilajului pneumatic și a conductelor de legătură (cu compresorul) sunt compatibile cu presiunea impusă regulatorului de presiune și cu cantitatea de aer emisă de compresor.

- Performanța compresorului este garantată pentru funcționarea între 0 și 1000 de metri deasupra nivelului mării.

2. DESCRIEREA APARATULUI (Fig. 1)

1. Filtru de sucțiune
2. Recipient sub presiune
3. Şurub de scurgere a apei de condens
4. Picion de susținere
5. Cuplaj rapid (presiune a aerului reglată)
6. Manometru (presiunea setată poate fi citită)
7. Regulator de presiune
8. Comutator pornit/oprit
9. Maner de transport
10. Ventil de siguranță
11. Cablu alimentare
12. Manometru (presiunea din recipient poate fi citită)

3. CONTINUTUL PACHETULUI

• Compresor de aer
• Manual de instructiuni și alte documente

Compresorul servește la producerea aerului comprimat pentru echipamente acționate cu aer sub presiune.

Vă rugăm să țineți cont de faptul că mașinile noastre nu sunt construite pentru utilizare în domeniile meșteșugărești și industriale. Noi nu preluăm nici o garanție atunci cand aparatul este folosit în intreprinderile meșteșugărești sau industriale ori în scopuri similare.

Mașina se va utiliza numai conform scopului pentru care este concepută. Orice altă utilizare nu este în conformitate cu scopul. Pentru pagubele sau vătămările rezultate în acest caz este responsabil utilizatorul/operatorul și nu producătorul.

5. INDICAȚII DE AMPLASARE

• Verificați aparatul de eventualele deteriorări pe timpul transportului. Deteriorările respective se vor transmite imediat firmei transportoare care a livrat compresorul.
• Compresorul se va amplasa în apropierea consumatorului.
• Se va evita folosirea conductelor de aer și a cablurilor de alimentare (cabluri prelungitoare) lungi.
• Aerul aspirat trebuie să fie uscat și lipsit de praf.
• Compresorul nu se va amplasa în încăperi umede sau ude.
• Compresorul se va folosi numai în încăperi corespunzătoare (bine aerisite, temperatura ambiantă +5 °C - +40 °C). În încăpere nu are voie să existe praf, acizi, vapori, gaze explozive sau inflamabile.
• Compresorul se pretează la utilizare în încăperi uscate. În intervalele în care se lucrează cu apă de stropit este interzisă folosirea compresorului.

6. PUNEREA ÎN FUNCTIUNE

6.1 Montarea filtrului de aer (Dacă nu este deja asamblat)

Îndepărtați blocajele folosite pe timpul transportului cu o şurubelniță sau cu o sculă similară și fixați filtrul de aer (ref. 1) prin înșurubare pe aparat (Fig. 5a-5b).

Dacă există în dotare, introduceti tubul de aspiratie în capacul filtrului (Fig. 5c).

6.2 Racordul la retea

Compresorul este echipat cu un cablu de reøea cu utecher cu contact de protecøie. Folosiți prize corespunzătoare ca formă, tensiune și frecvență, conform normelor în vigoare. Înainte de punerea în folosiøă verificași dacă tensiunea de reøea corespunde cu tensiunea de funcøionare menøionată pe plăcuøa cu datele aparatului. Asigurați-vă că întrerupătorul de pornire/oprire (ON/OFF) nu se află în poziția pornit I (ON). Cablurile de alimentare lungi precum și prelungitoarele, tamburii de cablu și altele provoacă

scåderea tensiunii μi pot împiedica pornirea motorului. La temperaturi joase sub +5° C pornirea motorului este prejudiciată de mersul greoi.

6.3 Pornirea și folosirea compresorului

• Controlați acordul de date de pe placa compresorului cu cele de pe instalația electrică; este admisă o variație de tensiune de +/-10% în raport cu valoarea nominală.
• Introduceți fișa cablului de energie în priza corespunzătoa verificând ca comutatorul I/O amplasat pe compresor să fie în poziția OFF «O» (Fig. 4).
• Din acest moment, compresorul poate fi folosit.

- Actionând comutatorul I/O, compresorul pornește, pompând aer în rezervor prin conducta de debitare.

- Odată ce se ajunge la valoarea de etalonare superioară (înregistrată de fabricant în timpul fazei de testare) compresorul se oprește.

Când se atinge valoarea de etalonare inferioară (2 bar între valoarea superioară și cea inferioară), compresorul pornește automat.

• Compresorul continuă să funcționeze conform acestui ciclu automat până când se acționează comutatorul I/O (Fig. 4).
• Dacă doriți să porniți din nou compresorul, așteptați cel puțin 10 secunde de la oprire.
• Toate modelele sunt dotate cu un regulator de presiune (ref. 7). Acționând asupra mânerului regulatorului (rotindu-l în sensul acelor de ceas pentru a mări presiunea și în sens invers acelor de ceas pentru a o reduce) este posibil să reglați presiunea aerului; în acest fel, funcționarea uneltelor pneumatice se îmbunătățește.
• Este posibil să verificați presiunea cu ajutorul manometrului (ref. 6).
• Presiunea reglată poate fi luată la cuplajul rapid (ref. 5).
• Asigurati-vă că consumul de aer si presiunea maximă efectivă a utilajului pneumatic sint compatibile cu presiunea impusă regulatorului de presiune si cu cantitatea de aer emisă de compresor.
• Când ați terminat folosirea aparatului, scoateți ștecherul din priză și goliți rezervorul.

7. CURĂȚIREA ȘI ÎNTRETINEREA

Atentie!

Înaintea tuturor lucrărilor de curățire și întreținere se va scoate ștecherul din priză.

Atentie!

Așteptaoi până când compresorul s-a răcit complet! Pericol de ardere!

e Atentie!

Inaintea tuturor lucrărilor de curățire și intreținere cazanul se va scoate de sub presiune.

7.1 Curățirea

• Păstrați dispozitivele de protecție cât mai curat posibile. Ștergeți aparatul cu o cârpă curată sau suflați praful de pe el cu aer sub presiune la o presiune mică.
• Recomandăm curățirea aparatului imediat după utilizare.

- Nu folositi detergenti sau solventi; aceștia pot ataca părțile din material plastic. Fiți atenți să nu intre apă în interiorul aparatului.

- Înainte de curățire, furtunul și uneltele de stropit se vor demonta de pe compresor. Compresorul nu se va curăța cu apă, solventi sau ceva asemânător.

7.2 Apa de condens (fig. 2)

Apa de condens se va scurge zilnic prin deschiderea ventilului de drenare (ref. 3) (la partea de jos a recipientului de presiune).

⚠️ Atentie! ____

Predați apa de condens în mod ecologic la un centru de colectare corespunzător.

7.3 Ventil de siguranță (ref. 10)

Ventilul de siguranță este reglat pe presiunea maximă admisă a recipientului de presiune.

Nu este permisă modificarea ventilului de siguranță. Pentru ca ventilul de siguranță în caz de necesitate să funcționeza corect, acesta trebuie acționat din când în când. Rotiți piulița inelară până când este complet slăbită.

Apoi trageți piulița inelară cu forță suficientă, până când simții că iese aer comprimat (Fig. 3). Apoi eliberați piulița inelară și strângeți-o la loc.

Mențineți în permanență curate și libere supapa de siguranță și zona înconjurătoare.

INTERVALE DE ÎNTRETINERET
FUNCTIE	DUPĂ PRIMELE 100 DE ORE	LA FIECARE 100 DE ORE
Curățarea filtrului de aspirare și/sau înlocuirea elementului filtrant	●	●
Descărcarea condensului din rezervor	Zilnic și după terminarea sarcinilor de la locul de muncă.

7.4 Depozitarea

Atentie!

Scoateți ștecherul din priză, aerisiți aparatul și toate uneltele cu aer comprimat conectate la acesta și descărcați condensul. Depozitați compresorul în așa fel încât acesta să nu poată fi pornit de persoane neautorizate.

Atentie!

Compresorul se va depozita numai în locuri uscate și inaccesibile persoanelor neautorizate. Nu se va înlina, se va amplasa numai în picioare!

8. ÎNDEPĂRTAREA ȘI RECICLAREA

Conform Directivei 2012/19/UE cu a eliminarea deşeurilor de echipamente si electronice (DEEE).

Simbolul conteinerului tăiat prezent pe aparat sau pe ambalajul acestuia indică faptul că produsul va trebui aruncat separat de celelalte deșeuri atunci cnd nu va mai putea fi utilizat. Utilizatorul va trebui, așadar, să încredințeze aparatura nefolosibilă unui centru de reciclare de electronice din zonă sau să o livreze vânzătorului în momentul achiziționării unei noi aparaturi de tip echivalent, în raport de unu la unu.

O selectare adecvată a deșeurilor pentru un nou început al aparaturii refuzate la reciclare și la tratamentul compatibil din punct de vedere ecologic contribuie la evitarea posibilelor efecte negative asupra mediului și a sănătății și favorizează repunerea în circuit sau reciclarea materialelor din care este compusă.

Reciclarea abuzivă a produsului din partea utilizatorului implică aplicarea sanctiunilor prevăzute de legile în vigoare.

1. ANOMALII POSIBILE (INTERVENTIILE DESCRISE SUNT ADMISE)

Anomalie Cauză Remediu
Compresorul se oprește singur dar pornește din nou, automat, după câteva minute.	Temperatura în interiorul motorului este prea mare, ceea ce necesită intervenția protecției termice.	Se lasă motorul să se răcească.Încercați să îmbunătățiți calitatea aerului la locul de muncă.
După câteva tentative de pornire nereușite, motorul se oprește.	Ca mai sus, protecția termică intervine și împiedică pornirea motorului din cauza temperaturii ridicate (Verificați și dacă tensiunea de alimentare este corectă sau dacă ștecherul nu iese din priză în timpul funcționării).	Apăsați pe întrerupătorul de pornire/oprire. Încercați să îmbunătățiți calitatea aerului la locul de muncă.Așteptați câteva minute, după care motorul pornește automat.
Compresorul nu se oprește și intervine supapa de siguranță.	Funcționarea neregulată a compresorului sau funcționarea defectuoasă a presostatului.	Scoateți ștecherul din priză și adresați-vă unui centru de service.

Orice altă intervenție în afara celor specificate mai sus trebuie să fie executată de Centrele de Service autorizate și necesită piese de schimb originale. Eventualele modificări pot compromite siguranța și atrag după sine anularea garanției.
