Typ produktu	Vzduchový kompresor
Značka	STANLEY
Model	FMXCMS156HE
Napájacie napätie	230 V / 50 Hz
Výkon motora	1,5 kW
Maximálny pracovný tlak	8 bar (116 PSI)
Objem nádrže	24 l
Hladina akustického výkonu	97 dB(A)
Pracovný cyklus	S3 50 % (5 min v prevádzke / 5 min v pokoji)
Tepelná ochrana	Áno, automatické reštartovanie
Poistný ventil	Áno, nastavená z výroby
Vzduchový filter	Áno, čistiť každých 100 hodín
Vypúšťanie kondenzátu	Denné, cez ventil na dne nádrže
Hmotnosť	35 kg
Plánované použitie	Pneumatické náradie, nafukovanie, maľovanie (s opatrnosťou)
Hlavné bezpečnostné opatrenia	Nesmerovať prúd vzduchu na osoby, používať OOP
Bežná údržba	Čistiť filter, vypúšťať kondenzát, kontrolovať poistný ventil
Dodávané príslušenstvo	Návod na obsluhu
Opraviteľnosť	Originálne náhradné diely, zásah autorizovaným servisom

Často kladené otázky - FMXCMS156HE STANLEY

Potrebuje kompresor olej?

Nie, tento model je bezolejový. Nie je potrebná žiadna údržba mazania.

Ako vypustiť skondenzovanú vodu z nádrže?

Otvorte vypúšťací ventil (ref. 3) umiestnený na dne nádrže každý deň a po každom použití. Vodu vylejte do vhodnej zbernej nádoby.

Čo robiť, ak kompresor neštartuje?

Najprv skontrolujte elektrické napájanie a poistku. Ak je motor horúci, mohla sa aktivovať tepelná ochrana; nechajte niekoľko minút vychladnúť a skúste znova.

Môžem použiť predlžovací kábel?

Áno, je povolený predlžovací kábel s maximálnou dĺžkou 5 metrov a prierezom kábla najmenej 1,5 mm². Vyhnite sa adaptérom a viacnásobným zásuvkám.

Ako nastaviť výstupný tlak?

Otáčajte regulátor (ref. 7) v smere hodinových ručičiek na zvýšenie tlaku, proti smeru na zníženie. Nastavený tlak sa zobrazuje na manometri (ref. 6).

Čo znamená červená značka na manometri?

Červená značka označuje maximálny pracovný tlak nádrže, nie nastavený tlak. Túto hodnotu neprekračujte.

Ako často mám čistiť vzduchový filter?

Čistite alebo vymieňajte filtračnú vložku každých 100 prevádzkových hodín. Po prvých 100 hodinách vykonajte prvú kontrolu.

Môžem s týmto kompresorom maľovať?

Áno, ale dodržujte bezpečnostnú vzdialenosť aspoň 3 metre medzi kompresorom a oblasťou maľovania. Pigmenty na kryte naznačujú príliš malú vzdialenosť.

Ako bezpečne prepravovať kompresor?

Použite prepravné rukoväť (ref. 9) a uistite sa, že nádrž je odtlakovaná (vyprázdnená) pred premiestnením. Nikdy neprepravujte zariadenie pod tlakom.

Čo robiť, ak sa aktivuje poistný ventil?

To znamená poruchu tlakového spínača alebo pretlak. Okamžite zastavte zariadenie, odpojte ho a kontaktujte autorizované servisné stredisko. Nepokúšajte sa nastavovať ventil.

NÁVOD NA OBSLUHU FMXCMS156HE STANLEY

1 - údaje výrobcu
2 - značka CE a symbol smernice WEEE
3 - typové / kódové / výrobné číslo
4 - prietok vzduchu v (l/min) a (cfm = ft3/min)
5 - prietok kompresora vzduchu v (l/min) a (cfm = ft3/min)
6 - maximálny prevádzkový tlak (bar a PSI = libry na štvorcový palec), kapacita zásobníka (l), otáčky za minútu (ot/min), hmotnosť (kg)
7 - zaručená hladina akustického výkonu v dB(A) nameraná hladina akustického výkonu v dB(A)
8 - elektrické údaje: napätie (V), frekvencia (Hz), absorpcia (A), výkon v (kW) a (HP)
9 - činiteľ využitia
10 - vyhlásenie o pôvode
11 - rok produkcie / výroby

RU Обозначения:

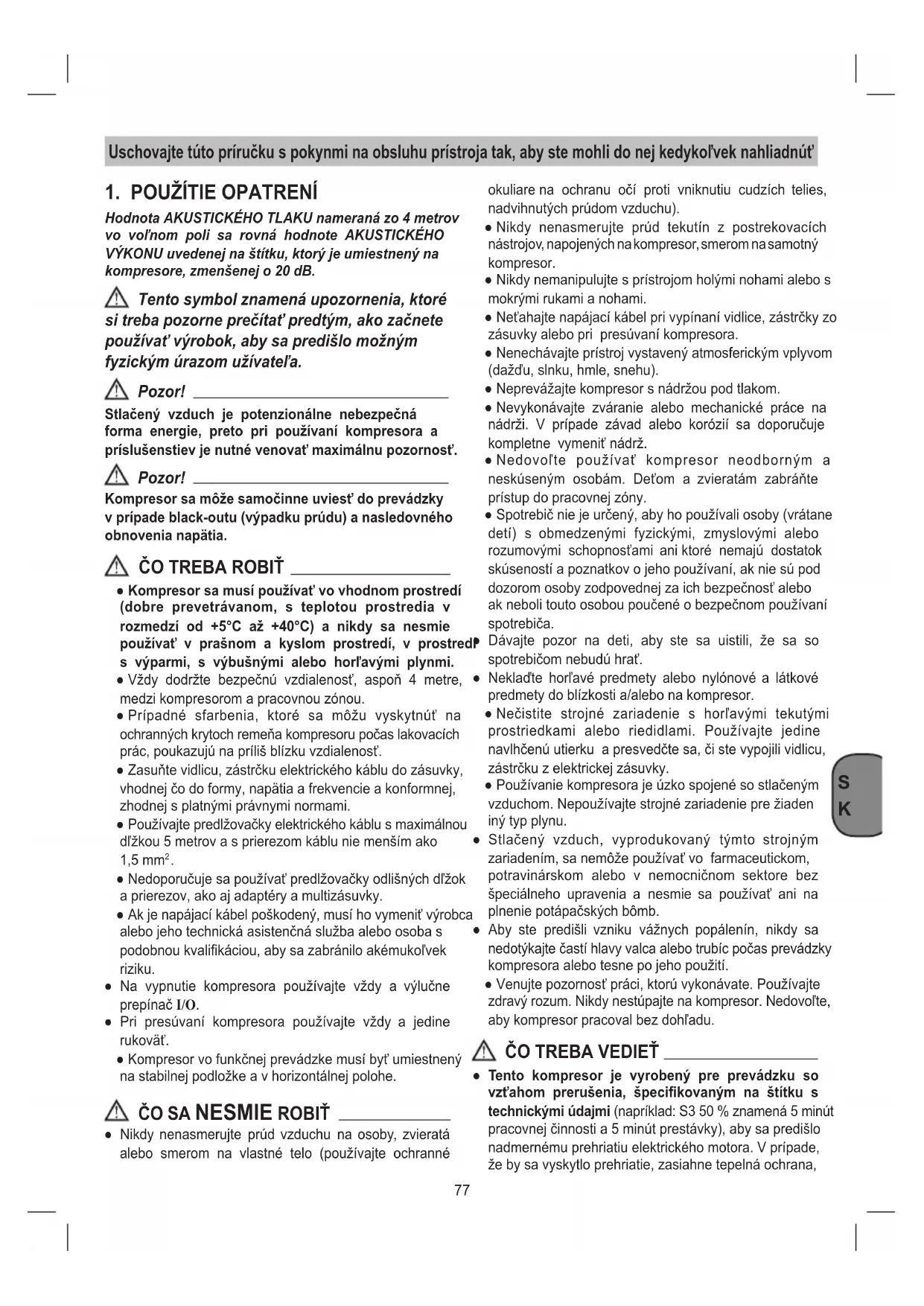

Uschovajte túto príručku s pokynmi na obsluhu prístroja tak, aby ste mohli do nej kedykol'vek nahliadnút'

Hodnota AKUSTICKÉHO TLAKU nameraná zo 4 metrov vo vol'nom poli sa rovná hodnote AKUSTICKÉHO VÝKONU uvedenej na štítku, ktorý je umiestnený na kompresore, zmenšenej o 20 dB.

⚠ Tento symbol znamená upozornenia, ktoré si treba pozorne prečítat' predtým, ako začnete používat' výrobok, aby sa predišlo možným fyzickým úrazom užívatel'a.

⚠️ Pozor!

Stlačený vzduch je potenzionálne nebezpečná forma energie, preto pri použivaní kompresora a príslušenstiev je nutné venovat' maximálnu pozornost'.

⚠️ Pozor!

Kompresor sa môže samočinne uviest' do prevádzky v prípade black-outu (výpadku prúdu) a nasledovného obnovenia napätia.

⚠️ ČO TREBA ROBIŤ

- Kompresor sa musí používat' vo vhodnom prostredí (dobre prevetrávanom, s teplotou prostredia v rozmedzí od +5°C až +40°C) a nikdy sa nesmie používat' v prašnom a kyslom prostredí, v prostredí s výparmi, s výbušnými alebo horľavými plynmi.

- Vždy dodržte bezpečnú vzdialenost', aspoň 4 metre, medzi kompresorom a pracovnou zónou.

- Prípadné sfarbenia, ktoré sa môžu vyskytnúť na ochranných krytoch remeňa kompresoru počas lakovacích prác, poukazujú na príliš blízku vzdialenost.

- Zasuňte vidlicu, zástrčku elektrického káblu do zásuvky, vhodnej čo do formy, napätia a frekvencie a konformnej, zhodnej s platnými právnymi normami.

- Nedoporučuje sa používať predlžovačky odlišných dlžok a prierezov, ako aj adaptéry a multizásuvky.

- Ak je napájací kábel poškodený, musí ho vymenit' výrobca alebo jeho technická asistenčná služba alebo osoba s podobnou kvalifikáciou, aby sa zabránilo akémukoľvek riziku.

- Na vypnutie kompresora používajte vždy a výlučne prepínač I/O.

- Pri presúvaní kompresora používajte vždy a jedine rukovát.

- Kompresor vo funkčnej prevádzke musí byť umiestnený na stabilnej podložke a v horizontálnej polohe.

⚠️ ČO SA NESMIE ROBIŤ

- Nikdy nenasmerujte prúd vzduchu na osoby, zvieratá alebo smerom na vlastné telo (používajte ochranné

okuliare na ochranu očí proti vniknutiu cudzích telies, nadvihnutých prúdom vzduchu).

- Nikdy nenasmerujte prúd tekutín z postrekovacích nástrojov, napojených na kompresor, smerom na samotný kompresor.

- Nikdy nemanipulujte s prístrojom holými nohami alebo s mokrými rukami a nohami.

- Net'ahajte napájací kábel pri vypínaní vidlice, zástrčky zo zásuvky alebo pri presúvaní kompresora.

- Nenechávajte prístroj vystavený atmosferickým vplyvom (dažďu, slnku, hmle, snehu).

- Neprevážajte kompresor s nádržou pod tlakom.

- Nevykonávajte zváranie alebo mechanické práce na nádrži. V prípade závad alebo korózií sa doporučuje kompletne vymeniť nádrž.

- Nedovol'te používať kompresor neodborným a neskúseným osobám. Det'om a zvieratám zabráňte prístup do pracovnej zóny.

- Spotrebič nie je určený, aby ho používali osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnosťami ani ktoré nemajú dostatok skúseností a poznatkov o jeho používaní, ak nie sú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ak neboli touto osobou poučené o bezpečnom používaní spotrebiča.

Dávajte pozor na deti, aby ste sa uistili, že sa so spotrebičom nebudú hrat'.

- Neklad'te horl'avé predmety alebo nylónové a látkové predmety do blízkosti a/alebo na kompresor.

- Nečistite strojné zariadenie s horľavými tekutými prostriedkami alebo riedidlami. Používajte jedine navlhčenú utierku a presvedčte sa, či ste vypojili vidlicu, zástrčku z elektrickej zásuvky.

- Používanie kompresora je úzko spojené so stlačeným vzduchom. Nepoužívajte strojné zariadenie pre žiaden iný typ plynu.

- Stlačený vzduch, vyprodukovaný týmto strojným zariadením, sa nemôže používať vo farmaceutickom, potravinárskom alebo v nemocničnom sektore bez špeciálneho upravenia a nesmie sa používať ani na plnenie potápačských bômb.

- Aby ste predišli vzniku vážnych popálenín, nikdy sa nedotýkajte častí hlavy valca alebo trubíc počas prevádzky kompresora alebo tesne po jeho použití.

- Venujte pozornosť práci, ktorú vykonávate. Používajte zdravý rozum. Nikdy nestúpajte na kompresor. Nedovolte, aby kompresor pracoval bez dohl'adu.

⚠️ ČO TREBA VEDIET

- Tento kompresor je vyrobený pre prevádzku so vzt'ahom prerušenia, špecifikovaným na štítku s technickými údajmi (napríklad: S3 50 % znamená 5 minút pracovnej činnosti a 5 minút prestávky), aby sa predišlo nadmernému prehriatiu elektrického motora. V prípade, že by sa vyskytlo prehriatie, zasiahne tepelná ochrana,

ktorou je motor vybavený a automaticky sa preruší prívod elektrického prúdu, keď je teplota príliš vysoká z dôvodu nadmerného absorbovania prúdu.

• Kompresor je vybavený solenoidovým ventilom, ktorý umožňuje odvádzanie vzduchu z hlavy, aby sa ul'ahčilo následné opätovné spustenie kompresora. Preto je normálne uvoľnenie prúdu vzduchu v trvaní niekoľkých sekúnd, keď kompresor dosiahne hranicu obmedzenia tlaku (nastavená výrobcom v testovacej fáze). K rovnakému javu dochádza aj pri vypnutí kompresora.
• Po vypnutí kompresora počkajte pre opätovným zapnutím stroja aspoň tri sekundy.
• Všetky kompresory sú vybavené poistným ventilom, ktorý zasiahne v prípade nesprávneho fungovania presostatu a tým zaručí bezpečnosť strojného zariadenia.

Bezpečnostný ventil slúži na zabránenie vzniku pretlaku vo vzduchových zásobníkoch. Ventil je z výroby prednastavený a nebude fungovať, kým tlak v zásobníku nedosiahne nastavenú hodnotu. Nepokúšajte sa upravovať alebo odstrániť tento bezpečnostný prvok.

Akákol'vek úprava tohto ventilu môže viest' k vzniku vážneho zranenia. Ak je na zariadení potrebné vykonat' servis alebo údržbu, obrátte sa na autorizované servisné centrum.

• Červená značka na manometri označuje maximálny pracovný tlak nádrže. Nepredstavuje nastavený tlak.
• Počas operácie napojenia pneumatického prístroja na rúrku stlačeného vzduchu dodávaného z kompresora, je absolutne dôležité prerušit' prúd vzduchu vo výstupe zo samotnej rúrky.
• Použitie stlačeného vzduchu na iné účely ako boli navrhnuté (napr. nafukovanie, pneumatické nástroje, lakovanie, umývanie s čistiacimi prostriedkami len na báze vody, atd.) si vyžaduje znalosť a rešpektovanie noriem, platných v jednotlivých prípadoch.
• Skontrolujte, či sú spotreba vzduchu a maximálny prevádzkový tlak pneumatického nástroja a pripojovacích hadíc (ku kompresoru) kompatibilné s tlakom nastaveným na regulátore tlaku a s množstvom vzduchu dodávaným z kompresora.
• Výkon kompresora je zaručený pri prevádzke vo výške od 0 do 1000 metrov nad hladinou mora.

2. POPIS PRÍSTROJA (obr. 1)

• Vzduchový kompresor
- Návod s pokynmi a d'alšie dokumenty

4. OBLASŤ POUŽITIA

Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje.

Prosím zohl'adnite skutočnosť, že správny spôsob prevádzky našich prístrojov nie je na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

5. POKYNY PRE UMIESTNENIE PRÍSTROJA

• Skontrolujte prípadné poškodenie transportom. Akékol'vek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor.
• Postavenie kompresora by sa malo uskutočnit' v blízkosti spotrebiča.
• Dlhé vzduchové vedenie a dlhé prívodné vedenia (predlžovacie vedenia) sa neodporúčajú.
• Dbat' na suchý a bezprašný nasávaný vzduch.

- Neumiestňujte kompresor vo vlhkej alebo mokrej miestnosti.

• Kompresor smie byť používaný len vo vhodných miestnostíach (dobre vetraných, s teplotou okolia +5 °C - +40 °C). V miestnostíach sa nesmie nachádzat' prach, kyseliny, výpary, expložívne alebo zápalné plyny.
• Kompresor je vhodný pre použitie v suchých miestnostiach. V oblastiach, kde sa pracuje so striekajúcou vodou, je použitie prístroja zakázané.

6. UVEDENIE DO PREVÁDZKY

6.1 Montáž vzduchového filtra (Ak ešte nie je zmontovaný)

Odstráňte transportnú zátku pomocou skrutkovača alebo podobne a pevne priskrutkujte vzduchový filter (odk. 1) na prístroji (obr. 5a-5b).

Ak je nasávacia hadička súčasťou dodávky, zasuňte ju do krytu filtra (obr. 5c).

6.2 Siet'ové pripojenie

a konformnej, zhodnej s platnými právnymi normami. Pred uvedením do prevádzky dbajte na to, či prítomné sietové napätie zodpovedá prevádzkovému napätiu podľa typového štítku na prístroji. Uistite sa, že vypínač ON/OFF nie je v polohe I (ON). Dlhé prípojné vedenia, ako aj predlžovacie káble, káblové bubny atď. spôsobujú pokles napätia a môžu spôsobit’ problémy pri rozbehu motora. Pri nízkych teplotách pod +5 °C je nábeh motora obmedzený t’ažkým chodom.

6.3 Spustenie do prevádzky a použitie

- Skontrolujte, či údaje na výrobnom štítku kompresora zodpovedajú údajom elektrickej siete; je povolená odchýlka napätia +/-10% vzhľadom na nominálnu hodnotu.

- Vsuňte zástrčku napájacieho elektrického kábla do vhodnej zásuvky (obr. 6), pričom sa uistite, že tlačidlo I/O nachádzajúce sa na kompresore je v polohe vypnutia, teda na «O» (OFF) (obr. 4).

- Teraz je kompresor pripravený na použitie.

- Stlačením vypínača I/O sa kompresor spustí, pričom bude čerpat' vzduch a vháňat' ho cez prívodnú rúru do nádrže.

- Po dosiahnutí hornej kalibrovacej hodnoty (nastavenej výrobcom pri kolaudačnej fáze), kompresor sa zastaví. Zúžitkovaním vzduchu sa kompresor automaticky znova uvedie do chodu, keď sa dosiahne dolná kalibrovacia hodnota (2 bary medzi hornou a dolnou hodnotou).

- Kompresor bude automaticky pokračovať v uvedenom cykle, až kým nestlačíte vypínač I/O (obr. 4).

- Ak sa požaduje znova spustit' kompresor do prevádzky, počkajte aspoň 10 sekúnd od momentu vypnutia predtým ako ho reštartujete, znova uvediete do chodu.

- Všetky kompresory sú vybavené redukčným ventilom tlaku vzduchu (odkaz 7). Pôsobením na rukováť pri otvorenom kohútiku (otočením v smere hodinových ručičiek sa tlak zvýši a v smere proti otáčaniu hodinových ručičiek sa zníži) je možné regulovat’ tlak vzduchu takým spôsobom, aby sa čo najlepšie využívali pneumatické nástroje.

- Nastavenú hodnotu je možné overit' pomocou manometra (odkaz 6).

- Nastavený tlak sa môže odoberat' cez rýchlospojku (odkaz 5).

- Skontrolujte, či sú spotreba vzduchu a maximálny prevádzkový tlak pneumatického nástroja, ktorý má byť použitý, kompatibilné s nastaveným tlakom na regulátore tlaku a s množstvom dodávaného vzduchu z kompresoru.

Pred všetkými čistiacimi ate kábel zo siete.

⚠️ Pozor!

Počkajte, kým je kompresor úplne vychladnutý! Nebezpečenstvo popálenia!

⚠️ Pozor! ____

Pred všetkými čistiacimi a údržbovými prácami zbavit' kotol tlaku!

7.1 Čistenie

• Udržujte ochranné zariadenia vždy v m vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili priamo po každom použití.
• Nepoužívajte žiadne agresívne čistiace prostriedky alebo riedidlá; tieto prostriedky by mohli napadnút umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda.

Hadica a striekacie nástroje sa musia pred čistením odpojit z kompresora. Kompresor nesmie byt čistený vodou, rozpúšťadlami a pod.

7.2 Kondenzovaná voda (obr. 2)

Kondenzovaná voda sa musí denne vypúšťať otvorením odvodňovacieho ventilu (odk. 3) (na spodnej strane tlakovej nádrže).

⚠️ Pozor! ____

Zlikvidujte kondenzovanú vodu ekologicky na príslušnom zbernom mieste.

Bezpečnostný ventil je nastavený na najvyšší prípustný tlak.

Nie je prípustné menit' nastavenie bezpečnostného ventilu. Z dôvodu správnej funkcie bezpečnostného ventilu v prípade potreby, by sa mal tento ventil občas aktivovať.

Otáčajte objímkou, až pokým nebude úplne uvoľnená. Vytiahnite silným pohybom objímku, až kým nebude počuteľný únik stlačeného vzduchu (Obr. 3). Následne objímku pustite a opäť ju zaskrutkujte.

Udržujte bezpečnostný ventil a jeho okolie čisté a bez prekážajúcich predmetov.

INTERVALY ÚDRŽBY
FUNKCIA	PO PRVÝCH 100 HODINÁCH	KAŽDÝCH 100 HODÍN
Čistenie nasávacieho filtra a/alebo výmena filtračného prvku	●	●
Vypustenie kondenzovanej vody z nádržky	Každý deň a po skončení práce.

7.4 Skladovanie

Pozor!

Vytiahnite elektrickú zástrčku zo siete, odvzdušnite prístroj a všetky zariadenia na stlačený vzduch, ktoré sú k nemu pripojené, a vypustite kondenzát. Kompresor odstavte tak, aby nemohol byt' uvedený do prevádzky nepovolanou osobou.

Pozor!

Kompresor skladovat' len v suchom prostredí, ktoré je neprístupné nepovolaným osobám. Nepreklápat', ale skladovat' v postavenom stave!

8. LIKVIDÁCIA A RECYKLÁCIA

Diferencovaným zberom a odovzdaním spotrebiča v recyklačnom stredisku, kde bude zlikvidovaný postupmi, ktoré nepoškodzujú životné prostredie, sa prispieva k predchádzaniu negatívnych dopadov na životné prostredie a zdravie obyvatel'stva a pomáha využitiu a/ alebo recyklácii materiálov spotrebiča.

Vyhodenie spotrebiča volne do prírody znamená pokutu pre použivatel'a v súlade s platnými zákonmi.

9. MOŽNOSŤ VYSKYTNUTIA SA ANOMÁLIÍ A RELATÍVNE ZÁSAHY, KTORÉ SÚ DOVOLENÉ

Anomália Príčina Zákrok
Kompresor sa zastaví a po pár minútach sa rozbehne sám od seba.	V dôsledku zasiahnutia tepelných ochrán dochádza k prehriatiu motora.	Nechajte kompresor vychladnút. Vyvetrajte miestnost'.
Kompresor sa zastaví po niekol'kých pokusoch o rozbehnutie sa.	V dôsledku zasiahnutia tepelnej ochrany dochádza k prehriatiu motora (vypojenie vidlice počas chodu, nedostatočné napájacie napätie stroja).	Uved'te do činnosti vypnutý vypínač chodu prevádzky. Vyvetrajte miestnost'. Počkajte niekol'ko minút a kompresor sa autonomaticky znova uvedie do chodu.
Kompresor sa nezastaví a zasiahne poistný ventil.	Nesprávne fungovanie kompresora alebo porucha tlakového spínača.	Odpojte vidlicu, zástrčku a obrát'te sa na servisné stredisko.

Akékol'vek iné zásahy musí vykonávať personal z autorizovaných Servisných stredísk a musí požiadat’ o dodanie originálnych náhradných dielov. Poškodenie strojného zariadenia môže narušit’ bezpečnosť a v každom prípade ruší platnosť príslušnej záruky.
