РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ FMXCMS2020TE STANLEY

Ръководство по експлоатацията (Превод на първоначалните инструкции)

Всички идентификационни данни - производител, модел, код и сериен номер - са отпечатани върху CE маркировката на последната страница на настоящото ръководство.

ТЕХНИЧЕСКИ ДАННИ: Вижте етикета, залепен на последната страница на настоящото ръководство

2 - СЕ знак и символ за ЕС отпадък

3 - Модел/шифър/сериен номер

4 - Количество всмукан въздух, измерено в (l/min) иi (cfm)

(кубични фута за минута)

5 - Въздух от компресора, измерен в (l/min) и (cfm) (кубични

6 - Максимално работно налягане (бар и ПСЛ), обем на

резервоара (л), брой обороти в минута(РПМ), тегло (кг)

7 - Гарантирано ниво на акустична мощност в db (A)

Измерено ниво на звукова мощност в dB(A)

8 - Електрически данни: захранващо напрежение (V), честота

(Hz), консумиран ток (A), мощност (кWт) (HP)

10 - Декларация за произход

Запазете това ръководство по експлоатацията, за да можете да го използвате и в бъдеще.

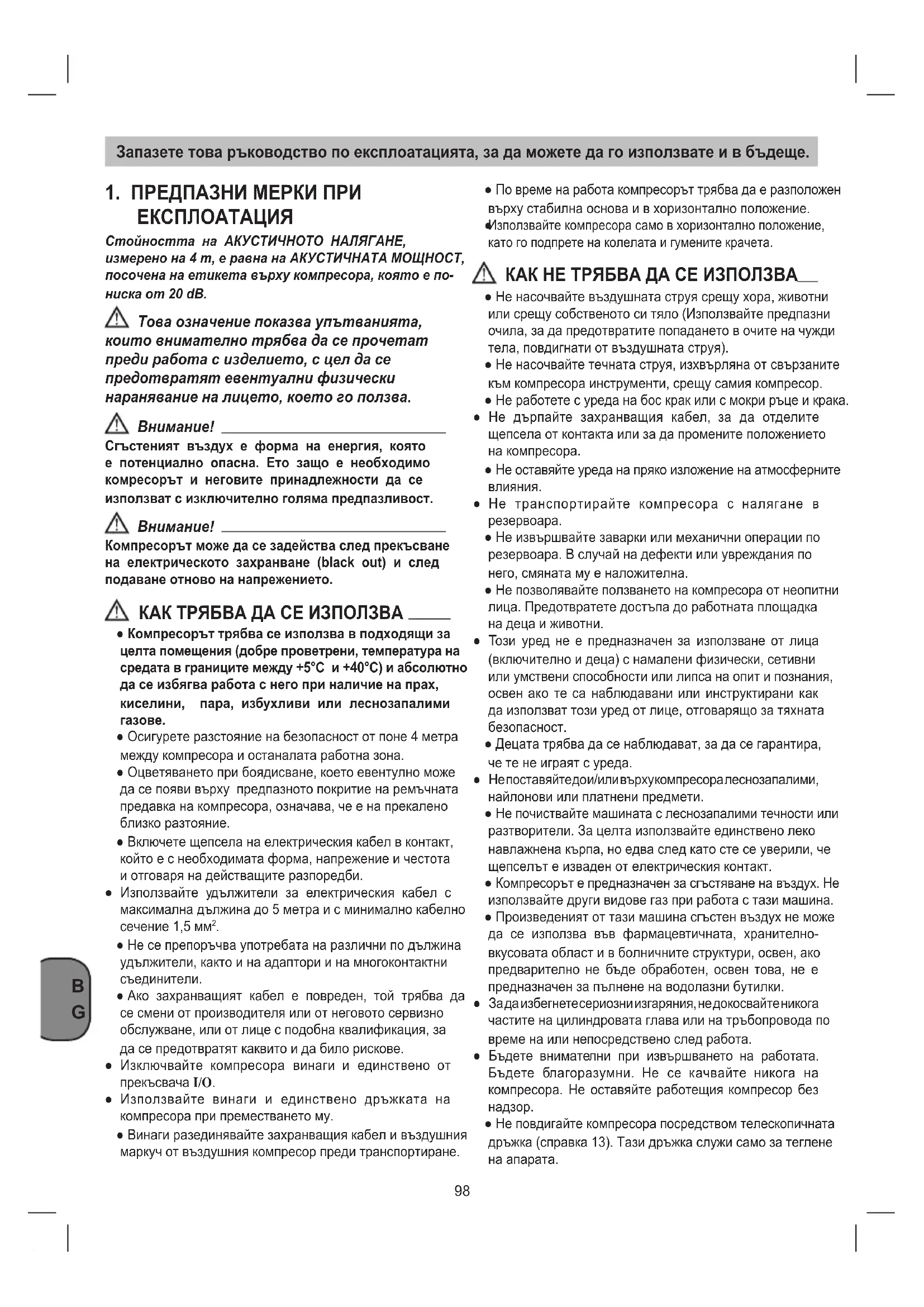

1. ПРЕДПАЗНИ МЕРКИ ПРИ

ЕКСПЛОАТАЦИЯ Стойността на АКУСТИЧНОТО НАЛЯГАНЕ, измерено на 4 m, е равна на АКУСТИЧНАТА МОЩНОСТ, посочена на етикета върху компресора, която е по-ниска от 20 dB. Това означение показва упътванията, които внимателно трябва да се прочетат преди работа с изделието, с цел да се предотвратят евентуални физически наранявание на лицето, което го ползва.

Сгъстеният въздух е форма на енергия, която е потенциално опасна. Ето защо е необходимо комресорът и неговите принадлежности да се използват с изключително голяма предпазливост. Компресорът може да се задейства след прекъсване на електрическото захранване (black out) и след подаване отново на напрежението. КАК ТРЯБВА ДА СЕ ИЗПОЛЗВА ● Компресорът трябва се използва в подходящи за целта помещения (добре проветрени, температура на средата в границите между +5°C и +40°C) и абсолютно да се избягва работа с него при наличие на прах, киселини, пара, избухливи или леснозапалими газове. ● Осигурете разстояние на безопасност от поне 4 метра между компресора и останалата работна зона. ● Оцветяването при боядисване, което евентулно може да се появи върху предпазното покритие на ремъчната предавка на компресора, означава, че е на прекалено близко разтояние. ● Включете щепсела на електрическия кабел в контакт, който е с необходимата форма, напрежение и честота и отговаря на действащите разпоредби. ● Използвайте удължители за електрическия кабел с максимална дължина до 5 метра и с минимално кабелно сечение 1,5 мм

● Не се препоръчва употребата на различни по дължина удължители, както и на адаптори и на многоконтактни съединители. ● Ако захранващият кабел е повреден, той трябва да се смени от производителя или от неговото сервизно обслужване, или от лице с подобна квалификация, за да се предотвратят каквито и да било рискове. ● Изключвайте компресора винаги и единствено от прекъсвача I/O. ● Използвайте винаги и единствено дръжката на компресора при преместването му. ● Винаги разединявайте захранващия кабел и въздушния маркуч от въздушния компресор преди транспортиране. ● По време на работа компресорът трябва да е разположен върху стабилна основа и в хоризонтално положение. ●Използвайте компресора само в хоризонтално положение, като го подпрете на колелата и гумените крачета. КАК НЕ ТРЯБВА ДА СЕ ИЗПОЛЗВА ● Не насочвайте въздушната струя срещу хора, животни или срещу собственото си тяло (Използвайте предпазни очила, за да предотвратите попадането в очите на чужди тела, повдигнати от въздушната струя). ● Не насочвайте течната струя, изхвърляна от свързаните към компресора инструменти, срещу самия компресор. ● Не работете с уреда на бос крак или с мокри ръце и крака. ● Не дърпайте захранващия кабел, за да отделите щепсела от контакта или за да промените положението на компресора. ● Не оставяйте уреда на пряко изложение на атмосферните влияния. ● Не транспортирайте компресора с налягане в резервоара. ● Не извършвайте заварки или механични операции по резервоара. В случай на дефекти или увреждания по него, смяната му е наложителна. ● Не позволявайте ползването на компресора от неопитни лица. Предотвратете достъпа до работната площадка на деца и животни. ● Този уред не е предназначен за използване от лица (включително и деца) с намалени физически, сетивни или умствени способности или липса на опит и познания, освен ако те са наблюдавани или инструктирани как да използват този уред от лице, отговарящо за тяхната безопасност. ● Децата трябва да се наблюдават, за да се гарантира, че те не играят с уреда. ● Не поставяйте до и/или върху компресора леснозапалими, найлонови или платнени предмети. ● Не почиствайте машината с леснозапалими течности или разтворители. За целта използвайте единствено леко навлажнена кърпа, но едва след като сте се уверили, че щепселът е изваден от електрическия контакт. ● Компресорът е предназначен за сгъстяване на въздух. Не използвайте други видове газ при работа с тази машина. ● Произведеният от тази машина сгъстен въздух не може да се използва във фармацевтичната, хранително- вкусовата област и в болничните структури, освен, ако предварително не бъде обработен, освен това, не е предназначен за пълнене на водолазни бутилки. ● За да избегнете сериозни изгаряния, не докосвайте никога частите на цилиндровата глава или на тръбопровода по време на или непосредствено след работа. ● Бъдете внимателни при извършването на работата. Бъдете благоразумни. Не се качвайте никога на компресора. Не оставяйте работещия компресор без надзор. ● Не повдигайте компресора посредством телескопичната дръжка (справка 13). Тази дръжка служи само за теглене на апарата.B

КАКВО ТРЯБВА ДА СЕ ЗНАЕ ● Този компресор е строен за отношение на неравномерност на работния режим, указано върху табелата за технически данни, (напр. S3 50 % означава 5 минути работа и 5 минути покой), с цел да се избегне презагряване на електродвигателя. В такъв случай, се включва термозащитата, с която е снабден двигателят и при прекалено висока температура, вследствие на прекомерното поглъщане на електрическа енергия, напрежението се прекъсва автоматически. ● Всички компресори са снабдени с осигурителен клапан, който влиза в действие при аномалии в действието на пневматичното реле и гарантира безопасността на

Предпазният клапан е настроен за предотвратяване на свръхналягане във въздушните резервоари. Този клапан е фабрично настроен и няма да се задейства, освен ако налягането в резервоара не достигне това налягане. Не се опитвайте да регулирате или елиминирате това предпазно устройство. Всички регулировки на този клапан могат да причинят сериозно нараняване. Ако това устройство се нуждае от сервизно обслужване или поддръжка, свържете се с упълномощен сервизен център. ● По време на свързването на пневматичен инструмент към нагнетателния тръбопровод на компресора, задължително трябва да се прекъсне въздушният поток на изхода на същия тръбопровод. ● Употребата на сгъстен въздух за различни нужди (надуване, пневматични инструменти, боядисване, миене с миещи препарати на водна основа и др.) изисква познаването и спазването на предвидените за всеки отделен случай норми. ● Проверете дали потреблението на въздух и максималното налягане при работа на пневматичния инструмент и тръбите за свързване (с компресора), които ще се използват, са съвместими със зададеното налягане на регулатора на налягането и с количеството въздух, подаван от компресора. ● Експлоатацията на компресора е гарантирана при надморска височина между 0 и 1000 метра.

2. ОПИСАНИЕ НА УРЕДА (фиг. 1)

1. Всмукателен въздушен филтър

2. Резервоар със сгъстен въздух

3. Изпускателен винт за кондензна вода

5. Бързодействащ съединител (регулиран сгъстен

6. Манометър (отчитане на настроеното налягане)

7. Регулатор на налягането

8. Бутон за вкл./изкл.

9. Дръжка за транспортиране

10. Предпазен вентил

12. Манометър (налягането в котела може да бъде

13. Телескопична ръчка

3. СЪДЪРЖАНИЕ НА ОПАКОВКАТА

● Въздушен компресор ● Инструкции за употреба и други документи

4. СФЕРА НА ПРИЛОЖЕНИЕ

Компресорът служи за произвеждането на сгъстен въздух за инструменти, работещи със сгъстен въздух. Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят.

5. УКАЗАНИЯ ЗА МОНТАЖА

● Проврт урда за транспортни поврди. Eвнтуалнит поврди с съобщават вднага на транспортното прдприяти, кото доставило компрсора. ● Монтиранто на компрсора трябва да стан в близост до консуматора. ● Да с избягват дълги въздухопроводи и дълги подвждащи линии (удължния). ● Да с обърн внимани за сух и бзпрашн засмукван въздух. ● Компрсорът да н с монтира във влажно или мокро

● Ј Компрсорът мож да с ксплоатира само в подходящи помщния (добр внтилирани, околна тмпратура +5°C - +40° С). В помщнито н трябва да има нито прах, нито кислини, пари, ксплозивни или възпламними газов. ● Ј Компрсорът подходящ за приложни в сухи помщния. В участъци, къдто с работи с водни пръски, използванто му ндопустимо.

6.1 Монтаж на въздушния филтър (Ако

вече не е монтирана) Отстранете транспортната запушалка с помоща на отверка или подобно пособие, завинтете въздушния филтрър (спр. 1) към уреда и го затегнете добре (фиг. 2a-2b). Ако е доставена, да се приложи всмукателната тръба в капака на филтъра (Илюстрация 2c).

6.2 Включване в мрежата

Компресорът е снабден с мрежов проводник със защитен контактен щепсел. Включете щепсела на електрическия кабел в контакт, който е с необходимата форма, напрежение и честота и отговаря на действащите100

разпоредби. Преди пускането в експлоатация обърнете внимание на това, мрежовото напрежение да съвпадне с работното напрежение според табелката за параметрите на машината. Уверете се, че прекъсвачът ON/OFF не е в позиция I (ON). Дълги захранващи проводници, както и удължители, кабелни барабани и т.н предизвикват пад на напрежението и могат да възпрепятстват пускането на двигателя. При ниски температури под +5 °С пускането на двигателя е затруднено.

6.3 Бутон за включване/изключване

(фиг. 7-8) Компресорът се включва чрез издърпване на червения бутон (спр. 8) (Вкл.).За изключване на компресора червеният бутон (спр. 8) трябва да бъде натиснат (Изкл.).

6.4 Настройване на налягането

● С граничното реле за налягане (спр. 7) налягането на манометъра (спр. 6) може да се настрои. ● Настроеното налягане може да се отчете на бързодействащия съединител (спр. 5).

6.5 Настройка на пркъсвача за наляган.

Пркъсвача за наляган настрон фабрично. ● При достигане на максимално допустимата стойност (задава се от производителя при контролните изпитния), компресорът спира. Засмуквайки въздух, компресорът автоматически влиза отново в действие тогава, когато налягането падне до долната допустима граница. ● Компресорът продължава да работи съгласно този автоматичен цикъл, докато I/O превключвател е завъртян.

– Изтеглете телескопичната дръжка, докато се фиксира на мястото си (фиг. 4). Предупреждение! Телескопичната дръжка е предназначена само за придвижване на устройството (фиг. 5).НЕ вдигайте устройството с дръжката. – За да сгънете дръжката, натиснете първите няколко сантиметра, за да се разблокира, след което я плъзнете навътре, докато спре (фиг. 4). Трябва да се вдига от двама човека.Не се опитвайте да вдигате компресора сами. Вдигането на компресора е операция за двама души, изискваща помощта на още един човек. Компресорът се вдига чрез хващането на дръжки 14 и 15 (фиг. 6).

Преди всяка работа по почистването и поддръжката издърпайте мрежовия щепсел. Изчакайте докато компресорът е напълно охладен! Опасност от прегряване!

Преди всяка работа по почистването и поддръжката от котела трябва да се отнеме налягането.

● Пазете защитните съоръжения възможно най-чисти и без прах. Почиствайте уреда с чиста кърпа или го продухвайте със сгъстен въздух при ниско налягане. ● Препоръчваме Ви да почиствате уреда директно след всяка употреба. ● Не използвайте почистващи средства и разтворители; те биха могли да увредят пластмасовите части на уреда. Внимавайте за това да не попадне вода във вътрешността на уреда. ● Маркучът и инструментите за пръскане трябва да се отделят от компресора преди почистване. Компресорът не трябва да бъде почистван с вода, разтворители и др.

8.2 Кондензна вода (фиг. 3)

Кондензираната вода трябва да бъде източвана всеки ден чрез отваряне на изпускателния вентил (спр. 3) (на дъното на съда под налягане).1. Уверете се, че компресорът е изключен.2. Придържайки го за дръжката, наклонете компресора в посока към изпускателното кранче, по такъв начин, че то да заеме възможно най-ниска позиция.3. Отворете изпускателното кранче.4. Задръжте компресора в наклонено положение докато целият конденз изтече от резервоара.5. Затворете изпускателното кранче.

Освободете се от кондензната вода по екологосъобразен начин в съответния предавателен пункт.

8.3 Предпазен клапан (спр. 10)

Предпазният клапан е настроен на максимално допустимото налягане на бутилката със сгъстен въздух. ИНТЕРВАЛИ ЗА ПОДДРЪЖКА РАБОТА СЛЕД ПЪРВИТЕ 100 ЧАСА НА ВСЕКИ 100 ЧАСА Почистване на аспирационния филтър и/или смяна на филтриращия елемент Оттичане на конденза от резервоара Ежедневно и в края на работния ден.B

Не се допуска разместването на предпазния клапан. За да функционира предпазният клапан правилно в случай на нужда, то той трябва да се пуска от време на време. Завъртете шайбата, докато се разхлаби докрай. След това издърпайте шайбата достатъчно силно, докато чуете как сгъстеният въздух излиза (Фиг. 9). След това отпуснете шайбата и я завийте обратно.Предпазният клапан и средата около него винаги трябва да се поддържат чисти и без препятствия.

Да се изключи щепсела от контакта, да се разтовари съоръжението и всички инструменти за сгъстен въздух от компресора и да се изведе конденза. Съхранявайте компресора така, че той да не може да бъде пуснат в експлоатация от некомпетентни лица. Съхранявайте компресора само в суха и недостъпна за некомпетентни лица среда. Не го накланяйте, съхранявайте го само изправен! Предупреждение! Източвайте винаги резервоара, преди да складирате компресора във вертикално положение.

ЕКОЛОГОСЪОБРАЗНО ОТСТРАНЯВАНЕ И РЕЦИКЛИРАНЕ В съответствие с Директива 2012/19/ЕС относно обезвреждането на отпадъци от електрическо и електронно оборудване (ОЕЕО). Символът “зачеркнат контейнер” върху апаратурата или върху опаковката означава, че въпросният продукт трябва да бъде предаден отделно от останалите дом. отпадъци. Затова всеки клиент трябва да предаде вече неизползваната апаратура в оторизираните сервизи за разделно рециклиране на електрическа и електронна техника или съответно в магазина при закупуване на нова, еквивалентна апаратура. Предаването в оторизираните центрове на вече неизползваната апаратура и пренасочването й съответно към процесите на рециклиране, преработка или унищожаване подпомага за опазването на околната среда и Вашето здраве и спомага за използването и/или рециклирането на материалите, от които е съставена. Неправилното рециклиране на продукта от страна на клиента води до прилагане на съответните административни санкции предвидени от нормативите в сила.

ВЪЗМОЖНИ АНОМАЛИИ И ДОПУСТИМИ НАЧИНИ ЗА ОТСТРАНЯВАНЕТО ИМ Аномалия Причина Отстраняване Компресорът се изключва и включва след няколко минути. Включва се термозащитата – причината е прегряване на двигателя. Оставете двигателя да се охлади евент. Проветрете помещението. Компресорът след няколко неуспешни опита за включване,

Включва се термозащитата – причината е прегряване на двигателя (изключване на щепсела по време на действие, недостатъчно захранващо напрежение). Натиснете прекъсвача за вкл./ изкл. Проветрете помещението. Изчакайте няколко минути и компресорът се включва сам. Компресорът не се изключва, а се задейства предпазния

Неправилно функциониране на компресора или неефективност на пресостата. Изключете щепсела и се обърнете към Сервиз за техническо обслужване. Всяка друга намеса трябва да бъде осъществена от упълномощените Сервизи за техническо обслужване, използвайки оригинални резервни части.Увреждането на машината може да навреди на нейната безопасност и води до анулиране на гаранционните условия.102
