KÄYTTÖOHJE FMXCMS2020TE STANLEY

Käyttöohjeet (Alkuperäisten ohjeiden käännös)

Kaikki tunnistustiedot, kuten valmistaja, malli, koodi ja sarjanumero löytyvät oppaan viimeisellä sivulla olevasta CE-merkinnästä.

TEKNISET TIEDOT: Tiedot löytyvät käyttöoppaan viimeiselle sivulle kiinnitetystä etiketistä

1 - Valmistajan tiedot

2 - CE-merkintä ja WEEE-symboli

3 - Malli / Koodi / Sarjanumero

4 - Imuilma mitattuna yksiköllä (l/min) ja (cfm)

5 - Kompressorin tuottama ilma mitattuna yksiköllä (l/min) ja (cfm)

6 - Suurin käyttöpaine (bar ja PSI), säiliön tilavuus (l), kierrosluku

minuutissa (RPM), paino (kg)

7 - Taattu melutaso dB(A)

Mitattu äänitehotaso dB(A)

8 - Sähkötiedot: syöttöjännite (V), taajuus (Hz), virrankulutus (A),

teho yksiköillä (kW) ja (HP)

10 - Alkuperäilmoitus

11 - Tuotanto/valmistusvuosi9

Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita

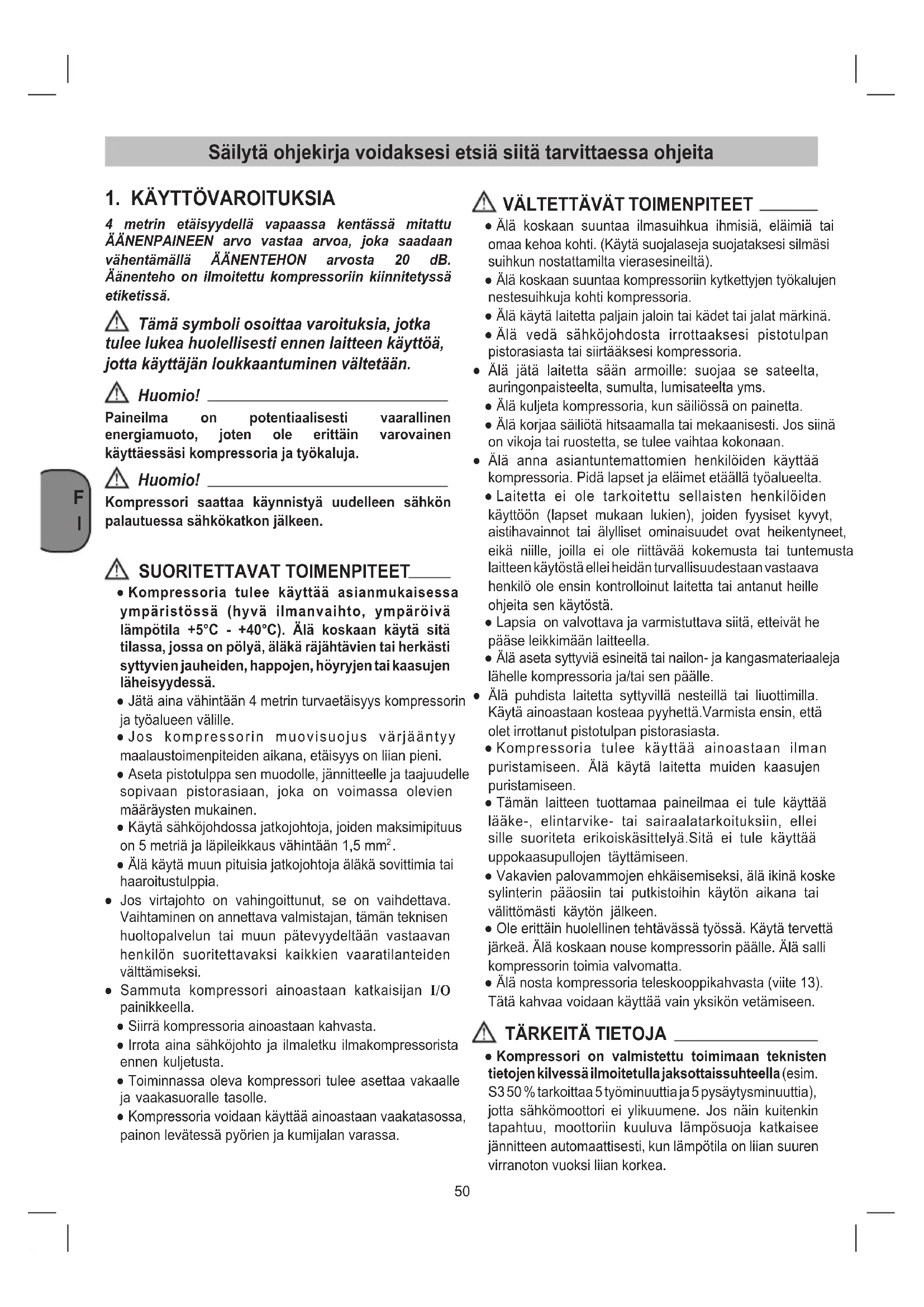

1. KÄYTTÖVAROITUKSIA

4 metrin etäisyydellä vapaassa kentässä mitattu ÄÄNENPAINEEN arvo vastaa arvoa, joka saadaan vähentämällä ÄÄNENTEHON arvosta 20 dB. Äänenteho on ilmoitettu kompressoriin kiinnitetyssä etiketissä. Tämä symboli osoittaa varoituksia, jotka tulee lukea huolellisesti ennen laitteen käyttöä, jotta käyttäjän loukkaantuminen vältetään. Huomio! Paineilma on potentiaalisesti vaarallinen energiamuoto, joten ole erittäin varovainen käyttäessäsi kompressoria ja työkaluja. Huomio! Kompressori saattaa käynnistyä uudelleen sähkön palautuessa sähkökatkon jälkeen. SUORITETTAVAT TOIMENPITEET ● Kompressoria tulee käyttää asianmukaisessa ympäristössä (hyvä ilmanvaihto, ympäröivä lämpötila +5°C - +40°C). Älä koskaan käytä sitä tilassa, jossa on pölyä, äläkä räjähtävien tai herkästi syttyvien jauheiden, happojen, höyryjen tai kaasujen läheisyydessä. ● Jätä aina vähintään 4 metrin turvaetäisyys kompressorin ja työalueen välille. ● Jos kompressorin muovisuojus värjääntyy maalaustoimenpiteiden aikana, etäisyys on liian pieni. ● Aseta pistotulppa sen muodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevien määräysten mukainen. ● Käytä sähköjohdossa jatkojohtoja, joiden maksimipituus on 5 metriä ja läpileikkaus vähintään 1,5 mm

● Älä käytä muun pituisia jatkojohtoja äläkä sovittimia tai haaroitustulppia. ● Jos virtajohto on vahingoittunut, se on vaihdettava. Vaihtaminen on annettava valmistajan, tämän teknisen huoltopalvelun tai muun pätevyydeltään vastaavan henkilön suoritettavaksi kaikkien vaaratilanteiden välttämiseksi. ● Sammuta kompressori ainoastaan katkaisijan I/O painikkeella. ● Siirrä kompressoria ainoastaan kahvasta. ● Irrota aina sähköjohto ja ilmaletku ilmakompressorista ennen kuljetusta. ● Toiminnassa oleva kompressori tulee asettaa vakaalle ja vaakasuoralle tasolle. ● Kompressoria voidaan käyttää ainoastaan vaakatasossa, painon levätessä pyörien ja kumijalan varassa.

VÄLTETTÄVÄT TOIMENPITEET

● Älä koskaan suuntaa ilmasuihkua ihmisiä, eläimiä tai omaa kehoa kohti. (Käytä suojalaseja suojataksesi silmäsi suihkun nostattamilta vierasesineiltä). ● Älä koskaan suuntaa kompressoriin kytkettyjen työkalujen nestesuihkuja kohti kompressoria. ● Älä käytä laitetta paljain jaloin tai kädet tai jalat märkinä. ● Älä vedä sähköjohdosta irrottaaksesi pistotulpan pistorasiasta tai siirtääksesi kompressoria. ● Älä jätä laitetta sään armoille: suojaa se sateelta, auringonpaisteelta, sumulta, lumisateelta yms. ● Älä kuljeta kompressoria, kun säiliössä on painetta. ● Älä korjaa säiliötä hitsaamalla tai mekaanisesti. Jos siinä on vikoja tai ruostetta, se tulee vaihtaa kokonaan. ● Älä anna asiantuntemattomien henkilöiden käyttää kompressoria. Pidä lapset ja eläimet etäällä työalueelta. ● Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysiset kyvyt, aistihavainnot tai älylliset ominaisuudet ovat heikentyneet, eikä niille, joilla ei ole riittävää kokemusta tai tuntemusta laitteen käytöstä ellei heidän turvallisuudestaan vastaava henkilö ole ensin kontrolloinut laitetta tai antanut heille ohjeita sen käytöstä. ● Lapsia on valvottava ja varmistuttava siitä, etteivät he pääse leikkimään laitteella. ● Älä aseta syttyviä esineitä tai nailon- ja kangasmateriaaleja lähelle kompressoria ja/tai sen päälle. ● Älä puhdista laitetta syttyvillä nesteillä tai liuottimilla. Käytä ainoastaan kosteaa pyyhettä.Varmista ensin, että olet irrottanut pistotulpan pistorasiasta. ● Kompressoria tulee käyttää ainoastaan ilman puristamiseen. Älä käytä laitetta muiden kaasujen puristamiseen. ● Tämän laitteen tuottamaa paineilmaa ei tule käyttää lääke-, elintarvike- tai sairaalatarkoituksiin, ellei sille suoriteta erikoiskäsittelyä.Sitä ei tule käyttää uppokaasupullojen täyttämiseen. ● Vakavien palovammojen ehkäisemiseksi, älä ikinä koske sylinterin pääosiin tai putkistoihin käytön aikana tai välittömästi käytön jälkeen. ● Ole erittäin huolellinen tehtävässä työssä. Käytä tervettä järkeä. Älä koskaan nouse kompressorin päälle. Älä salli kompressorin toimia valvomatta. ● Älä nosta kompressoria teleskooppikahvasta (viite 13). Tätä kahvaa voidaan käyttää vain yksikön vetämiseen.

● Kompressori on valmistettu toimimaan teknisten tietojen kilvessä ilmoitetulla jaksottaissuhteella (esim. S3 50 % tarkoittaa 5 työminuuttia ja 5 pysäytysminuuttia), jotta sähkömoottori ei ylikuumene. Jos näin kuitenkin tapahtuu, moottoriin kuuluva lämpösuoja katkaisee jännitteen automaattisesti, kun lämpötila on liian suuren virranoton vuoksi liian korkea.51

2. LAITTEEN KUVAUS (Kuva 1)

5. Pikaliitin (säädelty paineilma)

6. Manometri (säädetyn paineen voi lukea tästä)

8. Päälle-/pois-katkaisin

12. Manometri (säiliön paineen voi lukea tästä)

● Ilman kompressori ● Käyttöohje ja muut asiakirjat

Kompressori on tarkoitettu kehittämään paineilmaa paineilmakäyttöisiä työkaluja varten. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuustai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetäänpienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

● Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle huolitsijalle. ● Kompressori tulee asettaa kulutuslaitteen lähistölle. ● On vältettävä pitkiä ilma johtoja ja pitkiä tuontijoh toja (jatkojohtoja). ● Huolehdi siitä, että imuilma on kuivaa ja pölytöntä. ● Älä asenna kompressoria kosteaan tai märkään ti laan. ● Kompressoria saa käyttää ainoastaan tarkoituksenmukaisissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5°C - +40°C). Käyttötiloissa ei saa olla pölyä tai happoja, höyryjä, räjähdysalttiita tai helposti syttyviä kaasuja. ● Kompressori soveltuu käytettäväksi kuivissa tiloissa. Sitä ei saa käyttää tiloissa, joissa esiintyy myös vesiroiskeita. ● Ennen käyttöönottoa tulee tarkastaa kompressoripumpun öljymäärä.

6.1 Ilmansuodattimen asennus (ellei sitä

ole valmiiksi asennettu) Irroita kuljetustulppa ruuviavaimella tms. ja ruuvaa ilmansuodatin (viit. 1) kiinni laitteeseen (kuvissa 2a-2b). Mikäli paineilmaletku on toimitettu, asenna se suodattimen kanteen (Kuva 2c).

Kompressorin verkkoliitäntäjohto on varustettu suojakontaktipistokkeella. Aseta pistotulppa sen muodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevien määräysten mukainen. Tarkasta ennen käyttöönottoa, että käytettävissä oleva verkkojännite vastaa laitteen tyyppikilvessä annettua käyttöjännitettä. Varmista, että ON/OFF-katkaisin ei ole asennossa I (ON). Pitkät liitäntäjohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorin käynnistymistä. Alhaisissa, alle +5° C lämpötiloissa on moottorin käynnistyminen vaikeaa raskaskulkuisuuden vuoksi. ● Kaikissa kompressoreissa on varoventtiili, joka laukeaa jos painekytkimen toiminnassa on häiriö ja takaa näin laitteen turvallisuuden. Turvaventtiili on asetettu välttämään, että ilmasäiliöihin syntyy ylipaine. Venttiili on esiasetettu tehtaalla eikä se toimi ennen kuin säiliön paine saavuttaa tämän paineen. Älä yritä säätää tai poistaa turvavälinettä. Tähän venttiilin tehtävät säätötoimenpiteet saattavat aiheuttaa vakavan loukkaantumisen. Jos tämä väline vaatii huoltoa tai korjausta, ota yhteyttä valtuutettuun korjaamoon. ● Kun letkuun, jonka kautta kompressori puhaltaa paineilmaa ulos, liitetään paineilmatyökalu, on ilmavirta letkusta liittämisen ajaksi ehdottomasti katkaistava! ● Paineilmaa voidaan käyttää moniin eri tarkoituksiin (mm. ilman pumppaukseen, paineilmatyökalujen käyttöön, maalaukseen, vesipohjaisilla pesuaineilla pesuun jne.). Kompressorin käyttö edellyttää, että kutakin yksittäistä käyttötarkoitusta koskevat määräykset tunnetaan ja niitä noudatetaan. ● Varmista, että käytettävän paineilmatyökalun ja liitosputkien (kompressorilla) ilmankulutus ja enimmäiskäyttöpaine ovat yhteensopivat paineensäätimeen asetetun paineen ja kompressorin tuottaman ilman määrän kanssa. ● Kompressorin suorituskyky on taattu toimimaan 0 - 1000 metrin korkeudella merenpinnasta.52

6.3 Pois-/päälle-katkaisin (kuvissa 7-8)

Kompressori käynnistyy vetämällä säätönupista (viit. 8) asemaan I (Päälle-). Kompressori sammuu painamalla säätönupista (viit. 8) asemaan O (Pois).

● Paineensäätimellä (viit. 7) voit säätää manometrin (viit.

6) osoittamaa painetta.

● Säädetyn paineen voit ottaa pikaliittimestä (viit. 5).

6.5 Painekytkimen säätö

Painekytkin on säädetty tehtaalla. ● Kun ylempi kalibrointiarvo on saavutettu (valmistajan koekäyttövaiheessa asettama), kompressori pysähtyy. Ilmaa käyttäessään kompressori käynnistyy uudelleen automaattisesti saavuttaessaan alemman kalibrointiarvon. ● Kompressori jatkaa automaattisesti käyntiään tällä kierroksella aina siihen saakka kunnes käännetään I/O -katkaisijasta.

– Vedä teleskooppikahvaa ulos, kunnes se lukittuu paikoilleen (Kuva 4). Huomio! Teleskooppikahva on ainoastaan yksikön vetämistä varten (Kuva 5). ÄLÄ nosta yksikköä tästä kahvasta. – Työnnä kahva kokoon painamalla sitä lukituksen avaamiseksi ensimmäiset muutamat sentit ja liuta sitten kahvaa sisään, kunnes se pysähtyy (Kuva 4). Varoitus! Nostaminen kaksin. Älä yritä nostaa kompressoria yksin. Kompressorin nosto on kahden hengen työ, jossa tarvitaan toisen ihmisen apua. Kompressori nostetaan pitäen kiinni kädensijoista 14 ja 15 (Kuva 6).

8. PUHDISTUS JA HUOLTO

Huomio! Irroita verkkopistoke ennen kaikkia puhdistus- ja huoltotoimia. Huomio! Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara! Huomio! Ennen kaikkia puhdistus- ja huoltotoimia tulee kattila tehdä paineettomaksi.

● Pidä turvalaitteet niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta. ● Suosittelemme laitteen puhdistamista aina heti käytön jälkeen. ● Älä käytä puhdistusaineita tai liuotteita; ne saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä. ● Letku ja ruiskutustyökalut tulee ennen puhdistusta irroittaa kompressorista. Kompressoria ei saa puhdistaa vedellä, liuotteilla tms.

8.2 Lauhdevesi (kuva 3)

Lauhdevesi on tyhjennettävä joka päivä avaamalla tyhjennysventtiilin (viit. 3) (painesäiliön pohjassa).

1. Tarkista, että kompressori on sammutettu.

2. Kahvasta kiinni pitämällä kallista kompressoria

tyhjennyshanaa päin niin, että se jää ala-asentoon.

3. Aukaise tyhjennyshana.

4. Pidä kompressoria kallistettuna niin kauan, että

lauhdevesi saadaan poistettua.

5. Sulje tyhjennyshana.

Huomio! Hävitä lauhdevesi ympäristönsuojelumääräysten mukaan vastaavan keräyspisteen kautta.

8.3 Turvaventtiili (viit. 10)

Turvaventtiili on säädetty painesäiliön suurinta sallittua painetta vastaavaksi. Turvaventtiilin säätöä ei saa muuttaa ei saa ottaa pois. HUOLTOVÄLIT TOIMINTO ENSIMMÄISTEN 100

Imusuodattimen puhdistus ja/tai suodatinelementin vaihto

Säiliön lauhdeveden poisto Päivittäin ja työn lopuksi.53

Kompressori pysähtyy ja käynnistyy itsestään uudelleen muutaman minuutin kuluttua. Lämpösuojan laukeaminen, syynä moottorin ylikuumeneminen. Anna kompressori jäähtyätai. Ilmastoi tila. Kompressori pysähtyy muutaman käyn -nistysyrityksen jälkeen. Lämpösuojan laukeaminen, syynä moottorin ylikuumeneminen (pistotulpan irrotus käynnin aikana, vähäinen jännite). Paina käynnistys/pysäytyspainiketta. Ilmastoi tila. Odota muutama minuutti ja kompressori käynnistyy itsestään. Kompressori ei pysähdy ja varoventtiili laukeaa. Kompressori ei toimi asianmukaisesti tai painekytkin on rikki. Irrota pistotulppa ja ota yhteys huoltokeskukseen. Kaikki muut mahdolliset toimenpiteet tulee antaa valtuutettujen Huoltokeskusten tehtäväksi. Vaadi aina alkuperäisiä varaosia. Koneen korjaaminen omin päin voi vaarantaa turvallisuutesi ja aiheuttaa takuun raukeamisen. Jotta turvaventtiili toimii hätätilanteessa oikein, tulee se toimentaa kokeeksi aika ajoin. Kierrä holkkia, kunnes se on täysin löystynyt. Vedä sitten holkkia riittävän voimakkaasti, kunnes kuulet paineilman purkautuvan (Kuva 9). Päästä sitten holkista ja kiristä se. Pidä varoventtiili ja ympäröivä alue aina puhtaana ja esteettömänä.

Huomio! Irrota pistoke verkkovirrasta, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista ja tyhjennä lauhdevesi. Säilytä kompressoria niin, että sitä ei voi ottaa luvattomasti käyttöön. Huomio! Säilytä kompressoria vain kuivissa tiloissa poissa sitä mahdollisesti luvatta käyttävien henkilöiden ulottuvilta. Älä kallista laitetta, säilytä se vain pystyasennossa! Huomio! Tyhjennä säiliö aina ennen kompressorin säilyttämistä pystyasennossa.

9. KÄYTÖSTÄPOISTO JA

UUSIOKÄYTTÖ Sähkö- ja elektroniikkalaiteromun (SER) hävittämistä koskevan direktiivin 2012/19/EU mukaisesti. Laitteessa tai pakkauksessa oleva viivattu jätesäiliö tarkoittaa sitä, että tuotetta ei saa poistaa käytöstä kotitalousjätteiden mukana. Käyttäjän on sen sijaan toimitettava tuote sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen tai luovutettava se myyjälle uuden samanlaisen laitteen oston yhteydessä. Käytöstä poistetun laitteen oikein suoritettu erillinen keräys ja sitä seuraava ympäristöystävällisesti suoritettu käsittely ja kierrätys auttavat vähentämään mahdollisia ympäristölle ja terveydelle aiheutuvia negatiivisia vaikutuksia ja edistävät laitteeseen kuuluvien materiaalien uudelleenkäyttöä ja/tai kierrätystä. Laittomasta käytöstäpoistosta rangaistaan voimassa olevien lakien mukaan.54
