MANUAL DE UTILIZADOR FMXCMS2020TE STANLEY
PT Ler com atenção o manual de instruções antes do uso
NO Fare for à brenne seg
TR Yanma tehlikesi
RO Pericol de arsuri
PT Atenção corrente eléctrica
NL Attentie, elektrische stroom
PT Protecção obrigatória do ouvido, da vista e das vias respiratórias
PT Esvazie o reservatório a cada dia
1 - Dados do fabricante
2 - Marca CE e símbolo RAEE
3 - Modelo / Código / Número de série
4 - Ar aspirado medido em (l/min) e (cfm)
5 - Ar fornecido pelo compressor medido em (l/min) e (cfm)
6 - Pressão máxima de funcionamento (bar e PSI), capacidade do reservatório (I), rotações por minuto (RPM), peso (kg)
7 - Nível de potência acústica garantido em dB(A)
Nível de potência sonora medido em dB(A)
8 - Dados elétricos: tensão de alimentação (V), frequência (Hz), corrente absorvida (A), potência em (kW) e (HP)
9 - Fator de serviço
10 - Declaração de origem
11 - Ano de produção/fabricação
NL Legenda:
9. SMALTIMENTO E RICICLAGGIO
Guardar este manual de instruções para o poder consultar no futuro

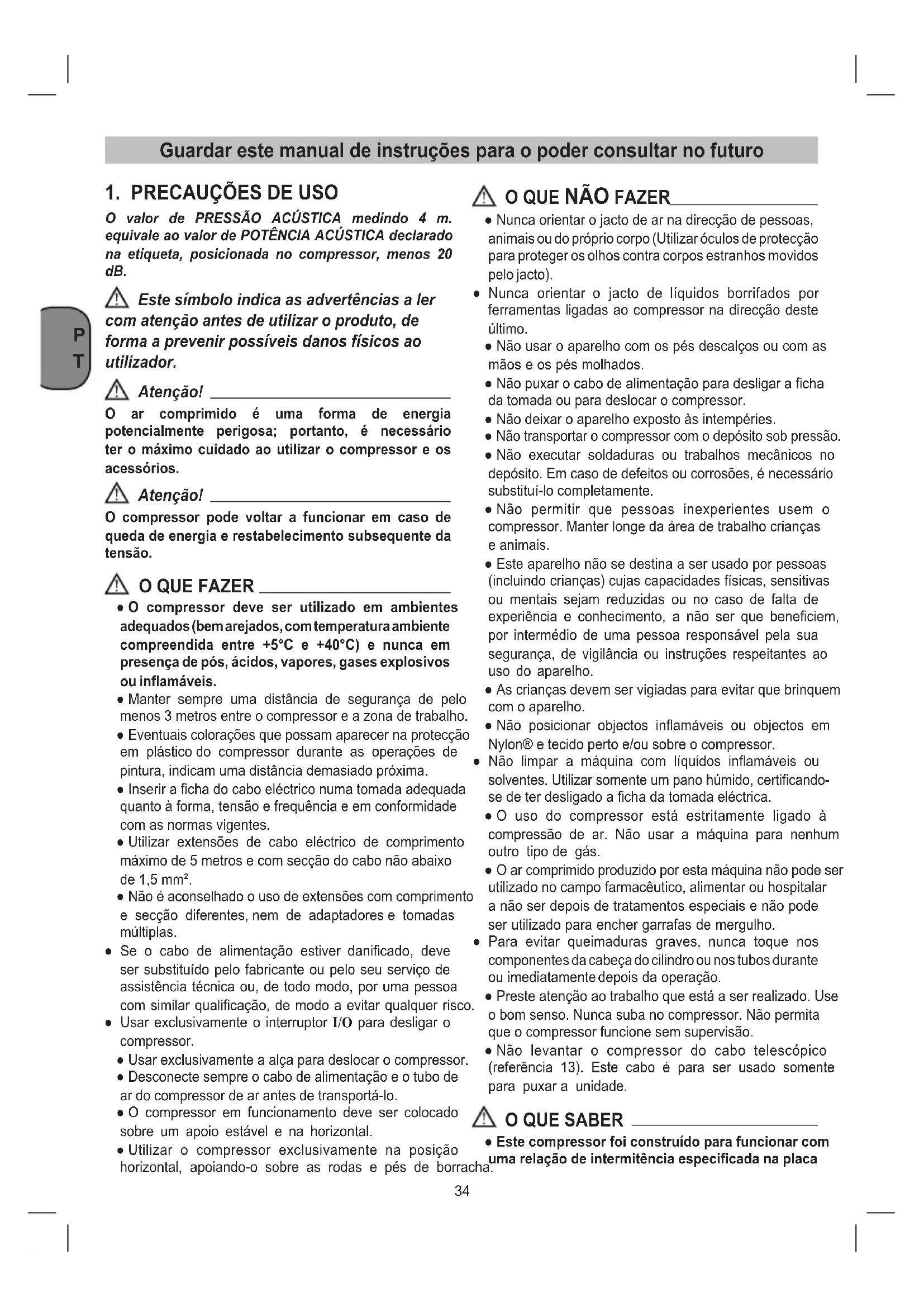

1. PRECAUÇÕES DE USO
O valor de PRESSÃO ACÚSTICA medindo 4 m. equivale ao valor de POTÊNCIA ACÚSTICA declarado na etiqueta, posicionada no compressor, menos 20 dB.
Este símbolo indica as advertências a ler com atenção antes de utilizar o produto, de forma a prevenir possíveis danos físicos ao utilizador.
Atenção!
O ar comprimido é uma forma de energia potencialmente perigosa; portanto, é necessário ter o máximo cuidado ao utilizar o compressor e os acessórios.
Atenção!
O compressor pode voltar a funcionar em caso de queda de energia e restabelecimento subsequente da tensão.
O QUE FAZER
- O compressor deve ser utilizado em ambientes adequados (bem arejados, com temperatura ambiente compreendida entre +5°C e +40°C) e nunca em presença de pós, ácidos, vapores, gases explosivos ou inflamáveis.
- Manter sempre uma distância de segurança de pelo menos 3 metros entre o compressor e a zona de trabalho.
- Eventuais colorações que possam aparecer na protecção em plástico do compressor durante as operações de pintura, indicam uma distância demasiado próxima.
- Inserir a ficha do cabo eléctrico numa tomada adequada quanto à forma, tensão e frequência e em conformidade com as normas vigentes.
- Utilizar extensões de cabo eléctrico de comprimento máximo de 5 metros e com secção do cabo não abaixo de 1,5 mm ^2 .
- Não é aconselhado o uso de extensões com comprimento e secção diferentes, nem de adaptadores e tomadas múltiplas.
- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu serviço de assistência técnica ou, de todo modo, por uma pessoa com similar qualificação, de modo a evitar qualquer risco.
- Usar exclusivamente o interruptor I/O para desligar o compressor.
- Usar exclusivamente a alça para deslocar o compressor.
- Desconecte sempre o cabo de alimentação e o tubo de ar do compressor de ar antes de transportá-lo.
- O compressor em funcionamento deve ser colocado sobre um apoio estável e na horizontal.
- Utilizar o compressor exclusivamente na posição horizontal, apoiando-o sobre as rodas e pés de borr
O QUE NÃO FAZER
- Nunca orientar o jacto de ar na direcção de pessoas, animais ou do próprio corpo (Utilizar óculos de protecção para proteger os olhos contra corpos estranhos movidos pelo jacto).
- Nunca orientar o jacto de líquidos borrifados por ferramentas ligadas ao compressor na direcção deste último.
- Não usar o aparelho com os pés descalços ou com as mãos e os pés molhados.
- Não puxar o cabo de alimentação para desligar a ficha da tomada ou para deslocar o compressor.
- Não deixar o aparelho exposto às intempéries.
- Não transportar o compressor com o depósito sob pressão.
- Não executar soldaduras ou trabalhos mecânicos no depósito. Em caso de defeitos ou corrosões, é necessário substituí-lo completamente.
- Não permitir que pessoas inexperientes usem o compressor. Manter longe da área de trabalho crianças e animais.
- Este aparelho não se destina a ser usado por pessoas (incluindo crianças) cujas capacidades físicas, sensitivas ou mentais sejam reduzidas ou no caso de falta de experiência e conhecimento, a não ser que beneficiem, por intermédio de uma pessoa responsável pela sua segurança, de vigilância ou instruções respeitantes ao uso do aparelho.
- As crianças devem ser vigiadas para evitar que brinquem com o aparelho.
- Não posicionar objectos inflamáveis ou objectos em Nylon® e tecido perto e/ou sobre o compressor.
- Não limpar a máquina com líquidos inflamáveis ou solventes. Utilizar somente um pano húmido, certificando-se de ter desligado a ficha da tomada eléctrica.
- O uso do compressor está estritamente ligado à compressão de ar. Não usar a máquina para nenhum outro tipo de gás.
- O ar comprimido produzido por esta máquina não pode ser utilizado no campo farmacêutico, alimentar ou hospitalar a não ser depois de tratamentos especiais e não pode ser utilizado para encher garrafas de mergulho.
- Para evitar queimaduras graves, nunca toque nos componentes da cabeça do cilindro ou nos tubos durante ou imediatamente depois da operação.
- Preste atenção ao trabalho que está a ser realizado. Use o bom senso. Nunca suba no compressor. Não permita que o compressor funcione sem supervisão.
- Não levantar o compressor do cabo telescópico (referência 13). Este cabo é para ser usado somente para puxar a unidade.
O QUE SABER
- Este compressor foi construído para funcionar com uma relação de intermitência especificada na placa
de dados técnicos, (por exemplo, S3 50 % significa 5 minutos de trabalho e 5 minutos de pausa) para evitar um sobreaquecimento excessivo do motor eléctrico. Se isso acontecer, intervem a protecção térmica com a qual o motor está equipado, interrompendo automaticamente a corrente eléctrica quando a temperatura estiver demasiado elevada. Quando voltam as condições normais de temperatura, o motor reactiva-se automaticamente.
- Todos os compressores estão equipados com uma válvula de segurança que intervem em caso de funcionamento irregular do pressostato garantindo a segurança da máquina.
A válvula de segurança é configurada para evitar a pressurização excessiva dos reservatórios de ar. Esta válvula é pré-configurada de fábrica e não funciona se graves. Se este dispositivo requerer assistência ou manutenção, consulte um Centro de Atendimento Autorizado.
- Durante a operação de montagem duma ferramenta, é obrigatória a interrupção do fluxo de ar na saída.
- A utilização do ar comprimido nos diversos usos previstos (insuflação, ferramentas pneumáticas, pintura, lavagem com detergentes somente com base aquosa, etc.) implica o conhecimento e o respeito das normas previstas em cada caso separadamente.
- Verifique se o consumo de ar e a máxima pressão de funcionamento da ferramenta pneumática e dos tubos de ligação (com o compressor) a utilizar, são compatíveis com a pressão configurada no regulador de pressão ao com a quantidade de ar fornecida pelo compressor.
- O desempenho do compressor é garantido para um funcionamento entre 0 e 1000 metros acima do nível esdo mar.
2. DESCRIÇÃO DO APARELHO (Fig. 1)
- Filtro de ar da admissão
- Recipiente sob pressão
- Torneira de evacuação da condensação do depósito
- Apoio
- Acoplamento rápido (ar comprimido regulado)
- Manómetro (pode consultar-se a pressão ajustada)
- Regulador de pressão
- Interruptor para ligar/desligar
- Pega de transporte
- Válvula de segurança
- Roda
- Manómetro (pode consultar-se a pressão do reservatório)
- Cabo telescópico
3. CONTEÚDO DA EMBALAGEM
- Compressor de ar
- Manual de instruções e outros documentos
4. ÁREA DE APLICAÇÃO
O compressor destina-se à produção de ar comprimido para ferramentas que funcionam a ar comprimido.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para usocomercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizadono comércio, artesanato ou indústria ou emactividades equiparáveis.
A máquina só pode ser utilizada para os fins a que sedestina. Qualquer outro tipo de utilização éconsiderado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.
5. INSTRUÇÕES DE MONTAGEM
- Verifique se o aparelho apresenta danos de transporte. No caso de eventuais danos informe de imediato o transitário, que transportou o compressor.
- O compressor dever ser instalado perto do consumidor.
- Deve evitar tubos de ar e cabos de alimentação longos (cabo de extensão).
- Cuidado com o ar aspirado seco e sem pó.
- Não monte o compressor em salas húmidas ou molhadas.
- O compressor só pode ser colocado em funcionamento em salas apropriadas (bem arejadas, temperatura ambiente +5°C até +40°C). Na sala não se podem encontrar poeiras, ácidos, vapores, explosivos ou gases inflamáveis.
- O compressor foi concebido para a utilização em salas secas. A utilização não é permitida em áreas onde ocorra a projecção de água.
6. COLOCAÇÃO EM FUNCIONAMENTO
6.1 Montagem do filtro de ar (se ainda não estiver montado)
Remova os tampões de transporte com uma chave de fendas ou ferramenta parecida e aparafuse o filtro de ar (1) ao aparelho (Fig. 2a-2b).
Se fornecido, insira o tubo de aspiração na tampa do filtro (Fig. 2c).
6.2 Ligação à rede
O compressor encontra-se munido de um cabo eléctrico com ficha Schuko. Inserir a ficha do cabo eléctrico numa tomada adequada quanto à forma, tensão e frequência e em conformidade com as normas vigentes. Antes da colocação em funcionamento, certifique-se de que a tensão de rede corresponde à tensão de serviço constante na chapa de potência da máquina. Certifique-se de que o interruptor ON / OFF não esteja na posição I (ON). Os
cabos de alimentação longos, as extensões, os tambores para cabos, etc. causam queda de tensão e podem impossibilitar o arranque do motor. Com temperaturas inferiores a +5°C, a falta de mobilidade compromete o arranque do motor.
6.3 Interruptor para ligar/desligar (Fig. 7-8)
O compressor é ligado quando puxar o botão (referência 8) na posição I (ligar).
Para desligar o compressor tem de pressionar o botão (referência 8) na posição O (desligar).
6.4 Regulação da pressão
- Com o regulador de pressão (referência 7) pode ajustar a pressão no manómetro (referência 6).
- A pressão ajustada pode ser retirada no acoplamento rápido (referência 5).
6.5 Ajuste do interruptor de pressão
O interruptor de pressão é ajustado na fábrica.
- Alcançado o valor de afinação superior (definido pelo construtor em fase de ensaio), o compressor pára.
Utilizando ar, o compressor reinicia automaticamente quando é alcançado o valor de afinação inferior.
- O compressor continua a funcionar com este ciclo em automático até o interruptor I/O não ser premido.
7. TRANSPORTE
– Puxe a alça telescópica para fora até que trave no lugar (Fig. 4).
Cuidado!
A alça telescópica é apenas para puxar a unidade (Fig. 5).
NÃO eleve a unidade por essa alça.
- Para retrain a alça, aplique pressão durante as primeiras polegadas para destravar e, em seguida, deslize a alça em sentido reto até que ela pare (Fig. 4).
Atenção!
Eleve com duas pessoas.
Não tente elevar o compressor sozinho.
Elevar o compressor é uma operação para duas pessoas, ou seja, é necessária a assistência de pessoa. O compressor é elevado agarrando-se ambas as alças 14 e 15 (Fig. 6).
8. PARA LIMPEZA E MANUTENÇÃO
Atenção!
Retire a ficha de corrente da respectiva tomada sempre que sejam realizados trabalhos de limpeza e de manutenção.
Atenção!
Espere até que o compressor esteja completamente frio! Perigo de queimaduras!
Atenção!
Retire a pressão do reservatório antes de efectuar todos os trabalhos de limpeza e de manutenção.
8.1 Limpeza
- Mantenha os dispositivos de segurança o mais limpos possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão.
- Aconselhamos a limpeza do aparelho imediatamente após cada utilização.
- Não utilize detergentes ou solventes, pois estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho.
- Antes da limpeza separe a mangueira e os respectivos bicos do compressor. Não limpe o compressor com água, solventes ou outros produtos.
8.2 Água condensada (Fig. 3)
A água de condensação deve ser drenada a cada dia, abrindo a válvula de drenagem (referência 3) (na parte inferior do recipiente sob pressão).
- Verifique se o compressor está desligado.
- Segurando-o pela alça, inclinar o compressor em direção da válvula de drenagem de forma tal que esta se encontre na posição mais baixa.
- Abrir a válvula de drenagem.
- Mantener o compressor inclinado até que toda a condensa tenha saido do reservatorio.
- Fechar a válvula de drenagem.
Atenção!
Elimine a água condensada de forma ecológica num local de recolha próprio.
8.3 Válvula de segurança (referência 10)
outra A válvula de segurança é ajustada pela pressão admissível do recipiente sob pressão.
Não é permitido ajustar a válvula de segurança. Para
| TABELA – INTERVALOS DE MANUTENÇÃO | |||
| FUNÇÃO | APÓS AS PRIMEIRAS 100 HORAS | A CADA 100 HORAS | |
| Limpeza do filtro de aspiração e/ou substituição do elemento filtrador | ● | ● | |
| Saída Condensa do reservatório | Diariamente e no final do trabalho. | ||
que a válvula de segurança funcione correctamente em caso de necessidade, deverá ser accionada de tempos a tempos. Rodar a porca de anel até ficar completamente solta. Portanto, puxar a porca com força suficiente até sentir o ar comprimido a sair (Fig. 9). Em seguida, soltar novamente a porca e parafusá-la.
Manter sempre a válvula de segurança e a zona circundante limpas e desobstruídas.
8.4 Armazenagem
Atenção!
Retire a ficha da tomada de corrente, faça sair o ar do aparelho e de todas as ferramentas de ar comprimido ligadas ao mesmo e drene a condensação. Desligue o compressor de modo a evitar uma entrada em funcionamento indesejada.
Atenção!
Só guardar o compressor num espaço seco e inaccessível a estranhos. Não virar, guardar de
Cuidado!
Sempre drene o tanque antes de armazenar o compressor na posição vertical.
9. ELIMINAÇÃO E RECICLAGEM
Nos termos da Diretiva 2012/19/UE no descarte de rejeitos de aparelhos e eletrónicos (RAEE).
O símbolo de proibido jogar em recipiente de lixo colocado no equipamento ou em sua embalagem indica que o produto, no final de sua vida útil, deve ser descartado separadamente dos outros resíduos. O usuário deverá portanto levar o equipamento no final de sua vida útil para idôneos centros de coleta diferenciada de resíduos eletrônicos e eletrotécnicos, ou devolve-lo ao revendedor no momento da compra de um novo equipamento de tipo equivalente, na razão de um para um.
A adequada coleta diferenciada do equipamento sem uso, para reciclagem, tratamento e correto descarte no ambiente, ajuda a evitar possíveis efeitos negativos no meio ambiente e na saúde e favorece a reutilização e/ou reciclagem dos materiais que compõem o equipamento.
O descarte impróprio do produto pelo usuário implica na aplicação de sanções administrativas prevista na normativa vigente.
10. POSSÍVEIS ANOMALIAS E RESPECTIVAS INTERVENÇÕES ADMITIDAS
| Anomalia Causa | Intervenção | |
| O compressor pára e reactiva-se autono -mamente depois de alguns minutos. | Intervenção da protecção térmica por causa de sobreaquecimento do motor. | Deixe o compressor esfriar. Arejar o local. |
| O compressor pára depois de algumas tentativas de arranque. | Intervenção da protecção térmica por causa de sobreaquecimento do motor (desconexão da ficha durante o andamento, reduzida tensão de alimentação). | Accionar o interruptor de andamento e paragem. Arejar o local. Aguardar alguns minutos que o compressor reactiva-se autonomamente. |
| O compressor pára depois de algumas tentativas de arranque. | Funcionamento não regular do compressor ou mau funcionamento do pressostato. | Desconectar a ficha e dirigir-se ao centro de assistência. |
Qualquer outra intervenção deve ser executada pelos Centros de Assistência autorizados, pedindo peças sobresselentes originais. A alteração da máquina pode comprometer a segurança e, em todo o caso, invalida a respectiva garantia.
