INSTRUKCJA OBSŁUGI FMXCMS2020TE STANLEY

Instrukcje obsługi (Tłumaczenie oryginalnej instrukcji)

Wszystkie dane identyfikacyjne: producent, model, kod i numer seryjny zostały wskazane na oznaczeniu CE przyklejonym na ostatniej stronie niniejszej instrukcji.

DANE TECHNICZNE: Odnosi się do etykietki znajdującej się na ostatniej strony instrukcji obsługi

3 - Model / Kod / Numer seryjny

4 - Wciągane powietrze mierzone w (l/min) i (cfm)

Powietrze wydmuchane przez kompresor mierzony w (l/min) i (cfm)

6 - Maksymalne ciśnienie pracy (bar i PSI), pojemność zbiornika (l),

obroty na minutę (RPM), ciężar (kg)

7 - Poziom mocy akustycznej gwarantowanej w dB(A)

Mierzony poziom mocy akustycznej w dB(A)

8 - Dane elektryczne: napięcie zasilania (V), częstotliwość (Hz),

pobrany prąd (A), moc w (kW) i (HP)

9 - Współczynnik pracy

10 - Deklaracja pochodzenia

11 - Rok produkcji/wyrób

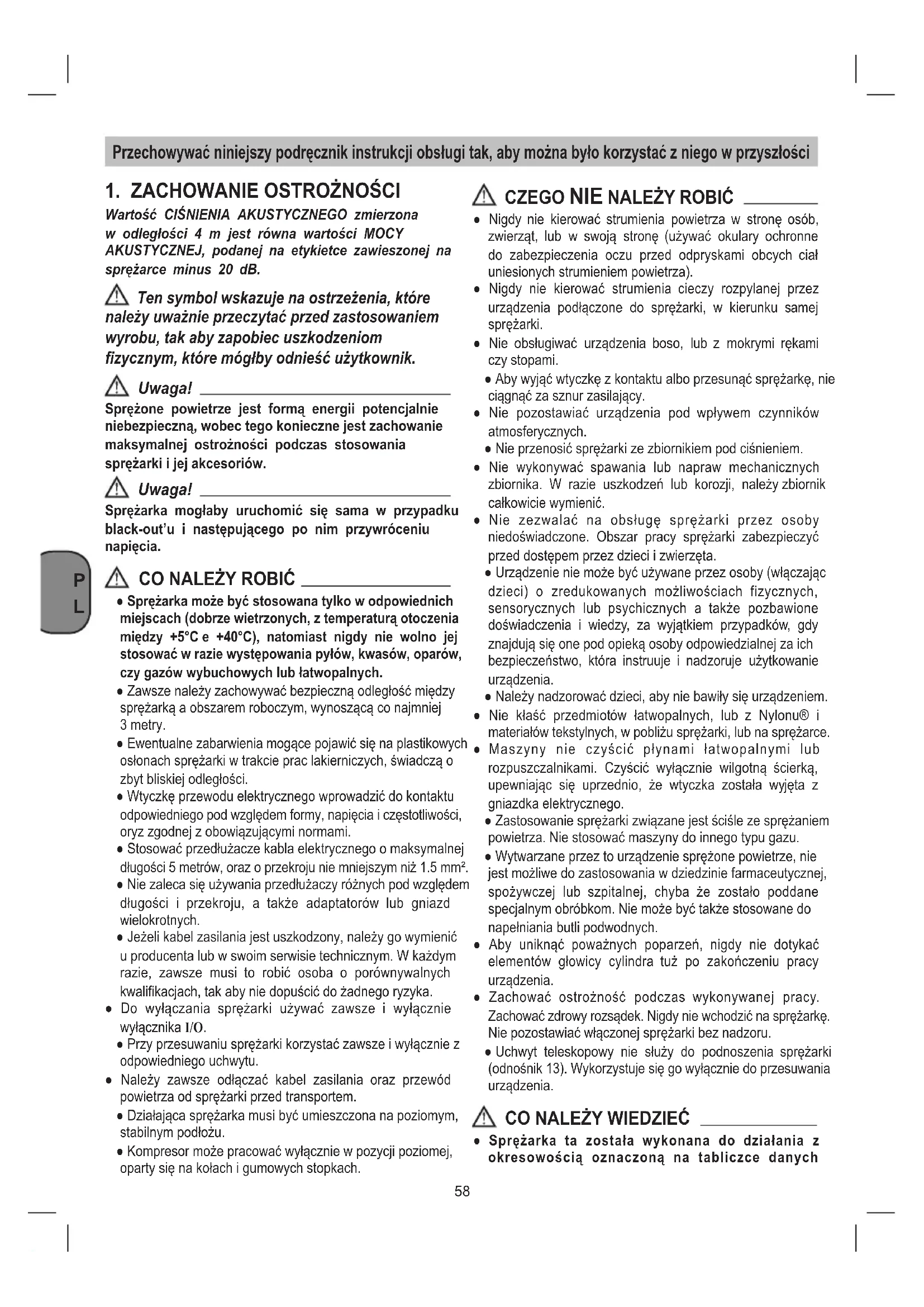

Wartość CIŚNIENIA AKUSTYCZNEGO zmierzona w odległości 4 m jest równa wartości MOCY AKUSTYCZNEJ, podanej na etykietce zawieszonej na sprężarce minus 20 dB. Ten symbol wskazuje na ostrzeżenia, które należy uważnie przeczytać przed zastosowaniem wyrobu, tak aby zapobiec uszkodzeniom zycznym, które mógłby odnieść użytkownik. Uwaga! Sprężone powietrze jest formą energii potencjalnie niebezpieczną, wobec tego konieczne jest zachowanie maksymalnej ostrożności podczas stosowania sprężarki i jej akcesoriów. Uwaga! Sprężarka mogłaby uruchomić się sama w przypadku black-out’u i następującego po nim przywróceniu napięcia.

● Sprężarka może być stosowana tylko w odpowiednich miejscach (dobrze wietrzonych, z temperaturą otoczenia między +5°C e +40°C), natomiast nigdy nie wolno jej stosować w razie występowania pyłów, kwasów, oparów, czy gazów wybuchowych lub łatwopalnych. ● Zawsze należy zachowywać bezpieczną odległość między sprężarką a obszarem roboczym, wynoszącą co najmniej 3 metry. ● Ewentualne zabarwienia mogące pojawić się na plastikowych osłonach sprężarki w trakcie prac lakierniczych, świadczą o zbyt bliskiej odległości. ● Wtyczkę przewodu elektrycznego wprowadzić do kontaktu odpowiedniego pod względem formy, napięcia i częstotliwości, oryz zgodnej z obowiązującymi normami. ● Stosować przedłużacze kabla elektrycznego o maksymalnej długości 5 metrów, oraz o przekroju nie mniejszym niż 1.5 mm². ● Nie zaleca się używania przedłużaczy różnych pod względem długości i przekroju, a także adaptatorów lub gniazd wielokrotnych. ● Jeżeli kabel zasilania jest uszkodzony, należy go wymienić u producenta lub w swoim serwisie technicznym. W każdym razie, zawsze musi to robić osoba o porównywalnych kwalikacjach, tak aby nie dopuścić do żadnego ryzyka. ● Do wyłączania sprężarki używać zawsze i wyłącznie wyłącznika I/O. ● Przy przesuwaniu sprężarki korzystać zawsze i wyłącznie z odpowiedniego uchwytu. ● Należy zawsze odłączać kabel zasilania oraz przewód powietrza od sprężarki przed transportem. ● Działająca sprężarka musi być umieszczona na poziomym, stabilnym podłożu. ● Kompresor może pracować wyłącznie w pozycji poziomej, oparty się na kołach i gumowych stopkach.

CZEGO NIE NALEŻY ROBIĆ

● Nigdy nie kierować strumienia powietrza w stronę osób, zwierząt, lub w swoją stronę (używać okulary ochronne do zabezpieczenia oczu przed odpryskami obcych ciał uniesionych strumieniem powietrza). ● Nigdy nie kierować strumienia cieczy rozpylanej przez urządzenia podłączone do sprężarki, w kierunku samej sprężarki. ● Nie obsługiwać urządzenia boso, lub z mokrymi rękami czy stopami. ● Aby wyjąć wtyczkę z kontaktu albo przesunąć sprężarkę, nie ciągnąć za sznur zasilający. ● Nie pozostawiać urządzenia pod wpływem czynników atmosferycznych. ● Nie przenosić sprężarki ze zbiornikiem pod ciśnieniem. ● Nie wykonywać spawania lub napraw mechanicznych zbiornika. W razie uszkodzeń lub korozji, należy zbiornik całkowicie wymienić. ● Nie zezwalać na obsługę sprężarki przez osoby niedoświadczone. Obszar pracy sprężarki zabezpieczyć przed dostępem przez dzieci i zwierzęta. ● Urządzenie nie może być używane przez osoby (włączając dzieci) o zredukowanych możliwościach fizycznych, sensorycznych lub psychicznych a także pozbawione doświadczenia i wiedzy, za wyjątkiem przypadków, gdy znajdują się one pod opieką osoby odpowiedzialnej za ich bezpieczeństwo, która instruuje i nadzoruje użytkowanie urządzenia. ● Należy nadzorować dzieci, aby nie bawiły się urządzeniem. ● Nie kłaść przedmiotów łatwopalnych, lub z Nylonu® i materiałów tekstylnych, w pobliżu sprężarki, lub na sprężarce. ● Maszyny nie czyścić płynami łatwopalnymi lub rozpuszczalnikami. Czyścić wyłącznie wilgotną ścierką, upewniając się uprzednio, że wtyczka została wyjęta z gniazdka elektrycznego. ● Zastosowanie sprężarki związane jest ściśle ze sprężaniem powietrza. Nie stosować maszyny do innego typu gazu. ● Wytwarzane przez to urządzenie sprężone powietrze, nie jest możliwe do zastosowania w dziedzinie farmaceutycznej, spożywczej lub szpitalnej, chyba że zostało poddane specjalnym obróbkom. Nie może być także stosowane do napełniania butli podwodnych. ● Aby uniknąć poważnych poparzeń, nigdy nie dotykać elementów głowicy cylindra tuż po zakończeniu pracy urządzenia. ● Zachować ostrożność podczas wykonywanej pracy. Zachować zdrowy rozsądek. Nigdy nie wchodzić na sprężarkę. Nie pozostawiać włączonej sprężarki bez nadzoru. ● Uchwyt teleskopowy nie służy do podnoszenia sprężarki (odnośnik 13). Wykorzystuje się go wyłącznie do przesuwania urządzenia.

● Sprężarka ta została wykonana do działania z okresowością oznaczoną na tabliczce danych Przechowywać niniejszy podręcznik instrukcji obsługi tak, aby można było korzystać z niego w przyszłościP

technicznych (na przykład S3 50 % oznacza 5 minut pracy i 5 minut przerwy), aby zapobiec zbytniemu przegrzaniu silnika elektrycznego. Gdyby to nastąpiło, zainterweniowałoby zabezpieczinie termiczne, w które wyposażony jest silnik, automatycznie przerywając dopływ prądu elektrycznego, gdy temperatura byłaby zbyt wysoka. Po odzyskaniu stanu normalnej temperatury, silnik ponownie włącza się automatycznie. ● Wszystkie sprężarki posiadają zawór bezpieczeństwa, włączający się w razie niewłaściwego funkcjonowania presostatu, zapewniając bezpieczeństwo urządzenia. Zawór bezpieczeństwa zapobiega wytworzeniu nadmiernego ciśnienia w zbiornikach powietrza. Ten zawór jest kongurowany fabrycznie i nie będzie działać do momentu, aż w zbiorniku wytworzy się takie ciśnienie. Nie należy próbować usunąć ani wyregulować tego urządzenia zabezpieczającego. Wszelkie regulacje zaworu mogą spowodować poważne obrażenia. Jeśli to urządzenie wymaga konserwacji lub naprawy, należy skontaktować się z Autoryzowanym centrum serwisowym. ● W trakcie czynności montażowych jakiegoś narzędzia, konieczne jest przerwanie przepływu powietrza na wyjściu. ● Użycie sprężonego powietrza przy różnych dopuszczalnych zastosowaniach (nadmuchiwanie, narzędzia pneumatyczne, lakierowanie, mycie z użyciem detergentów na bazie wodnej, itd.), wymaga znajomości i obowiązku przestrzegania obowiązujących przepisów, dotyczących poszczególnych przypadków. ● Sprawdzić, czy zużycie powietrza i maksymalne ciśnienie eksploatacji używanego narzędzia pneumatycznego i rur połączeniowych (ze sprężarką) jest kompatybilne z ciśnieniem, ustawionym na regulatorze ciśnienia oraz z ilością powietrza wytwarzanego przez sprężarkę. ● Sprężarka zapewnia podane parametry robocze w przypadku eksploatacji na wysokości od 0 do 1000 metrów nad poziomem morza.

2. OPIS URZĄDZENIA (Rys. 1)

1. Filtr zasysanego powietrza

2. Zbiornik cisnieniowy

3. Kurek spustu skroplin ze zbiornika

5. Szybkozłączka (regulowane powietrzeciśnieniowe)

6. Manometr (ustawione ciśnienie może byćodczytane)

7. Regulator ciśnienia

8. Włącznik / Wyłącznik

9. Uchwyt do transportu

10. Zawór bezpieczeństw

12. Manometr (może być odczytane ciśnienie wzbiorniku)

13. Uchwyt teleskopowy

3. ZAWARTOŚĆ OPAKOWANIA

● Sprężarka powietrza ● Instrukcja obsługi i pozostałe dokumenty

4. OBSZAR ZASTOSOWANIA

Kompresor służy do pozyskiwania sprężonegopowietrza dla narzędzi pneumatycznych. Używać urządzenia wyłącznie zgodnie z jegoprzeznaczeniem. Każde użycie, odbiegające odopisanego w niniejszej instrukcji jest niezgodne zprzeznaczeniem urządzenia. Za powstałe w wynikuniewłaściwego użytkowania szkody lub zranieniaodpowiedzialność ponosi użytkownik/ właściciel, anie producent. Proszę pamiętać o tym, że nasze urządzenie nie jestprzeznaczone do zastosowania zawodowego,rzemieślniczego lub przemysłowego. Umowagwarancyjna nie obowiązuje, gdy urządzenie byłostosowane w zakładach rzemieślniczych,przemysłowych lub do podobnych działalności.

5. WSKAZÓWKI DO USTAWIANIA

● Należy sprawdzić, czy urządzenie nie zostałouszkodzone podczas transportu. Ewentualneszkody zgłosić natychmiast rmie transportowej,która dostarczyła kompresor. ● Kompresor powinien być ustawiony w pobliżuużytkownika. ● Unikać długich przewodów powietrznych idługich przewodów doprowadzających (przedłużaczy). ● Zwracać uwagę na suche i wolne od kurzupowietrze zasysane. ● Nie stawiać kompresora w wilgotnym lub mokrympomieszczeniu. ● Kompresor musi być używany w nadających siędo tego pomieszczeniach (dobrze wietrzonych, otemperaturze od +5°C do 40°C). Wpomieszczeniu nie mogą się znajdować pyły,kwasy, opary, eksplodujące lub łatwopalne gazy. ● Kompresor przeznaczony jest do zastosowania wsuchych pomieszczeniach. Niedozwolone jestużycie w branżach, gdzie stosuje się wodęrozpryskową.

6.1 Montaż ltra zasysanego powietrza

(Jeśli nie, jest już zamontowany) Śrubokrętem lub podobnym narzędziem wyciągnąćzatyczkę do transportu i przykręcić do urządzenia ltrzasysanego powietrza (odn. 1) (rys. 2a-2b). Jeśli jest dostarczany w zestawie, włożyć przewód ssący do pokrywy ltra (rys. 2c).

6.2 Napięcie sieciowe

Kompresor jest wyposażony w kabel zasilający zwtyczką z zestykiem ochronnym. Wtyczkę przewodu elektrycznego wprowadzić do kontaktu odpowiedniego pod względem formy, napięcia i częstotliwości, oryz zgodnej z obowiązującymi normami. Przed użyciem zwrócić uwagę nato, czy napięcie znamionowe zgadza się z napięciemroboczym podanym na tabliczce znamionowejurządzenia. Upewnić się, że przełącznik ON/OFF nie jest w pozycji I (ON). DługieP

przewody doprowadzające jakprzedłużacze, kable bębnowe itd. powodują spadeknapięcia i mogą uszkodzić rozruch silnika. Przyniskich temperaturach poniżej +5°C rozruch silnikajest utrudniony.

6.3 Włącznik/wyłącznik (rys. 7-8)

Poprzez wyciągnięcie przycisku (odnośnik 8) kompresor zostaje włączony (pozycji I) (Wł). Aby wyłączyć kompresor trzeba wcisnąć przycisk (odnośnik

8) (pozycji O) (Wył).

6.4 Regulacja ciśnienia

● Dzięki regulatorowi ciśnienia (odnośnik 7) może byćustawione ciśnienie na manometrze (odnośnik 6). ● Ustawione ciśnienie może być przejęte przezszybkozłączkę (odnośnik 5).

6.5 Regulacja włącznika ciśnieniowego

Włącznik ciśnieniowy ustawiany jest fabrycznie. ● Po osiągnięciu wyższej wartości (nastawionej przez producenta w fazie odbioru technicznego), sprężarka zatrzymuje się. Używając powietrza sprężarka ponownie włącza się automatycznie, gdy dojdzie do niższego poziomu. ● Sprężarka automatycznie powtarza ten cykl, póki nie zmienimy pozycji wyłącznika I/O.

– Wyciągnąć rękojeść teleskopową na zewnątrz, aż do zablokowania (Rys. 4). Ostrzeżenie! Rękojeść teleskopowa służy wyłącznie do ciągnięcia urządzenia (Rys. 5). Nie należy podnosić urządzenia za tę rękojeść. – Aby złożyć rączkę, należy nacisnąć kilka pierwszych centymetrów, aby ją odblokować, a następnie wsunąć uchwyt do oporu (Rys. 4). Uwaga! Ciężar do podnoszenia przez dwie osoby. Nie należy próbować samodzielnie podnosić sprężarki. Podnoszenie sprężarki jest czynnością dwuosobową, wymagającą pomocy innej osoby. Sprężarka jest podnoszona za pomocą uchwytów ręcznych 14 i 15 (Rys. 6).

8. CZYSZCZENIE I KONSERWACJA

Uwaga! Przed rozpoczęciem każdej pracy związanej zkonserwacją i czyszczeniem wyjąć wtyczkę zgniazdka. Uwaga! Poczekać aż kompresor całkowicie ostygnie!Niebezpieczeństwo poparzenia! Uwaga! Przed przeprowadzaniem czyszczenia lubkonserwacji usunąć ciśnienie ze zbiornika.

● Elementy zabezpieczające utrzymywać wczystości. Urządzenie wycierać czystąściereczką lub przedmuchiwać sprężonympowietrzem o niskim ciśnieniu. ● Zaleca się czyszczenie urządzenia bezpośredniopo każdorazowym użyciu. ● Nieużywać żadnych środków czyszczących anirozpuszczalników; mogą one uszkodzić częściurządzenia wykonane z tworzywa sztucznego.Należy uważać, aby do wnętrza urządzenia niedostała się woda. ● Przed czyszczeniem kompresora odłączyć wąż iurządzenia natryskowe. Kompresora nie czyścićwodą, rozpuszczalnikiem i podobnymi środkami.

8.2 Skropliny (rys. 3)

Skroplona woda musi być zlewana codziennie poprzez otwarcie zaworu spustowego (odnośnik 3) (na dole naczynia ciśnieniowego).

1. Sprawdzić czy sprężarka jest wyłączona.

2. Trzymając za uchwyt przechylić sprężarkę w kierunku

kurka spustowego, w taki sposób, aby znalazł się w najniższym położeniua.

3. Otworzyć kurek spustowy.

4. Przytrzymać sprężarkę przechyloną, dopóki całe

skropliny nie zostaną usunięte ze zbiornika.

5. Zamknąć kurek spustowy.

Uwaga! Odpowiednio utylizowaćskropliny przez dostarczenie do odpowiedniegopunktu zbiorczego.

8.3 Zawór bezpieczenstwa (odn. 10)

Zawór bezpieczeństwa ustawiony jest na najwyższe dopuszczalne ciśnienie zbiornika ciśnieniowego.

TABELA – PRZERWY W KONSERWACJI

FUNKCJA PO PIERWSZYCH 100 GODZINACH CO 100 GODZIN Czyszczenie ltra zasysającego i/lub wymiana elementu ltrującego

Odprowadzanie skroplin ze zbiornika Codziennie i po zakończeniu pracyP

Niedopuszczalna jest samodzielna zmiana ustawień zaworu bezpieczeństwa. Aby być pewnym że zawór bezpieczeństwa właściwie funkcjonuje należy od czasu do czasu ręcznie wymusić jego zadziałanie. Obrócić nakrętkę i całkowicie ją poluzować. Następnie pociągnąć nakrętkę z odpowiednią siłą, aż będzie słychać uchodzące sprężone powietrze (Rys. 9). Następnie zwolnić nakrętkę i ponownie ją przykręcić. Zawór bezpieczeństwa i obszar dookoła niego utrzymywać zawsze w czystości, bez przeszkadzających przedmiotów..

Uwaga! Odłączyć wtyczkę od gniazda, odpowietrzyć urządzenie i wszystkie podłączone do niego narzędzia pod sprężonym powietrzem oraz odprowadzić skropliny. Odstawić kompresor w taki sposób, żeby nie mógł byc użytkowany przez osoby nieupoważnione. Uwaga! Kompresor przechowywać w suchym i niedostępnym dla nieupoważnionych osób miejscu. Nie przechylać urzadzenia, urzadzenieprzechowywac w pozycji stojącej! Ostrzeżenie! Zawsze opróżniać zbiornik przed składowaniem sprężarki w pozycji pionowej.

W myśl Dyrektywy 2012/19/UE w sprawie usuwania zużytego sprzętu elektrycznego i elektronicznego (WEEE). Przekreślony symbol kubła na śmieci, umieszczony na urządzeniu lub jego opakowaniu wskazuje, że produkt nie może być wyrzucany razem z innymi odpadami po zakończeniu okresu eksploatacji. Dlatego też obowiązkiem użytkownika jest przekazanie urządzenia, którego okres eksploatacji został zakończony, do specjalnych ośrodków zajmujących się selektywną zbiórką odpadów elektronicznych i elektrotechnicznych lub przekazanie go do sprzedawcy w przypadku dokonywania zakupu nowego podobnego urządzenia, w stosunku jeden do jednego. Odpowiednio przeprowadzona selektywna zbiórka odpadów, umożliwiająca następnie przekazanie urządzenia do recyrkulacji, przeróbki i kompatybilnej likwidacji środkowiskowej, przyczynia się do uniknięcia możliwych skutków negatywych wywieranych dla środowiska i zdrowia oraz sprzyja ponownemu zastosowaniu i/lub recyrkulacji materiałów, z których składa się urządzenie. Nielegalna likwidacja urządzenia przeprowadzona przez użytkownika powoduje nałożenie sankcji administracyjnych przewidzianych przez obowiązujące przepisy.

10. MOŻLIWE USTERKI I ODNOŚNE DOPUSZCZALNE INTERWENCJE

Usterka Powód Interwencja Sprężarka zatrzymuje się i samodzielnie włącza ponownie po kilku minutach. Interwencja zabezpieczenia termicznego z powodu przegrzania silnika. Pozwolić sprężarce ostygnąć. Przewietrzyć lokal. Sprężarka zatrzymuje się po kilku próbach rozruchu. Interwencja zabezpieczenia termicznego, z powodu przegrzania silnika (wyjęcie wtyczki w trakcie pracy, zbyt małe napięcie zasilania). Uruchomić wyłącznik zatrzymania pracy maszyny. Przewietrzyć lokal. Poczekać kilka minut i sprężarka włączy się samodzielnie. Sprężarka nie zatrzymuje się i włącza się zawór bezpieczeństwa. Nieregularne działanie sprężarki lub nieprawidłowe działanie presostatu. Wyjąć wtyczkę i zwrócić się do Centrum Pomocy Technicznej. Jakakolwiek inna interwencja musi być wykonywana przez autoryzowany Serwis Techniczny, wymagając oryginalnych części zamiennych. Złe obchodzenie się z maszyną może narazić bezpieczeństwo i w każdym razie pozbawia ważności odnośną gwarancję.62

1. POUŽÍTIE OPATRENÍ
