Caractéristiques Techniques	Compresseur à piston, puissance de 2 HP, débit d'air de 180 L/min, pression maximale de 8 bars.
Utilisation	Idéal pour les travaux de bricolage, gonflage de pneus, nettoyage à air comprimé et alimentation d'outils pneumatiques.
Maintenance	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air et purger l'eau du réservoir.
Sécurité	Utiliser des lunettes de protection, ne pas dépasser la pression maximale, et ne pas toucher les pièces chaudes.
Informations Générales	Poids : 30 kg, dimensions : 80 x 40 x 70 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - FMXCMS2020TE STANLEY

Comment démarrer le compresseur STANLEY FMXCMS2020TE?

Pour démarrer le compresseur, branchez-le sur une prise électrique appropriée, assurez-vous que le réservoir d'air est vide, puis allumez l'interrupteur d'alimentation.

Que faire si le compresseur ne démarre pas?

Vérifiez d'abord que le compresseur est correctement branché. Assurez-vous que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, vérifiez les fusibles et les disjoncteurs.

Comment régler la pression de sortie d'air?

Utilisez le manomètre pour vérifier la pression actuelle et tournez le régulateur de pression jusqu'à atteindre la pression désirée. Assurez-vous de ne pas dépasser la pression maximale recommandée.

Le compresseur fait un bruit anormal, que faire?

Si vous entendez un bruit inhabituel, éteignez le compresseur immédiatement et débranchez-le. Vérifiez les connexions et l'état des pièces mobiles. Si le problème persiste, contactez un professionnel.

Comment entretenir le compresseur STANLEY FMXCMS2020TE?

Pour entretenir le compresseur, videz régulièrement le réservoir d'air, nettoyez les filtres, et vérifiez les niveaux d'huile si applicable. Consultez le manuel d'utilisation pour des instructions spécifiques.

Que faire si le compresseur ne produit pas d'air?

Vérifiez que le compresseur est correctement alimenté, que le réservoir est rempli d'air, et que les tuyaux et accessoires ne sont pas obstrués. Inspectez également le régulateur de pression.

Quelle est la capacité du réservoir du compresseur STANLEY FMXCMS2020TE?

La capacité du réservoir est de 20 litres.

Le compresseur surchauffe, que faire?

Si le compresseur surchauffe, éteignez-le immédiatement et laissez-le refroidir. Assurez-vous que les évents ne sont pas obstrués et que le compresseur fonctionne dans un environnement bien ventilé.

Comment savoir si le filtre à air doit être remplacé?

Vérifiez le filtre à air régulièrement. S'il est sale ou obstrué, il doit être nettoyé ou remplacé pour assurer un fonctionnement optimal.

Où puis-je trouver des pièces de rechange pour le compresseur?

Vous pouvez trouver des pièces de rechange auprès de revendeurs agréés STANLEY ou sur des sites de vente en ligne spécialisés.

Le manuel d'utilisation est-il disponible en ligne?

Oui, le manuel d'utilisation du compresseur STANLEY FMXCMS2020TE est disponible sur le site officiel de STANLEY dans la section support.

MODE D'EMPLOI FMXCMS2020TE STANLEY

Manuel utilisateur (Traduction des instructions originales)

Toutes les données d’identification : fabricant, modèle, référence et numéro de série, sont indiquées sur l’étiquette CE appliquée sur la dernière page du manuel.

CARACTERISTIQUES TECHNIQUES : Se référer à l'étiquette appliquée sur la dernière page du manuel

1 - Données du constructeur

2 - Marquage CE et symbole DEEE

3 - Modèle / Code / Numéro de série

4 - Air aspiré mesuré en (l/min) et (cfm)

5 - Air refoulé par le compresseur mesuré en (l/min) et (cfm)

6 - Pression maximale de fonctionnement (bar et PSI), capacité du

réservoir (l), tours par minute (RPM), poids (kg)

7 - Niveau de puissance acoustique garanti en dB(A)

Niveau de puissance acoustique mesuré en dB(A)

8 - Données électriques : tension d’alimentation (V), fréquence

(Hz), courant absorbé (A), puissance en (kW) et (HP)

9 - Facteur de service

10 - Déclaration d’origine

11 - Année de production/fabrication

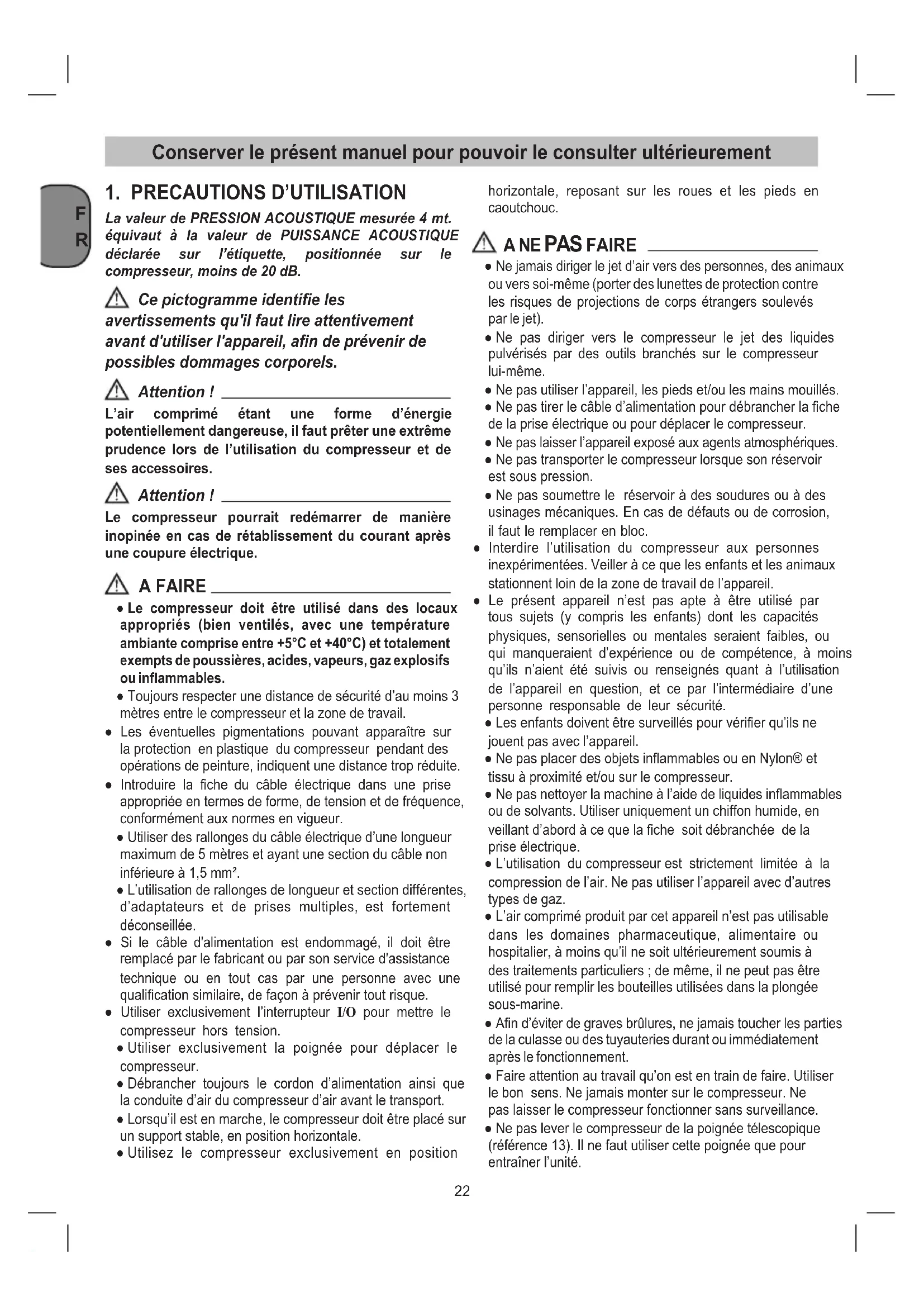

La valeur de PRESSION ACOUSTIQUE mesurée 4 mt. équivaut à la valeur de PUISSANCE ACOUSTIQUE déclarée sur l’étiquette, positionnée sur le compresseur, moins de 20 dB. Ce pictogramme identie les avertissements qu'il faut lire attentivement avant d'utiliser l'appareil, an de prévenir de possibles dommages corporels. Attention ! L’air comprimé étant une forme d’énergie potentiellement dangereuse, il faut prêter une extrême prudence lors de l’utilisation du compresseur et de ses accessoires. Attention ! Le compresseur pourrait redémarrer de manière inopinée en cas de rétablissement du courant après une coupure électrique. A FAIRE ● Le compresseur doit être utilisé dans des locaux appropriés (bien ventilés, avec une température ambiante comprise entre +5°C et +40°C) et totalement exempts de poussières, acides, vapeurs, gaz explosifs ou inammables. ● Toujours respecter une distance de sécurité d’au moins 3 mètres entre le compresseur et la zone de travail. ● Les éventuelles pigmentations pouvant apparaître sur la protection en plastique du compresseur pendant des opérations de peinture, indiquent une distance trop réduite. ● Introduire la che du câble électrique dans une prise appropriée en termes de forme, de tension et de fréquence, conformément aux normes en vigueur. ● Utiliser des rallonges du câble électrique d’une longueur maximum de 5 mètres et ayant une section du câble non inférieure à 1,5 mm². ● L’utilisation de rallonges de longueur et section différentes, d’adaptateurs et de prises multiples, est fortement déconseillée. ● Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par son service d'assistance technique ou en tout cas par une personne avec une qualication similaire, de façon à prévenir tout risque. ● Utiliser exclusivement l’interrupteur I/O pour mettre le compresseur hors tension. ● Utiliser exclusivement la poignée pour déplacer le compresseur. ● Débrancher toujours le cordon d’alimentation ainsi que la conduite d’air du compresseur d’air avant le transport. ● Lorsqu’il est en marche, le compresseur doit être placé sur un support stable, en position horizontale. ● Utilisez le compresseur exclusivement en position horizontale, reposant sur les roues et les pieds en caoutchouc.

● Ne jamais diriger le jet d’air vers des personnes, des animaux ou vers soi-même (porter des lunettes de protection contre les risques de projections de corps étrangers soulevés par le jet). ● Ne pas diriger vers le compresseur le jet des liquides pulvérisés par des outils branchés sur le compresseur lui-même. ● Ne pas utiliser l’appareil, les pieds et/ou les mains mouillés. ● Ne pas tirer le câble d’alimentation pour débrancher la che de la prise électrique ou pour déplacer le compresseur. ● Ne pas laisser l’appareil exposé aux agents atmosphériques. ● Ne pas transporter le compresseur lorsque son réservoir est sous pression. ● Ne pas soumettre le réservoir à des soudures ou à des usinages mécaniques. En cas de défauts ou de corrosion, il faut le remplacer en bloc. ● Interdire l’utilisation du compresseur aux personnes inexpérimentées. Veiller à ce que les enfants et les animaux stationnent loin de la zone de travail de l’appareil. ● Le présent appareil n’est pas apte à être utilisé par tous sujets (y compris les enfants) dont les capacités physiques, sensorielles ou mentales seraient faibles, ou qui manqueraient d’expérience ou de compétence, à moins qu’ils n’aient été suivis ou renseignés quant à l’utilisation de l’appareil en question, et ce par l’intermédiaire d’une personne responsable de leur sécurité. ● Les enfants doivent être surveillés pour vérier qu’ils ne jouent pas avec l’appareil. ● Ne pas placer des objets inammables ou en Nylon® et tissu à proximité et/ou sur le compresseur. ● Ne pas nettoyer la machine à l’aide de liquides inammables ou de solvants. Utiliser uniquement un chiffon humide, en veillant d’abord à ce que la che soit débranchée de la prise électrique. ● L’utilisation du compresseur est strictement limitée à la compression de l’air. Ne pas utiliser l’appareil avec d’autres types de gaz. ● L’air comprimé produit par cet appareil n’est pas utilisable dans les domaines pharmaceutique, alimentaire ou hospitalier, à moins qu’il ne soit ultérieurement soumis à des traitements particuliers ; de même, il ne peut pas être utilisé pour remplir les bouteilles utilisées dans la plongée sous-marine. ● An d’éviter de graves brûlures, ne jamais toucher les parties de la culasse ou des tuyauteries durant ou immédiatement après le fonctionnement. ● Faire attention au travail qu’on est en train de faire. Utiliser le bon sens. Ne jamais monter sur le compresseur. Ne pas laisser le compresseur fonctionner sans surveillance. ● Ne pas lever le compresseur de la poignée télescopique (référence 13). Il ne faut utiliser cette poignée que pour entraîner l’unité. Conserver le présent manuel pour pouvoir le consulter ultérieurementF

● Ce compresseur a été réalisé pour fonctionner avec le rapport d’intermittence spécié sur la plaquette des caractéristiques techniques (par exemple, S3 50 % signie 5 minutes de fonctionnement et 5 minutes d’arrêt), an d’éviter une surchauffe excessive du moteur électrique. Au cas où ce rapport ne serait pas respecté, la protection thermique dont le moteur est pourvu interviendra automatiquement, en coupant le courant électrique dès que la température devient trop élevée. Le moteur redémarrera automatiquement dès le rétablissement des conditions normales de fonctionnement. ● Tous les compresseurs sont pourvus d’un clapet de sécurité qui intervient en cas de fonctionnement irrégulier du pressostat, en garantissant ainsi la sécurité de l’appareil. La soupape de sécurité est réglée an d’éviter la surpression des cuves. Cette soupape est réglée en usine et ne fonctionnera que si la pression de la cuve atteint cette valeur. Ne pas essayer de régler ou de neutraliser le dispositif de sécurité. Tout réglage effectué sur cette soupape pourrait causer de graves blessures. Si ce dispositif nécessite des travaux d’entretien, contacter un service après-vente agréé. ● Pendant l’opération de montage d’un outil, la sortie du débit d’air doit être impérativement coupée. ● L’utilisation de l’air comprimé pour les différentes utilisations prévues (gonage, outils pneumatiques, peinture, lavage avec des détergents à base aqueuse seulement, etc.), comporte la connaissance et le respect des normes prescrites au cas par cas. ● Vérier que la consommation d’air et la pression maximum d’exercice de l’outil pneumatique et des tuyaux de raccordement (avec le compresseur) à appliquer sont compatibles avec la pression congurée sur le régulateur de pression et avec la quantité d’air distribuée par le compresseur. ● Les performances du compresseur sont garanties pour un fonctionnement entre 0 et 1000 mètres au-dessus du niveau de la mer.

1. Filtre à air d’aspiration

2. Réservoir à air comprimé

3. Robinet de vidange de l’eau de condensation du réservoir

4. Pied en caoutchouc

5. Accouplement rapide (air comprimé réglé)

6. Manomètre (pression réglée lisible)

7. Manostat régulateur

8. Interrupteur Marche/Arrêt

9. Poignée de transport

10. Soupape de sécurité

12. Manomètre (pression du réservoir lisible)

13. Poignée télescopique

3. CONTENU DE L'EMBALLAGE

● Compresseur d’air ● Manuel d'instructions et autres documents

4. DOMAINE D’APPLICATION

Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité sil’ appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.

5. INSTRUCTIONS D’IMPLANTATION

● Vériez que l’appareil n’a pas été endommagé pendant le transport. En cas d’avarie, informez immédiatement l’entreprise de transport qui a livré le compresseur. ● Il est recommandable d’installer le compresseur à proximité du consommateur. ● Evitez les tuyaux à air et les câbles d’alimentation (câbles de rallonge) longs. ● Veillez à ce que l’air aspiré soit sec et sans poussière. ● N’installez pas le compresseur dans un local humide ou détrempé. ● Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventilation, température ambiante +5°C - +40° C). Il ne doit y avoir dans la salle aucune poussière, aucun acide, aucune vapeur, aucun gaz explosif ou inammable. ● Le compresseur doit être employé dans des endroits secs. Il ne peut être utilisé dans des zones où l’on travaille avec des éclaboussures d’eau.

6.1 Montage du ltre à air (s'il n'est pas

déjà assemblé) Supprimez le bouchon de transport à l’aide d’un tournevis ou autre outil du même genre et vissez le ltre à air (1) à fond sur l’appareil (g. 2a-2b). Si fourni, insérer la tuyau d'aspiration dans le couvercle du ltre (Fig. 2c).

6.2 Raccordement électrique

Le compresseur est équipé d’un câble réseau avec che à contact de protection. Introduire la che du câble électrique dans une prise appropriée en termes de forme, de tension et de fréquence, conformément aux normes en vigueur. Veillez, avant la mise en service, à ce que la tension duF

secteur et la tension de service soient les mêmes en vous reportant à la plaque signalétique de la machine. S'assurer que l'interrupteur ON/OFF ne soit en position I (ON). Les longs câbles d’alimentation tout comme les rallonges, tambours de câble etc. qui entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous de 5° C, le moteur marche durement et peut ne pas démarrer.

6.3 Interrupteur marche/arrêt (Fig. 7-8)

Le compresseur est mis en circuit en tirant le bouton (référence 8) en position I (Marche). Pour mettre le compresseur hors circuit, il faut appuyer sur le bouton (référence 8) en position O (Arrêt).

6.4 Réglage de pression

● Le régulateur de pression (référence 7) permet de régler la pression sur le manomètre (référence 6). ● La pression réglée peut être prise au niveau du raccord rapide (référence 5).

6.5 Réglage de l’interrupteur

manométrique L’interrupteur manométrique est ajusté à l’usine. ● Après avoir atteint la valeur supérieure de consigne (programmée par le fabricant en phase de test), le compresseur s’arrête. En utilisant de l’air, le compresseur redémarre automatiquement dès que la valeur de consigne inférieure est atteinte. ● Le compresseur continue de fonctionner en cycle automatique jusqu’à ce que l’on appuie de nouveau sur l’interrupteur I/O.

– Tirez la poignée télescopique jusqu'à ce qu'elle se verrouille en place (Fig. 4). Précaution ! La poignée télescopique sert uniquement à tirer l'unité (Fig. 5). NE soulevez PAS l’unité par cette poignée. – Pour replier la poignée, appliquez une pression sur les premiers centimètres pour la déverrouiller, puis faites glisser la poignée jusqu'à ce qu'elle s'arrête (Fig. 4). Attention ! Deux personnes sont nécessaires pour soulever le compresseur. N’essayez pas de soulever le compresseur vous- même. Le levage du compresseur est une tâche qui nécessite l’aide d’une autre personne. Le compresseur est soulevé en saisissant les poignées 14 et 15 (Fig. 6).

8. NETTOYAGE ET ENTRETIEN

Attention ! Retirez la prise du réseau avant chaque travail de réglage et de maintenance. Attention ! Attendez jusqu’à ce que le compresseur ait refroidi ! Risque de brûlure ! Attention ! Avant tous travaux de nettoyage et de maintenance, mettre la chaudière hors circuit.

● Maintenez les dispositifs de protection aussi propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufez dessus avec de l’air comprimé à basse pression. ● Nous recommandons de nettoyer l’appareil directement après chaque utilisation. ● N’utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. ● Détachez le tuyau et les outils de pulvérisation du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l’eau, avec des solvants ou autres produits du même genre.

8.2 Eau condensée (Fig. 3)

L’eau de condensation doit être évacuée quotidiennement en ouvrant la soupape de drainage (référence 3) (située sur le fond de la cuve sous pression).

1. Contrôler que le compresseur soit arrêté.

2. En le tenant par la poignée, incliner le compresseur

vers la soupape de drainage de façon à ce qu’il se trouve dans la position la plus basse.

3. Ouvrir la soupape de drainage.

4. Maintenir le compresseur incliné jusqu’à ce que toute

la condensation soit sortie du réservoir.

FONCTION APRES LES 100 PREMIERES HEURES TOUTES LES 100 HEURES Nettoyage ltre aspiration et/ou remplacement de l’élément ltrant

Evacuation Condensat réservoir Tous les jours et en n de travail.F

Attention ! Eliminez l’eau condensée dans le respect de l’environnement en l’apportant dans un poste collecteur correspondant.

8.3 Soupape de sécurité (référence 10)

La soupape de sécurité est réglée sur la pression maximale admise du récipient sous pression. Il est interdit de dérégler la soupape de sécurité. Pour que la vanne de sécurité fonctionne correctement en cas de besoin, il faut l’actionner de temps en temps. Tourner l’écrou moleté jusqu’à ce qu’il soit complètement desserré. Tirer ensuite sur l’écrou moleté avec une force sufsante jusqu’à entendre l’air comprimé s’échapper (Fig. 9). Relâcher ensuite l’écrou moleté et le revisser. Toujours garder la soupape de sécurité et la zone environnante propres et libres de tout obstacle.

Attention ! Tirez la che de la prise de courant, purgez l’appareil et tous les outils à air comprimé raccordés et évacuez la condensation. Rangez le compresseur de manière qu’aucune personne non autorisée ne puisse le mettre en service. Attention ! Le compresseur doit être conservé dans un endroit sec et dont l’accès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquement debout! Précaution ! Vidangez toujours le réservoir avant de stocker le compresseur en position verticale.

9. MISE AU REBUT ET RECYCLAGE

Conformément à la directive 2012/19/UE relative à l’élimination des déchets d’équipements électriques et électroniques (DEEE). Le symbole de la poubelle barrée gurant sur l’appareil ou sur sa confection, indique que le produit, à la n de sa vie utile, doit être collecté séparément des autres déchets. L’utilisateur devra donc remettre l’appareil usagé aux centres de collecte sélective des déchets électroniques et électro-techniques, ou au revendeur lors de l’achat d’un nouvel appareil de type équivalent, à raison d’un pour un. Une collecte sélective adéquate pour l’envoi successif de l’appareil usagé au recyclage, au traitement et à l’élimination dans le respect de l’environnement, contribue à éviter de possibles effets négatifs sur l’environnement et sur la santé, et favorise la réutilisation et/ou le recyclage des matériaux qui composent l’appareil. L’élimination abusive du produit de la part de l’utilisateur comporte l’application des sanctions administratives prévues par les normes en vigueur.

10. POSSIBLES ANOMALIES ET INTERVENTIONS ADMISES

Anomalie Cause Intervention Le compresseur s’arrête et redémarre automatiquement après quelques minutes. Intervention de la protection thermique, à cause de la surchauffe du moteur. Laisser refroidir le compresseur. Aérer le local. Après quelques tentatives de démarrage, le compresseur s’arrête. Intervention de la protection thermique, à cause de la surchauffe du moteur (débranchement de la che pendant le fonctionnement, faible tension d’alimentation). Actionner l’interrupteur d’arrêt. Aérer le local. Après quelques minutes, le compresseur redémarrera automatiquement. Le compresseur ne s’arrête pas et le clapet de sécurité intervient. Fonctionnement irrégulier du compresseur ou défaillance du pressostat. Débrancher la che et s’adresser au Centre Après-vente. Toute intervention doit être exécutée par les Centres Après-vente agréés, en utilisant des pièces détachées d’origine. Toute altération de la machine peut en compromettre la sécurité et annulera la garantie.D

Conserver le présent manuel pour pouvoir le consulter ultérieurement
