MANUALE UTENTE FMXCMS2020TE STANLEY

Silent Wheeled Air Compressor FMXCMS2020TE Manuale istruzioni (istruzioni originali)

Instruction manual for owner’s use (Translation of the original instructions) GBIT Tutti i dati identificativi, costruttore, modello, codice e numero di serie, sono riportati sull'etichetta CE applicata sull'ultima pagina del manuale.

DATI TECNICI: Fare riferimento all'etichetta applicata sull'ultima pagina del manuale

1 - Dati del costruttore

2 - Marchio CE e simbolo RAEE

3 - Modello / Codice / Numero di serie

4 - Aria aspirata misurata in (l/min) e (cfm)

5 - Aria resa dal compressore misurata in (l/min) e (cfm)

6 - Pressione massima di esercizio (bar e PSI), capacità del

serbatoio (l), giri al minuto (RPM), peso (kg)

7 - Livello di potenza acustica garantito in dB(A);

Livello di potenza acustica misurato in dB(A)

8 - Dati elettrici: tensione di alimentazione (V), frequenza (Hz),

corrente assorbita (A), potenza in (kW) e (HP)

9 - Fattore di servizio

10 - Dichiarazione di origine

11 - Anno di produzione/fabbricazione

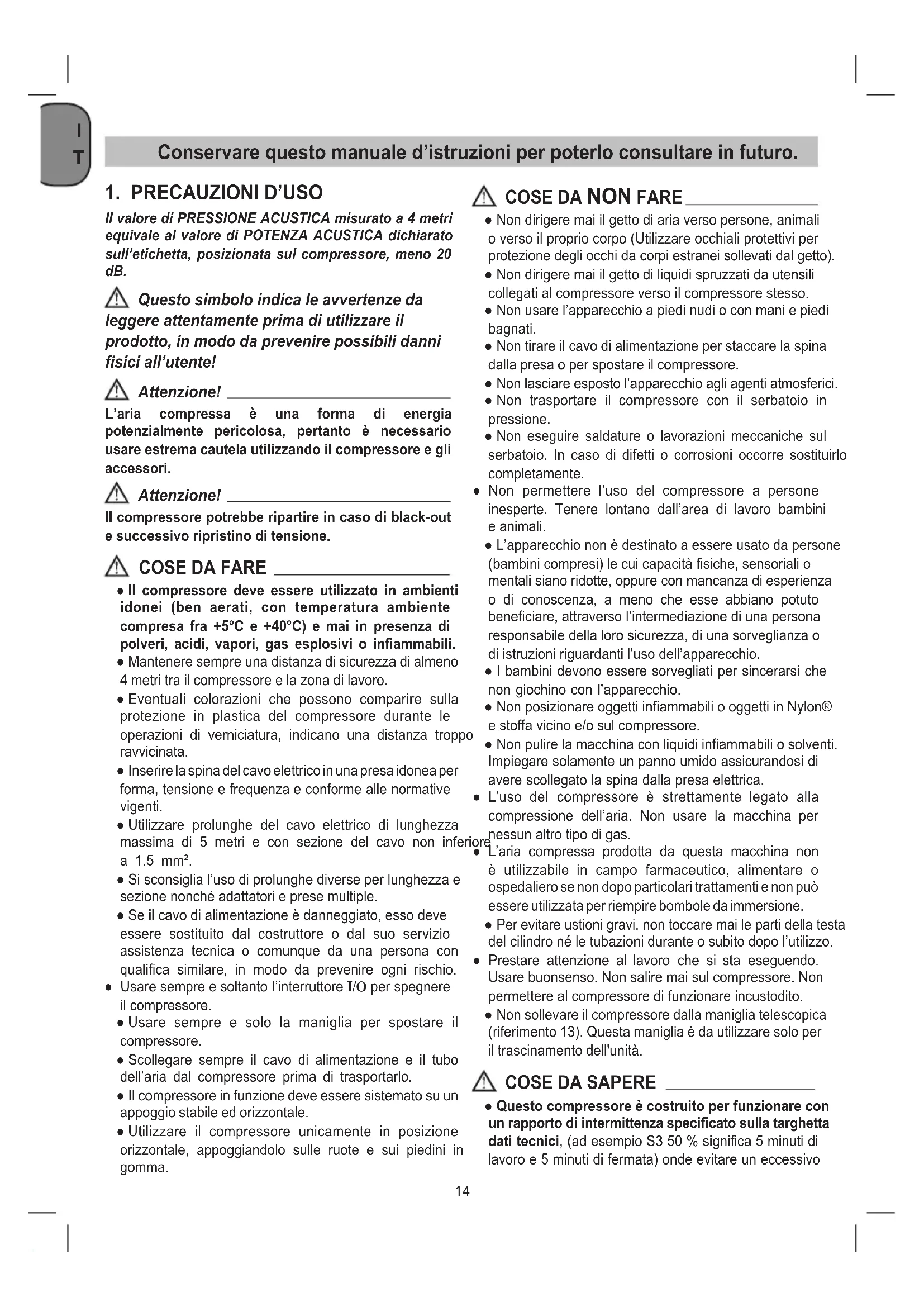

Il valore di PRESSIONE ACUSTICA misurato a 4 metri equivale al valore di POTENZA ACUSTICA dichiarato sull’etichetta, posizionata sul compressore, meno 20 dB. Questo simbolo indica le avvertenze da leggere attentamente prima di utilizzare il prodotto, in modo da prevenire possibili danni sici all’utente! Attenzione! L’aria compressa è una forma di energia potenzialmente pericolosa, pertanto è necessario usare estrema cautela utilizzando il compressore e gli accessori. Attenzione! Il compressore potrebbe ripartire in caso di black-out e successivo ripristino di tensione.

● Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5°C e +40°C) e mai in presenza di polveri, acidi, vapori, gas esplosivi o inammabili. ● Mantenere sempre una distanza di sicurezza di almeno 4 metri tra il compressore e la zona di lavoro. ● Eventuali colorazioni che possono comparire sulla protezione in plastica del compressore durante le operazioni di verniciatura, indicano una distanza troppo ravvicinata. ● Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti. ● Utilizzare prolunghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1.5 mm². ● Si sconsiglia l’uso di prolunghe diverse per lunghezza e sezione nonché adattatori e prese multiple. ● Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualica similare, in modo da prevenire ogni rischio. ● Usare sempre e soltanto l’interruttore I/O per spegnere il compressore. ● Usare sempre e solo la maniglia per spostare il compressore. ● Scollegare sempre il cavo di alimentazione e il tubo dell’aria dal compressore prima di trasportarlo. ● Il compressore in funzione deve essere sistemato su un appoggio stabile ed orizzontale. ● Utilizzare il compressore unicamente in posizione orizzontale, appoggiandolo sulle ruote e sui piedini in gomma.

● Non dirigere mai il getto di aria verso persone, animali o verso il proprio corpo (Utilizzare occhiali protettivi per protezione degli occhi da corpi estranei sollevati dal getto). ● Non dirigere mai il getto di liquidi spruzzati da utensili collegati al compressore verso il compressore stesso. ● Non usare l’apparecchio a piedi nudi o con mani e piedi bagnati. ● Non tirare il cavo di alimentazione per staccare la spina dalla presa o per spostare il compressore. ● Non lasciare esposto l’apparecchio agli agenti atmosferici. ● Non trasportare il compressore con il serbatoio in pressione. ● Non eseguire saldature o lavorazioni meccaniche sul serbatoio. In caso di difetti o corrosioni occorre sostituirlo completamente. ● Non permettere l’uso del compressore a persone inesperte. Tenere lontano dall’area di lavoro bambini e animali. ● L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità siche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneciare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio. ● I bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio. ● Non posizionare oggetti inammabili o oggetti in Nylon® e stoffa vicino e/o sul compressore. ● Non pulire la macchina con liquidi inammabili o solventi. Impiegare solamente un panno umido assicurandosi di avere scollegato la spina dalla presa elettrica. ● L’uso del compressore è strettamente legato alla compressione dell’aria. Non usare la macchina per nessun altro tipo di gas. ● L’aria compressa prodotta da questa macchina non è utilizzabile in campo farmaceutico, alimentare o ospedaliero se non dopo particolari trattamenti e non può essere utilizzata per riempire bombole da immersione. ● Per evitare ustioni gravi, non toccare mai le parti della testa del cilindro né le tubazioni durante o subito dopo l’utilizzo. ● Prestare attenzione al lavoro che si sta eseguendo. Usare buonsenso. Non salire mai sul compressore. Non permettere al compressore di funzionare incustodito. ● Non sollevare il compressore dalla maniglia telescopica (riferimento 13). Questa maniglia è da utilizzare solo per il trascinamento dell'unità.

● Questo compressore è costruito per funzionare con un rapporto di intermittenza specicato sulla targhetta dati tecnici, (ad esempio S3 50 % signica 5 minuti di lavoro e 5 minuti di fermata) onde evitare un eccessivo Conservare questo manuale d’istruzioni per poterlo consultare in futuro.I

1. Filtro dell’aria di aspirazione

4. Piedino di appoggio

5. Accoppiamento rapido (aria compressa regolata)

6. Manometro (pressione impostata tramite il regolatore)

7. Regolatore di pressione

8. Interruttore ON/OFF

9. Impugnatura/maniglia di trasporto

10. Valvola di sicurezza

3. CONTENUTO DELLA CONFEZIONE

● Compressore d'aria ● Manuale istruzioni e altri documenti

4. SETTORE D'IMPIEGO

Il compressore serve per produrre aria compressa per utensili azionati con aria compressa. Tenere presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. L’apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di utilizzo che esuli da quello previsto, non è considerato un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e/o delle lesioni di ogni tipo, che eventualmente ne dovessero risultare.

● Vericare che l'apparecchio non presenti danni di trasporto. Comunicare tempestivamente gli eventuali danni rilevati all'impresa trasporti, che ha provveduto alla consegna del compressore. ● Il collocamento del compressore dovrebbe avvenire vicino all’utilizzatore. ● Sono da evitare lunghe condutture dell'aria e lunghi cavi di collegamento (cavi di prolunga). ● Vericare che l'aria assorbita sia asciutta e senza polvere. ● Non collocare il compressore in una stanza umida o bagnata. ● Il compressore deve essere usato soltanto in luoghi adatti (ben aerati, temperatura ambiente +5°C - +40°C). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o inammabili. ● Il compressore è adatto per l'uso in luoghi asciutti. L'uso non è concesso nelle zone dove si lavora con spruzzi d'acqua.

6. MESSA IN FUNZIONE

6.1 Montaggio del ltro aria (se non già

assemblato) Togliere il tappo di trasporto con un cacciavite o utensile simile e avvitare saldamente all’apparecchio il ltro dell’aria (rif. 1) (Fig. 2a-2b). Se fornito, inserire il tubicino di aspirazione nel coperchio del ltro (Fig. 2c).

6.2 Allacciamento alla rete

Il compressore è dotato di un cavo di alimentazione con spina con messa a terra. Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti. Prima della messa in esercizio fare attenzione che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta delle caratteristiche dell'apparecchio. Assicurarsi surriscaldamento del motore elettrico. Nel caso ciò si dovesse vericare, interverrebbe la protezione termica di cui il motore è dotato interrompendo automaticamente la corrente elettrica quando la temperatura è troppo elevata. Al ritorno delle condizioni normali di temperatura il motore si riavvia automaticamente. ● Tutti i compressori sono dotati di una valvola di sicurezza che interviene in caso di irregolare funzionamento del pressostato garantendo la sicurezza della macchina. La valvola di sicurezza serve per evitare la sovrapressurizzazione dei serbatoi d’aria. Questa valvola viene preimpostata in fabbrica e non entra in funzione nché la pressione del serbatoio non raggiunge tale livello. Non regolare o eliminare questo dispositivo di sicurezza. Eventuali modiche della valvola possono causare lesioni gravi. Se il dispositivo necessita di assistenza o manutenzione, rivolgersi a un centro di assistenza autorizzato. ● Durante l’operazione di montaggio di un utensile è tassativa l’interruzione del usso d’aria in uscita. ● L’utilizzo dell’aria compressa nei diversi usi previsti (gonaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa ecc.) comporta la conoscenza ed il rispetto delle norme previste nei singoli casi. ● Vericare che il consumo d’aria e la massima pressione di esercizio dell’utensile pneumatico e dei tubi di collegamento (con il compressore) da impiegare, siano compatibili con la pressione impostata sul regolatore di pressione e con la quantità di aria erogata dal compressore. ● Le prestazioni del compressore sono garantite per un funzionamento tra 0 e 1000 metri sul livello del mare.I

che l'interruttore ON/OFF non sia in posizione I (ON). I cavi di alimentazione troppo lunghi nonché prolunghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l'avvio del motore. In caso di basse temperature inferiori a +5°C l'avvio del motore può essere più difcile.

6.3 Interruttore ON/OFF (Fig. 7-8)

Il compressore viene avviato tirando il pulsante (rif. 8) in posizione I (ON). Per disinserire il compressore si deve premere il pulsante (rif. 8) in posizione O (OFF).

6.4 Impostazione della pressione

● Con il regolatore della pressione (rif. 7) si può impostare la pressione sul manometro (rif. 6). ● La pressione impostata può essere prelevata sull'accoppiamento rapido (rif. 5).

6.5 Regolazione del pressostato

Il pressostato è stato regolato nello stabilimento. ● Raggiunto il valore di taratura superiore (impostato dal costruttore in fase di collaudo) il compressore si ferma. Utilizzando aria, il compressore riparte automaticamente quando viene raggiunto il valore di taratura inferiore. ● Il compressore continua a funzionare con questo ciclo in automatico no a quando non si interviene sull'interruttore I/O.

– Estrarre totalmente la maniglia telescopica, nché non si blocca in posizione (Fig. 4). Avvertenza! La maniglia telescopica serve esclusivamente per trascinare l’unità (Fig. 5). NON sollevare l’unità da questa maniglia. – Per chiudere la maniglia telescopica, applicare una pressione per i primi (pochi) centimetri per sbloccarla, poi far scorrere la maniglia no all'arresto (Fig. 4). Attenzione! Il sollevamento deve essere effettuato da due persone. Non tentare di sollevare il compressore da soli. Il sollevamento del compressore è un’operazione per due persone che richiede quindi l’assistenza di un’altra persona. Il compressore viene sollevato afferrando le maniglie 14 e 15 (Fig. 6).

8. PULIZIA E MANUTENZIONE

Attenzione! Prima di qualsiasi lavoro di pulizia e di manutenzione staccare la spina dalla presa di corrente. Attenzione! Attendere no a quando il compressore si sia completamente raffreddato! Pericolo di ustioni! Attenzione! Prima di ogni lavoro di pulizia e manutenzione si deve eliminare la pressione del serbatoio!

● Tenere i dispositivi di protezione il più possibile liberi da polvere e sporco. Stronare l'apparecchio con un panno pulito o sofarlo con l'aria compressa a pressione bassa. ● Consigliamo di pulire l'apparecchio subito dopo averlo usato. ● Non usare detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fare attenzione che non possa penetrare dell'acqua all'interno dell'apparecchio. ● Il tubo di prolunga e gli utensili pneumatici devono essere scollegati dal compressore prima della pulizia. Il compressore non deve essere pulito con acqua, solventi ecc.

8.2 Acqua di condensa (Fig. 3)

L’acqua di condensa deve essere scaricata ogni giorno aprendo la valvola di scarico (rif. 3) (sulla parte inferiore del serbatoio a pressione).

1. Vericare che il compressore sia spento (OFF).

2. Tenendolo per la maniglia, inclinare il compressore

verso la valvola di scarico in modo che questa si trovi nella posizione più bassa.

3. Aprire la valvola di scarico.

4. Mantenere il compressore inclinato no a che tutta la

l’acqua di condensa sia fuoriuscita dal serbatoio.

5. Chiudere la valvola di scarico.

Attenzione! Smaltire l'acqua di condensa in modo rispettoso dell'ambiente in un apposito centro di raccolta.

8.3 Valvola di sicurezza (rif. 10)

La valvola di sicurezza è impostata sulla massima pressione consentita per il serbatoio dell'aria.

RIEPILOGO INTERVALLI DI MANUTENZIONE

100 ORE OGNI 100 ORE Pulizia ltro aspirazione e/o sostituzione dell’elemento ltrante

Scarico condensa serbatoio Quotidianamente e a ne lavoroI

Anomalia Causa Intervento Il compressore si arresta e riparte autonomamente dopo qualche minuto. Intervento della protezione termica, causa surriscaldamento del motore. Lasciare raffreddare il compressore. Areare il locale. Il compressore dopo alcuni tentativi di avviamento si arresta. Intervento della protezione termica causa surriscaldamento del motore (disinserzione della spina durante la marcia, scarsa tensione di alimentazione). Azionare l’interruttore di marcia/ arresto. Areare il locale. Attendere alcuni minuti ed il compressore si riavvierà autonomamente. Il compressore non si arresta ed interviene la valvola di sicurezza. Funzionamento non regolare del compressore o malfunzionamento del pressostato. Staccare la spina e rivolgersi al centro assistenza. Qualsiasi altro intervento deve essere eseguito dai Centri di Assistenza autorizzati, richiedendo ricambi originali. Manomettere la macchina può compromettere la sicurezza e comunque invalida la relativa garanzia. Non è consentito modicare la regolazione della valvola di sicurezza. La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni correttamente in caso di necessità. Ruotare la ghiera no a quando non è completamente allentata. Quindi tirare la ghiera con forza sufciente no a quando si sente l'aria compressa che fuoriesce (Fig. 9). Poi rilasciare la ghiera e riavvitarla. Tenere sempre pulita e sgombra da impedimenti la valvola di sicurezza e la zona circostante.

Attenzione! Staccare la spina dalla presa di corrente, satare l'apparecchio e tutti gli utensili ad aria compressa ad esso collegato e scaricare la condensa. Tenere il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate. Attenzione! Tenere il compressore solo in un ambiente asciutto e non accessibile a persone non autorizzate. Non ribaltarlo, conservarlo solo diritto! Avvertenza! Svuotare sempre il serbatoio prima di riporre il compressore in posizione verticale.

9. SMALTIMENTO E RICICLAGGIO

Ai sensi della Direttiva 2012/19/UE relativa allo smaltimento di riuti da apparecchiature elettriche ed elettroniche (RAEE). Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a ne vita agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.G
